2 .What’s new in Apache Ozone 1.3 陈怡 Apache Ozone PMC 主席 

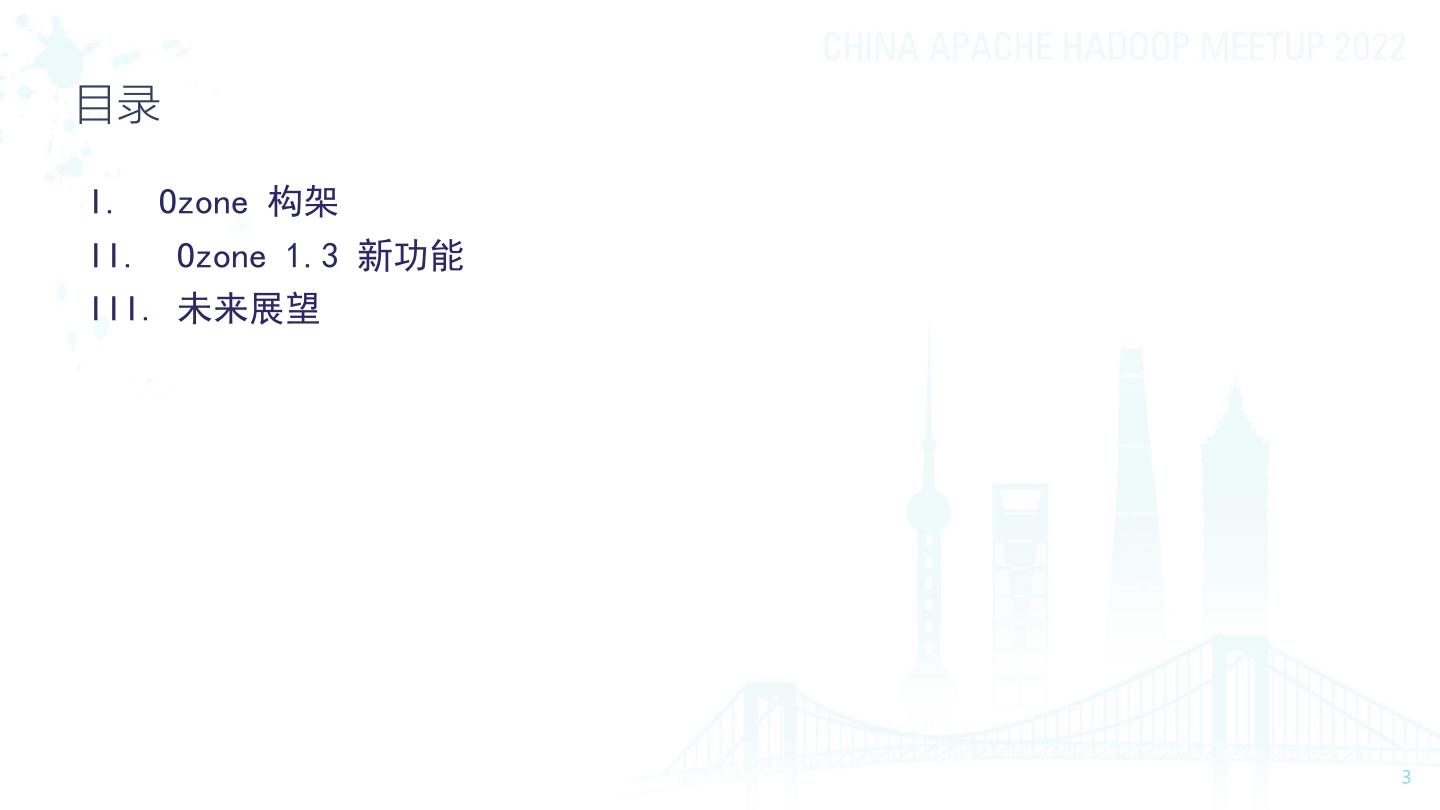

3 .目录 I. Ozone 构架 II. Ozone 1.3 新功能 III. 未来展望 

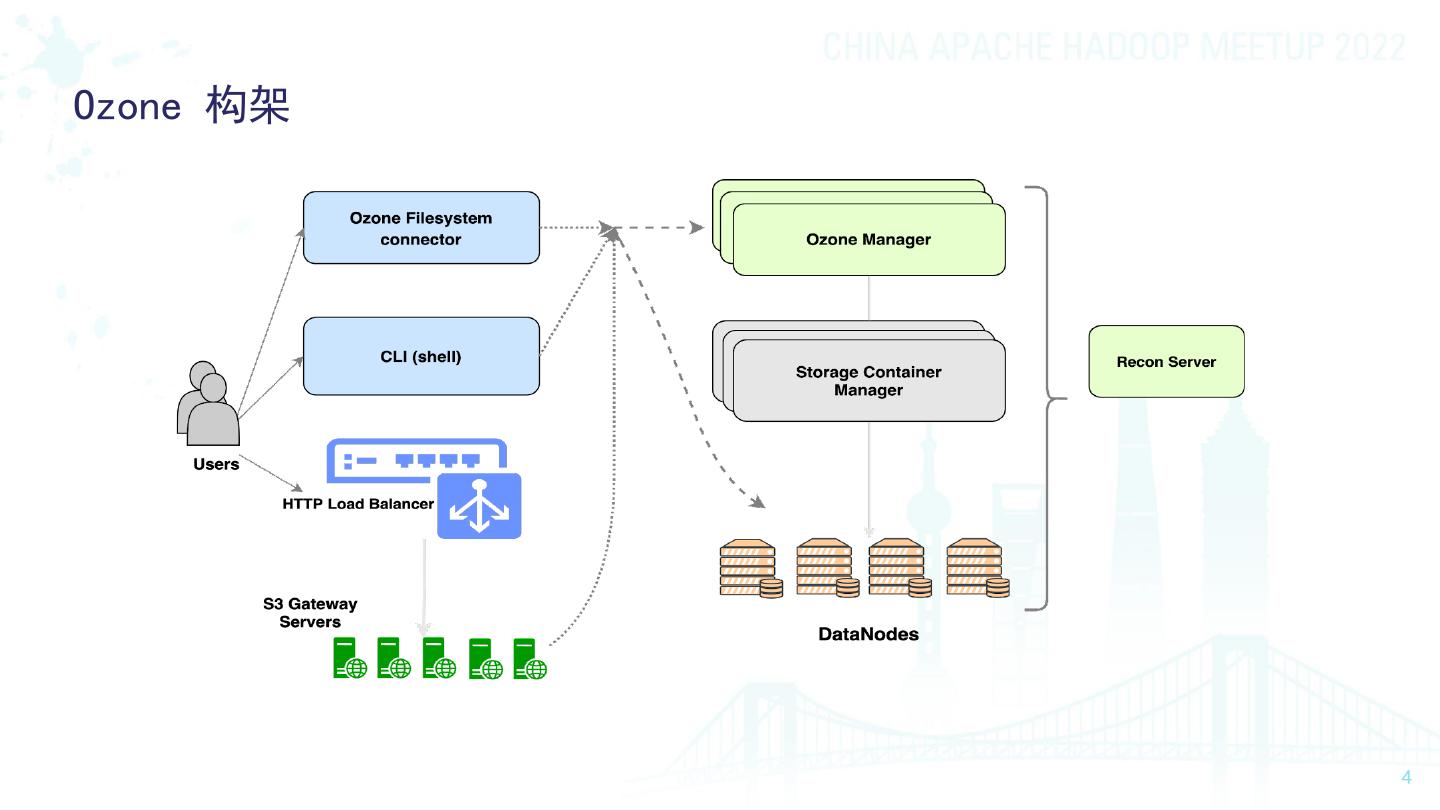

4 .Ozone 构架 

5 .Ozone 1.3 新功能 I. 纠删码(Erasure coding) II. 系统均衡器(Container Balancer) III. 性能优化 - 文件系统优化(File System Optimization) IV. 性能优化 - 合并Container RocksDB实例 V. 很多其他的性能和稳定性优化 

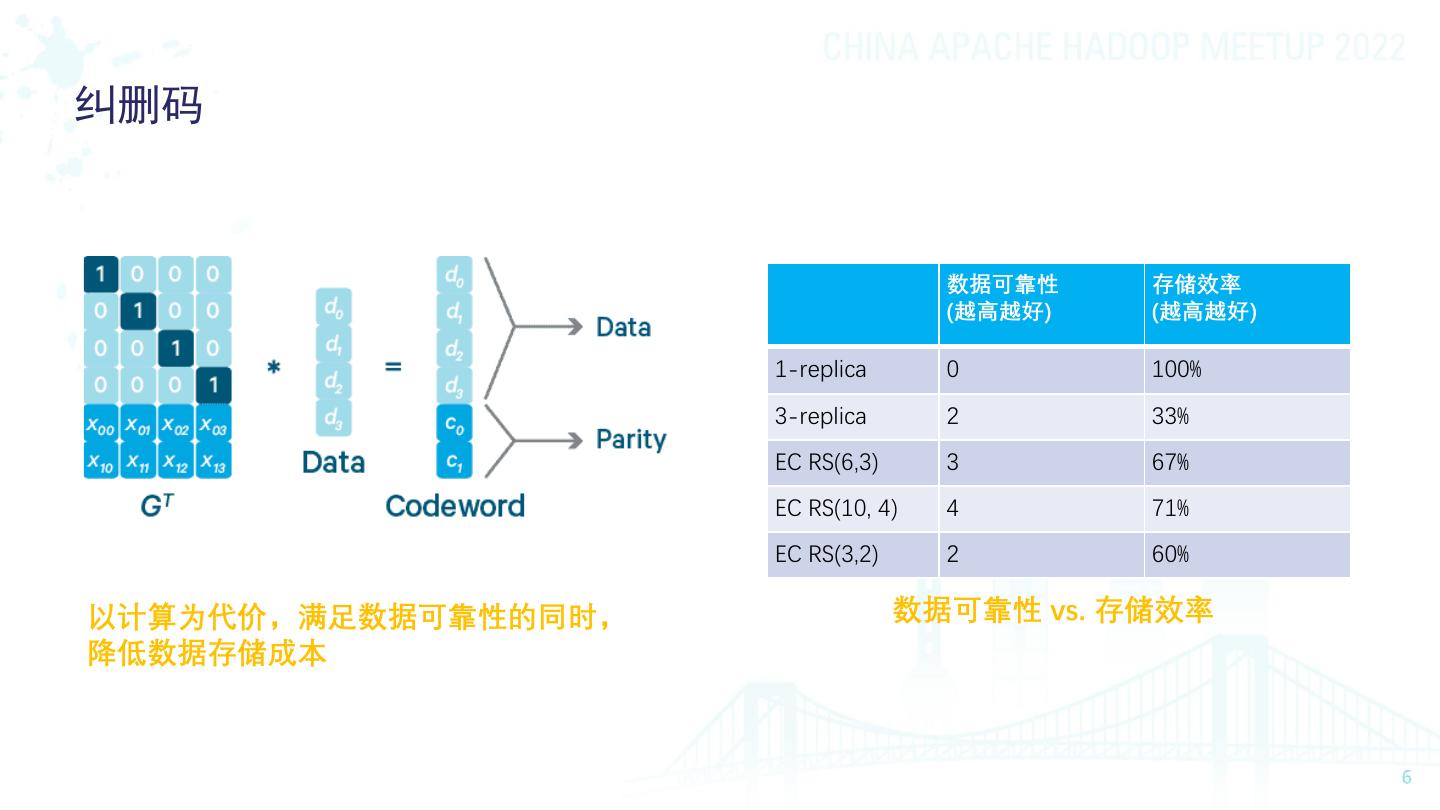

6 .纠删码 数据可靠性 存储效率 (越高越好) (越高越好) 1-replica 0 100% 3-replica 2 33% EC RS(6,3) 3 67% EC RS(10, 4) 4 71% EC RS(3,2) 2 60% 以计算为代价，满足数据可靠性的同时， 数据可靠性 vs. 存储效率 降低数据存储成本 

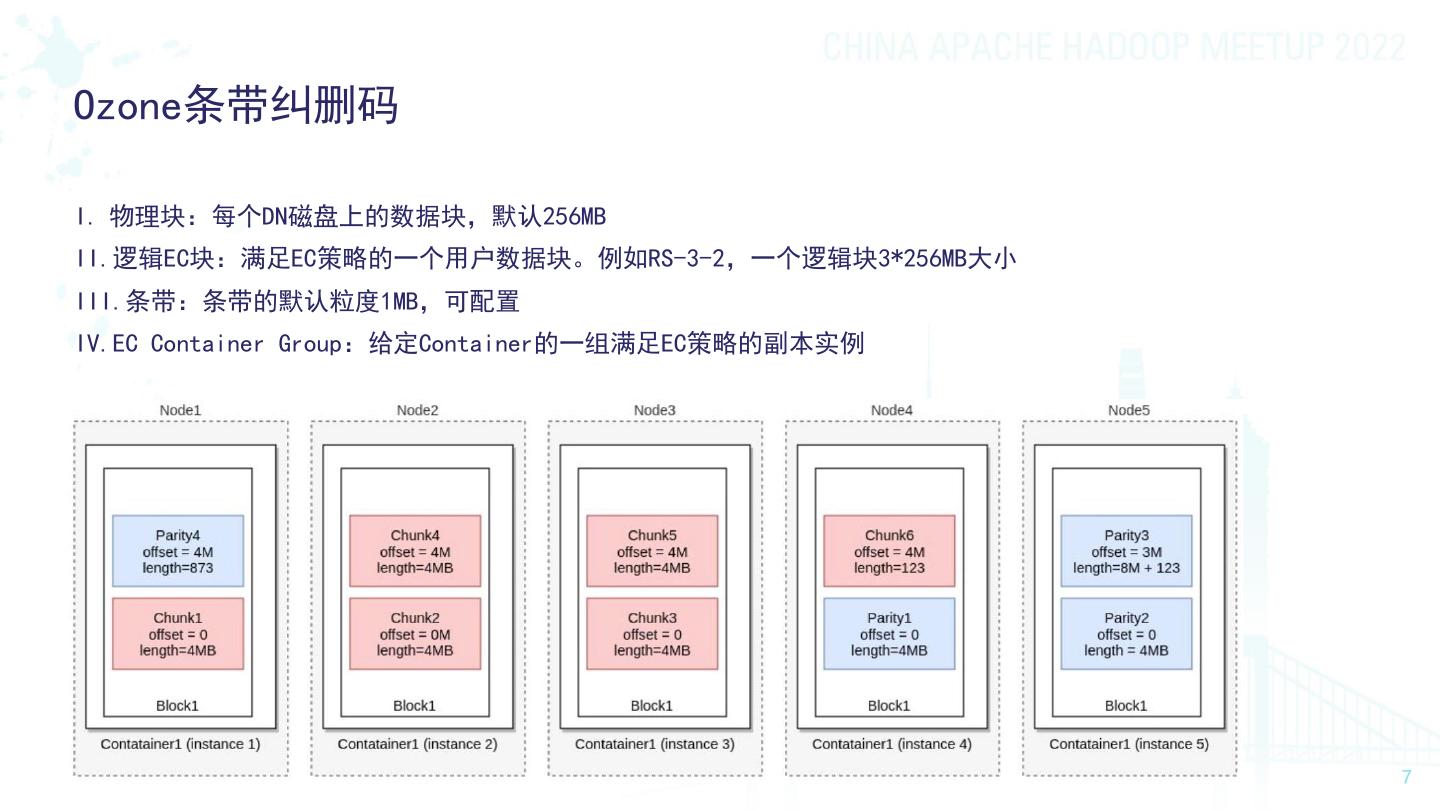

7 .Ozone条带纠删码 I. 物理块：每个DN磁盘上的数据块，默认256MB II.逻辑EC块：满足EC策略的一个用户数据块。例如RS-3-2，一个逻辑块3*256MB大小 III.条带：条带的默认粒度1MB，可配置 IV.EC Container Group：给定Container的一组满足EC策略的副本实例 

8 . 数据写入 DN1 DN2 DN3 DN4 DN5 EC C-1 C-1 C-1 C-1 C-1 Container Group1 写入文件 物理块 B-1-d B-1-d B-1-d B-1-p B-1-p 0 256MB 256MB EC C-2 C-2 C-2 C-2 C-2 256MB Container Group2 B-2-d B-2-d B-2-d B-2-p B-2-p 256MB 逻 256MB 辑 块 256MB 256MB 客户端 256MB data1 data2 data3 parity1 parity2 256MB 

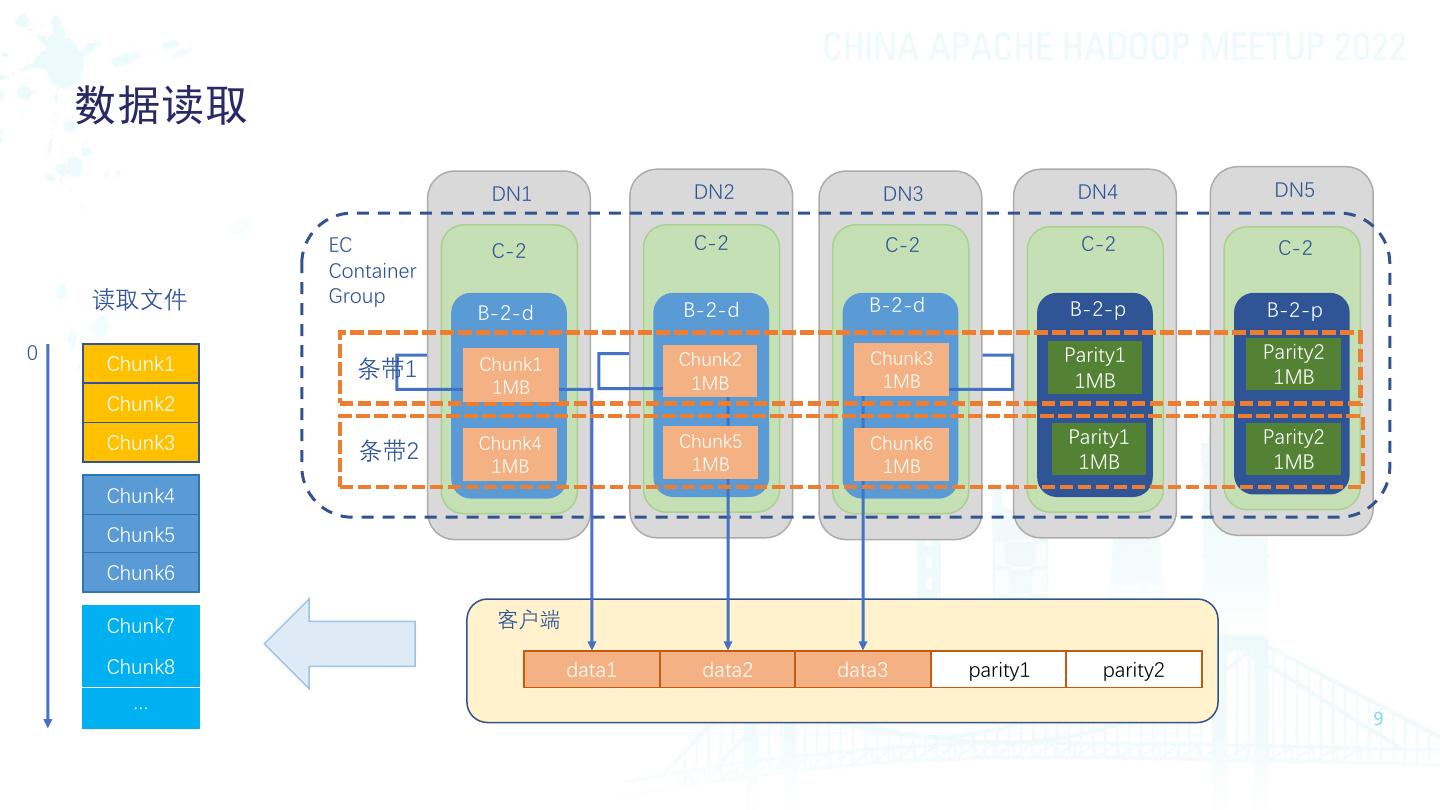

9 . 数据读取 DN1 DN2 DN3 DN4 DN5 EC C-2 C-2 C-2 C-2 C-2 Container 读取文件 Group B-2-d B-2-d B-2-d B-2-p B-2-p 0 Chunk2 Chunk3 Parity1 Parity2 Chunk1 条带1 Chunk1 1MB 1MB 1MB 1MB 1MB Chunk2 Chunk3 Chunk4 Chunk5 Chunk6 Parity1 Parity2 条带2 1MB 1MB 1MB 1MB 1MB Chunk4 Chunk5 Chunk6 Chunk7 客户端 Chunk8 data1 data2 data3 parity1 parity2 … 

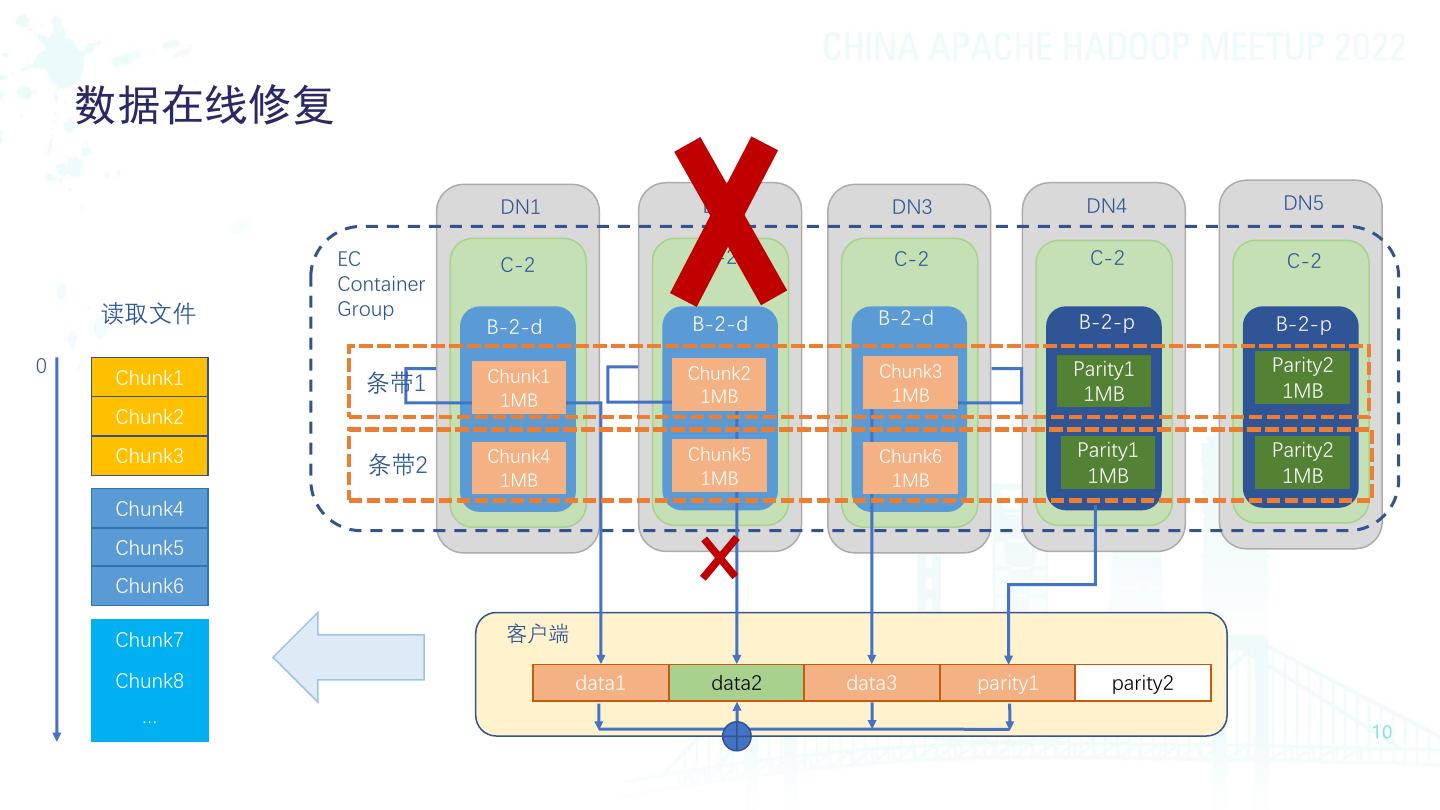

10 . 数据在线修复 DN1 DN2 DN3 DN4 DN5 EC C-2 C-2 C-2 C-2 C-2 Container 读取文件 Group B-2-d B-2-d B-2-d B-2-p B-2-p 0 Chunk2 Chunk3 Parity1 Parity2 Chunk1 条带1 Chunk1 1MB 1MB 1MB 1MB 1MB Chunk2 Chunk3 Chunk4 Chunk5 Chunk6 Parity1 Parity2 条带2 1MB 1MB 1MB 1MB 1MB Chunk4 Chunk5 Chunk6 Chunk7 客户端 Chunk8 data1 data2 data3 parity1 parity2 … 

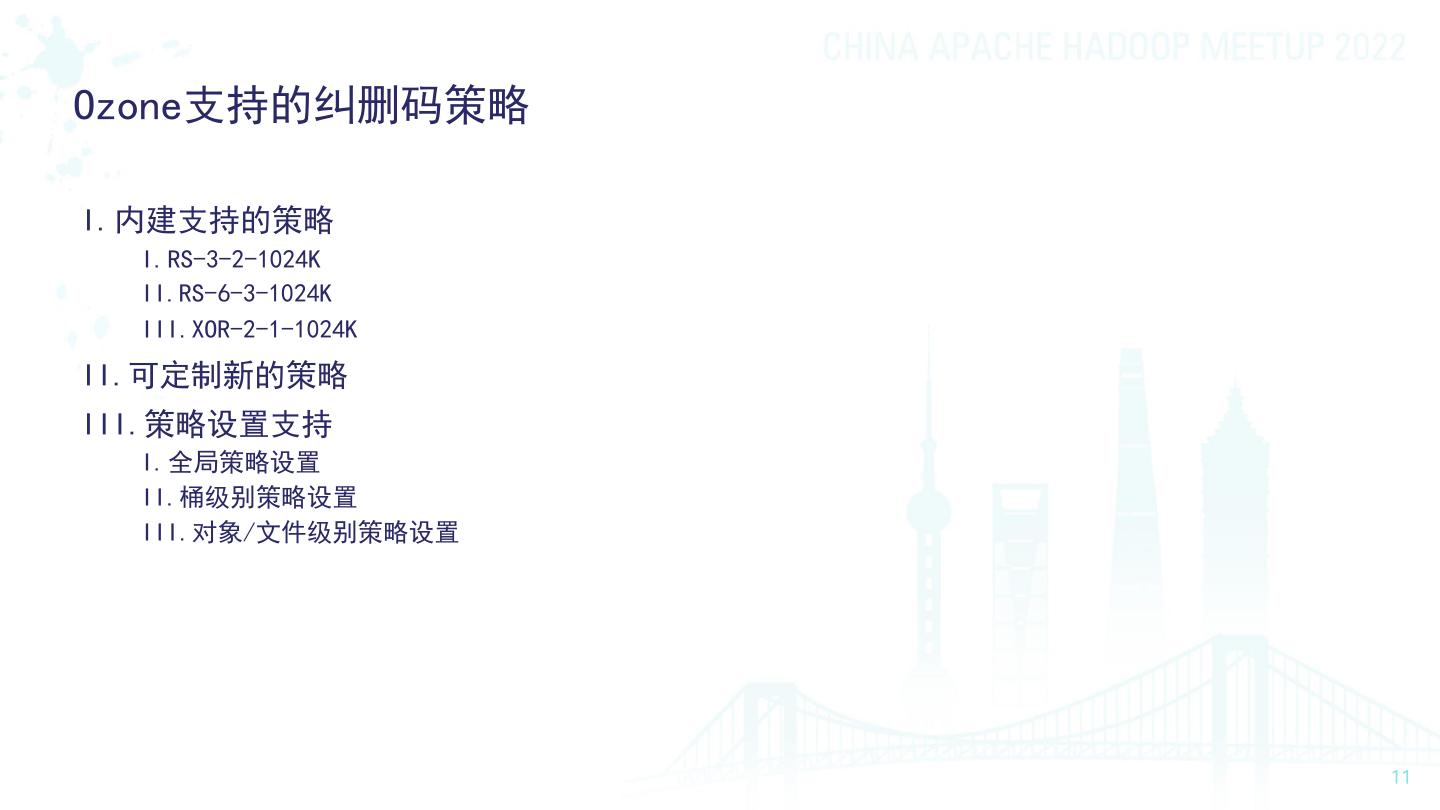

11 .Ozone支持的纠删码策略 I.内建支持的策略 I.RS-3-2-1024K II.RS-6-3-1024K III.XOR-2-1-1024K II.可定制新的策略 III.策略设置支持 I.全局策略设置 II.桶级别策略设置 III.对象/文件级别策略设置 

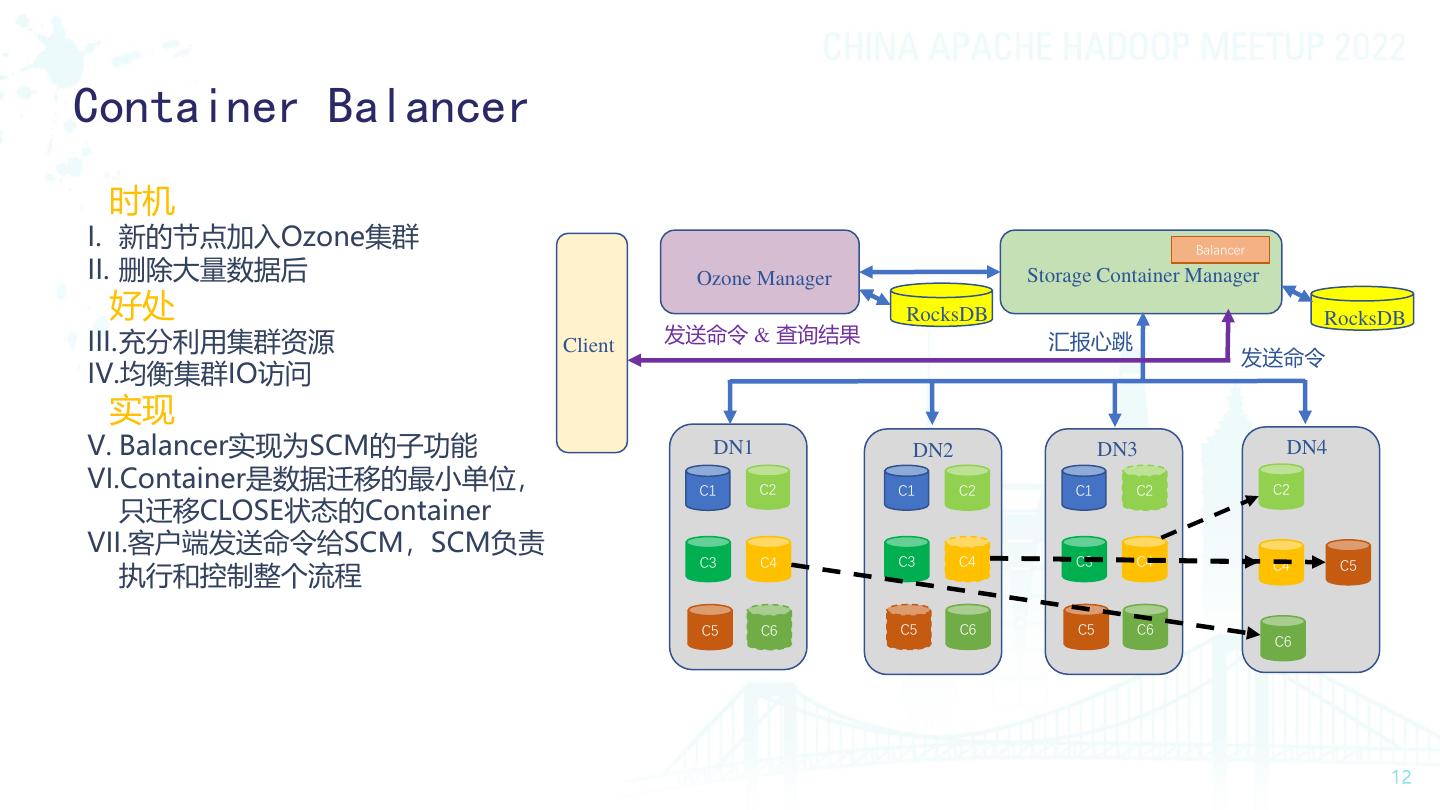

12 .Container Balancer 时机 I. 新的节点加入Ozone集群 Balancer II. 删除大量数据后 Ozone Manager Storage Container Manager 好处 RocksDB RocksDB III.充分利用集群资源 Client 发送命令 & 查询结果 汇报心跳 发送命令 IV.均衡集群IO访问 实现 V. Balancer实现为SCM的子功能 DN1 DN2 DN3 DN4 VI.Container是数据迁移的最小单位， C1 C2 C1 C2 C1 C2 C2 只迁移CLOSE状态的Container VII.客户端发送命令给SCM，SCM负责 C3 C4 C3 C4 C3 C4 执行和控制整个流程 C4 C5 C5 C6 C5 C6 C5 C6 C6 

13 .Container Balancer DN1 DN2 DN3 DN4 主要配置项 I.启动服务 II.停止服务 III.Threshold配置 IV.最多连续迭代运行次数 + threshold Average使用率 V.每次迭代最大迁移数据量 - threshold 

14 .文件系统优化(File System Optimization) Ozone Key的存储 vol/buck1 dir1 Key entry file-1 /vol/buck1/dir1/ dir2 /vol/buck1/dir1/dir2/ 目录 /vol/buck1/dir1/dir2/dir3/ 100万个文件 dir3 /vol/buck1/dir1/dir2/dir3/file-1 /vol/buck1/dir1/dir2/dir3/file-2 /vol/buck1/dir1/dir2/dir3/file-3 文件 file- 1M …………... /vol/buck1/dir1/dir2/dir3/file-n 对象存储：采用 KV 方式管理对象元数据，无 需管理元数据之间的关系 删除/重命名目录 耗时且非原子操作 文件系统：额外地，需要采用树结构作为索引 ，管理元数据之间的关系 

15 .新存储格式 

16 .Bucket Metadata Layout I. FILE_SYSTEM_OPTIMIZED (FSO) : 支持纯粹的文件语义, 有限的 S3 兼容性 文件的存储Key格式: “<parent unique-id>/<filename>” 例如, “1026/file-1” II. OBJECT_STORE (OBS) : key-value 存储, 纯粹的S3 对象存储语义 对象的存储Key格式 : <keyname> 例如, “/vol-1/buck-1/dir1/dir2/dir3/file-1” III.LEGACY: 所有已存在的桶，升级后变成LEGACY 版本，以支持向后兼容 存储Key格式基本同OBS, 通过配置项区分偏向文件，还是偏向S3对象的支持 在Bucket 创建时指定Layout，后续不支持更改 

17 .Benchmark Query Details: Dropped “catelog_sales” table with sub- paths(files/dirs) count = 5K Query Completion Time (in sec) HDFS 0.572 Ozone With FSO Layout 0.854 Ozone With OBS Layout 12.219 Hive 删除表(Rename操作) ● FileSystem delete on table directory path ● Moves table data to trash 举例: fs.delete(“<prefix_path>/catelog_sales”) 

18 .合并Container RocksDB实例 - 现状和问题 每个Container有独立的RocksDB实例保存元数据(V2) 问题 I. 大容量磁盘，系统中有上万个Container和RocksDB实例 II. 内存开销大，需保留众多RocksDB实例 III.性能影响，频繁create/open/close实例 IV. 磁盘使用量，不可精准预测 V. 稳定性，频繁open/close非RocksDB的推荐用法，容易触发潜在问 题 解决办法 - 合并Container RocksDB实例 

19 .新方案 每个盘上所有Container共用一个RocksDB实例 保存元数据(V3) 好处 I. 磁盘空间，容易估算RocksDB的磁盘使用量上限 II. 内存开销，所有RocksDB实例可Cache在内存 III.性能影响，DN运行期间无需create/open/close实例 IV. 监控，监控RocksDB的关键指标，更好的调优参数 TableName/CF (Key, Value) block_data <ContainerID｜LocalID, BlockData> metadata <ContainerID｜MetadataPrefix, MetadataValue> delete_txns <ContainerID｜TxnID, DeletedBlocksTransaction> ContainerID 作为前缀 

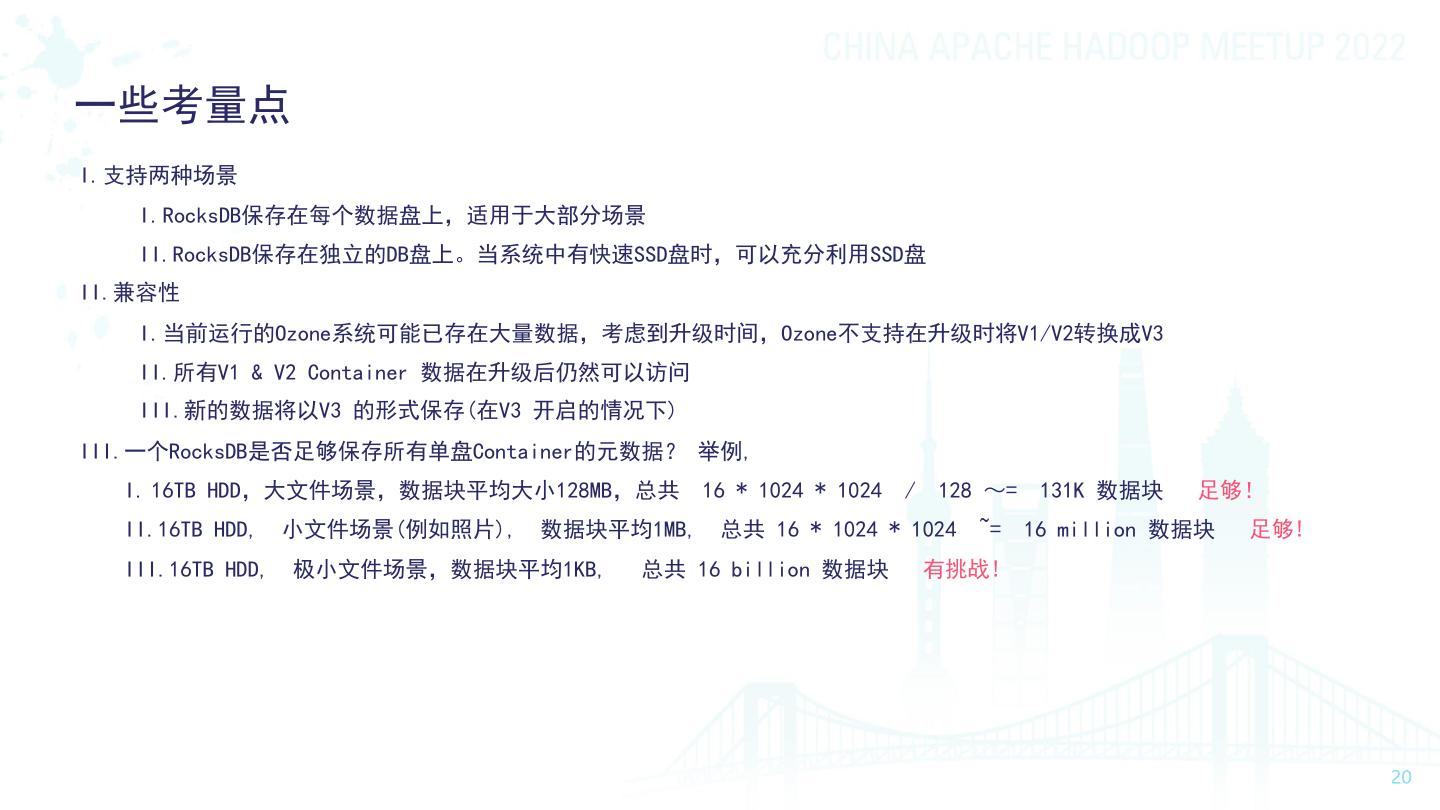

20 .一些考量点 I.支持两种场景 I.RocksDB保存在每个数据盘上，适用于大部分场景 II.RocksDB保存在独立的DB盘上。当系统中有快速SSD盘时，可以充分利用SSD盘 II.兼容性 I.当前运行的Ozone系统可能已存在大量数据，考虑到升级时间，Ozone不支持在升级时将V1/V2转换成V3 II.所有V1 & V2 Container 数据在升级后仍然可以访问 III.新的数据将以V3 的形式保存(在V3 开启的情况下) III.一个RocksDB是否足够保存所有单盘Container的元数据？ 举例, I. 16TB HDD，大文件场景，数据块平均大小128MB，总共 16 * 1024 * 1024 / 128 ～= 131K 数据块 足够！ II.16TB HDD, 小文件场景(例如照片), 数据块平均1MB, 总共 16 * 1024 * 1024 ~= 16 million 数据块 足够! III.16TB HDD, 极小文件场景，数据块平均1KB, 总共 16 billion 数据块 有挑战! 

21 .Micro Benchmark Single node(96C 250G), 10 disks(3TB) 100K Contianer Ops Time(ms) 8K vs 100K Container Ops Time(ms) (Lower is better) (Lower is better) 380.2 400. 380.2 400. 356.8 356.8 300. 300. 254. 214.6 214.6 200. 200. 144.4 100. 100. 88.2 14.7 14.4 20.9 20.9 20.9 20.9 1.3 0.2 0. 14.4 14.7 14.6 14.4 3.1 1.3 0. 0. 0.2 0. 0. 0. 0. 0. Create Close Delete PutBlock GetBlock Create Close Delete PutBlock GetBlock V2/200 Concurrency V3/200Concurrency V28K Container V2100K Container V38K Container V3100K Container 10 万Container Container 数量上升 I. V3 大部分操作有15X ~ 100X性能提升 I. V2 性能明显下降 II. V3 Container 删除操作变慢了 II. V3 性能波动不大(除Container删除操作） 

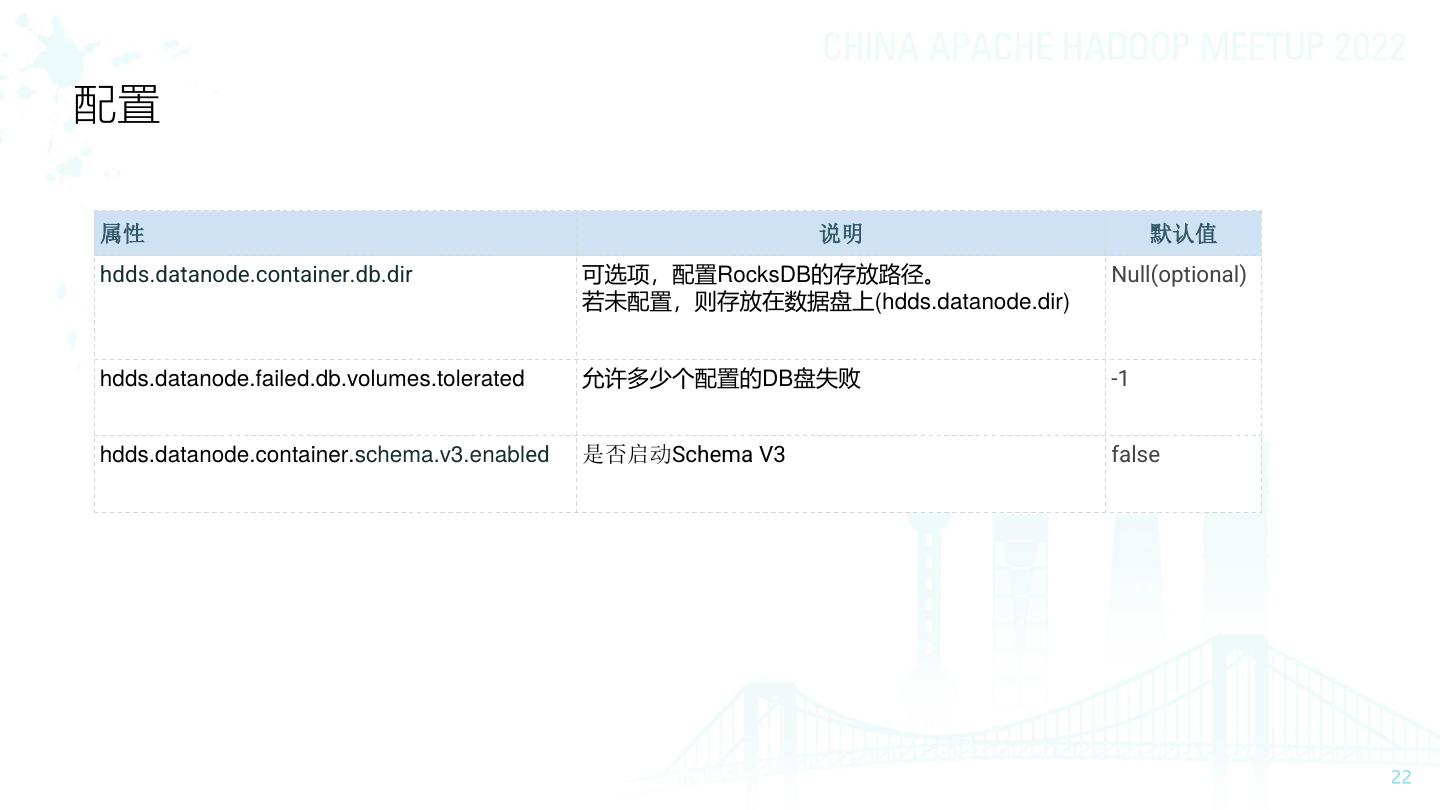

22 .配置 属性 说明 默认值 hdds.datanode.container.db.dir 可选项，配置RocksDB的存放路径。 Null(optional) 若未配置，则存放在数据盘上(hdds.datanode.dir) hdds.datanode.failed.db.volumes.tolerated 允许多少个配置的DB盘失败 -1 hdds.datanode.container.schema.v3.enabled 是否启动Schema V3 false 

23 .未来展望 - 开发中 I. 磁盘均衡器(Disk Balancer HDDS-5713) II. 快照(Snapshot HDDS-6517) 
