第四讲-一条SQL的执行过程
Apache Doris
/
发布于
/
507
人观看

《 Apache Doris 源码阅读与解析》系列直播活动旨在帮助 Apache Doris 社区的开发者或者有意向参与 Apache Doris 社区建设的小伙伴们,可以更快熟悉 Apache Doris 代码的组织结构和一些主要流程的实现原理以及代码位置,以便于各位小伙伴们能够快速上手,参与到开发工作中来。

本期内容为《第四讲:一条SQL的执行过程》
这一讲我们将从一个 SQL 查询语句触发,帮助大家了解以下内容:

  1. SQL的词法、语法、语义解析过程。
  2. 单机执行计划和分布式执行计划的生成。
  3. 查询计划的下发、火山模型的执行和结果返回。
展开查看详情

1 .Apache Doris 源码阅读与解析 第四讲:一条 SQL 的执行过程 缪翎

2 .自我介绍 缪翎 • Apache Doris PPMC • 百度资深研发工程师 • github id :EmmyMiao87 • 个人博客:https://emmymiao87.github.io/

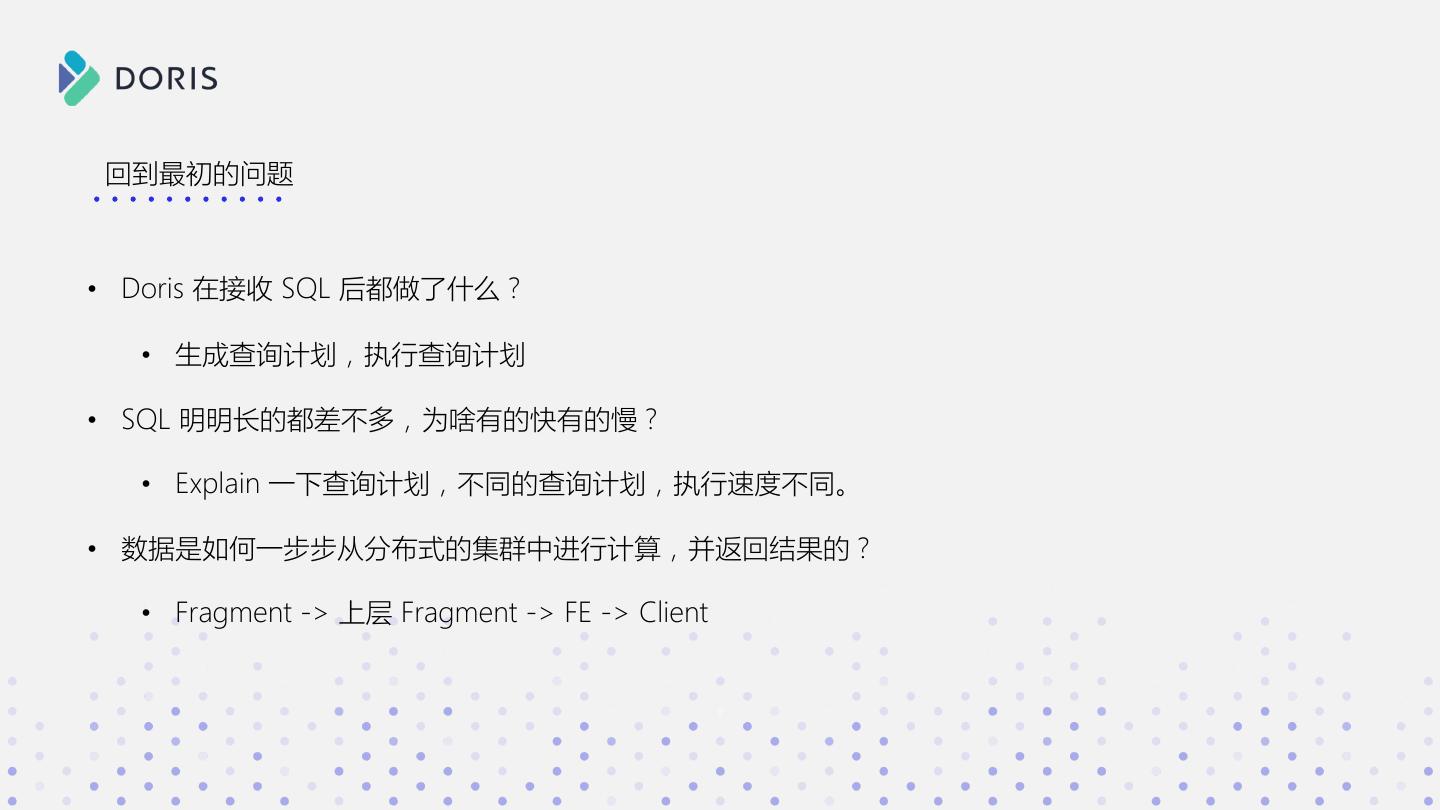

3 . SELECT * FROM xxx a b c WHERE xxx GROUP BY xxx 1 2 3 如果你有如下问题 ORDER BY xxx 2 3 4 • Doris 在接收 SQL 后都做了什么? • SQL 明明长的都差不多,为啥有的快有的慢? • 数据是如何一步步从分布式的集群中进行计算,并返回 Doris 结果的?

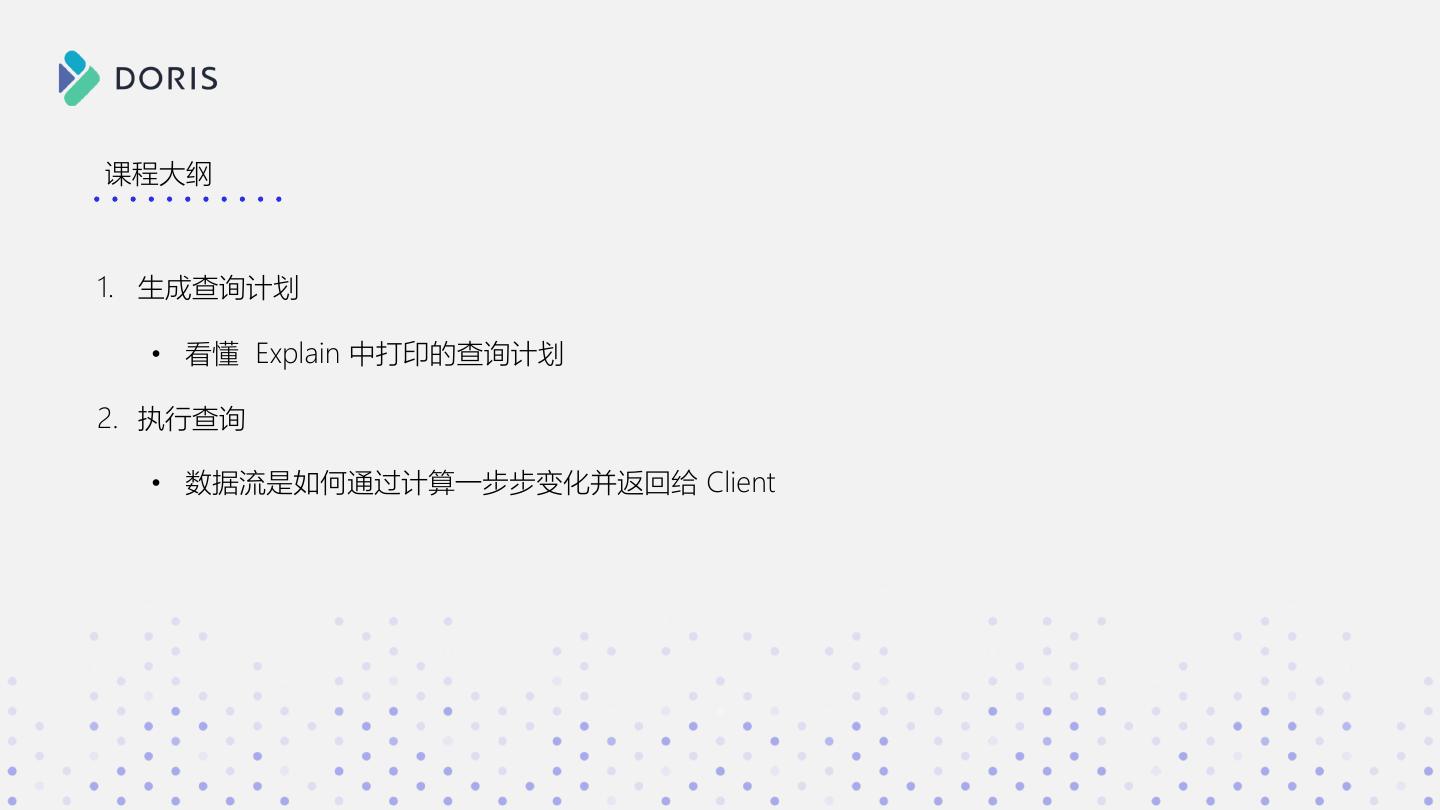

4 .课程大纲 1. 生成查询计划 • 看懂 Explain 中打印的查询计划 2. 执行查询 • 数据流是如何通过计算一步步变化并返回给 Client

5 . Plan fragment 0 生成查询计划 1. SQL -> PlanNodeTree 2. PlanNodeTree -> PlanFragmentTree Plan fragment 1 SELECT i_category,sum(ss_sales_price) FROM item JOIN store_sales ON ss_item_sk=i_item_sk GROUP BY i_category Plan fragment 2 Plan fragment 3 ORDER BY sum(ss_sales_price)

6 . SortNode ORDER BY sum(ss_sales_price); 生成查询计划 SELECT i_category,sum(ss_sales_price) AggregationNode GROUP BY `i_category` 1. SQL -> PlanNodeTree FROM item JOIN store_sales ON sum(`ss_sales_price`) ss_item_sk=i_item_sk 2. PlanNodeTree -> PlanFragmentTree GROUP BY i_category ORDER BY sum(ss_sales_price) JoinNode `i_item_sk` = `ss_item_sk` PlanNode = 逻辑算子 OlapScanNode OlapScanNode PlanNodeTree = 逻辑执行计划 Table: item Table: store_sales

7 . Plan fragment 1 ResultSink SortNode 生成查询计划 SortNode AggregationNode ORDER BY sum(ss_sales_price); ExchangeNode 1. SQL -> PlanNodeTree AggregationNode 2. PlanNodeTree -> PlanFragmentTree GROUP BY `i_category` Plan fragment 2 sum(`ss_sales_price`) DataSink AggregationNode JoinNode `i_item_sk` = `ss_item_sk` HashJoinNode ExchangeNode ExchangeNode OlapScanNode OlapScanNode Table: item Table: store_sales Plan fragment 3 Plan fragment 4 DataSink DataSink OlapScanNode OlapScanNode

8 . 生成查询计划 BE 1 1. SQL -> PlanNodeTree Join Node 2. PlanNodeTree -> PlanFragmentTree JoinNode `i_item_sk` = 1. 拆分 PlanNodeTree `ss_item_sk` 2. 数据传输 BE 2 BE 3 OlapScanNode OlapScanNode Table: item Table: store_sales OlapScanNode OlapScanNode

9 . BE 1 生成查询计划 DataSink Hash Join Node 1. SQL -> PlanNodeTree Exchange Exchange Node1 Node2 2. PlanNodeTree -> PlanFragmentTree JoinNode `i_item_sk` = 1. 拆分 PlanNodeTree `ss_item_sk` BE 2 BE 3 2. 数据传输 OlapScanNode OlapScanNode Table: item Table: store_sales DataSink DataSink OlapScanNode OlapScanNode DataSink + ExchangeNode

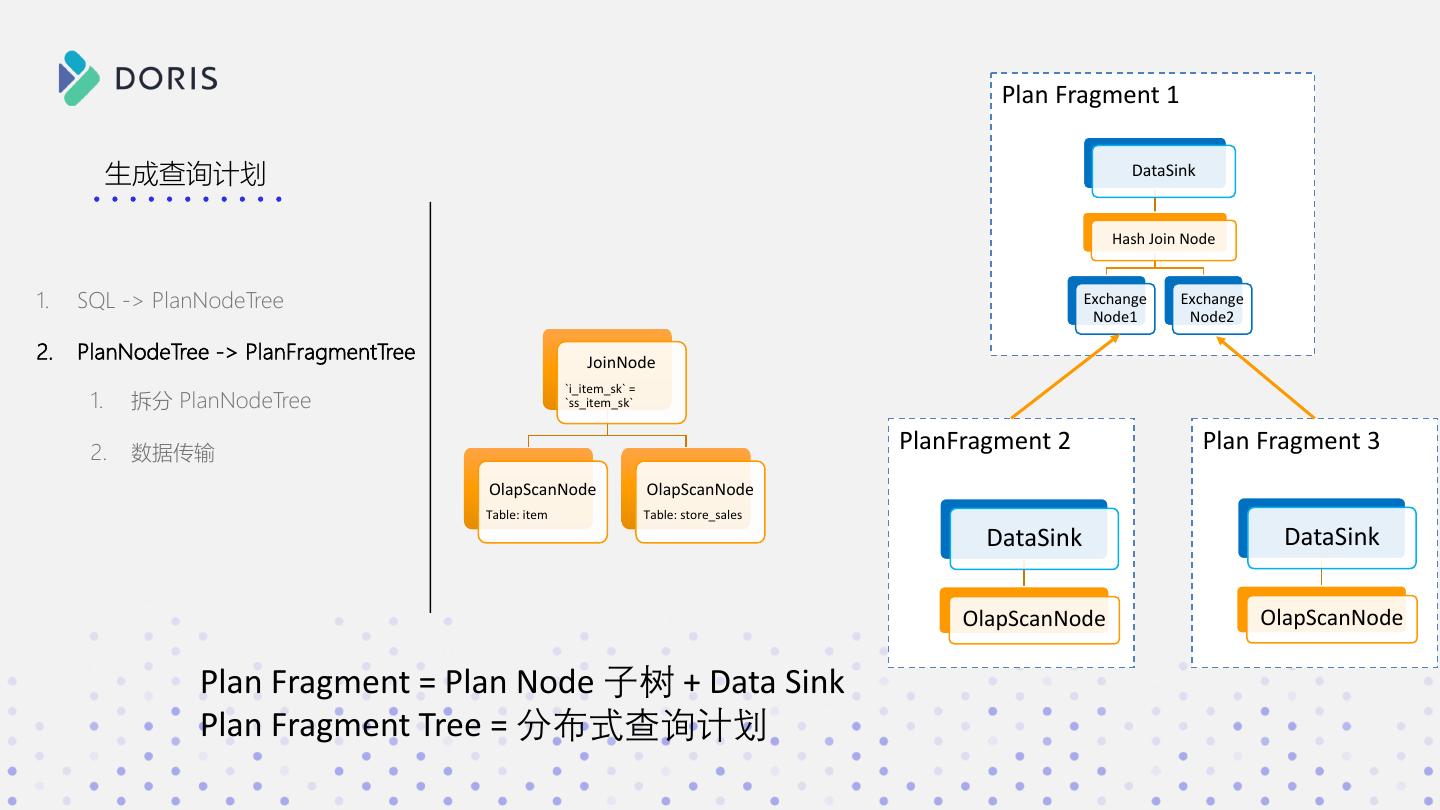

10 . Plan Fragment 1 生成查询计划 DataSink Hash Join Node 1. SQL -> PlanNodeTree Exchange Exchange Node1 Node2 2. PlanNodeTree -> PlanFragmentTree JoinNode `i_item_sk` = 1. 拆分 PlanNodeTree `ss_item_sk` 2. 数据传输 PlanFragment 2 Plan Fragment 3 OlapScanNode OlapScanNode Table: item Table: store_sales DataSink DataSink OlapScanNode OlapScanNode Plan Fragment = Plan Node 子树 + Data Sink Plan Fragment Tree = 分布式查询计划

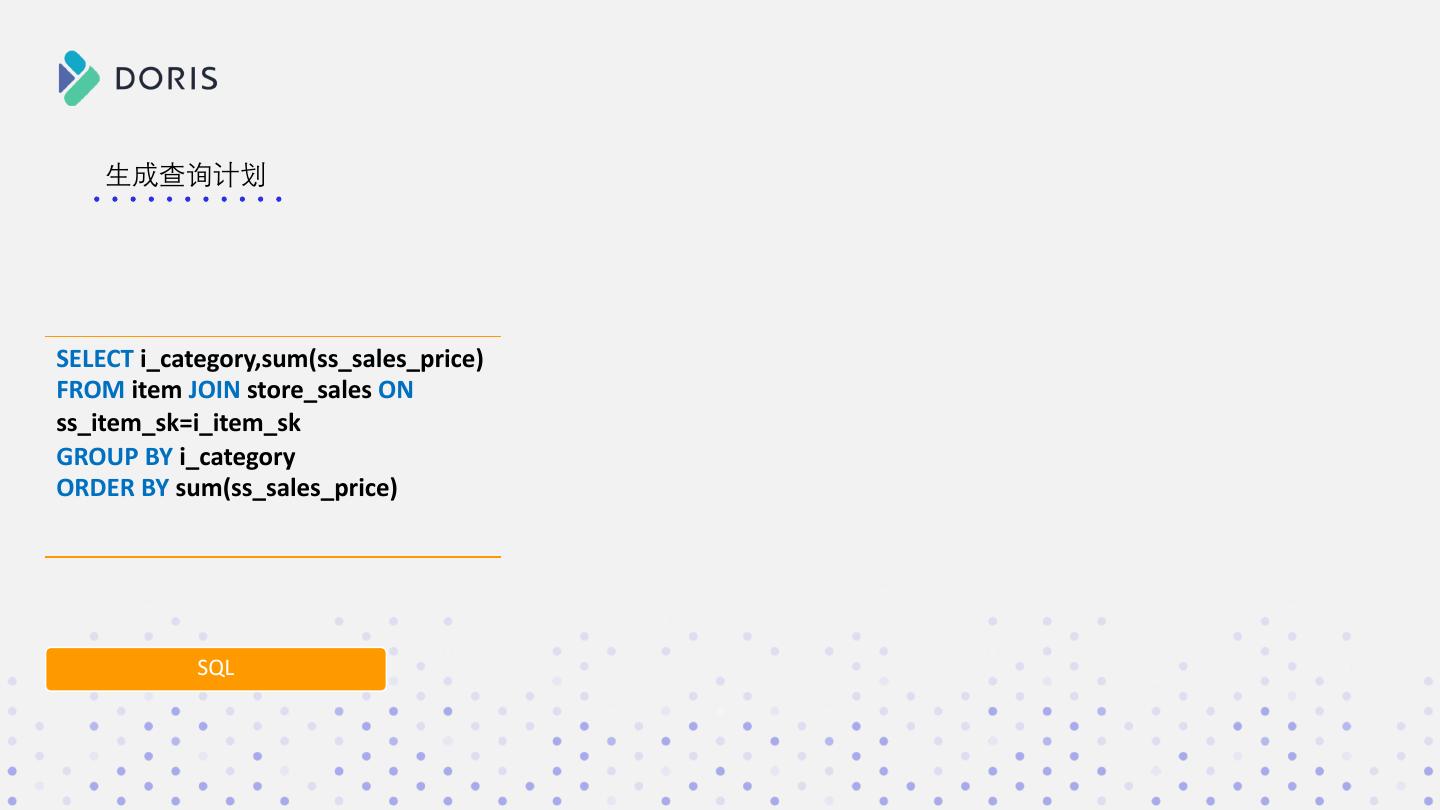

11 . 生成查询计划 SELECT i_category,sum(ss_sales_price) FROM item JOIN store_sales ON ss_item_sk=i_item_sk GROUP BY i_category ORDER BY sum(ss_sales_price) SQL

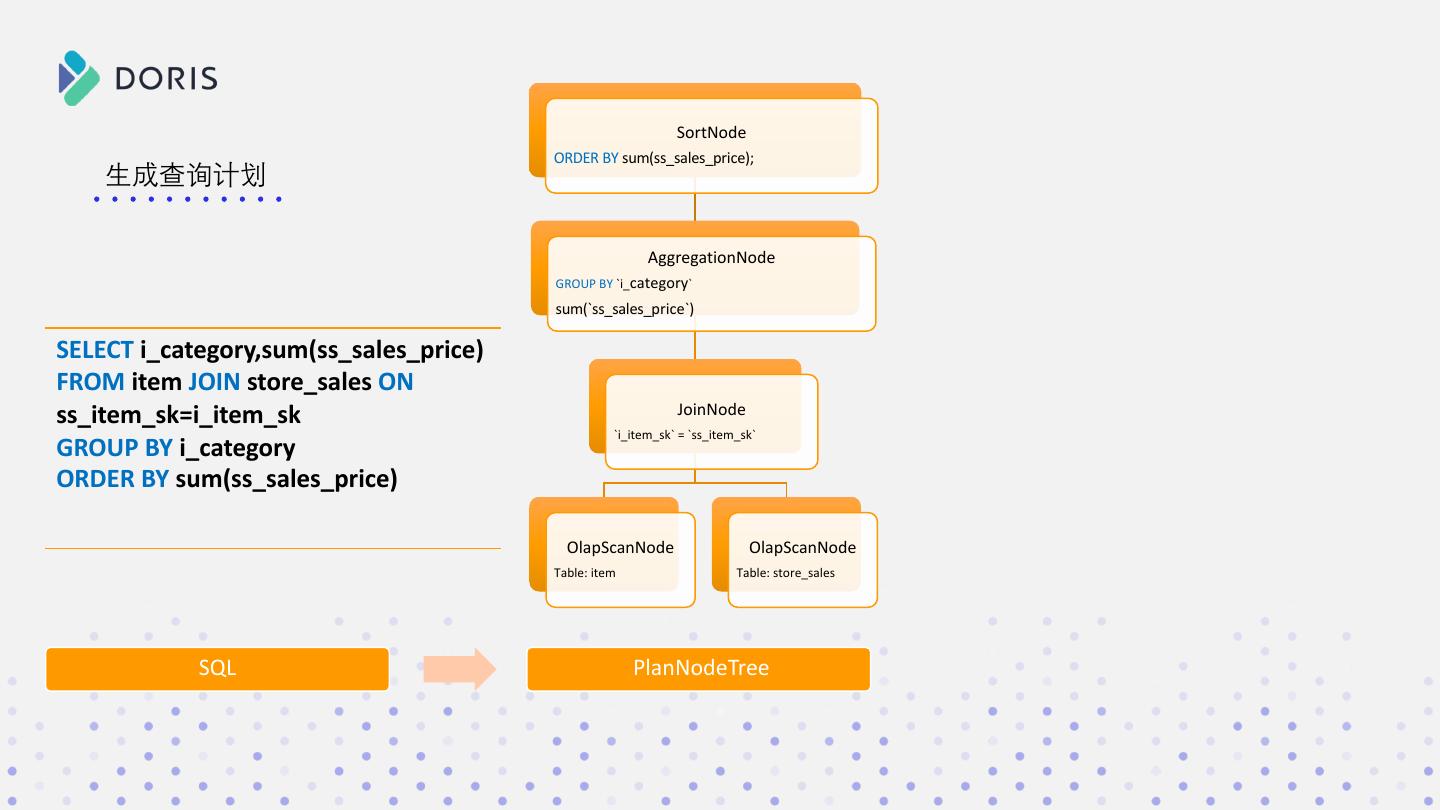

12 . SortNode ORDER BY sum(ss_sales_price); 生成查询计划 AggregationNode GROUP BY `i_category` sum(`ss_sales_price`) SELECT i_category,sum(ss_sales_price) FROM item JOIN store_sales ON ss_item_sk=i_item_sk JoinNode `i_item_sk` = `ss_item_sk` GROUP BY i_category ORDER BY sum(ss_sales_price) OlapScanNode OlapScanNode Table: item Table: store_sales SQL PlanNodeTree

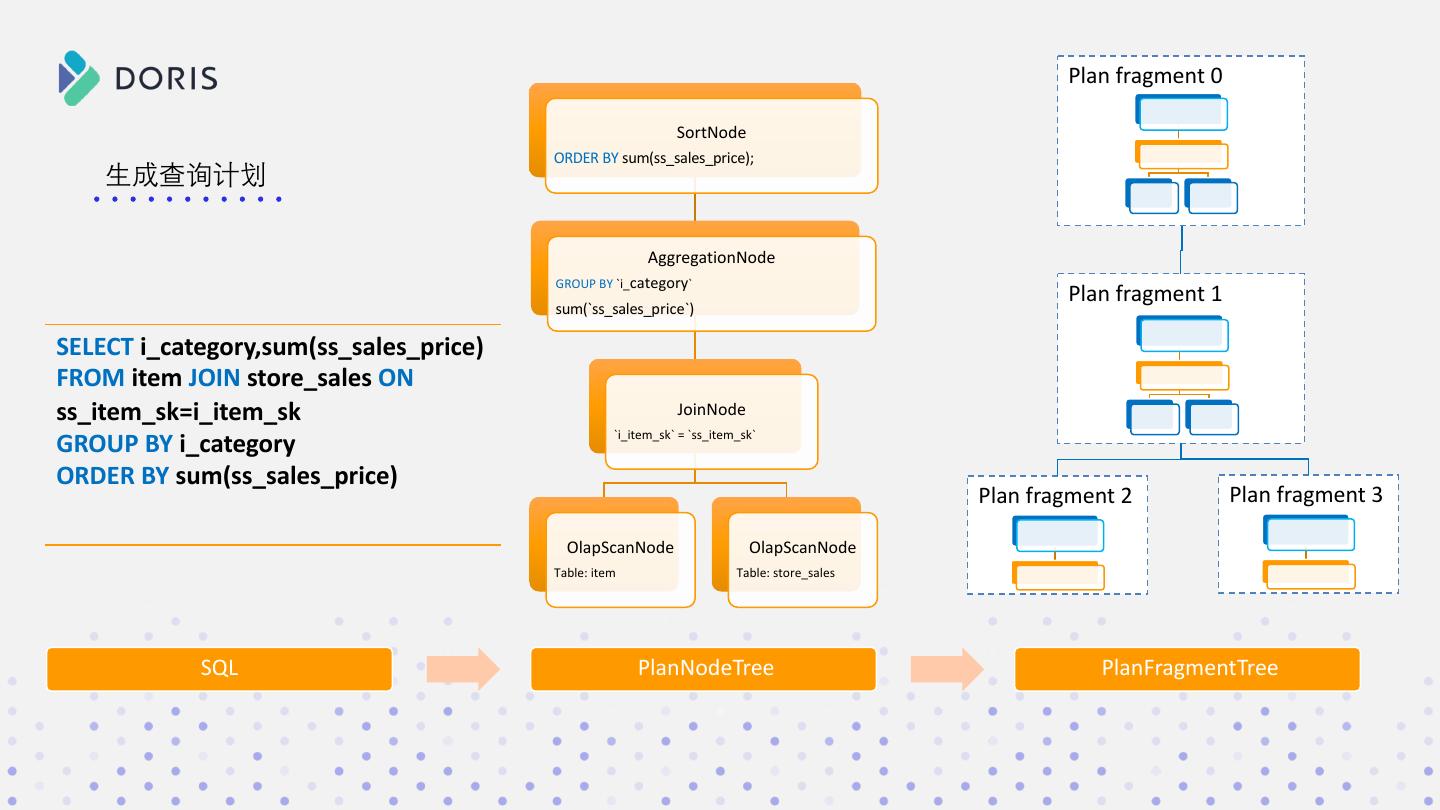

13 . Plan fragment 0 SortNode ORDER BY sum(ss_sales_price); 生成查询计划 AggregationNode GROUP BY `i_category` Plan fragment 1 sum(`ss_sales_price`) SELECT i_category,sum(ss_sales_price) FROM item JOIN store_sales ON ss_item_sk=i_item_sk JoinNode `i_item_sk` = `ss_item_sk` GROUP BY i_category ORDER BY sum(ss_sales_price) Plan fragment 2 Plan fragment 3 OlapScanNode OlapScanNode Table: item Table: store_sales SQL PlanNodeTree PlanFragmentTree

14 . 查看查询计划 • Desc graph • Explain • Desc verbose DESC GRAPH SELECT i_category,sum(ss_sales_price) FROM item JOIN store_sales ON ss_item_sk=i_item_sk GROUP BY i_category ORDER BY sum(ss_sales_price)

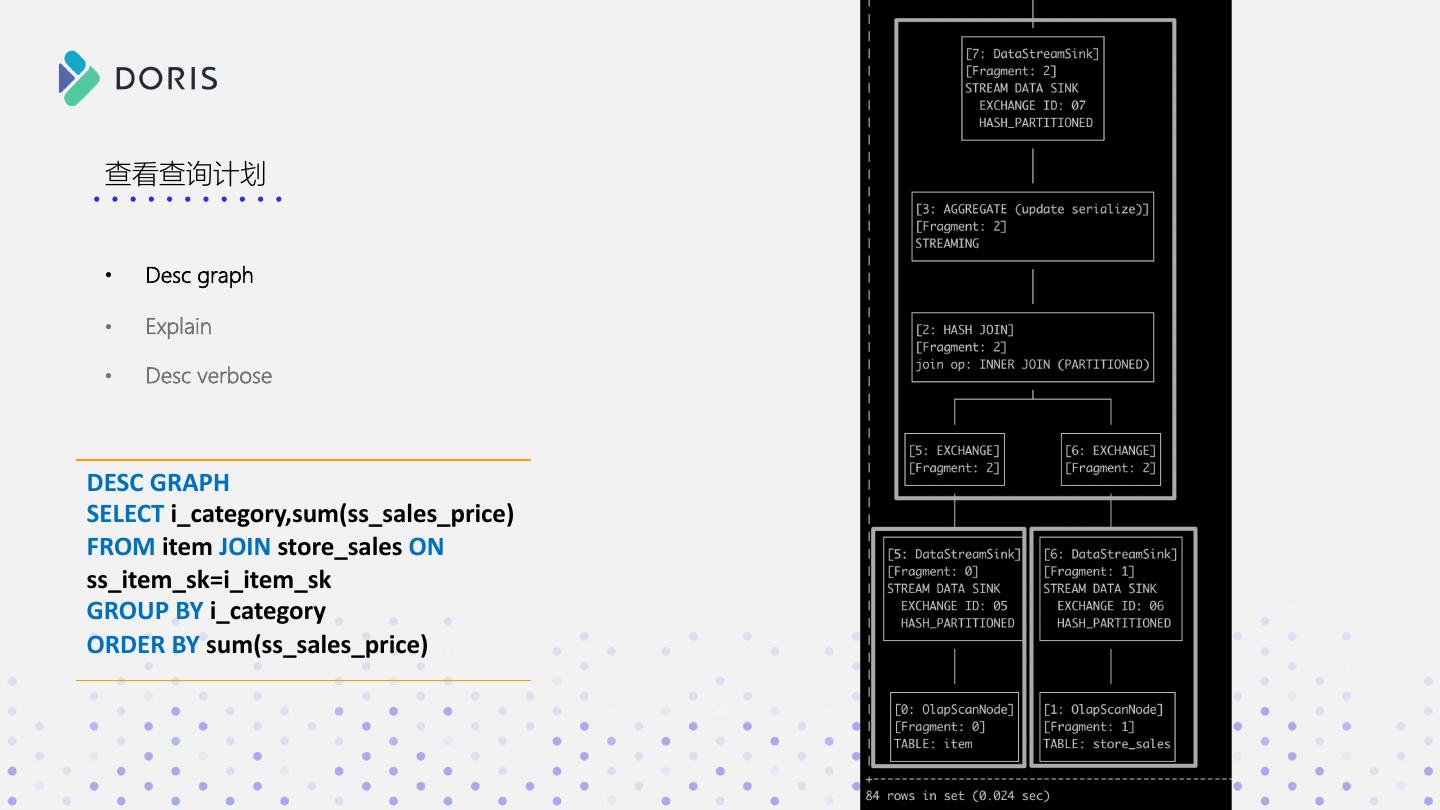

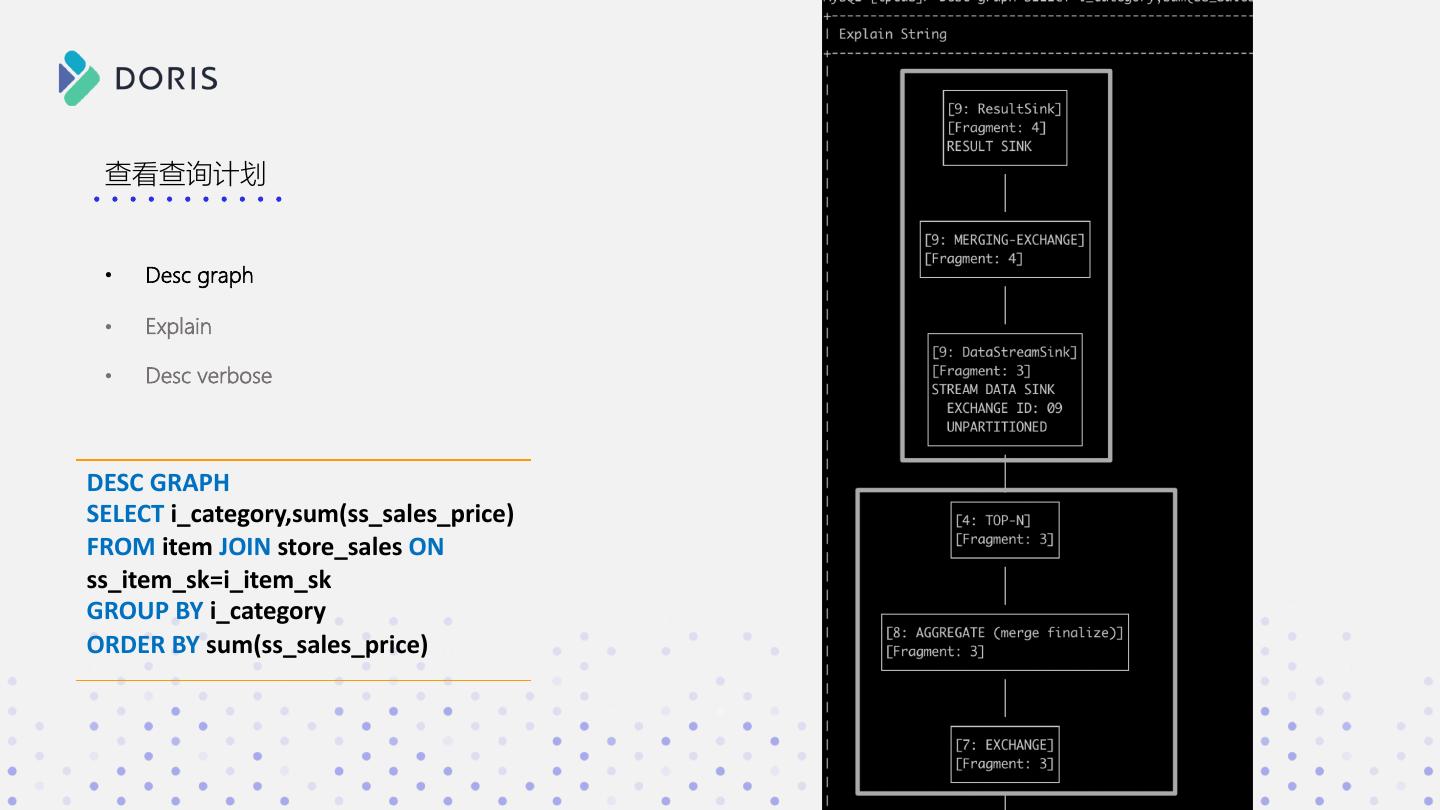

15 . 查看查询计划 • Desc graph • Explain • Desc verbose DESC GRAPH SELECT i_category,sum(ss_sales_price) FROM item JOIN store_sales ON ss_item_sk=i_item_sk GROUP BY i_category ORDER BY sum(ss_sales_price)

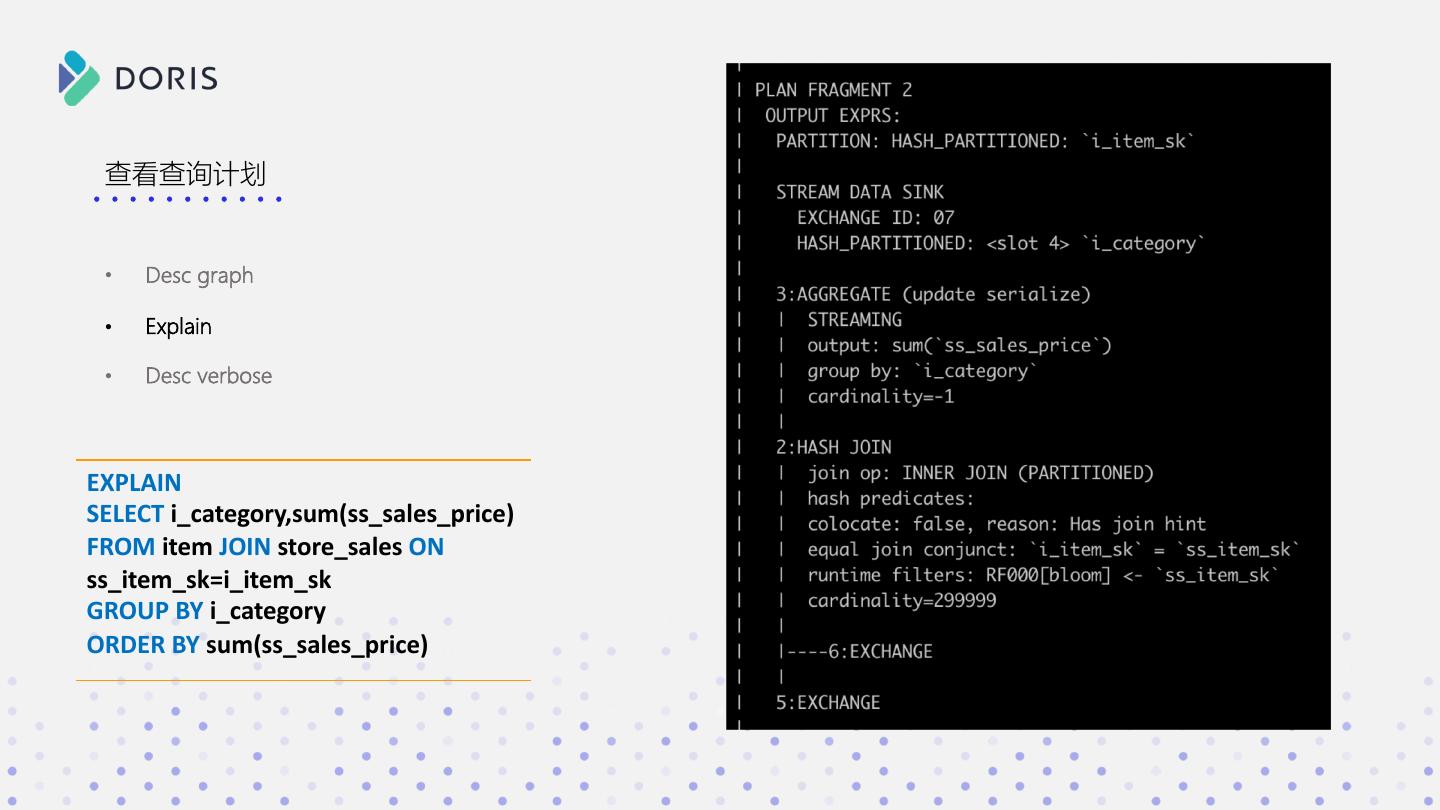

16 . 查看查询计划 • Desc graph • Explain • Desc verbose EXPLAIN SELECT i_category,sum(ss_sales_price) FROM item JOIN store_sales ON ss_item_sk=i_item_sk GROUP BY i_category ORDER BY sum(ss_sales_price)

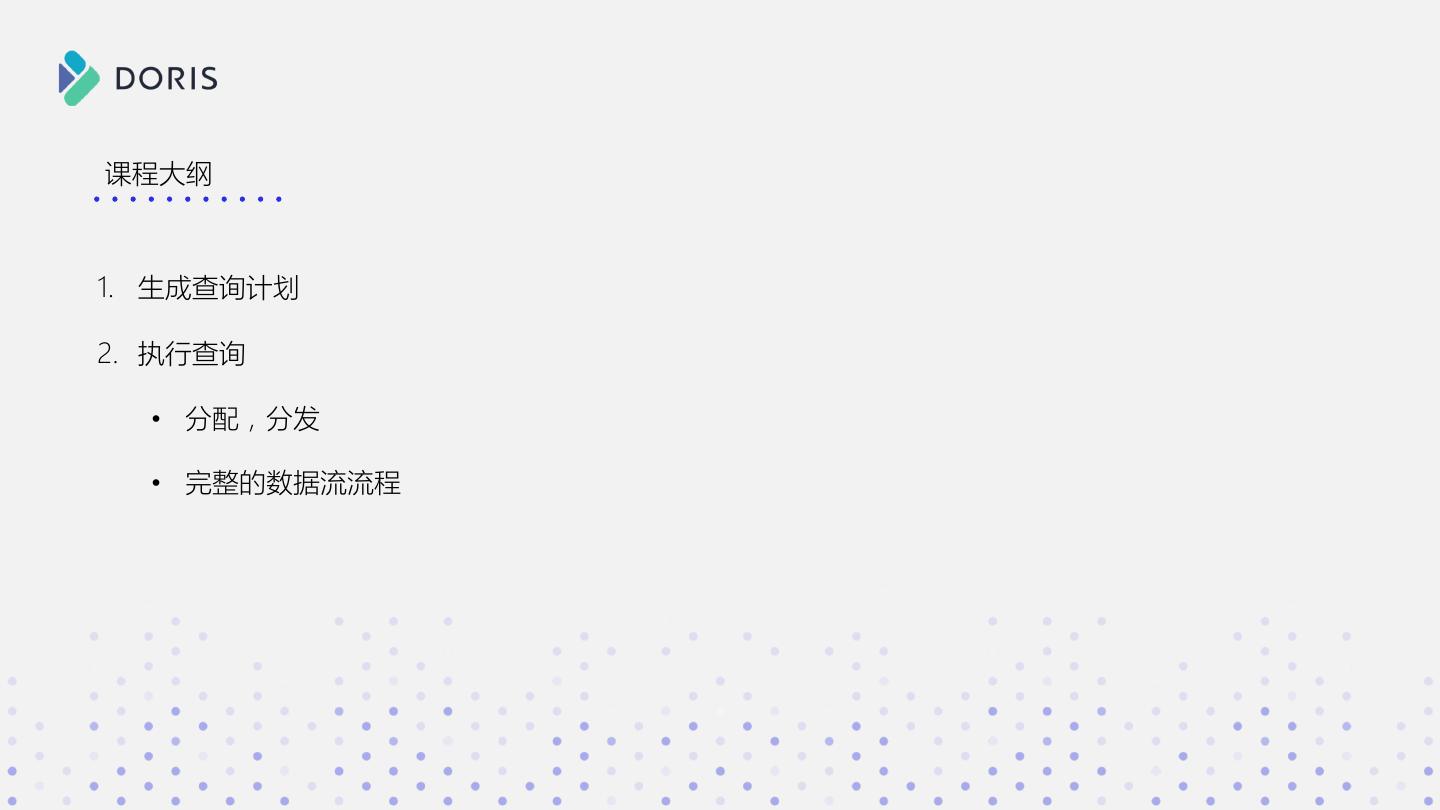

17 .课程大纲 1. 生成查询计划 2. 执行查询 • 分配,分发 • 完整的数据流流程

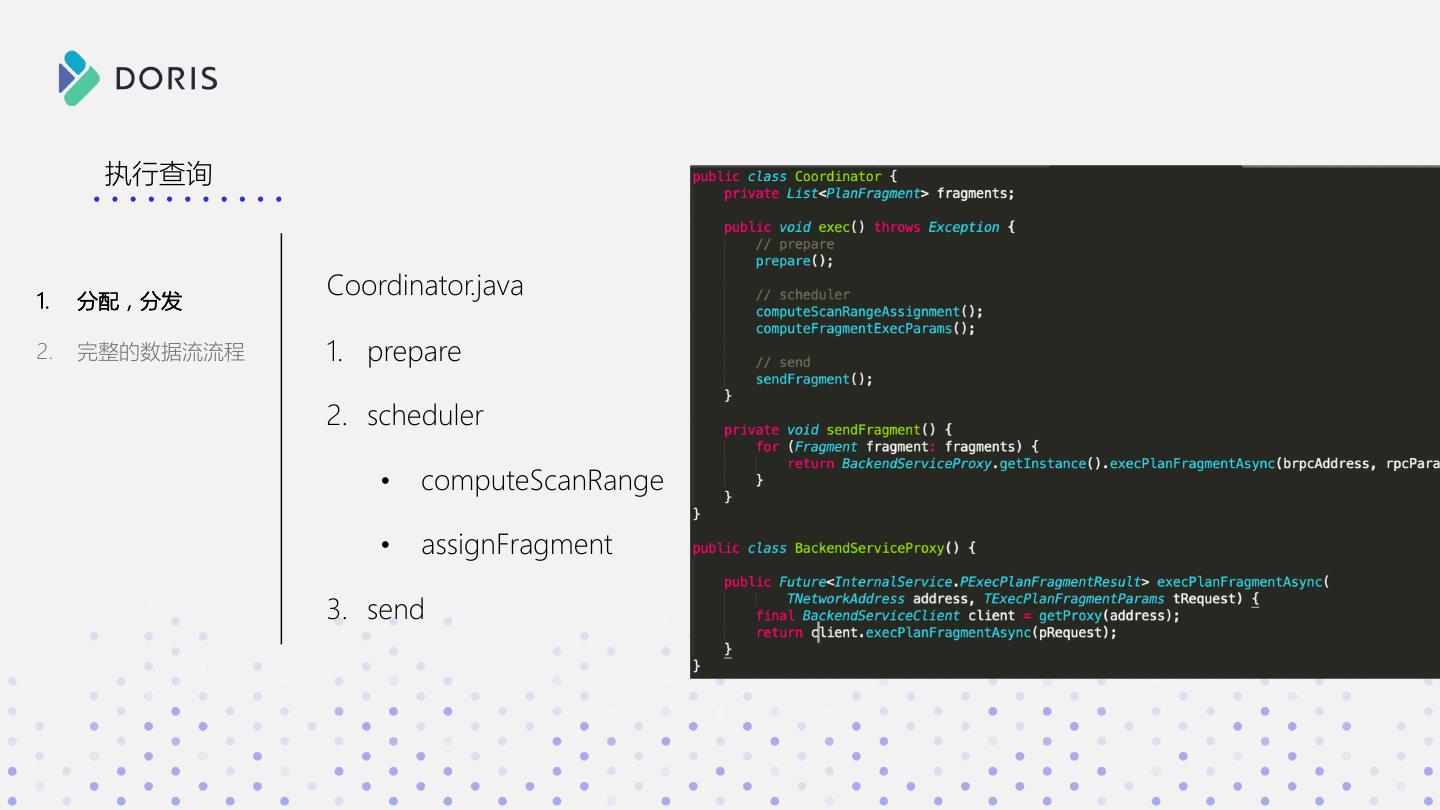

18 . 执行查询 1. 分配,分发 Coordinator.java 2. 完整的数据流流程 1. prepare 2. scheduler • computeScanRange • assignFragment 3. send

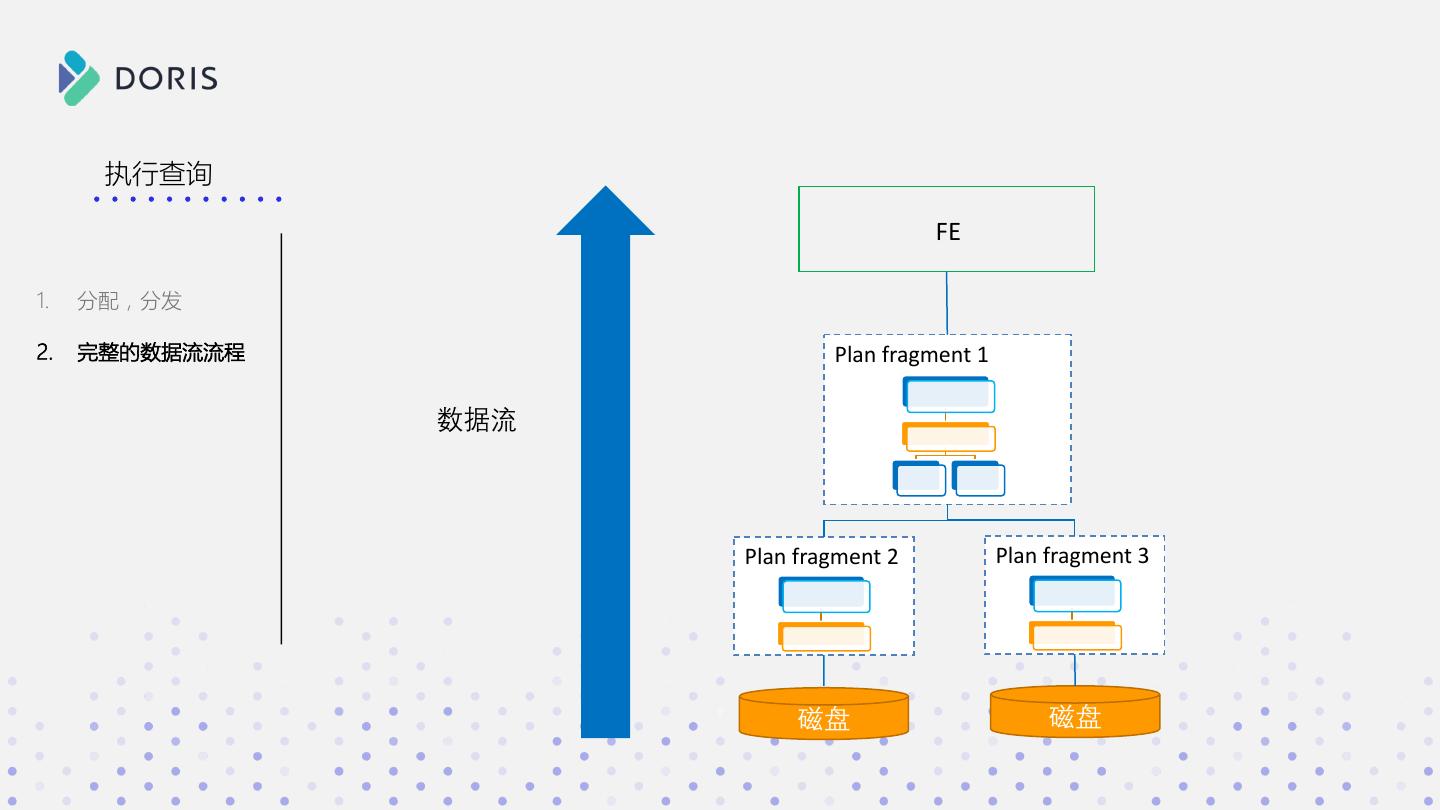

19 . 执行查询 FE 1. 分配,分发 2. 完整的数据流流程 Plan fragment 1 数据流 Plan fragment 2 Plan fragment 3 磁盘 磁盘

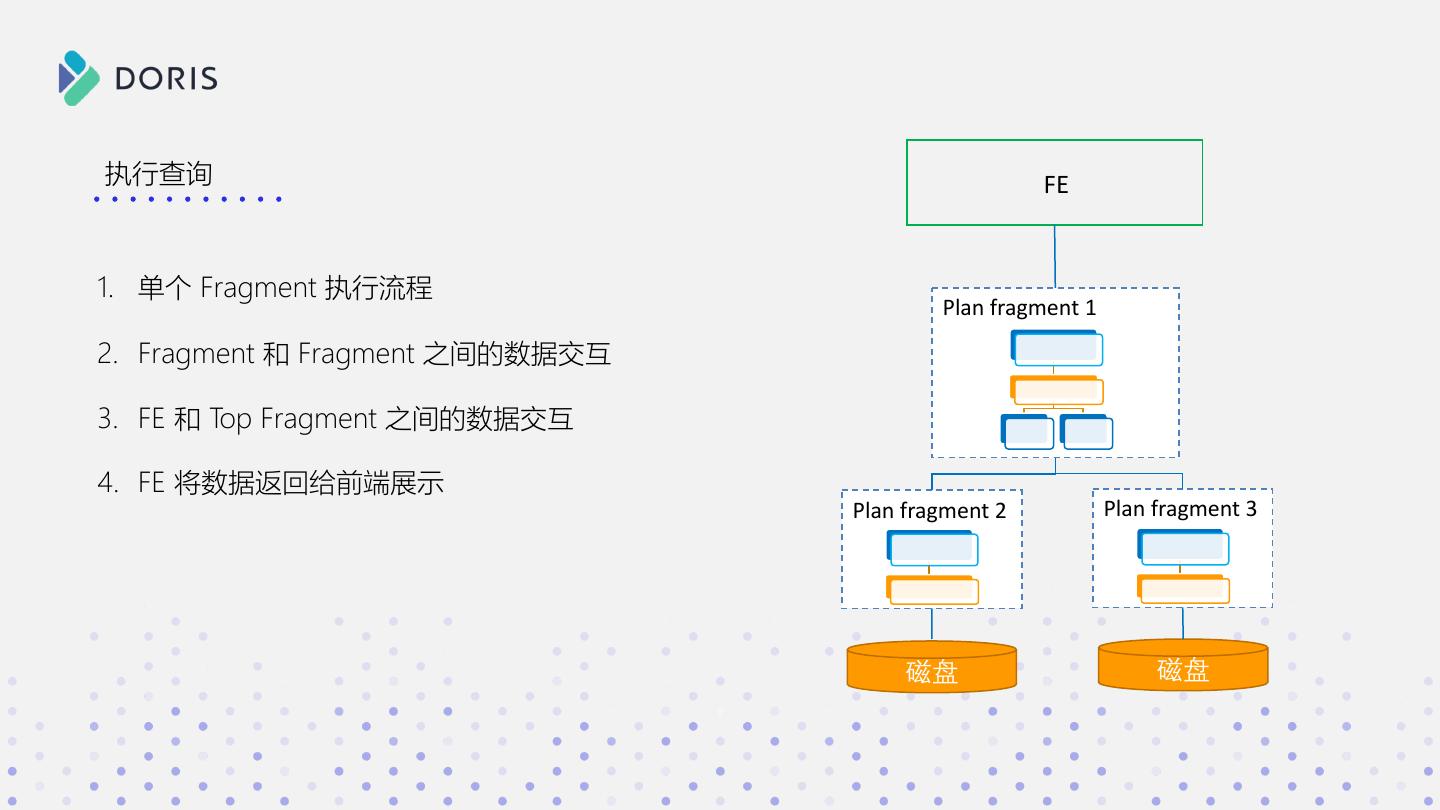

20 .执行查询 FE 1. 单个 Fragment 执行流程 Plan fragment 1 2. Fragment 和 Fragment 之间的数据交互 3. FE 和 Top Fragment 之间的数据交互 4. FE 将数据返回给前端展示 Plan fragment 2 Plan fragment 3 磁盘 磁盘

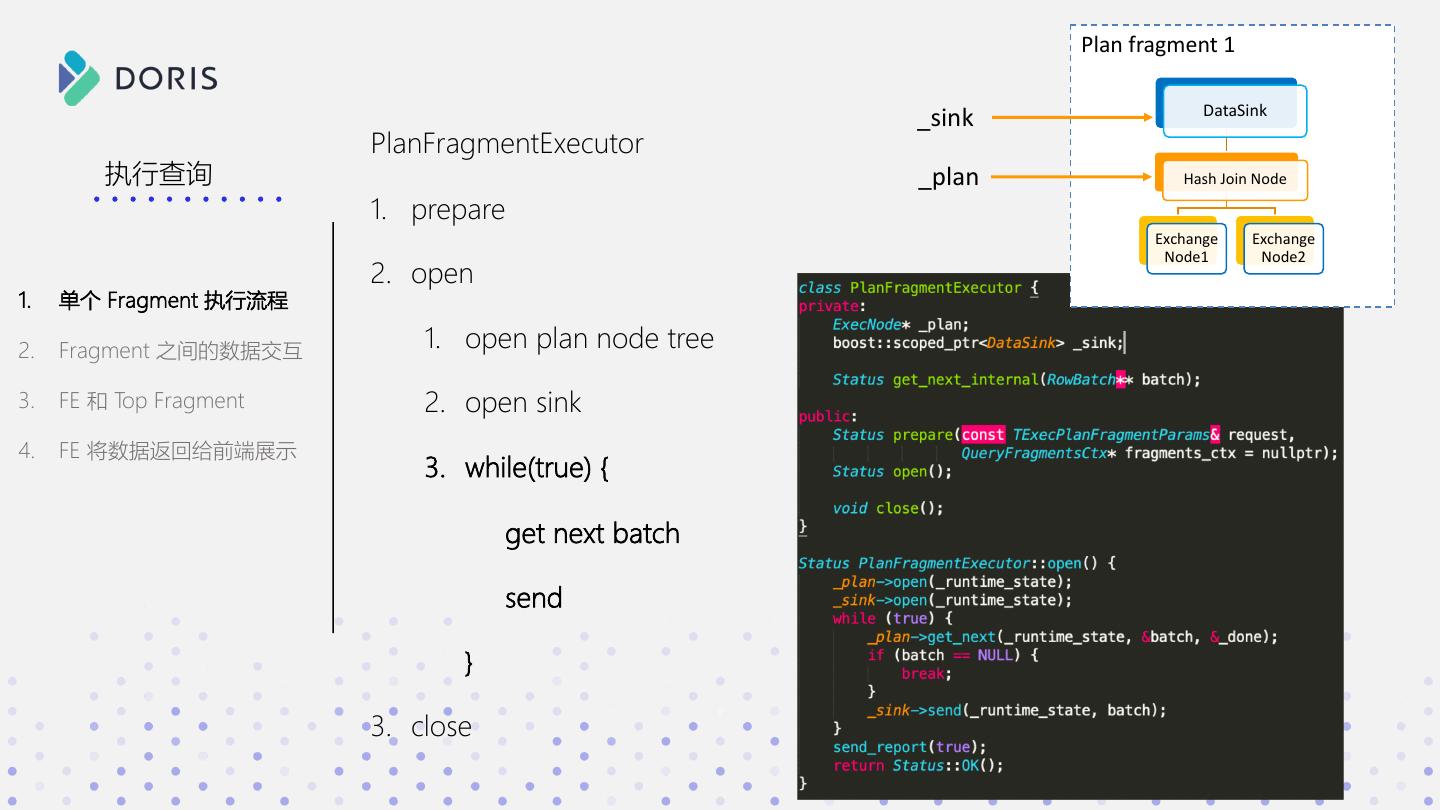

21 . Plan fragment 1 DataSink _sink PlanFragmentExecutor 执行查询 _plan Hash Join Node 1. prepare Exchange Exchange Node1 Node2 2. open 1. 单个 Fragment 执行流程 2. Fragment 之间的数据交互 1. open plan node tree 3. FE 和 Top Fragment 2. open sink 4. FE 将数据返回给前端展示 3. while(true) { get next batch send } 3. close

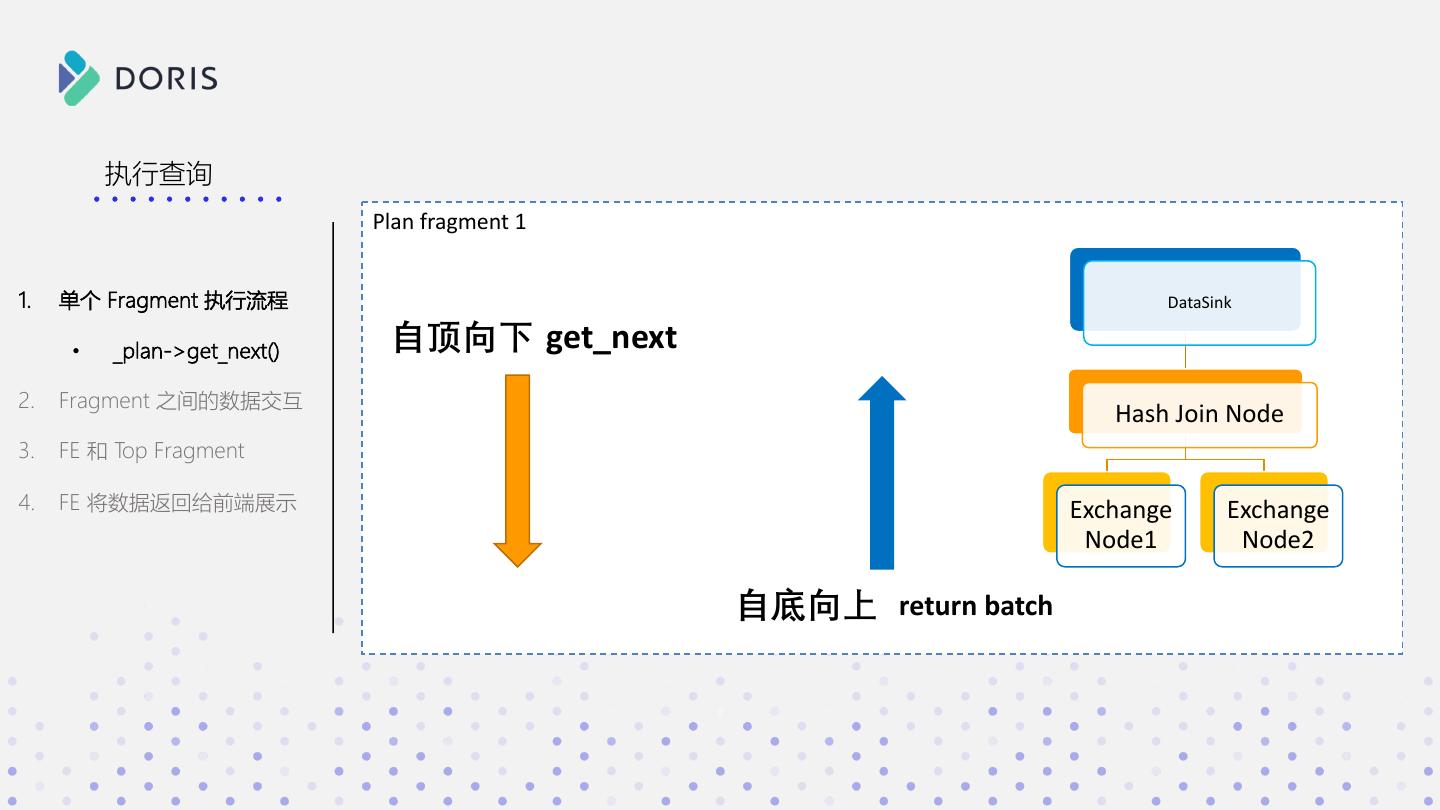

22 . 执行查询 Plan fragment 1 1. 单个 Fragment 执行流程 DataSink • _plan->get_next() 自顶向下 get_next 2. Fragment 之间的数据交互 Hash Join Node 3. FE 和 Top Fragment 4. FE 将数据返回给前端展示 Exchange Exchange Node1 Node2 自底向上 return batch

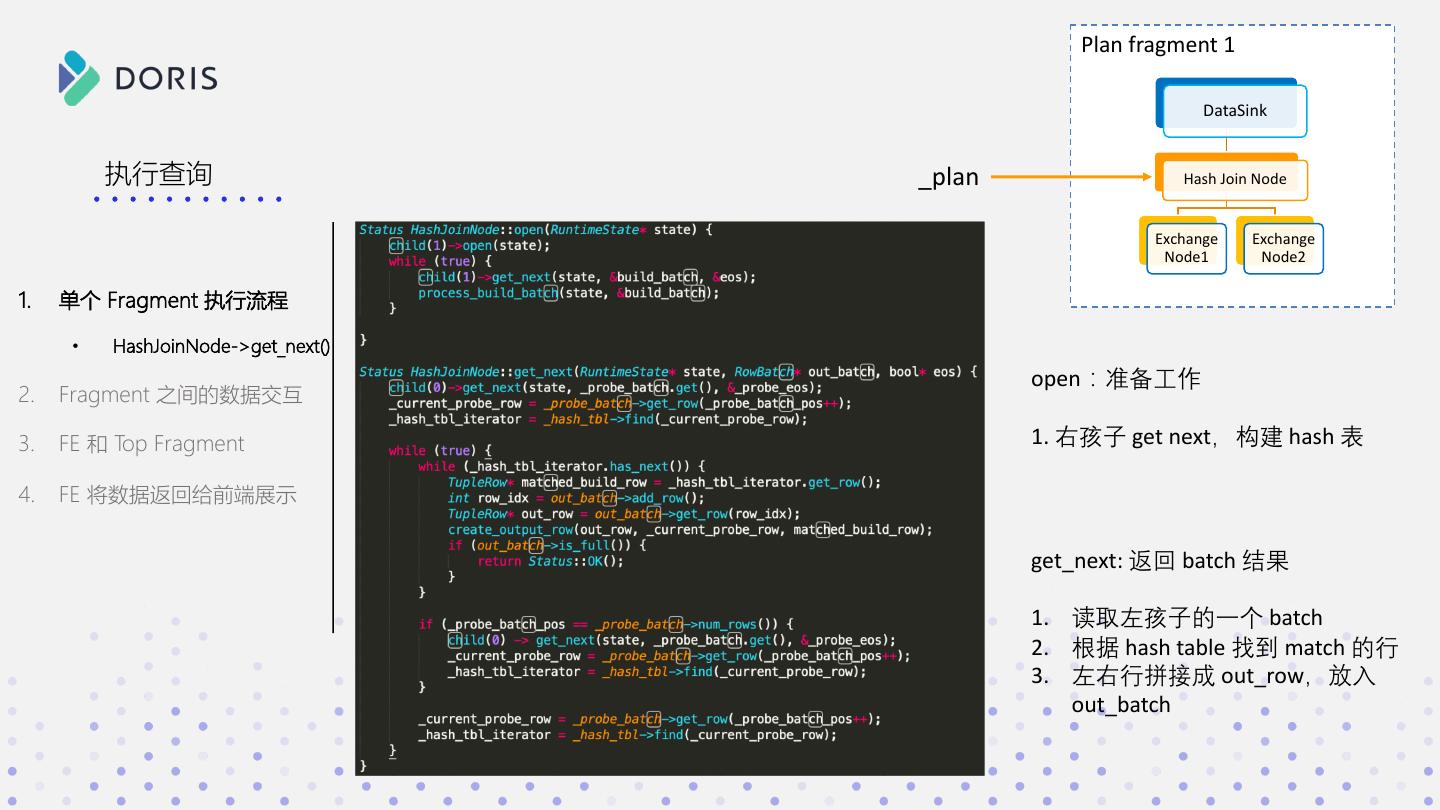

23 . Plan fragment 1 DataSink 执行查询 _plan Hash Join Node Exchange Exchange Node1 Node2 1. 单个 Fragment 执行流程 • HashJoinNode->get_next() open:准备工作 2. Fragment 之间的数据交互 3. FE 和 Top Fragment 1. 右孩子 get next,构建 hash 表 4. FE 将数据返回给前端展示 get_next: 返回 batch 结果 1. 读取左孩子的一个 batch 2. 根据 hash table 找到 match 的行 3. 左右行拼接成 out_row,放入 out_batch

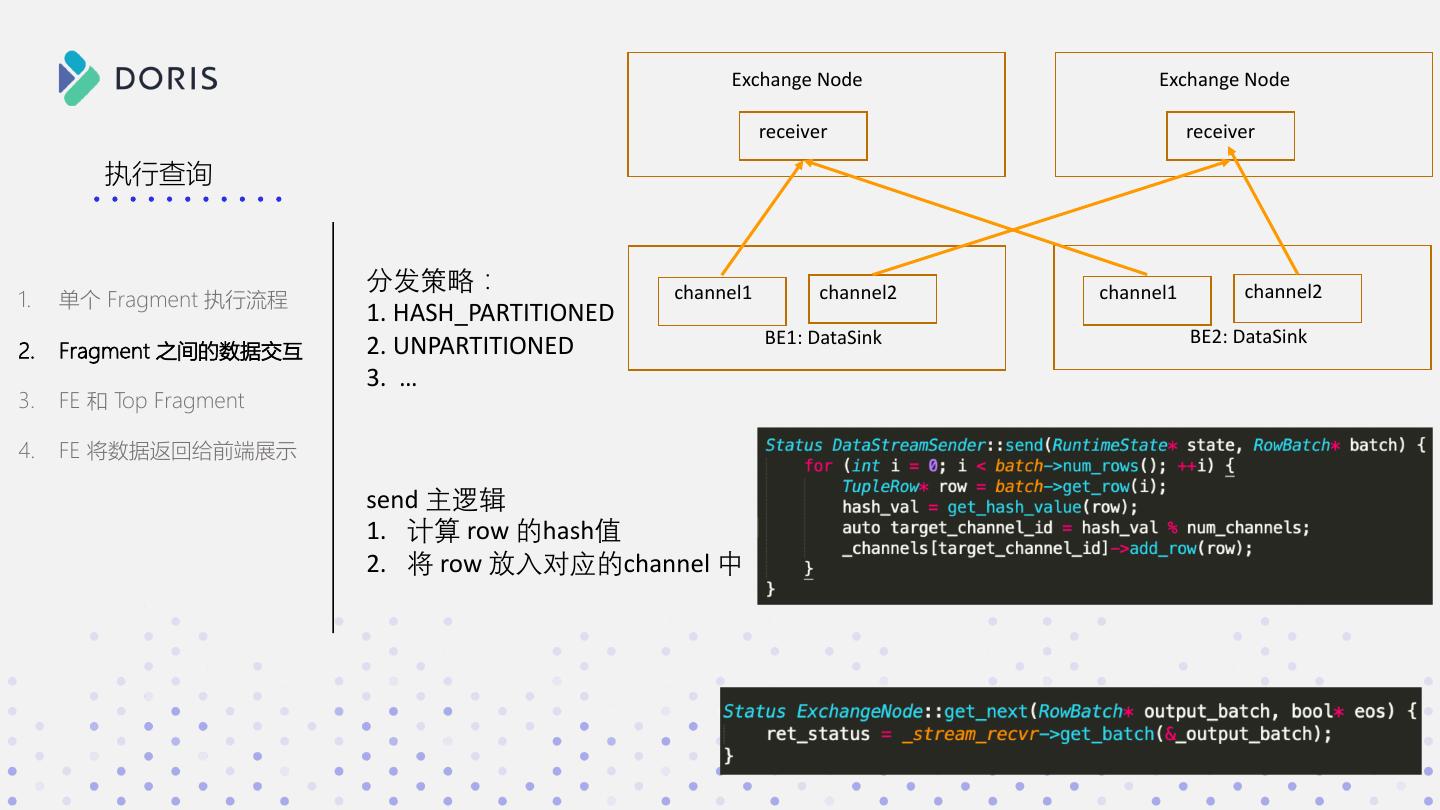

24 . Exchange Node Exchange Node receiver receiver 执行查询 分发策略: channel1 channel2 channel1 channel2 1. 单个 Fragment 执行流程 1. HASH_PARTITIONED 2. UNPARTITIONED BE1: DataSink BE2: DataSink 2. Fragment 之间的数据交互 3. … 3. FE 和 Top Fragment 4. FE 将数据返回给前端展示 send 主逻辑 1. 计算 row 的hash值 2. 将 row 放入对应的channel 中

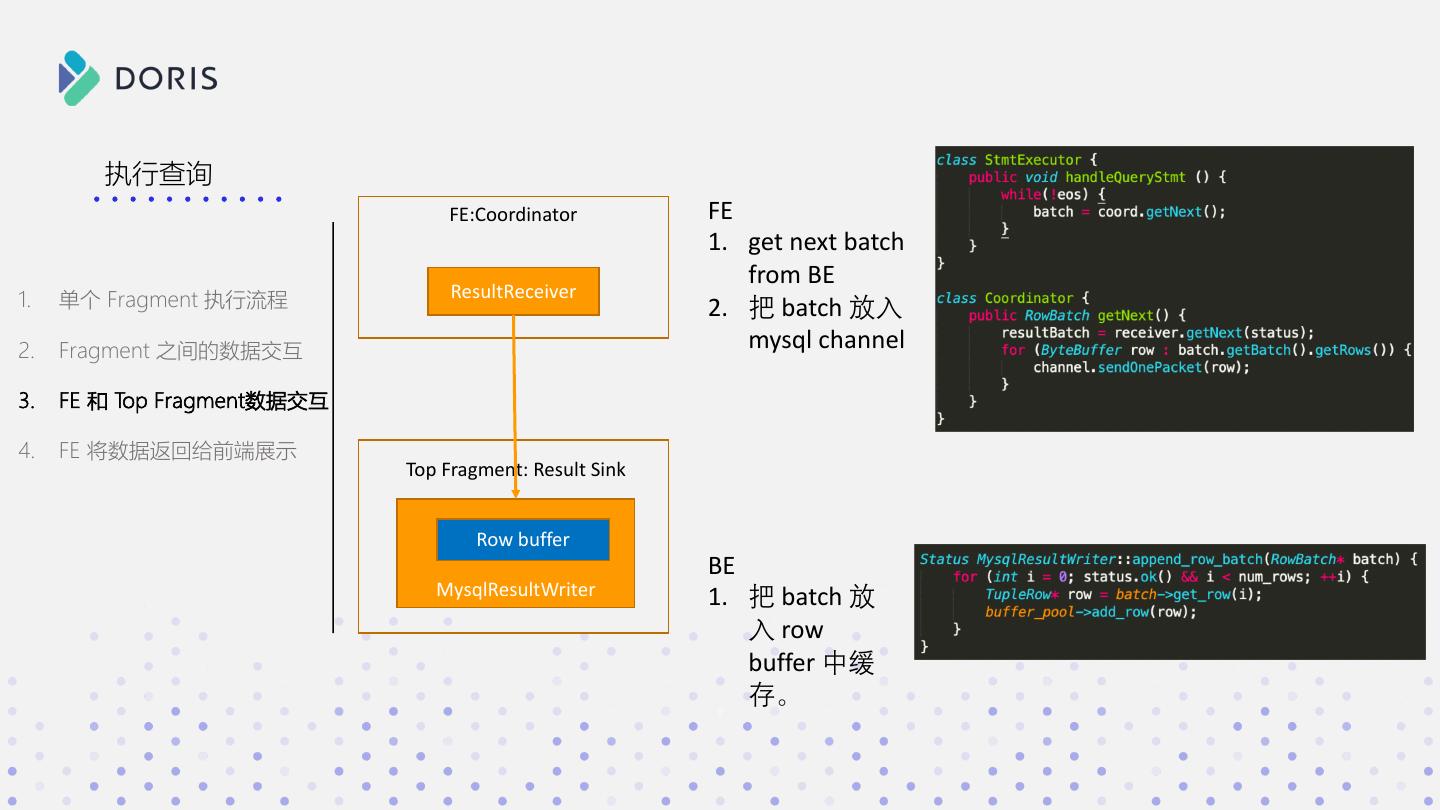

25 . 执行查询 FE:Coordinator FE 1. get next batch from BE 1. 单个 Fragment 执行流程 ResultReceiver 2. 把 batch 放入 2. Fragment 之间的数据交互 mysql channel 3. FE 和 Top Fragment数据交互 4. FE 将数据返回给前端展示 Top Fragment: Result Sink Row buffer BE MysqlResultWriter 1. 把 batch 放 入 row buffer 中缓 存。

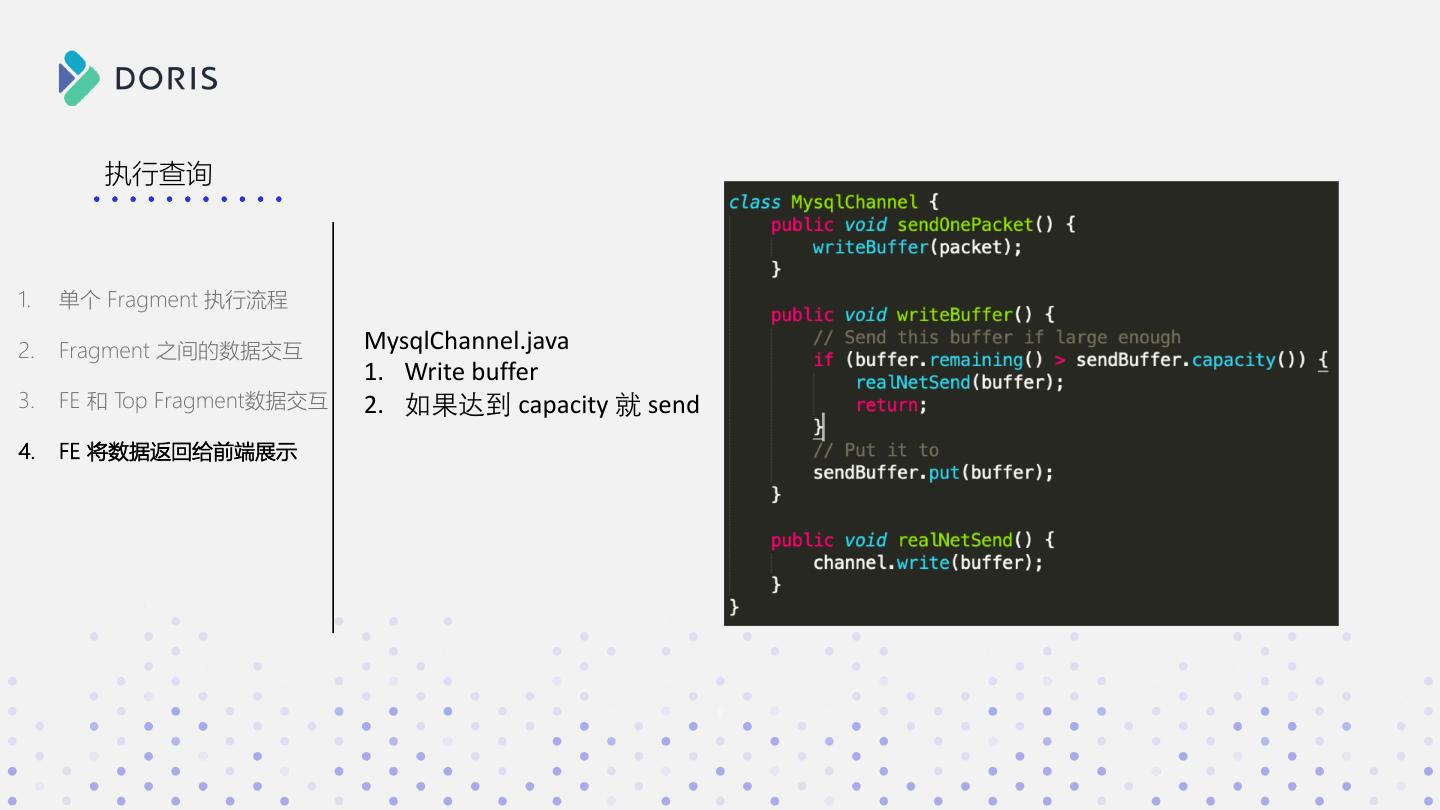

26 . 执行查询 1. 单个 Fragment 执行流程 2. Fragment 之间的数据交互 MysqlChannel.java 1. Write buffer 3. FE 和 Top Fragment数据交互 2. 如果达到 capacity 就 send 4. FE 将数据返回给前端展示

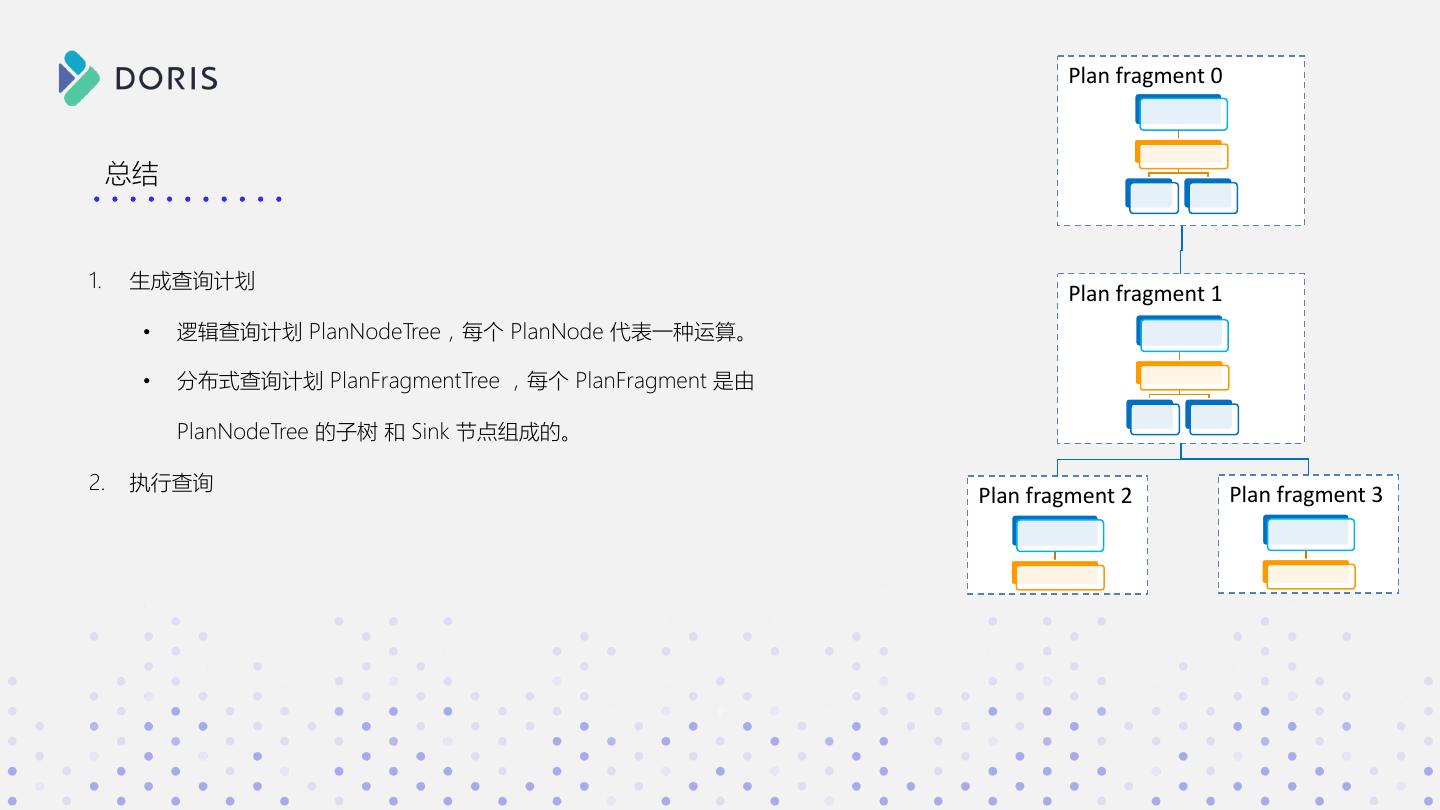

27 . Plan fragment 0 总结 1. 生成查询计划 Plan fragment 1 • 逻辑查询计划 PlanNodeTree,每个 PlanNode 代表一种运算。 • 分布式查询计划 PlanFragmentTree ,每个 PlanFragment 是由 PlanNodeTree 的子树 和 Sink 节点组成的。 2. 执行查询 Plan fragment 2 Plan fragment 3

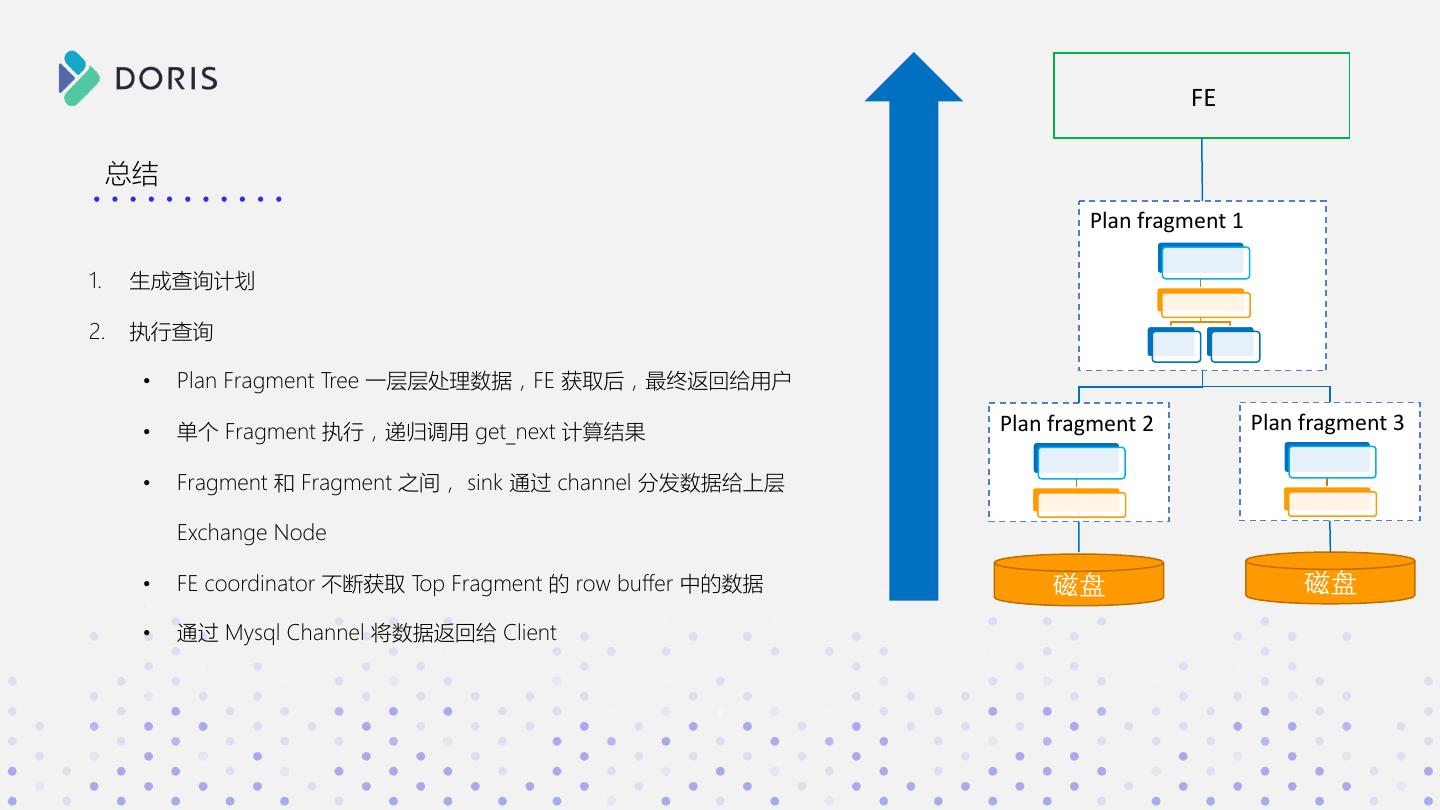

28 . FE 总结 Plan fragment 1 1. 生成查询计划 2. 执行查询 • Plan Fragment Tree 一层层处理数据,FE 获取后,最终返回给用户 • 单个 Fragment 执行,递归调用 get_next 计算结果 Plan fragment 2 Plan fragment 3 • Fragment 和 Fragment 之间, sink 通过 channel 分发数据给上层 Exchange Node • FE coordinator 不断获取 Top Fragment 的 row buffer 中的数据 磁盘 磁盘 • 通过 Mysql Channel 将数据返回给 Client

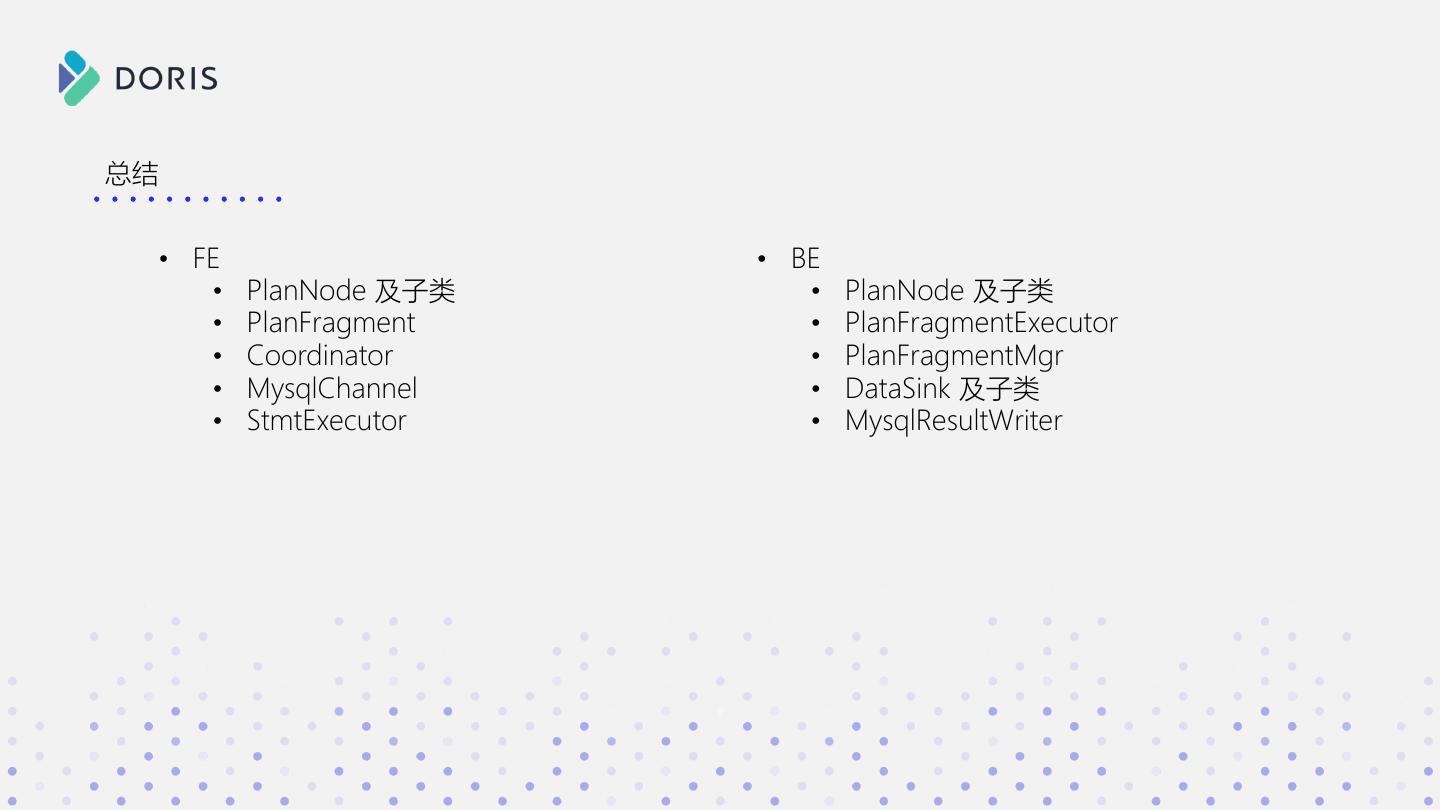

29 .总结 • FE • BE • PlanNode 及子类 • PlanNode 及子类 • PlanFragment • PlanFragmentExecutor • Coordinator • PlanFragmentMgr • MysqlChannel • DataSink 及子类 • StmtExecutor • MysqlResultWriter
