广电5G在电力行业的应用

1 .广电 在电力行业的应用 Applications of Shaanxi Broadcast & TV Network’s 5G 5G 案例应用 陕西广电网络 | 刘红卫 

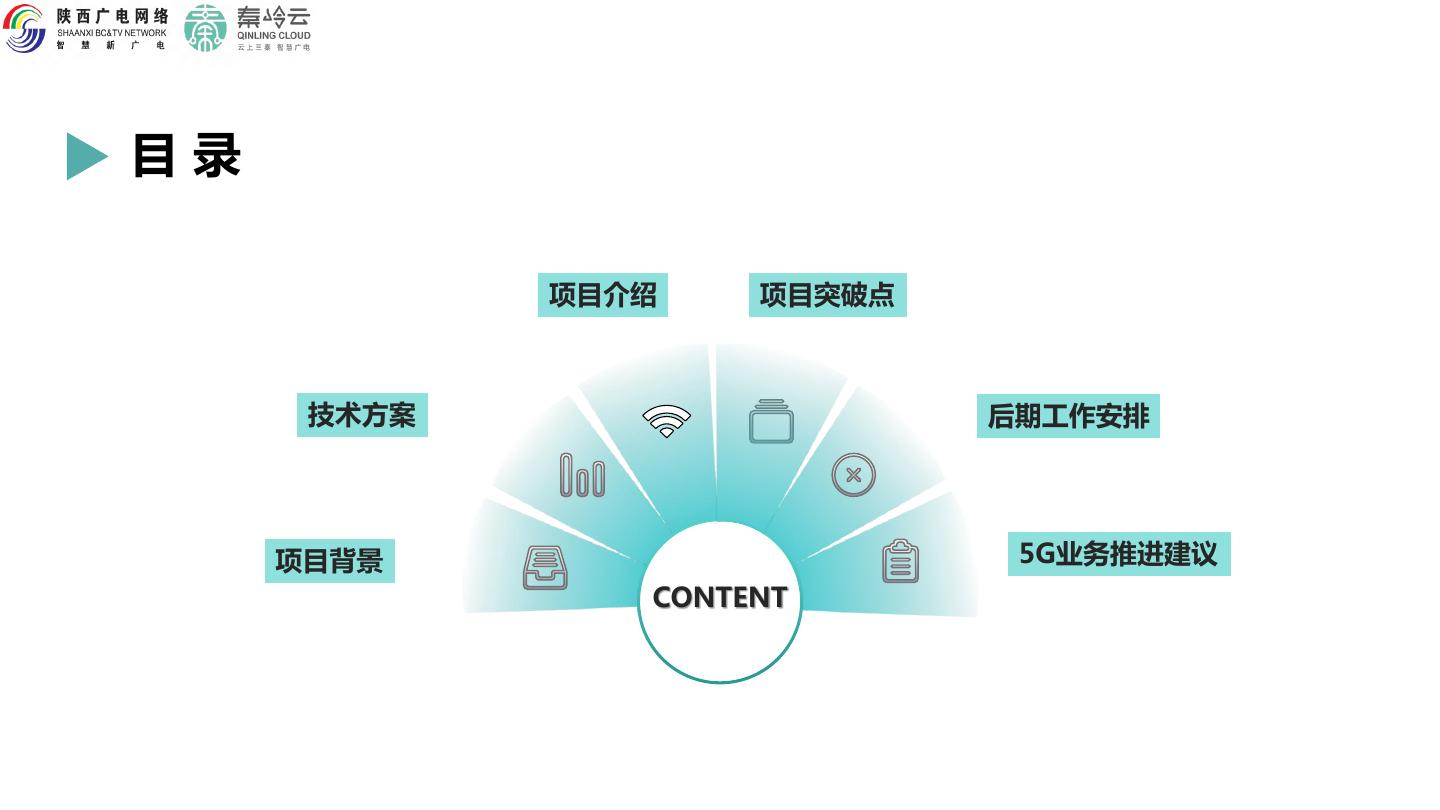

2 .目录 项目介绍 项目突破点 技术方案 后期工作安排 项目背景 5G业务推进建议 CONTENT 

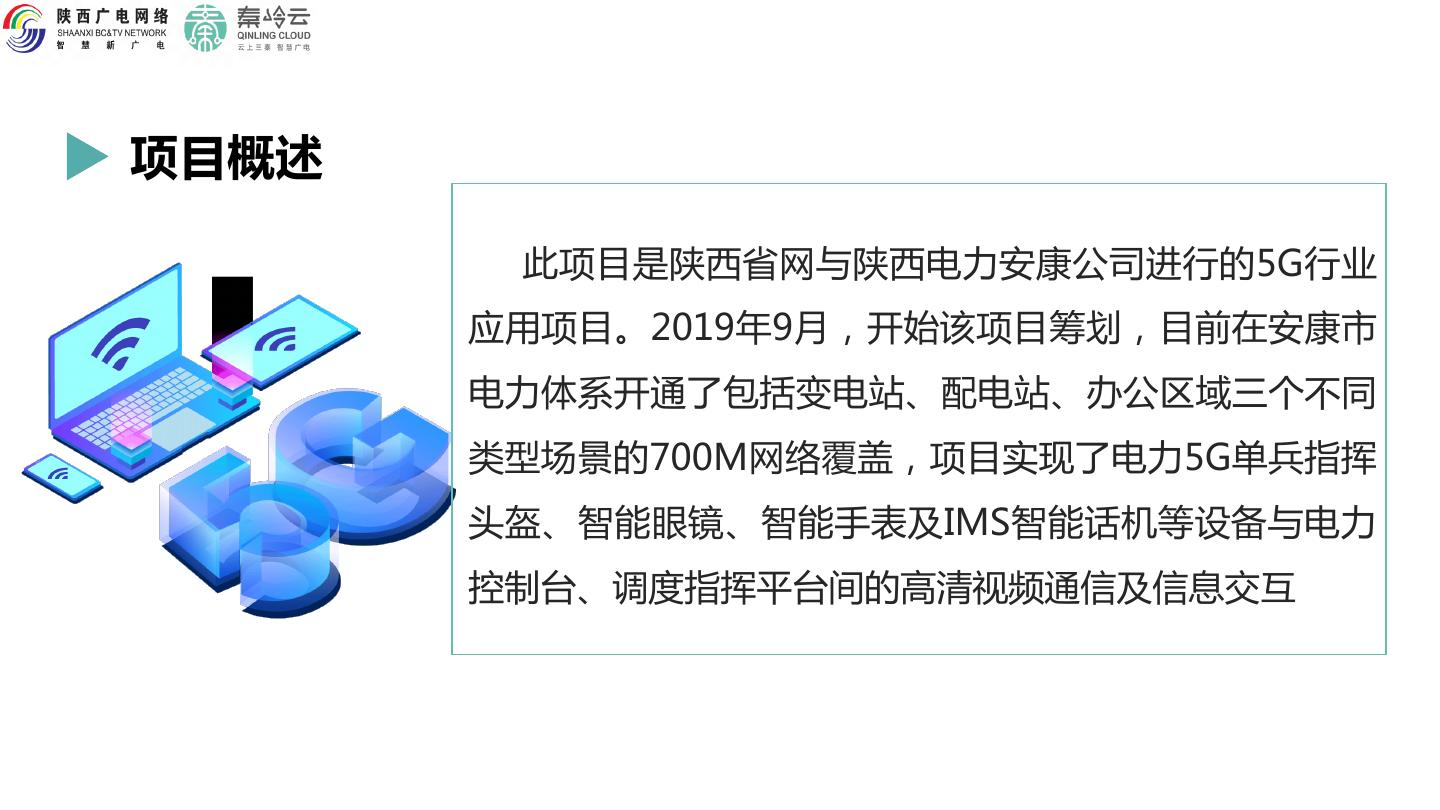

3 .项目概述 此项目是陕西省网与陕西电力安康公司进行的5G行业 应用项目。2019年9月，开始该项目筹划，目前在安康市 电力体系开通了包括变电站、配电站、办公区域三个不同 类型场景的700M网络覆盖，项目实现了电力5G单兵指挥 头盔、智能眼镜、智能手表及IMS智能话机等设备与电力 控制台、调度指挥平台间的高清视频通信及信息交互 

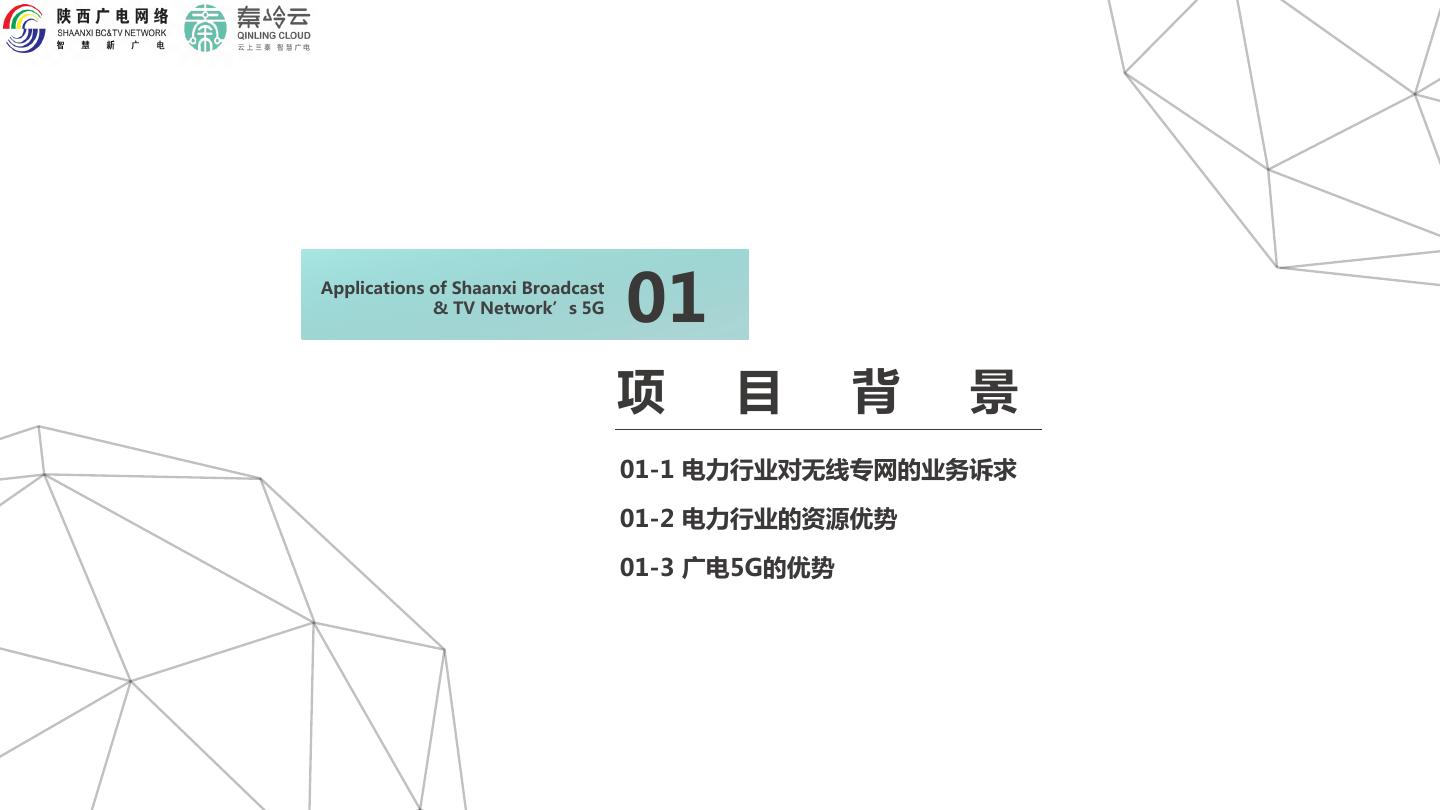

4 .Applications of Shaanxi Broadcast & TV Network’s 5G 01 项 目 背 景 01-1 电力行业对无线专网的业务诉求 01-2 电力行业的资源优势 01-3 广电5G的优势 

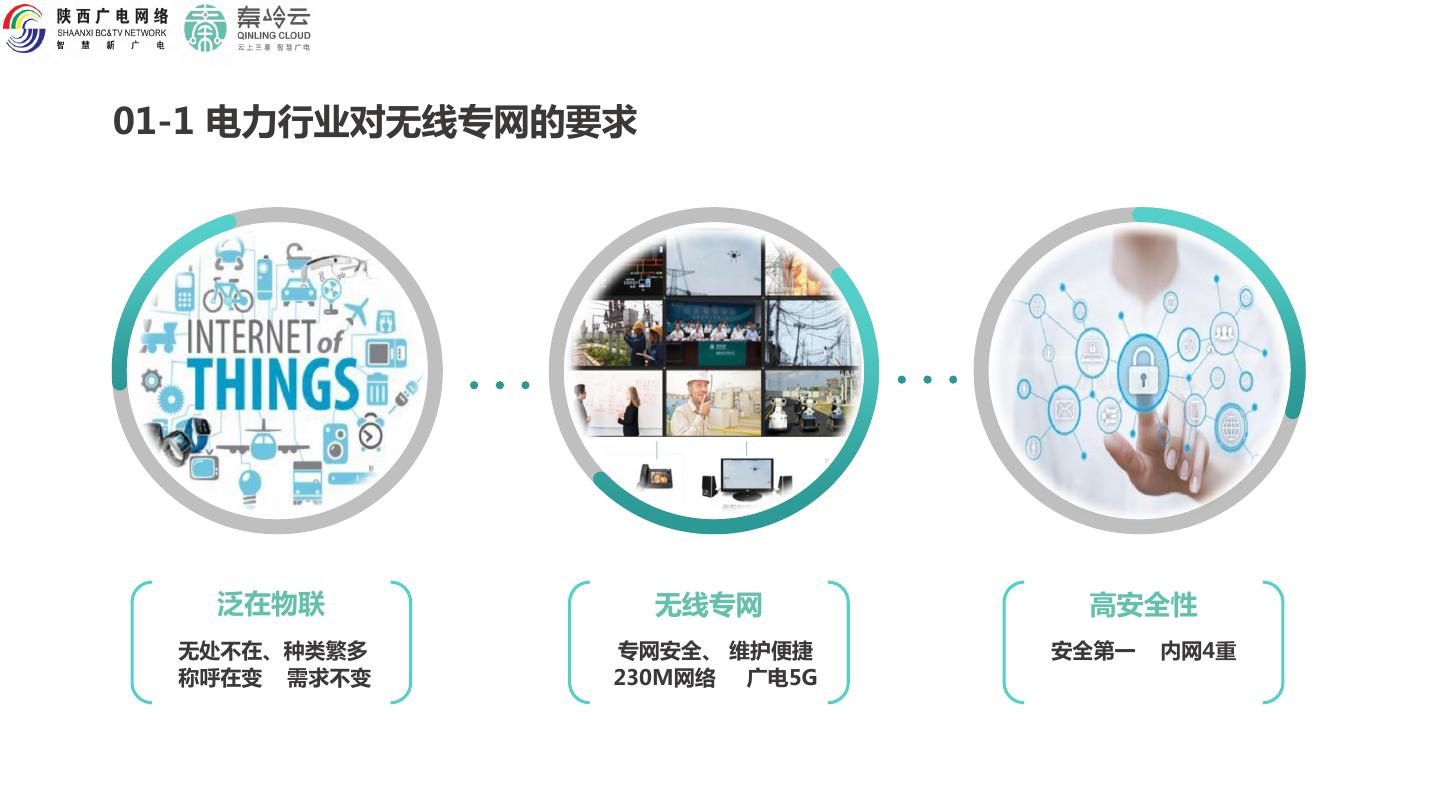

5 .01-1 电力行业对无线专网的要求 您的内容打在这里 泛在物联 无线专网 高安全性 无处不在、种类繁多 专网安全、 维护便捷 安全第一 内网4重 称呼在变 需求不变 230M网络 广电5G 

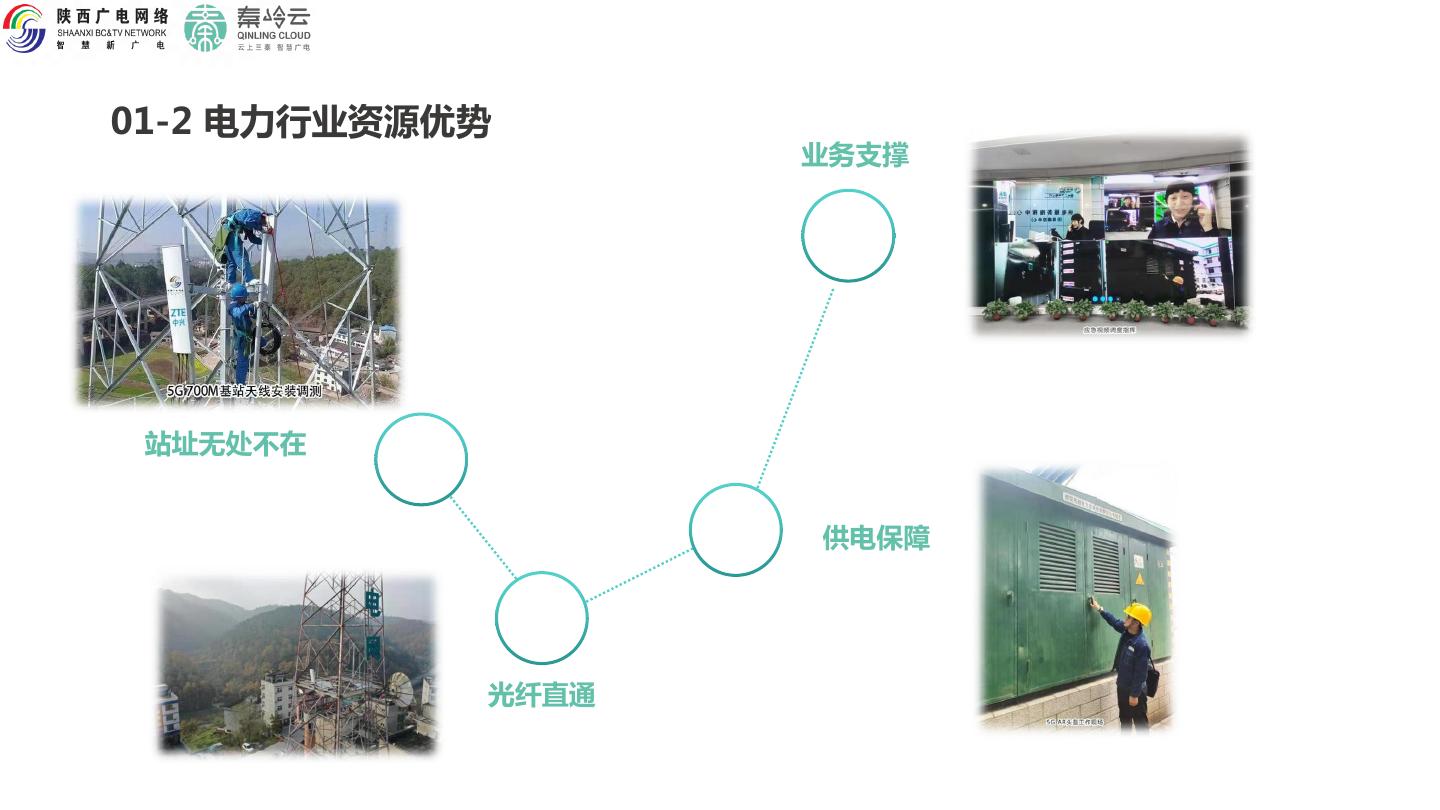

6 .01-2 电力行业资源优势 业务支撑 站址无处不在 供电保障 光纤直通 

7 .01-3 广电5G的优势 700MHz覆盖更好 4 . 9 G 带 宽 更 高 3 . 3 G 设 备 成 熟 没有大众用户 服 务 更 专 业 没有历史包袱 按需服务用户 

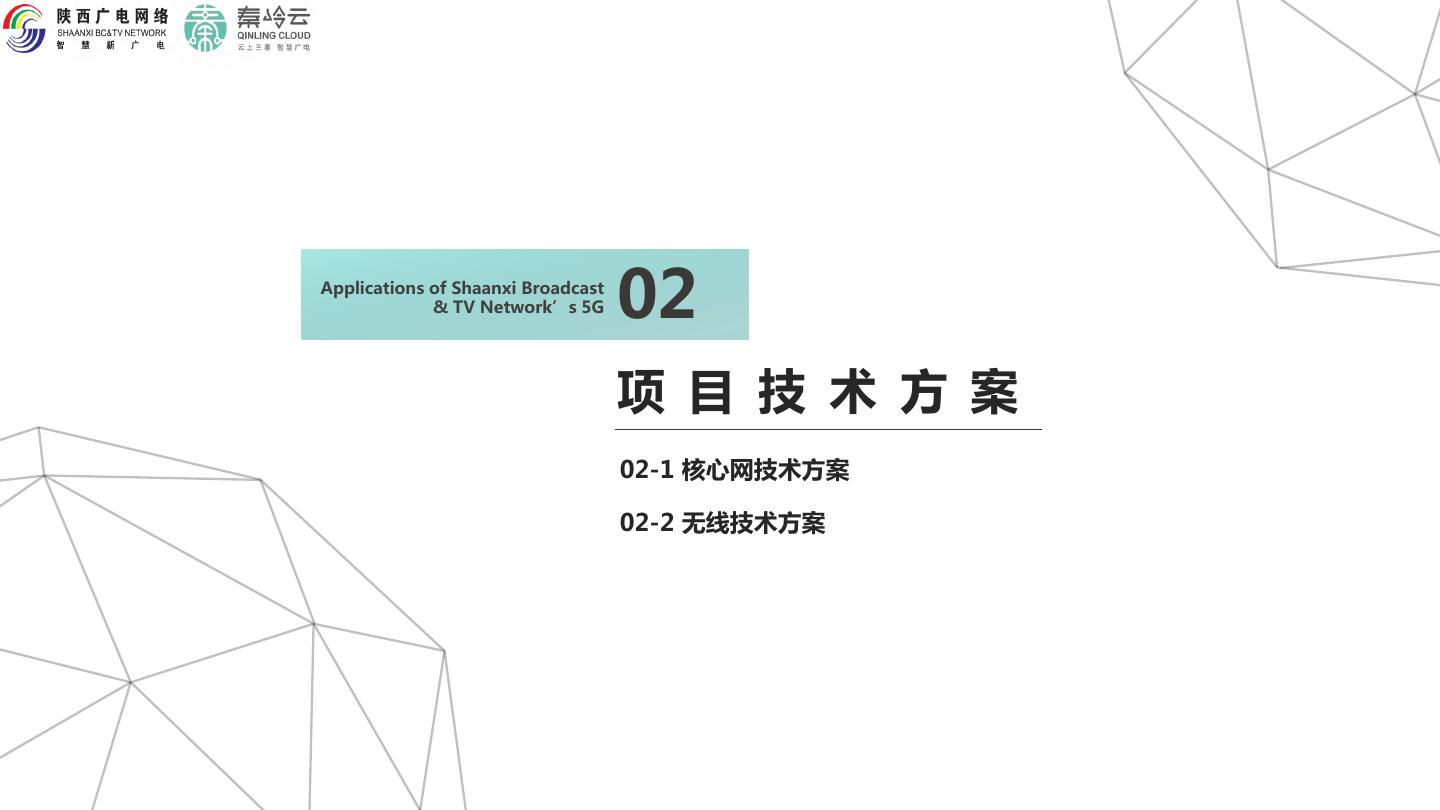

8 .Applications of Shaanxi Broadcast & TV Network’s 5G 02 项 目 技 术 方 案 02-1 核心网技术方案 02-2 无线技术方案 

9 .02-1 核心网下沉 电力园区网络 运营商机房 电力企业服务器及企业应用 5G基站 公网 专网 核心网 传输网 核心网 核心网UPF网元下沉，如连接公网只需要核心网N4/N9接口和运营商 5GC部署方案 公网核心网对接 通过核心网下沉到边缘侧为企业提供基于5G的专网能力，真正实现 “企业数据不出企业”，确保业务数据安全性 在外网中断时，电力内网依然可以保证运行 

10 . 02-2 无线网方案 上行边缘速率2Mbps的覆盖 半径(米) 600 536 381 400 247 163 200 0 FDD 700M 2R NR 2.6G 64R SA NR 3.5G 64R NR 4.9G 64R 各频段覆盖对比 700M与4.9G覆盖对比 基站及配套设计 综合考虑容量和覆盖性能，室内用3.3G微站覆盖，室外用700M（后续700M+4.9G）宏站覆盖。 

11 .Applications of Shaanxi Broadcast & TV Network’s 5G 03 工作场景及实现的业务 03-1 广电5G电力行业实际应用场景 03-2 高清可视 赋能安全装备效率提升 03-3 高清可视 多维度场景展现 03-4 高清可视 与OA/工单消息协同 03-5 电力行业试点场景 

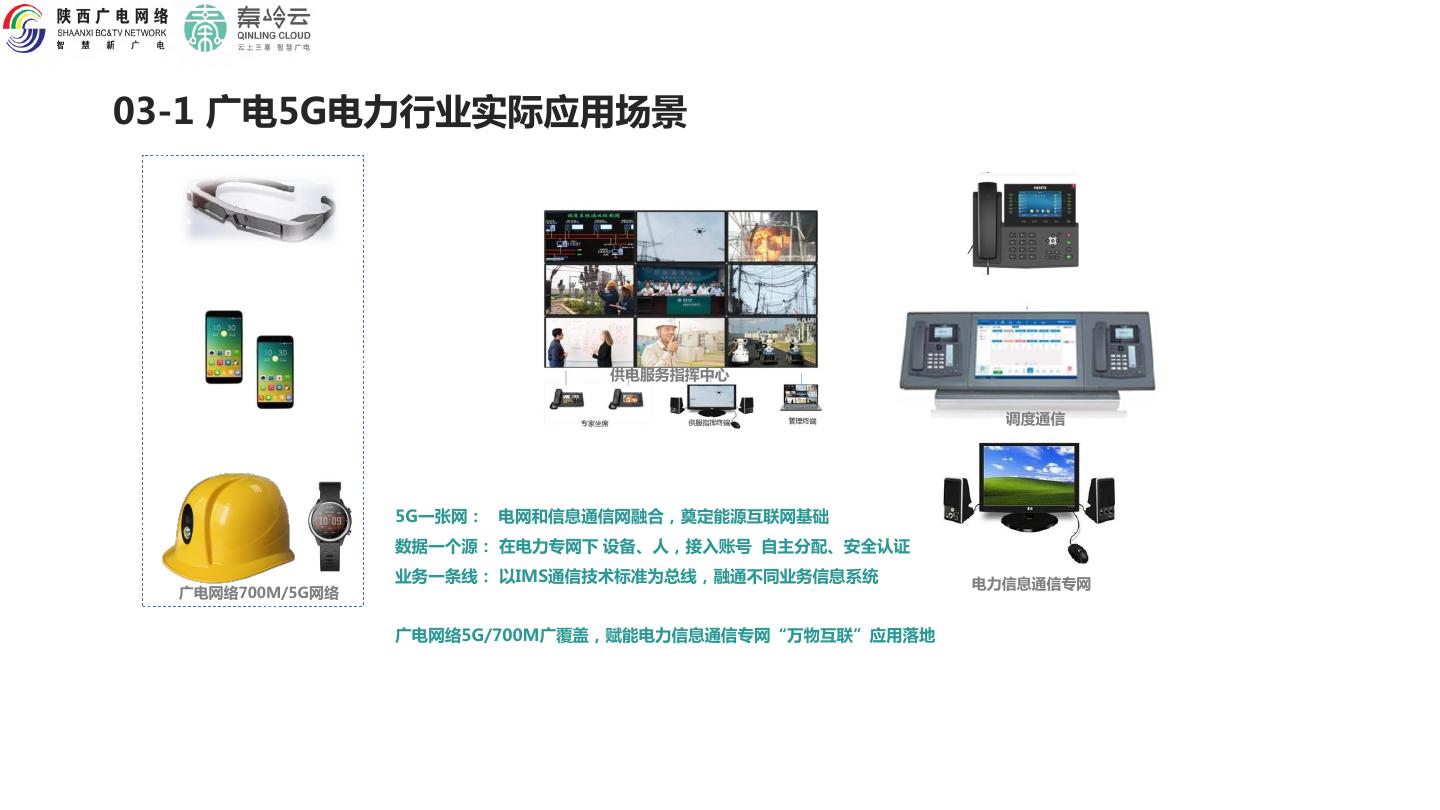

12 .03-1 广电5G电力行业实际应用场景 供电服务指挥中心 调度通信 5G一张网： 电网和信息通信网融合，奠定能源互联网基础 数据一个源： 在电力专网下 设备、人，接入账号 自主分配、安全认证 业务一条线： 以IMS通信技术标准为总线，融通不同业务信息系统 电力信息通信专网 广电网络700M/5G网络 广电网络5G/700M广覆盖，赋能电力信息通信专网“万物互联”应用落地 

13 .03-2 eMBB高清可视 安全高效  单兵指挥：安全、实时、协同、智能 强化一线人员安全意识，可有效适用于日常现场抢修的快速响应、现场视频 交互、现场协同会议、可视调度指挥等。 调度指挥后台  远程指导快速响应； 5G（eMMB）  安全防护和生产人员体征检测于一体；  使用便利，不影响现场施工操作；  突发现场接入视频会议跨部门协同  场景识别安全隐患消息提醒推送  电力信息通信专网系统放号，二次账号分配、安全认证 应急现场/AR头盔 

14 . 03-3 eMBB高清可视 多维度场景展现 5G （eMMB） 目前暂时无法展示  无人机场景画面和VR眼镜画面可同步到指挥后台  多场景远程协同指挥 

15 . 03-4 eMBB高清可视 与OA/工单消息协同 5G（eMMB）  指挥后台可将定位导航、工单消息数据直 接发送给头盔，蓝牙手表  通过头盔和CPE建立施工现场与后台对讲； 抢修现场与OA工单消息协同  供服调度指挥可视频呼叫查看现场情况 

16 .03-5 电力行业试点场景 高清音视频通信应用 高可靠超低时延通信应用 海量物联终端接入通信应用 eMMB(增强型带宽) uRLLC（超低时延） mMTC（超大连接数） 输电线路无人机巡视 配电网主干、分支开关“三遥” 用电信息采集 变电站智能巡检机器人 配电网差动保护 智能汽车充电站/桩采集及智能控制 开闭所视频综合监控 精准负荷控制（用电负荷需求侧响应） 智慧营业厅 分布式电源接入及控制 现场施工作业安全管控 试点现状 目前多数还处于5G应用场景验证探索阶段，没有全场景应用落地 陕西广电5G试点项目建立在电力应用落地IMS平台项目上，解决了如下问题： 1、5G专网与和公网之间的隔离防护问题。 2、5G专网电力行业对终端安全接入认证管理问题。 

17 .Applications of Shaanxi Broadcast & TV Network’s 5G 04 应用实现的突破点 

18 . 跨网络 700M无信号覆盖区域 物理隔离互通问题 保持业务连续不断 700M网络无信号覆盖区域保持业务平滑呼转，完成了其他运营商网络与电力专 网的语音、视频和数据的物理隔离及互通 

19 .Applications of Shaanxi Broadcast & TV Network’s 5G 05 后 期 工 作 安 排 

20 . 现行变电站网络覆盖方案优化  业务与建网成本匹配  终端模块支持 

21 .Applications of Shaanxi Broadcast & TV Network’s 5G 06 广电5G业务推进建议 

22 .广电5G业务点 行业 To B 政企 

23 .1 积累行业经验 验证技术可行性 利用700MHz频段覆盖，基于独立组网（SA）架构进行5G网络部署，开展电力 垂直行业不同业务应用场景的试验试点，不断优化 积累电力行业需求分析、 方案设计、项目建设及项目系统集成经验，为广电5G行业用户发展探索模式。 2 积累项目经验 探索与电力在5G领域的合作模式 配合广电国网5G试验网建设，开展陕西广电的“5G试点”项目，探索和验证 广电5G网络应用场景、业务类型及合作模式，积累项目经验，目标是在集客 业务传统项目集成收入、后期运营服务收入之外，探索广电5G流量结算收入、 终端连接收入等商业模式，为广电5G积累市场、业务和运营经验 

24 .谢谢大家
