同程艺龙 DataBase Mesh 方案与 TiDB 如何结缘

  1. 业界应用接入数据库的解决方案有哪些;
  2. 各个解决方案之间的优缺点;
  3. 同程艺龙的方案目前状况和未来规划;
  4. 与 TiDB 的结缘,可以为业界解决哪些问题;
  5. 彩蛋
展开查看详情

1. 同程艺⻰ DB Mesh For TiDB&MySQL

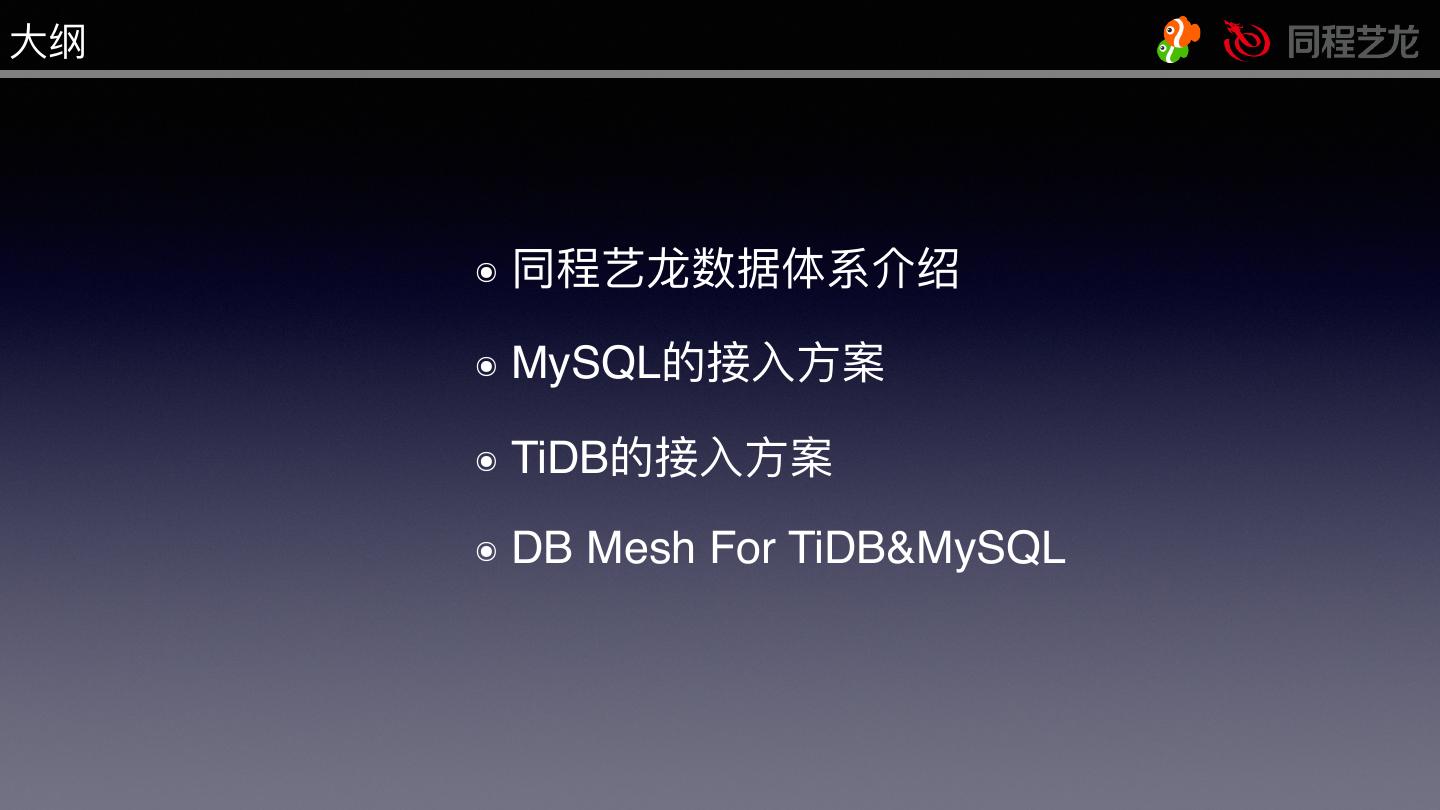

2.⼤纲 ๏ 同程艺⻰数据体系介绍 ๏ MySQL的接⼊⽅案 ๏ TiDB的接⼊⽅案 ๏ DB Mesh For TiDB&MySQL

3.同程艺⻰数据体系介绍

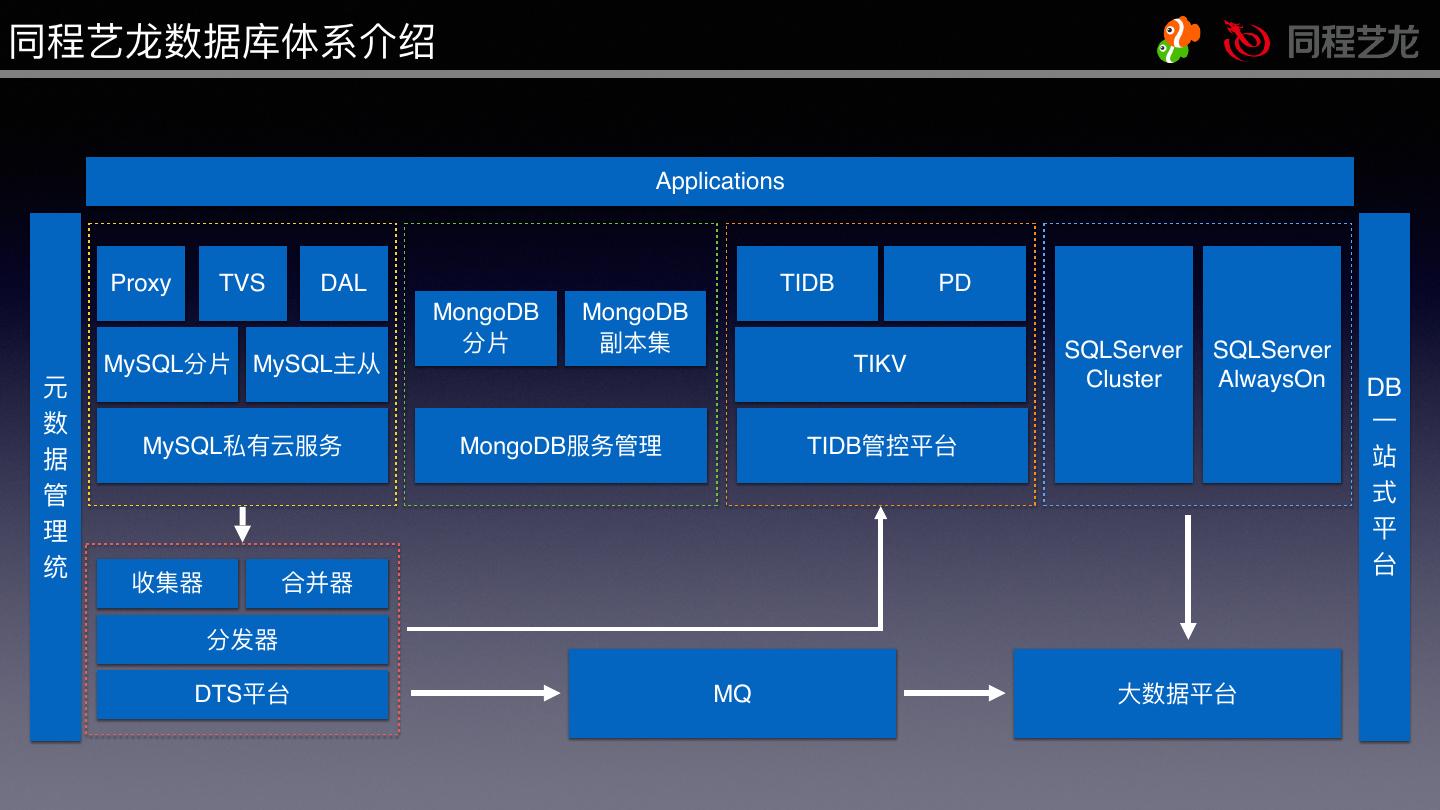

4.同程艺⻰数据库体系介绍 Applications Proxy TVS DAL TIDB PD MongoDB MongoDB 分⽚ 副本集 SQLServer SQLServer MySQL分⽚ MySQL主从 TIKV 元 Cluster AlwaysOn DB 数 ⼀ MySQL私有云服务 MongoDB服务管理 TIDB管控平台 站 据 管 式 理 平 统 台 收集器 合并器 分发器 DTS平台 MQ ⼤数据平台

5.MySQL接⼊⽅案

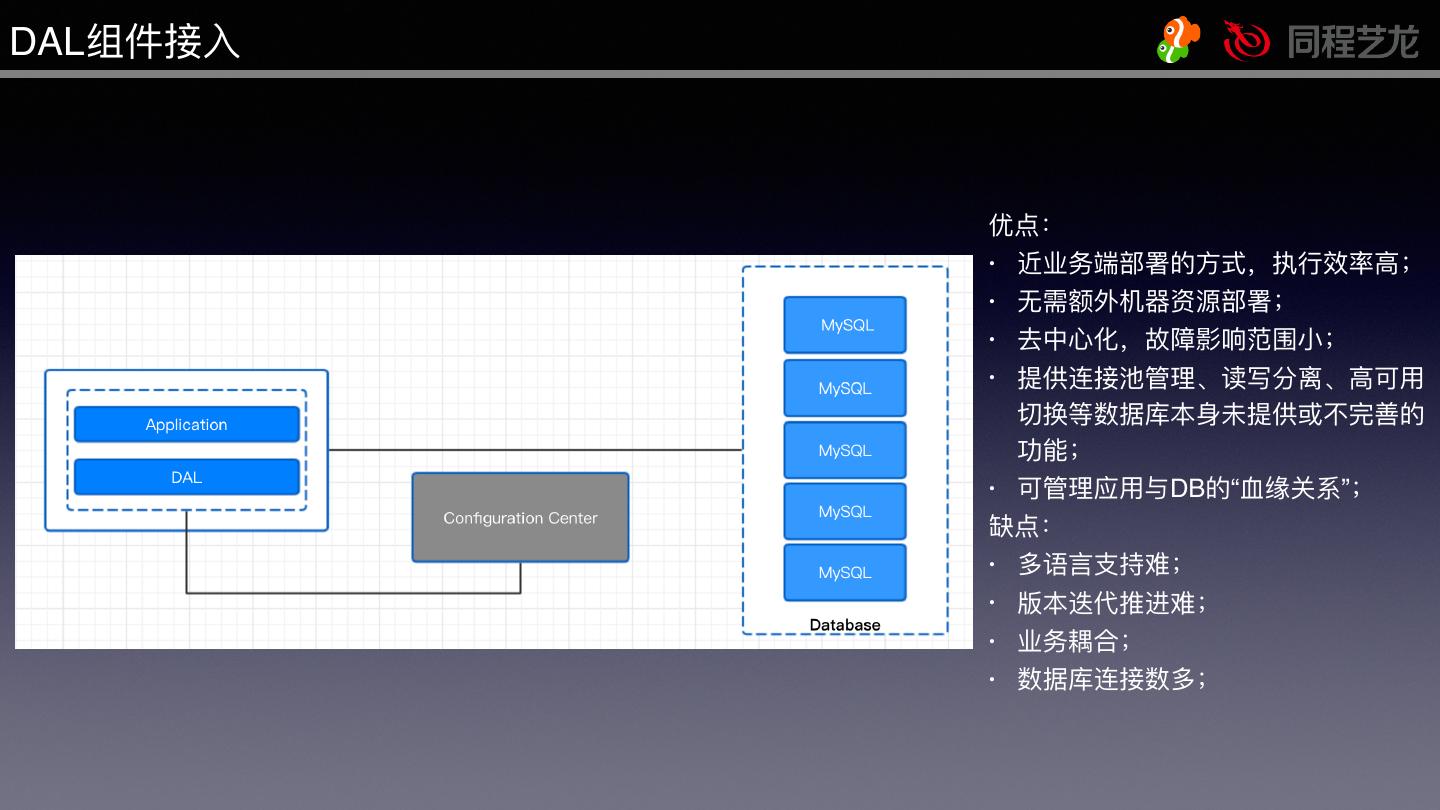

6.DAL组件接⼊ 优点: • 近业务端部署的⽅式,执⾏效率⾼; • ⽆需额外机器资源部署; • 去中⼼化,故障影响范围⼩; • 提供连接池管理、读写分离、⾼可⽤ 切换等数据库本身未提供或不完善的 功能; • 可管理应⽤与DB的“⾎缘关系”; 缺点: • 多语⾔⽀持难; • 版本迭代推进难; • 业务耦合; • 数据库连接数多;

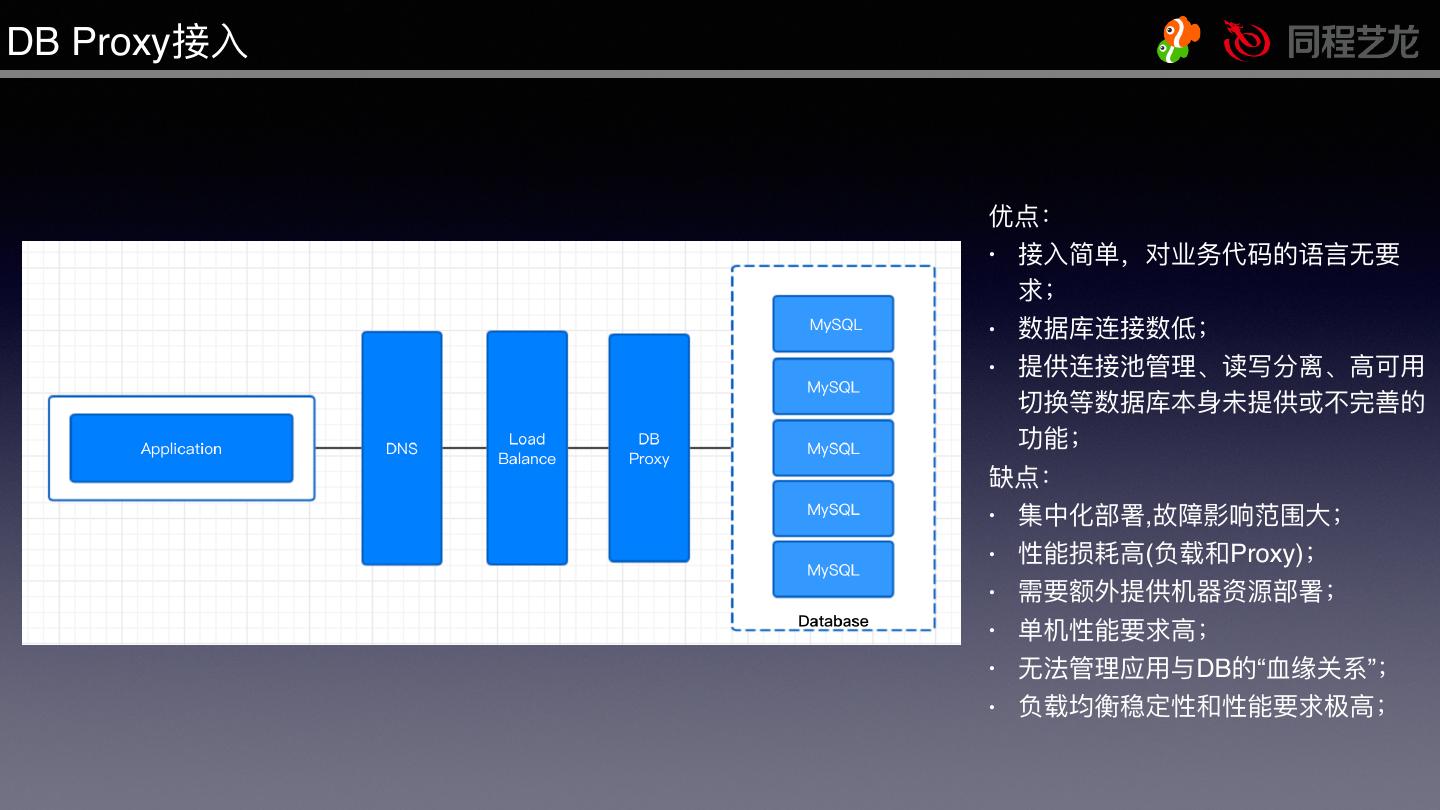

7.DB Proxy接⼊ 优点: • 接⼊简单,对业务代码的语⾔⽆要 求; • 数据库连接数低; • 提供连接池管理、读写分离、⾼可⽤ 切换等数据库本身未提供或不完善的 功能; 缺点: • 集中化部署,故障影响范围⼤; • 性能损耗⾼(负载和Proxy); • 需要额外提供机器资源部署; • 单机性能要求⾼; • ⽆法管理应⽤与DB的“⾎缘关系”; • 负载均衡稳定性和性能要求极⾼;

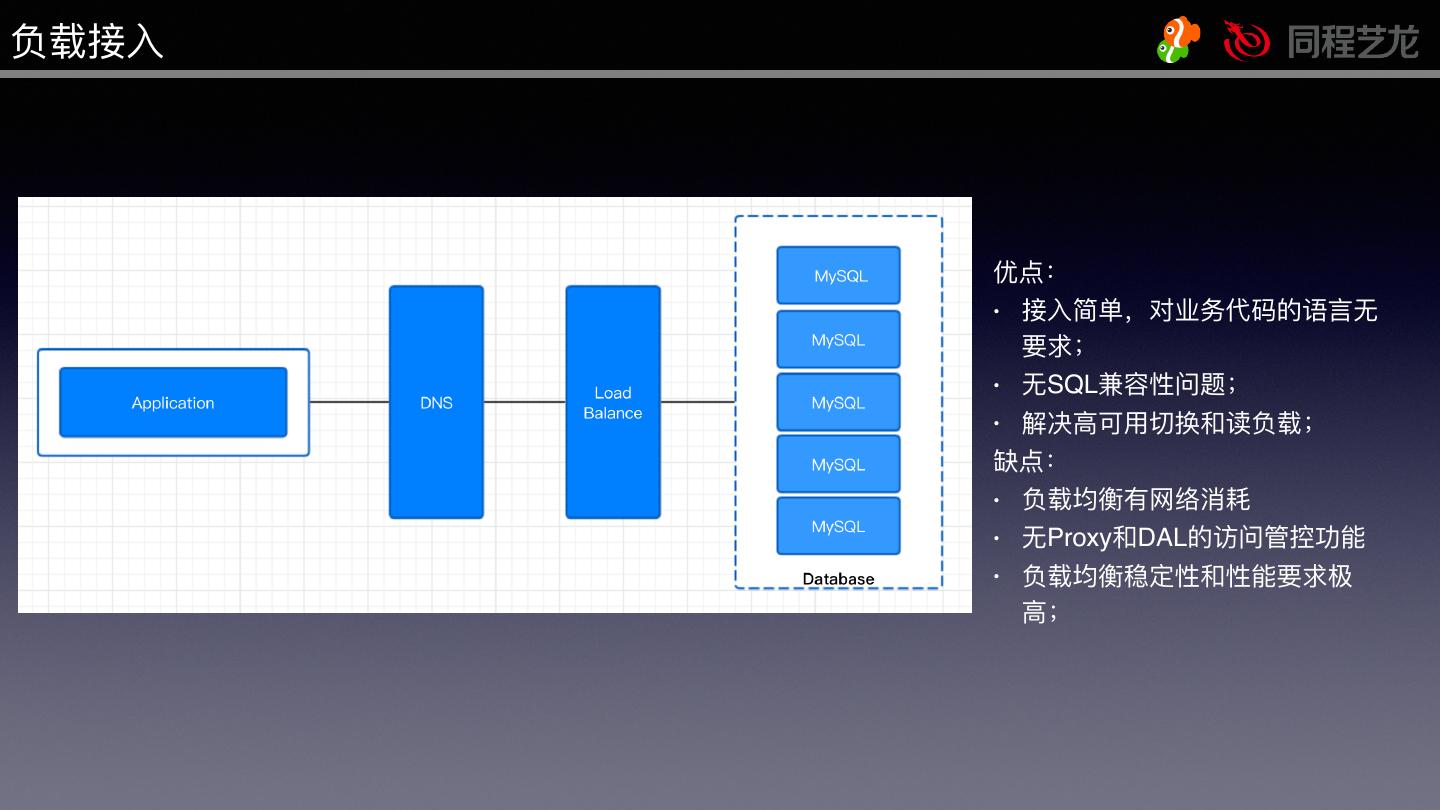

8.负载接⼊ 优点: • 接⼊简单,对业务代码的语⾔⽆ 要求; • ⽆SQL兼容性问题; • 解决⾼可⽤切换和读负载; 缺点: • 负载均衡有⽹络消耗 • ⽆Proxy和DAL的访问管控功能 • 负载均衡稳定性和性能要求极 ⾼;

9.TiDB接⼊⽅案

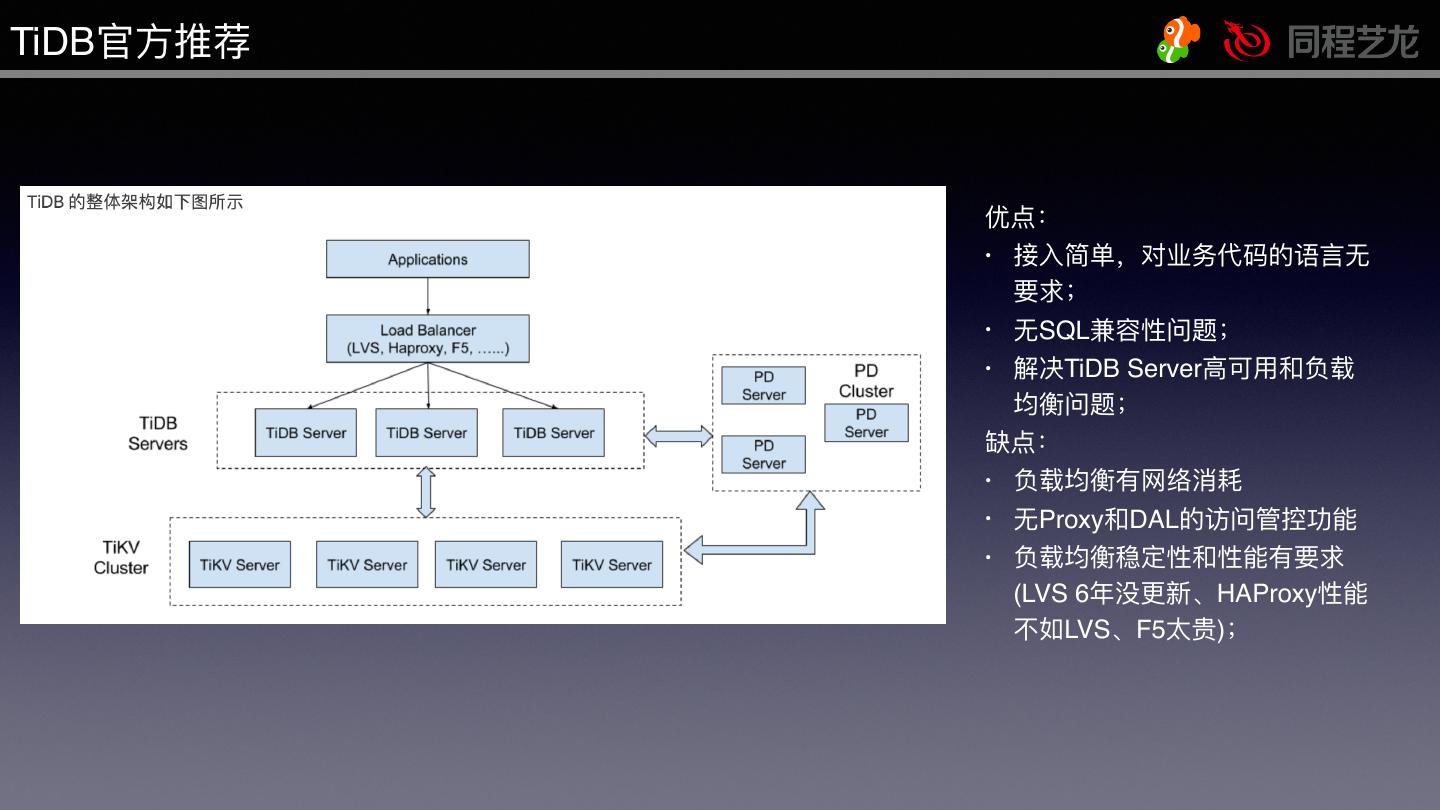

10.TiDB官⽅推荐 优点: • 接⼊简单,对业务代码的语⾔⽆ 要求; • ⽆SQL兼容性问题; • 解决TiDB Server⾼可⽤和负载 均衡问题; 缺点: • 负载均衡有⽹络消耗 • ⽆Proxy和DAL的访问管控功能 • 负载均衡稳定性和性能有要求 (LVS 6年没更新、HAProxy性能 不如LVS、F5太贵);

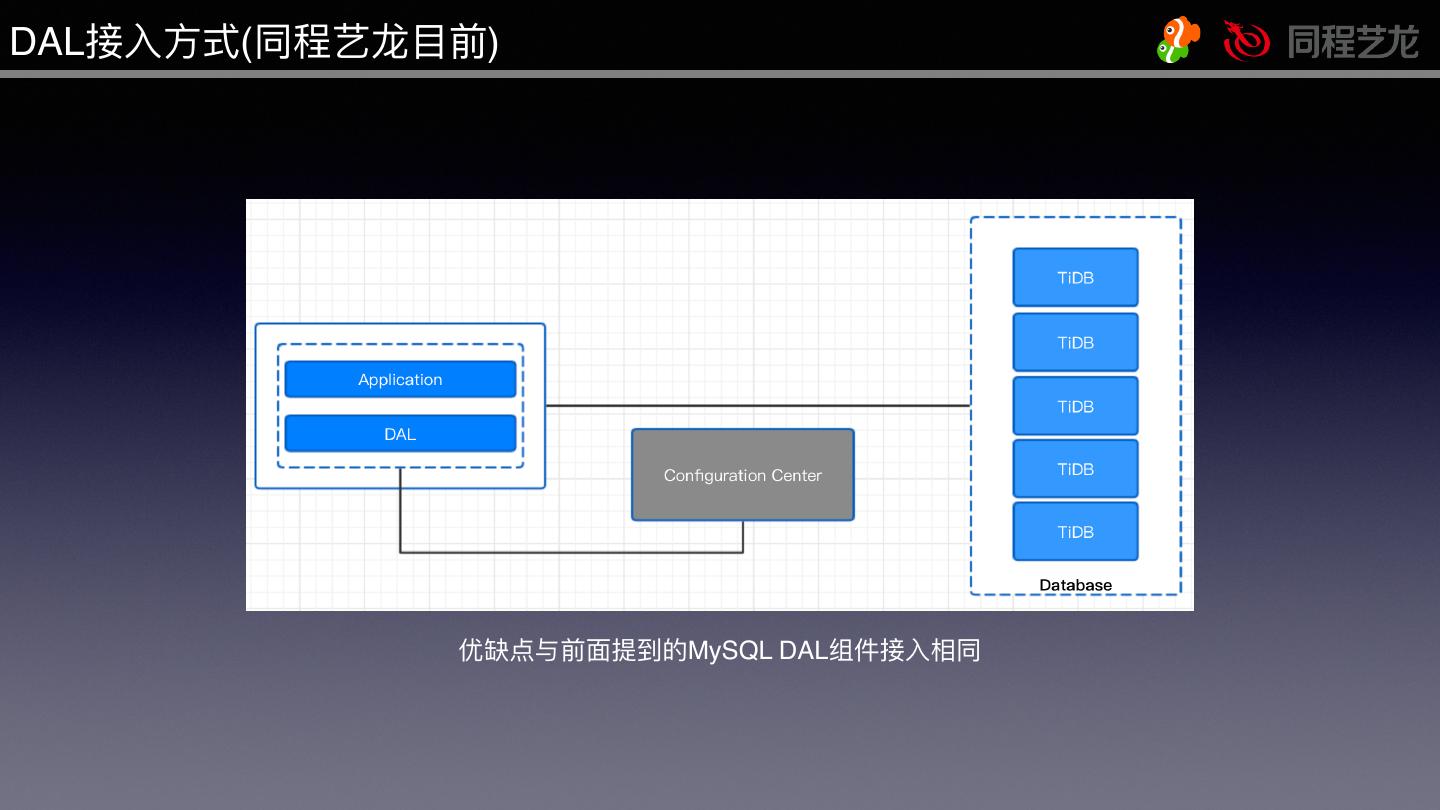

11.DAL接⼊⽅式(同程艺⻰⽬前) 优缺点与前⾯提到的MySQL DAL组件接⼊相同

12.DB Mesh For TiDB&MySQL

13.DB Mesh DB Mesh的理念来⾃于Service Mesh,也被形象称为Sidecar模式(如下图)。业务代码(相当于主驾驶),外挂⼀ 个代理(挎⽃),代理除了负责服务发现和负载均衡,还负责连接路由、限流、监控和访问⽇志等功能,这些功能 是具体业务⽆关的,属于跨横切⾯关注点范畴。通过这种解耦的部署模式可以极⼤提升基础架服务的版本迭代 推进速度。同时这也是⼀个Cloud Native的解决⽅案,完美适配Kubernetes架构。

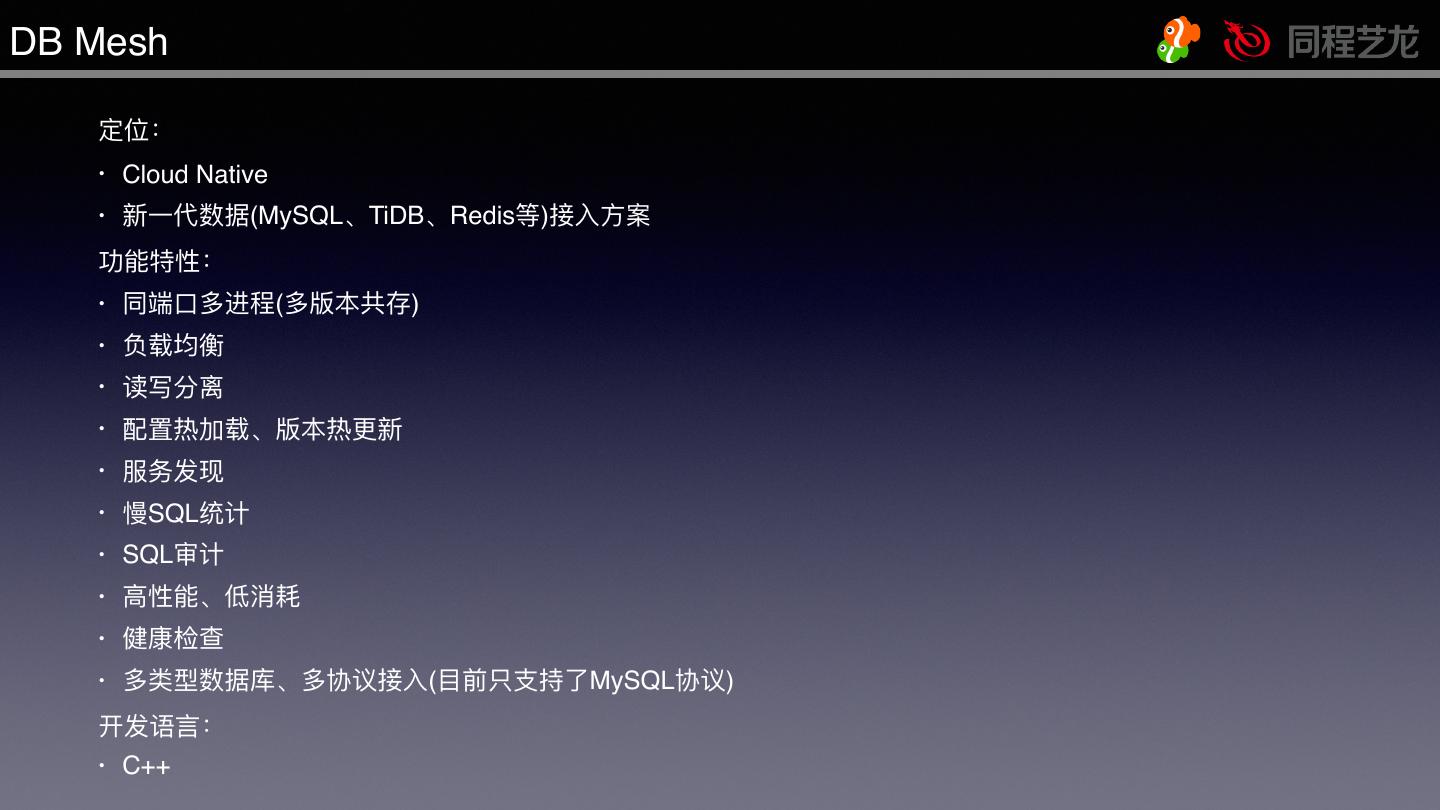

14.DB Mesh 定位: • Cloud Native • 新⼀代数据(MySQL、TiDB、Redis等)接⼊⽅案 功能特性: • 同端⼝多进程(多版本共存) • 负载均衡 • 读写分离 • 配置热加载、版本热更新 • 服务发现 • 慢SQL统计 • SQL审计 • ⾼性能、低消耗 • 健康检查 • 多类型数据库、多协议接⼊(⽬前只⽀持了MySQL协议) 开发语⾔: • C++

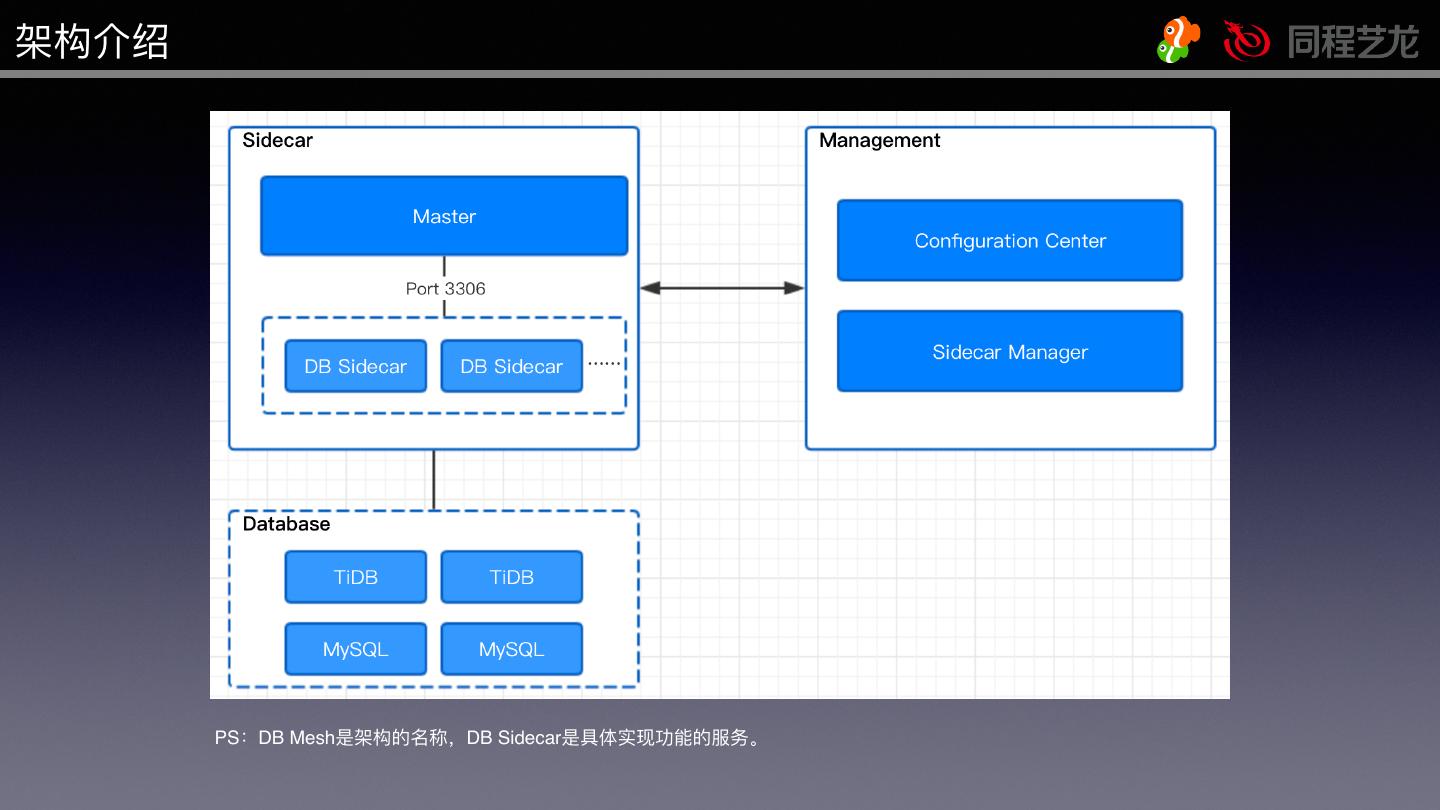

15.架构介绍 PS:DB Mesh是架构的名称,DB Sidecar是具体实现功能的服务。

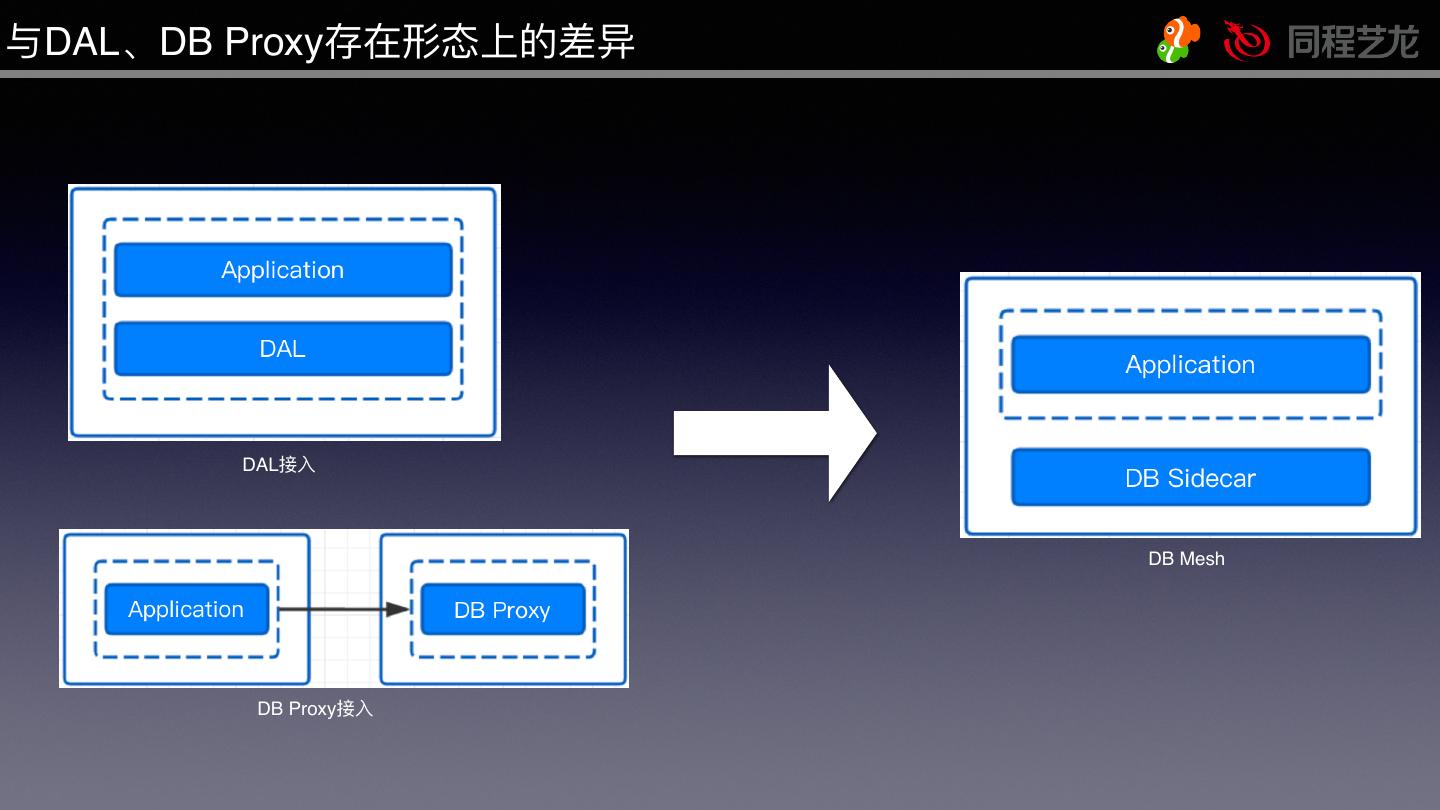

16.与DAL、DB Proxy存在形态上的差异 DAL接⼊ DB Mesh DB Proxy接⼊

17.核⼼模块 协议:前后端MySQL协议 连接管理:负责前后端连接池管理 解析器:解析SQL语句 预处理:绑定参数,prepare,execute;事务处理 路由管理:结合配置中⼼,利⽤应⽤标识和库信息,分配指定 后端连接 监听器:前后端的事件监听 执⾏器:处理接受到的事件,如登录、转发、错误处理等 配置管理:watch配置中⼼,发现配置更新则拉起;启动拉去配 置等 定时器:处理周期任务,统计信息上报等 守护线程:处理运维命令

18.⼯作流

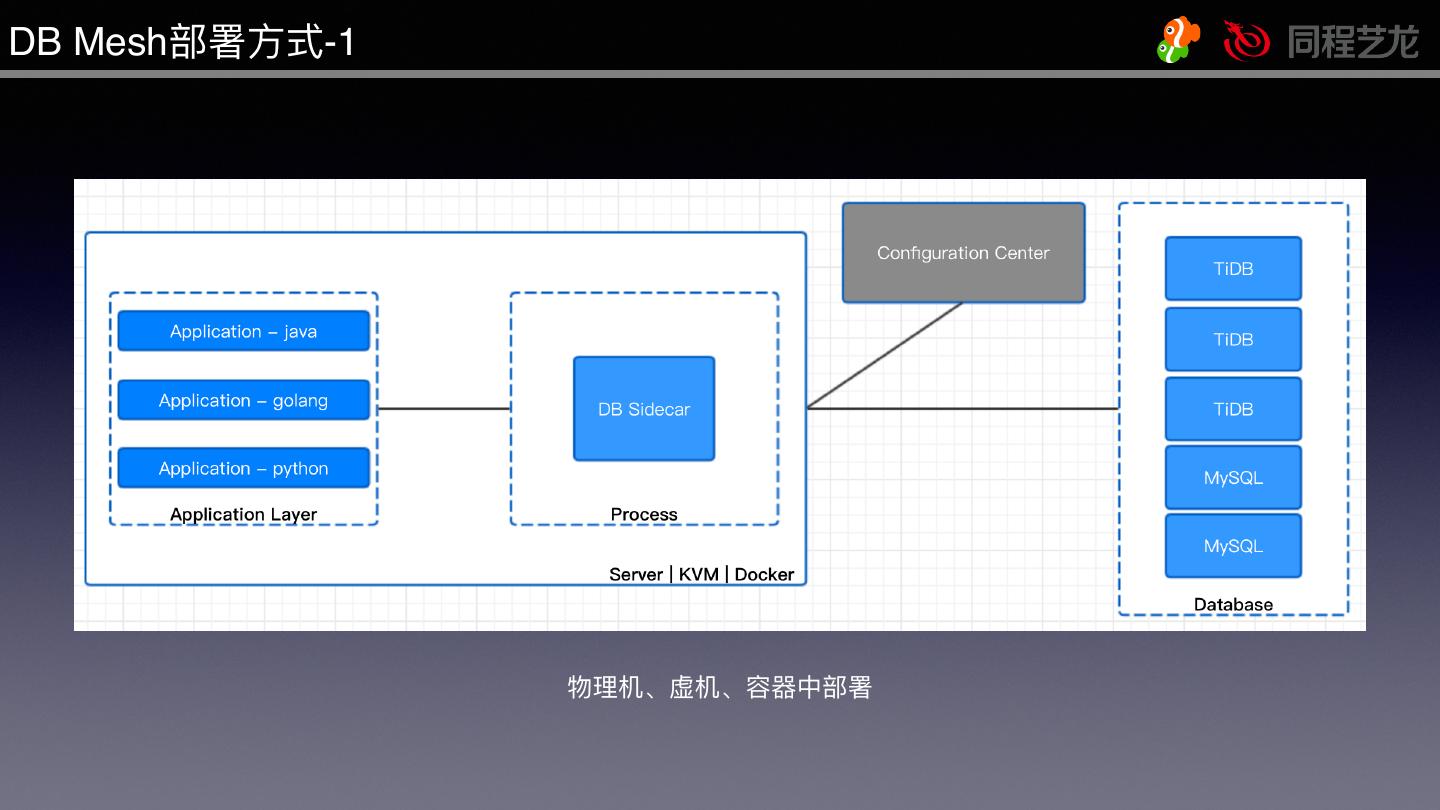

19.DB Mesh部署⽅式-1 物理机、虚机、容器中部署

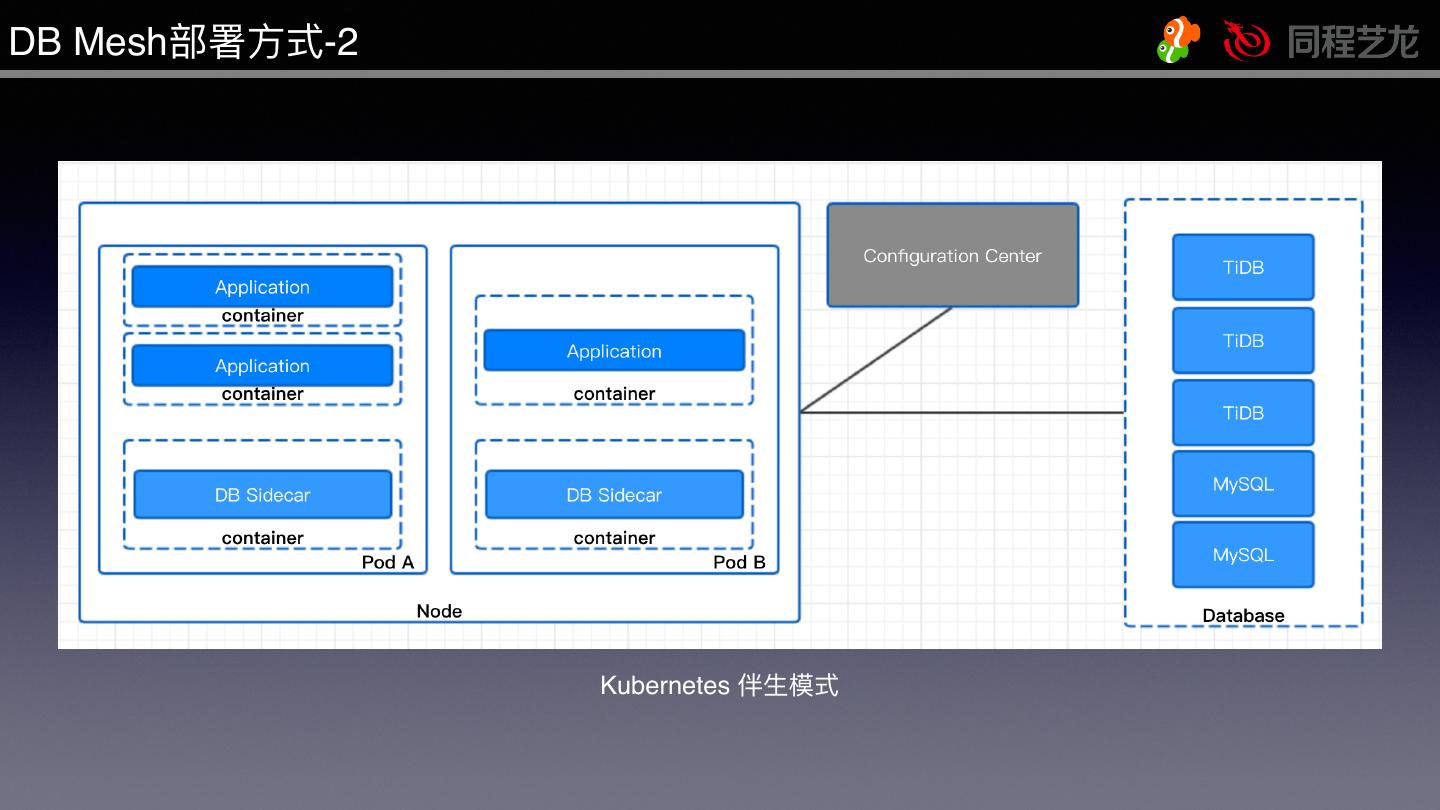

20.DB Mesh部署⽅式-2 Kubernetes 伴⽣模式

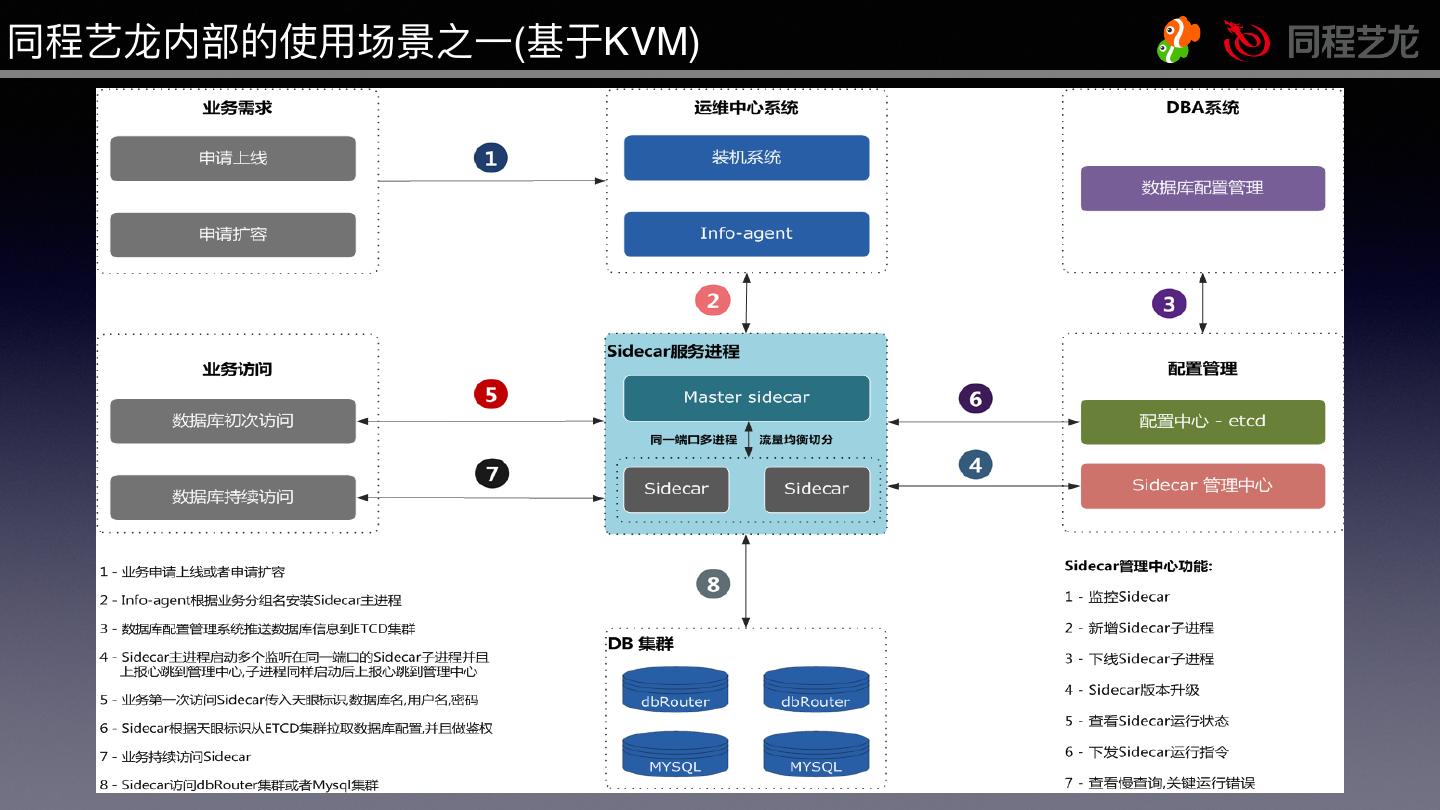

21.同程艺⻰内部的使⽤场景之⼀(基于KVM)

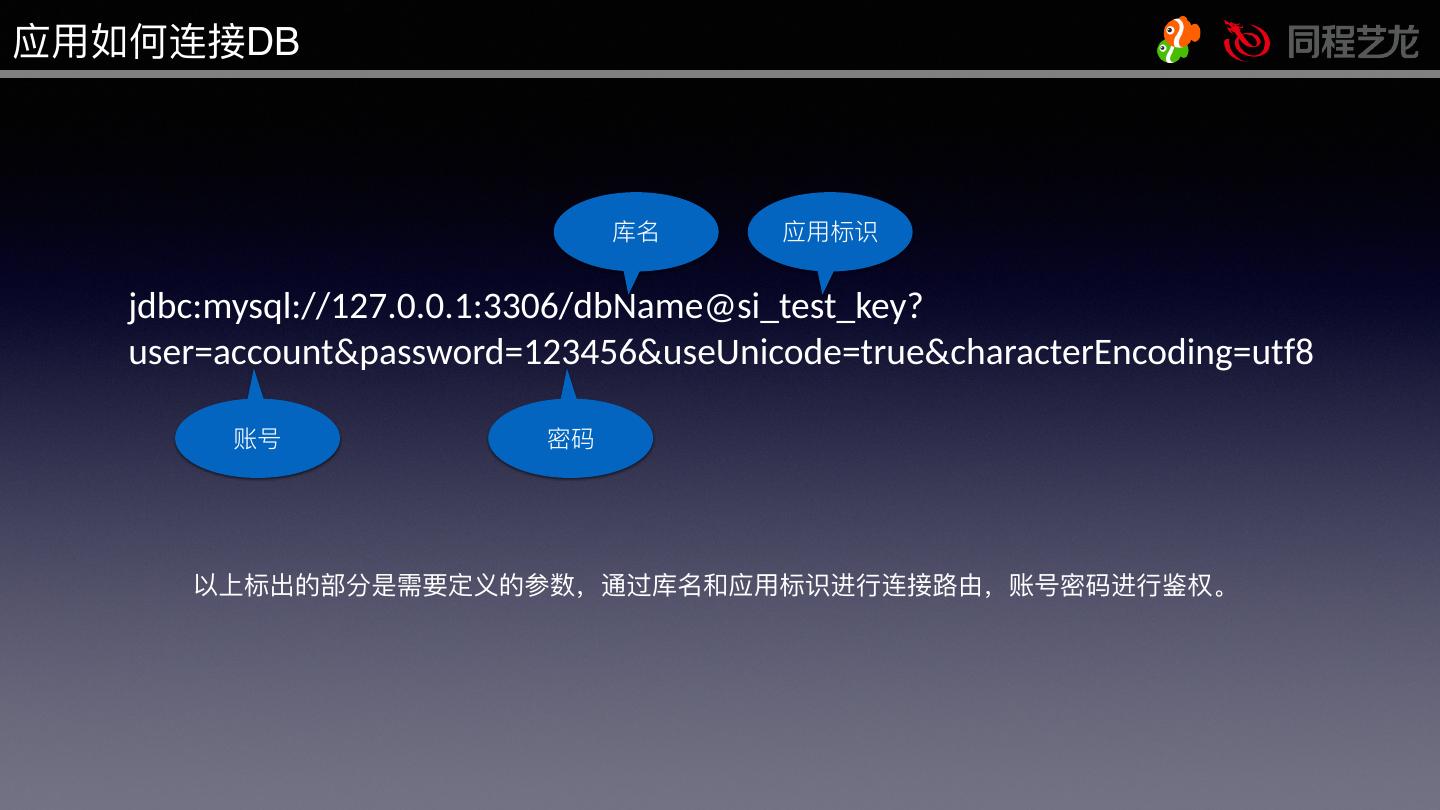

22.应⽤如何连接DB 库名 应⽤标识 jdbc:mysql://127.0.0.1:3306/dbName@si_test_key? user=account&password=123456&useUnicode=true&characterEncoding=utf8 账号 密码 以上标出的部分是需要定义的参数,通过库名和应⽤标识进⾏连接路由,账号密码进⾏鉴权。

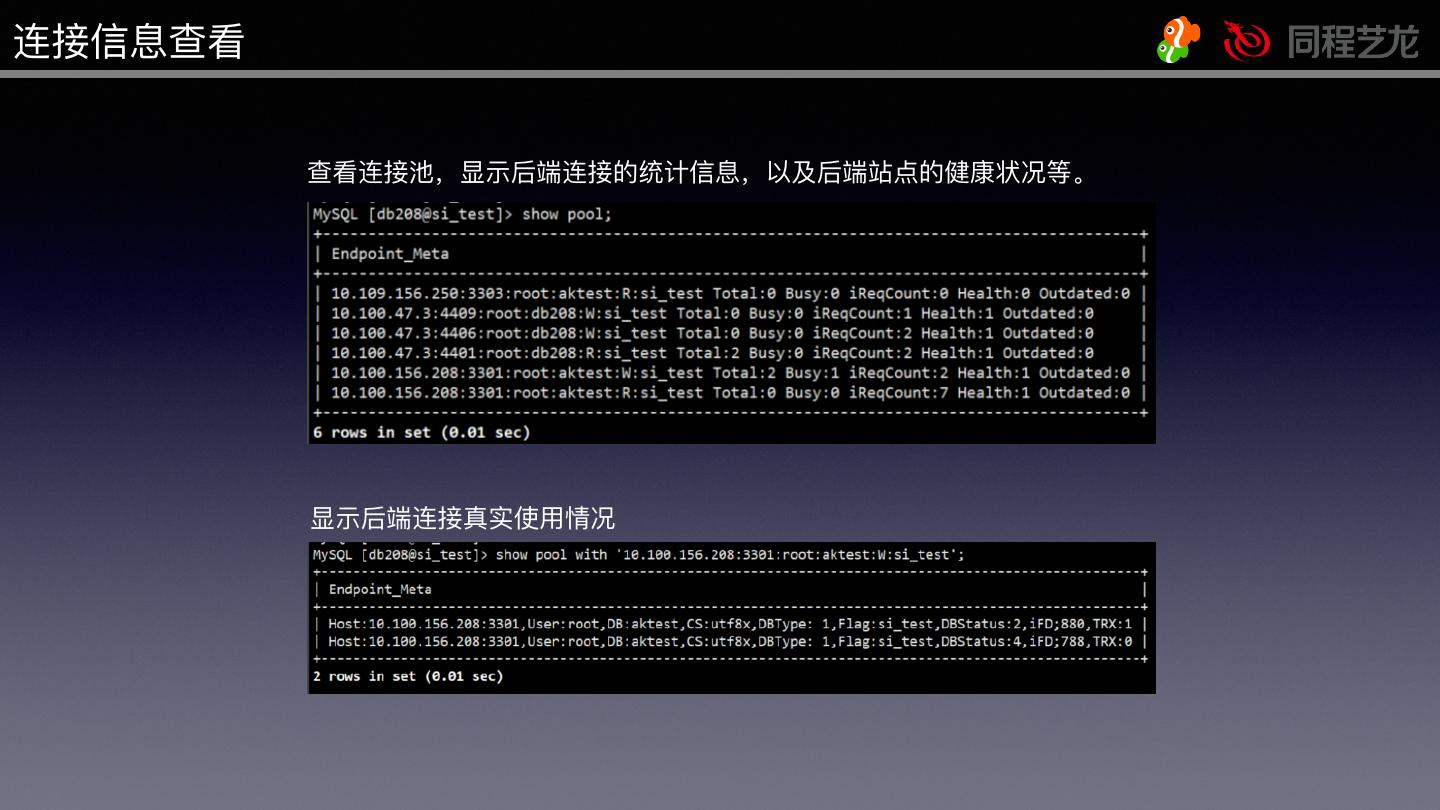

23.连接信息查看 查看连接池,显示后端连接的统计信息,以及后端站点的健康状况等。 显示后端连接真实使⽤情况

24.测试 测试数据: • 范围包含稳定性、异常、运维、容量、性能5个 ⽅向 • 涉及测试⽤例88个 • 测试⼈⼒投⼊3⼈/⽉ 压测场景: • ⽤压测⼯具在相同压⼒下,对DB Sidecar不同进 程量进⾏压测 • 根据线上业务场景,测试⽤例中读写⽐例为9:1 • 50-80字段的表结构 性能数据: • 1进程3线程: 6W QPS • 5进程3线程: 15W QPS 产线情况: • 核⼼项⽬已经有应⽤在⽣产环境使⽤

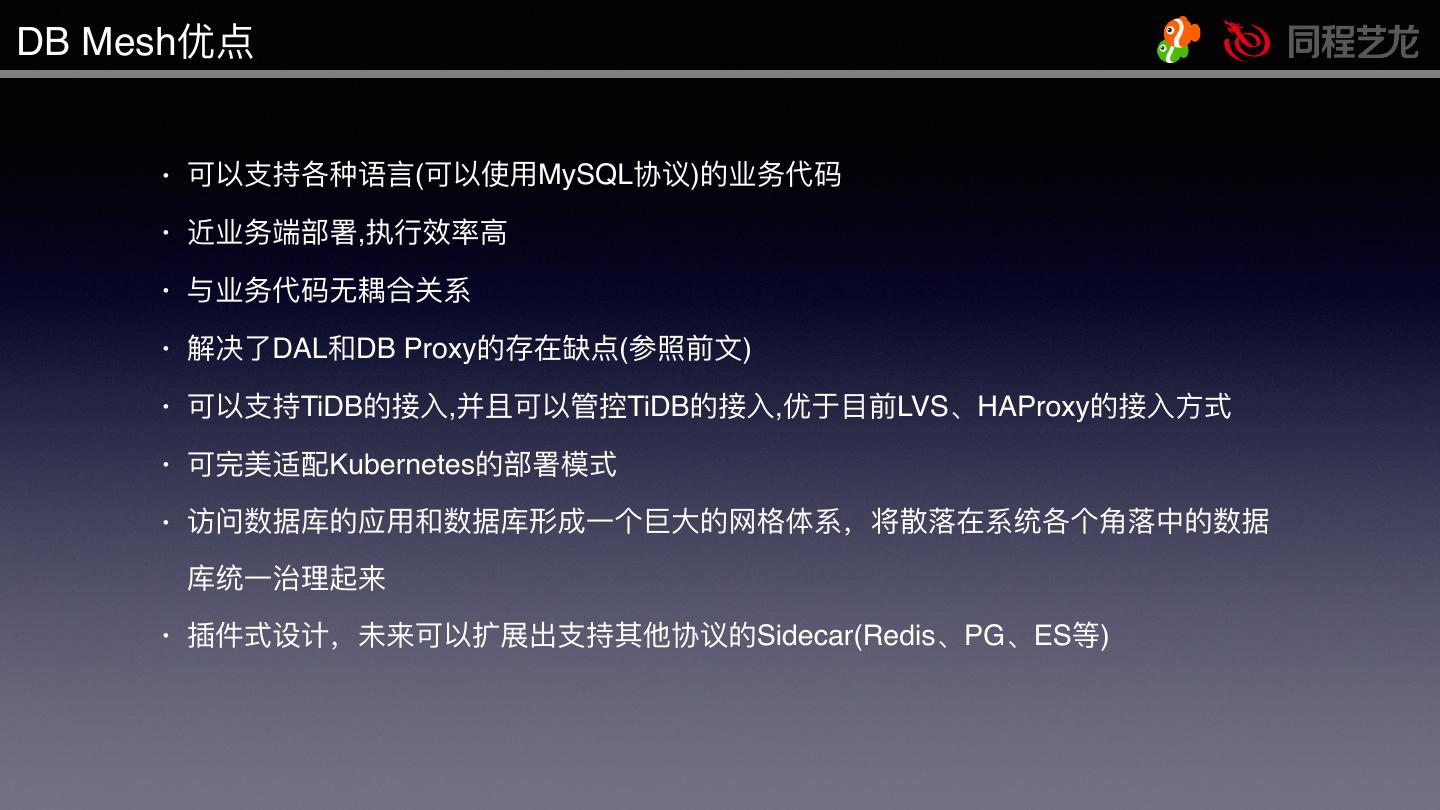

25.DB Mesh优点 • 可以⽀持各种语⾔(可以使⽤MySQL协议)的业务代码 • 近业务端部署,执⾏效率⾼ • 与业务代码⽆耦合关系 • 解决了DAL和DB Proxy的存在缺点(参照前⽂) • 可以⽀持TiDB的接⼊,并且可以管控TiDB的接⼊,优于⽬前LVS、HAProxy的接⼊⽅式 • 可完美适配Kubernetes的部署模式 • 访问数据库的应⽤和数据库形成⼀个巨⼤的⽹格体系,将散落在系统各个⻆落中的数据 库统⼀治理起来 • 插件式设计,未来可以扩展出⽀持其他协议的Sidecar(Redis、PG、ES等)

26.今天的重点!

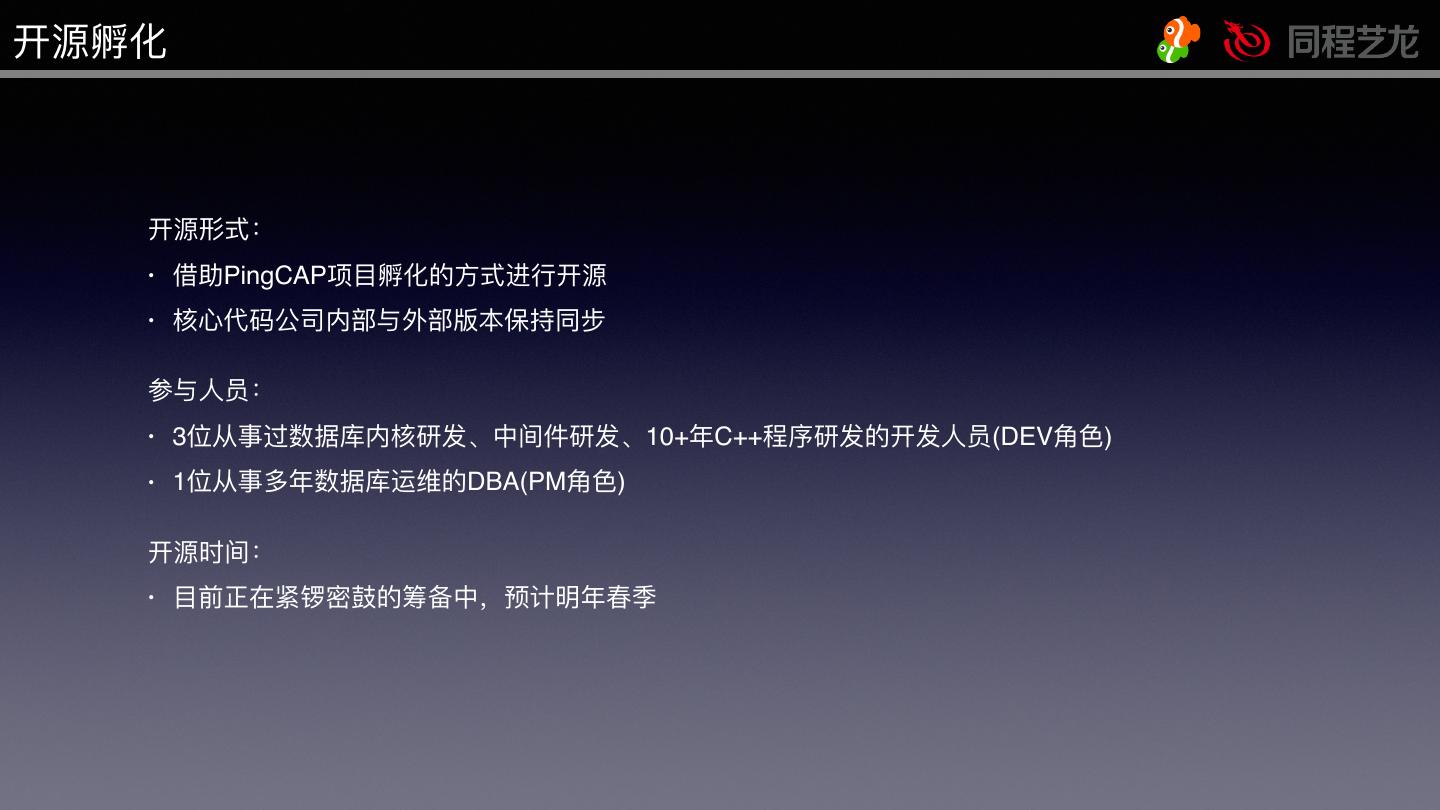

27.开源孵化 开源形式: • 借助PingCAP项⽬孵化的⽅式进⾏开源 • 核⼼代码公司内部与外部版本保持同步 参与⼈员: • 3位从事过数据库内核研发、中间件研发、10+年C++程序研发的开发⼈员(DEV⻆⾊) • 1位从事多年数据库运维的DBA(PM⻆⾊) 开源时间: • ⽬前正在紧锣密⿎的筹备中,预计明年春季

28.开源孵化的第⼀期核⼼功能 功能模块 状态 进展 负载均衡 已实现 进⾏中 读写分离 已实现 进⾏中 配置管理 需改造 进⾏中 连接管理 需改造 进⾏中 配置热加载 已实现 进⾏中 服务发现 已实现 进⾏中 监控信息上报 需改造 进⾏中 同端⼝多进程 已实现 进⾏中 慢SQL统计 已实现 进⾏中 守护进程管理 已实现 进⾏中

29. 酒店、机票、⽕⻋票, 在微信⽀付⾥订,就对了!
