Sharding-Proxy原理解析

1 .Apache ShardingSphere Sharding-Proxy原理剖析 张永伦-京东数科 zhangyonglun@apache.org 

2 .Apache ShardingSphere 自我介绍  张永伦  京东数科 软件开发工程师  Apache ShardingSphere (Incubating) PPMC  2018年2月参与到ShardingSphere项目中，经历了在Apache孵化的整个过程  比较擅长Sharding-Proxy，SQL-Parser，APM和性能测试方向 

3 .Apache ShardingSphere CONTENTS 1 Sharding-Proxy简介 2 SQL的一生 3 核心原理 4 性能优化 

4 . Apache ShardingSphere Apache ShardingSphere生态圈 

5 . Apache ShardingSphere Sharding-Proxy架构 

6 . Apache ShardingSphere SQL的一生 – 业务场景 SELECT * FROM t_order where user_id = 10 and order_id = 1; db_0 t_order_0 t_order_1 db DB分片策略：user_id % 2 t_order TB分片策略：order_id % 2 db_1 t_order_0 t_order_1 

7 . Apache ShardingSphere SQL的一生 – MySQL协议解码 SELECT * FROM t_order where user_id = 10 and order_id = 1; 

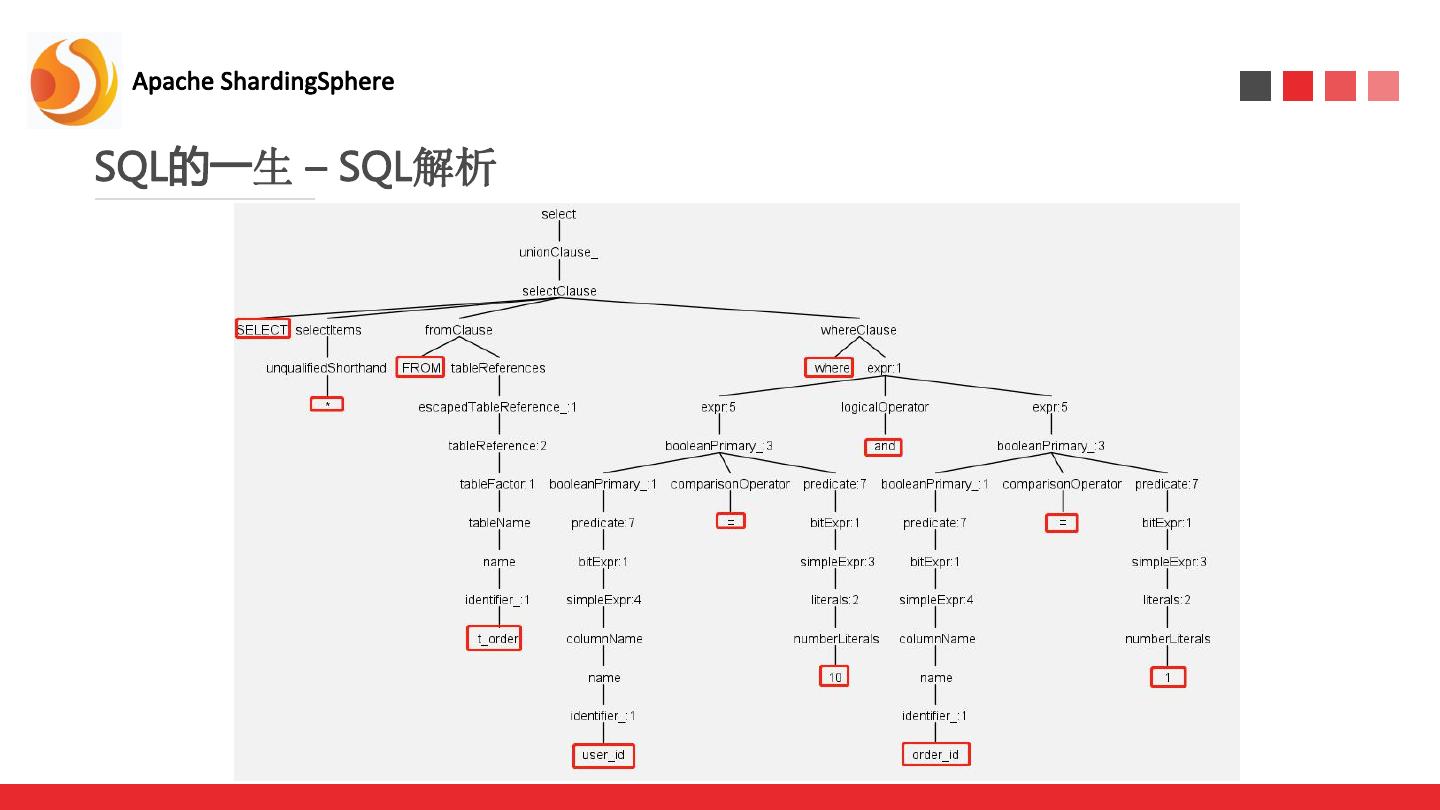

8 . Apache ShardingSphere SQL的一生 – SQL解析 

9 . Apache ShardingSphere SQL的一生 – 路由 SELECT * FROM t_order where user_id = 10 and order_id = 1; 逻辑库： ds 逻辑表： t_order 库分片规则：user_id % 2 表分片规则：order_id % 2 物理库： ds_0 物理表： t_order_1 

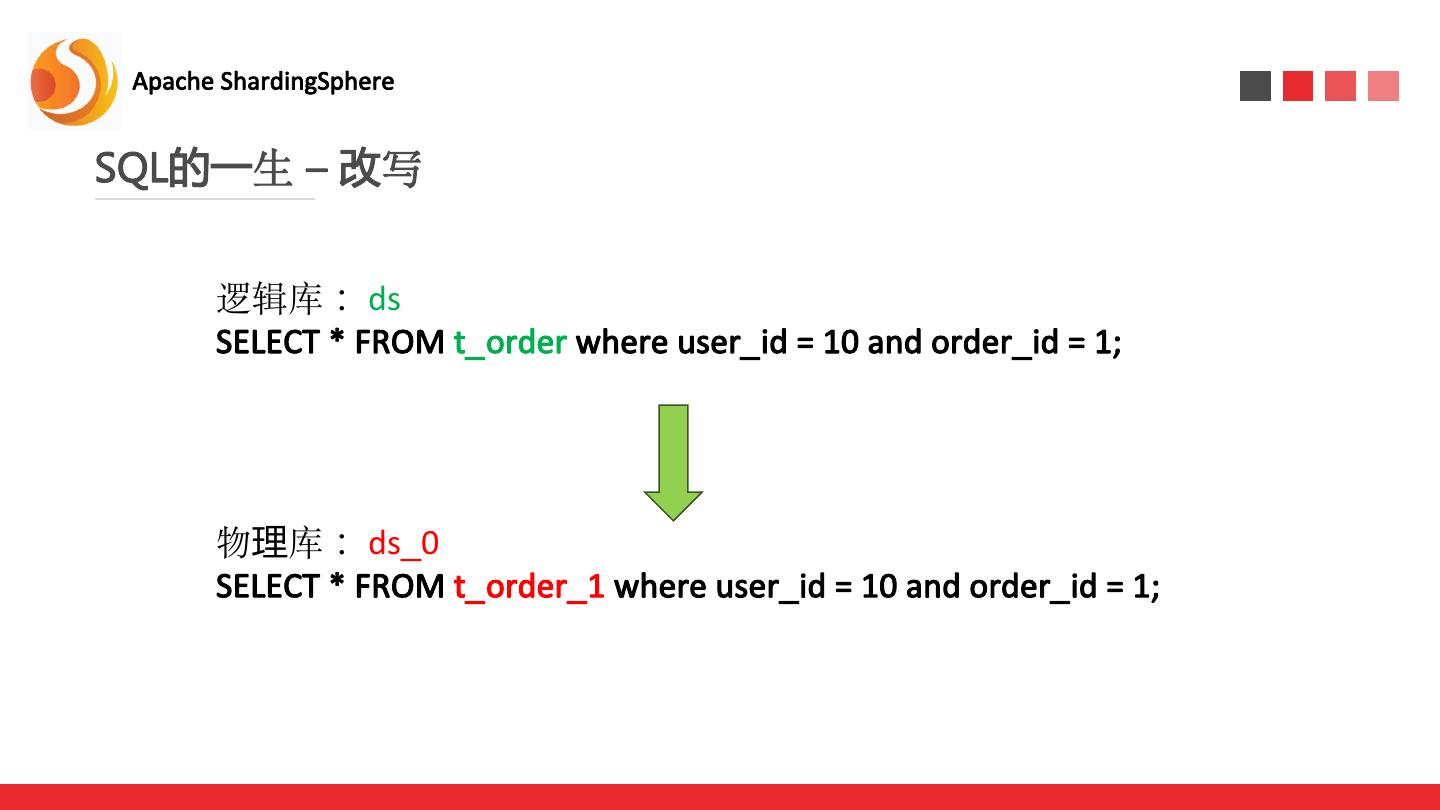

10 . Apache ShardingSphere SQL的一生 – 改写 逻辑库： ds SELECT * FROM t_order where user_id = 10 and order_id = 1; 物理库： ds_0 SELECT * FROM t_order_1 where user_id = 10 and order_id = 1; 

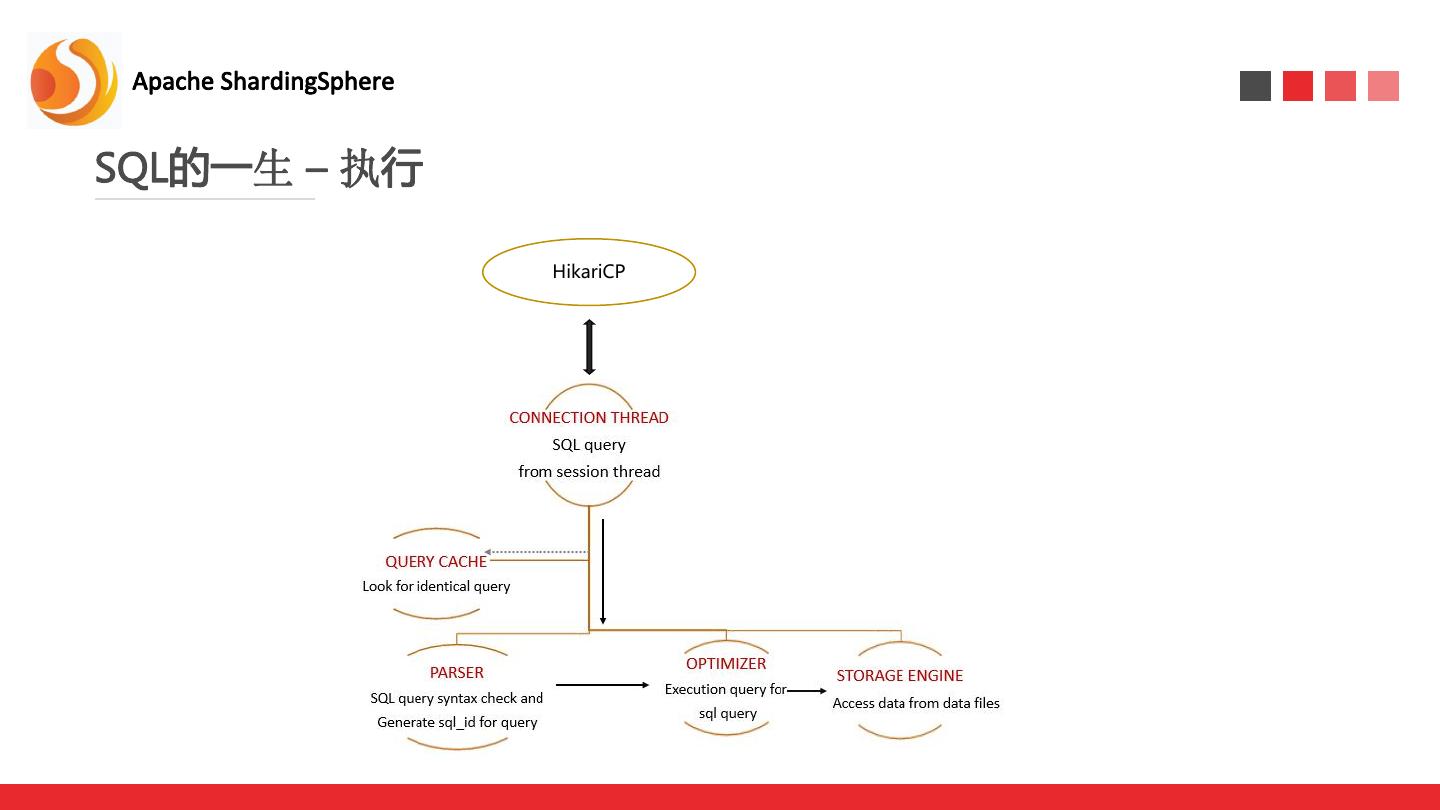

11 . Apache ShardingSphere SQL的一生 – 执行 HikariCP 

12 . Apache ShardingSphere SQL的一生 – 归并 物理库： ds_0 物理表： t_order_0 物理库： ds_0 物理表： t_order_1 逻辑库： ds 逻辑表： t_order 

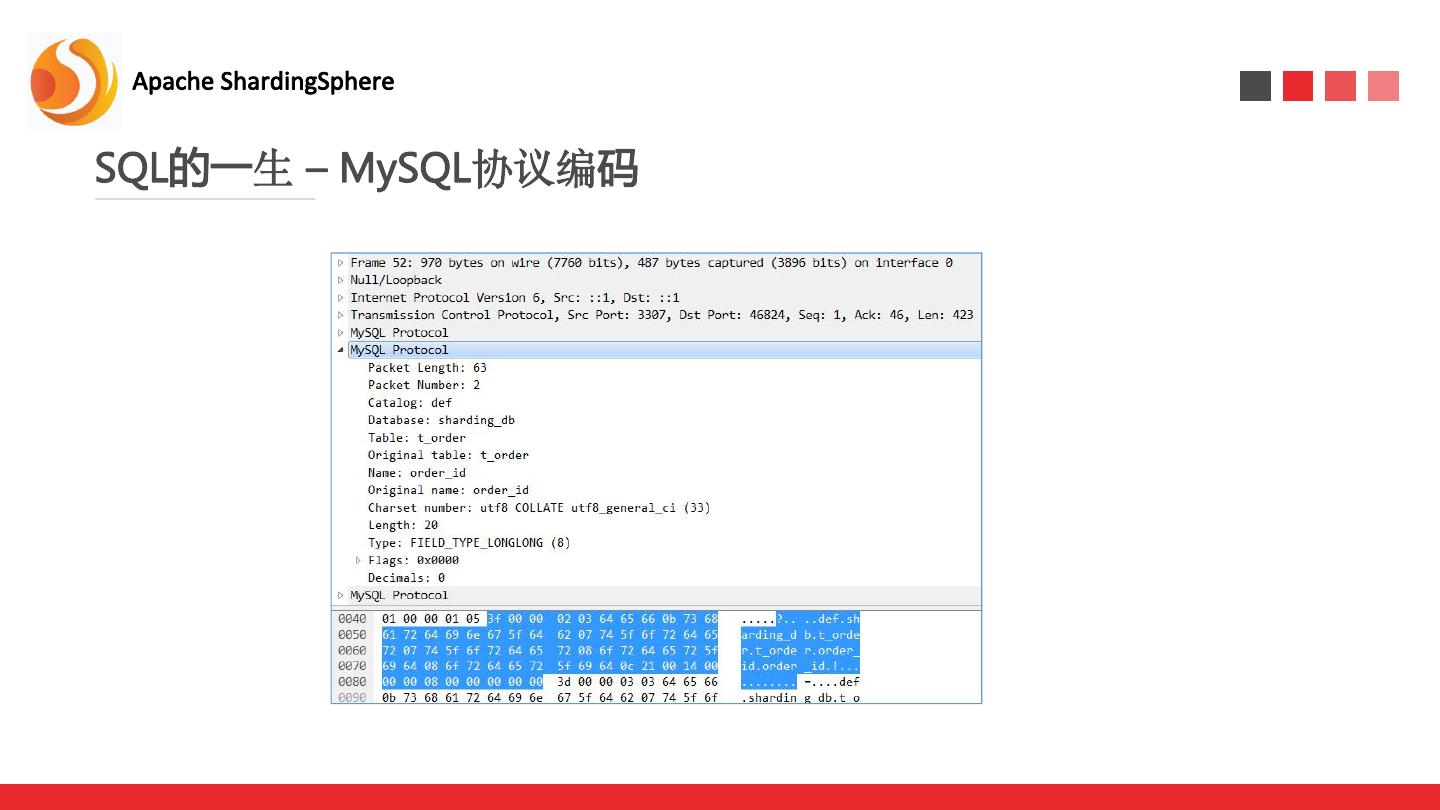

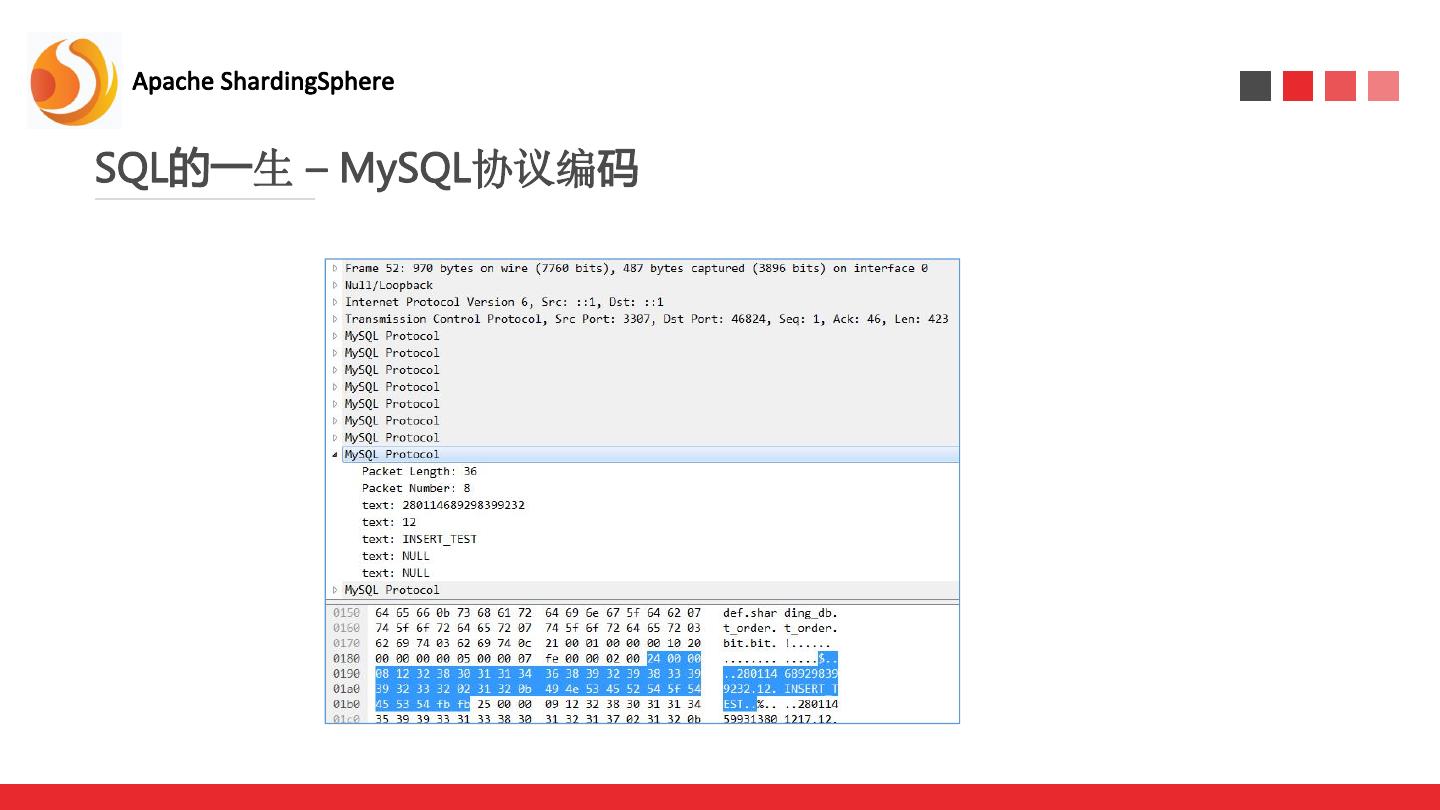

13 . Apache ShardingSphere SQL的一生 – MySQL协议编码 

14 . Apache ShardingSphere SQL的一生 – MySQL协议编码 

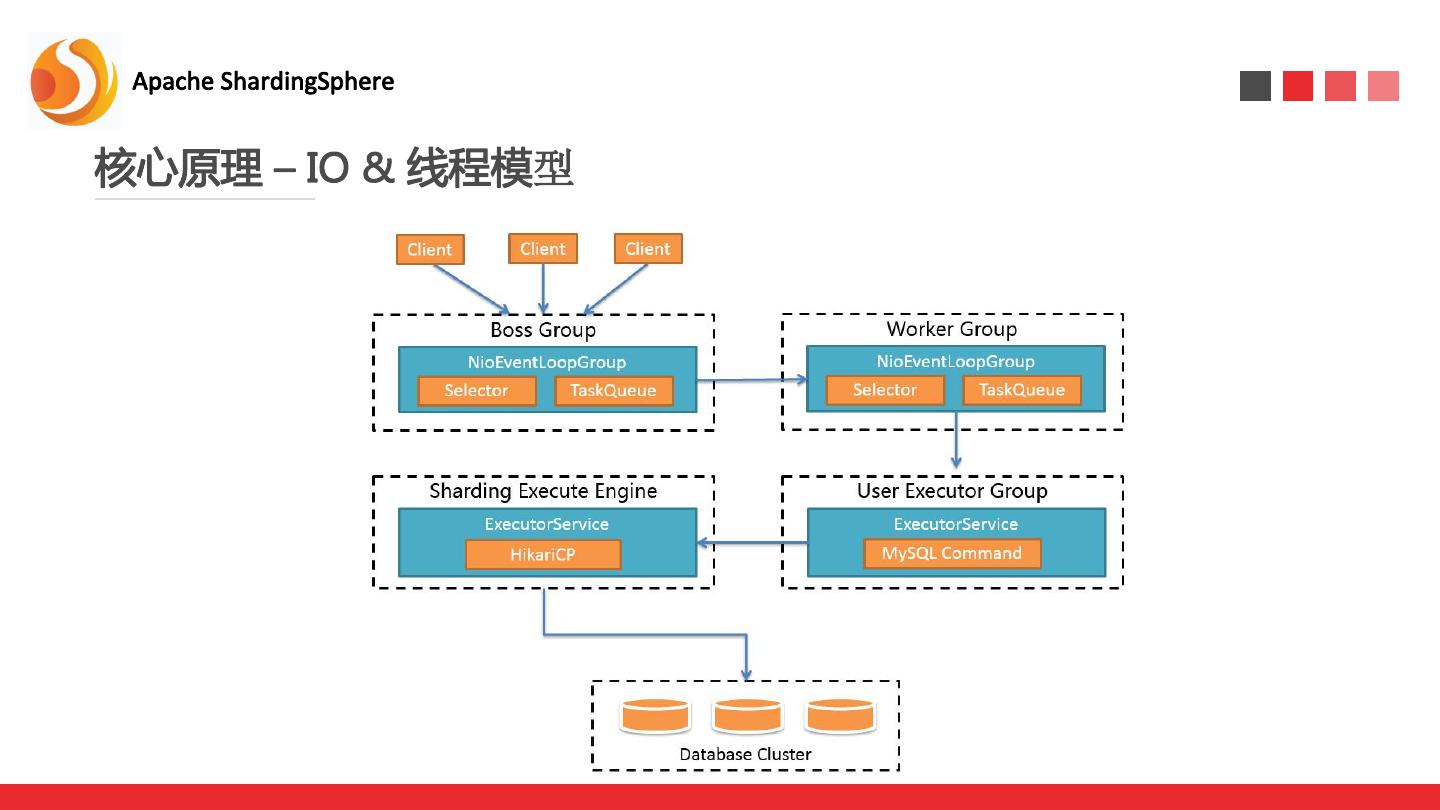

15 . Apache ShardingSphere 核心原理 – IO & 线程模型 

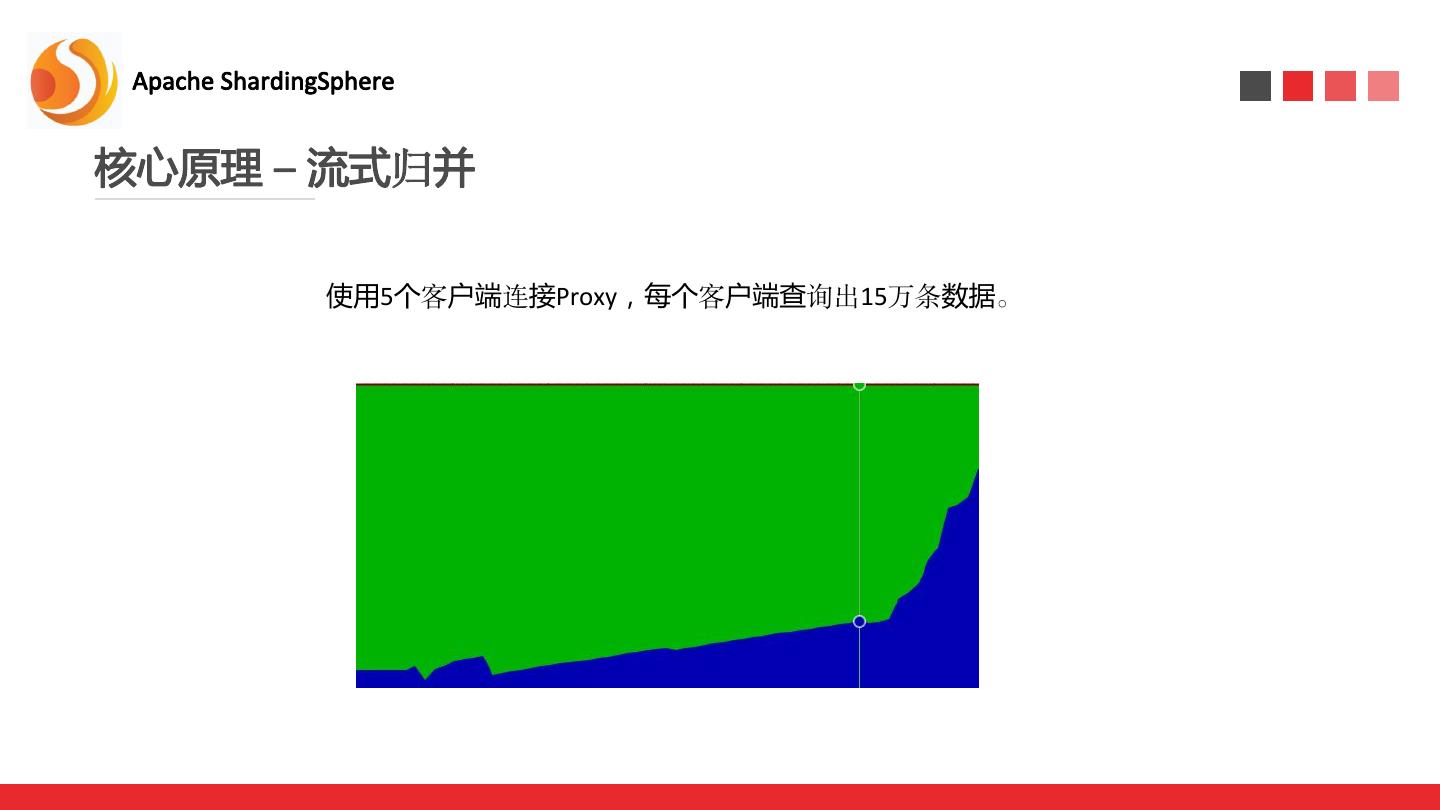

16 . Apache ShardingSphere 核心原理 – 流式归并 使用5个客户端连接Proxy，每个客户端查询出15万条数据。 

17 . Apache ShardingSphere 核心原理 – 流式归并 流式结果集（streaming results） 基于游标的流式结果集（ cursor-based streaming results） 

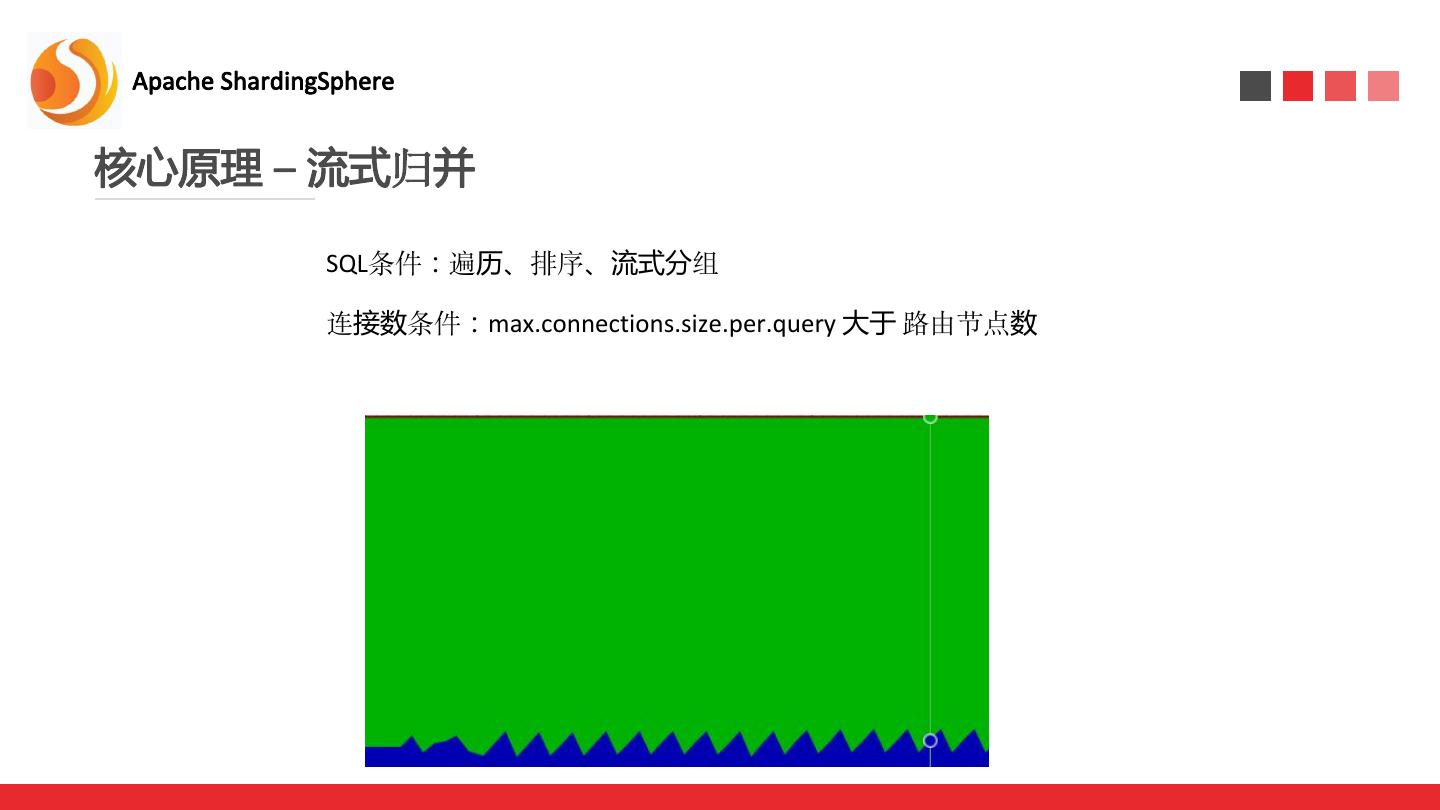

18 . Apache ShardingSphere 核心原理 – 流式归并 SQL条件：遍历、排序、流式分组 连接数条件：max.connections.size.per.query 大于 路由节点数 

19 . Apache ShardingSphere 核心原理 – 限流 如果Client由于某种原因消 费变慢了，或者干脆不消 费了，会发生什么呢？ 

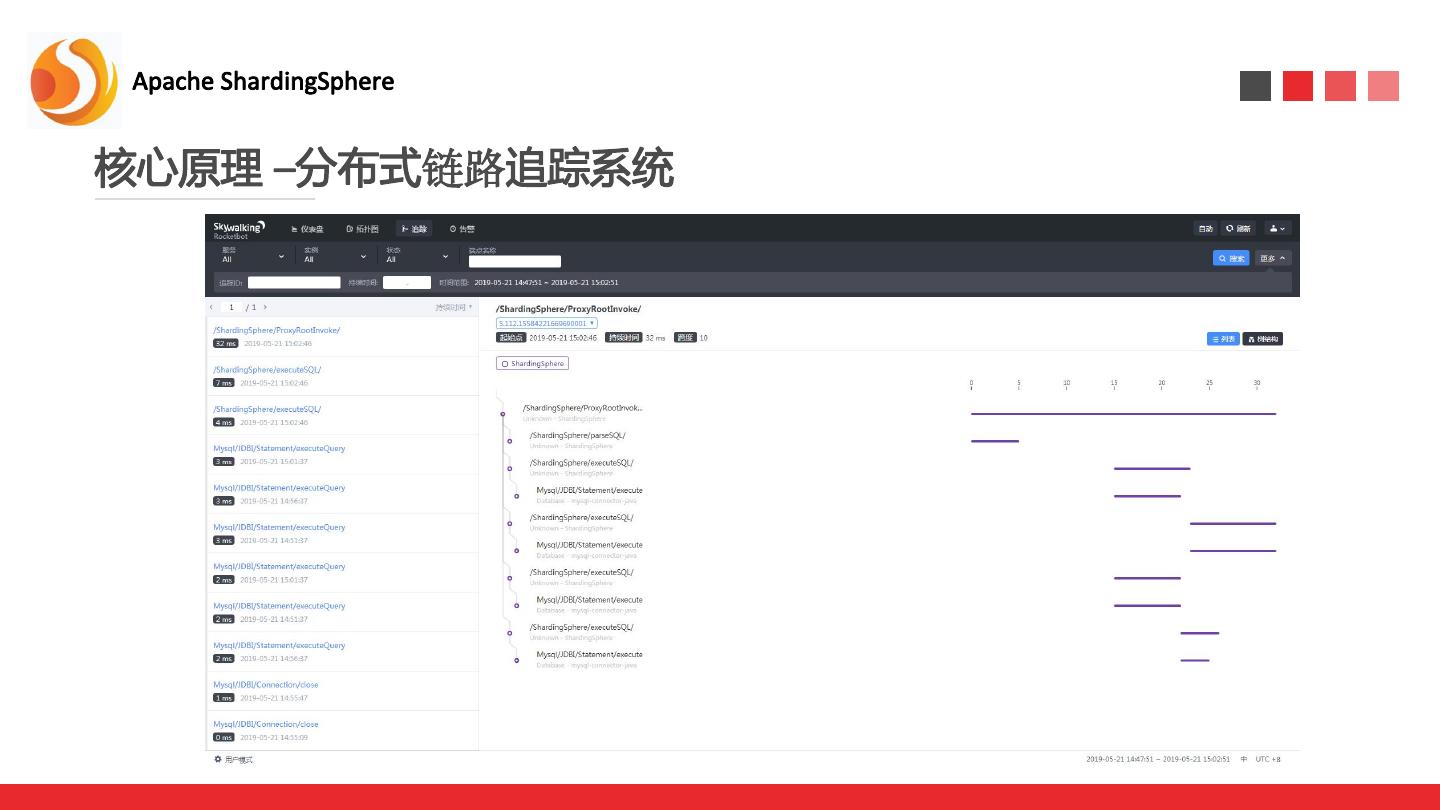

20 .Apache ShardingSphere 核心原理 –分布式链路追踪系统 

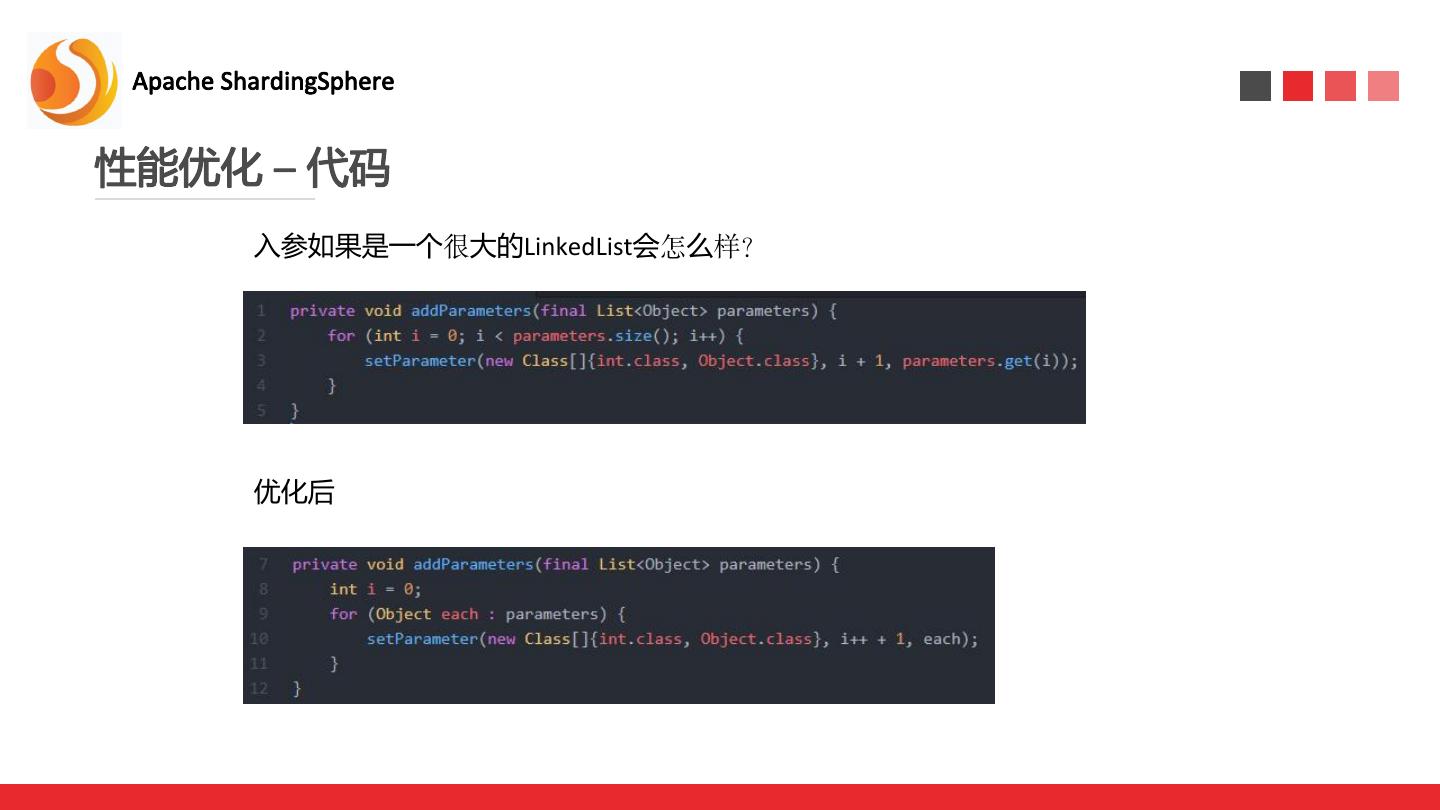

21 . Apache ShardingSphere 性能优化 – 代码 入参如果是一个很大的LinkedList会怎么样？ 优化后 

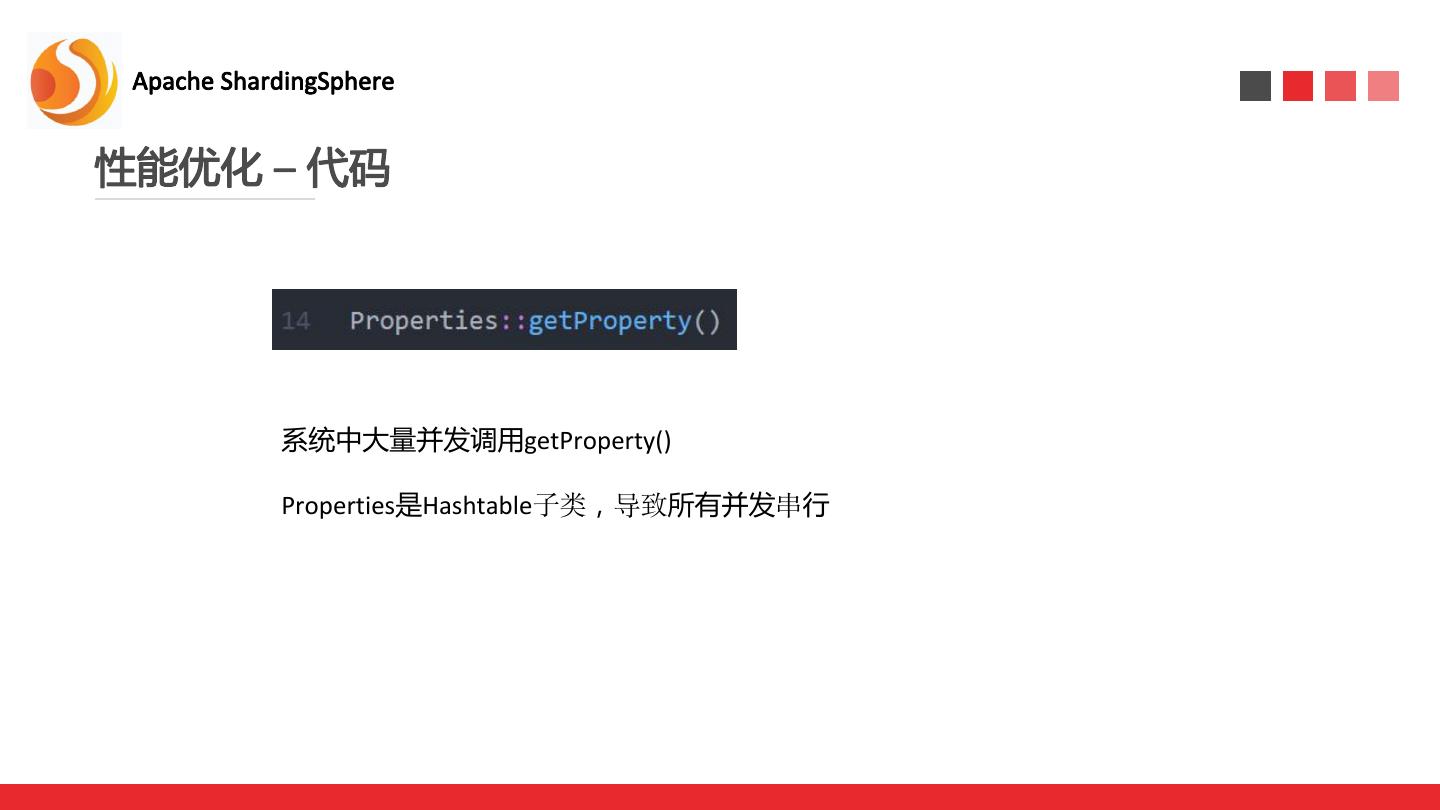

22 . Apache ShardingSphere 性能优化 – 代码 系统中大量并发调用getProperty() Properties是Hashtable子类，导致所有并发串行 

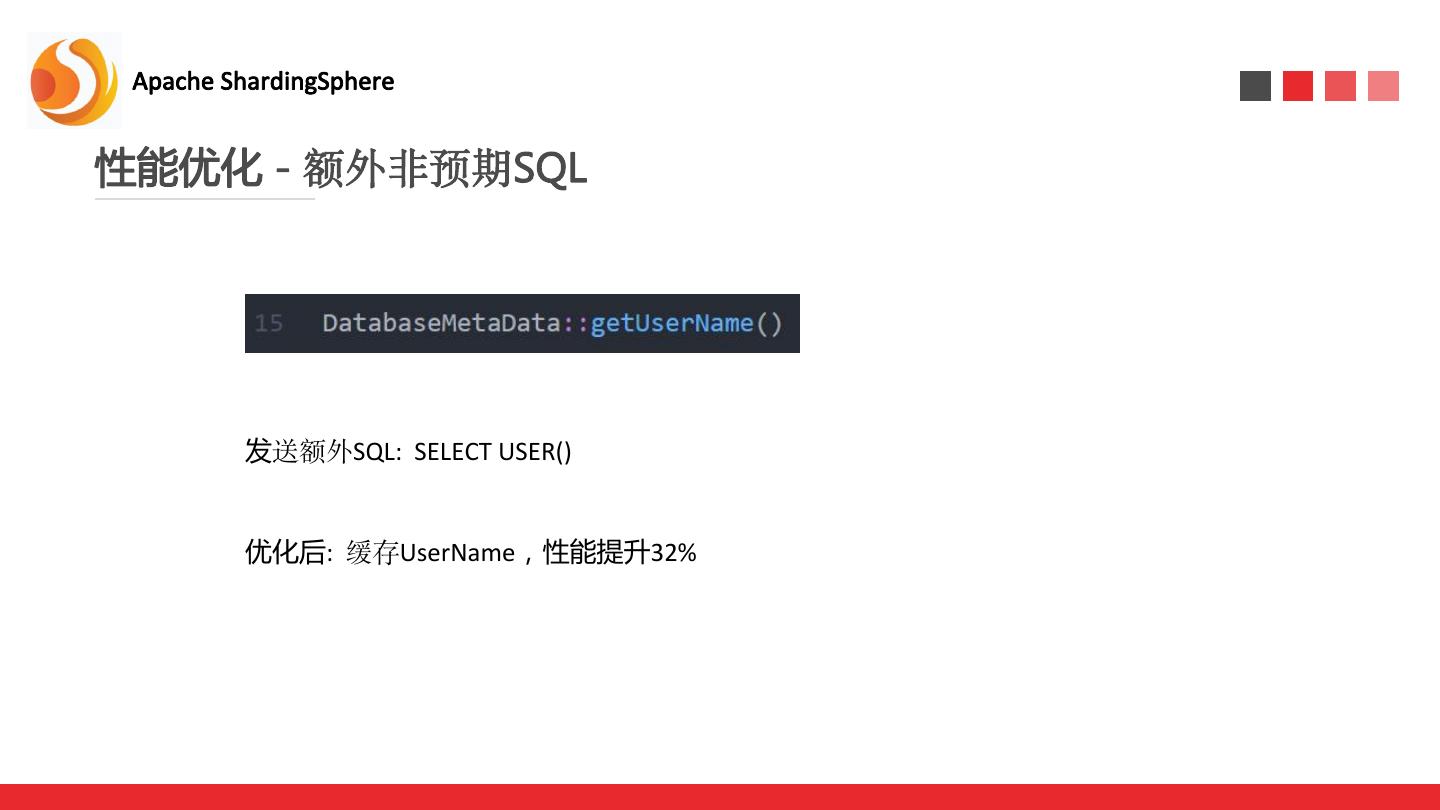

23 . Apache ShardingSphere 性能优化 - 额外非预期SQL 发送额外SQL: SELECT USER() 优化后: 缓存UserName，性能提升32% 

24 . Apache ShardingSphere 性能优化 - 额外非预期SQL 每创建一个流式ResultSet，都会设置并重置网络超时时间 优化后：将该属性的值设置为0，性能提升33% 

25 . Apache ShardingSphere 性能优化 – IO & 系统调用 每一条返回的结果调用一次flush() 优化后：多条结果调用一次flush()，性能提升50% 网络利用率低 MAC头：14字节 TCP头：20字节 IP头： 20字节 共54字节 

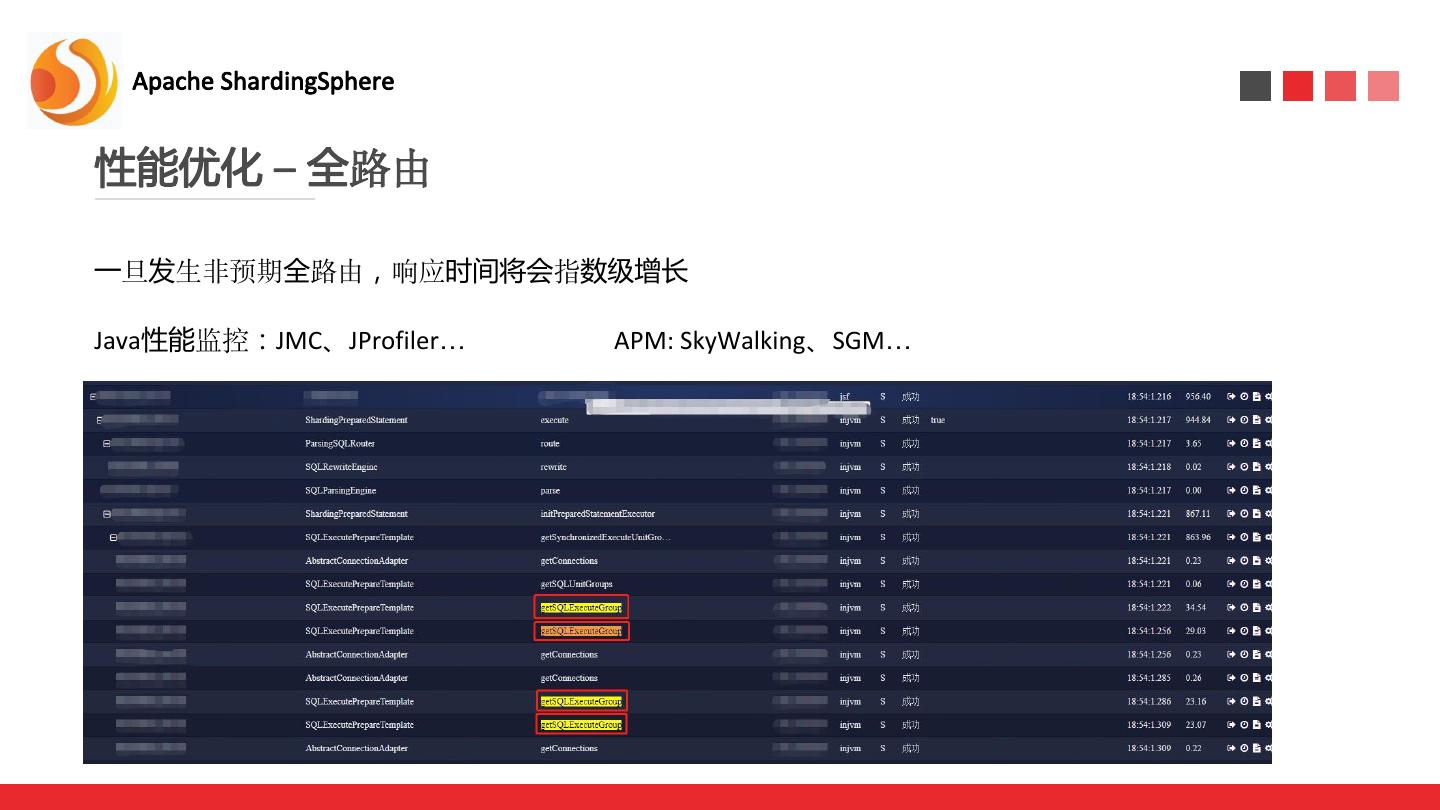

26 . Apache ShardingSphere 性能优化 – 全路由 一旦发生非预期全路由，响应时间将会指数级增长 Java性能监控：JMC、JProfiler… APM: SkyWalking、SGM… 

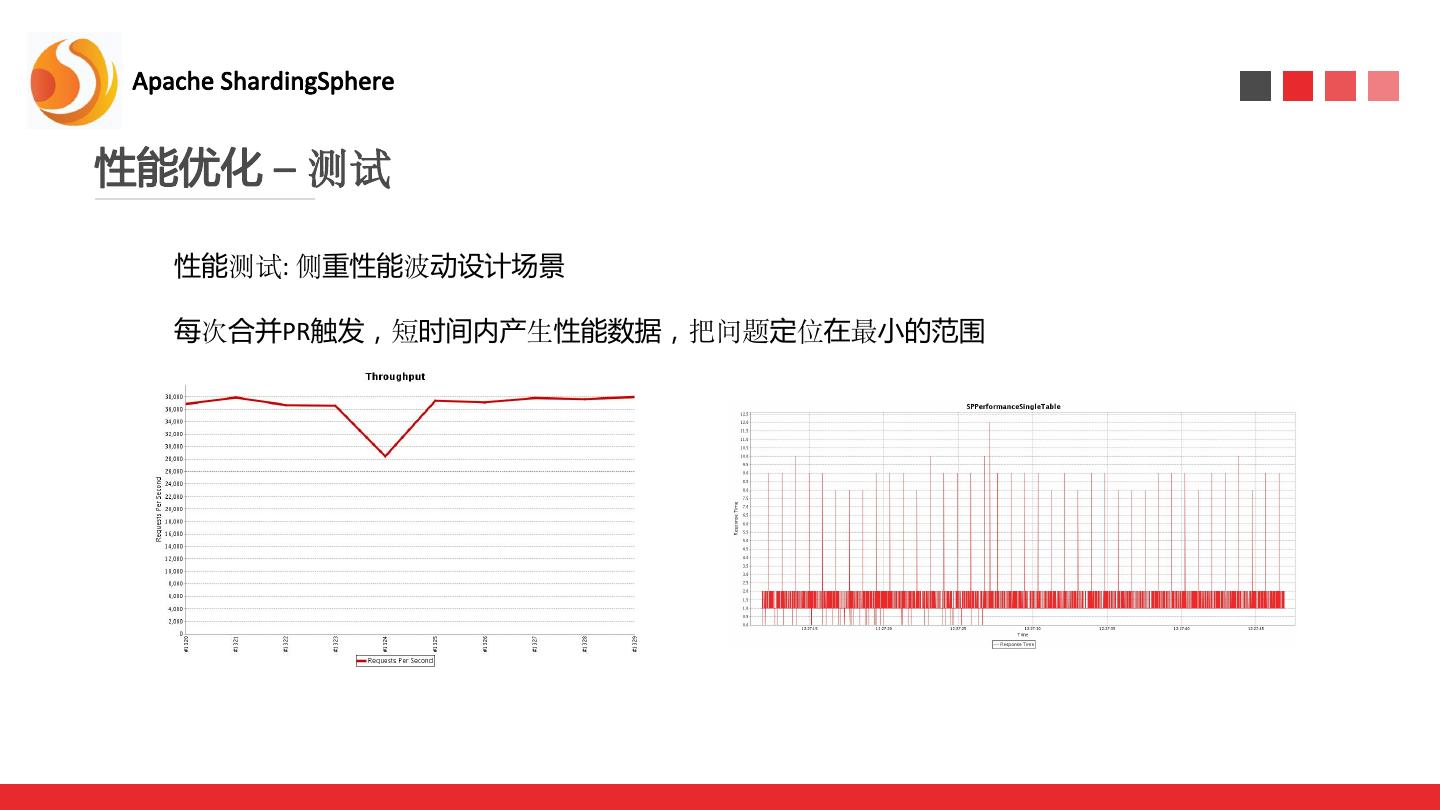

27 . Apache ShardingSphere 性能优化 – 测试 性能测试: 侧重性能波动设计场景 每次合并PR触发，短时间内产生性能数据，把问题定位在最小的范围 

28 . Apache ShardingSphere 性能优化 – 测试 压力测试: 侧重真实业务，包括性能损耗、性能提升等场景 每天长时间压测一次，保证当天代码的稳定性 

29 .Apache ShardingSphere THANKS !
