面向大规模并发实时数仓业务实践- ADB

1 . 大数据分析与生态系统论坛 面向大规模并发实时数仓业务实践- ADB 孙国荣 阿里云智能事业群 

2 .Agenda p云计算+大数据时代OLAP新需求 p产品技术及创新 p面临的技术挑战 p阿里ADB关键技术剖析 p典型业务落地分享 

3 .云计算+大数据时代OLAP新需求 高并发 大容量 复杂度 实时性 

4 .云计算+大数据时代OLAP新需求 OLAP项目建设及运维 • 产品技术选型—多样性、组合 • 应用平滑迁移—SQL兼容性 • 数据模型重新定义 • 数据质量整治 • 迁云工程 🛠 • 在线弹性扩展 • 数据资产保护—备份／异地容灾 

5 .产品技术及创新 OLAP产品技术发展及创新 • 行存→换代列存→行列混存 • 索引：行索引（B+tree）→块索引→智能索引 • 存储：压缩、SSD加速，存储计算分离 • 计算引擎：MPP • 优化器：CBO,RBO,HBO? • 硬件加速：GPU • Cloud-Native：弹性 

6 .面临的技术挑战 高性能、低成本、更智能、更安全 • 机器学习：优化器+参数配置动态调整 • 硬件加速：GPU、FPGA • HTAP：成为OLTP和OLAP的一个能力扩展 • 异地容灾：大数据量异地容灾 • 安全：加密与安全 • 多模态数据：结构化+非结构化融合 

7 .ADB关键技术剖析 ADB—产品简介 • 分析数据库服务（Analytic DB，简称：ADB，原ADS），是阿里 巴巴自主研发的海量数据实时高并发在线分析（Realtime OLAP） 云计算服务 Analytic DB 

8 .ADB关键技术剖析 ADB产品演进历程 • 阿里集团内部、公有云客户、专有云（私有云），1万+节点 • 阿里云大数据三大必选产品之一 

9 .ADB关键技术剖析 ADB整体技术架构 

10 .ADB关键技术剖析 弹性资源管理--ECU 

11 .ADB关键技术剖析 多租户—在离线负载混合部署 

12 .ADB关键技术剖析 行列混合存储实现 SELECT * FROM tab WHERE id=? AND time = ? SELECT sum(c1) FROM tab WHERE time BETWEEN ? AND ? 

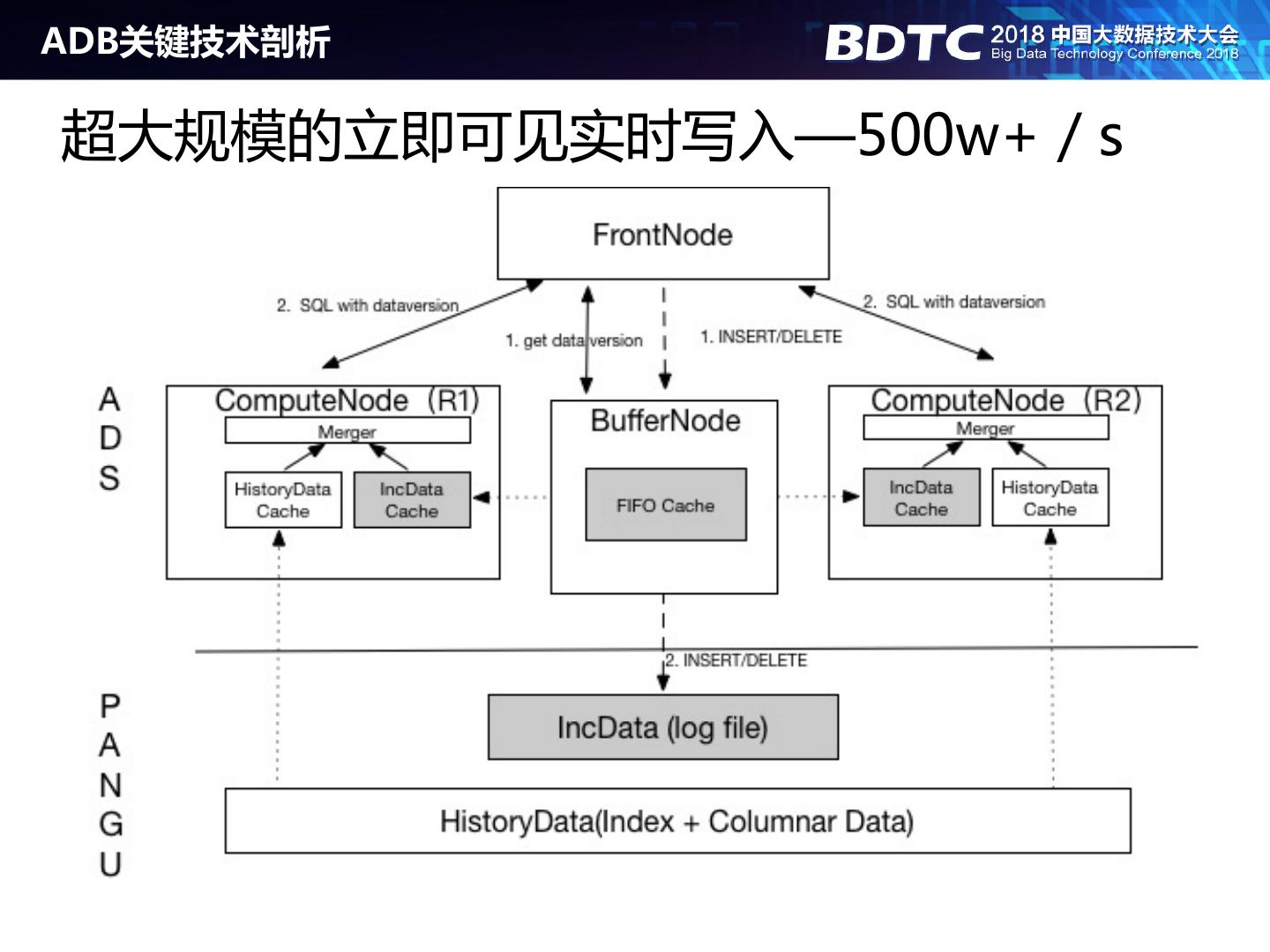

13 .ADB关键技术剖析 超大规模的立即可见实时写入—500w+／s 

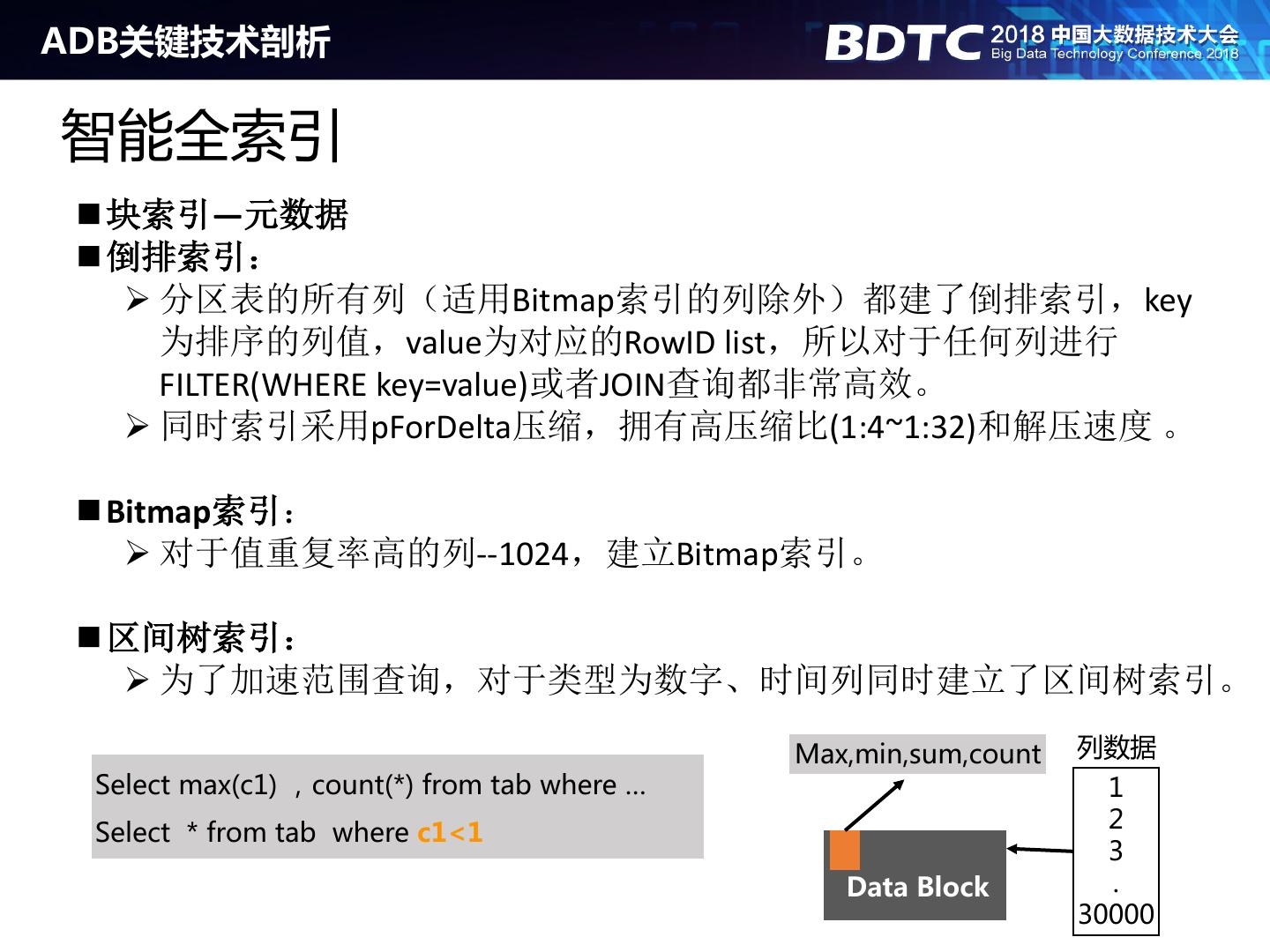

14 .ADB关键技术剖析 智能全索引 n 块索引—元数据 n 倒排索引： Ø 分区表的所有列（适用Bitmap索引的列除外）都建了倒排索引，key 为排序的列值，value为对应的RowID list，所以对于任何列进行 FILTER(WHERE key=value)或者JOIN查询都非常高效。 Ø 同时索引采用pForDelta压缩，拥有高压缩比(1:4~1:32)和解压速度 。 nBitmap索引： Ø 对于值重复率高的列--1024，建立Bitmap索引。 n 区间树索引： Ø 为了加速范围查询，对于类型为数字、时间列同时建立了区间树索引。 Max,min,sum,count 列数据 Select max(c1) ，count(*) from tab where … 1 2 Select * from tab where c1<1 3 Data Block . 30000 

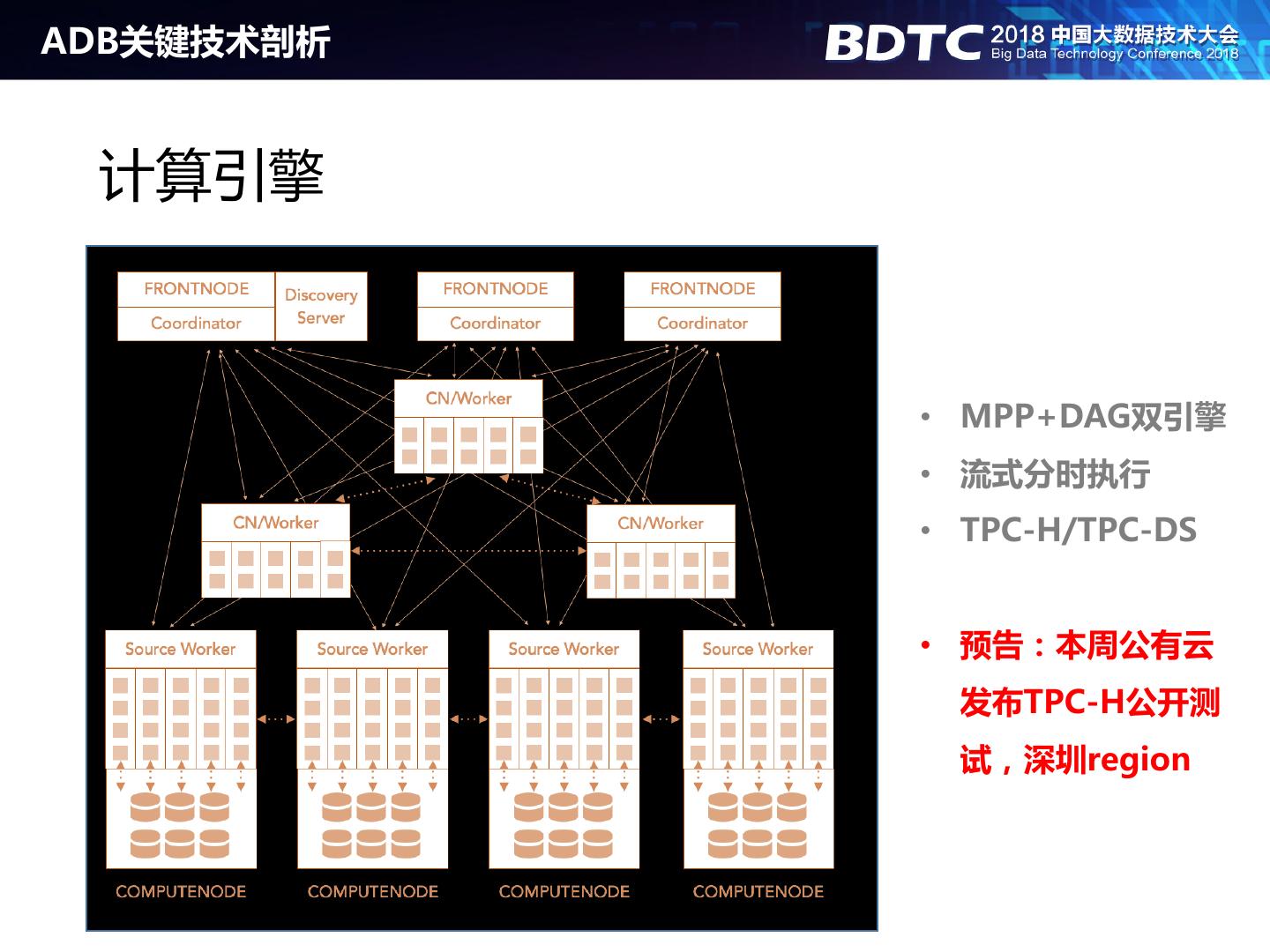

15 .ADB关键技术剖析 计算引擎 • MPP+DAG双引擎 • 流式分时执行 • TPC-H/TPC-DS • 预告：本周公有云 发布TPC-H公开测 试，深圳region 

16 .典型业务落地分享 数据链路 生产业务数据库 Oracle 实时同步 MySQL DTS／Datax AnalyticDB RDS DRDS SQL Sever MQ 流计算 实时写入 分析提速—分析在线化 T+1 or 小时级同步 大数据平台 Maxcompute/ Hadoop 

17 .典型业务落地分享 经典实时数仓场景 

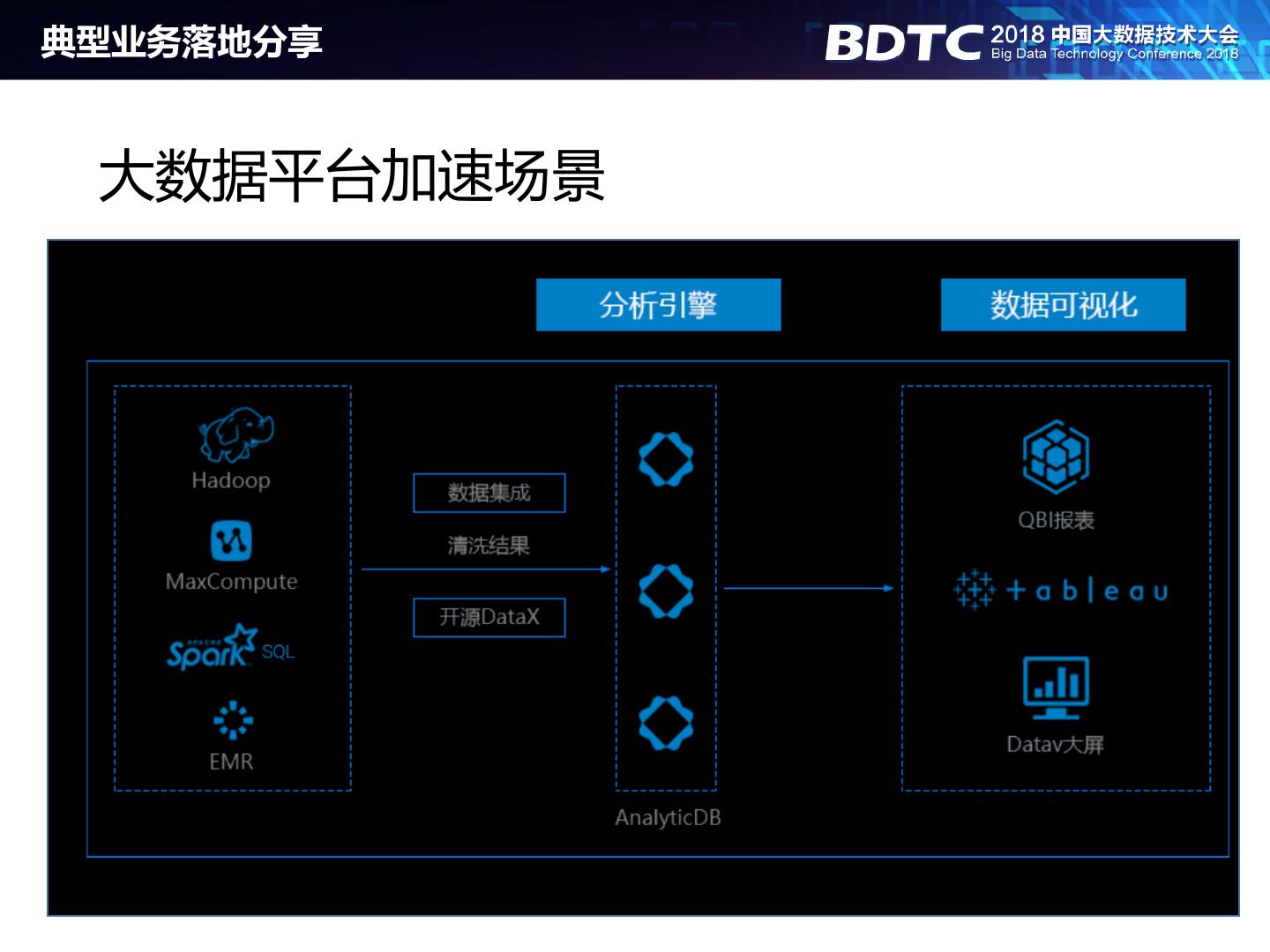

18 .典型业务落地分享 大数据平台加速场景 

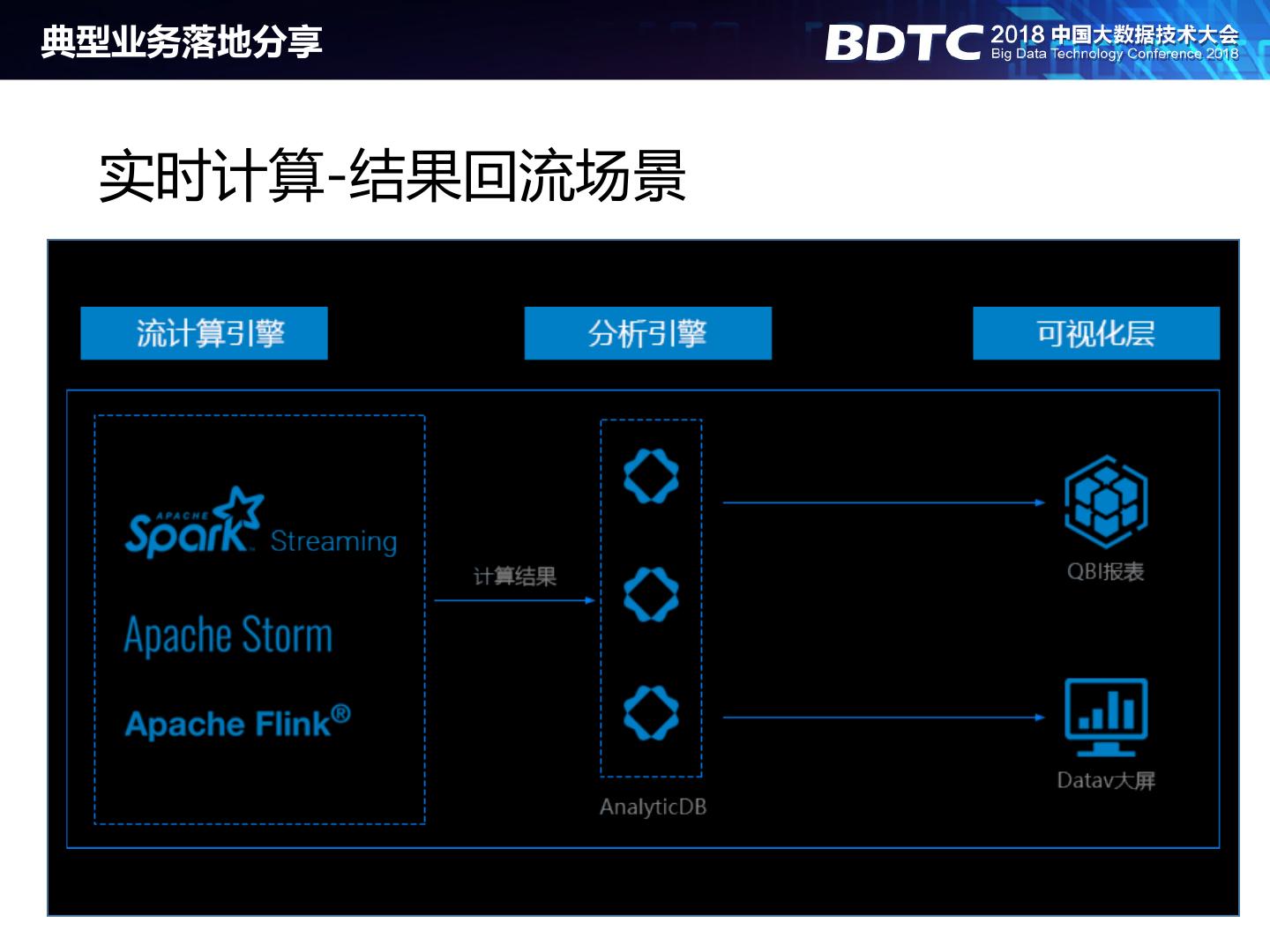

19 .典型业务落地分享 实时计算-结果回流场景 

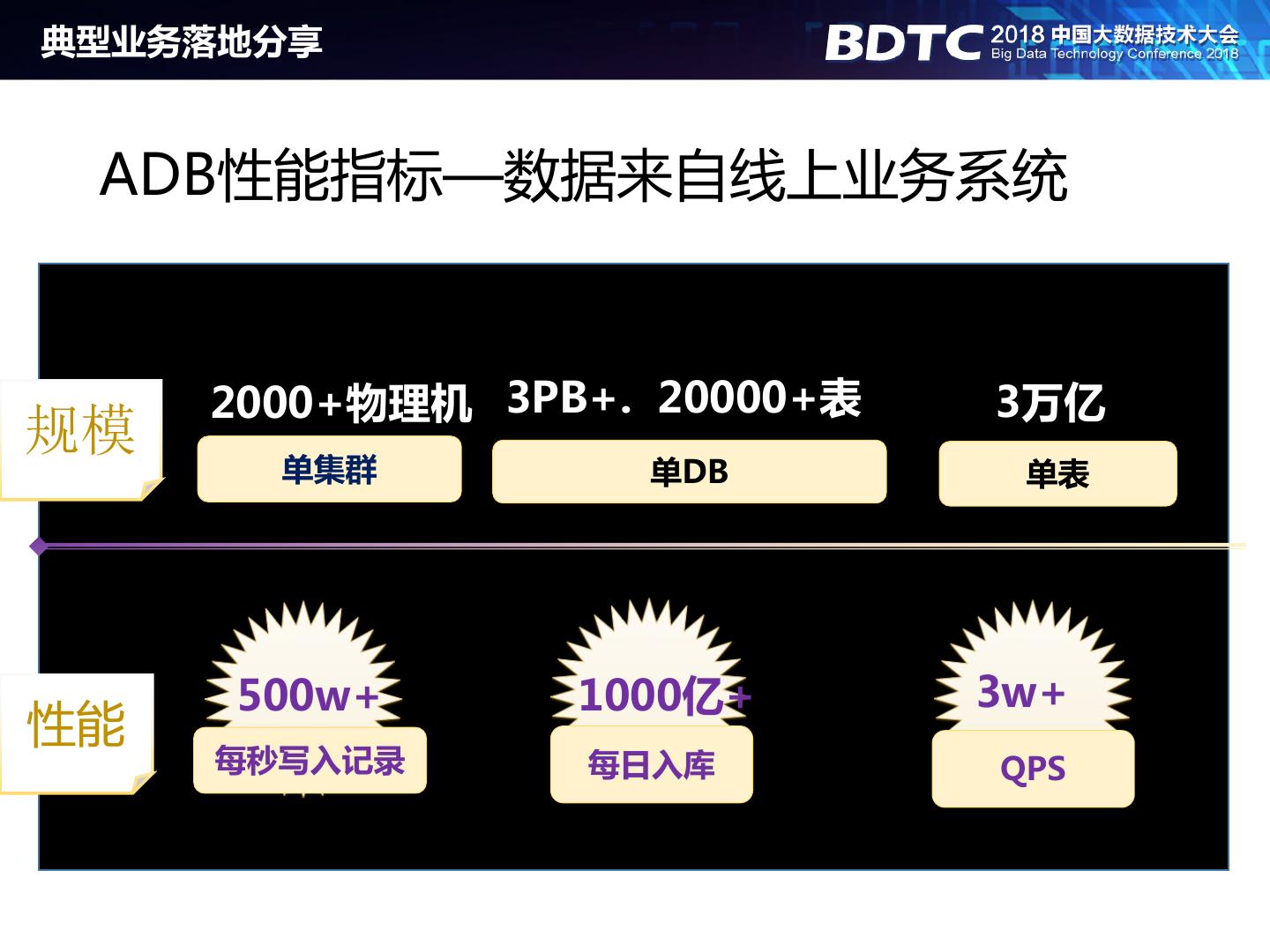

20 .典型业务落地分享 ADB性能指标—数据来自线上业务系统 2000+物理机 3PB+. 20000+表 3万亿 规模 单集群 单DB 单表 500w+ 1000亿+ 3w+ 性能 每秒写入记录 每日入库 QPS 

21 .典型业务落地分享 阿里集团双十一业务情况 • ADB支撑阿里集团大部分OLAP • 总共300+业务，单日查询次数1亿+ 

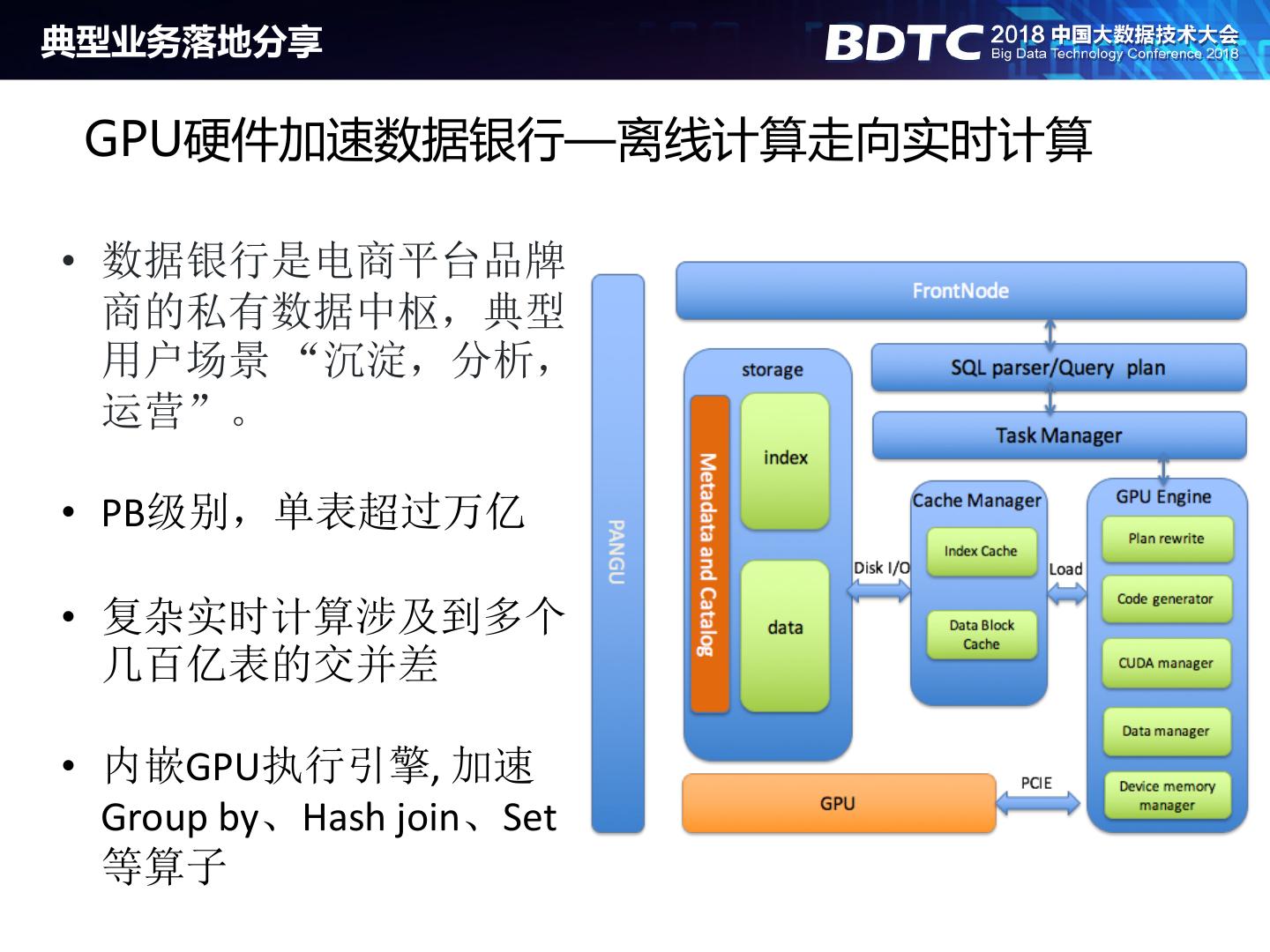

22 .典型业务落地分享 GPU硬件加速数据银行—离线计算走向实时计算 • 数据银行是电商平台品牌 商的私有数据中枢，典型 用户场景 “沉淀，分析， 运营”。 • PB级别，单表超过万亿 • 复杂实时计算涉及到多个 几百亿表的交并差 • 内嵌GPU执行引擎, 加速 Group by、Hash join、Set 等算子 

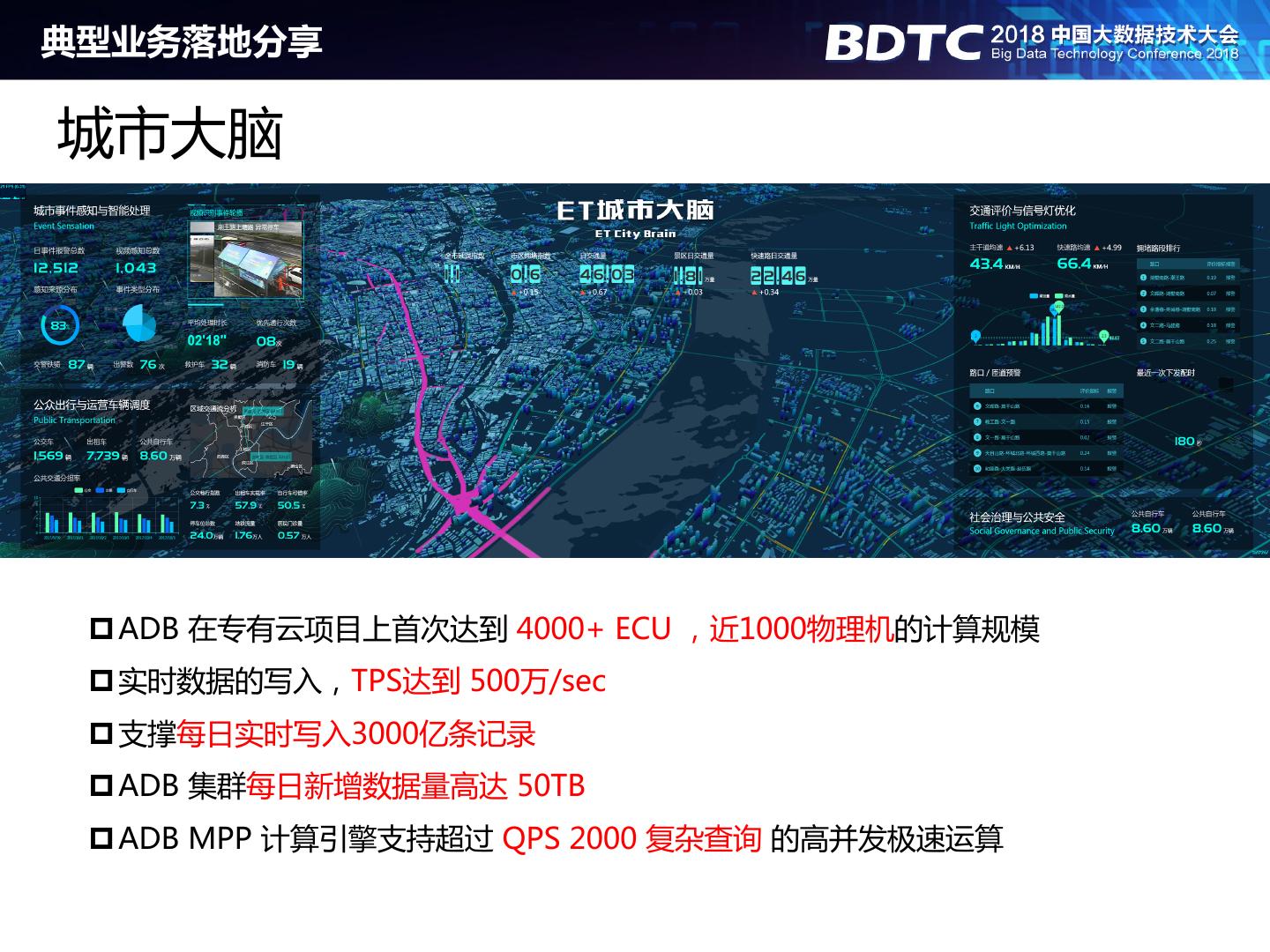

23 .典型业务落地分享 城市大脑 p ADB 在专有云项目上首次达到 4000+ ECU ，近1000物理机的计算规模 p 实时数据的写入，TPS达到 500万/sec p 支撑每日实时写入3000亿条记录 p ADB 集群每日新增数据量高达 50TB p ADB MPP 计算引擎支持超过 QPS 2000 复杂查询 的高并发极速运算 

24 .典型业务落地分享 城市大脑—向量计算成为基础服务 p “人脸识别” 和 “车辆智搜”等业务 p 在检索性能和准确度上均达到业界领先水平 p 在数据规模上可以支撑百亿级别向量库搜索 p QPS可支撑1000以上 

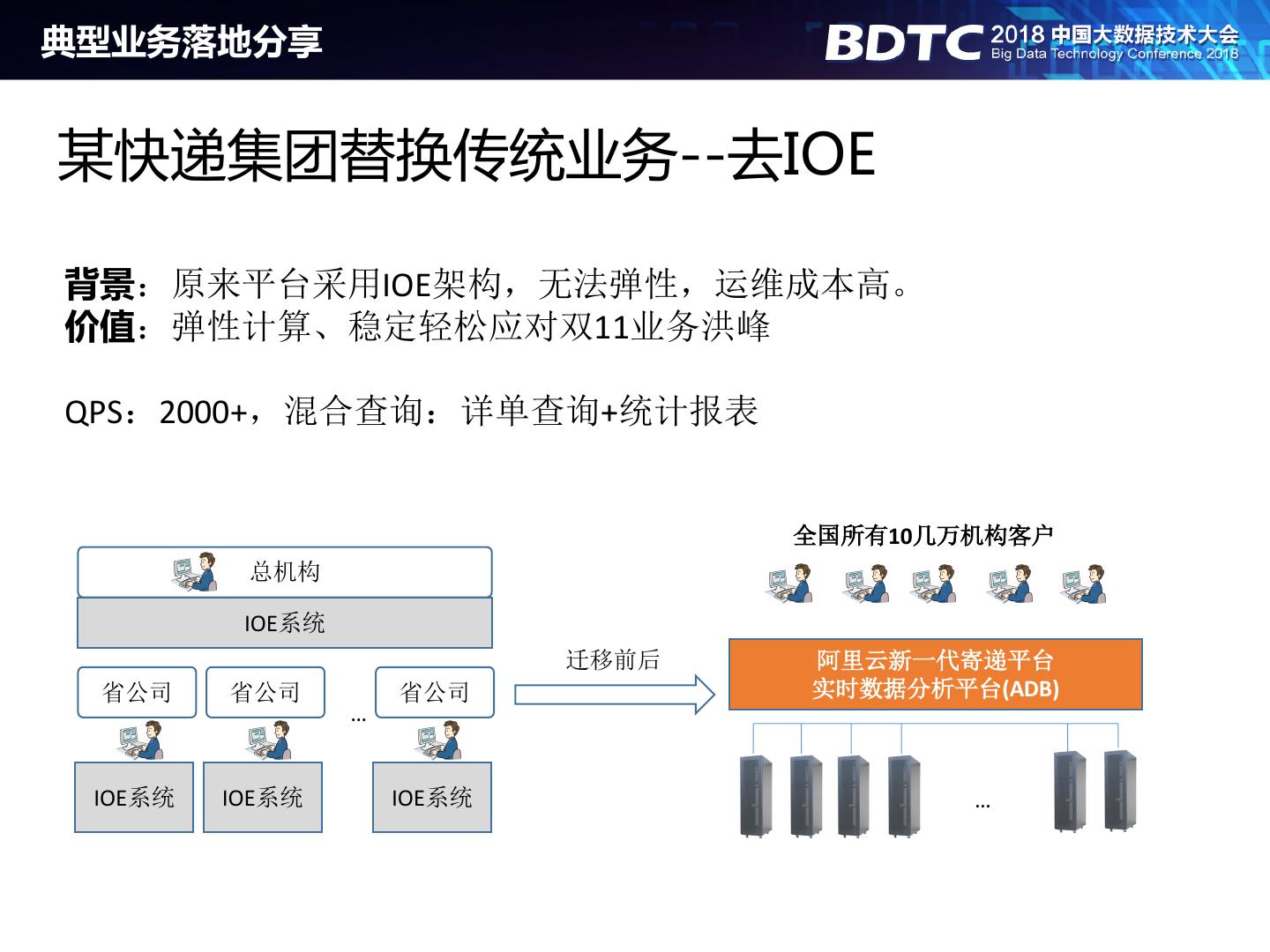

25 .典型业务落地分享 某快递集团替换传统业务--去IOE 背景：原来平台采用IOE架构，无法弹性，运维成本高。 价值：弹性计算、稳定轻松应对双11业务洪峰 QPS：2000+，混合查询：详单查询+统计报表 全国所有10几万机构客户 总机构 IOE系统 迁移前后 阿里云新一代寄递平台 省公司 省公司 省公司 实时数据分析平台(ADB) … IOE系统 IOE系统 IOE系统 … 

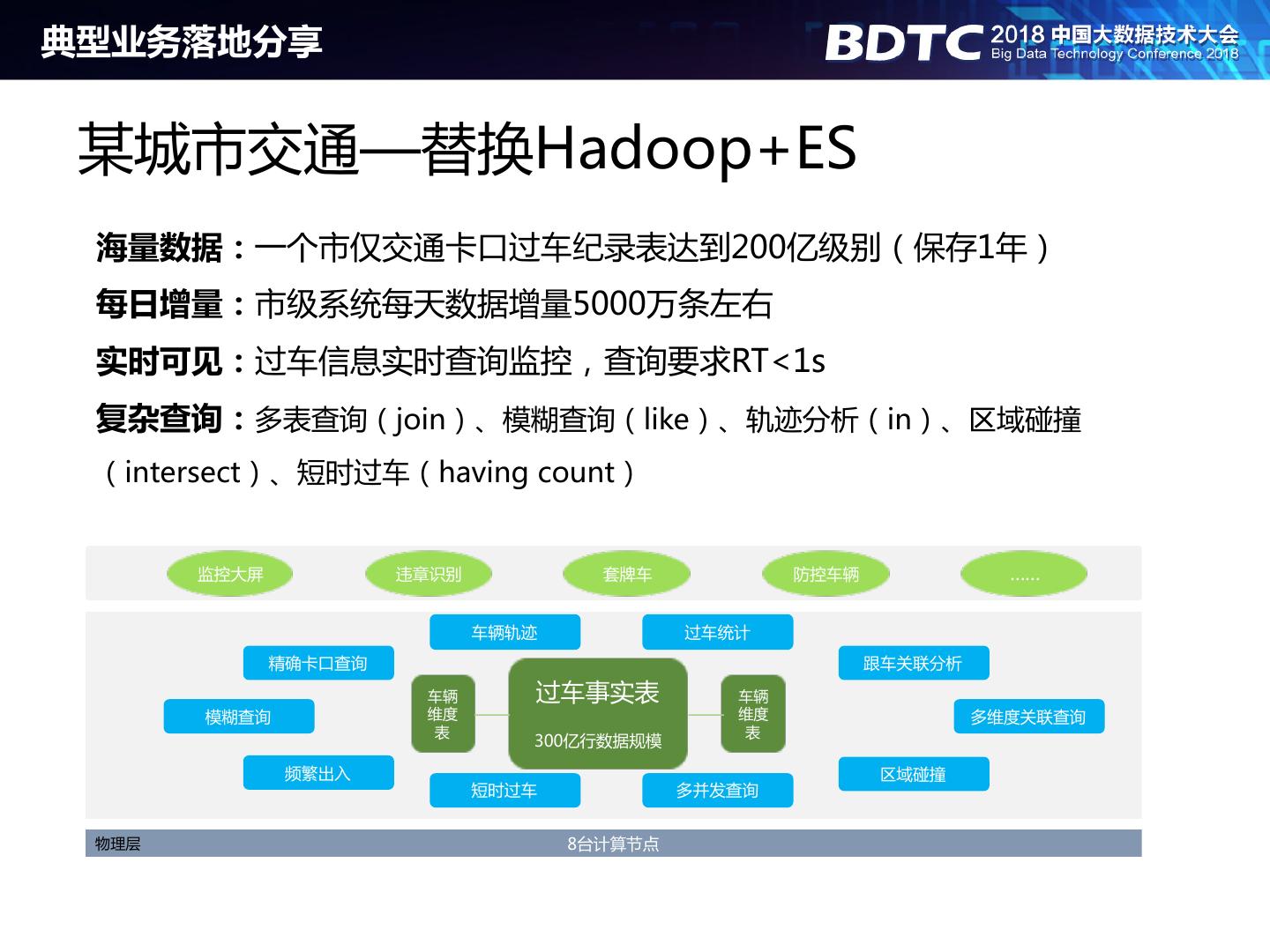

26 .典型业务落地分享 某城市交通—替换Hadoop+ES 海量数据：一个市仅交通卡口过车纪录表达到200亿级别（保存1年） 每日增量：市级系统每天数据增量5000万条左右 实时可见：过车信息实时查询监控，查询要求RT<1s 复杂查询：多表查询（join）、模糊查询（like）、轨迹分析（in）、区域碰撞 （intersect）、短时过车（having count） 3 3 3 8 0 

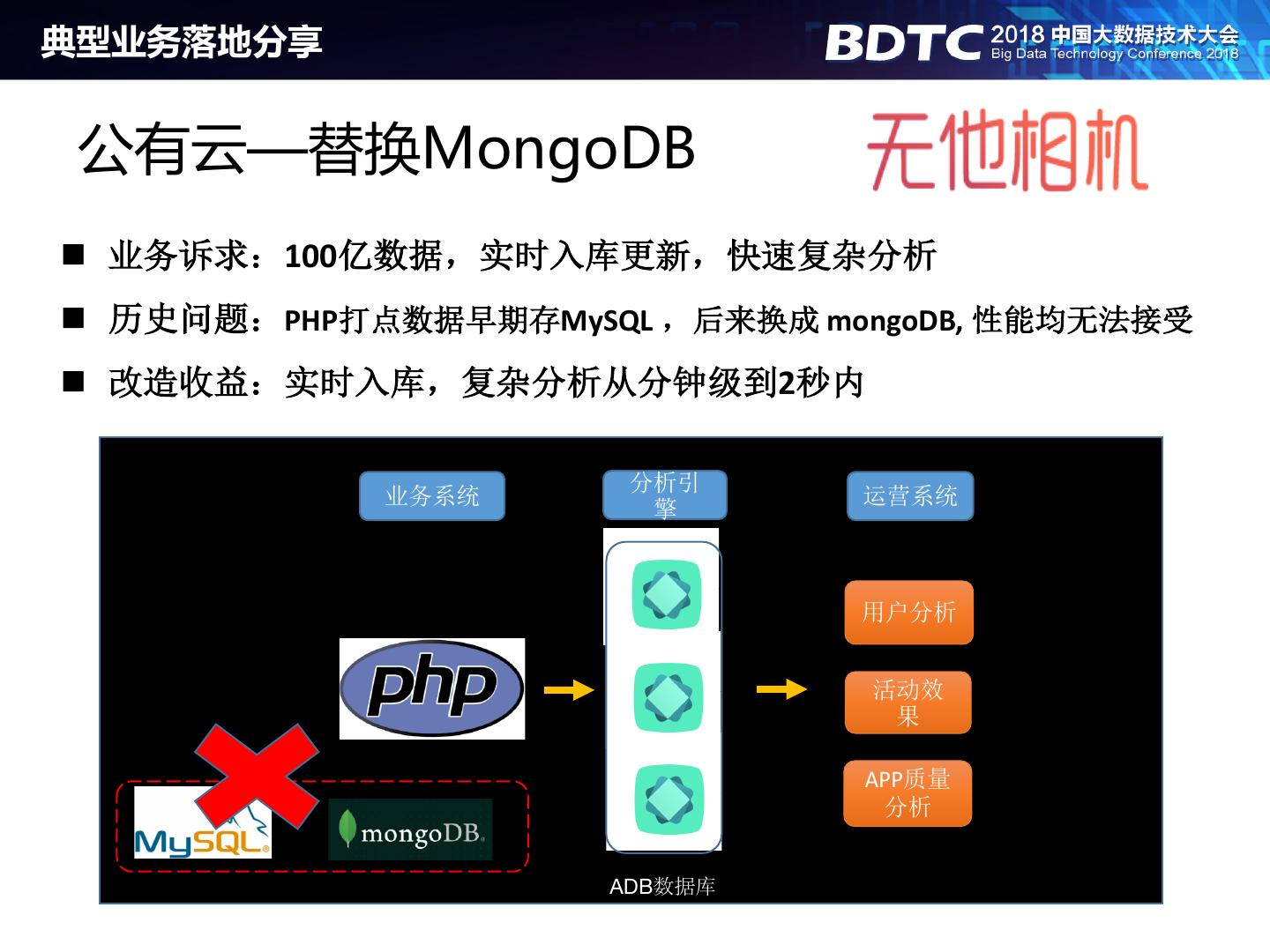

27 .典型业务落地分享 公有云—替换MongoDB n 业务诉求：100亿数据，实时入库更新，快速复杂分析 n 历史问题：PHP打点数据早期存MySQL ，后来换成 mongoDB, 性能均无法接受 n 改造收益：实时入库，复杂分析从分钟级到2秒内 分析引 业务系统 运营系统 擎 用户分析 活动效 果 APP质量 分析 ADB数据库 

28 .典型业务落地分享 公有云—混合云 n 极低成本： 年成本30万+，投入2人1.5个月完成数据化建设 n 极高性能：海量数据多表join，毫秒级返回 n 极高效率：数据接入到数据化运营上线，仅历时1个半月 业务库 数据传输 分析引擎 可视化层 QBI报表 DTS ADB数据库 Datav大屏 

29 . Q&A Thank you!
