58集团私有云实践

1 .58集团私有云实践 姚远 201811 让 生 活 简 单 美 好 

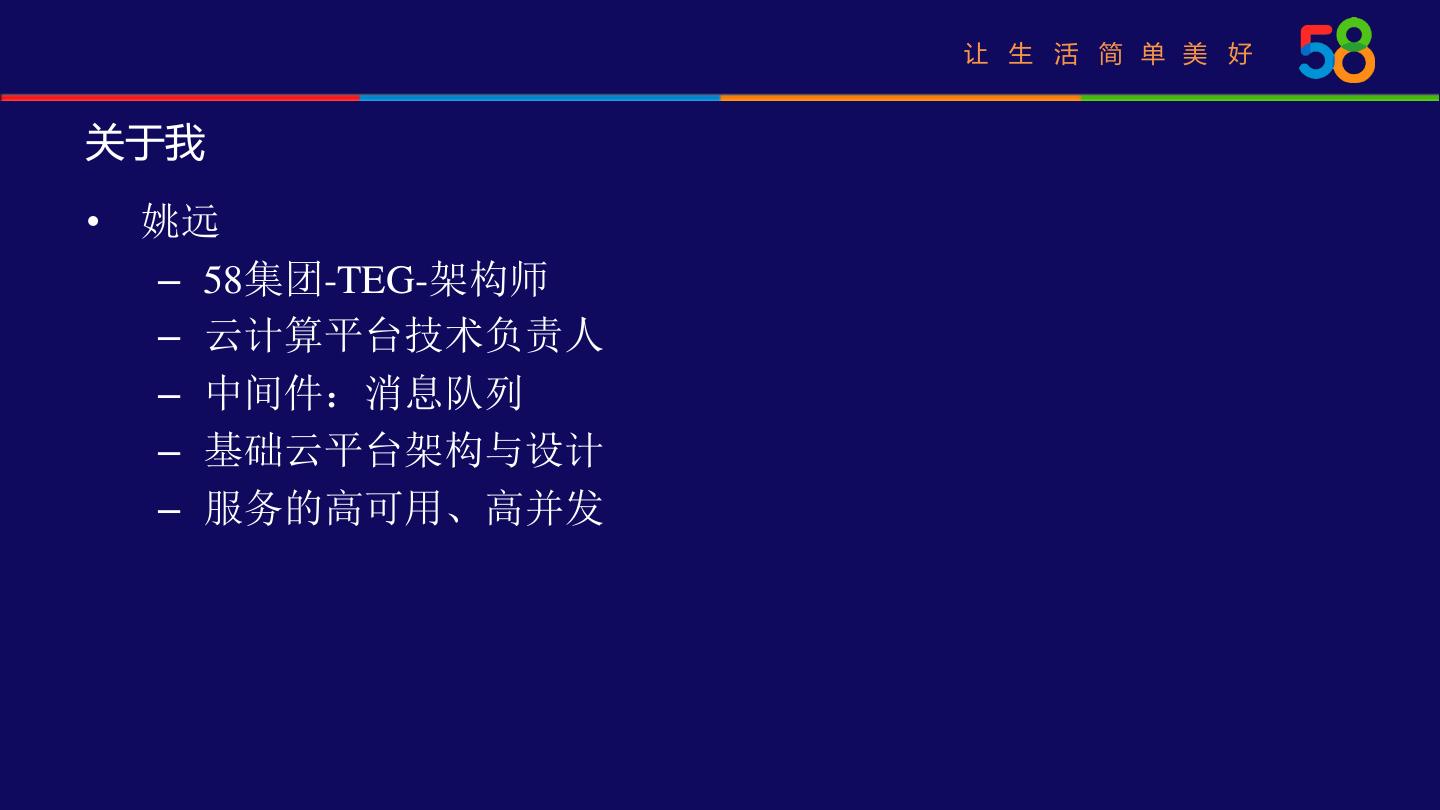

2 . 让 生 活 简 单 美 好 关于我 • 姚远 – 58集团-TEG-架构师 – 云计算平台技术负责人 – 中间件：消息队列 – 基础云平台架构与设计 – 服务的高可用、高并发 

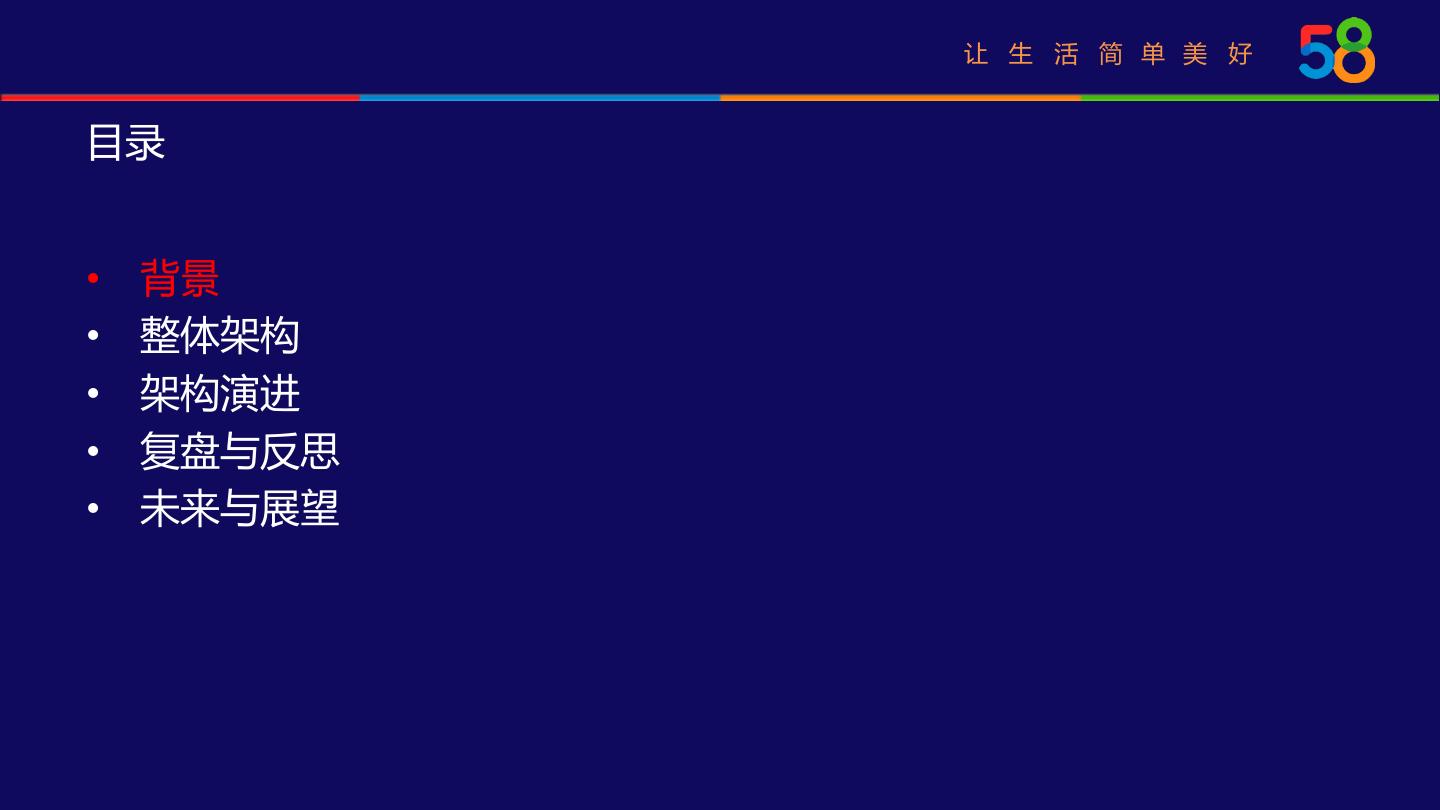

3 . 让 生 活 简 单 美 好 目录 • 背景 • 整体架构 • 架构演进 • 复盘与反思 • 未来与展望 

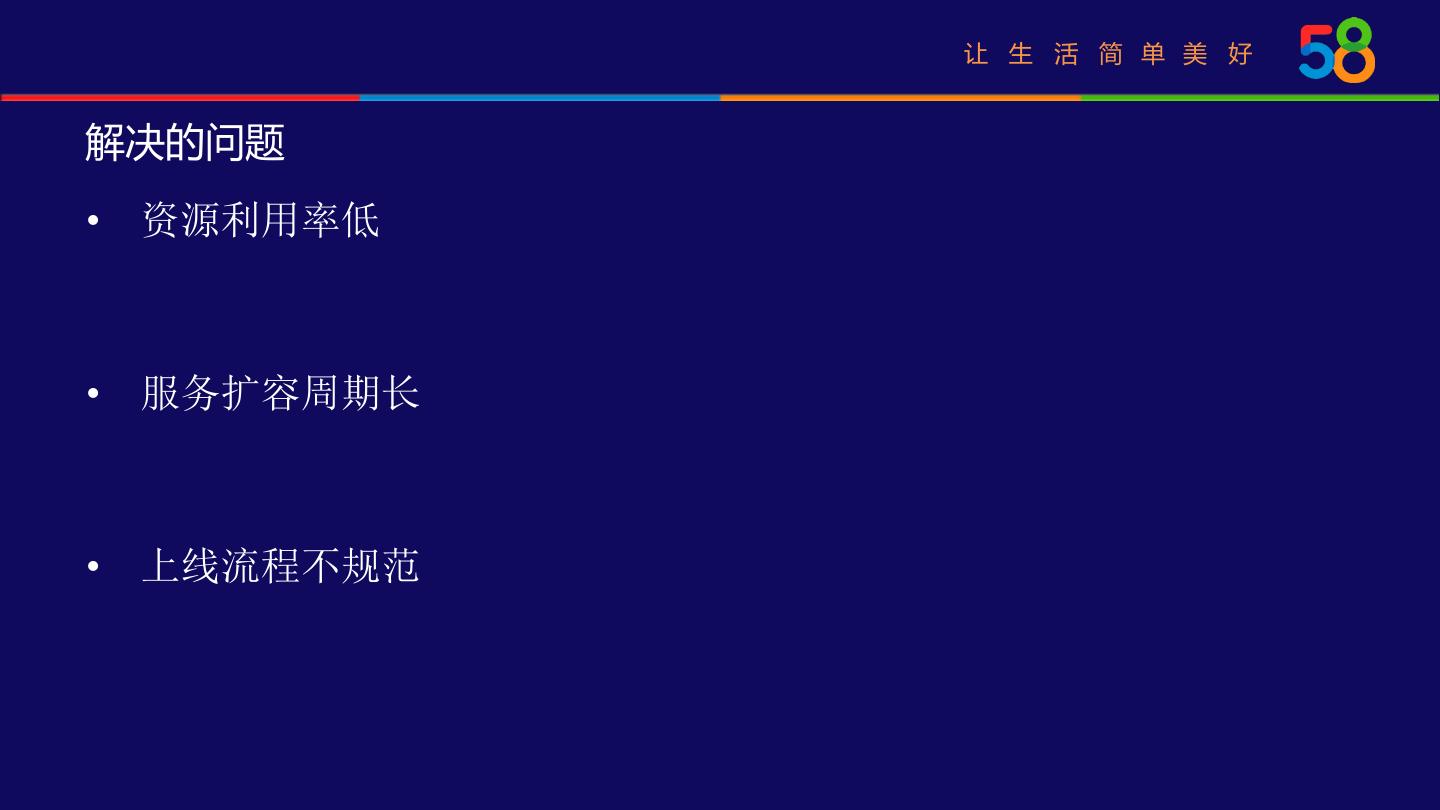

4 . 让 生 活 简 单 美 好 解决的问题 • 资源利用率低 • 服务扩容周期长 • 上线流程不规范 

5 . 让 生 活 简 单 美 好 技术选型 • Docker vs Kvm – 性能好 – 应用快速分发部署 – 自动化运维 • Kubernetes vs Swarm vs Mesos – 功能强大 – 社区活跃 – 组件多 

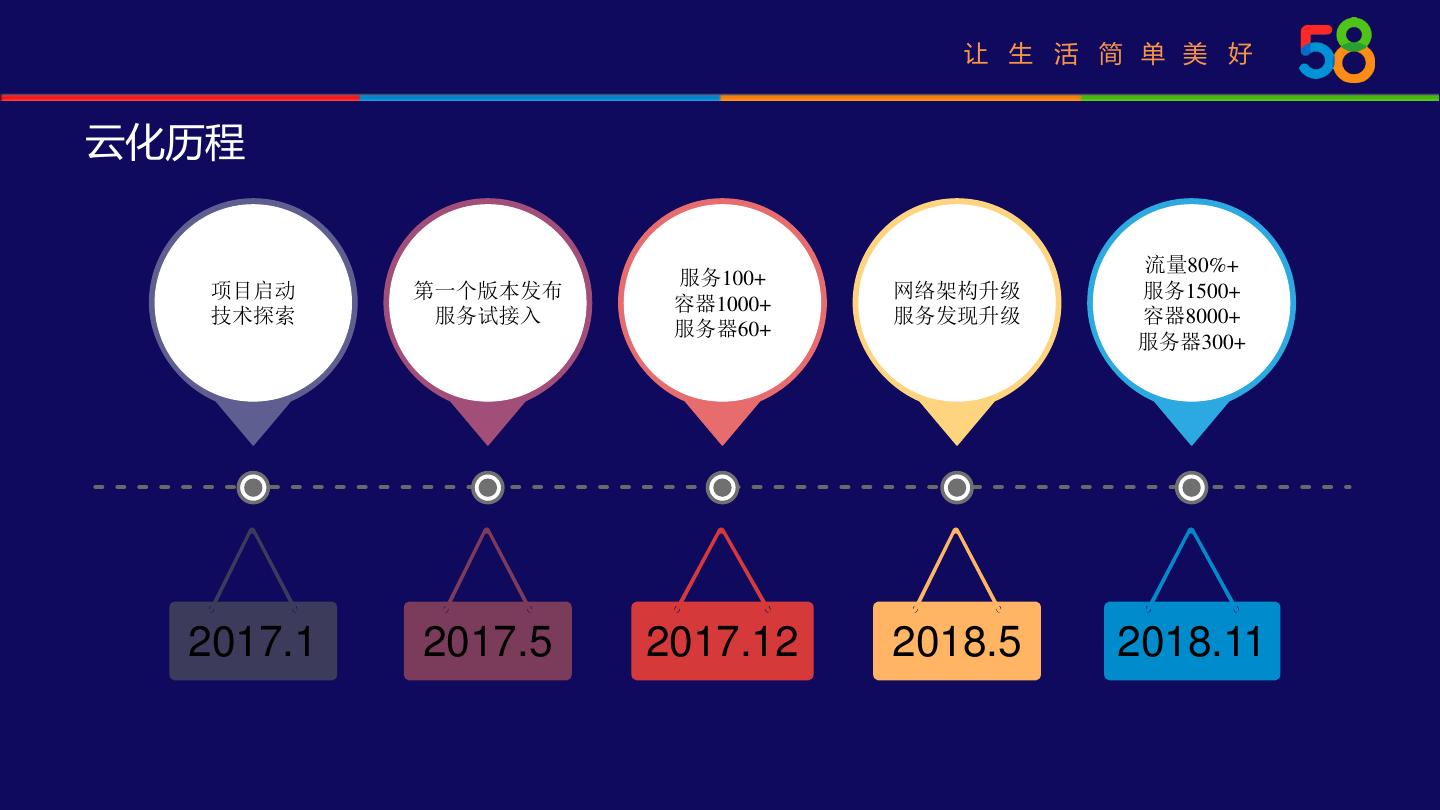

6 . 让 生 活 简 单 美 好 云化历程 流量80%+ 服务100+ 项目启动 第一个版本发布 网络架构升级 服务1500+ 容器1000+ 技术探索 服务试接入 服务发现升级 容器8000+ 服务器60+ 服务器300+ 2017.1 2017.5 2017.12 2018.5 2018.11 

7 . 让 生 活 简 单 美 好 目录 • 背景 • 整体架构 • 架构演进 • 复盘与反思 • 未来与展望 

8 . 让 生 活 简 单 美 好 整体架构 Java PHP … C/C++ 服务发现 容器管理 缩扩容 回滚降级 镜像中心 上线发布 权限配额 资源池管理 统一 门户 日志中心 弹性资源调度 kubernetes docker agent 监控中心 基础设施 网络 存储 宿主机 

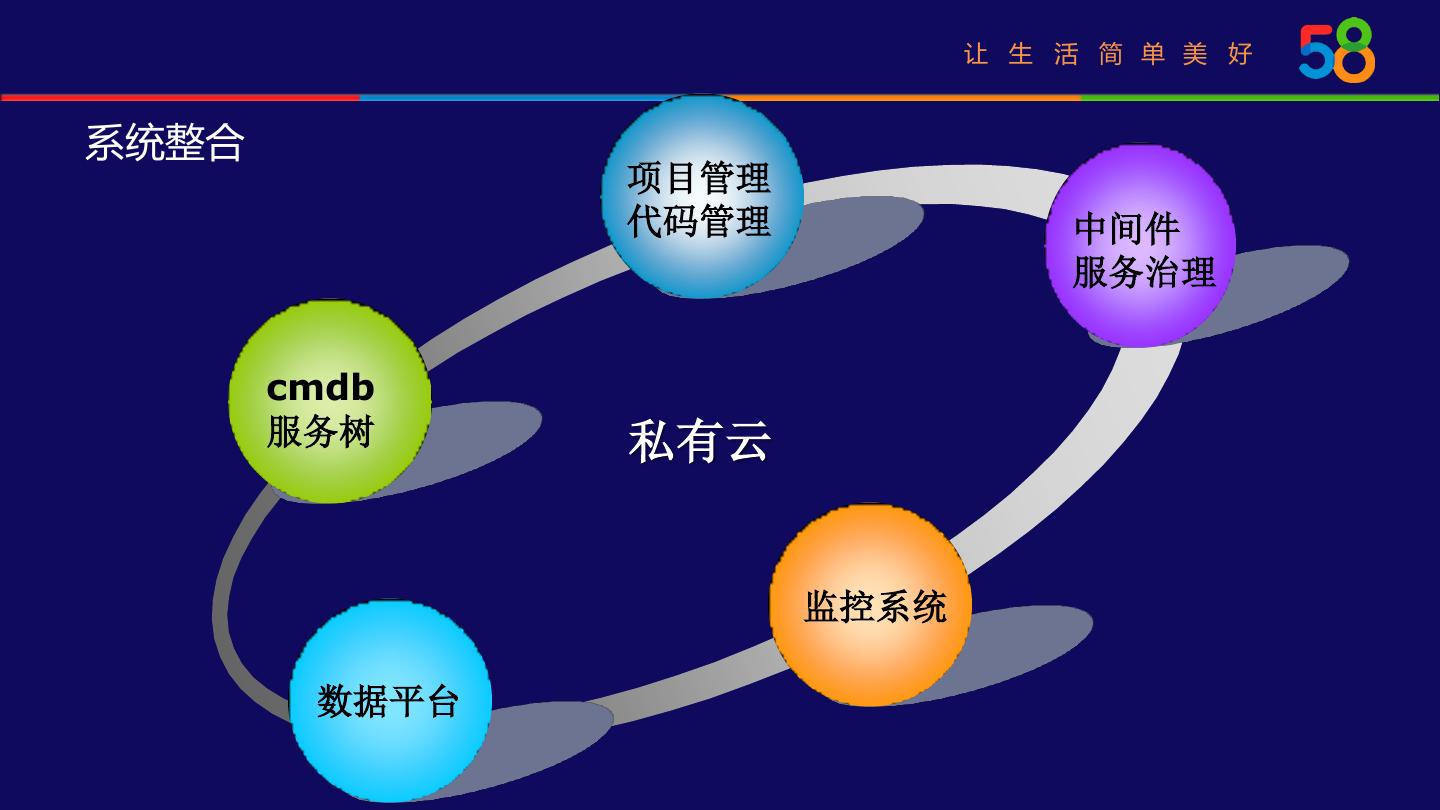

9 . 让 生 活 简 单 美 好 系统整合 项目管理 代码管理 中间件 服务治理 cmdb 服务树 私有云 监控系统 数据平台 

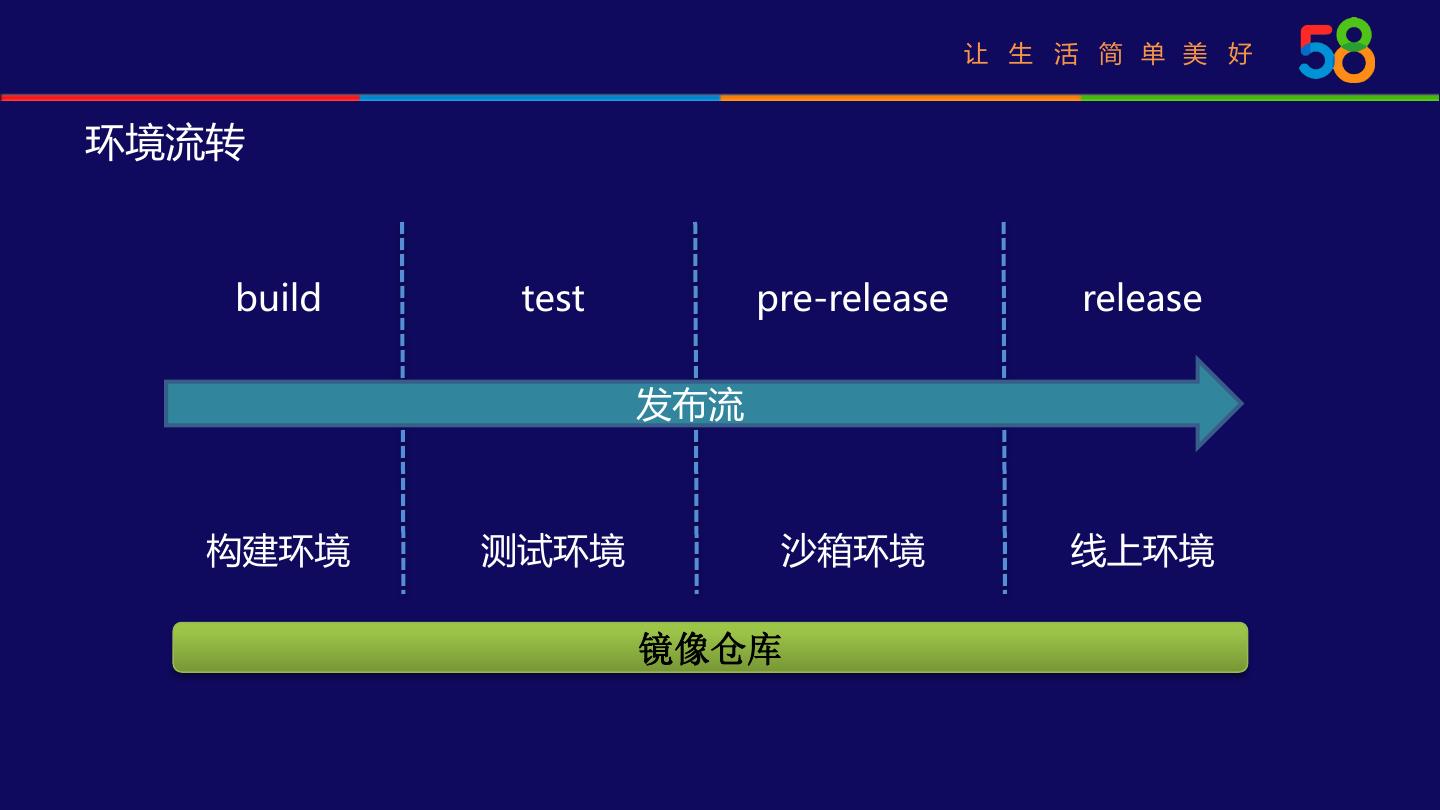

10 . 让 生 活 简 单 美 好 环境流转 build test pre-release release 发布流 构建环境 测试环境 沙箱环境 线上环境 镜像仓库 

11 . 让 生 活 简 单 美 好 目录 • 背景 • 整体架构 • 架构演进 • 复盘与反思 • 未来与展望 

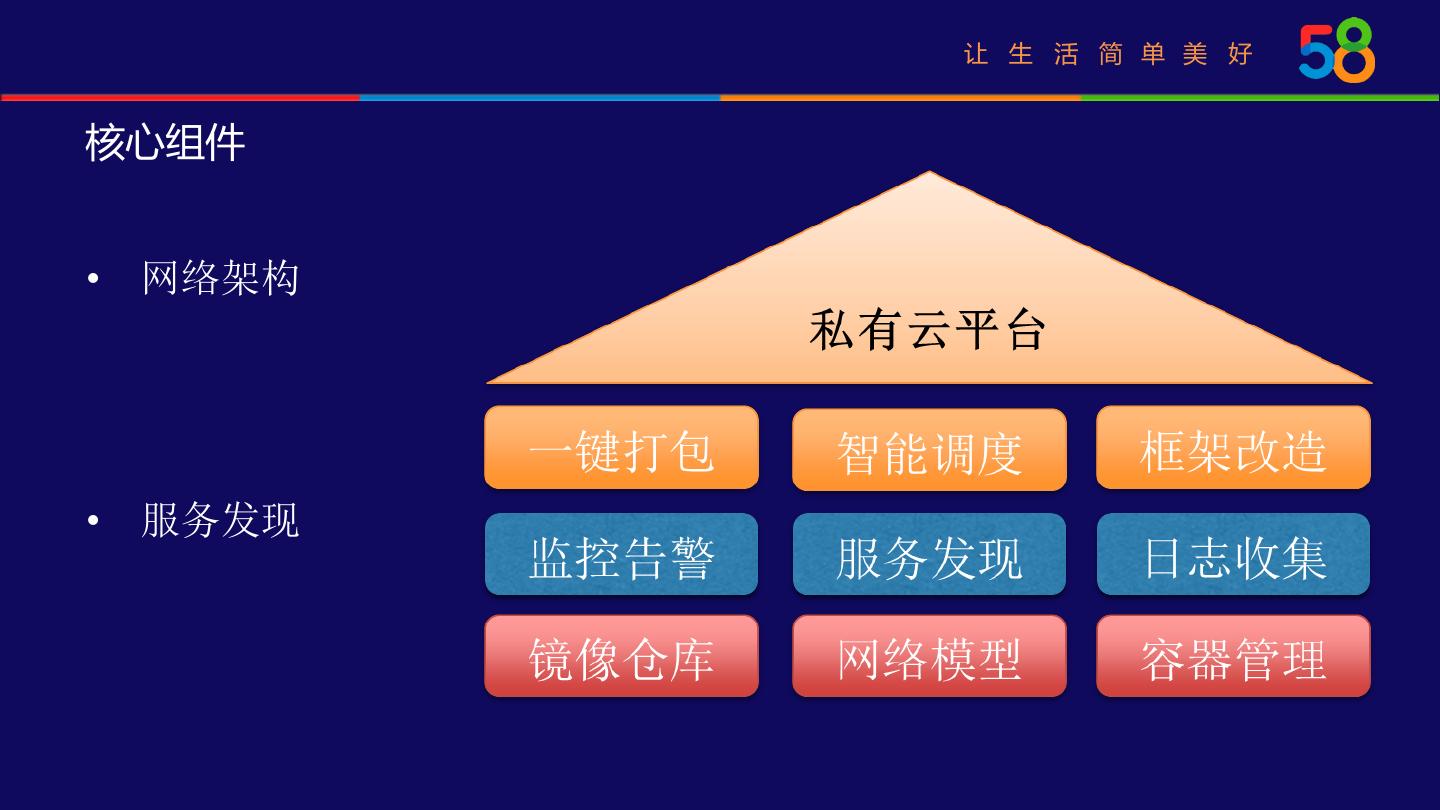

12 . 让 生 活 简 单 美 好 核心组件 • 网络架构 • 服务发现 

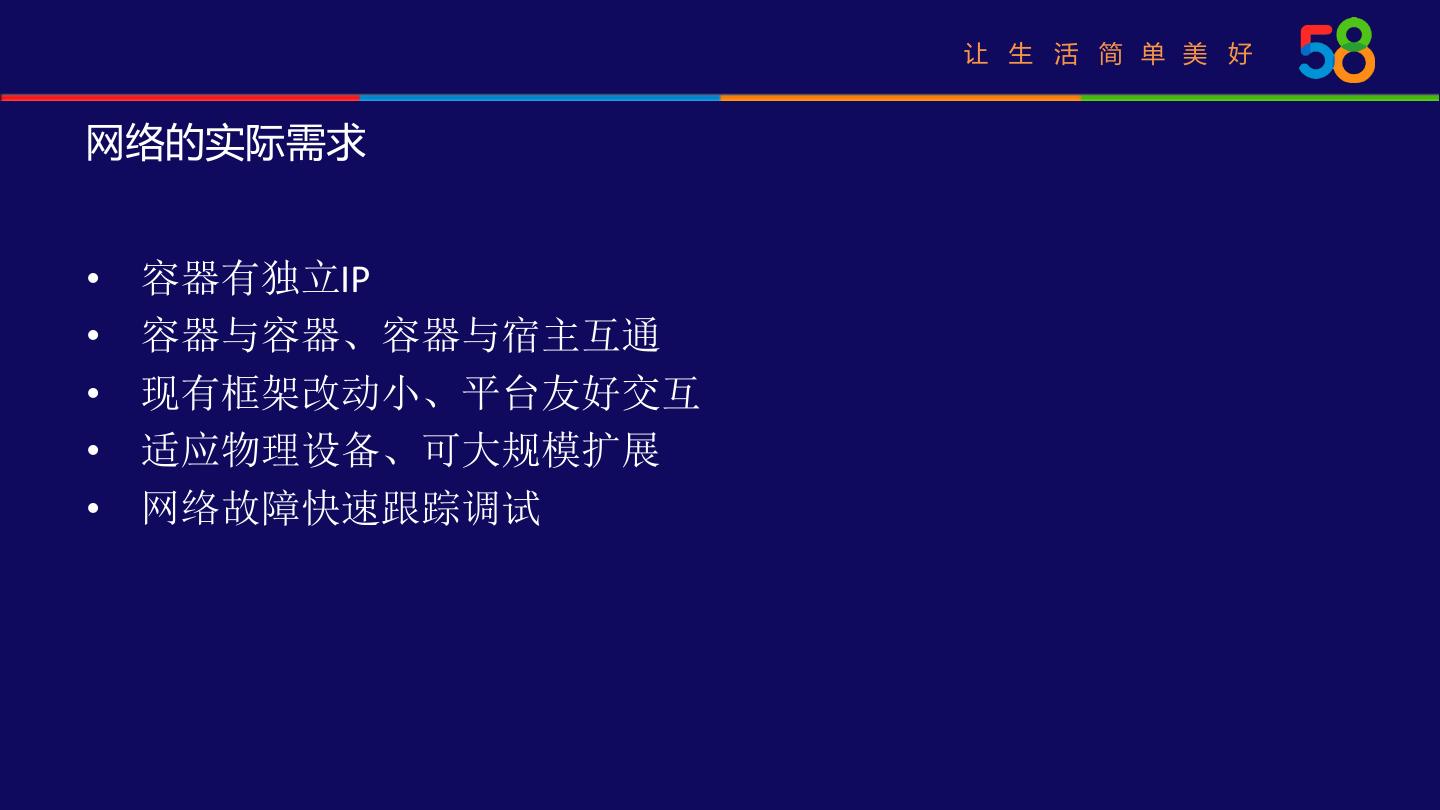

13 . 让 生 活 简 单 美 好 网络的实际需求 • 容器有独立IP • 容器与容器、容器与宿主互通 • 现有框架改动小、平台友好交互 • 适应物理设备、可大规模扩展 • 网络故障快速跟踪调试 

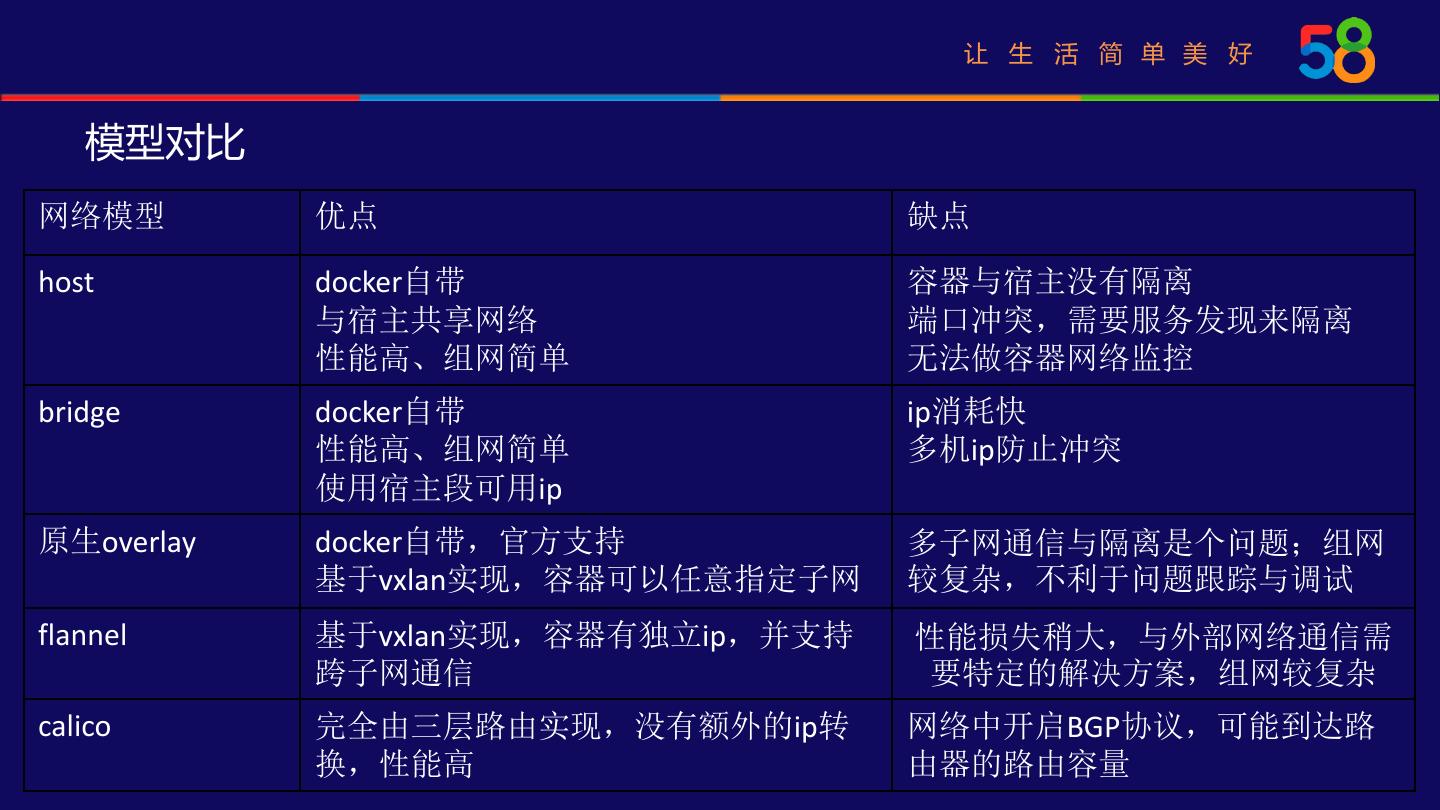

14 . 让 生 活 简 单 美 好 模型对比 网络模型 优点 缺点 host docker自带 容器与宿主没有隔离 与宿主共享网络 端口冲突，需要服务发现来隔离 性能高、组网简单 无法做容器网络监控 bridge docker自带 ip消耗快 性能高、组网简单 多机ip防止冲突 使用宿主段可用ip 原生overlay docker自带，官方支持 多子网通信与隔离是个问题；组网 基于vxlan实现，容器可以任意指定子网 较复杂，不利于问题跟踪与调试 flannel 基于vxlan实现，容器有独立ip，并支持 性能损失稍大，与外部网络通信需 跨子网通信 要特定的解决方案，组网较复杂 calico 完全由三层路由实现，没有额外的ip转 网络中开启BGP协议，可能到达路 换，性能高 由器的路由容量 

15 . 让 生 活 简 单 美 好 选择：bridge+vlan • 优势 – 性能好，故障易于调试 – 组网简单，与现有网络无缝对接 – 满足云实例有独立IP，全网互通 – 现有服务治理体系改动较小 • 劣势 – IP利用率低 – 缺少网络限速 

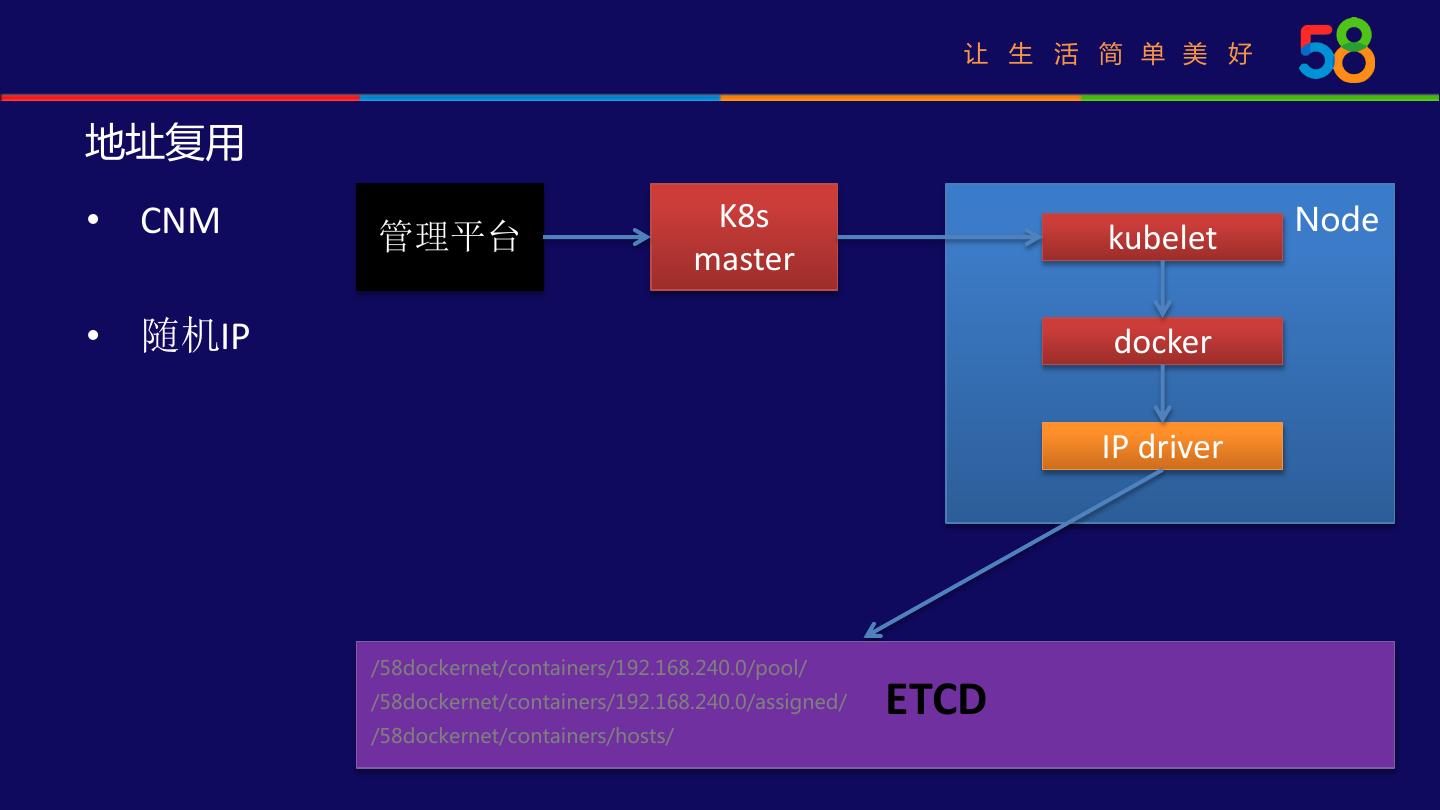

16 . 让 生 活 简 单 美 好 地址复用 • CNM 管理平台 K8s kubelet Node master • 随机IP docker IP driver /58dockernet/containers/192.168.240.0/pool/ /58dockernet/containers/192.168.240.0/assigned/ ETCD /58dockernet/containers/hosts/ 

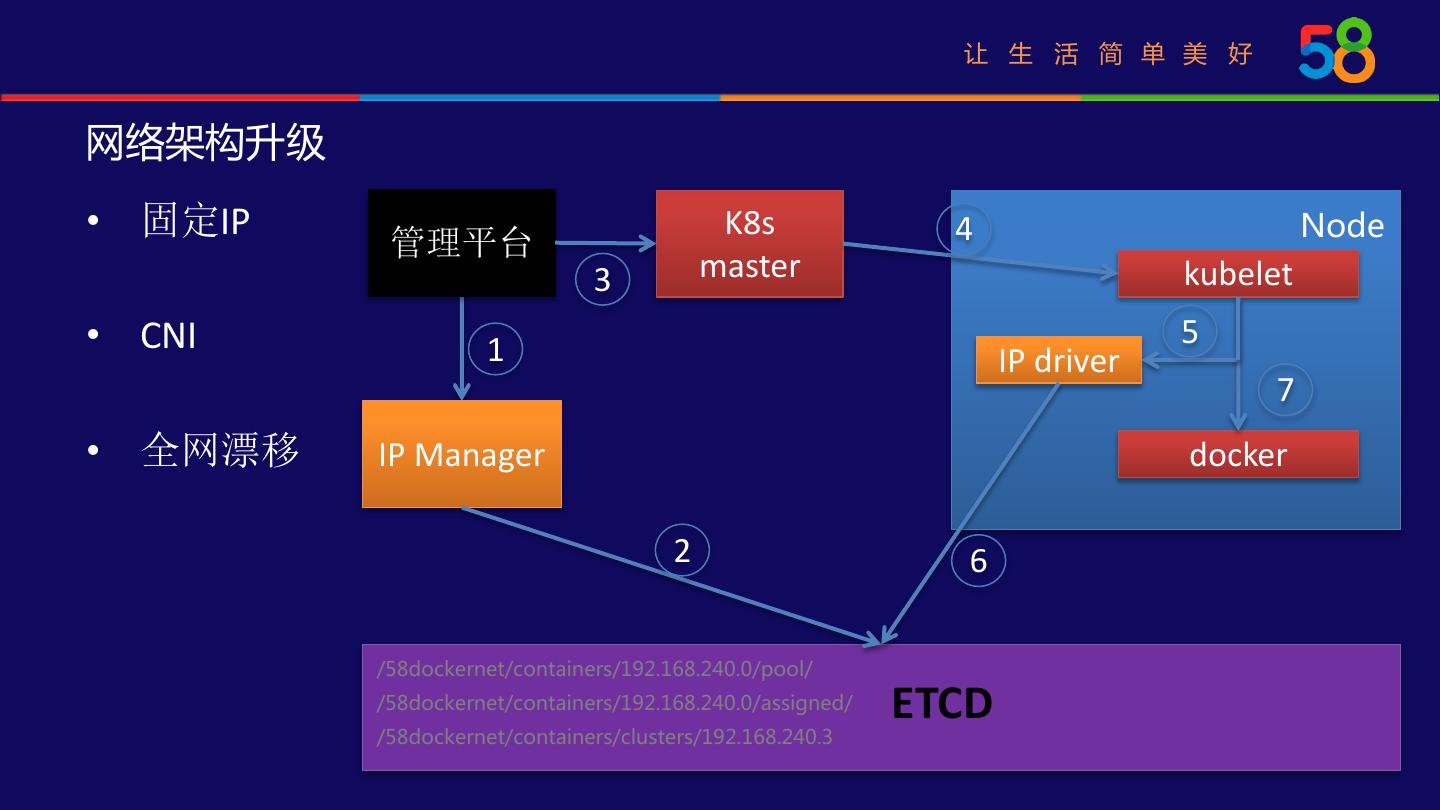

17 . 让 生 活 简 单 美 好 网络架构升级 • 固定IP K8s 4 Node 管理平台 3 master kubelet • CNI 1 5 IP driver 7 • 全网漂移 IP Manager docker 2 6 /58dockernet/containers/192.168.240.0/pool/ /58dockernet/containers/192.168.240.0/assigned/ ETCD /58dockernet/containers/clusters/192.168.240.3 

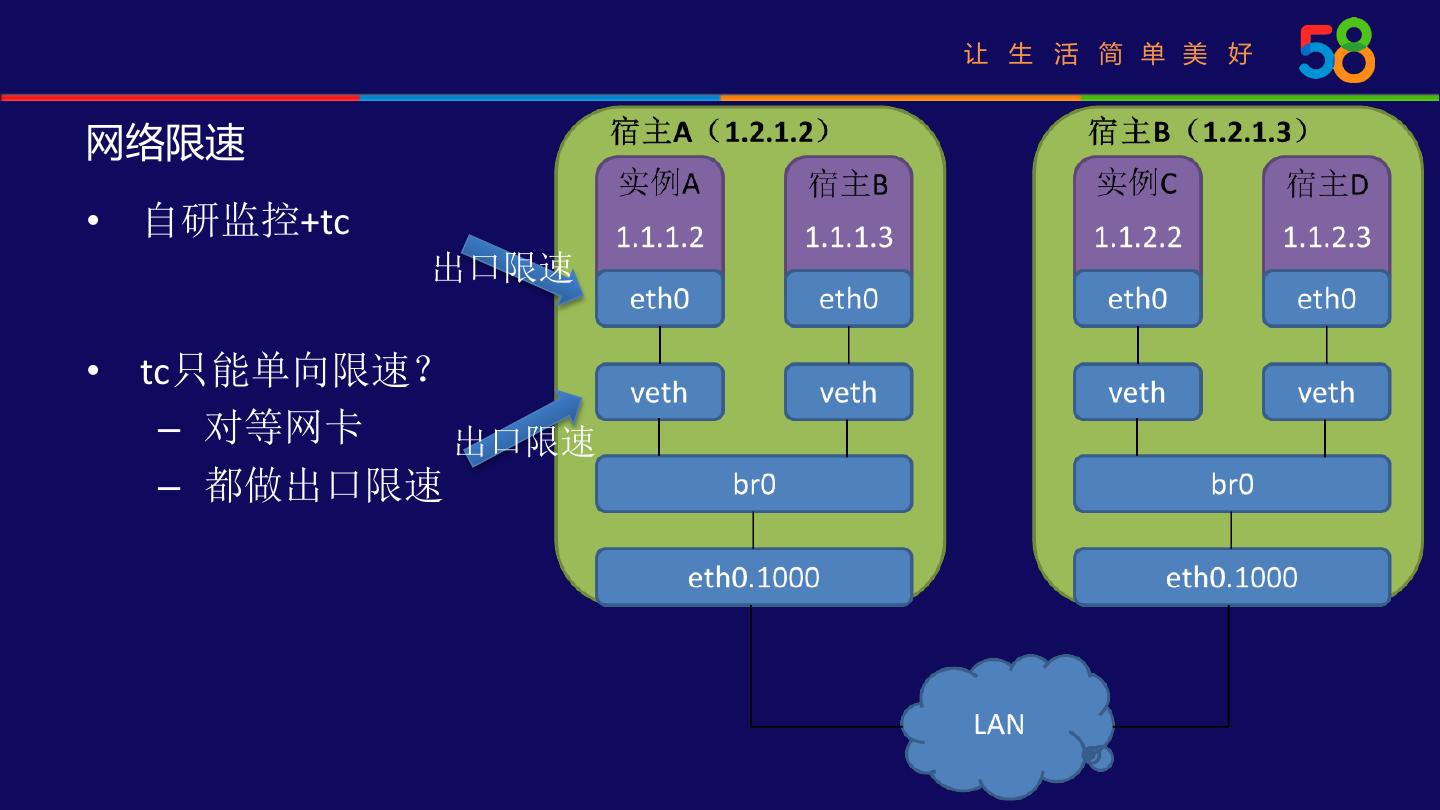

18 . 让 生 活 简 单 美 好 网络限速 • 自研监控+tc 出口限速 • tc只能单向限速？ – 对等网卡 出口限速 – 都做出口限速 

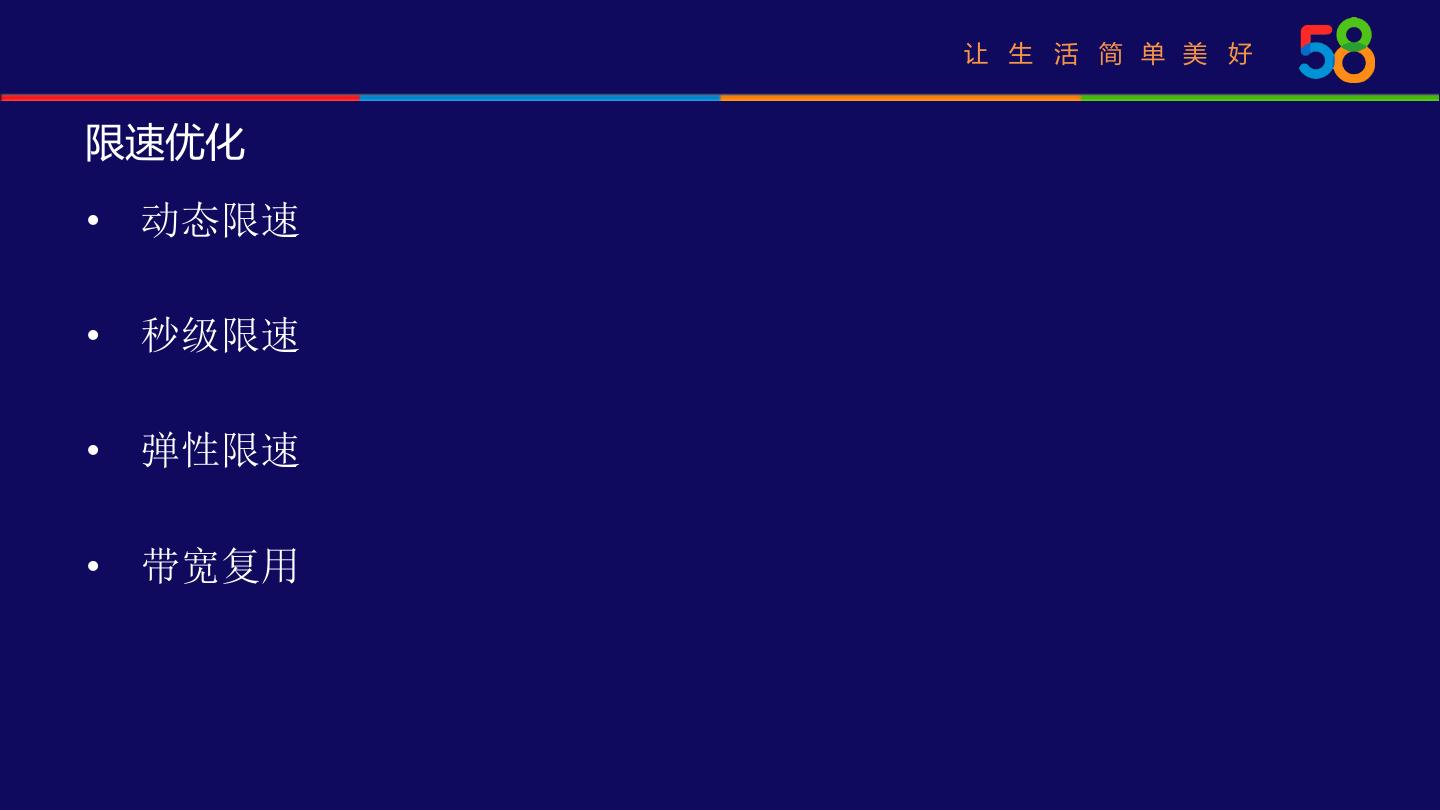

19 . 让 生 活 简 单 美 好 限速优化 • 动态限速 • 秒级限速 • 弹性限速 • 带宽复用 

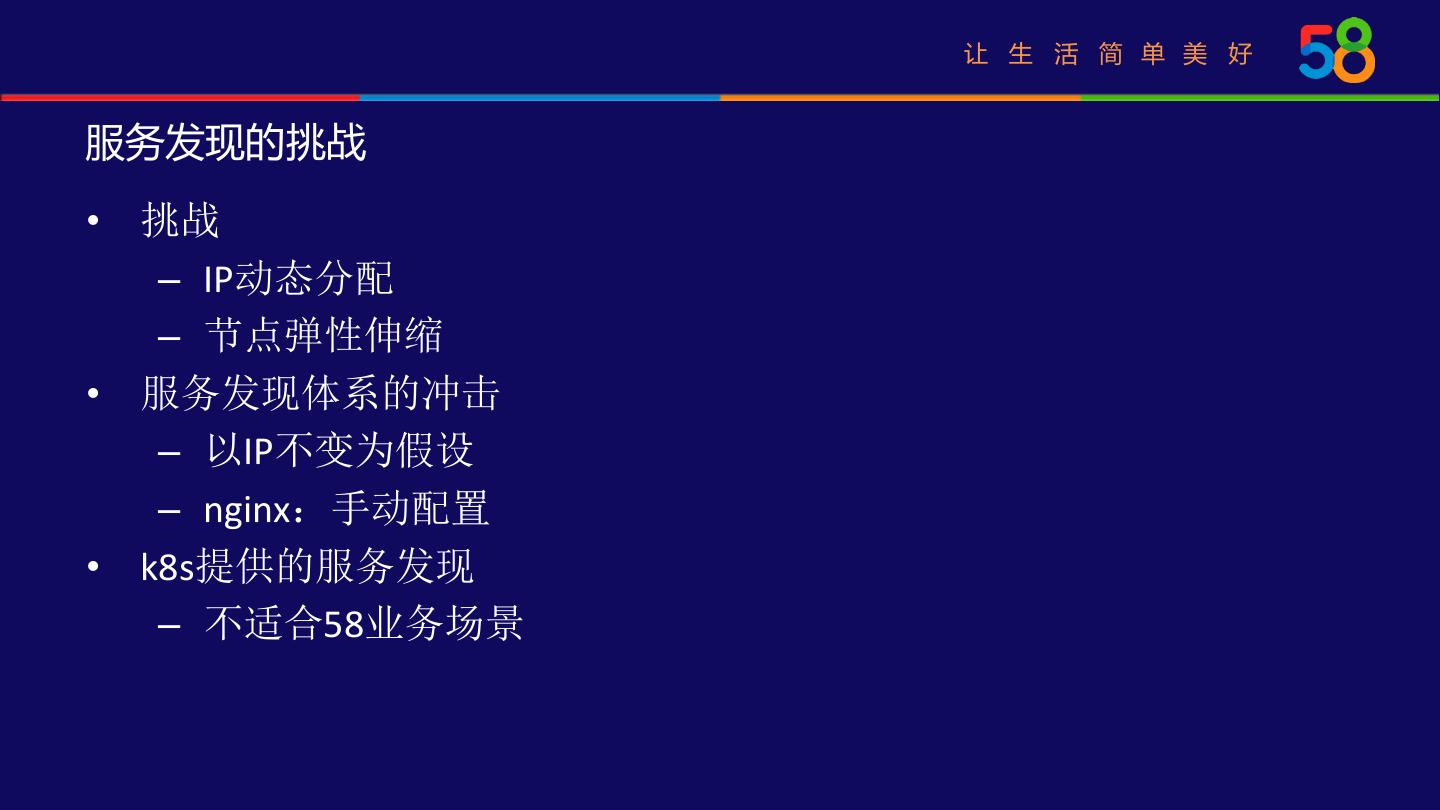

20 . 让 生 活 简 单 美 好 服务发现的挑战 • 挑战 – IP动态分配 – 节点弹性伸缩 • 服务发现体系的冲击 – 以IP不变为假设 – nginx：手动配置 • k8s提供的服务发现 – 不适合58业务场景 

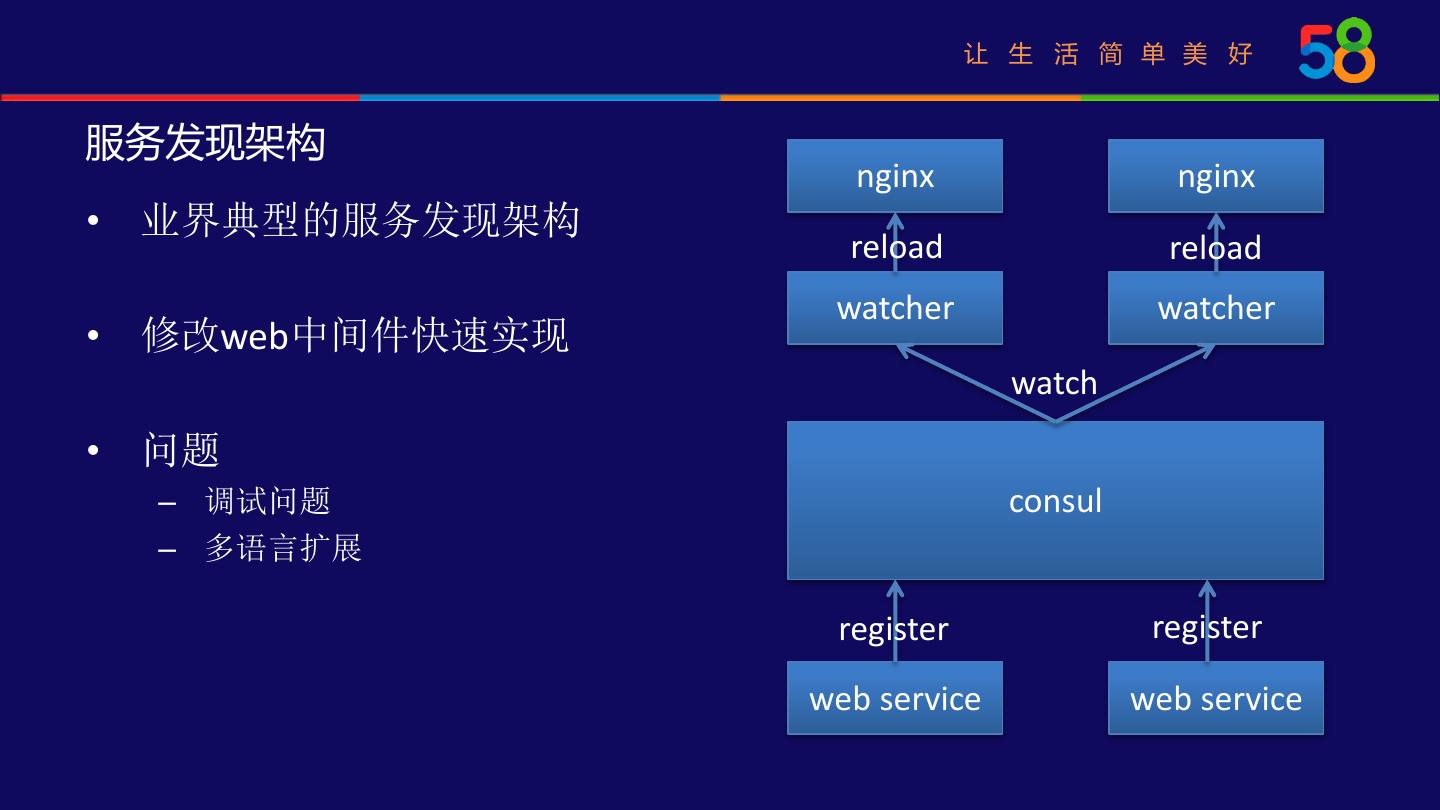

21 . 让 生 活 简 单 美 好 服务发现架构 nginx nginx • 业界典型的服务发现架构 reload reload watcher watcher • 修改web中间件快速实现 watch • 问题 – 调试问题 consul – 多语言扩展 register register web service web service 

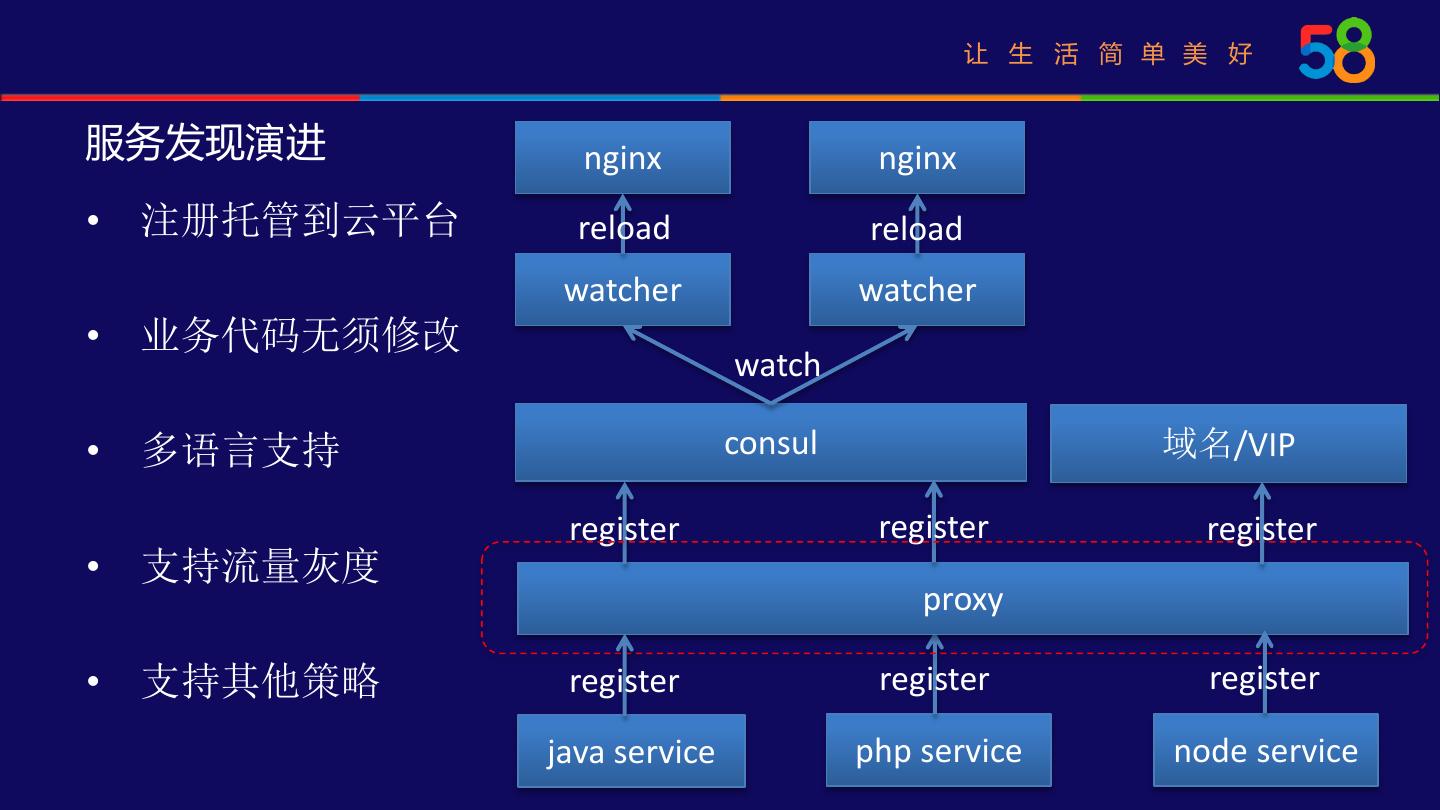

22 . 让 生 活 简 单 美 好 服务发现演进 nginx nginx • 注册托管到云平台 reload reload watcher watcher • 业务代码无须修改 watch • 多语言支持 consul 域名/VIP register register register • 支持流量灰度 proxy • 支持其他策略 register register register java service php service node service 

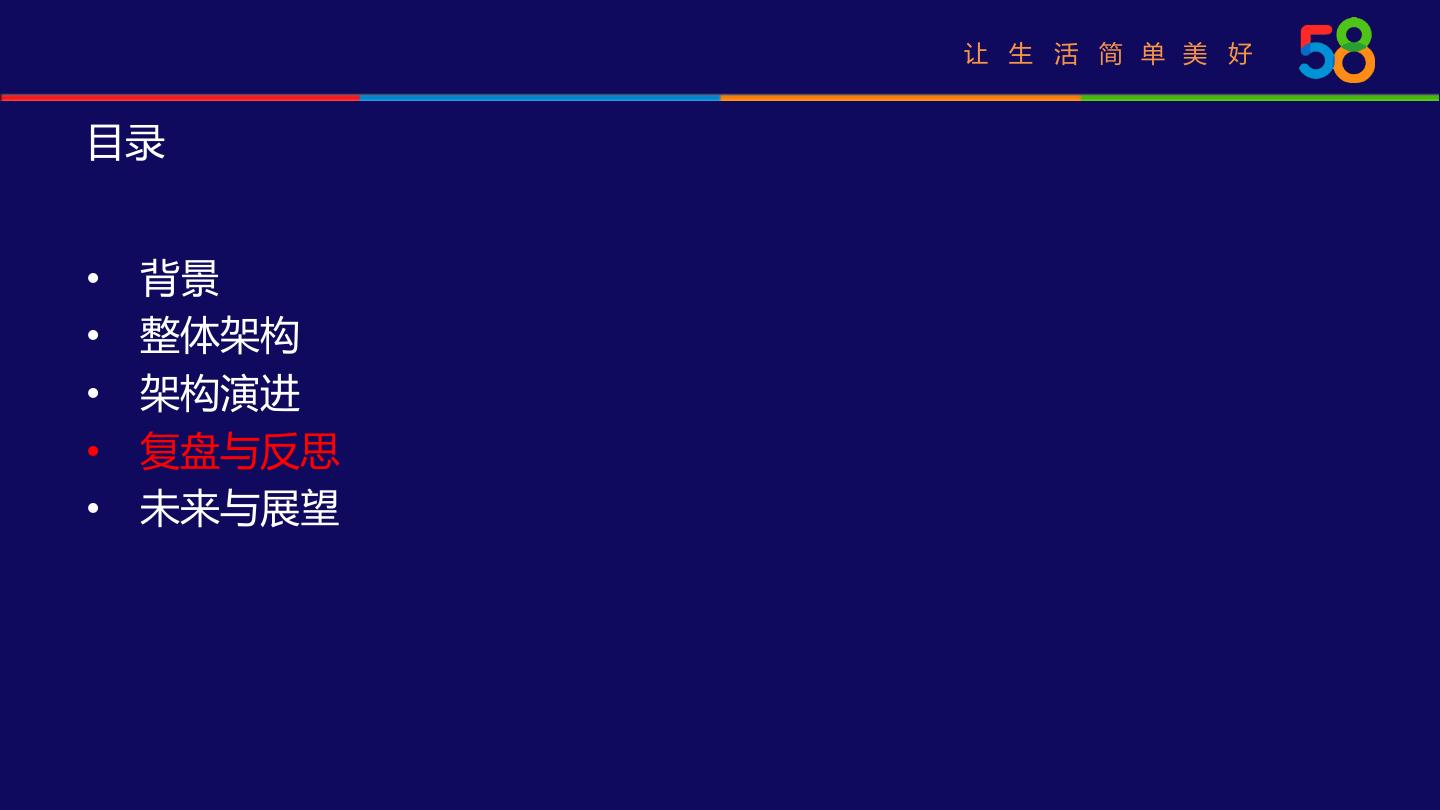

23 . 让 生 活 简 单 美 好 目录 • 背景 • 整体架构 • 架构演进 • 复盘与反思 • 未来与展望 

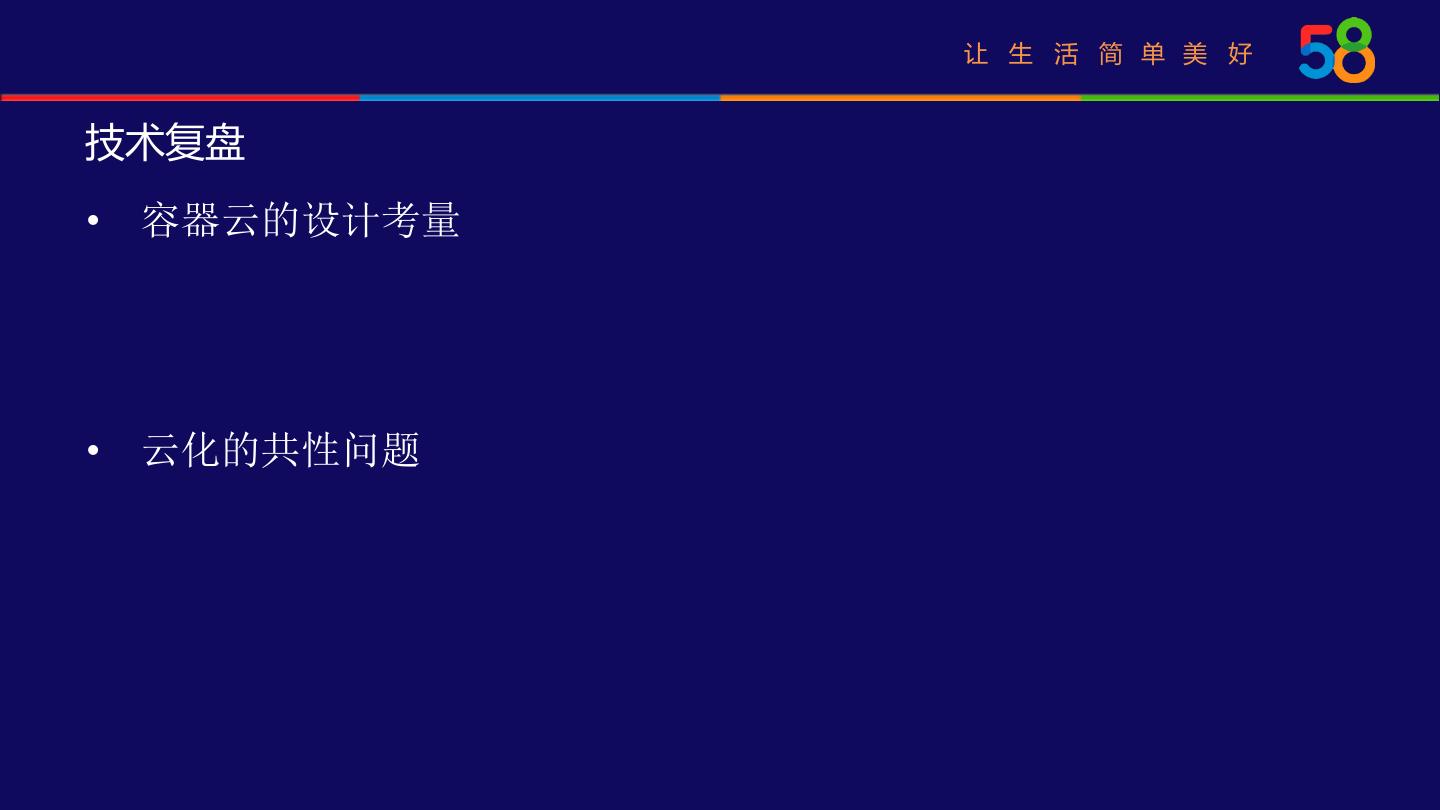

24 . 让 生 活 简 单 美 好 技术复盘 • 容器云的设计考量 • 云化的共性问题 

25 . 让 生 活 简 单 美 好 设计考量 • 像容器一样vs像虚拟机一样 – 像容器一样 • 单进程vs多进程 – 单进程 • 去agent化 – 防止agent数量以几何倍数增长 – 降低系统负载 

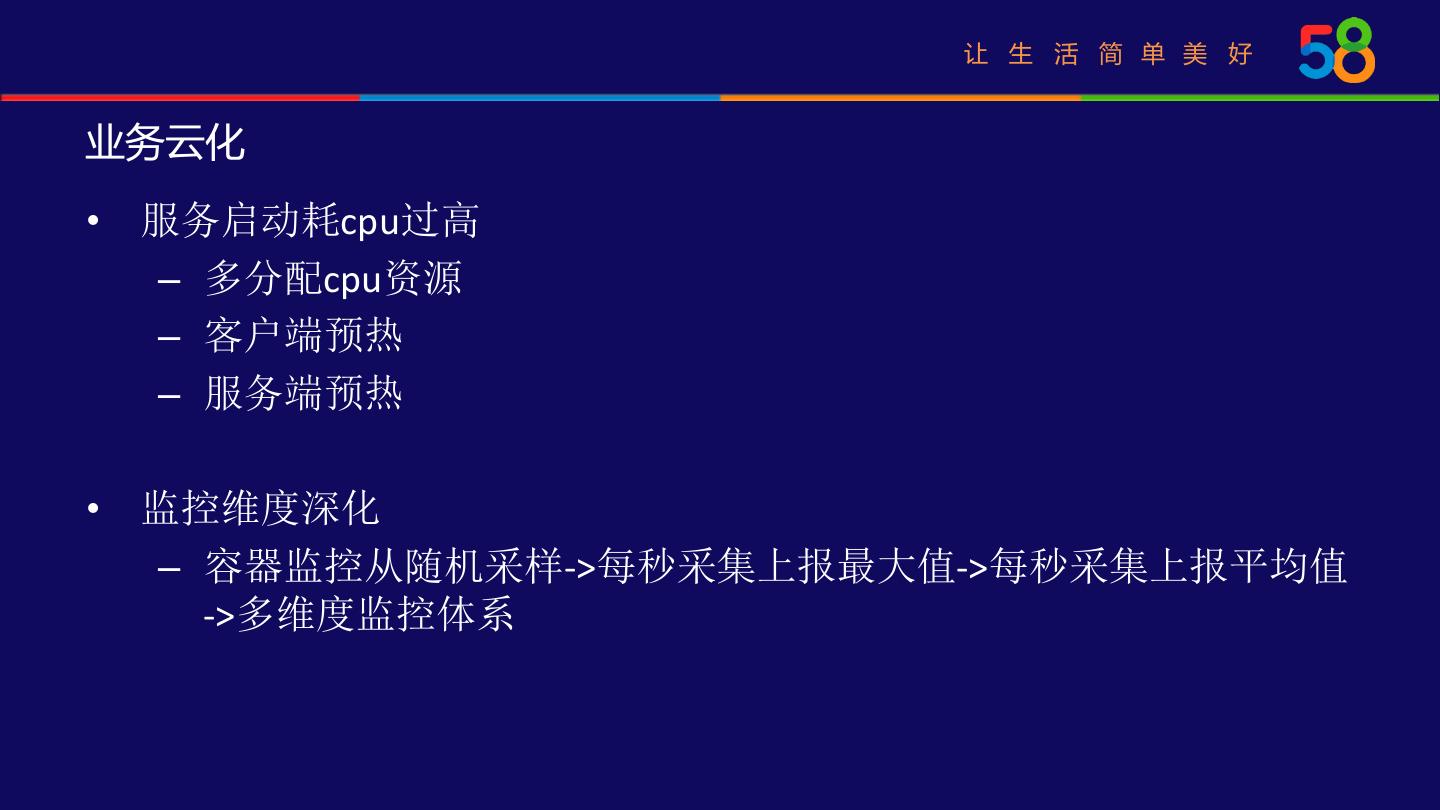

26 . 让 生 活 简 单 美 好 业务云化 • 服务启动耗cpu过高 – 多分配cpu资源 – 客户端预热 – 服务端预热 • 监控维度深化 – 容器监控从随机采样->每秒采集上报最大值->每秒采集上报平均值 ->多维度监控体系 

27 . 让 生 活 简 单 美 好 业务云化 • 容器过载保护 – 系统负载没有隔离 – 容器最大线程数控制 – 容器动态均衡 • swap交换分区 – 导致服务间歇性抖动 – 交换分区必须关闭 

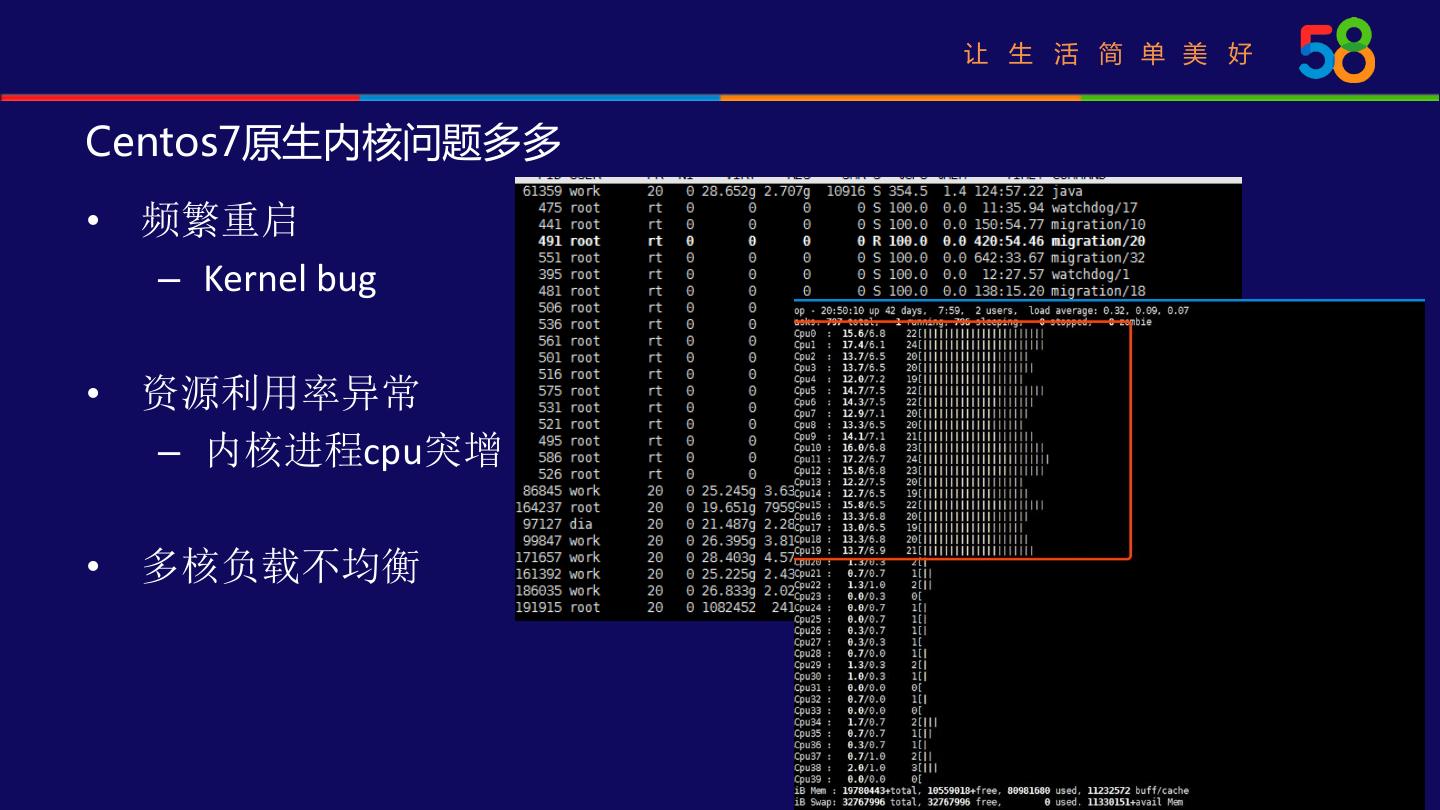

28 . 让 生 活 简 单 美 好 Centos7原生内核问题多多 • 频繁重启 – Kernel bug • 资源利用率异常 – 内核进程cpu突增 • 多核负载不均衡 

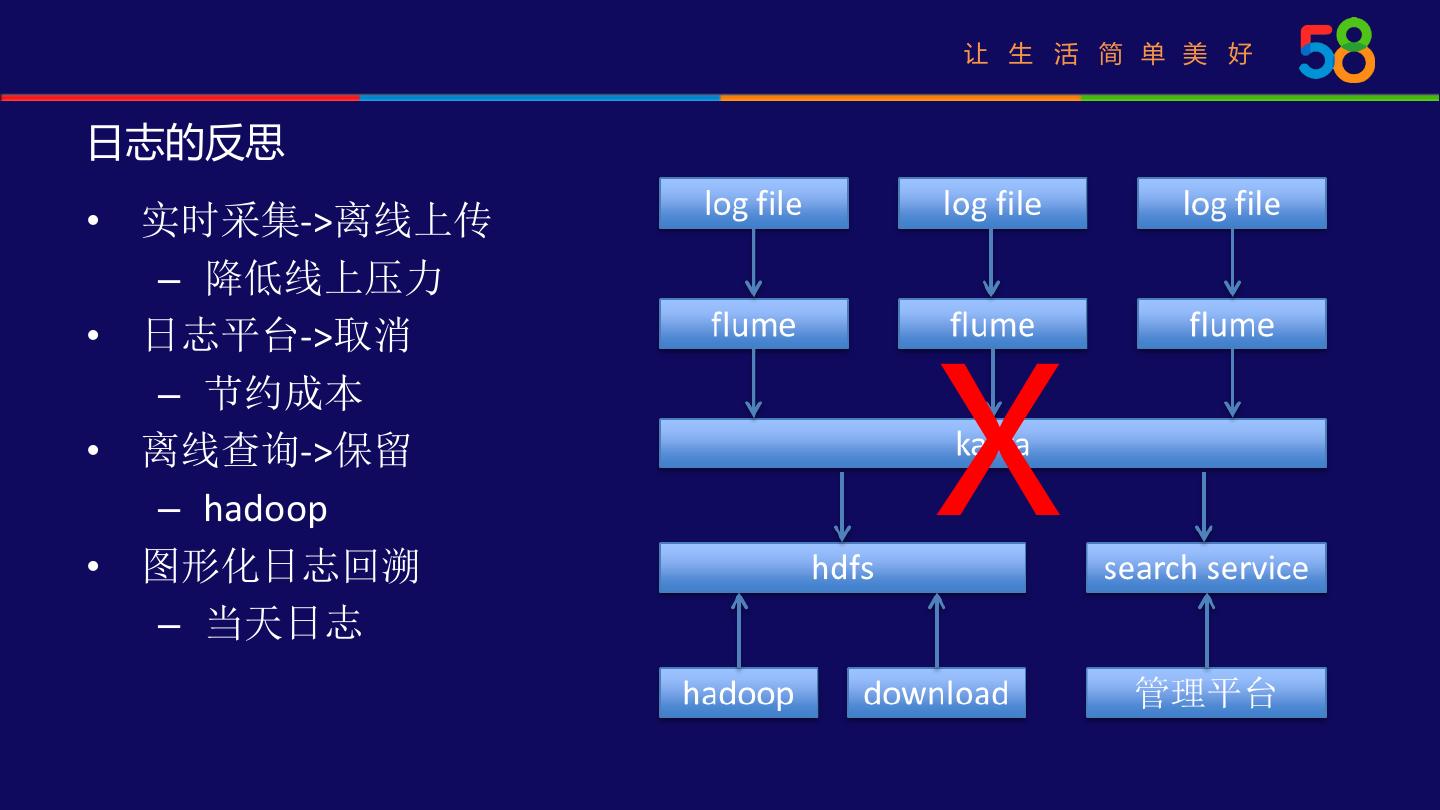

29 . 让 生 活 简 单 美 好 日志的反思 • 实时采集->离线上传 – 降低线上压力 X • 日志平台->取消 – 节约成本 • 离线查询->保留 – hadoop • 图形化日志回溯 – 当天日志
