1 .存储 技术 基础 浪潮英信大学认证培训教材

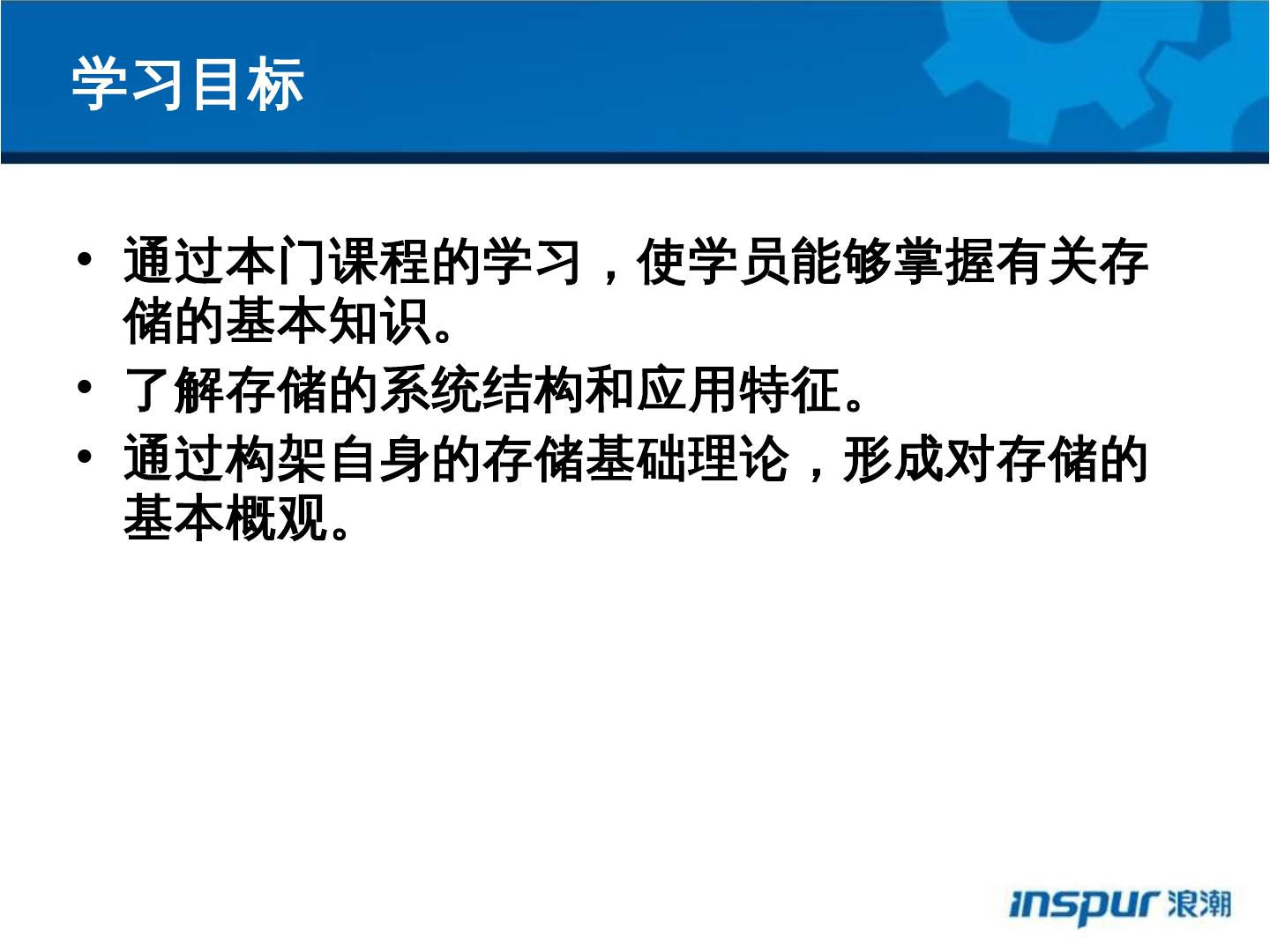

2 .学习目标 通过本门课程的学习，使学员能够掌握 有关 存储 的 基本知识。 了解 存储 的 系统结构和应用特征。 通过构架自身 的 存储 基础理论 ，形成 对 存储 的 基本概观。

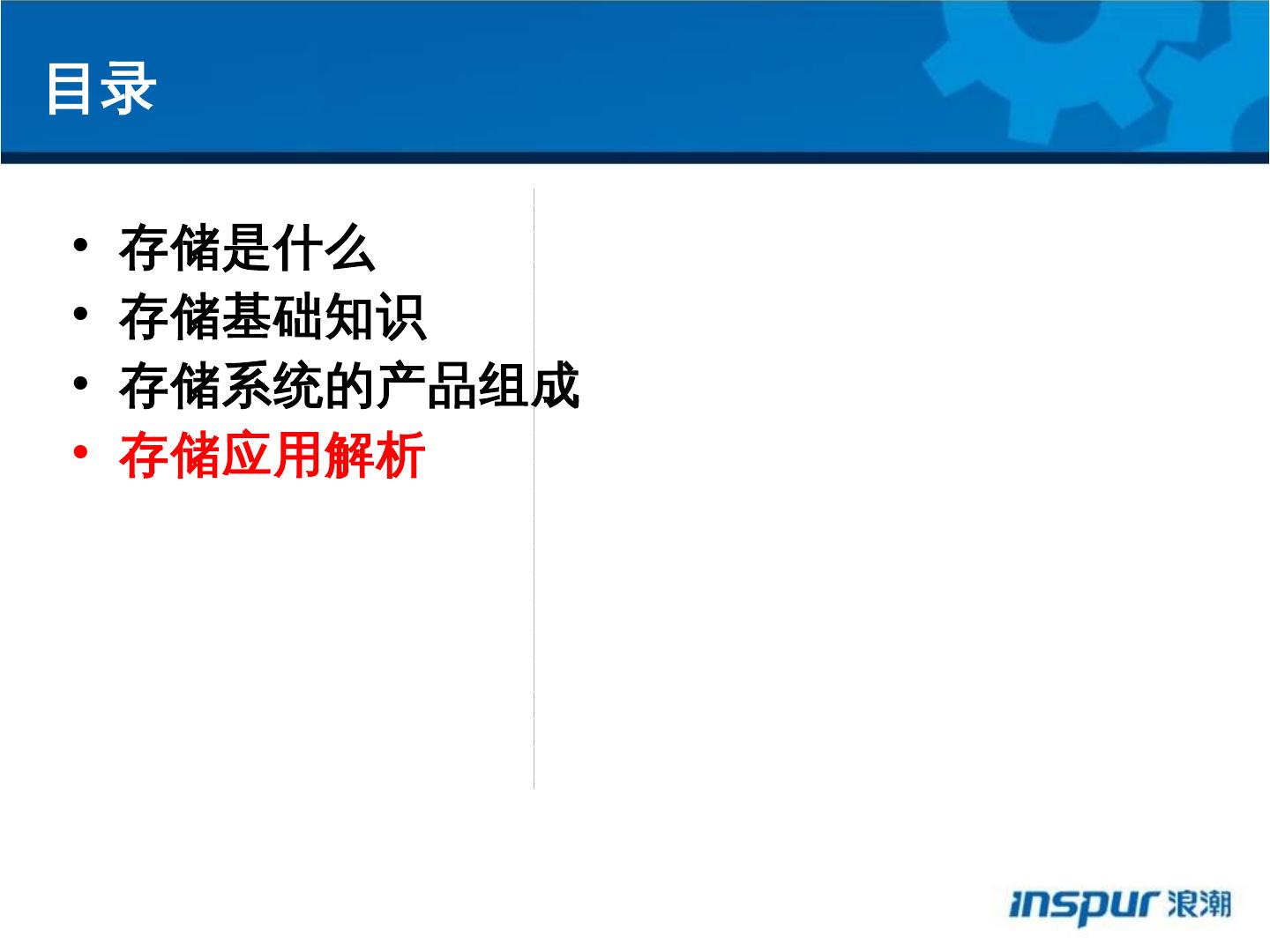

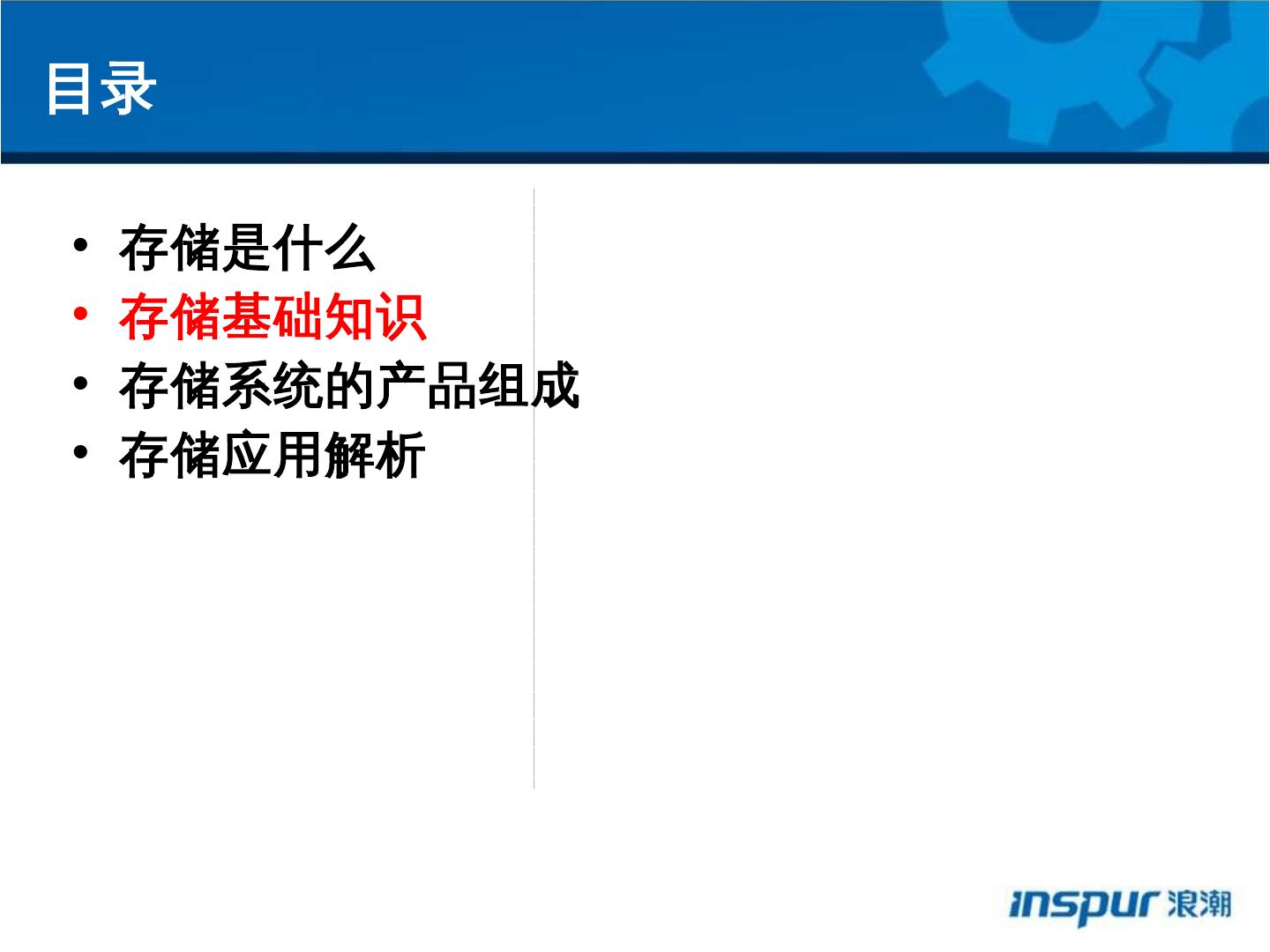

3 .目录 存储是什么 存储基础知识 存储系统的产品组成 存储应用解析

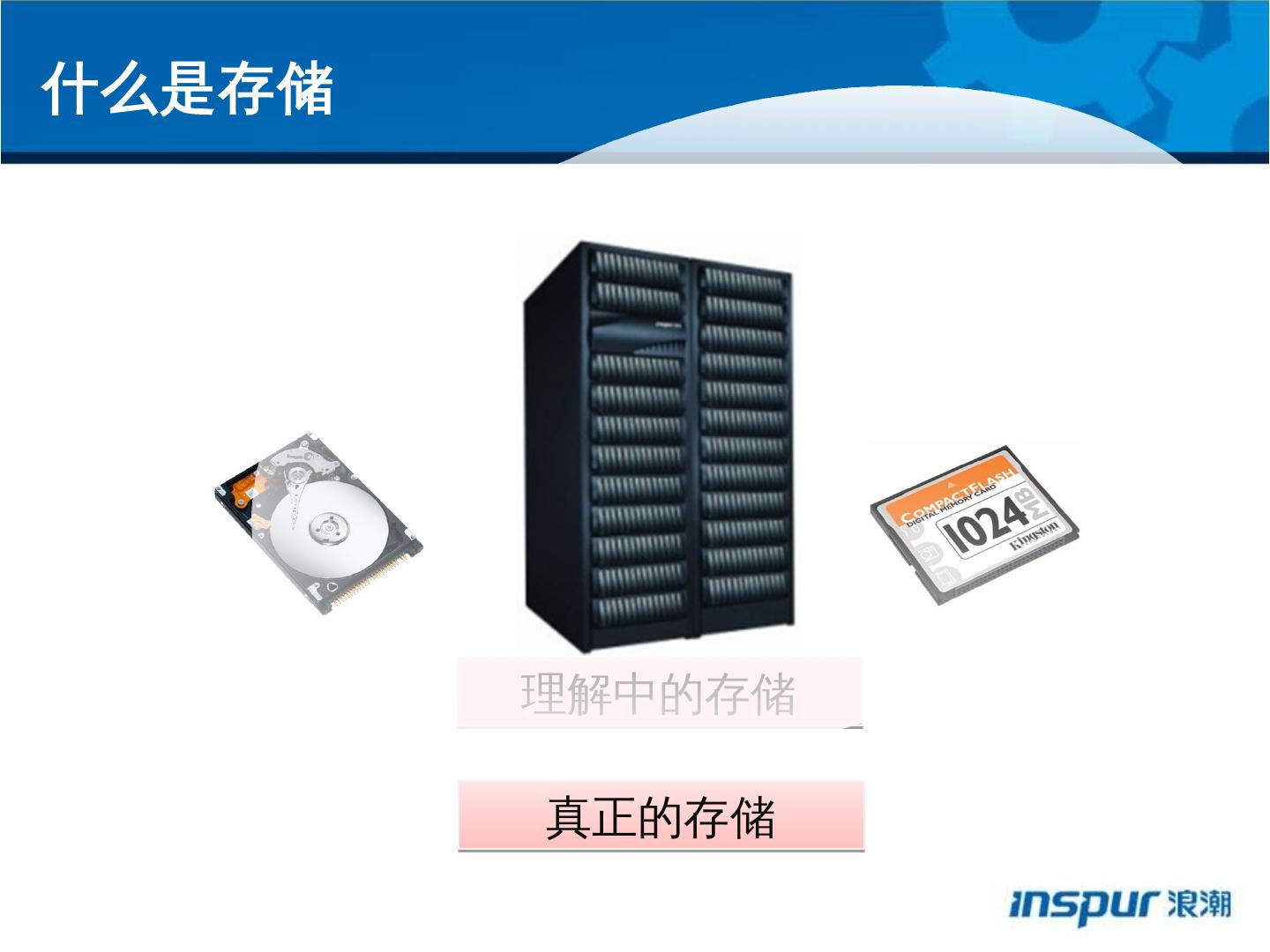

4 .理解中的存储 真正的存储 什么是存储

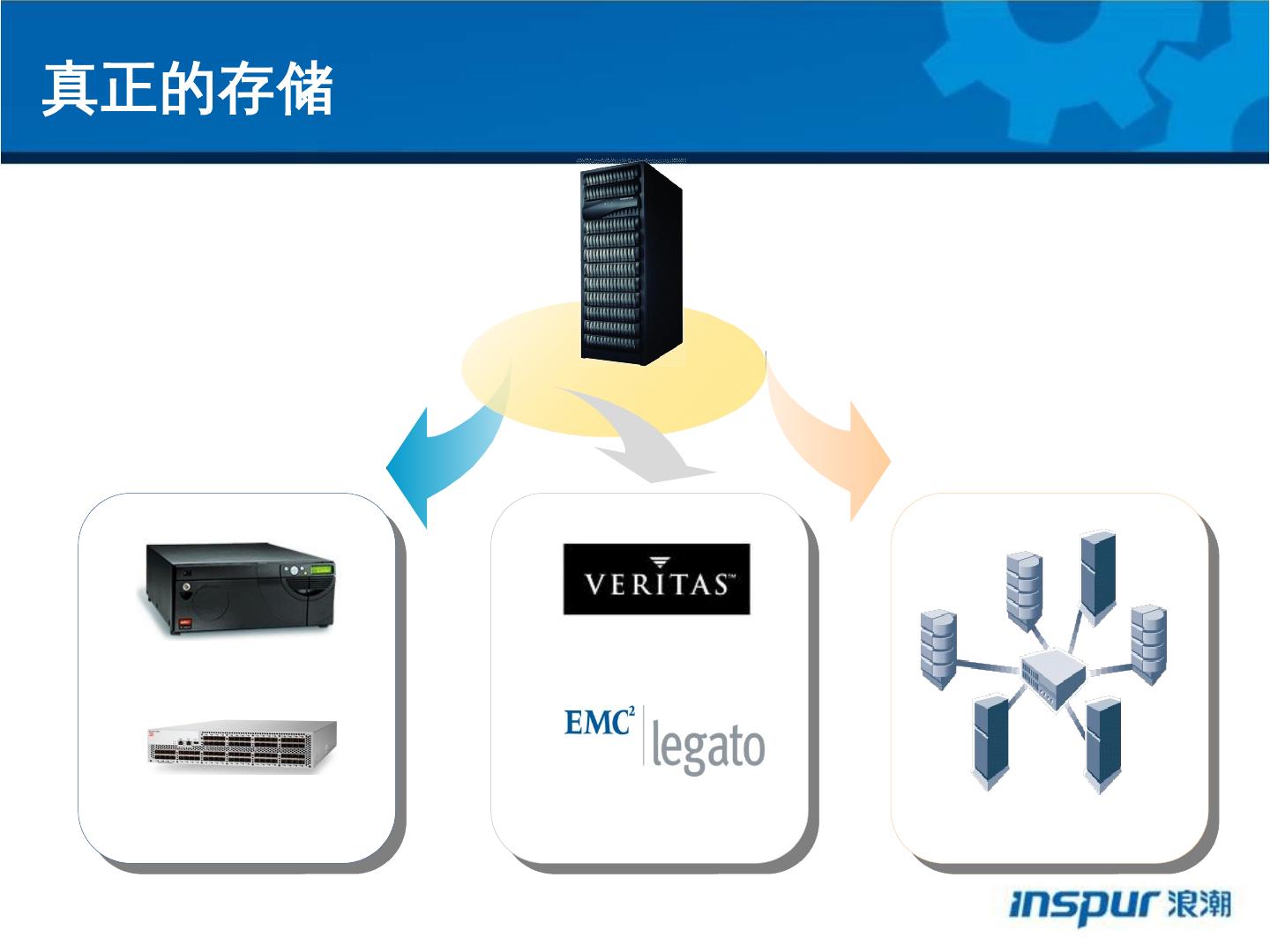

5 .真正的存储

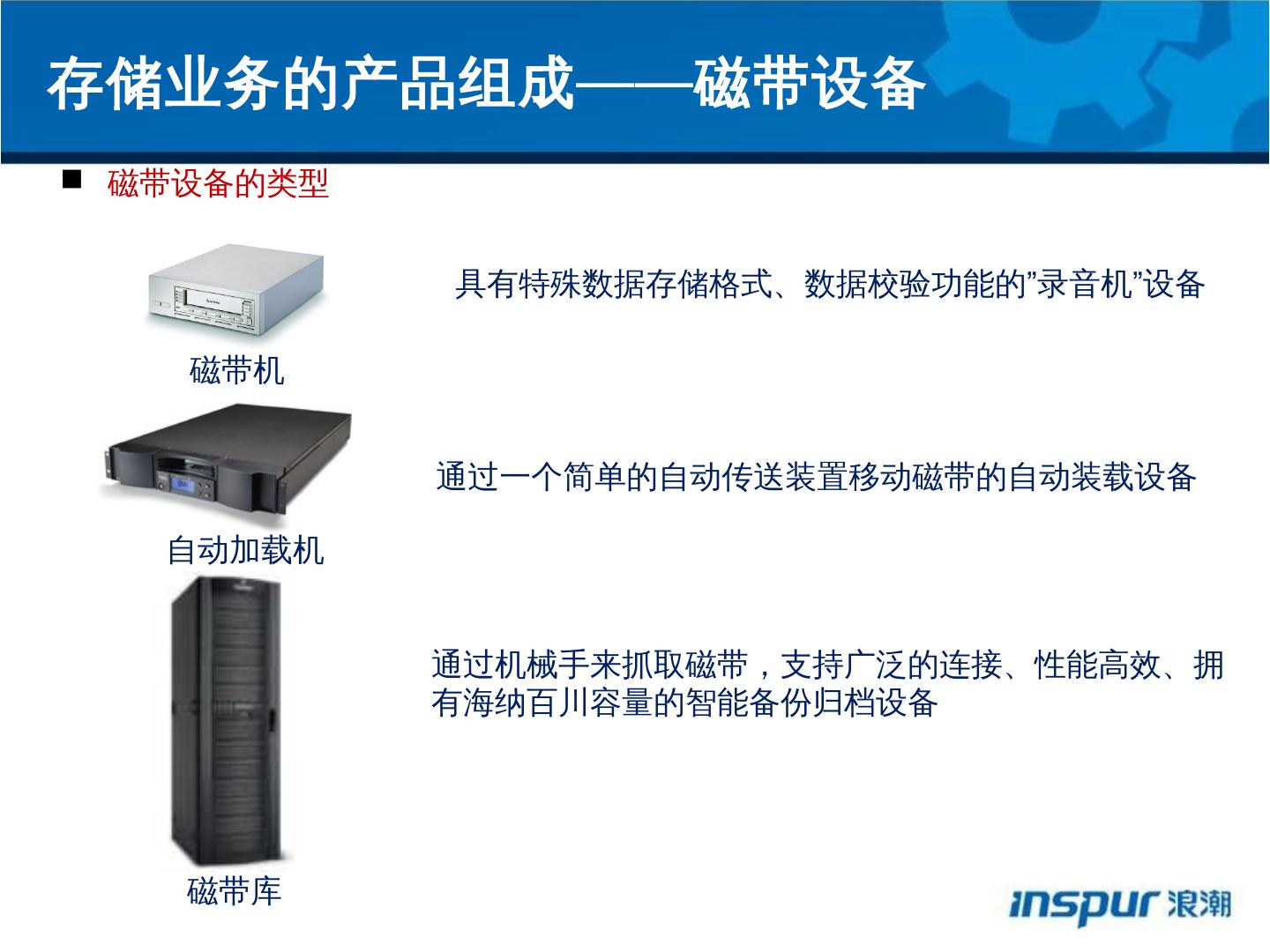

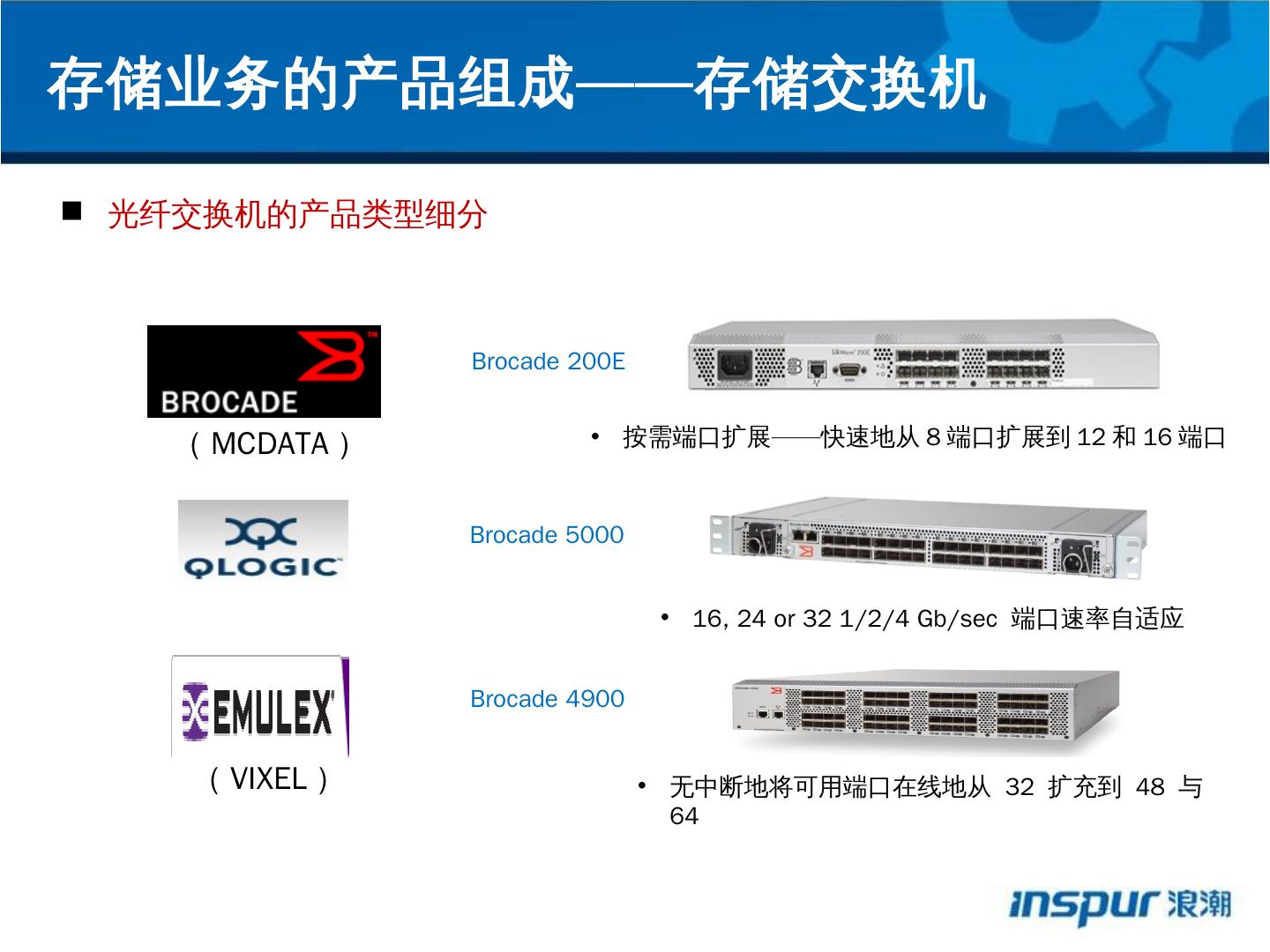

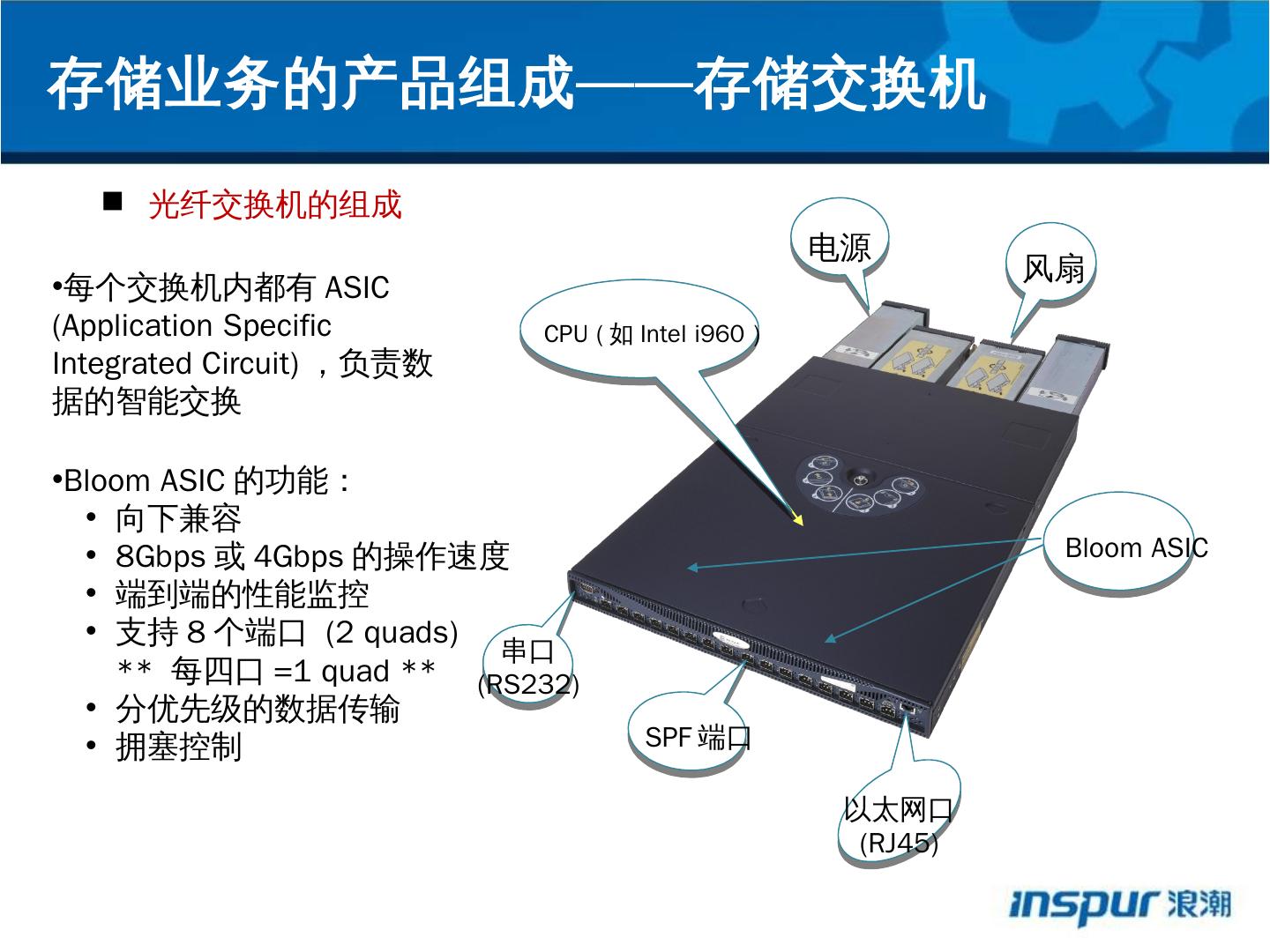

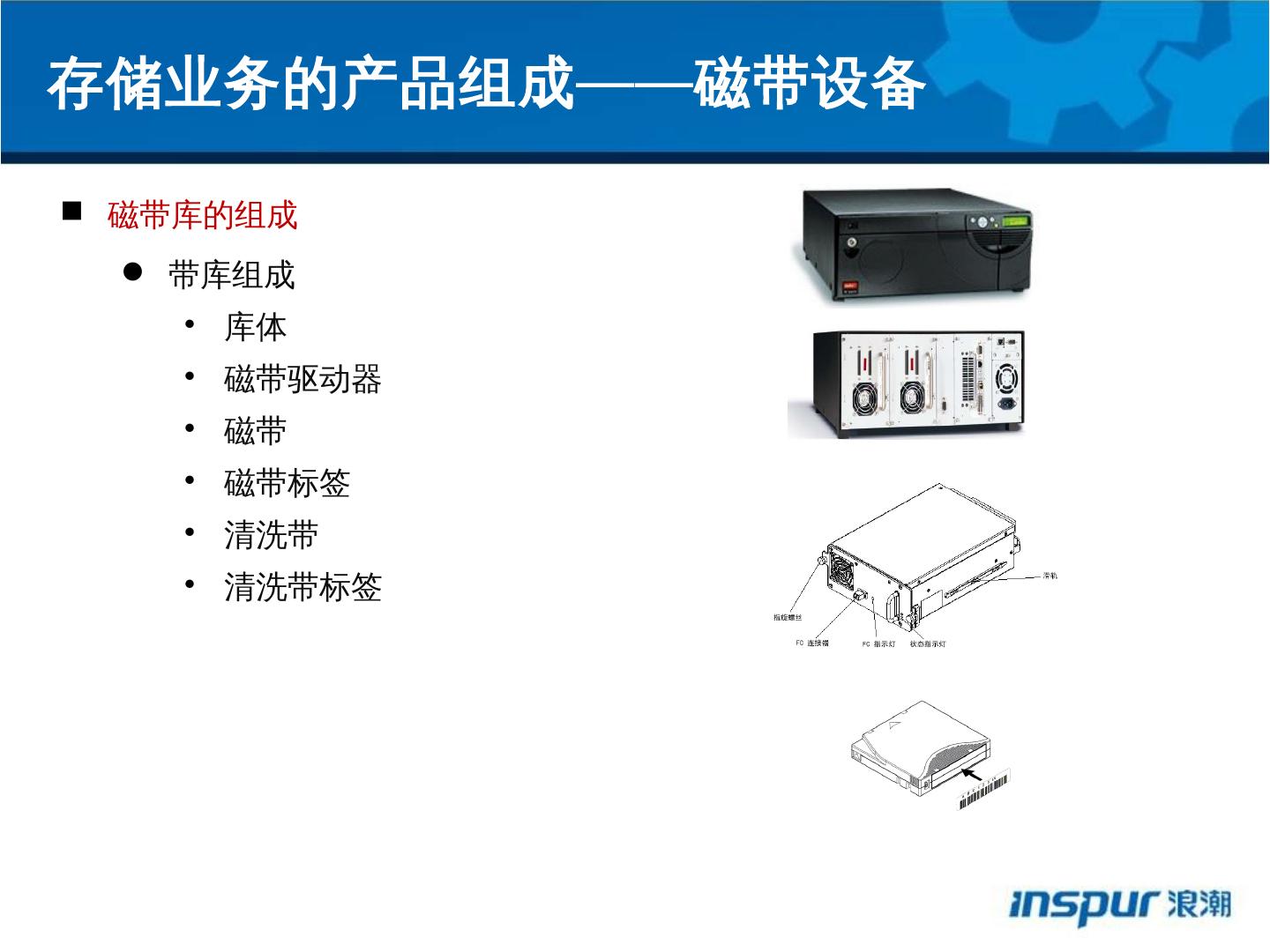

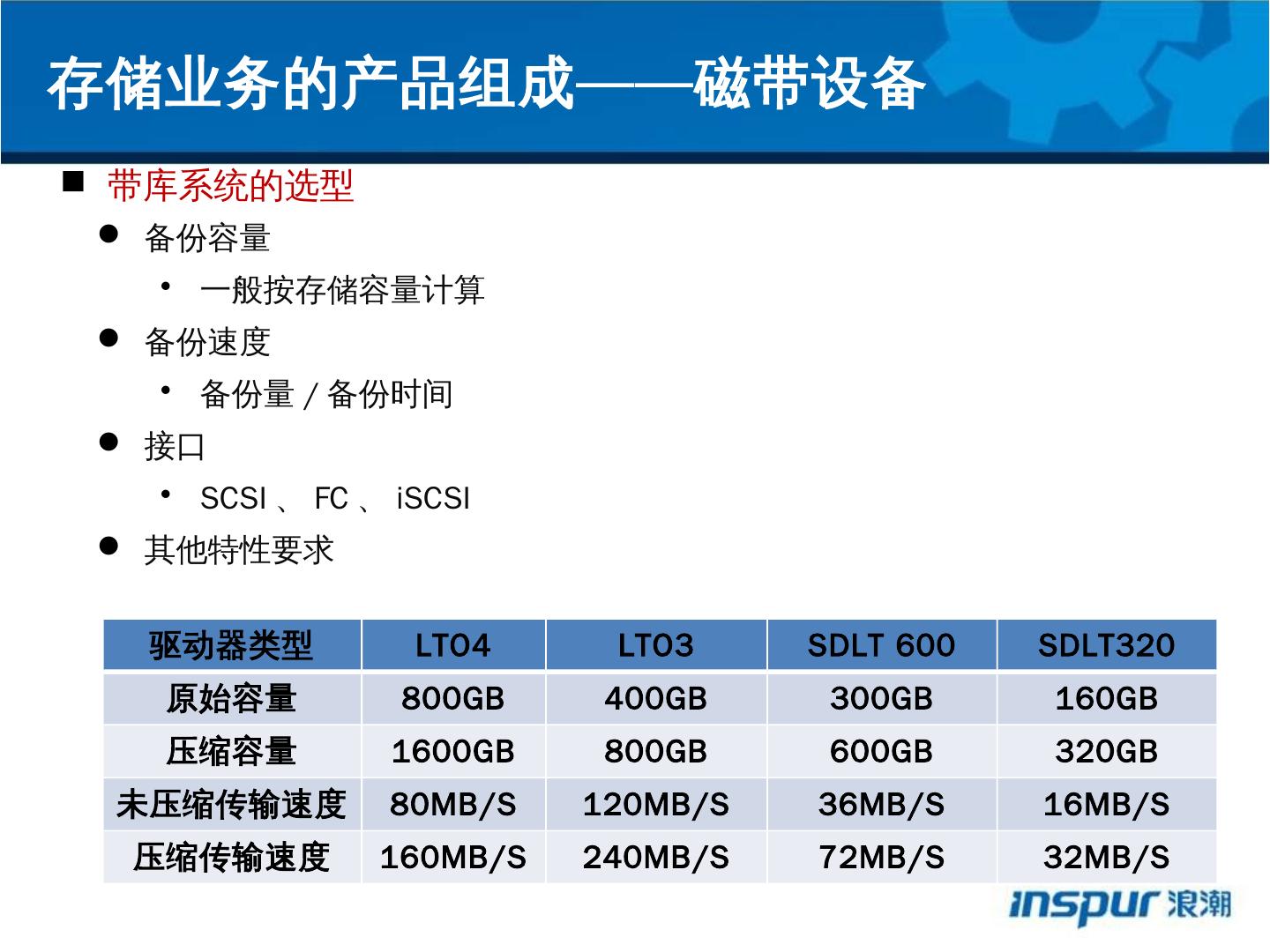

6 .存储硬件 存储软件 存储方案 外置存储系统 磁盘柜 磁盘阵列 NAS 设备 存储服务器 磁带库 存储连接设备 光纤 HBA 卡 SAS RAID 卡 InfiniBand 卡 光纤交换机 光纤连接线缆 存储内置软件 存储管理软件 数据镜像软件 数据复制软件 路径冗余软件 数据快照软件 存储应用方案 其他存储软件 双机高可用 存储虚拟化 数据备份容灾 数据归档 数据迁移 数据扩容方案 数据集中存储方案 双机高可用方案 双机双存储方案 数据备份方案 数据容灾方案 存储虚拟化方案 内容管理方案 存储安全方案 数据归档方案 数据迁移方案 存储的多样性

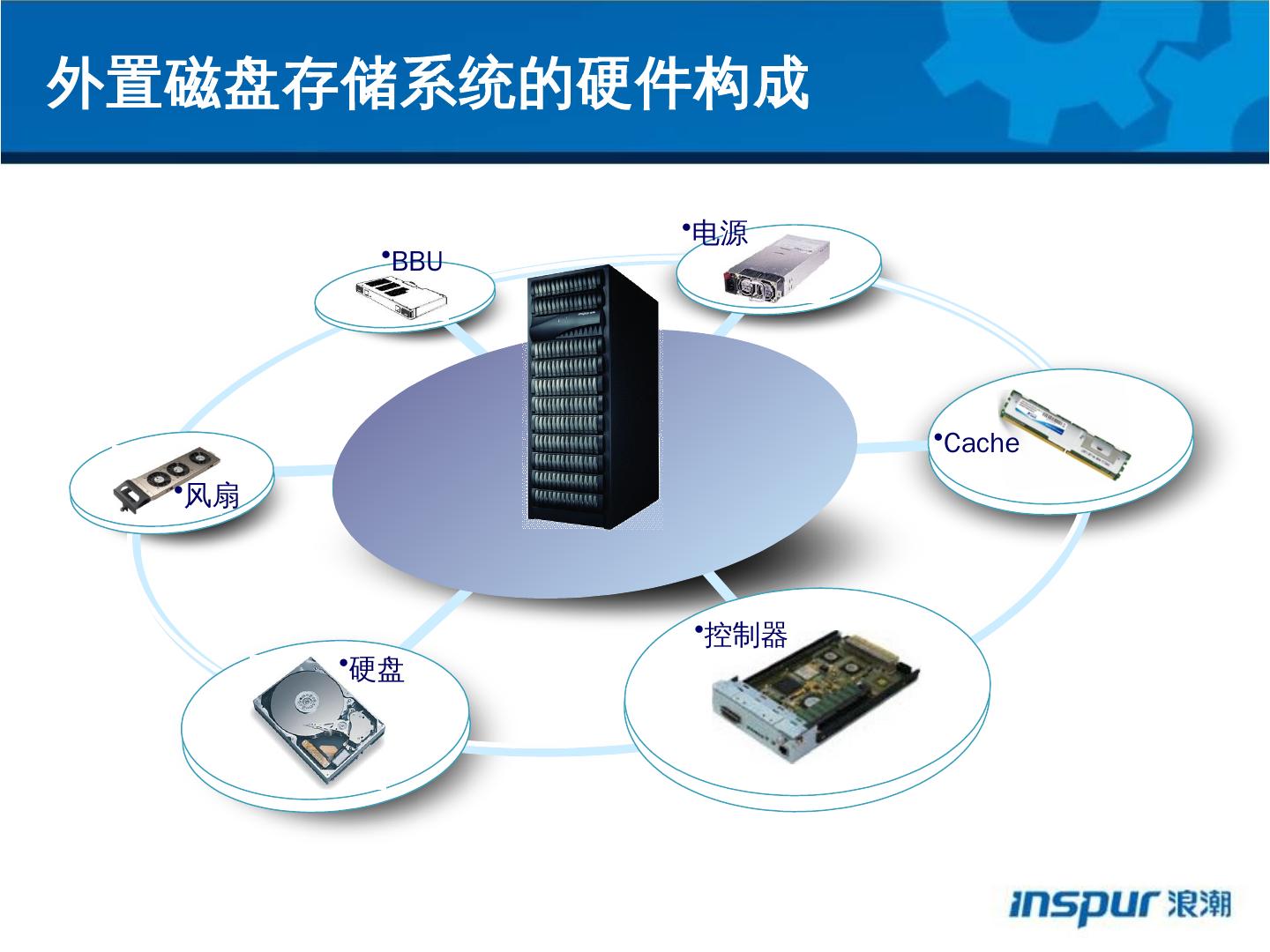

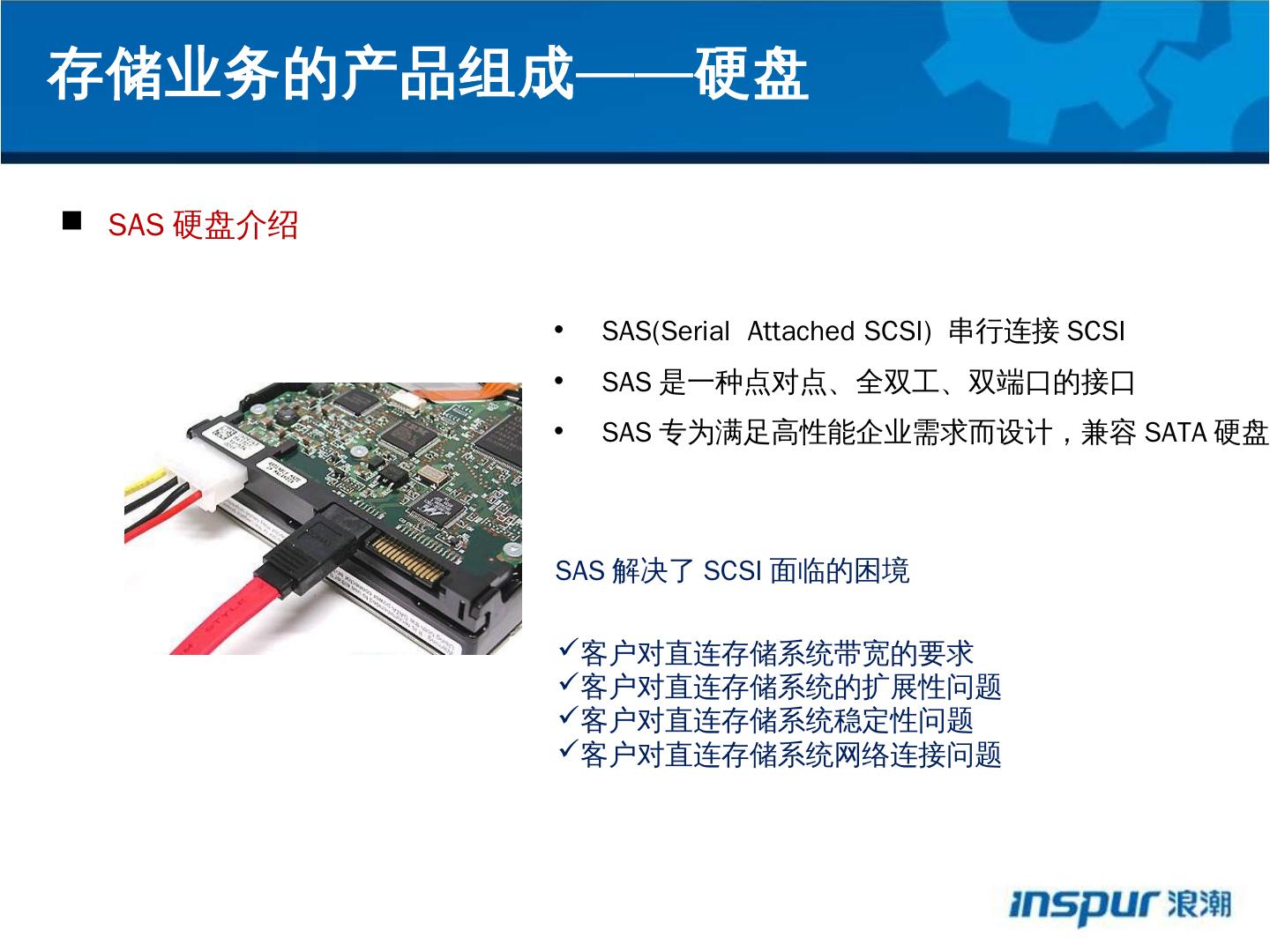

7 .外置磁盘存储系统的硬件构成 Title 控制器 硬盘 风扇 Cache 电源 BBU

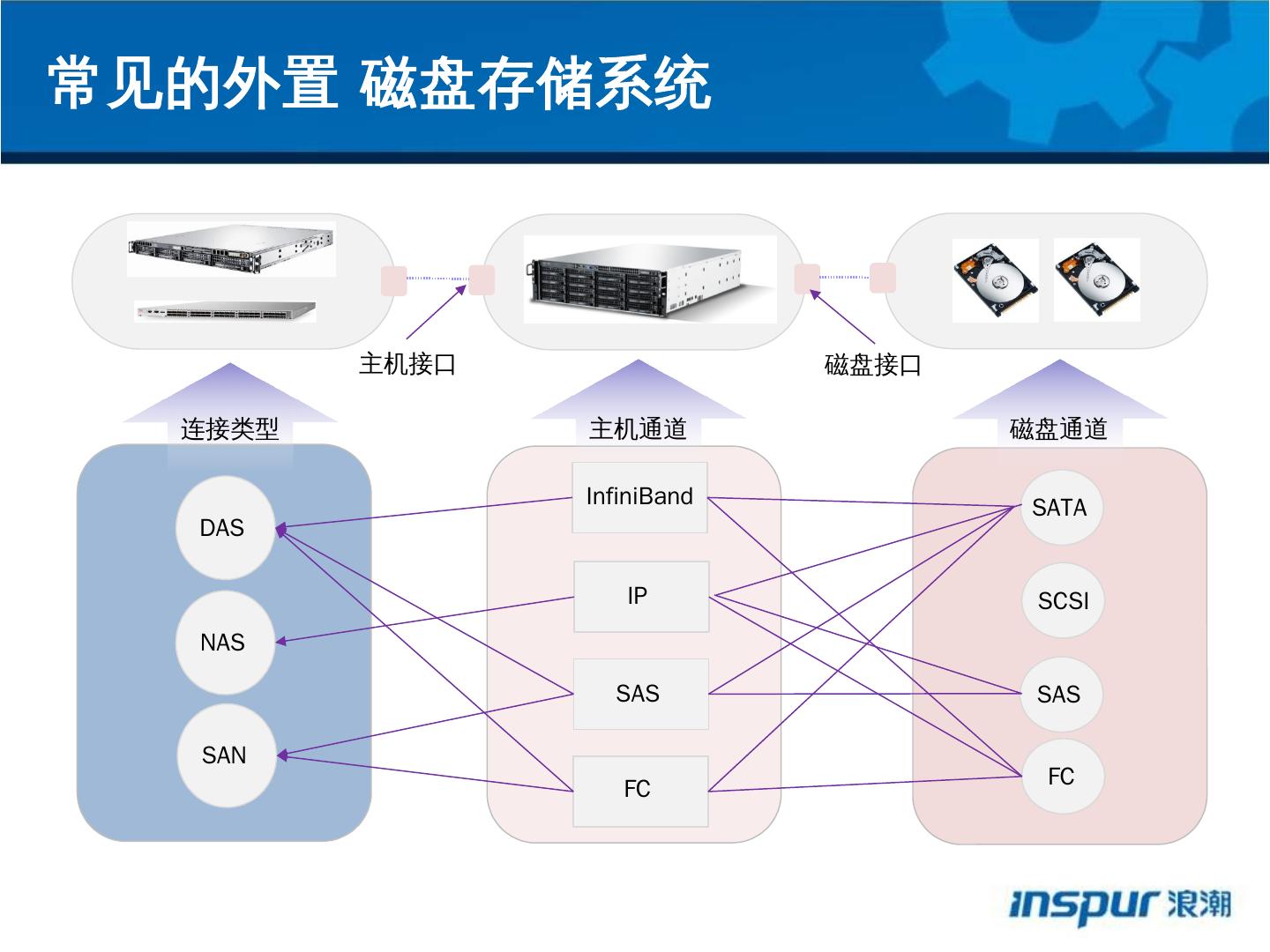

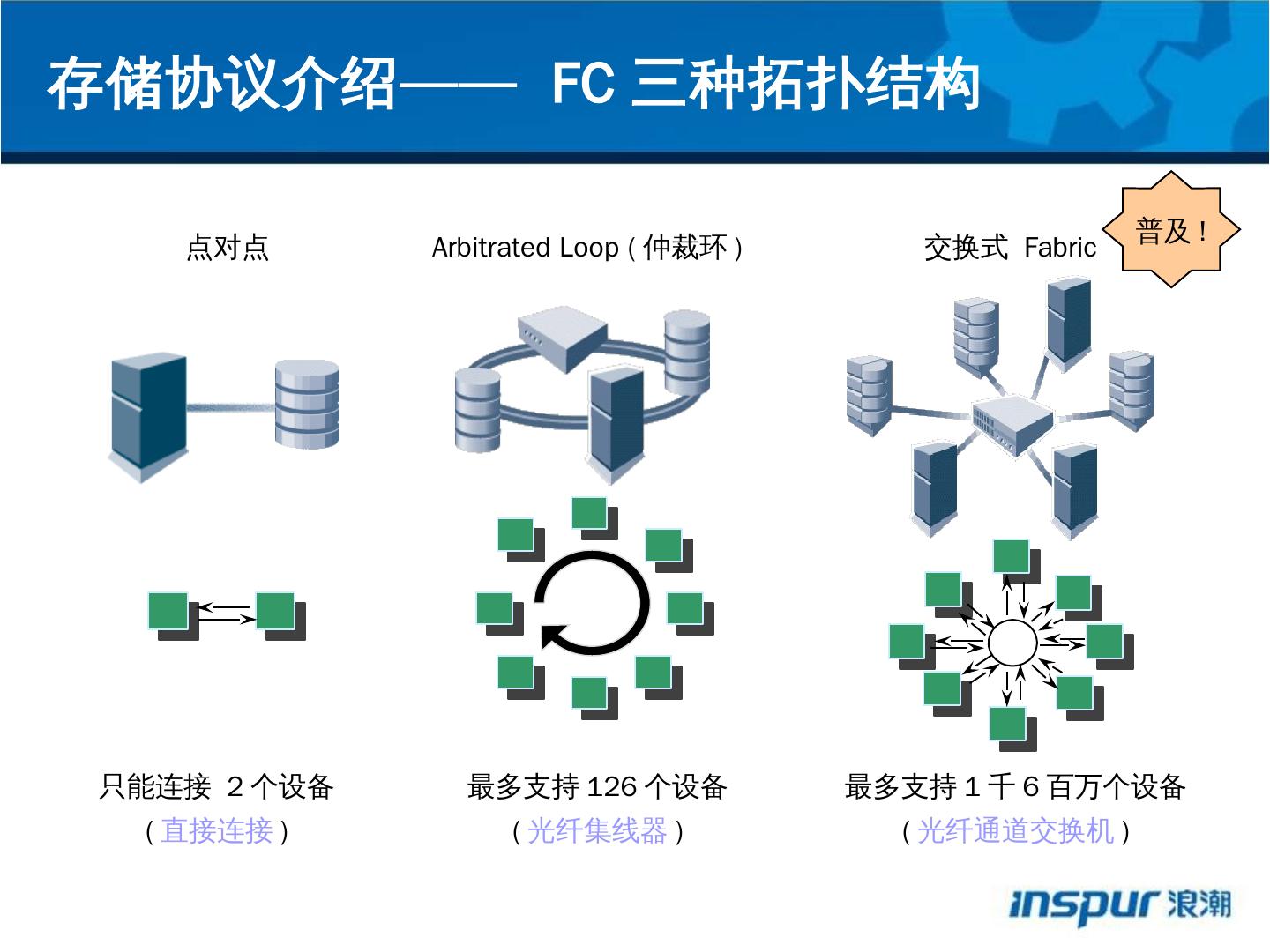

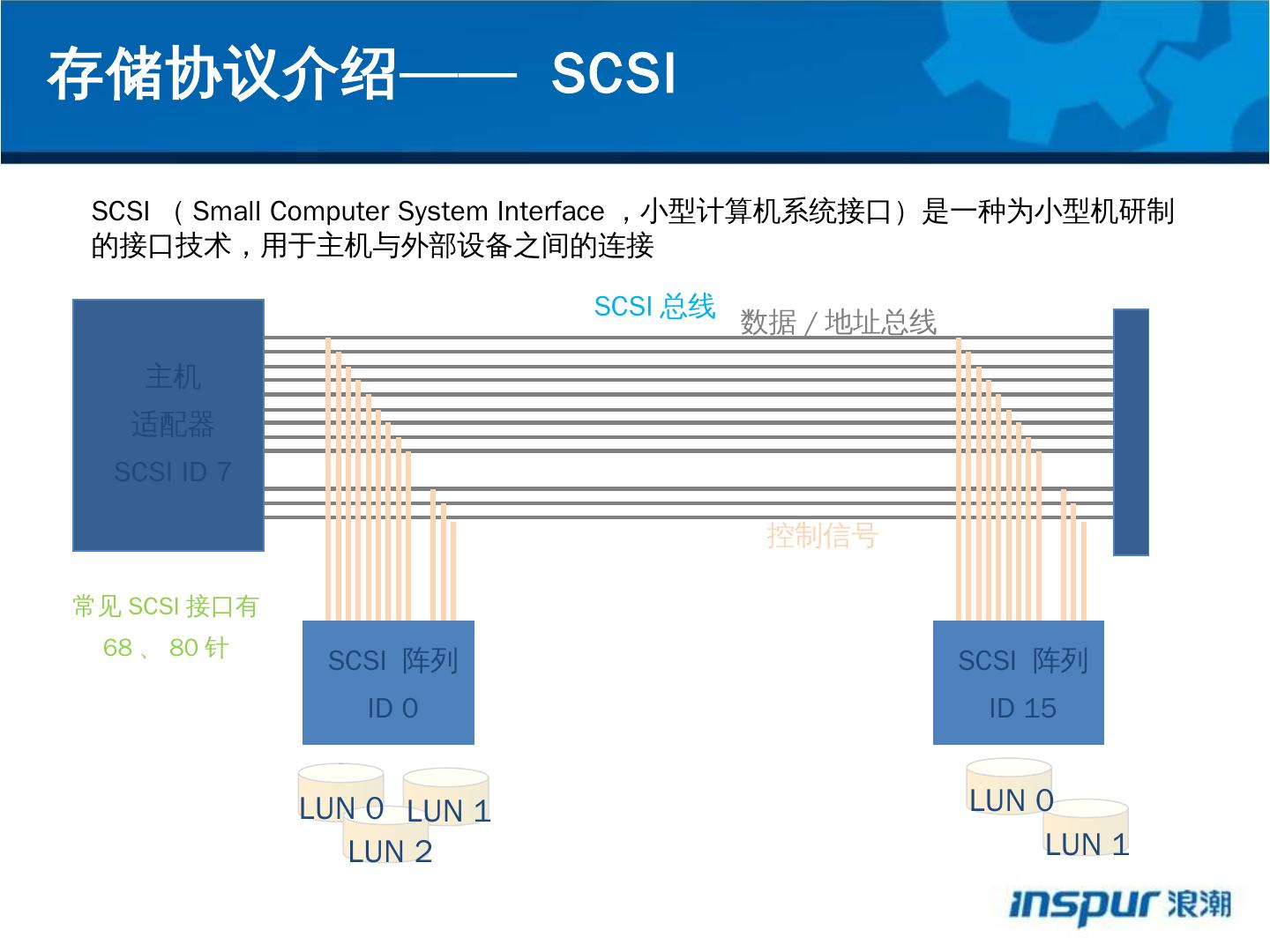

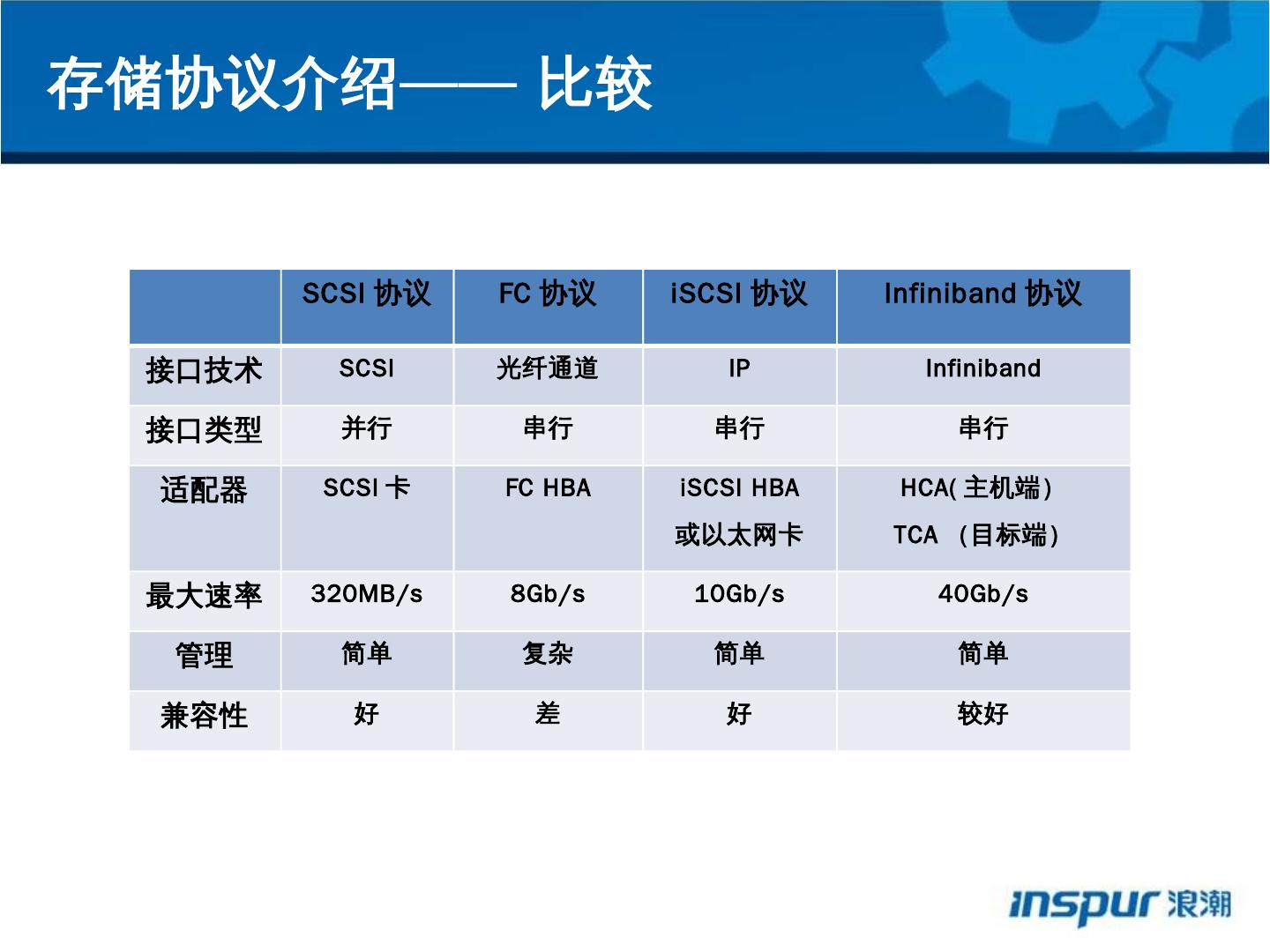

8 .常见的外置 磁盘存储系统 DAS InfiniBand NAS SAN SATA SAS FC SCSI SAS IP FC 主机接口 磁盘接口 主机通道 磁盘通道 连接类型

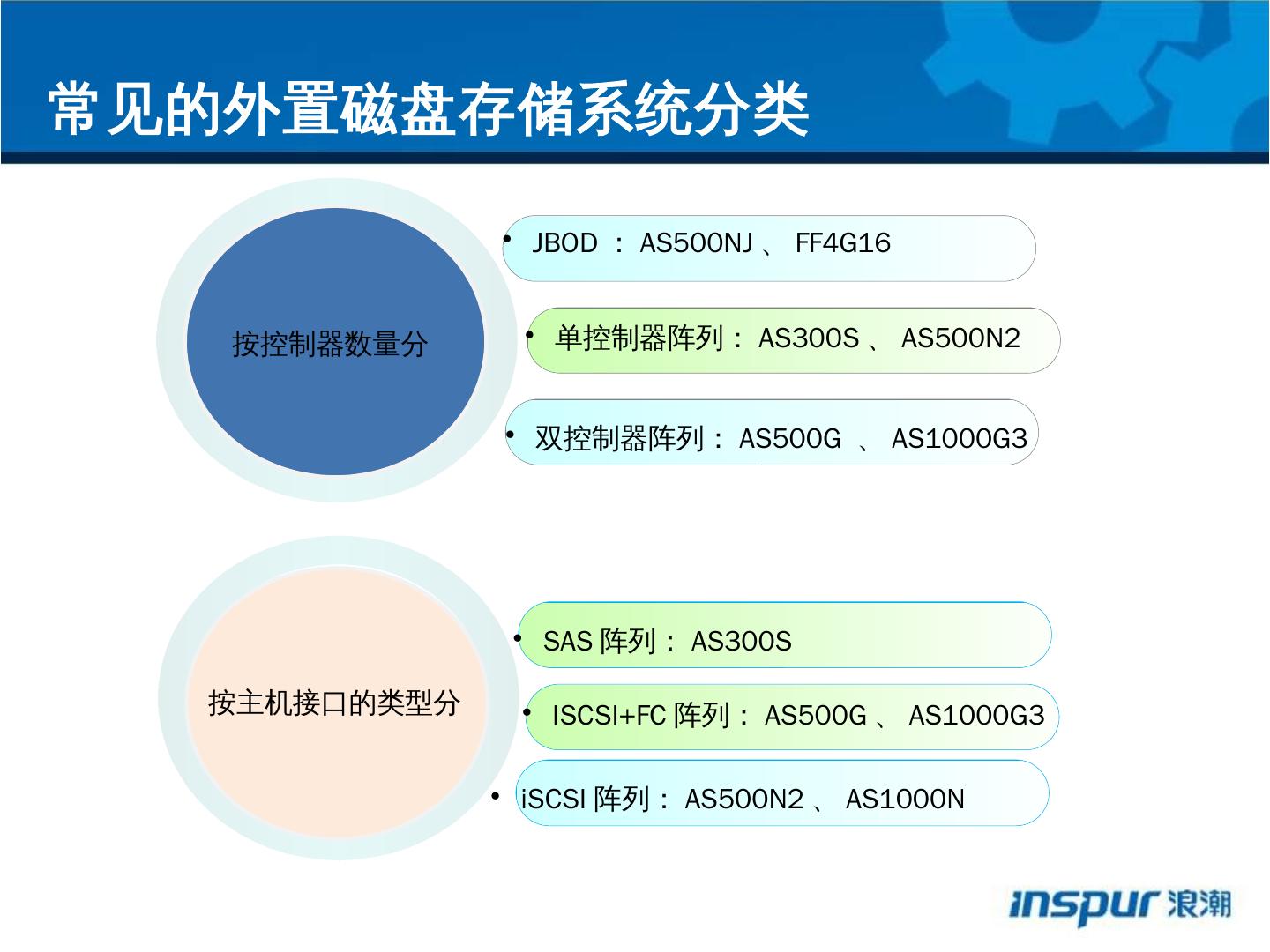

9 .常见的外置磁盘存储系统分类 按控制器数量分 JBOD ： AS500NJ 、 FF4G16 单控制器阵列 ： AS300S 、 AS500N2 双控制器阵列 ： AS500G 、 AS1000G3 按主机接口的类型分 ISCSI+FC 阵列 ： AS500G 、 AS1000G3 iSCSI 阵列 ： AS500N2 、 AS1000N SAS 阵列： AS300S

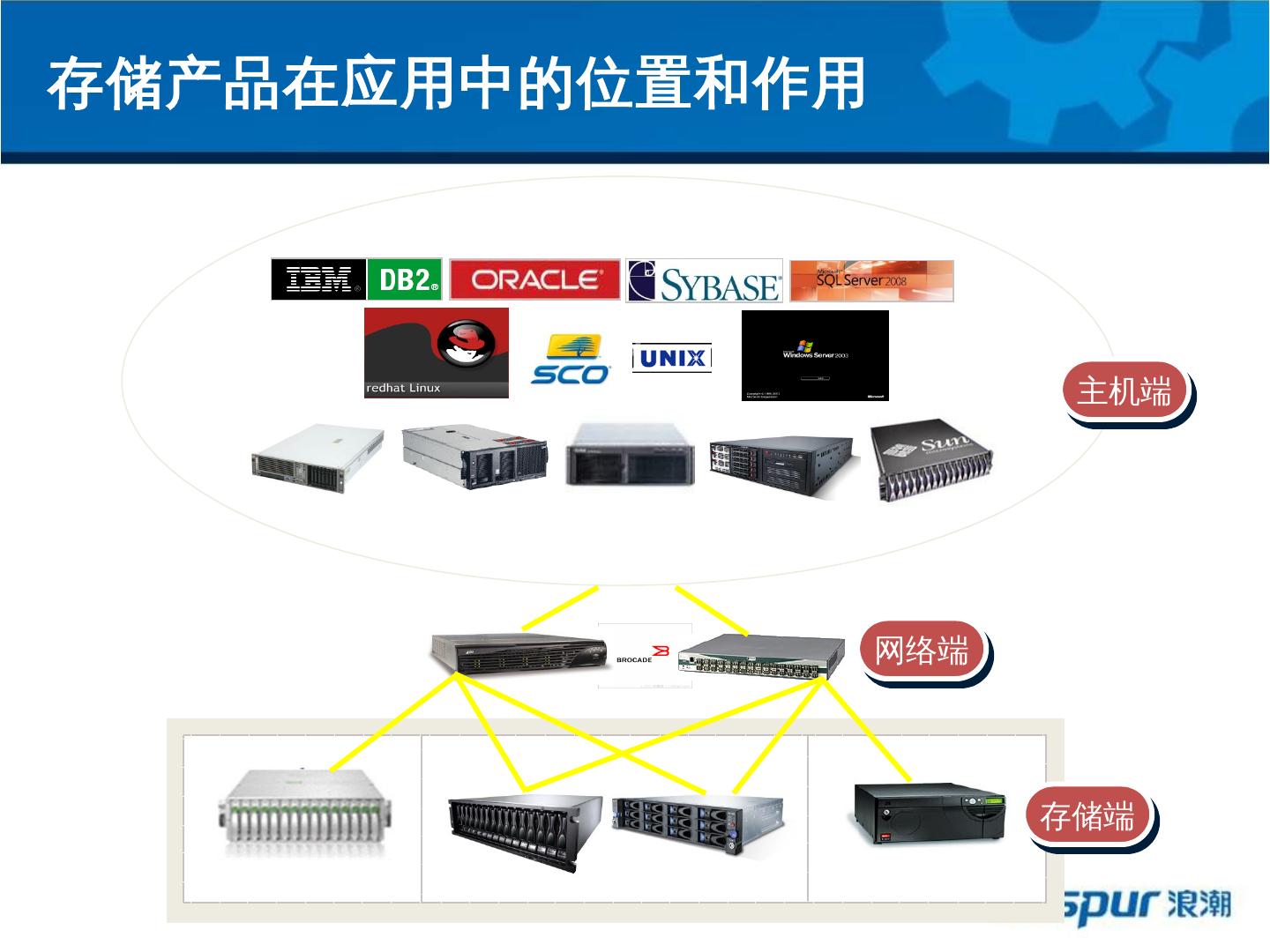

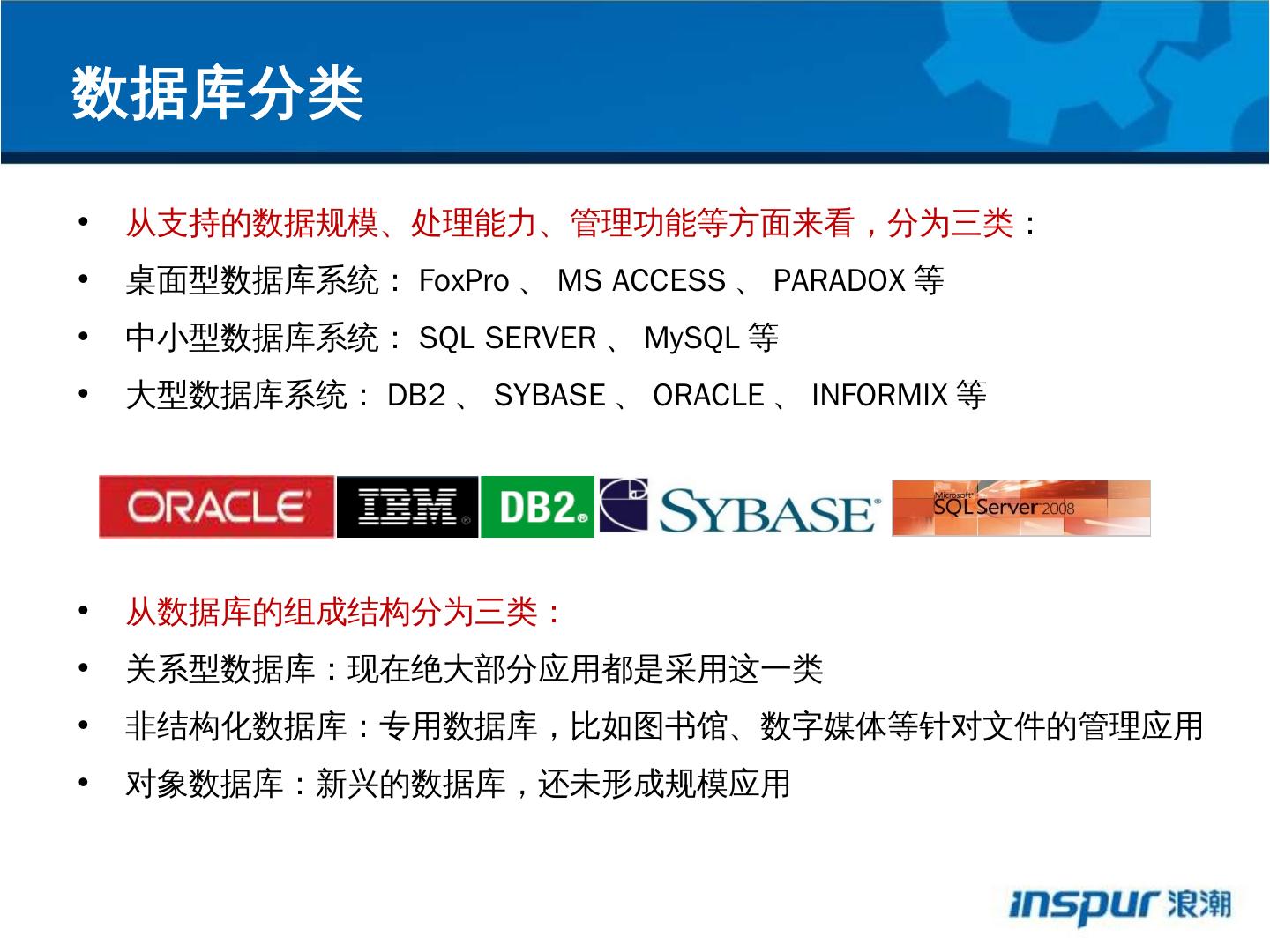

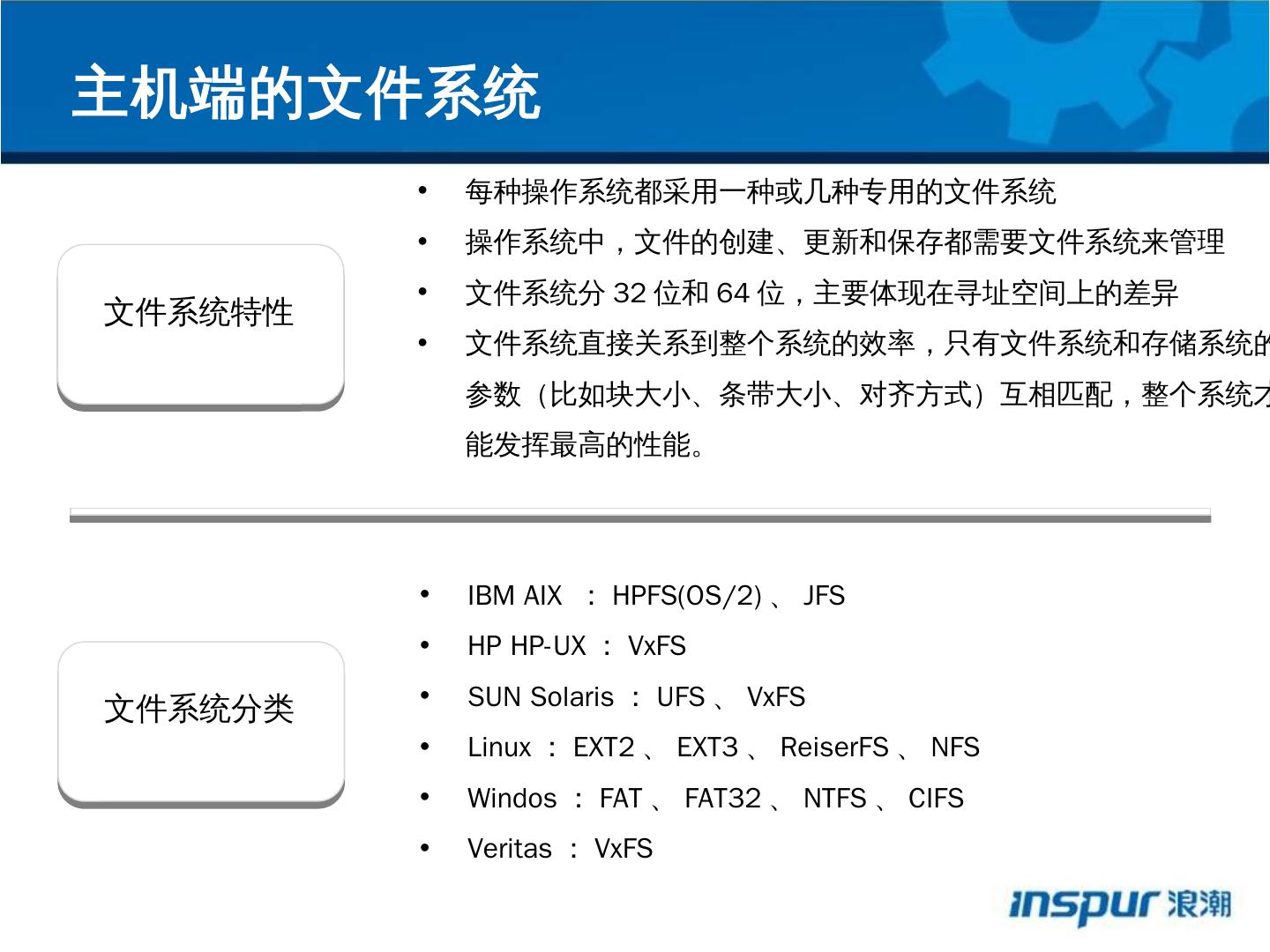

10 .存储产品在应用中的位置和作用 主机端 网络端 存储端

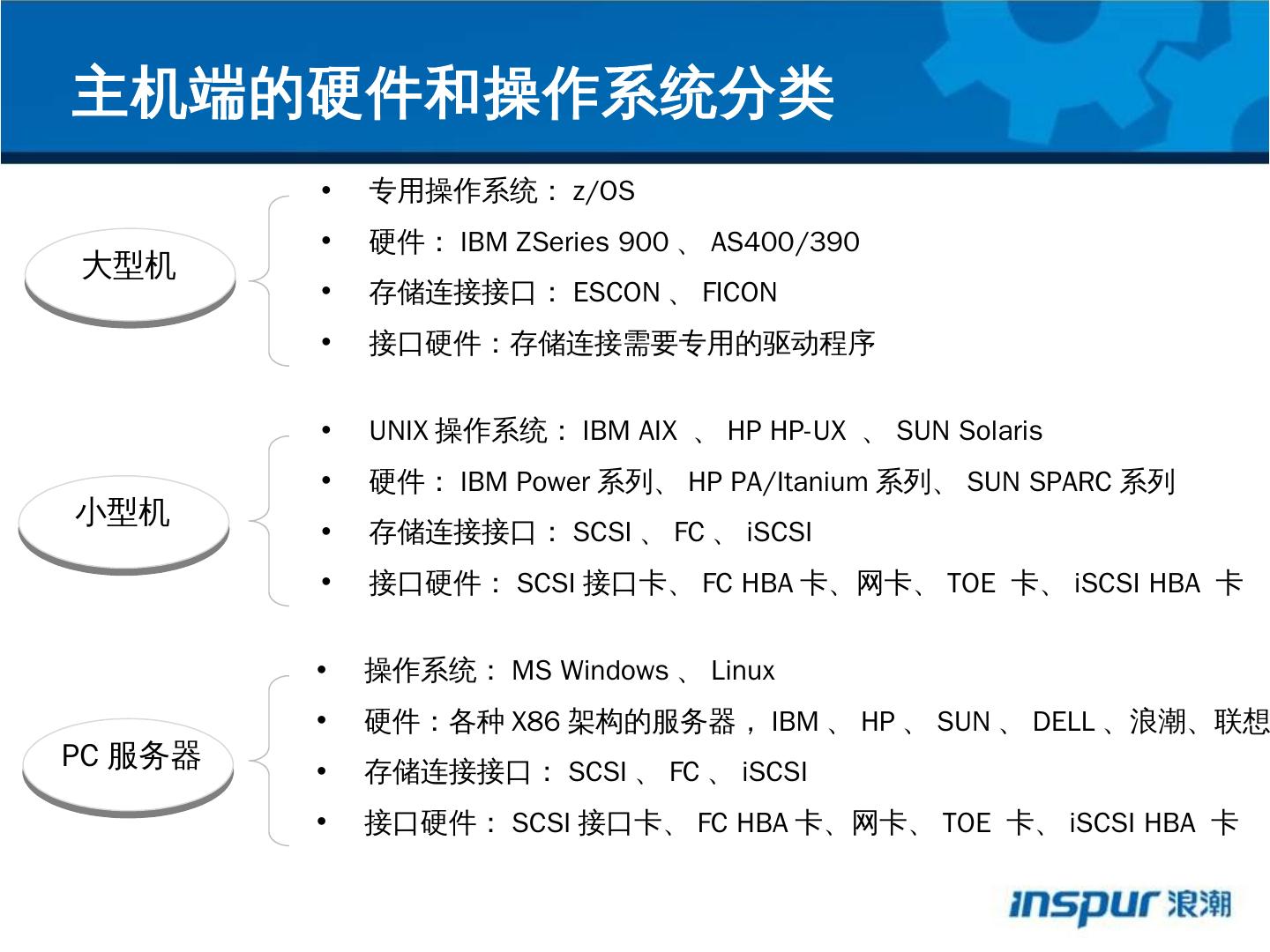

11 .存储产品在应用中的位置和作用 主机端 网络端 存储端

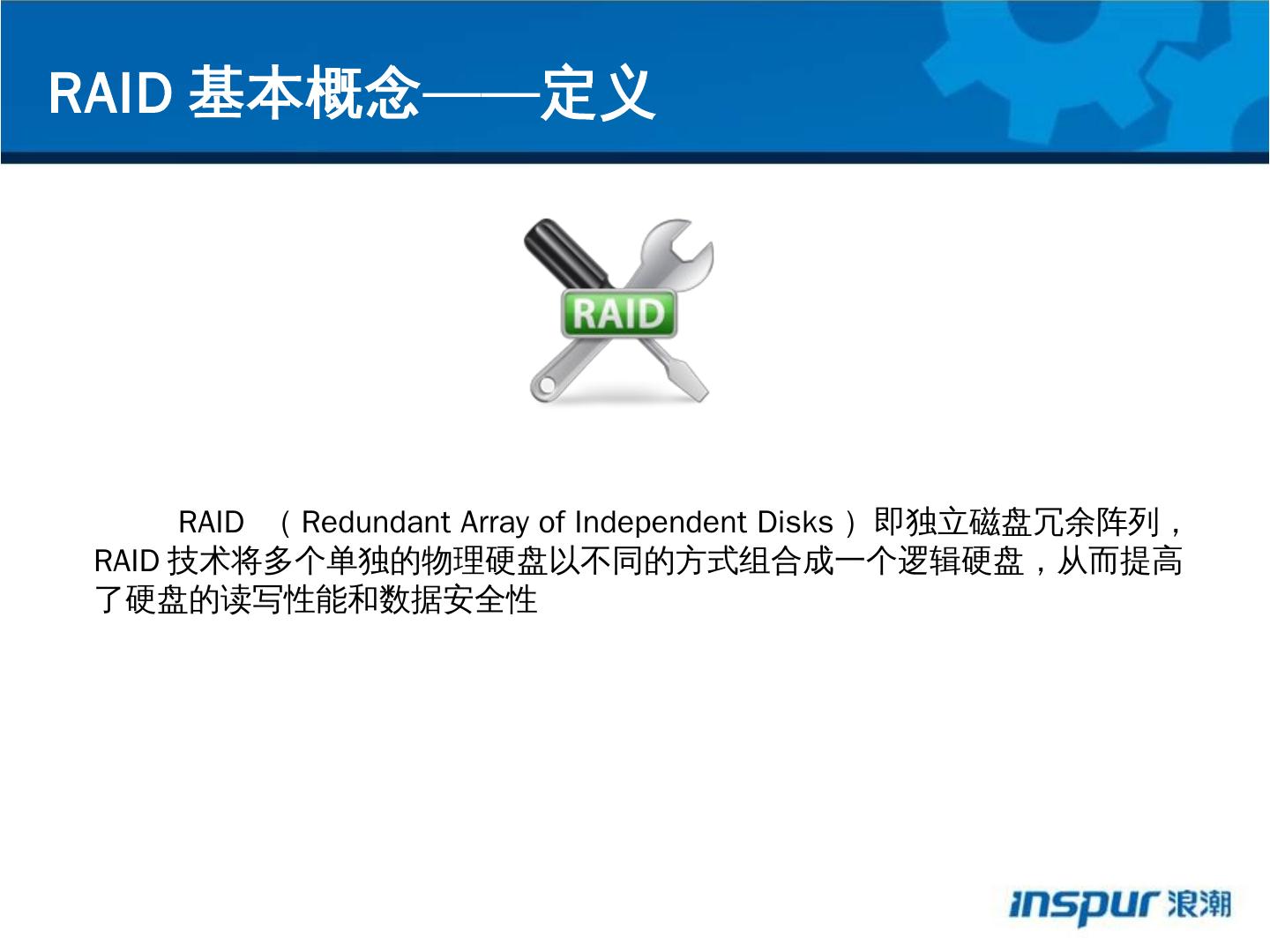

12 .RAID 基本概念 —— 定义 RAID （ Redundant Array of Independent Disks ）即独立磁盘冗余阵列， RAID 技术将多个单独的物理硬盘以不同的方式组合成一个逻辑硬盘，从而提高了硬盘的读写性能和数据安全性

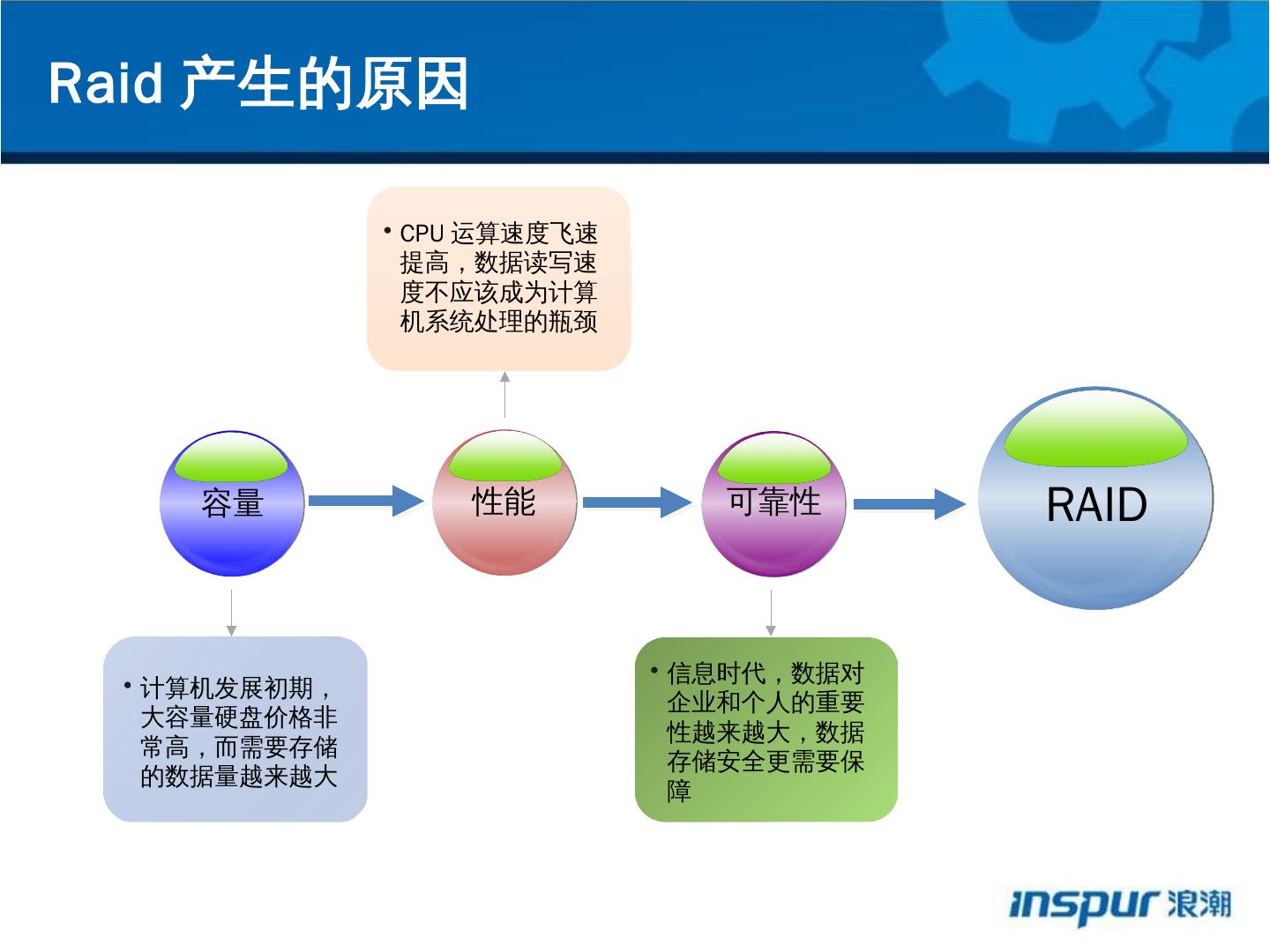

13 .Raid 产生的原因 容量 性能 可靠性 RAID 计算机发展初期，大容量硬盘价格非常高，而需要存储的数据量越来越大 CPU 运算速度飞速提高，数据读写速度不应该成为计算机系统处理的瓶颈 信息时代，数据对企业和个人的重要性越来越大，数据存储安全更需要保障

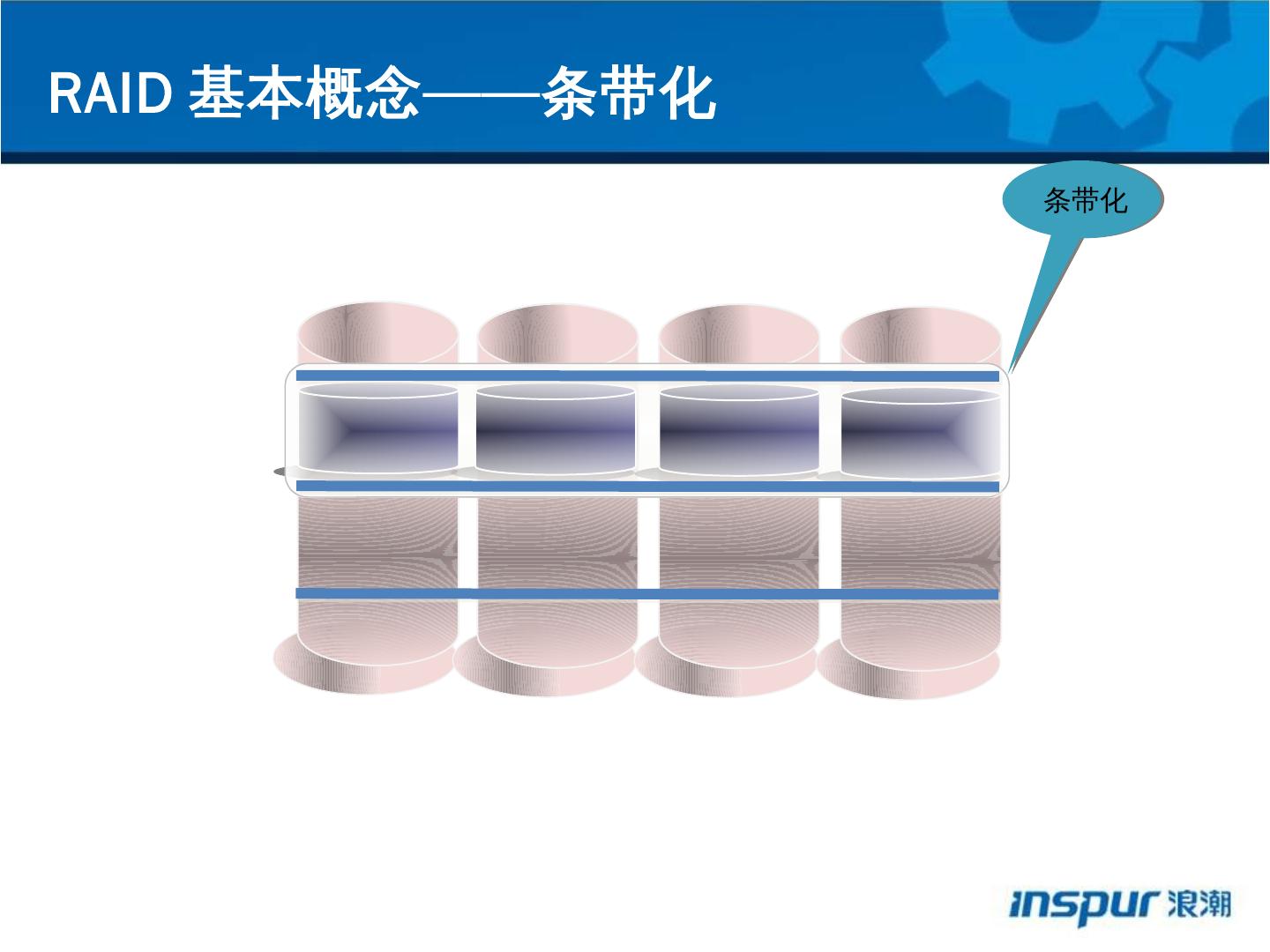

14 .RAID 基本概念 —— 条带化 条带化

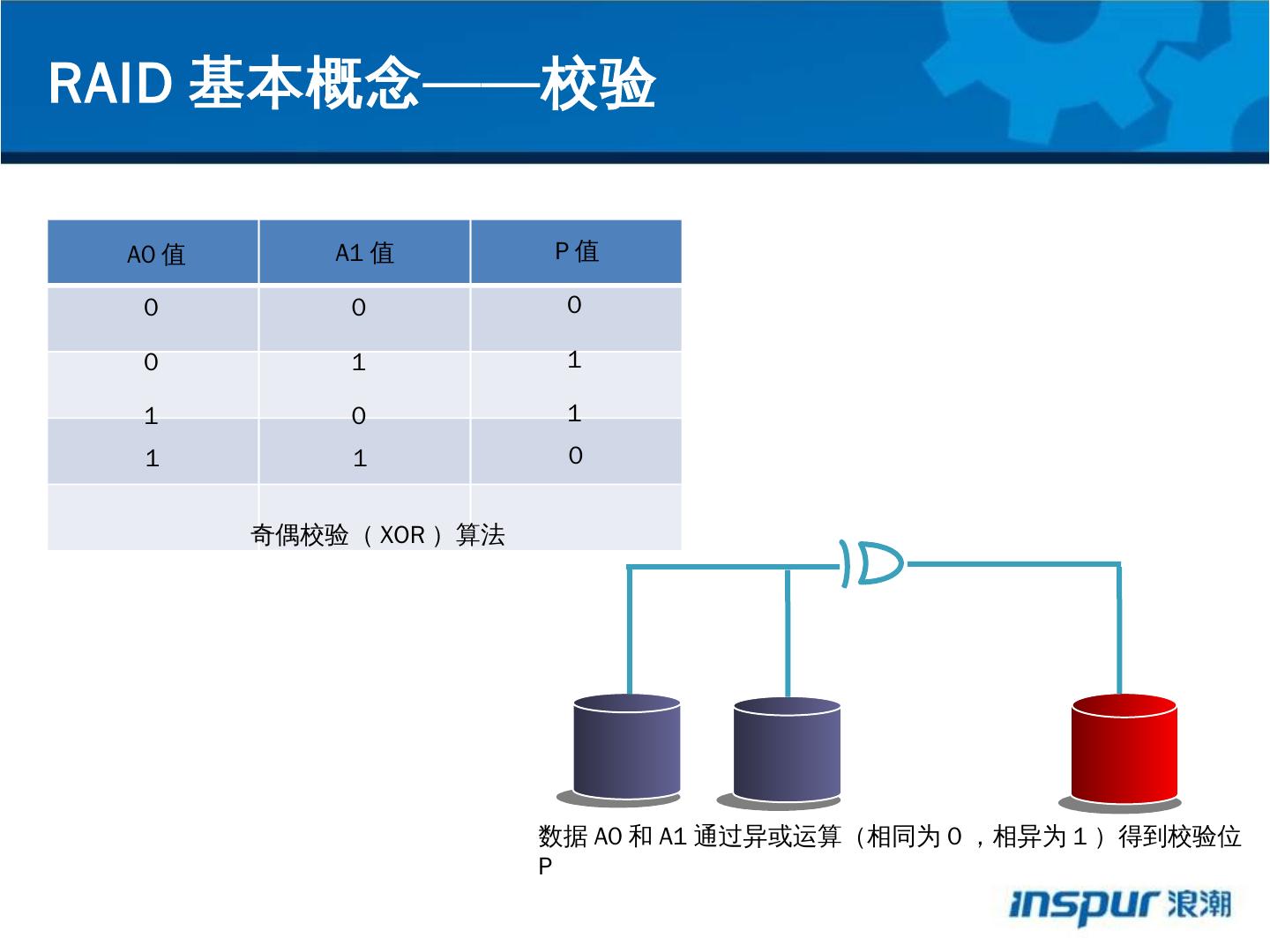

15 .RAID 基本概念 —— 校验 奇偶校验（ XOR ）算法 A0 值 A1 值 P 值 0 0 0 0 1 1 1 0 1 1 1 0 数据 A0 和 A1 通过异或运算（相同为 0 ，相异为 1 ）得到校验位 P

16 .RAID 基本概念 —— 磁盘重构 故障 更换 数据盘 1 数据盘 2 数据盘 3 数据校验盘 A1 A2 P XOR XOR ＝ A0 A1 A2 P

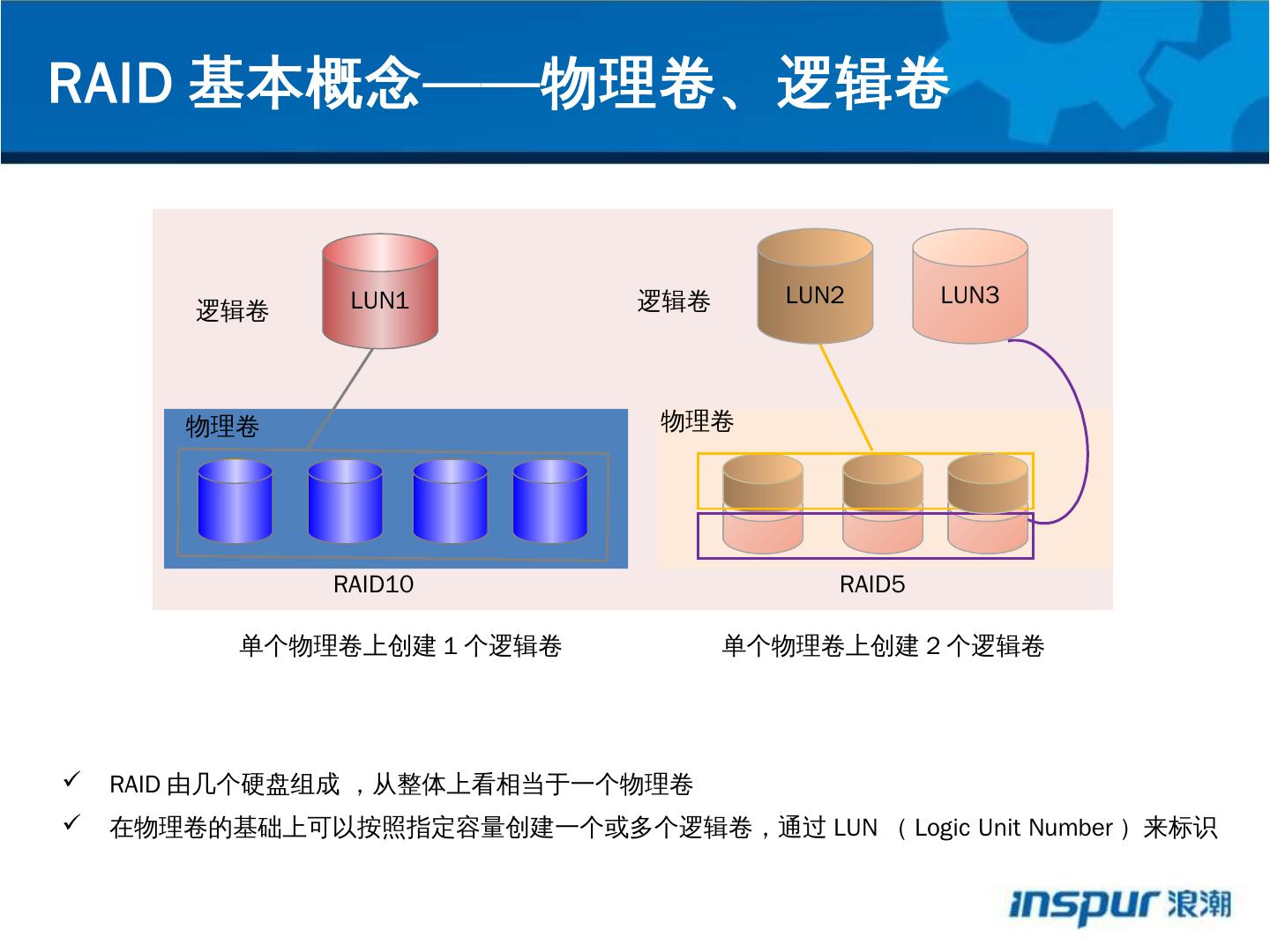

17 .RAID 基本概念 —— 物理卷、逻辑卷 RAID10 RAID5 物理卷 物理卷 逻辑卷 逻辑卷 LUN1 LUN2 LUN3 单个物理卷上创建 1 个逻辑卷 单个物理卷上创建 2 个逻辑卷 RAID 由几个硬盘组成 ，从整体上看相当于一个物理卷 在物理卷的基础上可以按照指定容量创建一个或多个逻辑卷，通过 LUN （ Logic Unit Number ）来标识

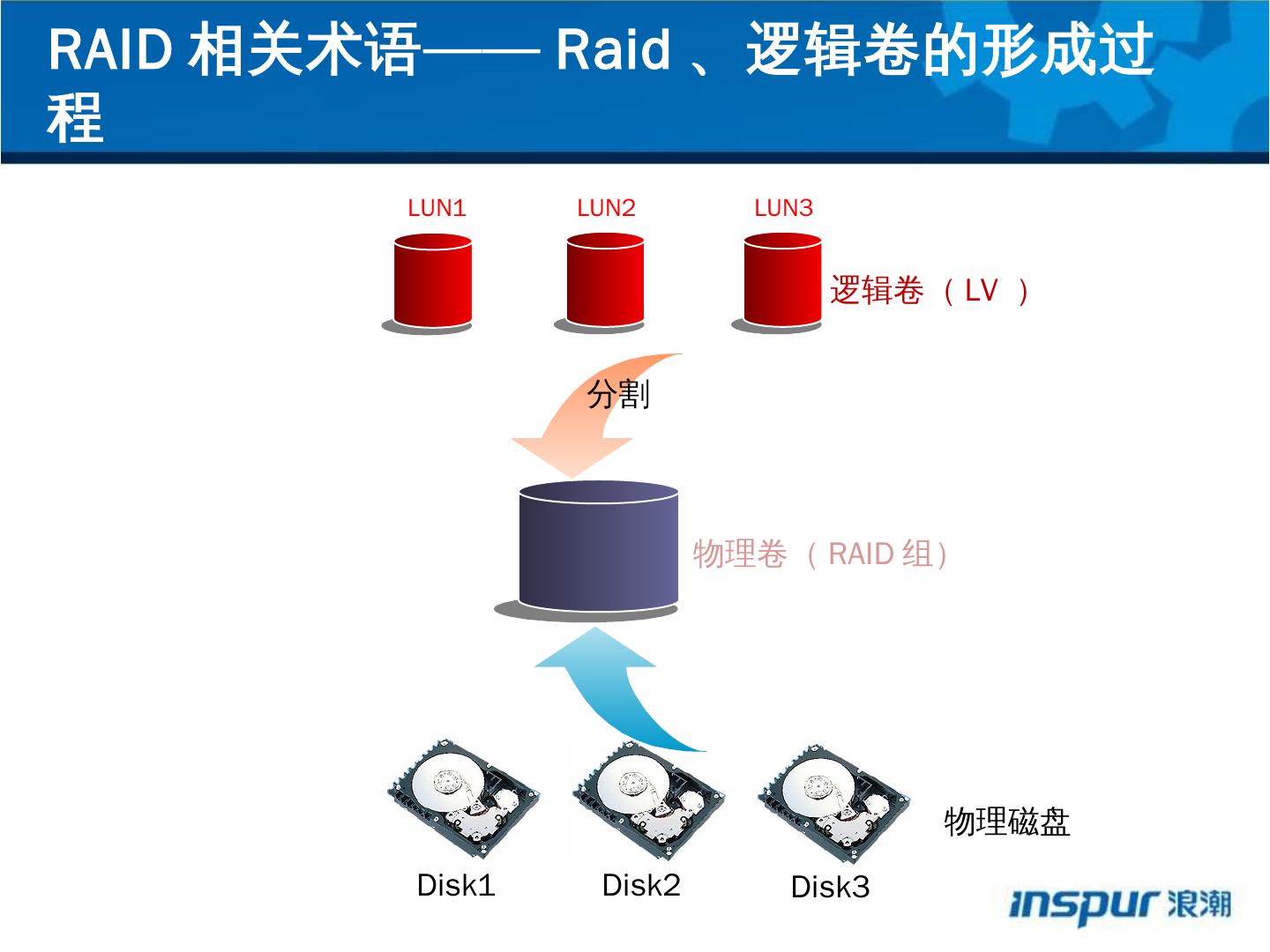

18 .Disk1 Disk2 Disk3 RAID 相关术语 ——Raid 、逻辑卷的形成过程 物理卷（ RAID 组） 逻辑卷（ LV ） 物理磁盘 LUN1 LUN2 LUN3 分割

19 .RAID 相关术语 —— RAID0 RAID 0 1 2 3 4 5 6 2 块 磁盘

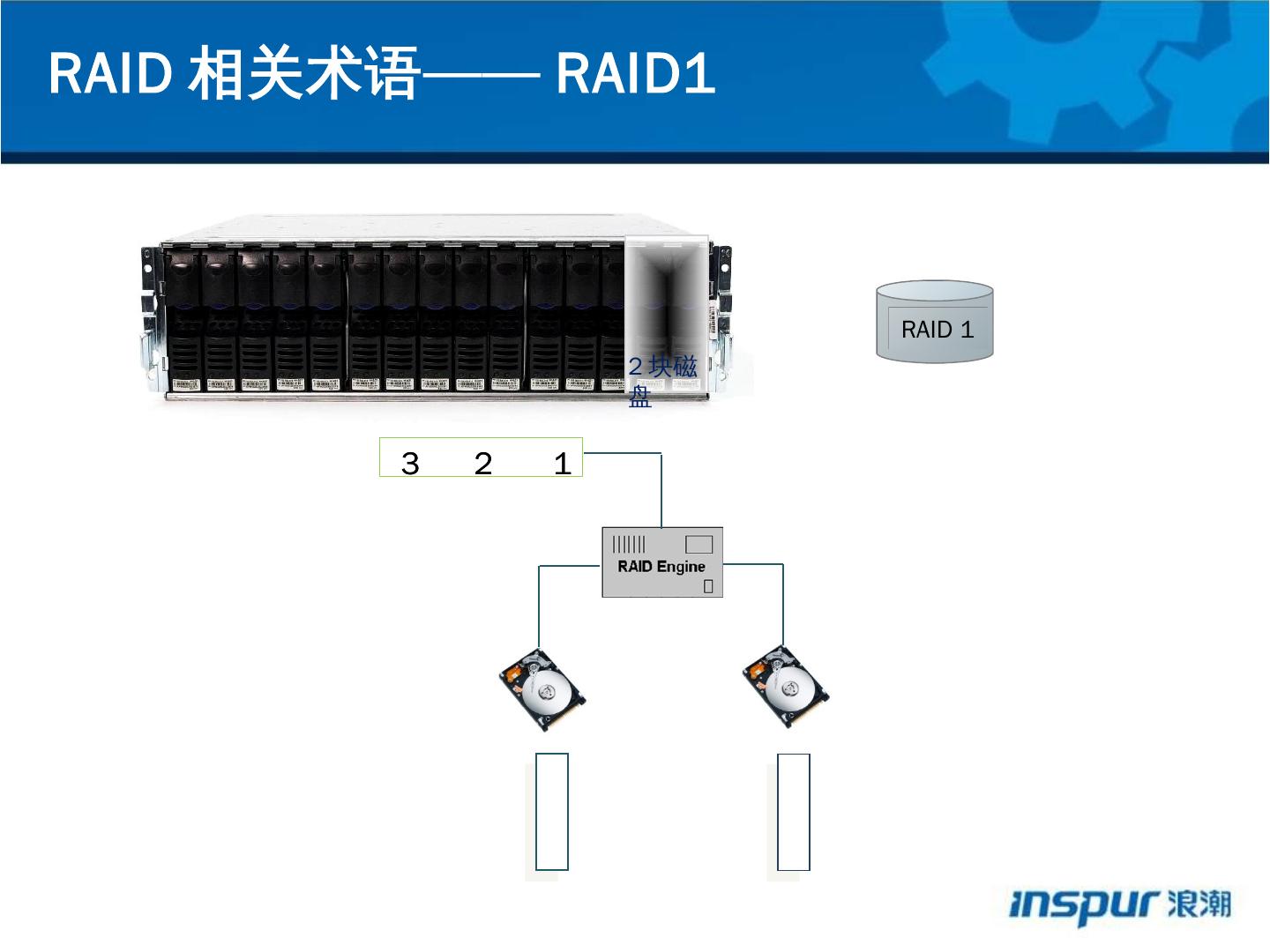

20 .RAID 相关术语 —— RAID1 1 2 3 RAID 1 1 2 3 2 块磁盘

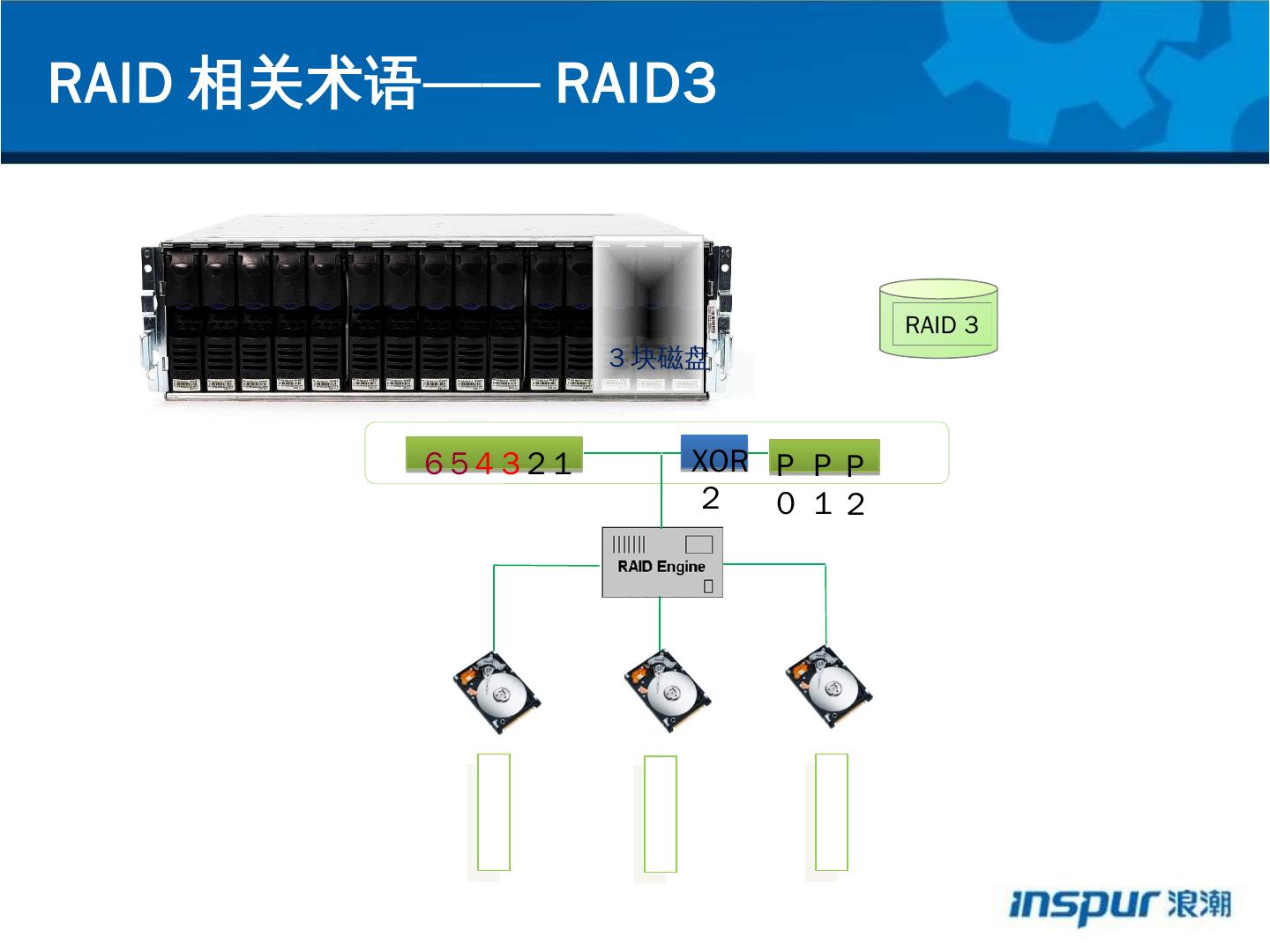

21 .RAID 相关术语 —— RAID3 1 2 3 RAID 3 4 5 6 P2 P1 P0 XOR P2 3 块磁盘

22 .RAID 相关术语 —— RAID5 3 块磁盘 RAID 5 1 2 3 4 5 6 P0 P1 P2 P2 XOR

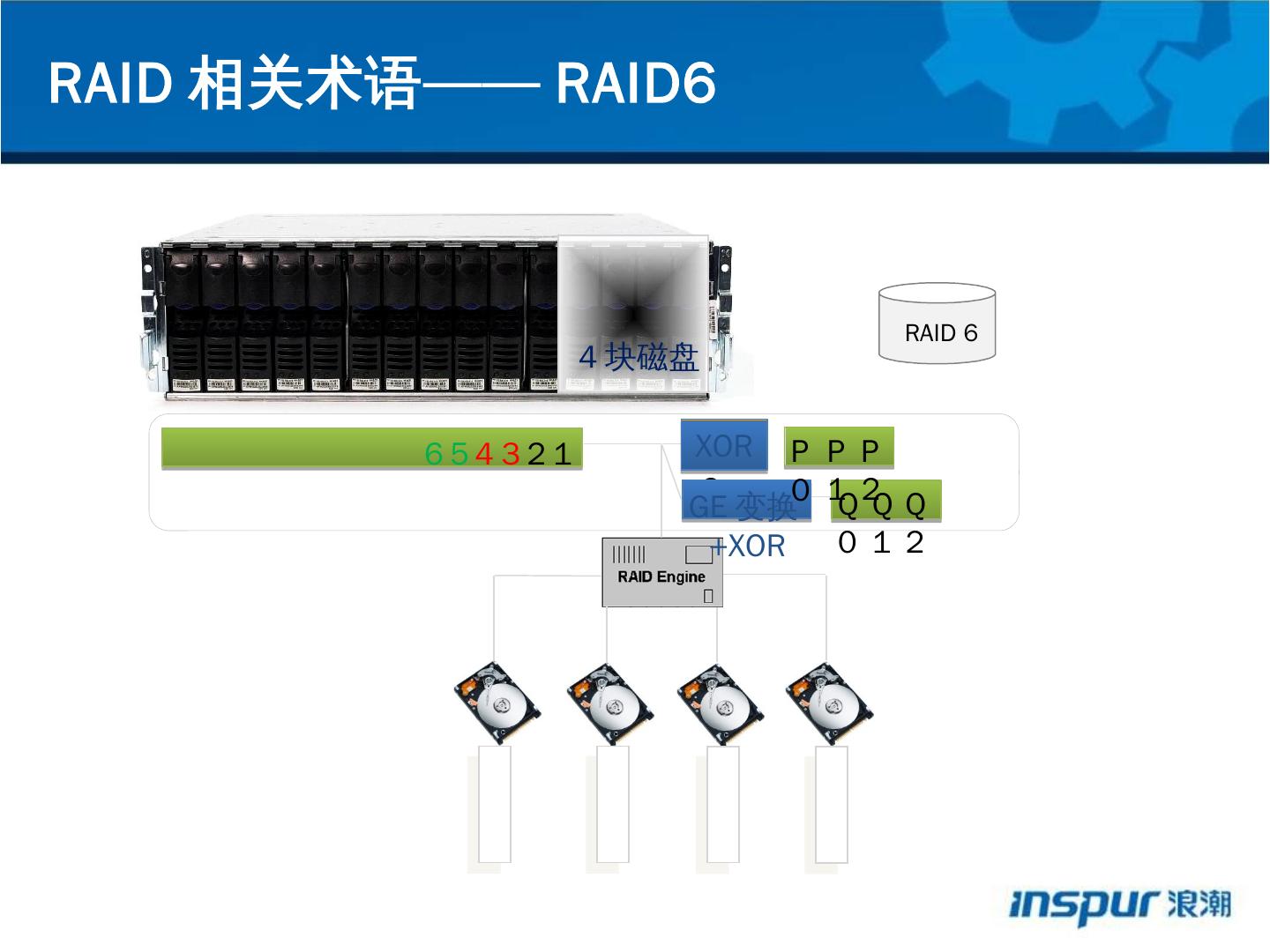

23 .RAID 相关术语 —— RAID6 4 块磁盘 1 3 5 6 P2 XOR RAID 6 GE 变换 +XOR 2 4 Q2 Q0 Q1 P1 P0 P2 RAID 6

24 .RAID 相关术语 —— RAID0+1 4 块磁盘 7 5 3 1 8 6 4 2 7 5 3 1 8 6 4 2 Disk1 Disk2 Disk3 Disk4 RAID0 RAID0 1 2 1 2 ….. ….. RAID 01

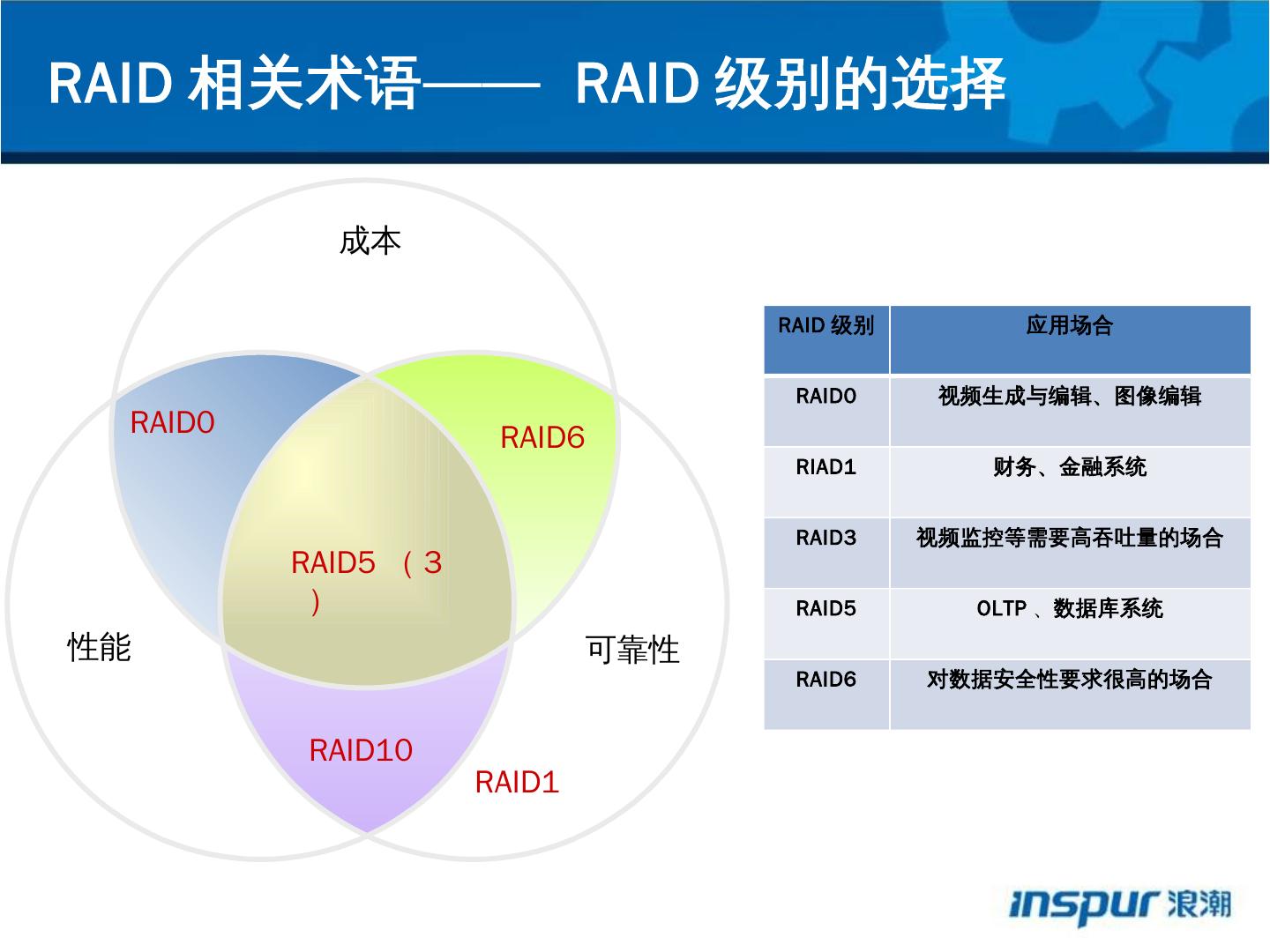

25 .RAID 相关术语 —— RAID 级别的选择 性能 可靠性 成本 RAID0 RAID6 RAID5 （ 3 ） RAID10 RAID1 RAID 级别 应用场合 RAID0 视频生成与编辑、图像编辑 RIAD1 财务、金融系统 RAID3 视频监控等需要高吞吐量的场合 RAID5 OLTP 、 数据库系统 RAID6 对数据安全性要求很高的场合

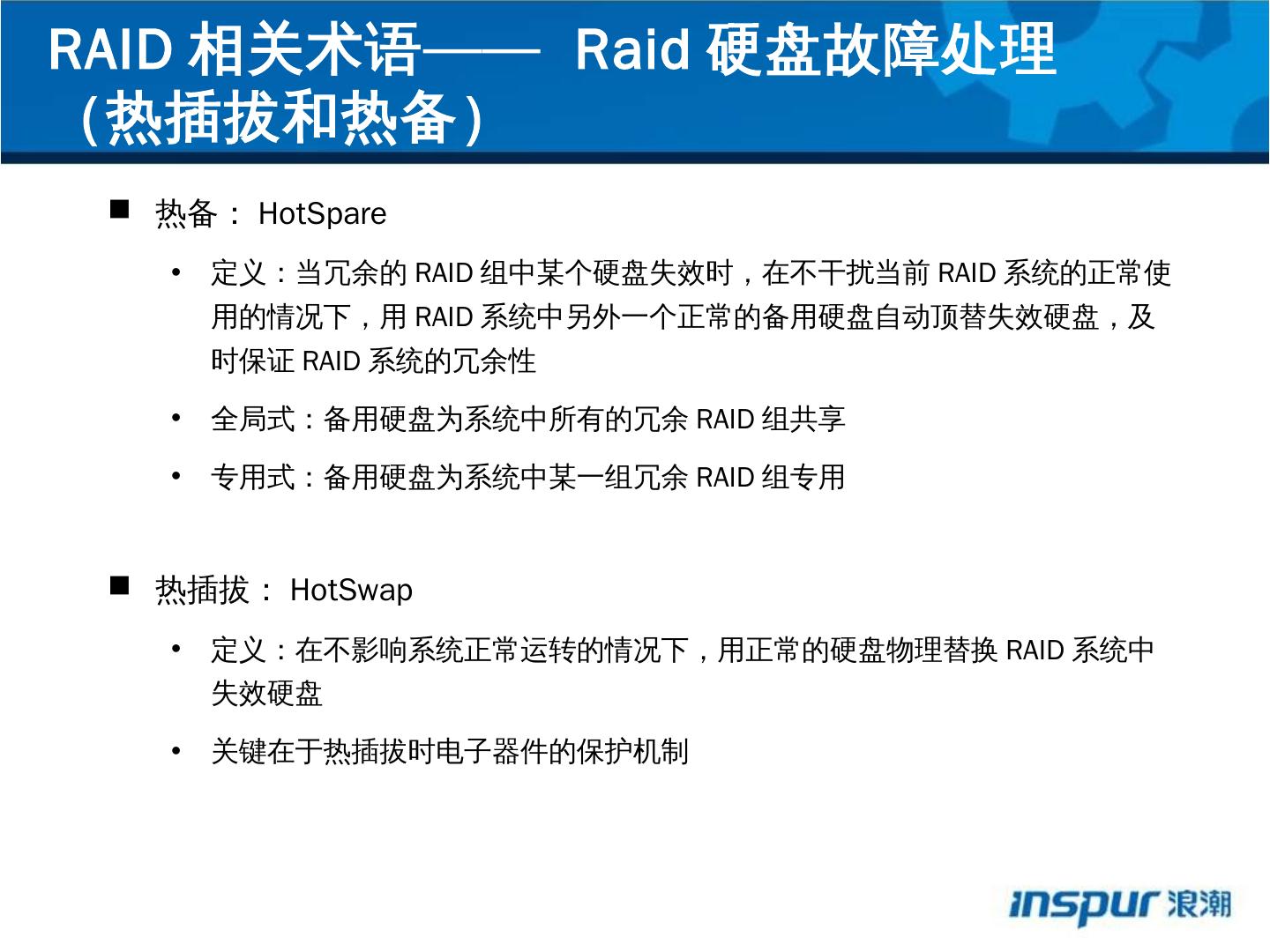

26 .RAID 相关术语 —— Raid 硬盘故障处理（热插拔和热备） 热备： HotSpare 定义：当冗余的 RAID 组中某个硬盘失效时，在不干扰当前 RAID 系统的正常使用的情况下，用 RAID 系统中另外一个正常的备用硬盘自动顶替失效硬盘，及时保证 RAID 系统的冗余性 全局式：备用硬盘为系统中所有的冗余 RAID 组共享 专用式：备用硬盘为系统中某一组冗余 RAID 组专用 热插拔： HotSwap 定义：在不影响系统正常运转的情况下，用正常的硬盘物理替换 RAID 系统中失效硬盘 关键在于热插拔时电子器件的保护机制

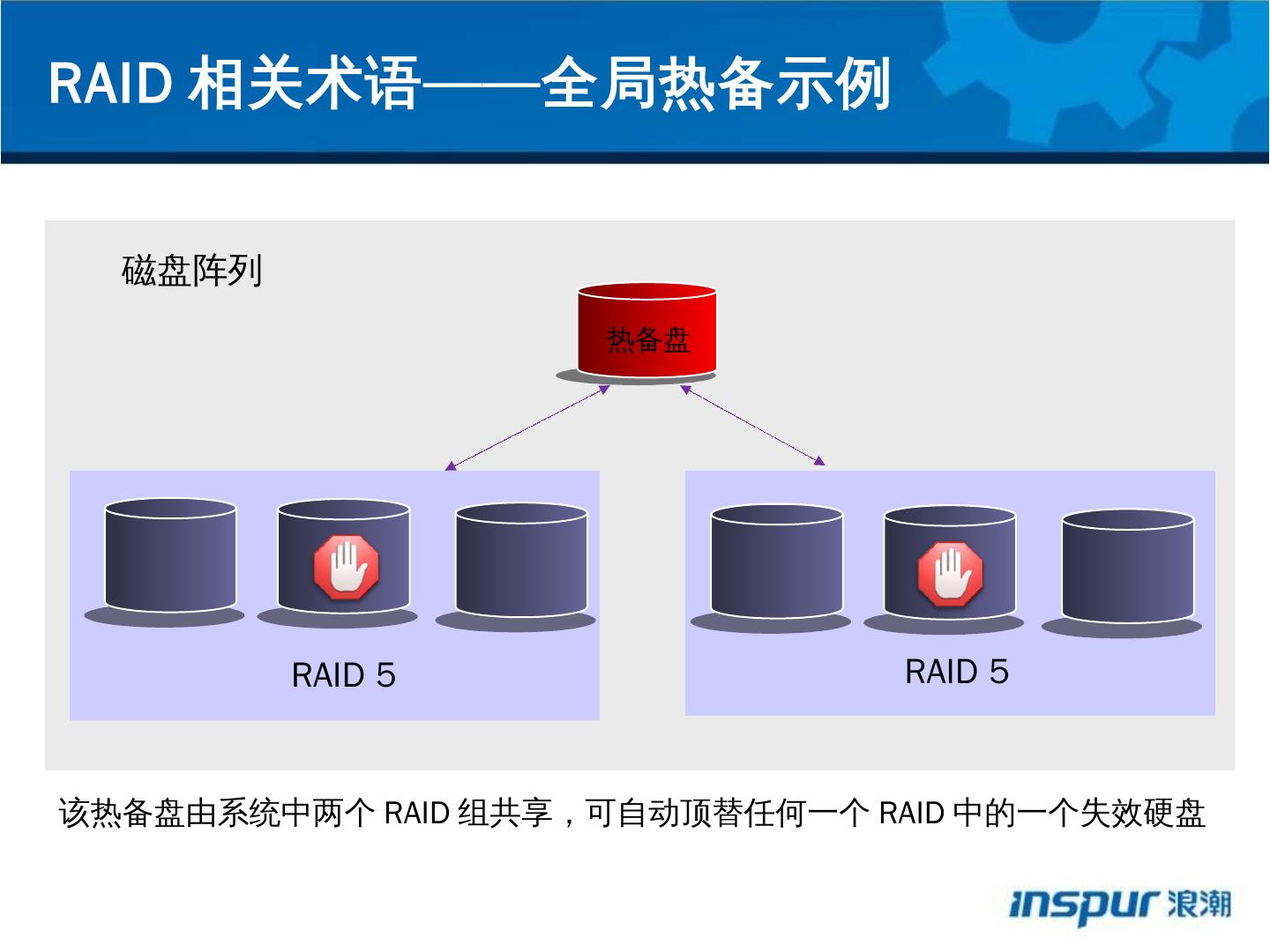

27 .RAID 相关术语 —— 全局热备示例 该热备盘由系统中两个 RAID 组共享，可自动顶替任何一个 RAID 中的一个失效硬盘 RAID 5 RAID 5 磁盘阵列 热备盘

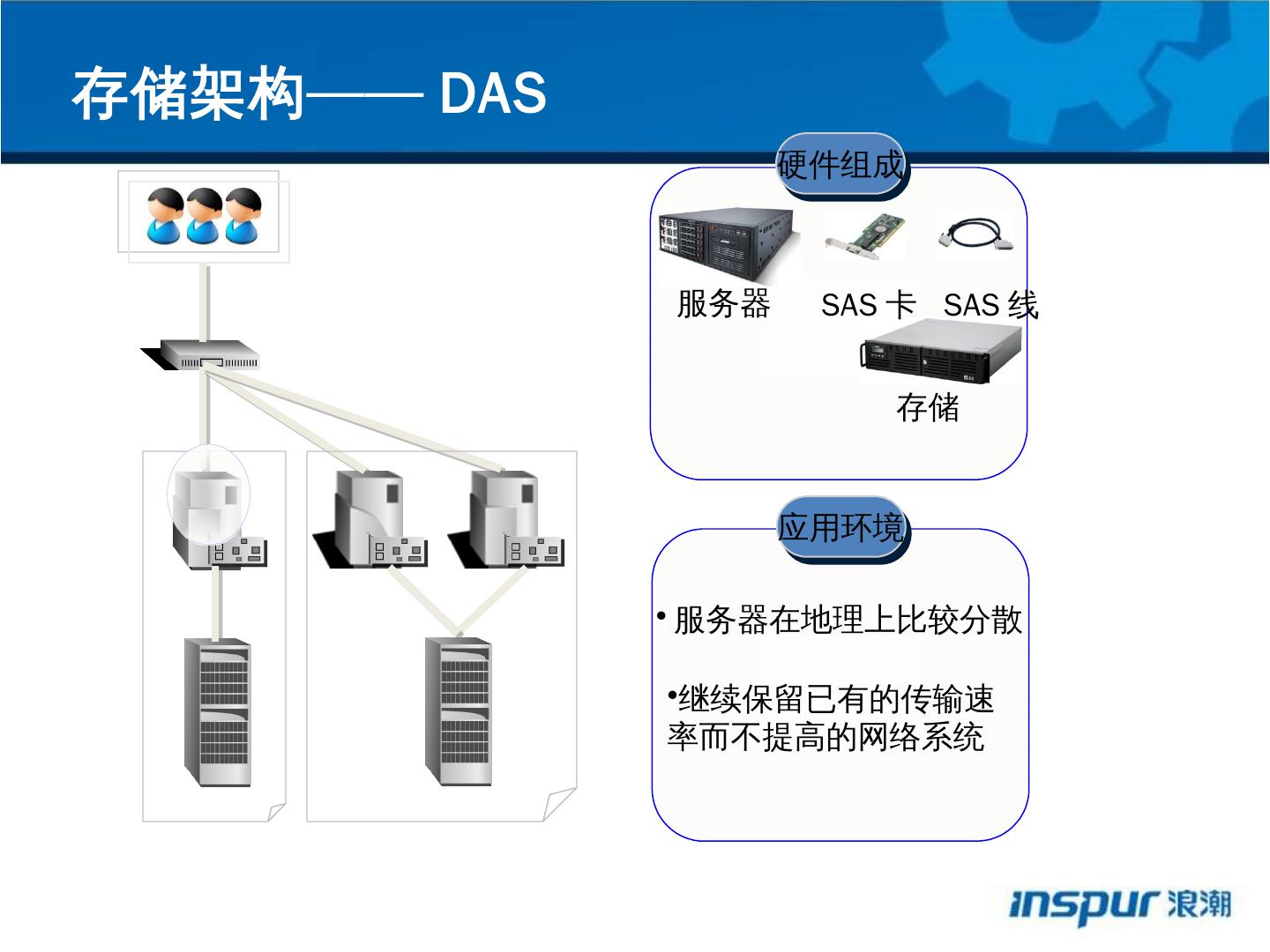

28 .硬件组成 存储架构 ——DAS 服务器 SAS 卡 SAS 线 存储 应用环境 服务器在地理上比较分散 继续保留已有的传输速率而不提高的网络系统

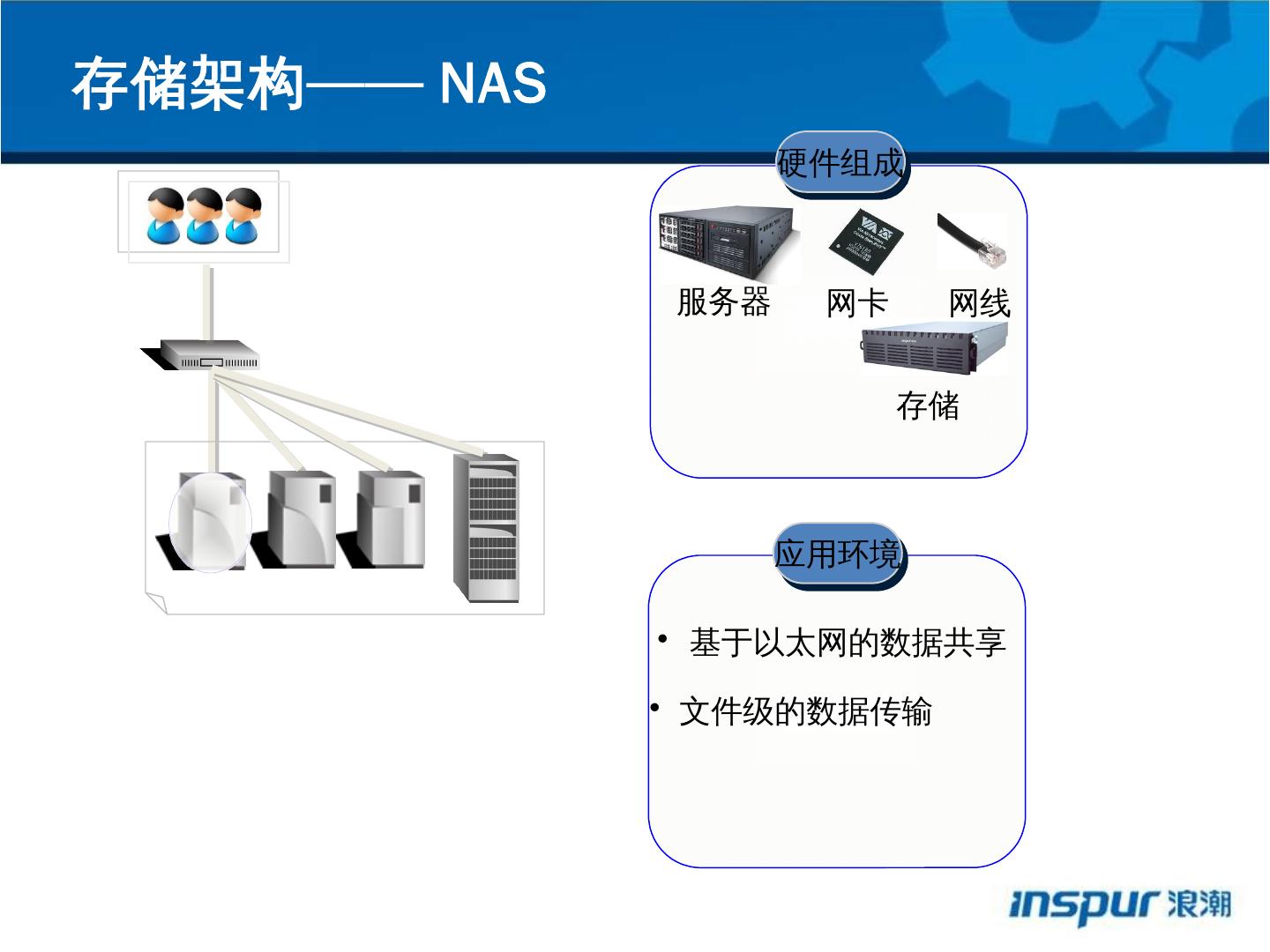

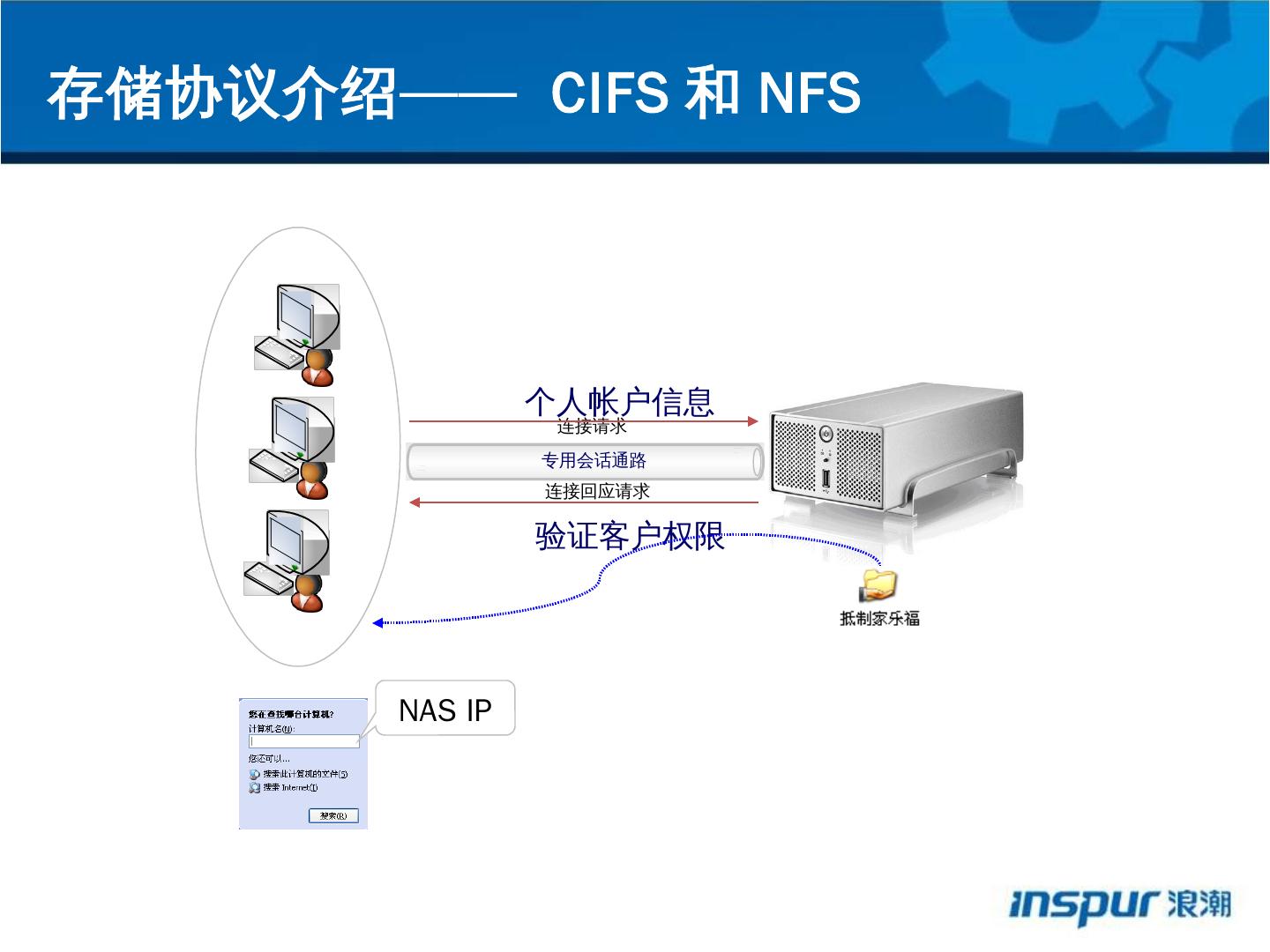

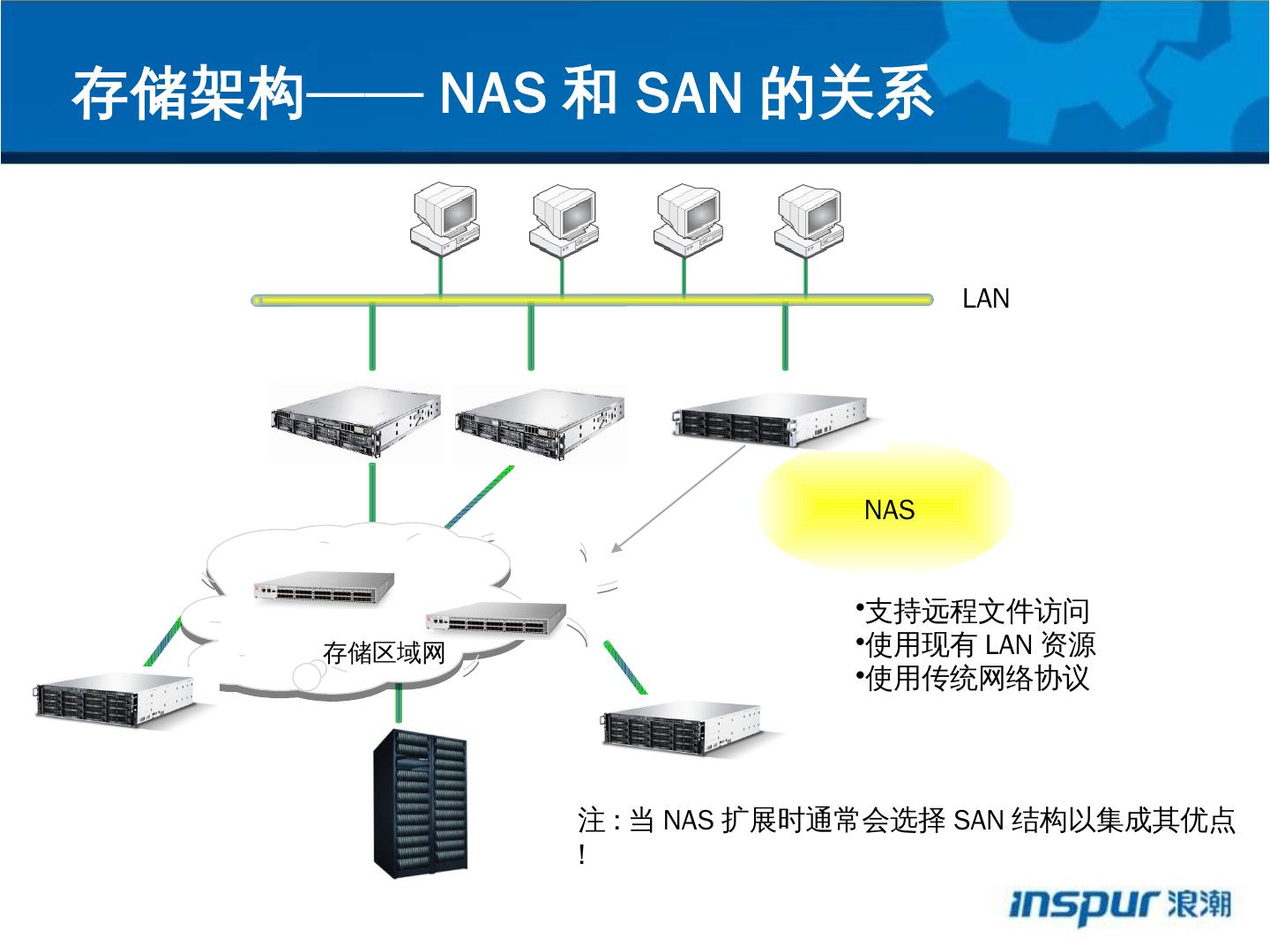

29 . 存储架构 ——NAS 硬件组成 服务器 网卡 网线 存储 应用环境 基于以太网的数据共享 文件级的数据传输
