基于组合分类器的DDoS攻击流量分布式检测模型

1 . 基于组合分类器的 DDoS 攻击流 量分布式检测模型 贾斌 jb_qd2010@bupt.edu.cn 北京邮电大学 网络技术研究院 信息网络中心 18年9月3日 1 

2 . 引言 DDoS 攻击分布式检测模型设计 基于组合分类器随机森林方法 检测方法基本思想与评价指标 实验及结果分析 18年9月3日 2 

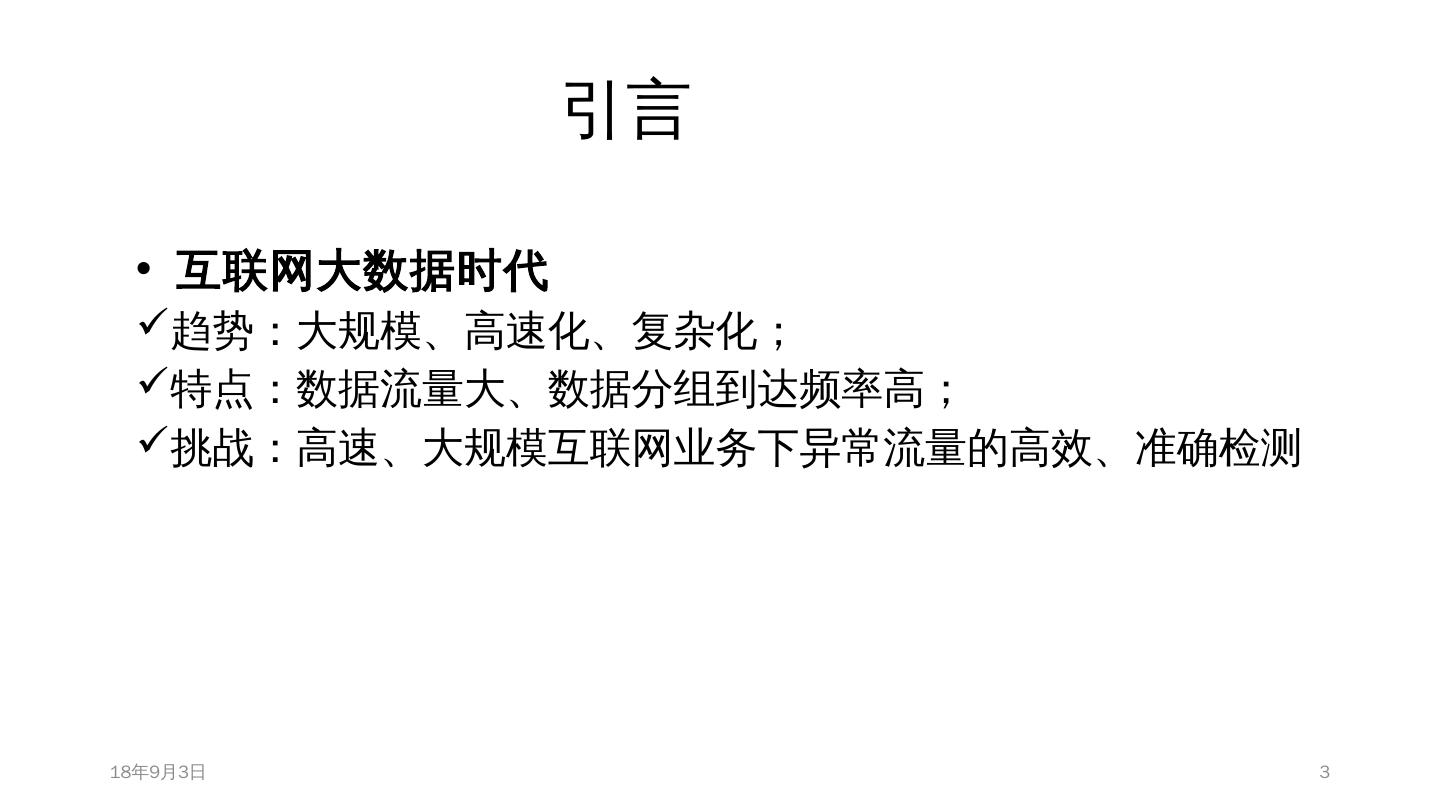

3 . 引言 • 互联网大数据时代 趋势：大规模、高速化、复杂化； 特点：数据流量大、数据分组到达频率高； 挑战：高速、大规模互联网业务下异常流量的高效、准确检测 18年9月3日 3 

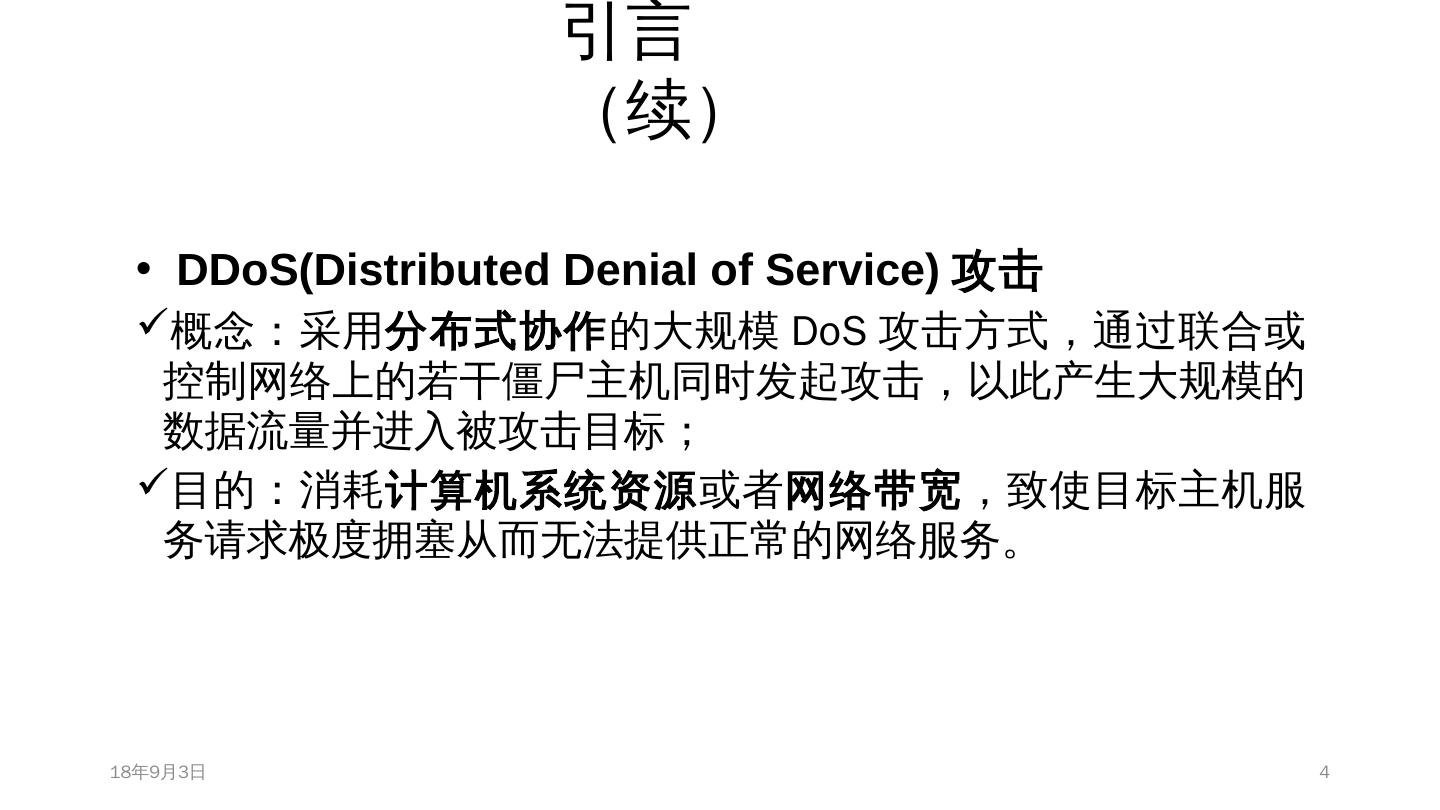

4 . 引言 （续） • DDoS(Distributed Denial of Service) 攻击 概念：采用分布式协作的大规模 DoS 攻击方式，通过联合或 控制网络上的若干僵尸主机同时发起攻击，以此产生大规模的 数据流量并进入被攻击目标； 目的：消耗计算机系统资源或者网络带宽，致使目标主机服 务请求极度拥塞从而无法提供正常的网络服务。 18年9月3日 4 

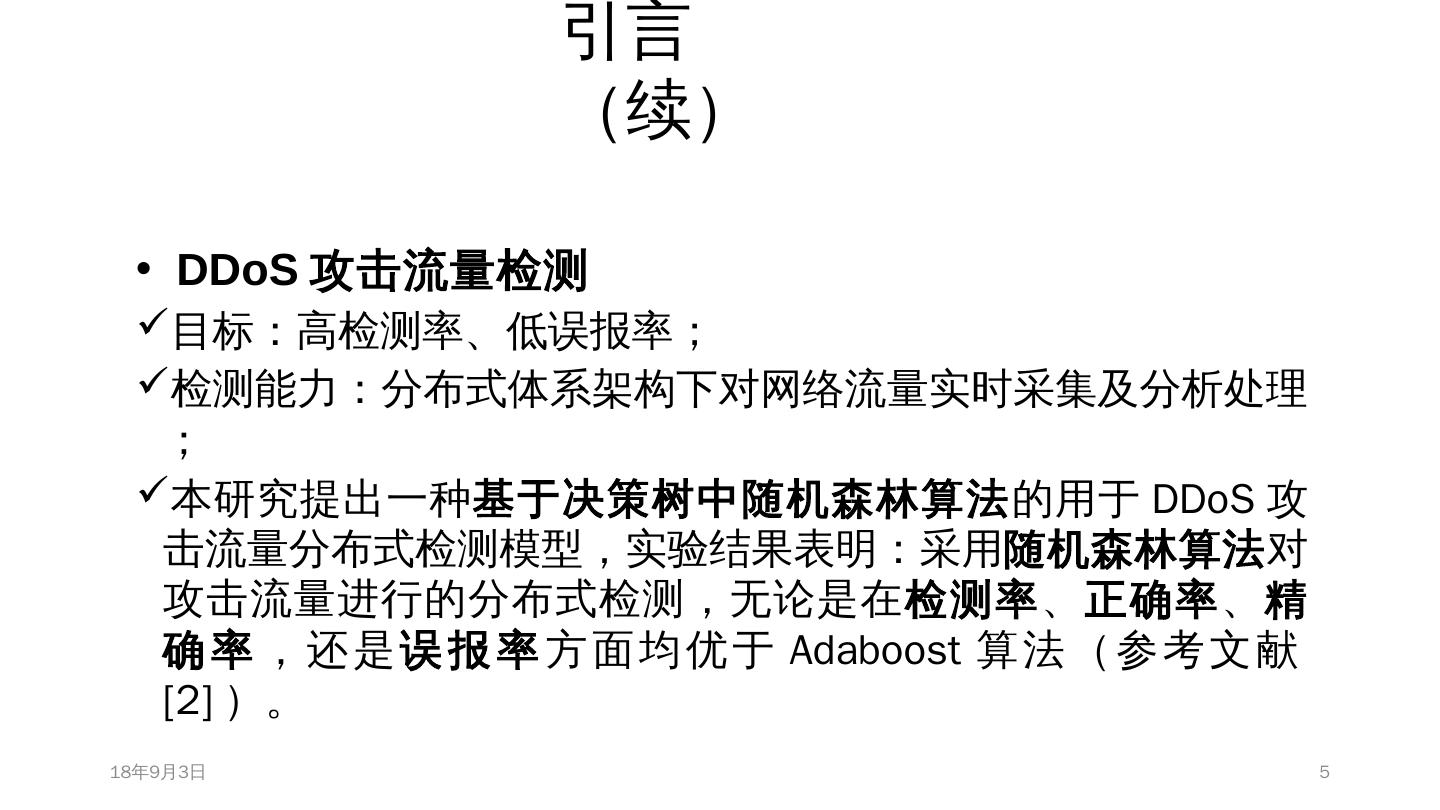

5 . 引言 （续） • DDoS 攻击流量检测 目标：高检测率、低误报率； 检测能力：分布式体系架构下对网络流量实时采集及分析处理 ； 本研究提出一种基于决策树中随机森林算法的用于 DDoS 攻 击流量分布式检测模型，实验结果表明：采用随机森林算法对 攻击流量进行的分布式检测，无论是在检测率、正确率、精 确 率 ， 还 是 误 报 率 方 面 均 优 于 Adaboost 算 法 （ 参 考 文 献 [2] ）。 18年9月3日 5 

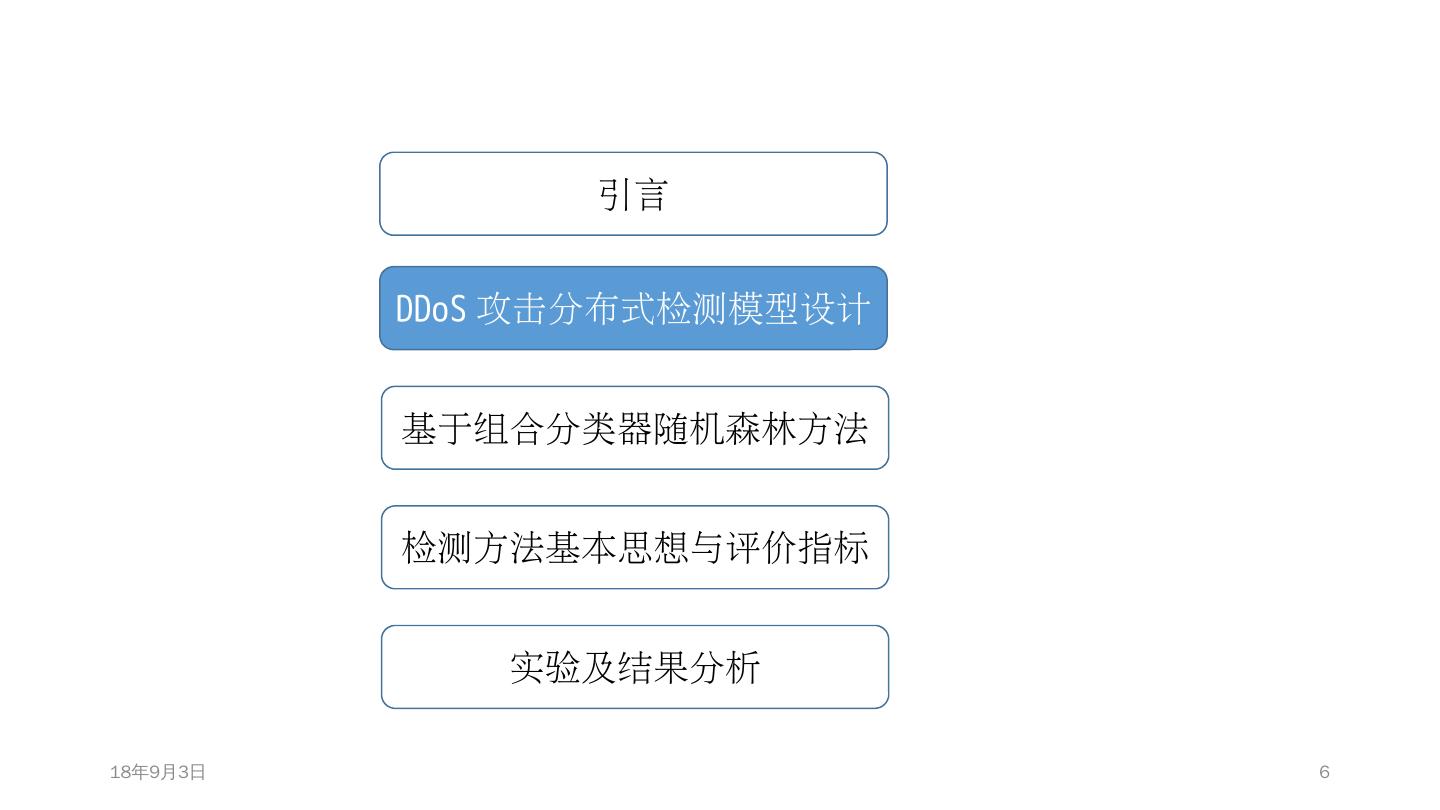

6 . 引言 DDoS 攻击分布式检测模型设计 基于组合分类器随机森林方法 检测方法基本思想与评价指标 实验及结果分析 18年9月3日 6 

7 . DDoS 攻击分布式检测模型设 计 • 传统的集中式攻击流量检测框架 弊端：对攻击流量的分析效率低下，协同处理能力差，不适合 实时在线检测； 应对方法：分布式攻击流量检测模型（拓展性好，能够适应网 络环境异常监测的动态调整与部署）。 18年9月3日 7 

8 . DDoS 攻击分布式检测模型设计 （续） • DDoS 攻击分布式检测模型共分为：数据采集模块、数据 预处理模块、分布式分类检测模块和报警响应模块四部 分。 18年9月3日 8 

9 . 引言 DDoS 攻击分布式检测模型设计 基于组合分类器随机森林方法 检测方法基本思想与评价指标 实验及结果分析 18年9月3日 9 

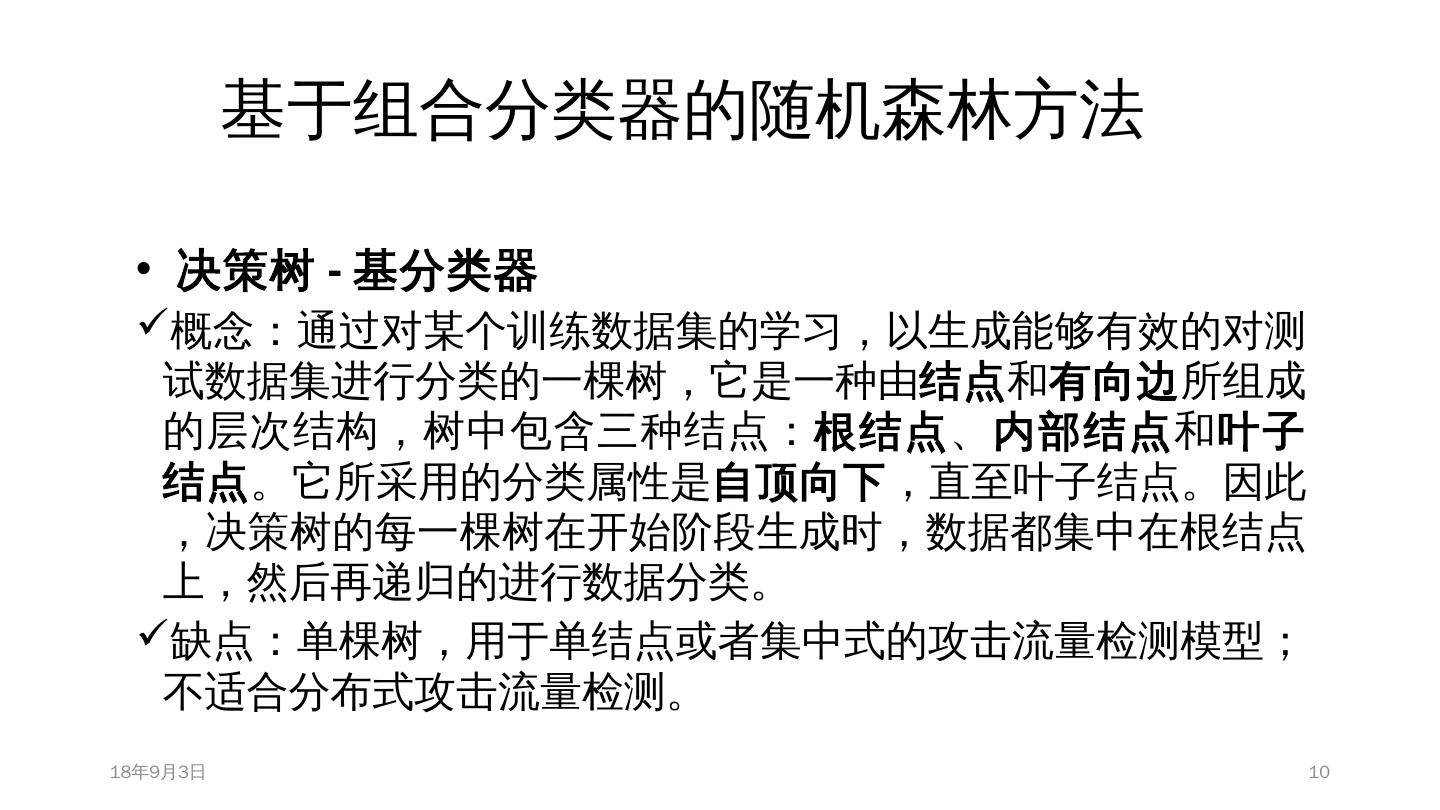

10 . 基于组合分类器的随机森林方法 • 决策树 - 基分类器 概念：通过对某个训练数据集的学习，以生成能够有效的对测 试数据集进行分类的一棵树，它是一种由结点和有向边所组成 的层次结构，树中包含三种结点：根结点、内部结点和叶子 结点。它所采用的分类属性是自顶向下，直至叶子结点。因此 ，决策树的每一棵树在开始阶段生成时，数据都集中在根结点 上，然后再递归的进行数据分类。 缺点：单棵树，用于单结点或者集中式的攻击流量检测模型； 不适合分布式攻击流量检测。 18年9月3日 10 

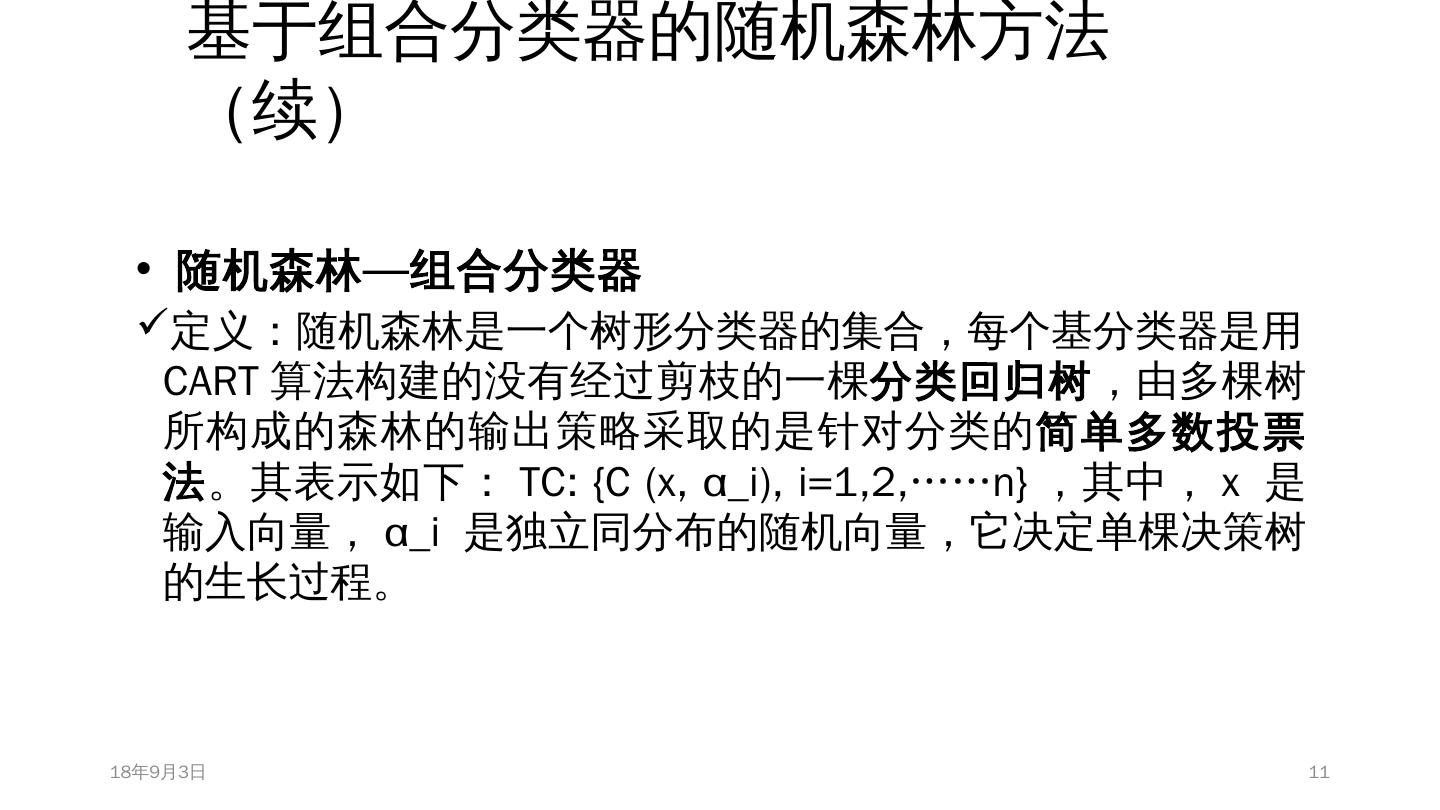

11 . 基于组合分类器的随机森林方法 （续） • 随机森林—组合分类器 定义：随机森林是一个树形分类器的集合，每个基分类器是用 CART 算法构建的没有经过剪枝的一棵分类回归树，由多棵树 所构成的森林的输出策略采取的是针对分类的简单多数投票 法。其表示如下： TC: {C (x, α_i), i=1,2,……n} ，其中， x 是 输入向量， α_i 是独立同分布的随机向量，它决定单棵决策树 的生长过程。 18年9月3日 11 

12 . 基于组合分类器的随机森林方法 （续） • 随机森林—组合分类器 特点：（ 1 ）通过在每个结点处随机选择特征进行分支，使得 每棵决策分类树之间的相关性达到最小化，既提高了分类精度 ，又有效解决了过拟合问题；（ 2 ）能预估特征属性在分类中 的重要性，由于单棵决策树的生长速度快，所以总体的分类速 度快，能高效处理大样本数据，易于实现并行化；（ 3 ）对噪 声数据具有较强的健壮性。 18年9月3日 12 

13 . 引言 DDoS 攻击分布式检测模型设计 基于组合分类器随机森林方法 检测方法基本思想与评价指标 实验及结果分析 18年9月3日 13 

14 . 检测方法基本思想与评价指标 • 检测方法基本思想 随 机 森 林 分 布 式 检 测 （ Random Forest Distributed Detection, RFDD ）方法：将随机森林中每一棵决策树，即将 k 个基分类器分别部署到分布式检测系统中的 k 个从结点上，从 而得到 k 种分类检测结果；在系统的主结点上建立一个集中分 析处理模块，该模块的主要功能是：根据每个基分类器所得到 的 k 种分类检测结果对每条记录进行投票表决，从而得到对网 络流量正常与否的最终分类检测结果。 18年9月3日 14 

15 . 检测方法基本思想与评价指标 （续） • 评价指标  精确率： 误报率： 检测率： 准确率： 其中： 1) TP(True Positive): 将攻击流量正确的预测为攻击的记录个数； 2) FP(False Positive): 将正常流量记录错误的预测为攻击的记录个数 ； 3) TN(True Negative): 将正常流量记录正确的预测为正常的个数； 18年9月3日 4) FN(False Negative): 将攻击流量错误的预测为正常的记录个数。 15 

16 . 引言 DDoS 攻击分布式检测模型设计 基于组合分类器随机森林方法 检测方法基本思想与评价指标 实验及结果分析 18年9月3日 16 

17 . 实验及结果分析 检测率 正确率 18年9月3日 17 

18 . 实验及结果分析 （续） 精确率 误报率 18年9月3日 18 

19 . 附：参考文献 [1] 夏靖波，任高明 . 大流识别方法综述 [J]. 控制与决策 , 2013, 28(6): 801-807. [2] Hu Weiming, Gao Jun, Wang Yanguo, et al. Online Adaboost-Based Parameterized Methods for Dynamic Distributed Network Intrusion Detection [J]. IEEE Transactions on Cybernetics, 2014, 44(1): 66-82. [3] 董师师，黄哲学 . 随机森林理论浅析 [J]. 集成技术， 2013, 2(1): 1-7. [4] 方匡南，吴见彬，朱建平，等 . 随机森林研究方法综述 [J]. 统计与信息论坛， 2011, 26(3): 32-38. [5] A. Verikas, A. Gelzinis, M. Bacauskiene. Mining data with random forests: A survey and results of new tests [J]. Pattern Recognition, 2011, 44(2): 330-349. [6] 周志华 . 机器学习 [M]. 北京：清华大学出报社， 2016. [7] 王爱平，万国伟，程志全，等 . 支持在线学习的增量式极端随机森林分类器 [J]. 软件 学报， 2011, 9(22): 2059-2074. [8] 郭春 . 基于数据挖掘的网络入侵检测关键技术研究 [D]. 北京：北京邮电大学计算机 学院， 2014. [9] Chun Guo, Yajian Zhou, Yuan Ping, et al. A distance sum-based hybrid method for intrusion detection [J]. Applied Intelligence, 2014, 40(1): 178-188. [10] 曹正凤 . 随机森林算法优化研究 [D]. 北京：首都经济贸易大学统计学院， 2014. 18年9月3日 19 

20 . 谢谢大家！ Q&A 18年9月3日 20
