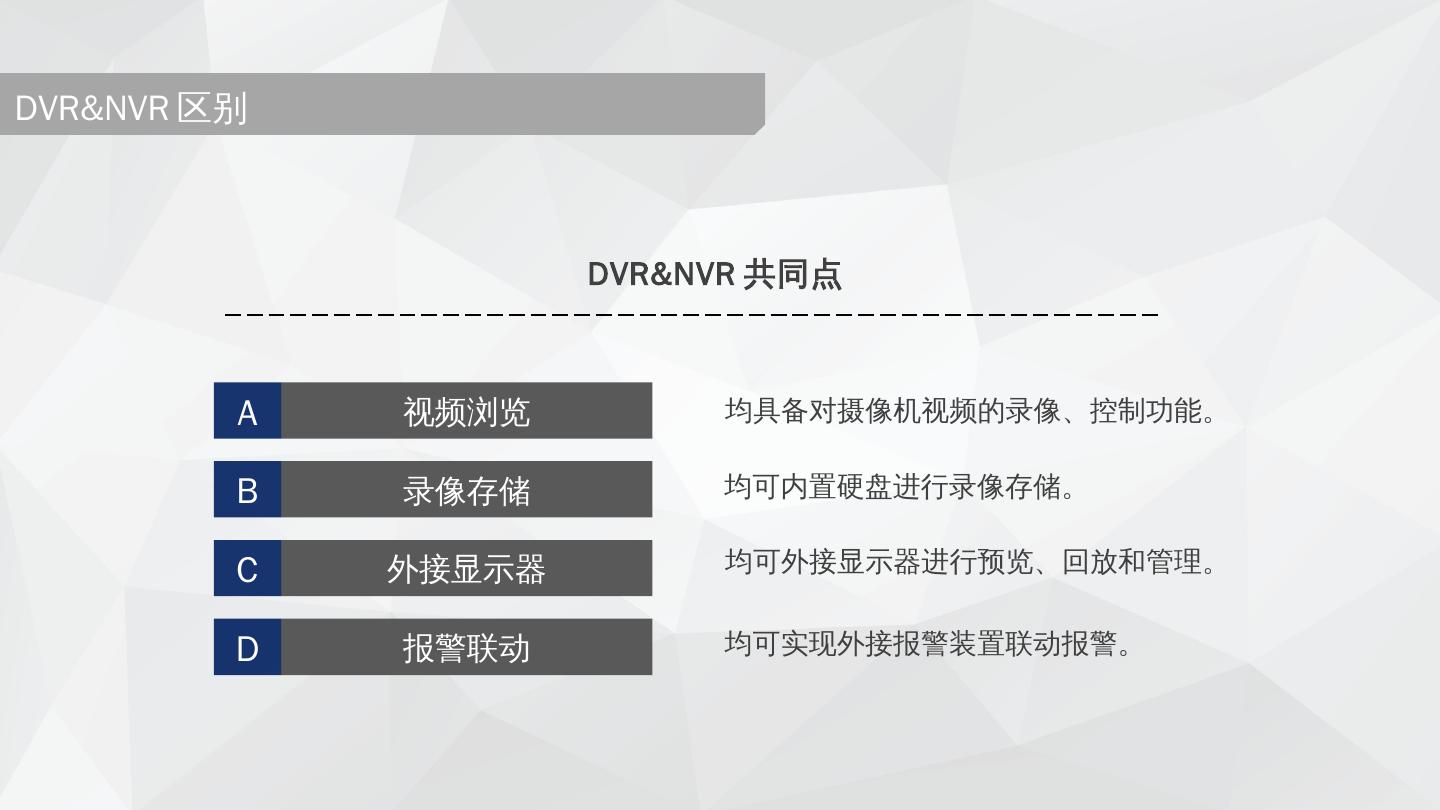

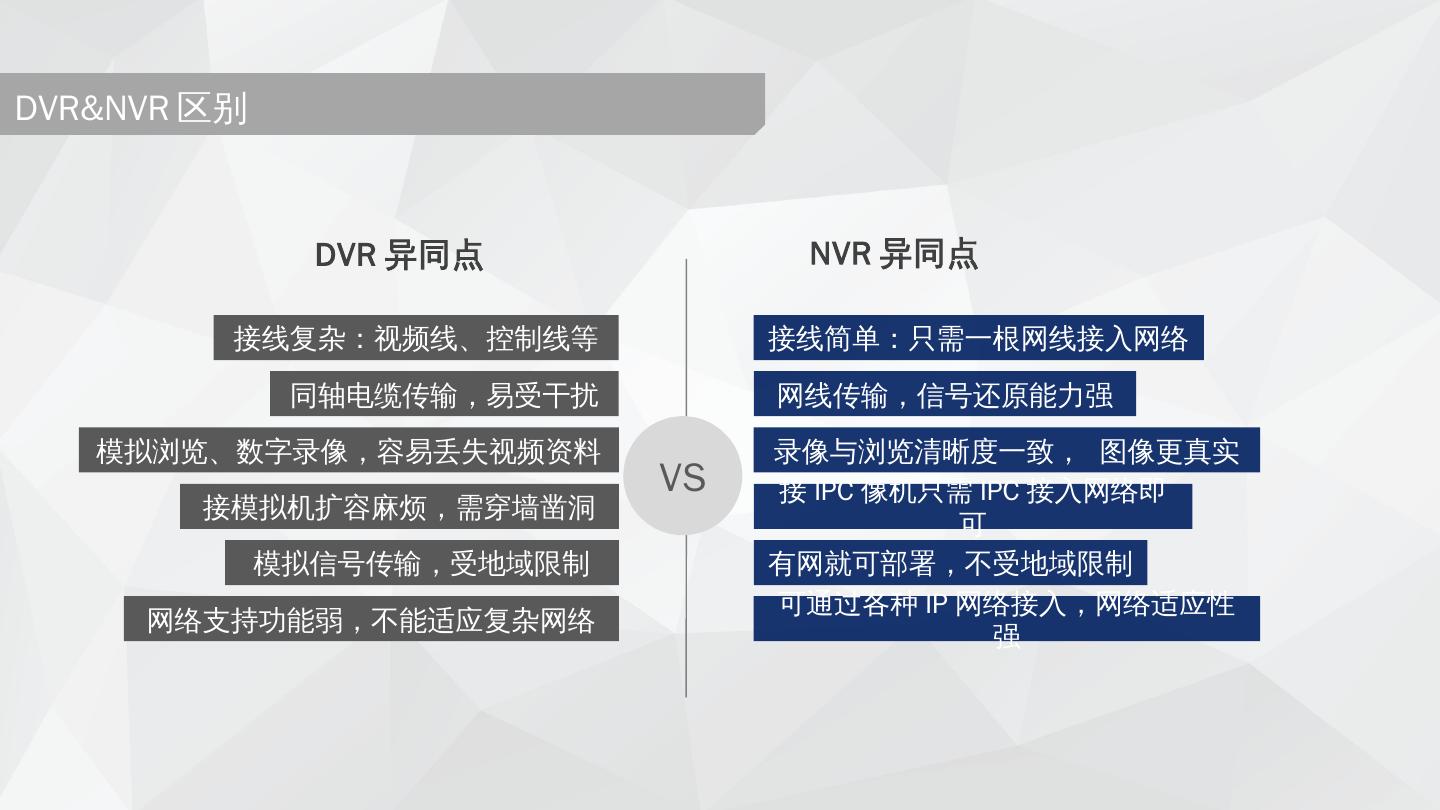

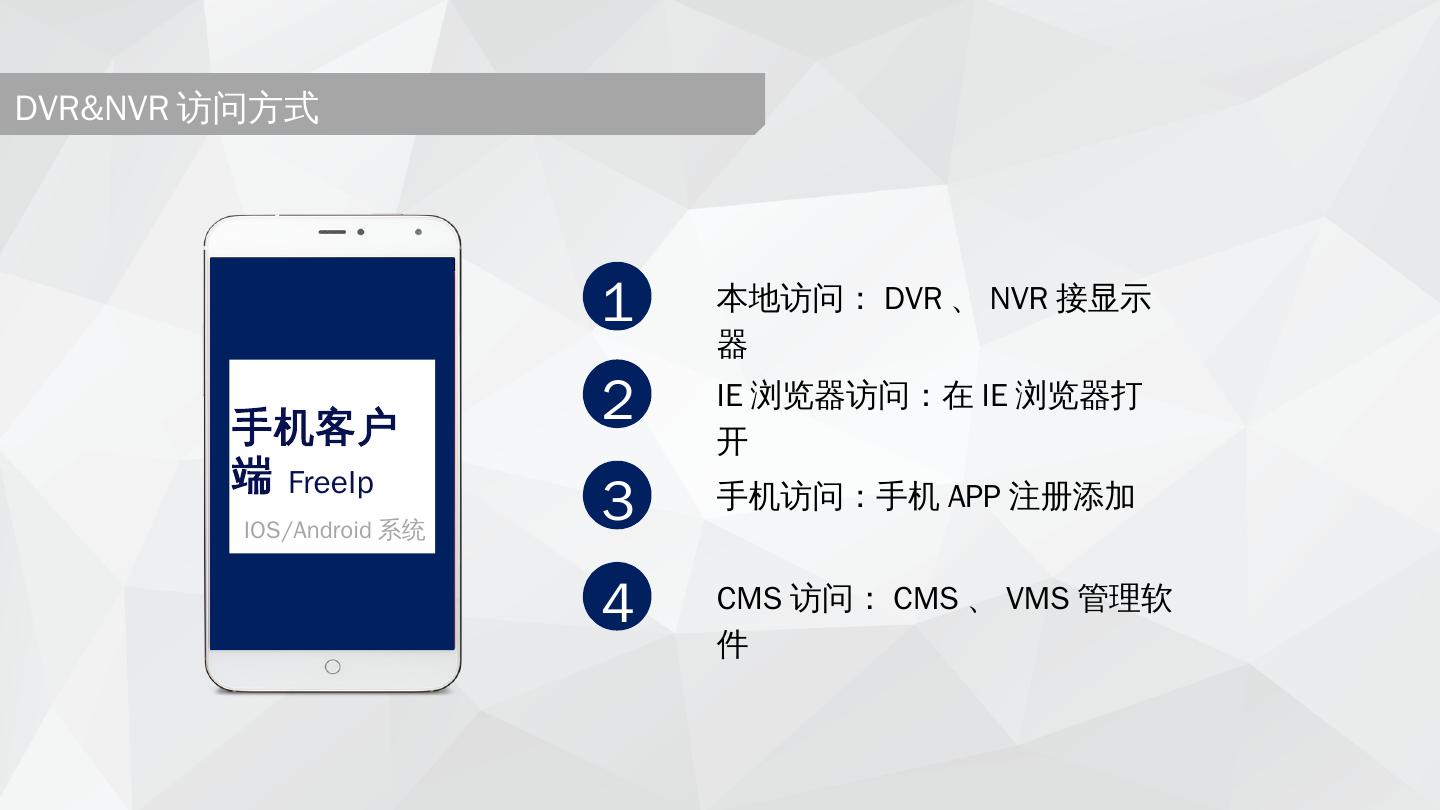

DVR&NVR共同点

自动化辅助功能:双向无线通信、资源共享与设施预订。 ... 近几年得到广泛的应用和发展,主要构成是网络摄像机IPC、网络录像机NVR、中央管理平台CMS、存储设备 ...
展开查看详情

1.安防视频监控基础知识培训 研发中心 技术支持组

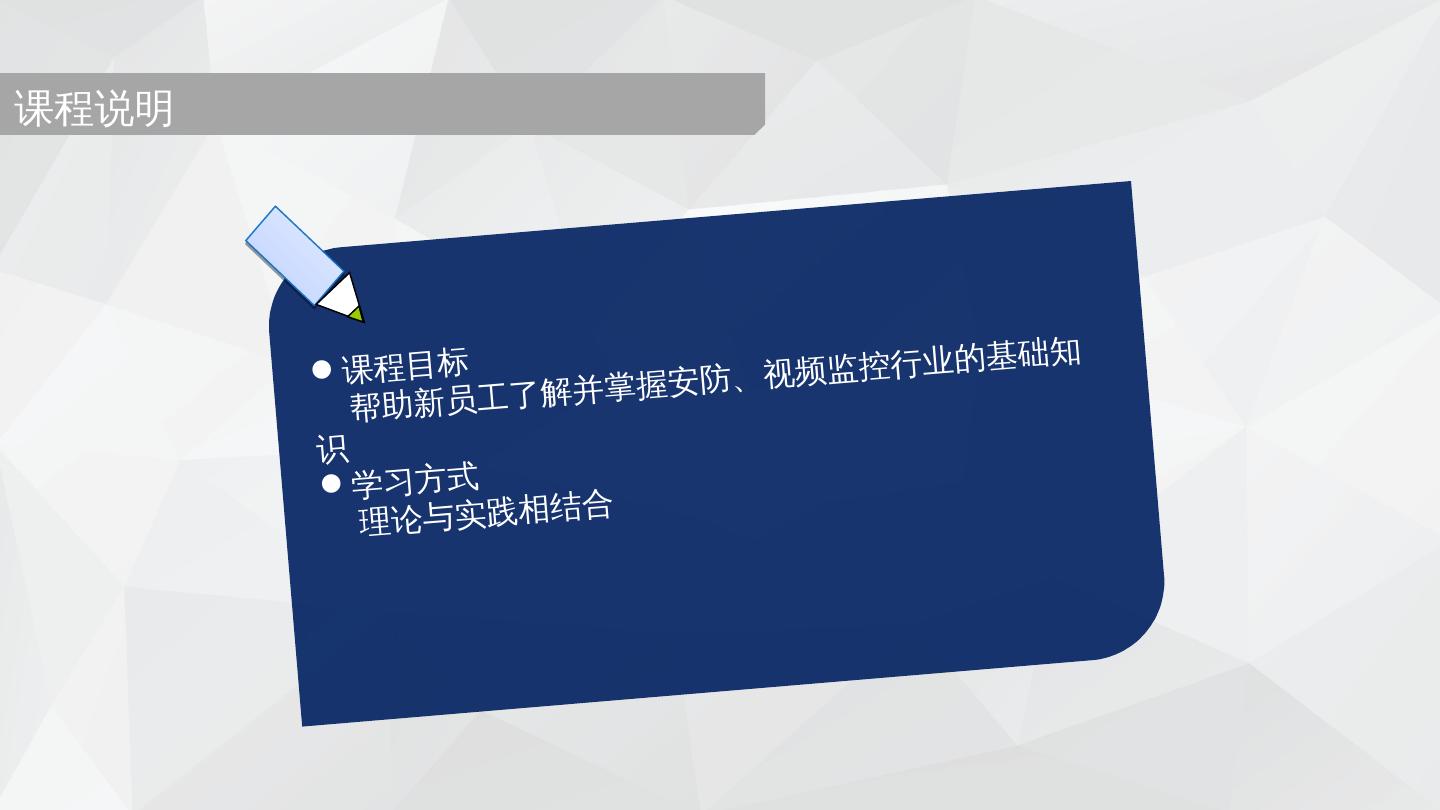

2.课程说明 课程目标 帮助新员工了解并掌握安防、视频监控行业的基础知识 学习方式 理论与实践相结合

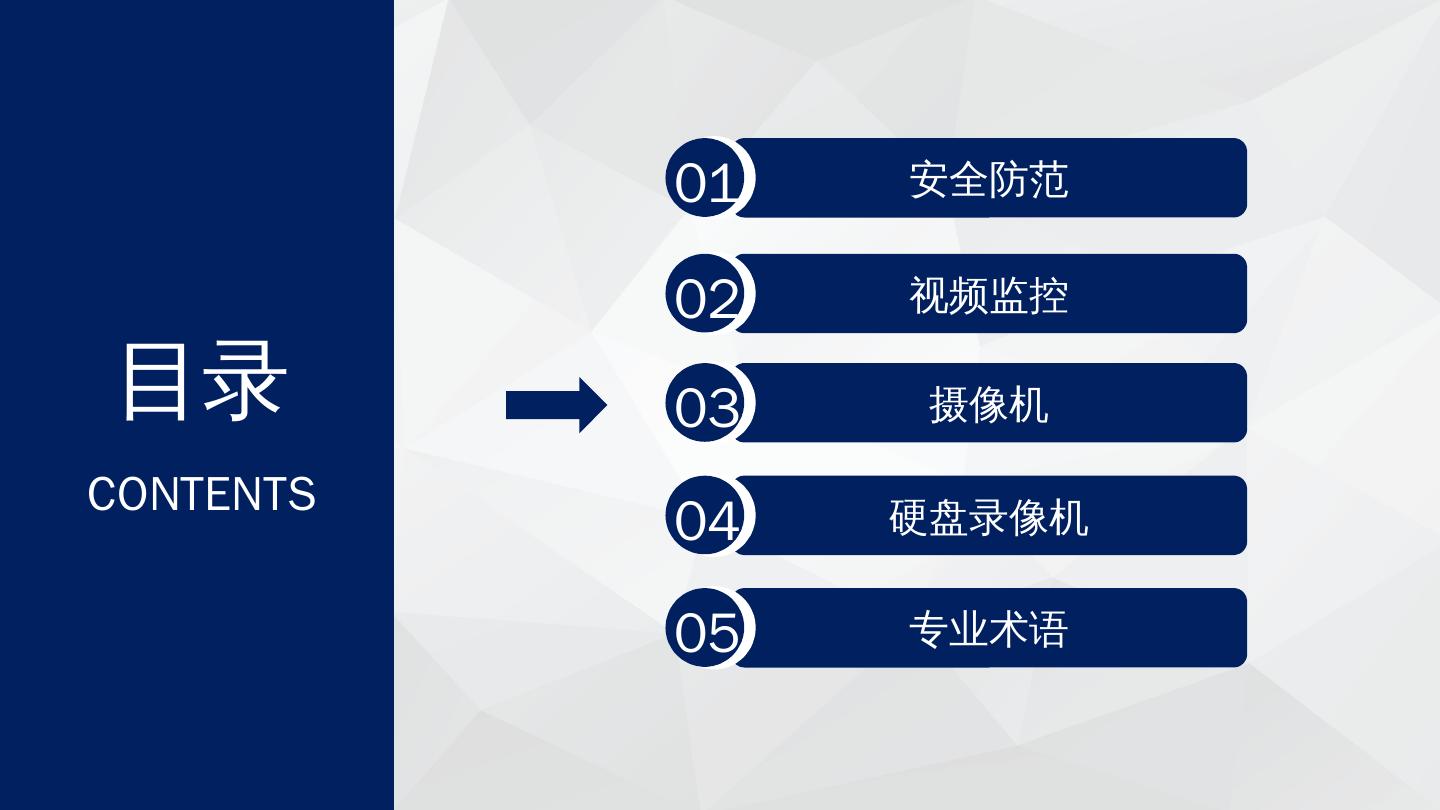

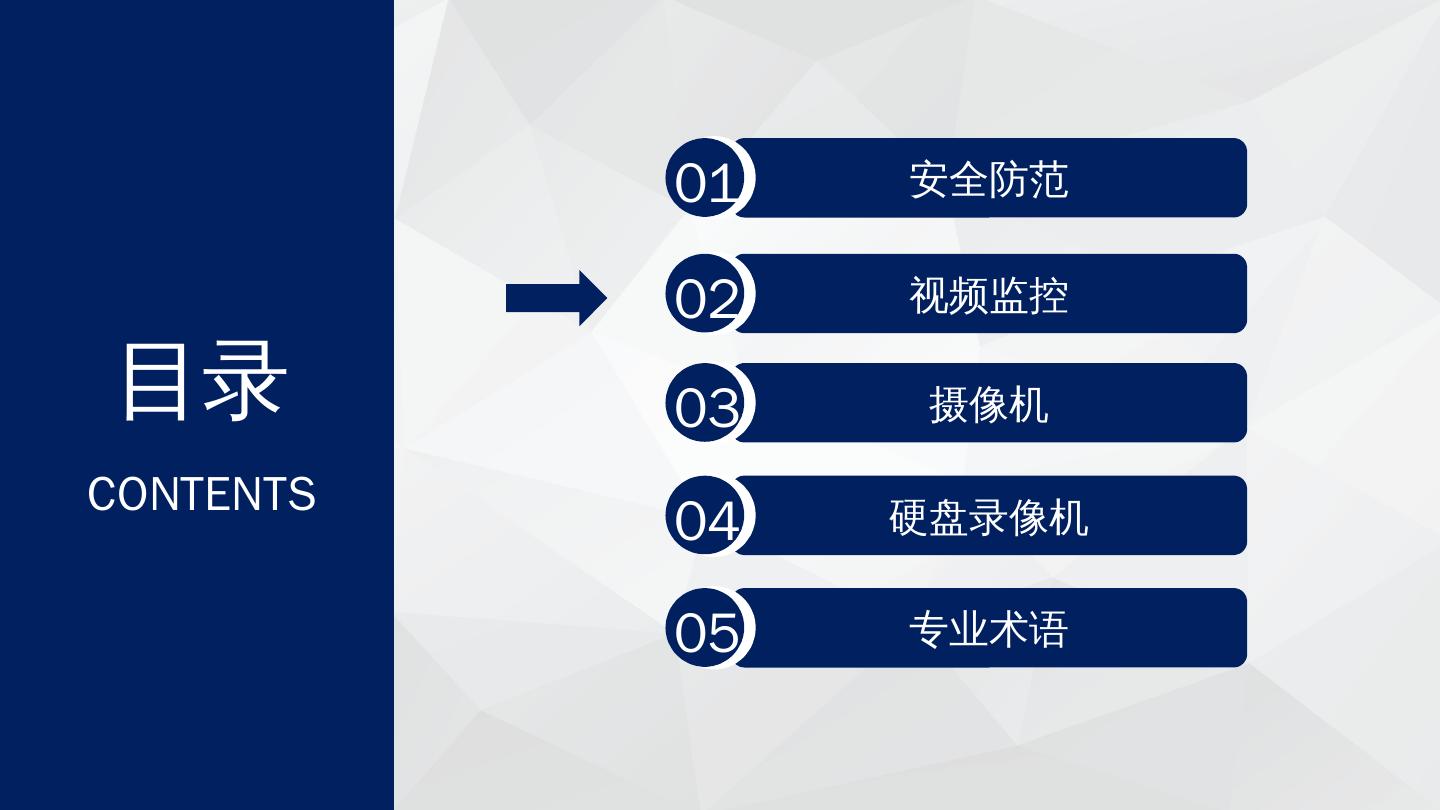

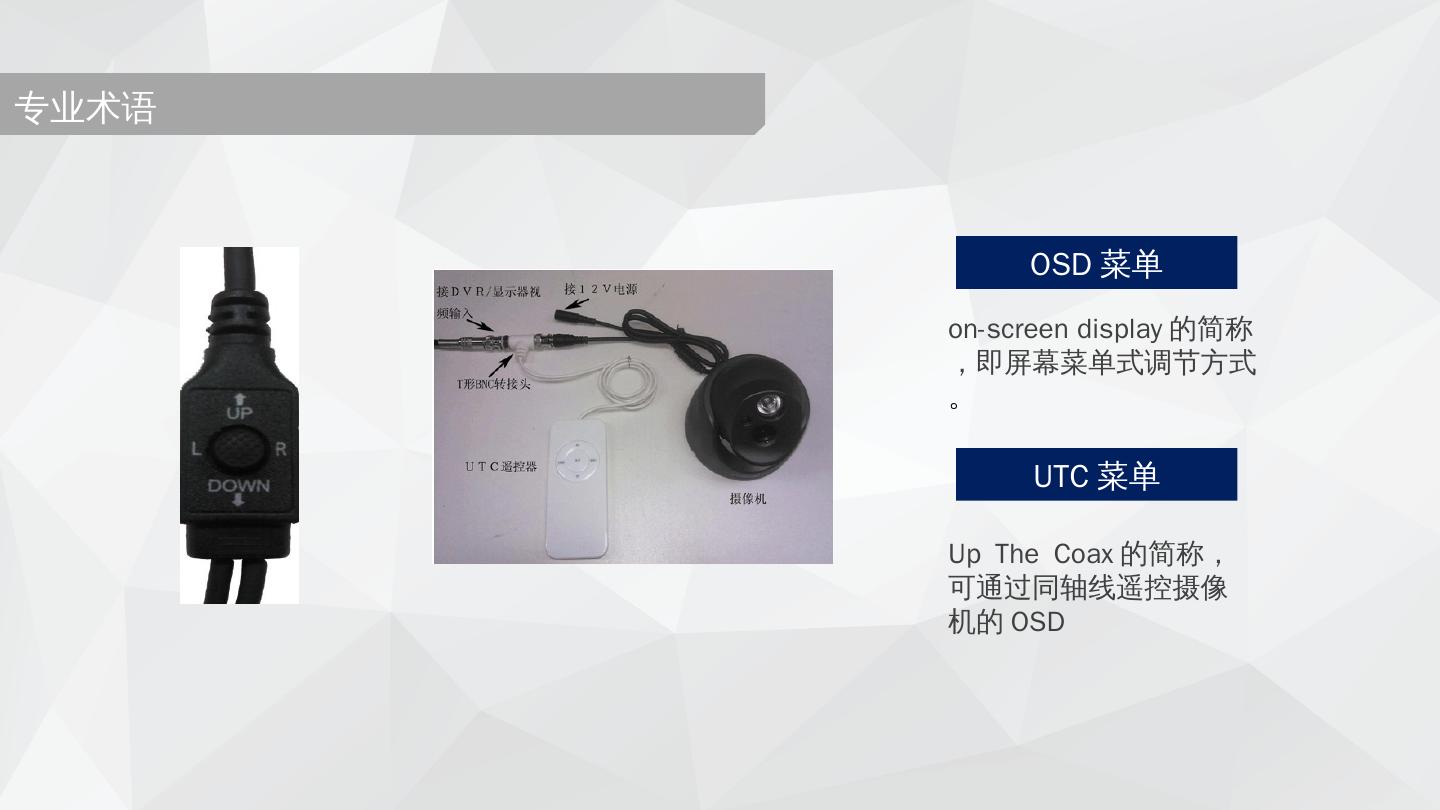

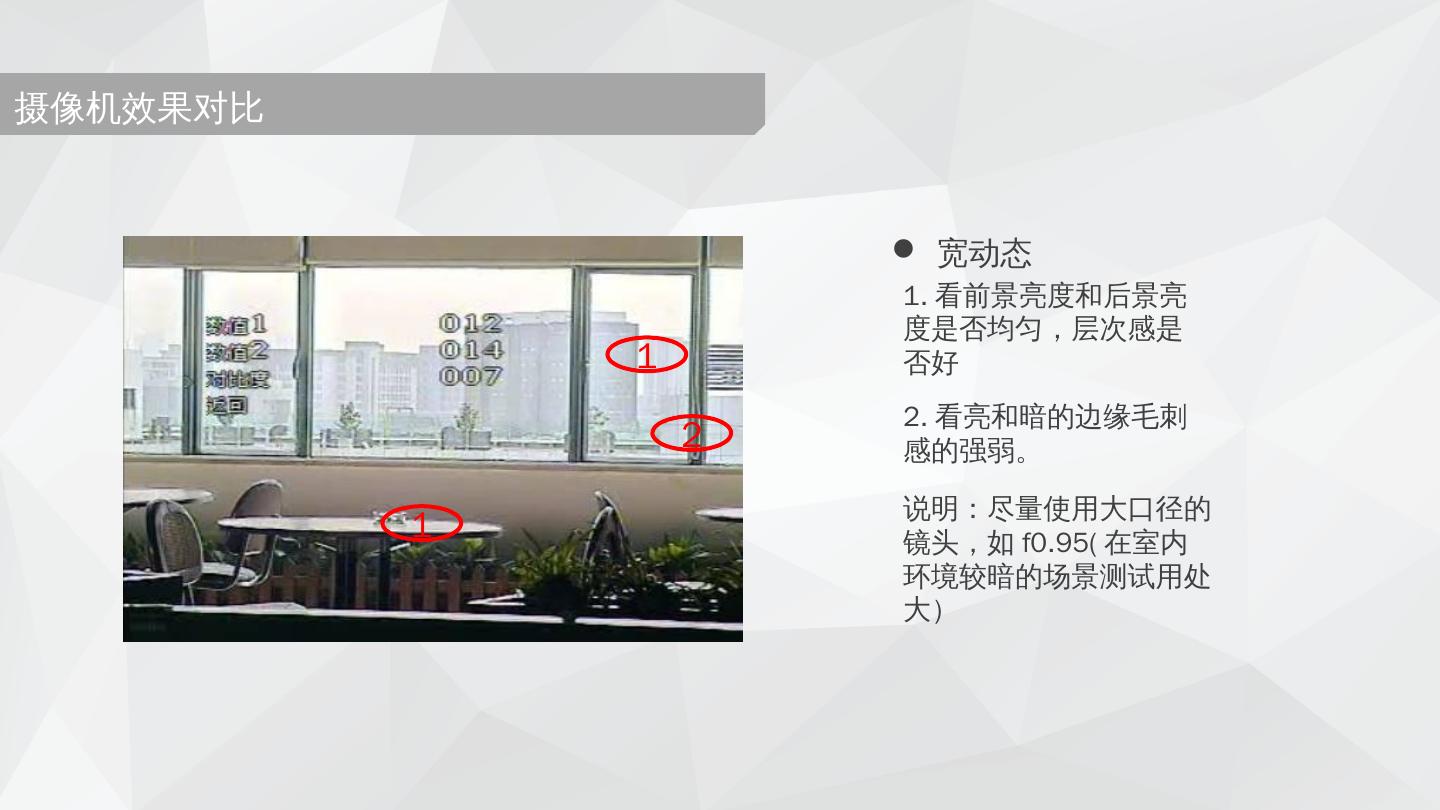

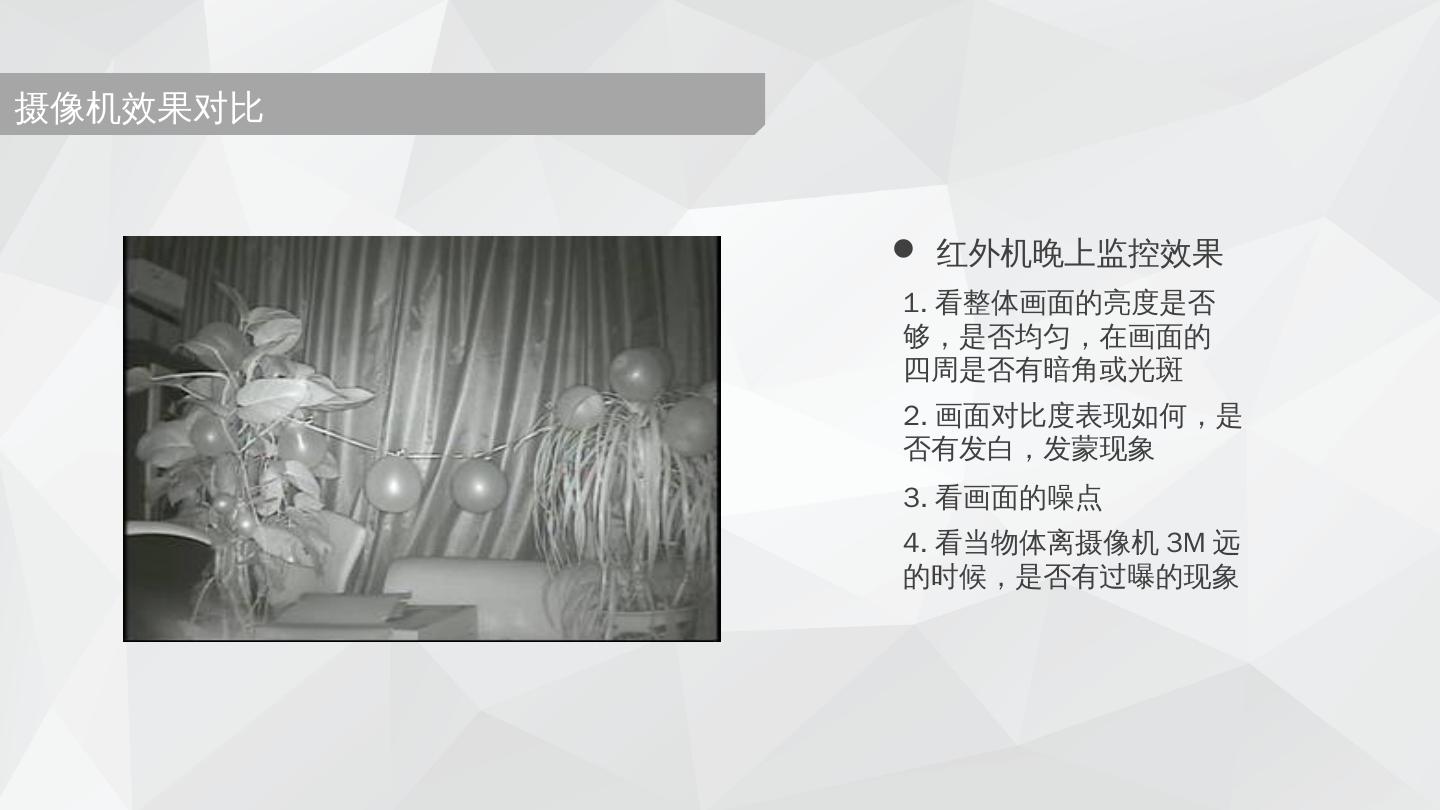

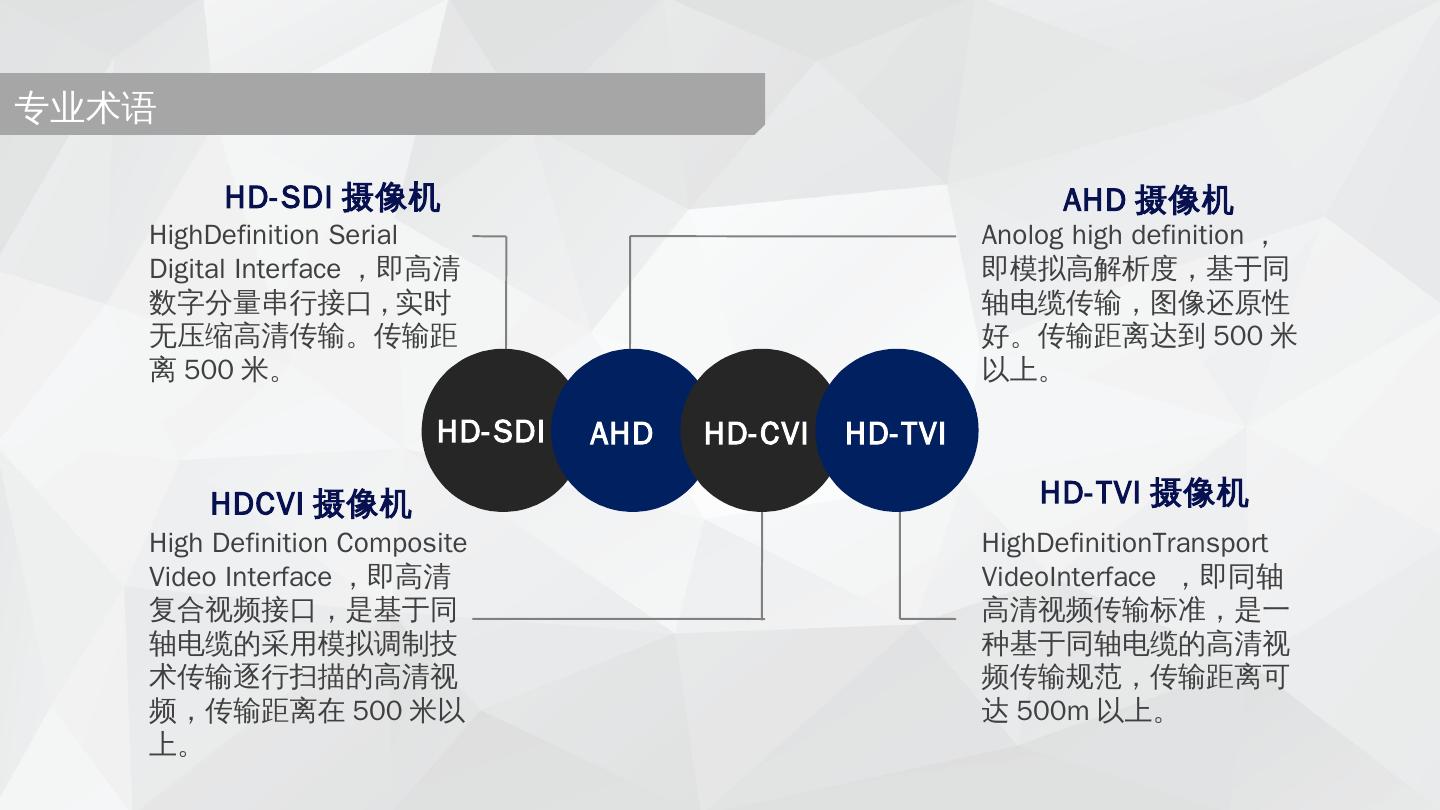

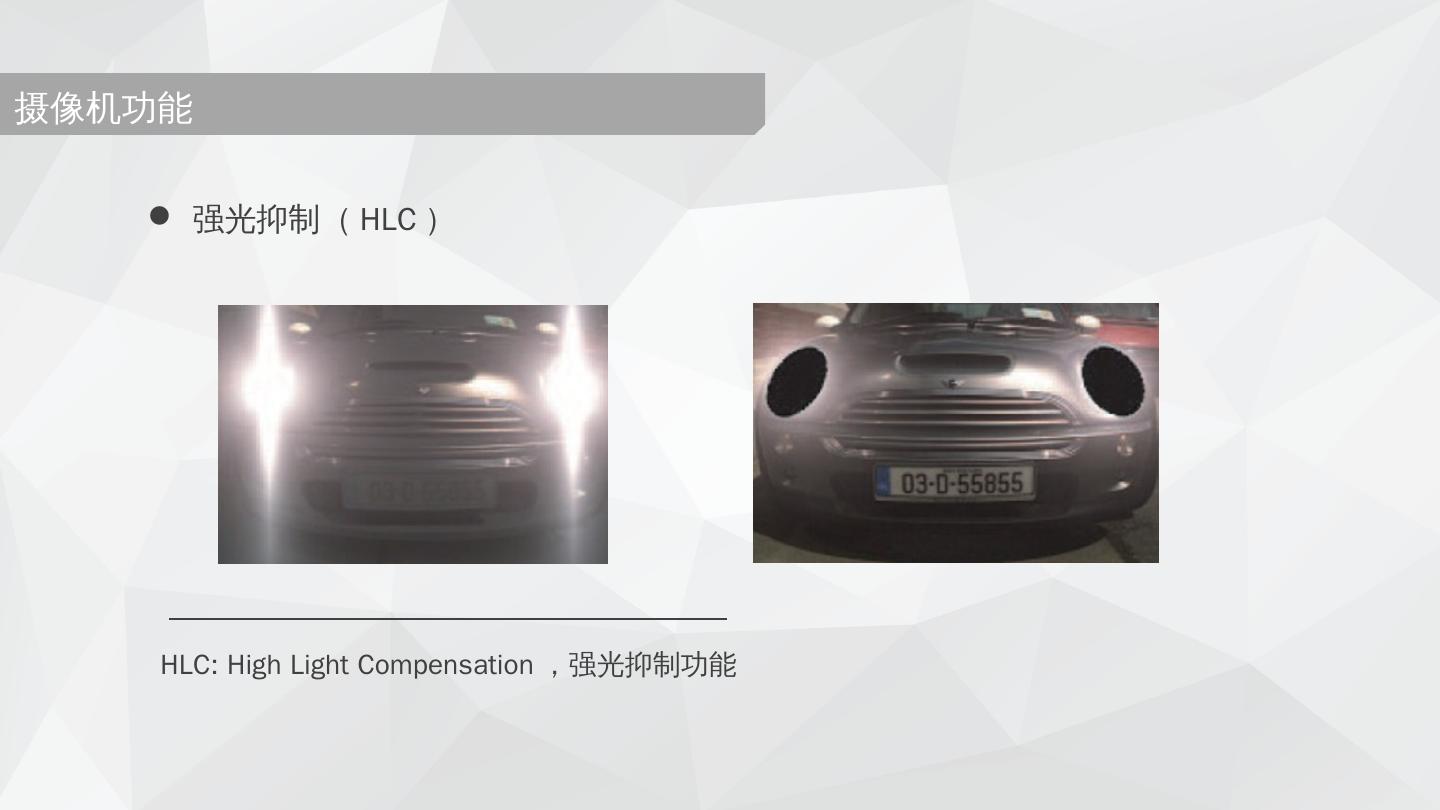

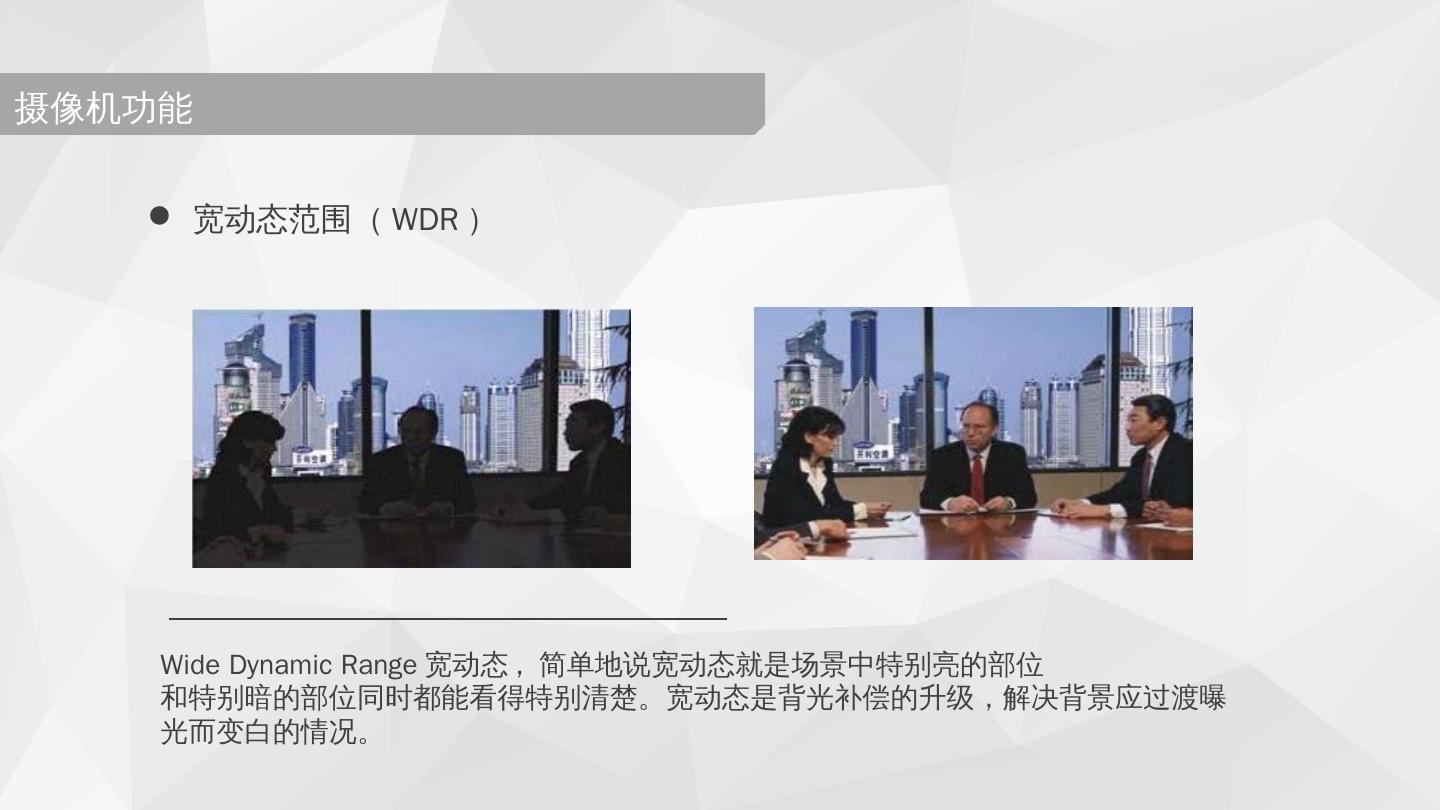

3.目录 CONTENTS 安全防范 01 视频监控 02 摄像机 03 硬盘录像机 04 专业术语 05

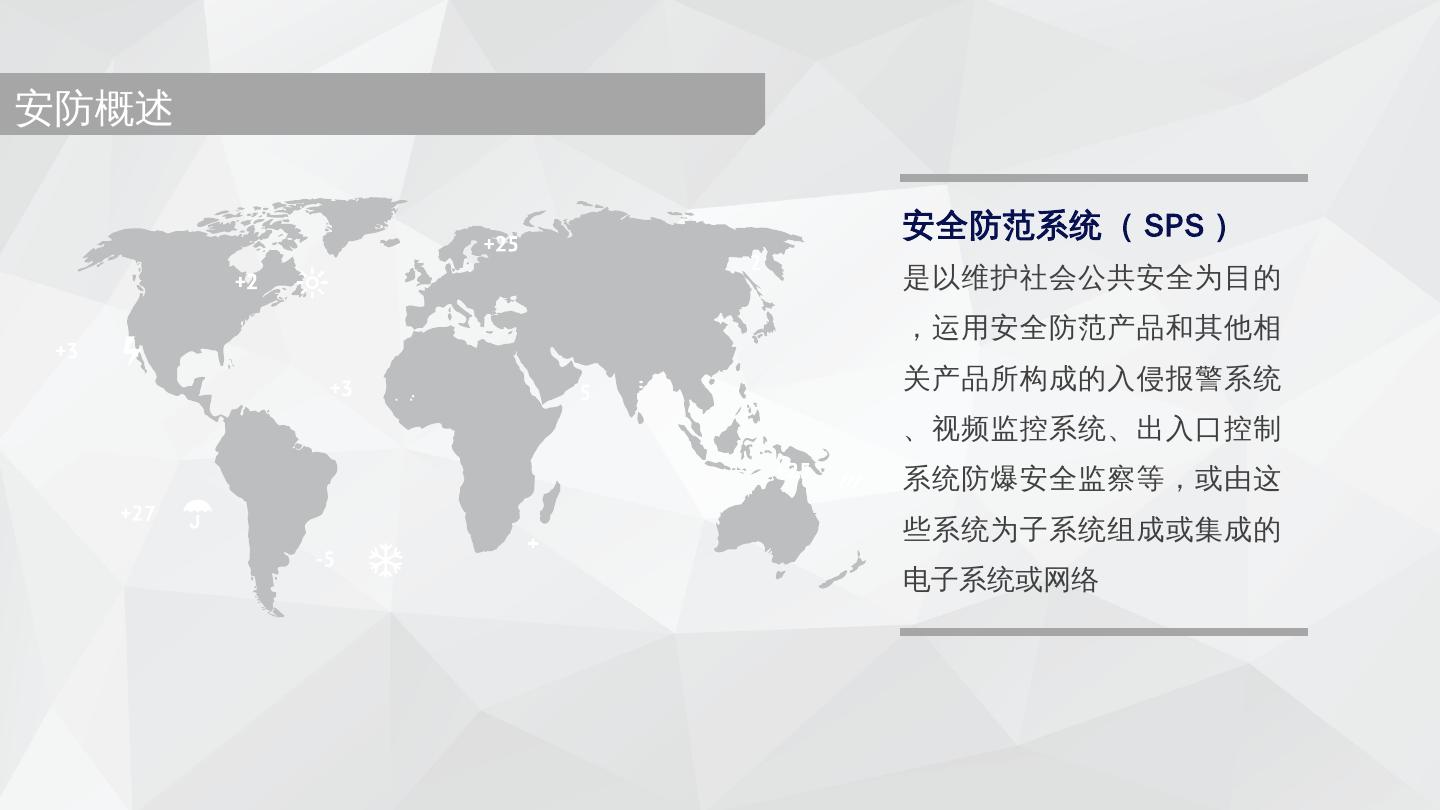

4.安防概述 安全防范系统( SPS ) 是以维护社会公共安全为目的,运用安全防范产品和其他相关产品所构成的入侵报警系统、视频监控系统、出入口控制系统防爆安全监察等,或由这些系统为子系统组成或集成的电子系统或网络

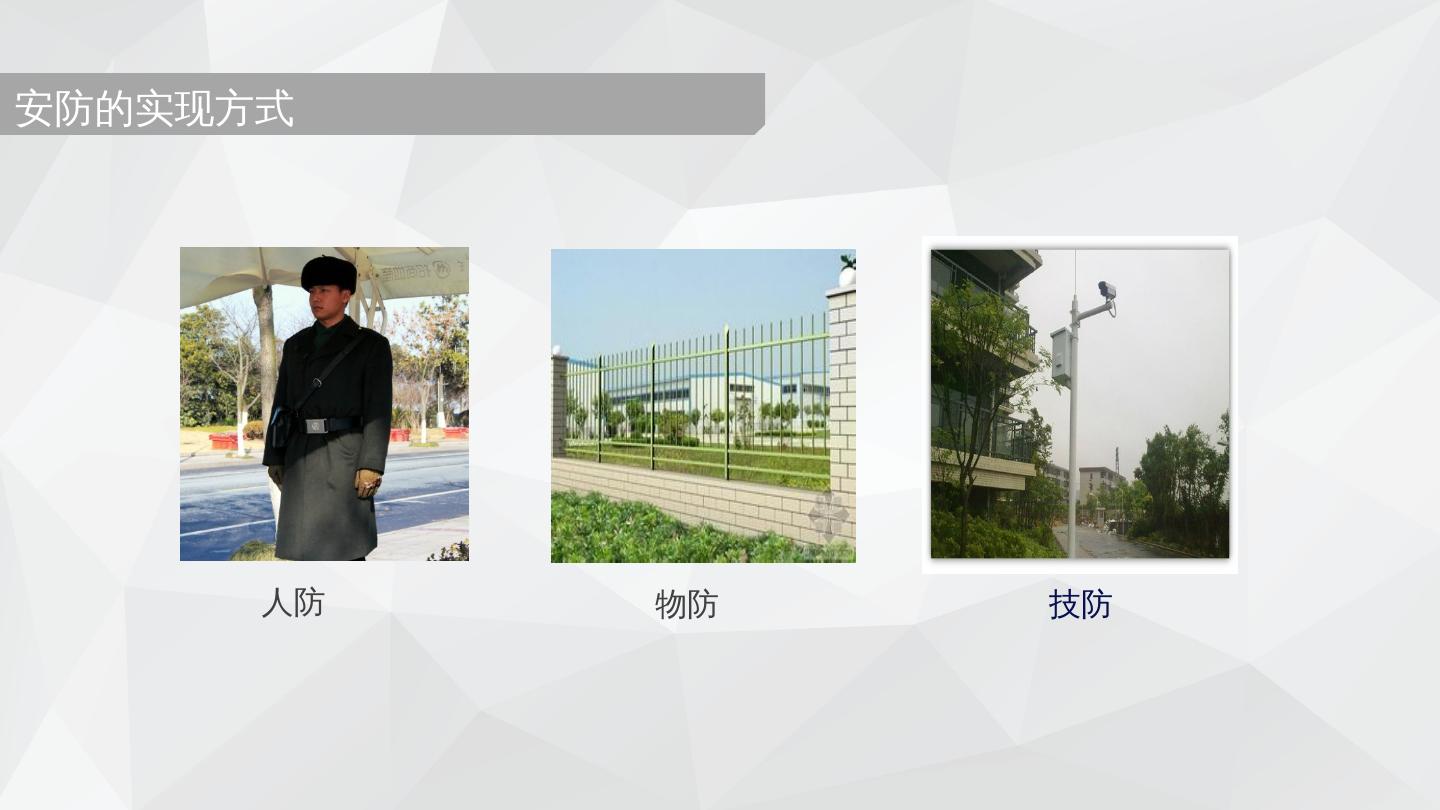

5.安防的实现方式 人防 物防 技防

6.安防实现方式 技防 物防 人防 利用人们自身的传感器(眼、耳等)进行探测,发现妨害或破坏安全的目标,作出反应;用声音警告、恐吓、设障、武器还击等手段来延迟或阻止危险的发生,在自身力量不足时还要发出求援信号,以期待做出进一步的反应,制止危险的发生或处理已发生的危险。 推迟危险的发生,为“反应”提供足够的时间。现代的实体防范,已不是单纯物质屏障的被动防范,而是越来越多地采用高科技地手段,一方面使实体屏障被破坏的可能性变小,增大延迟时间;另一方面也使实体屏障本身增加探测和反应的功能。 对人防和物防在技术手段上的补充和加强。它要融入人防和物防之中,使人防和物防在探测、延迟、反应三个基本要素中间不断地增加技术含量,以不断提高探测能力、延迟能力和反应能力,使防范手段起到更好的作用,达到预期的目的。

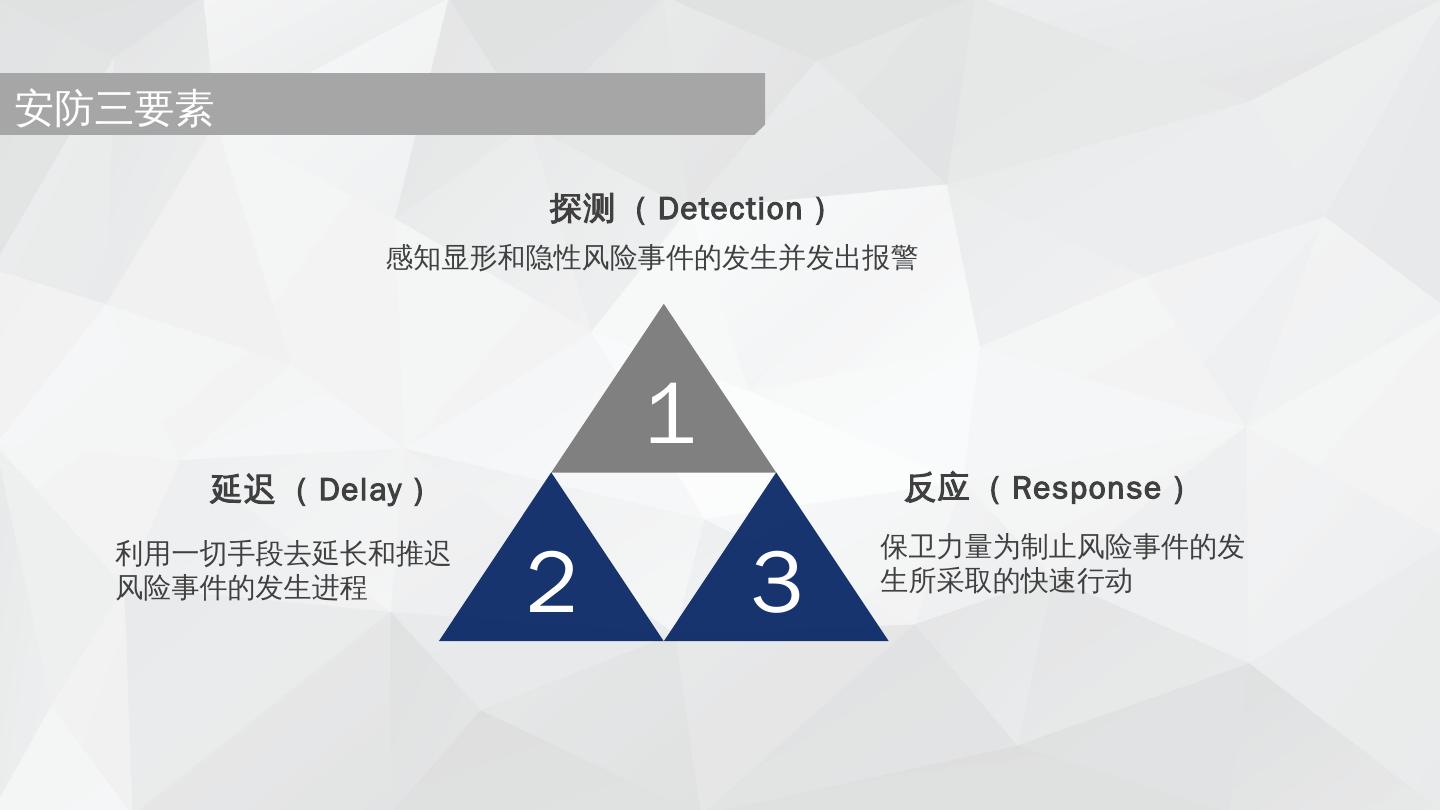

7.安防三要素 1 2 3 探测( Detection ) 感知显形和隐性风险事件的发生并发出报警 延迟( Delay ) 利用一切手段去延长和推迟风险事件的发生进程 保卫力量为制止风险事件的发生所采取的快速行动 反应( Response )

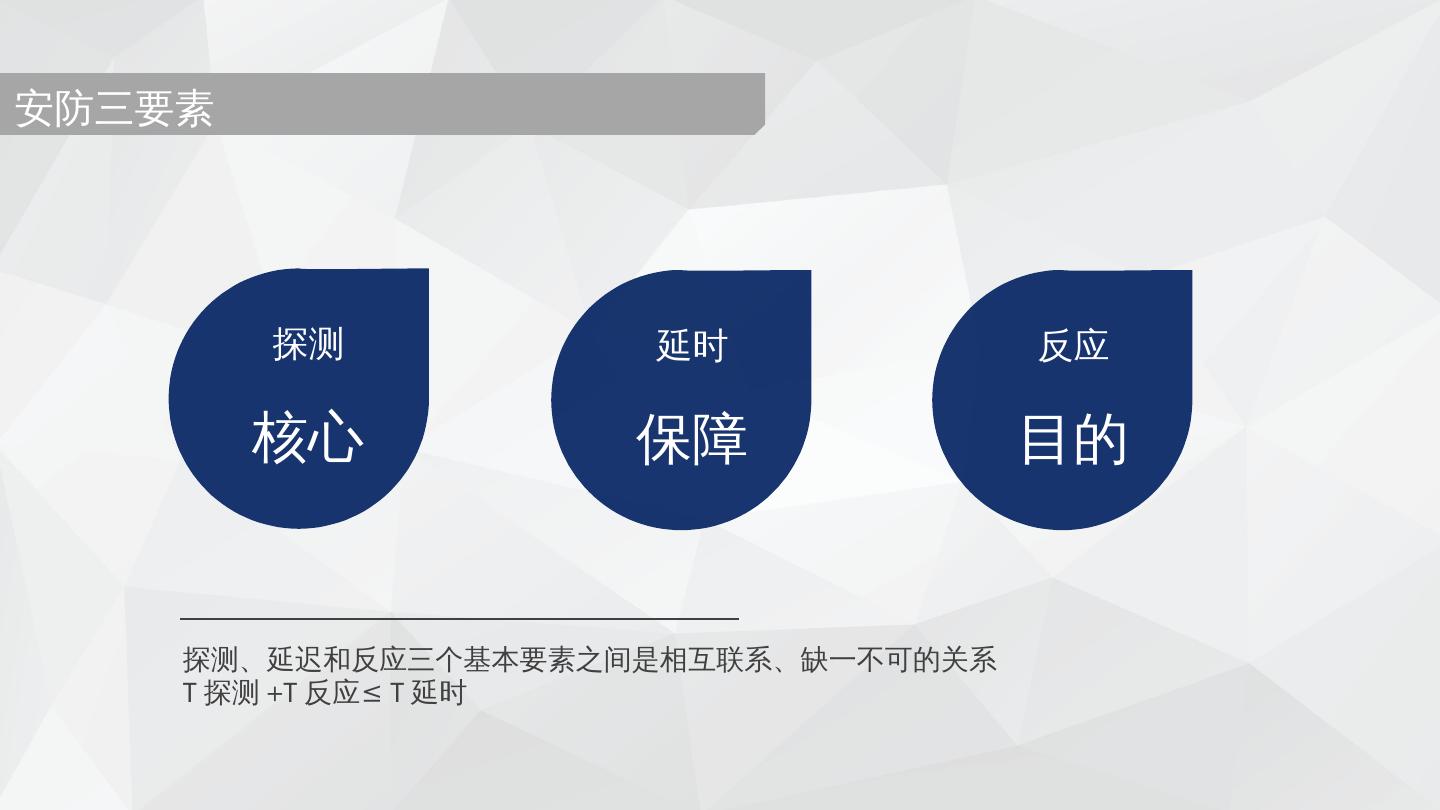

8.安防三要素 探测、延迟和反应三个基本要素之间是相互联系、缺一不可的关系 T 探测 +T 反应≤ T 延时 核心 探测 保障 延时 目的 反应

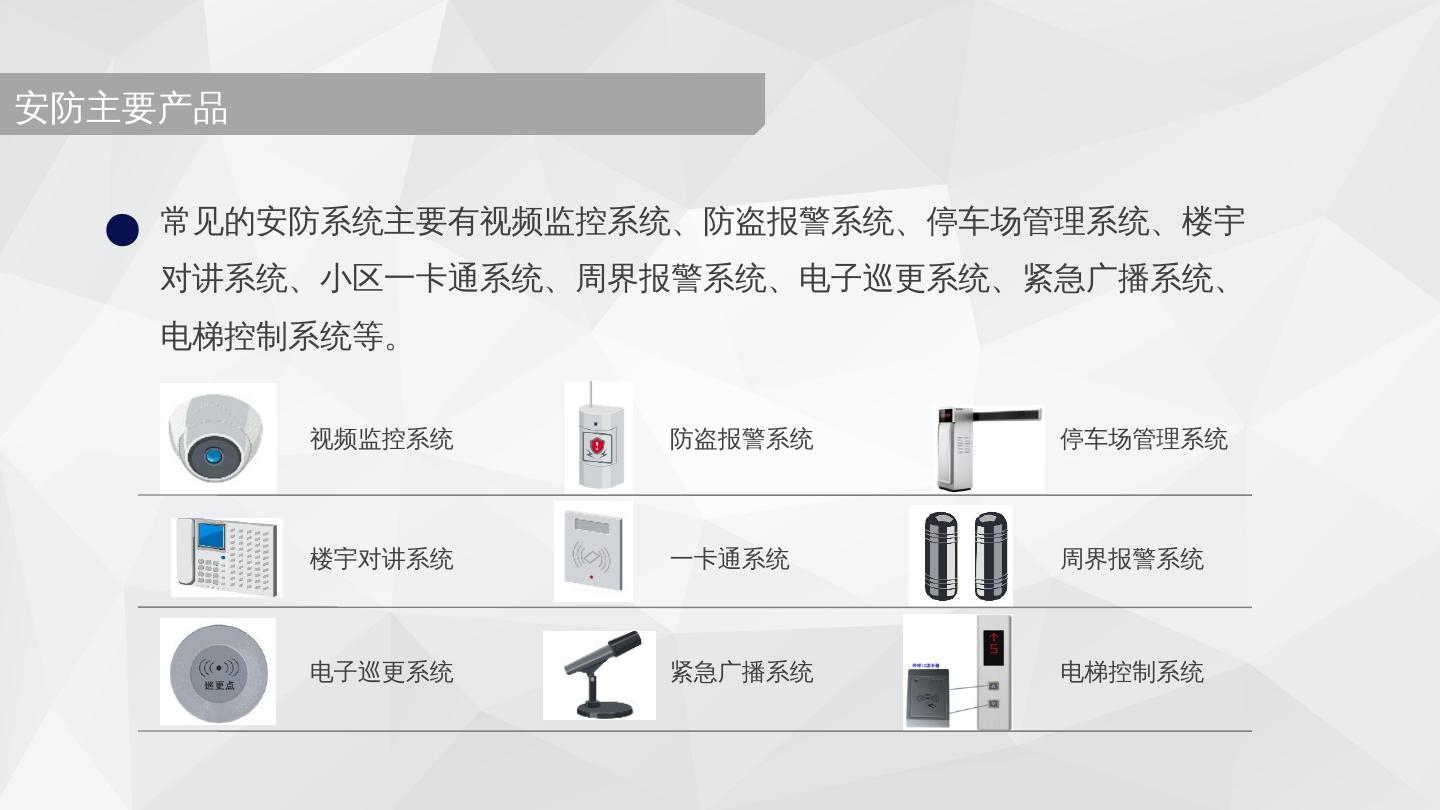

9.安防主要产品 常见的安防系统主要有视频监控系统、防盗报警系统、停车场管理系统、楼宇对讲系统、小区一卡通系统、周界报警系统、电子巡更系统、紧急广播系统、电梯控制系统等。 ● 视频监控系统 楼宇对讲系统 电子巡更系统 防盗报警系统 停车场管理系统 周界报警系统 电梯控制系统 一卡通系统 紧急广播系统

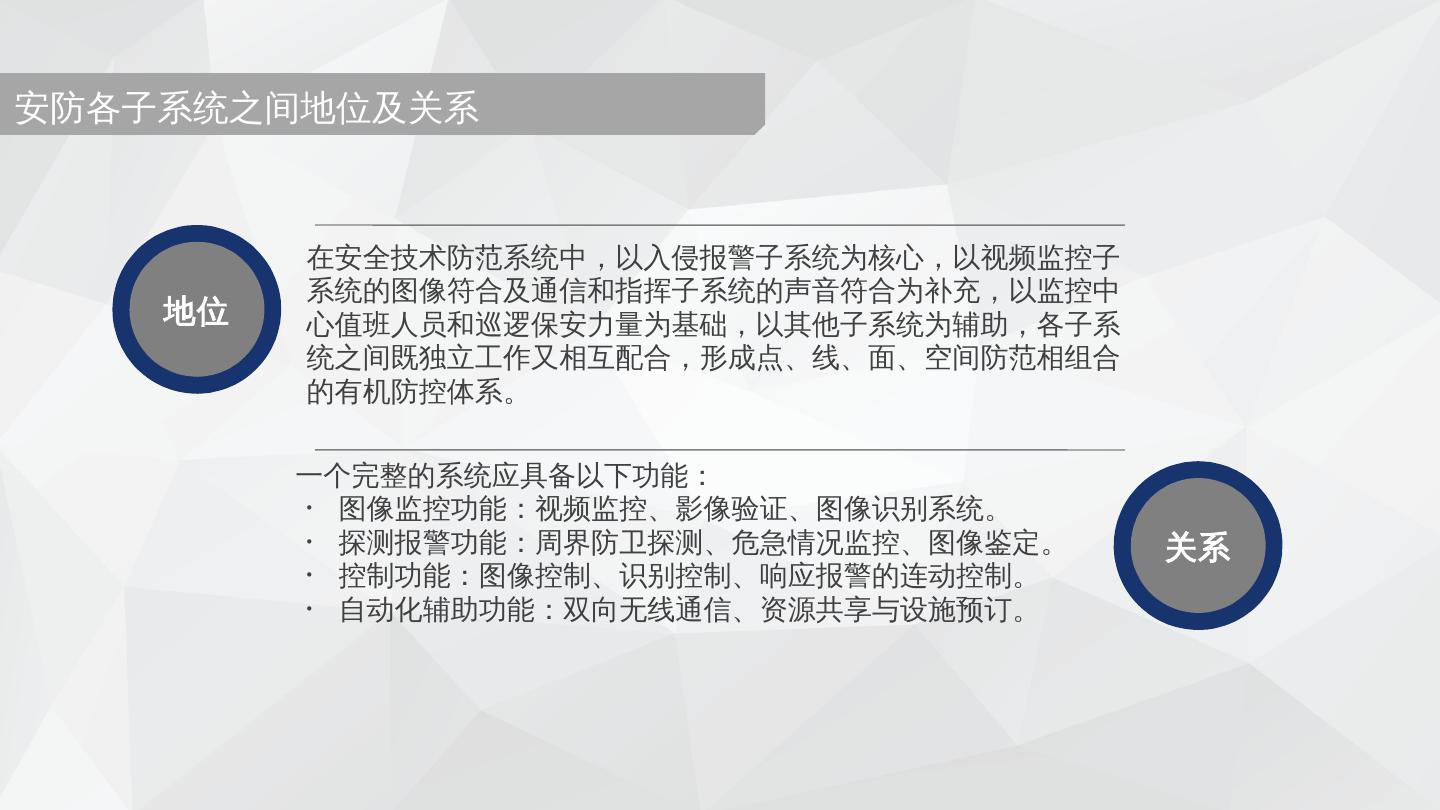

10.安防各子系统之间地位及关系 地位 关系 在安全技术防范系统中,以入侵报警子系统为核心,以视频监控子系统的图像符合及通信和指挥子系统的声音符合为补充,以监控中心值班人员和巡逻保安力量为基础,以其他子系统为辅助,各子系统之间既独立工作又相互配合,形成点、线、面、空间防范相组合的有机防控体系。 一个完整的系统应具备以下功能: • 图像监控功能:视频监控、影像验证、图像识别系统。 • 探测报警功能:周界防卫探测、危急情况监控、图像鉴定。 • 控制功能:图像控制、识别控制、响应报警的连动控制。 • 自动化辅助功能:双向无线通信、资源共享与设施预订。

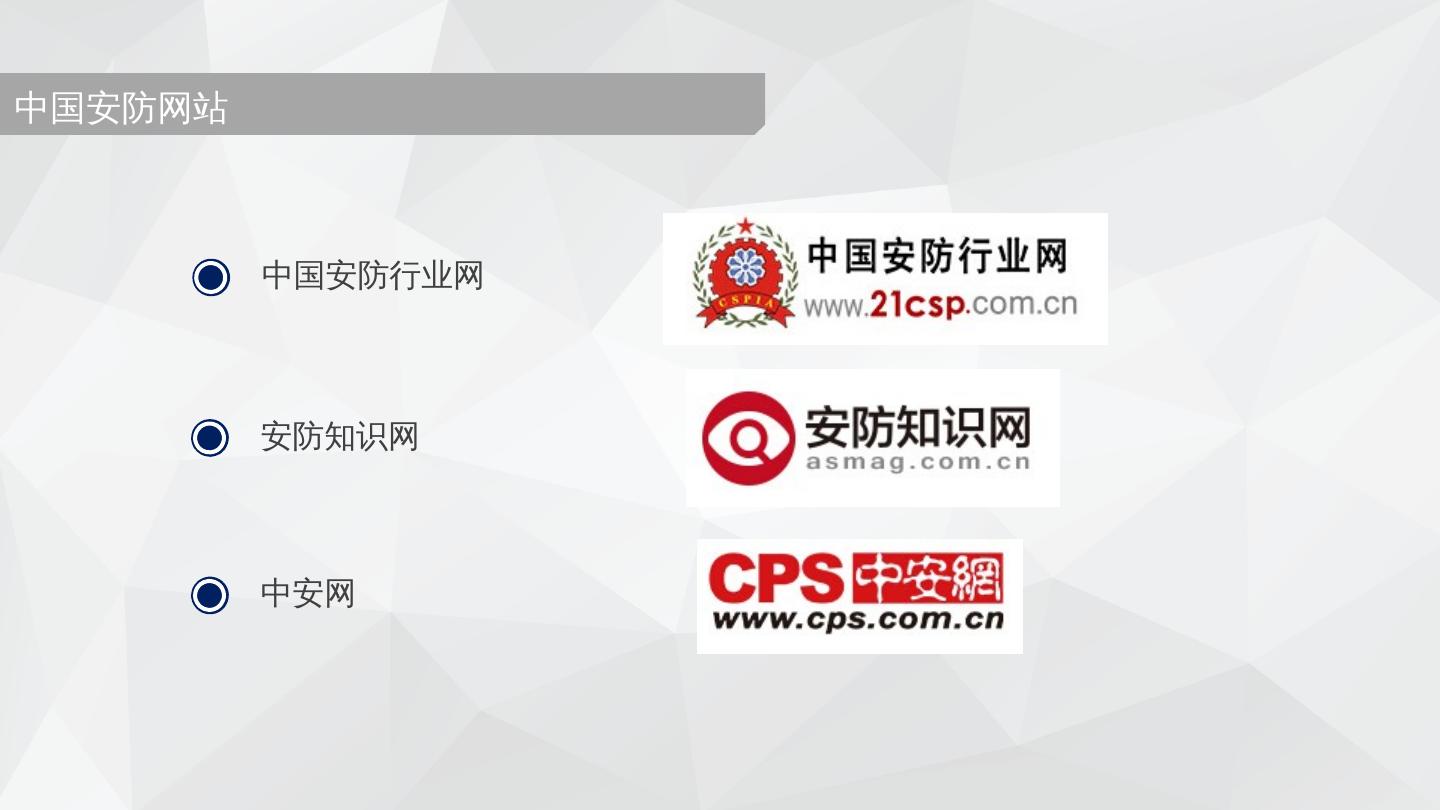

11.中国安防网站 中国安防行业网 安防知识网 中安网

12.中国安防网站 中国安防行业网 安防知识网 中安网

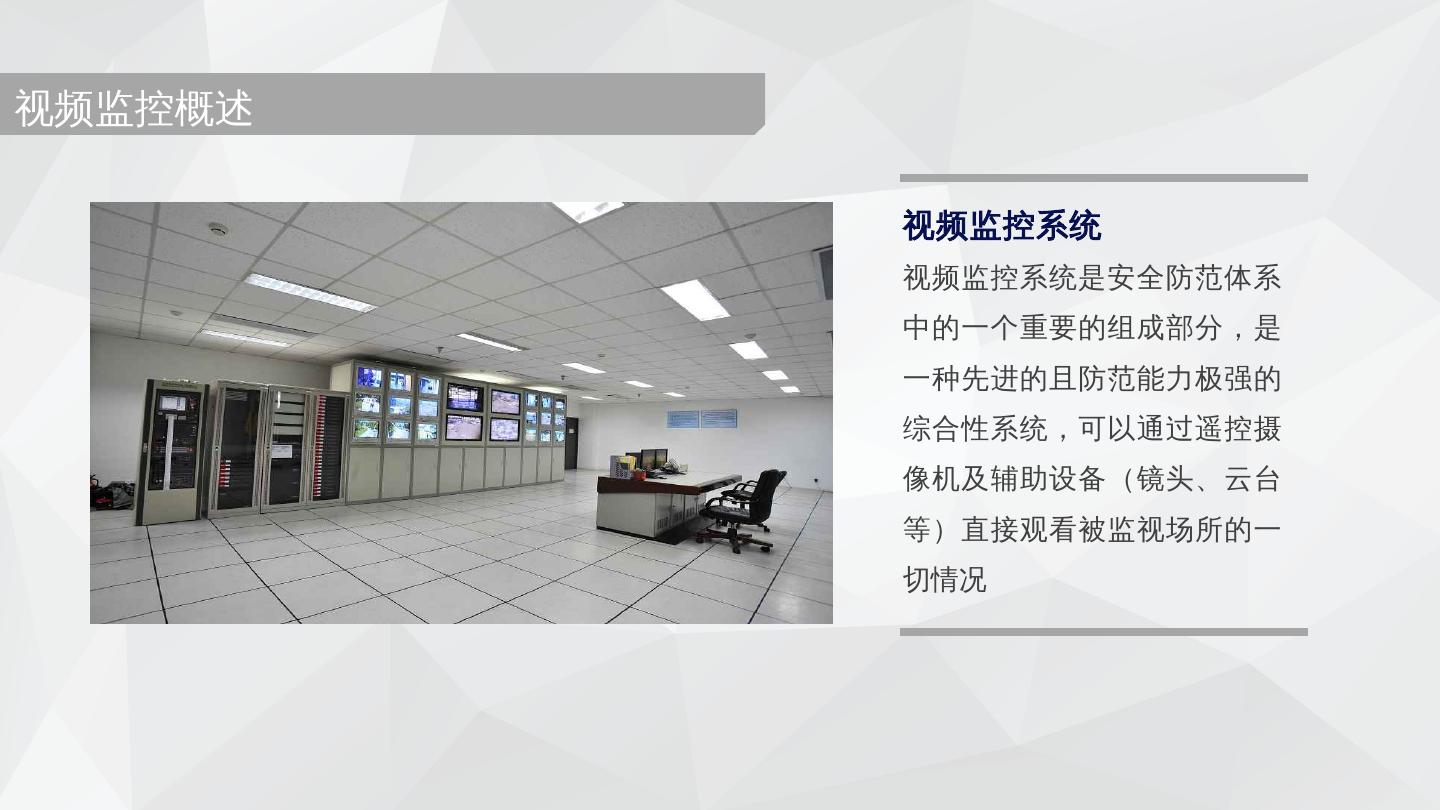

13.视频监控概述 视频监控系统 视频监控系统是安全防范体系中的一个重要的组成部分,是一种先进的且防范能力极强的综合性系统,可以通过遥控摄像机及辅助设备(镜头、云台等)直接观看被监视场所的一切情况

14.视频监控概述 监控的起源 俗话说的好,害人之心不可有,防人之心不可无。自古至今,财产和人身安全是人们最基本的需求,在技术防范之前,只能通过人自身肉眼去监视确保自身安全,然而随着经济发展,人防成本过高,人自身能力和精力的局限不能提供有效证据等,安全防范大打折扣。 自从有了影像资料的时代,对于历史上已发生的事情,就可以更加的全面真实再现了。而也正是因为如此,才有了新时代背景下的安防监控系统。这样的技术和设备对于一些犯罪分子来说,就是一种警示和震慑的作用,并且在现实的证据材料的搜集中,更是作为一种直接的信息呈现在人们的面前。

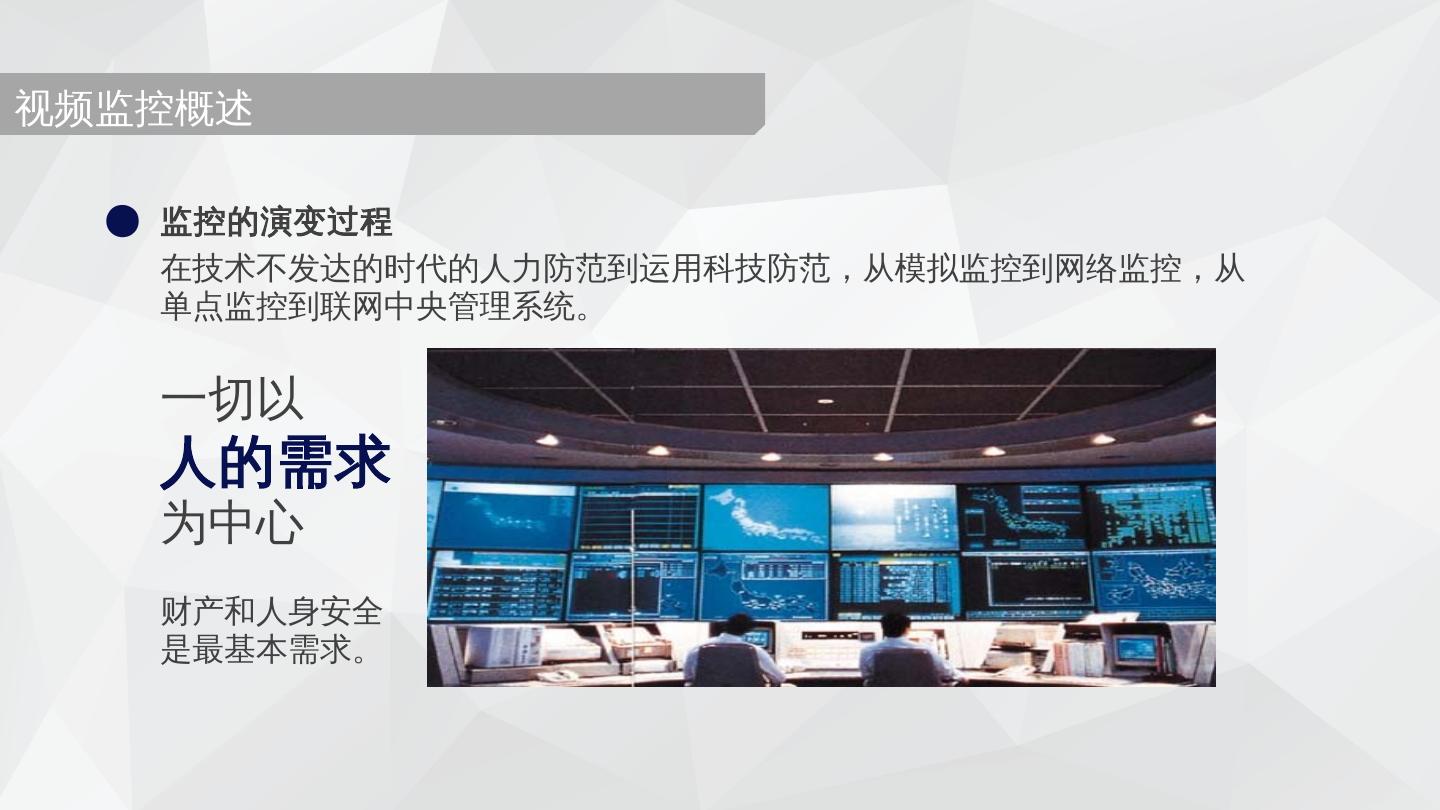

15.视频监控概述 一切以 人的需求 为中心 监控的演变过程 ● 在技术不发达的时代的人力防范到运用科技防范,从模拟监控到网络监控,从单点监控到联网中央管理系统。 财产和人身安全是最基本需求。

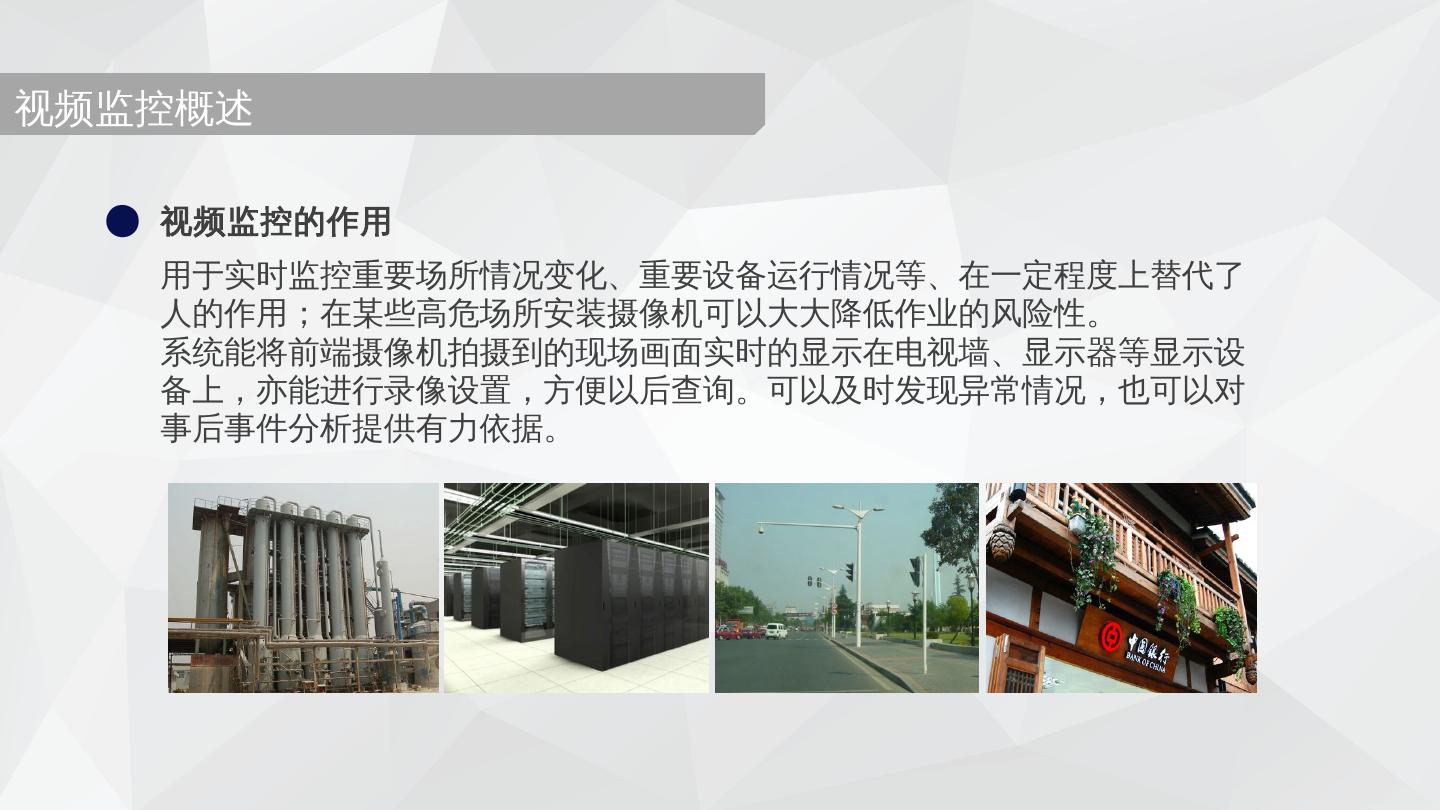

16.视频监控概述 用于实时监控重要场所情况变化、重要设备运行情况等、在一定程度上替代了人的作用;在某些高危场所安装摄像机可以大大降低作业的风险性。 系统能将前端摄像机拍摄到的现场画面实时的显示在电视墙、显示器等显示设备上,亦能进行录像设置,方便以后查询。可以及时发现异常情况,也可以对事后事件分析提供有力依据。 视频监控的作用 ●

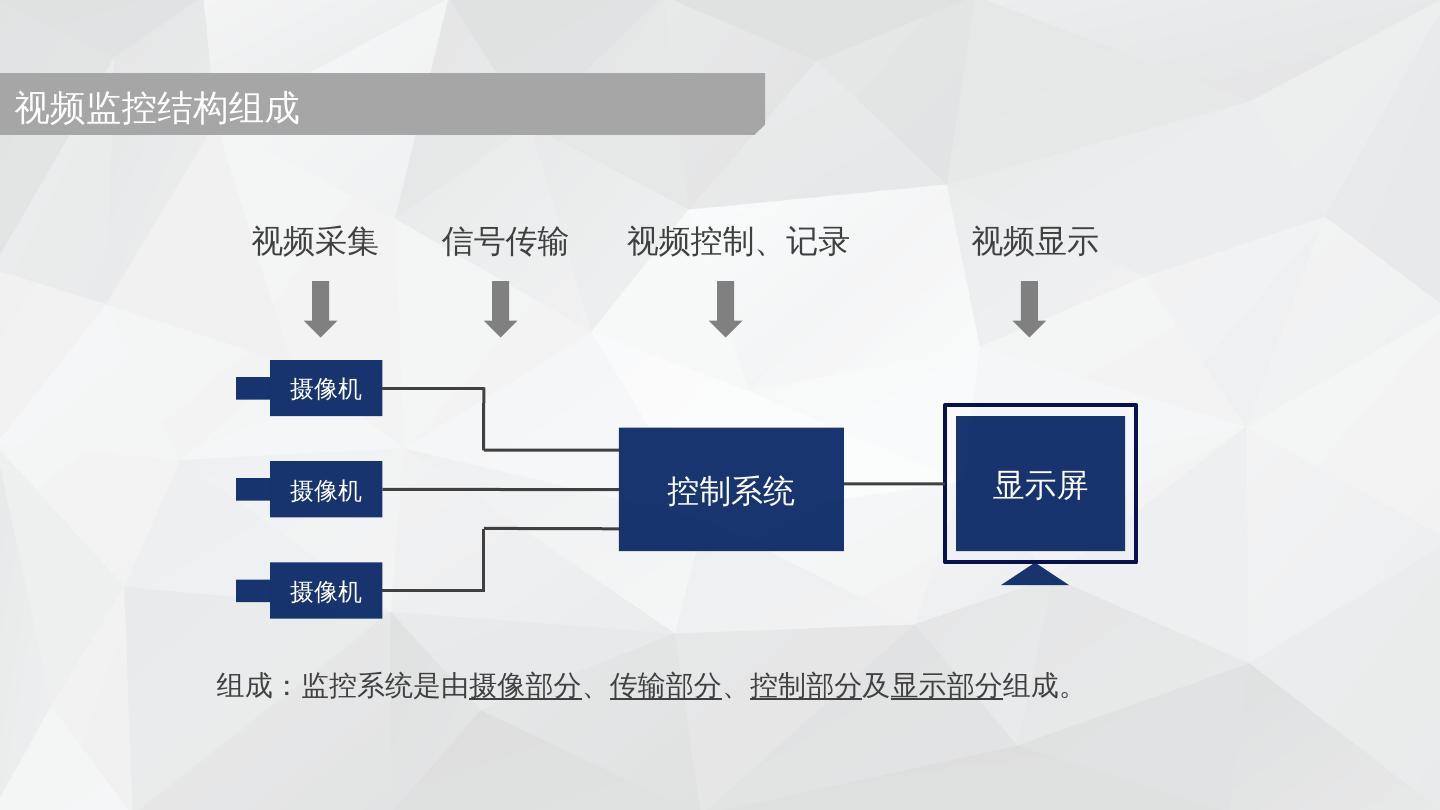

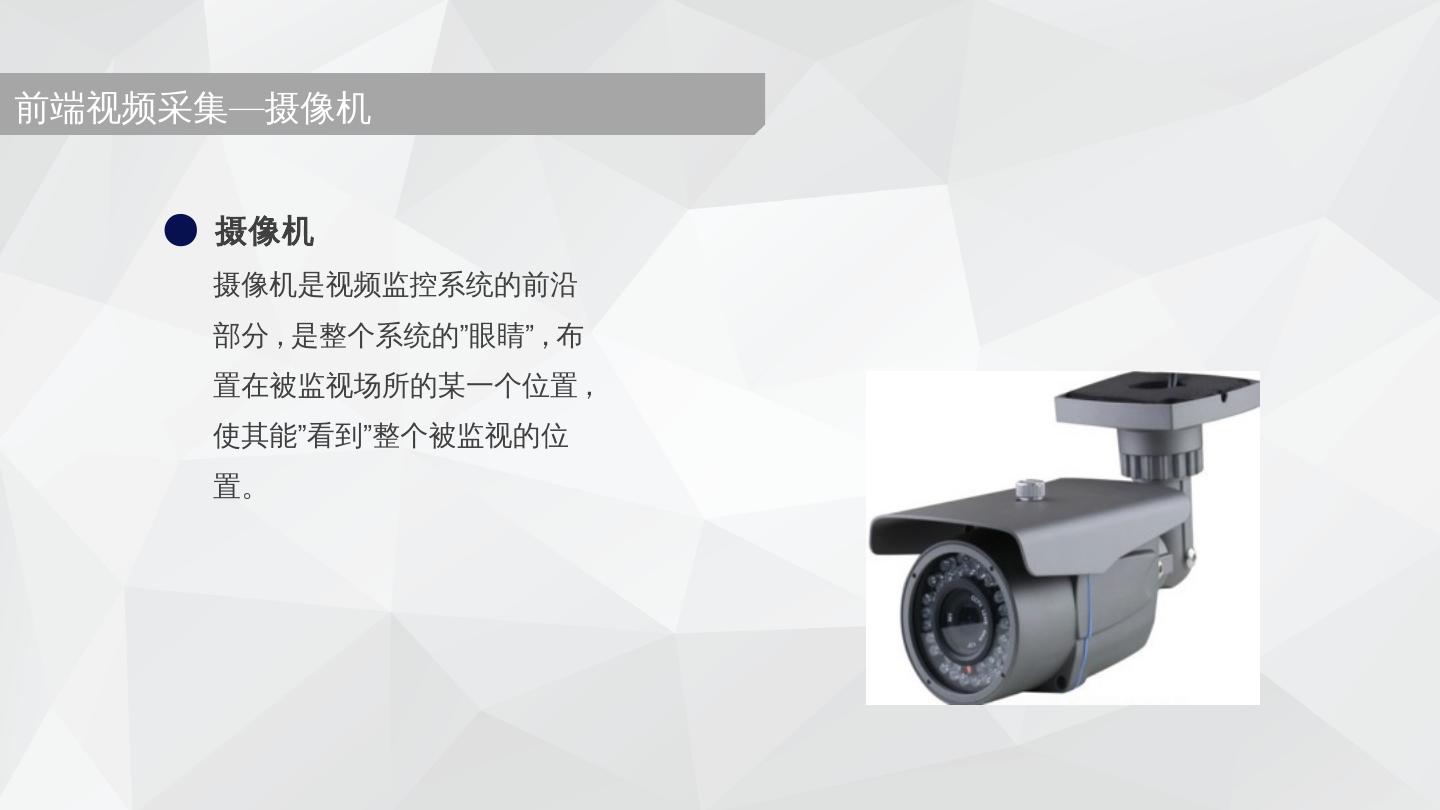

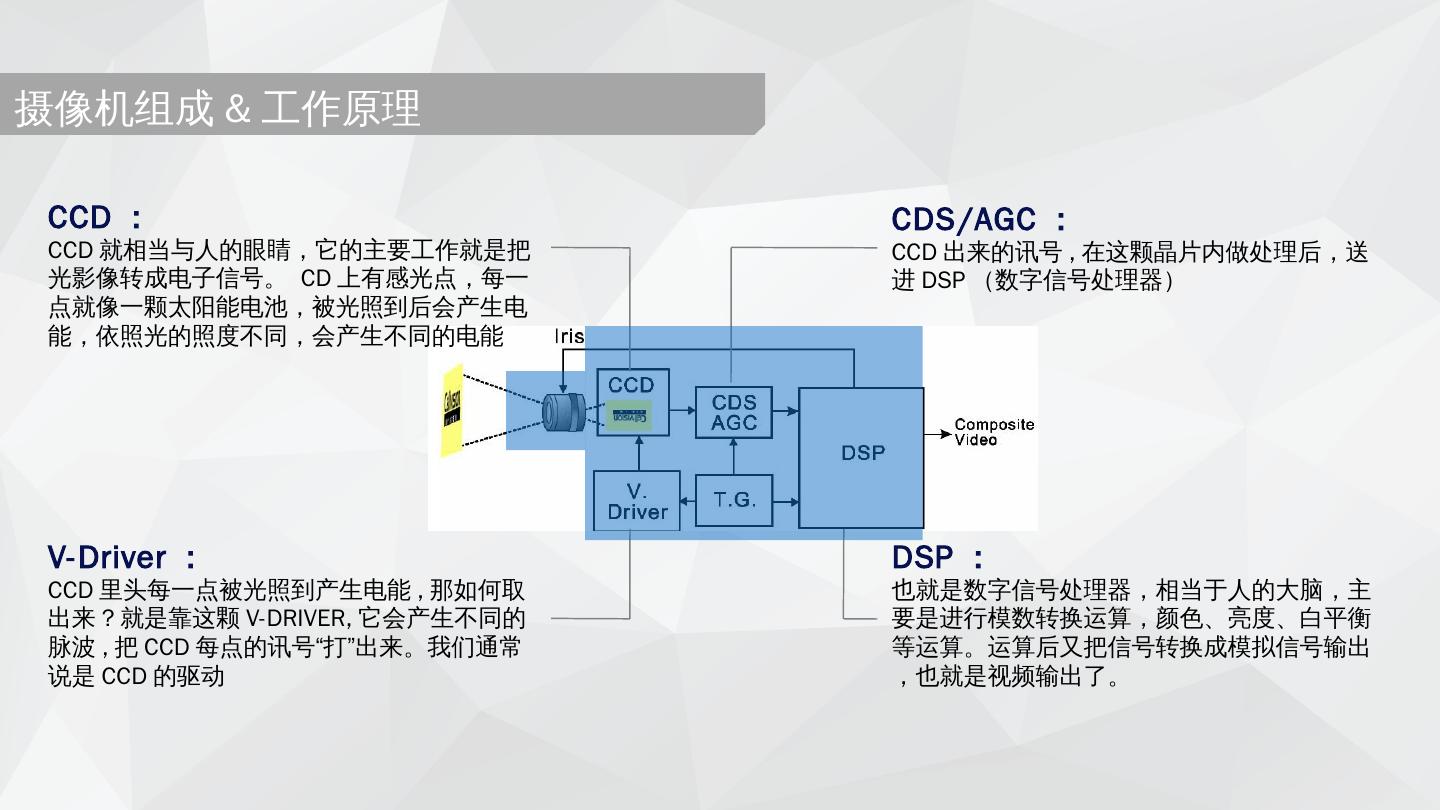

17.视频监控结构组成 摄像机 摄像机 摄像机 控制系统 视频采集 信号传输 视频控制、记录 组成:监控系统是由 摄像部分 、 传输部分 、 控制部分 及 显示部分 组成。 视频显示 显示屏

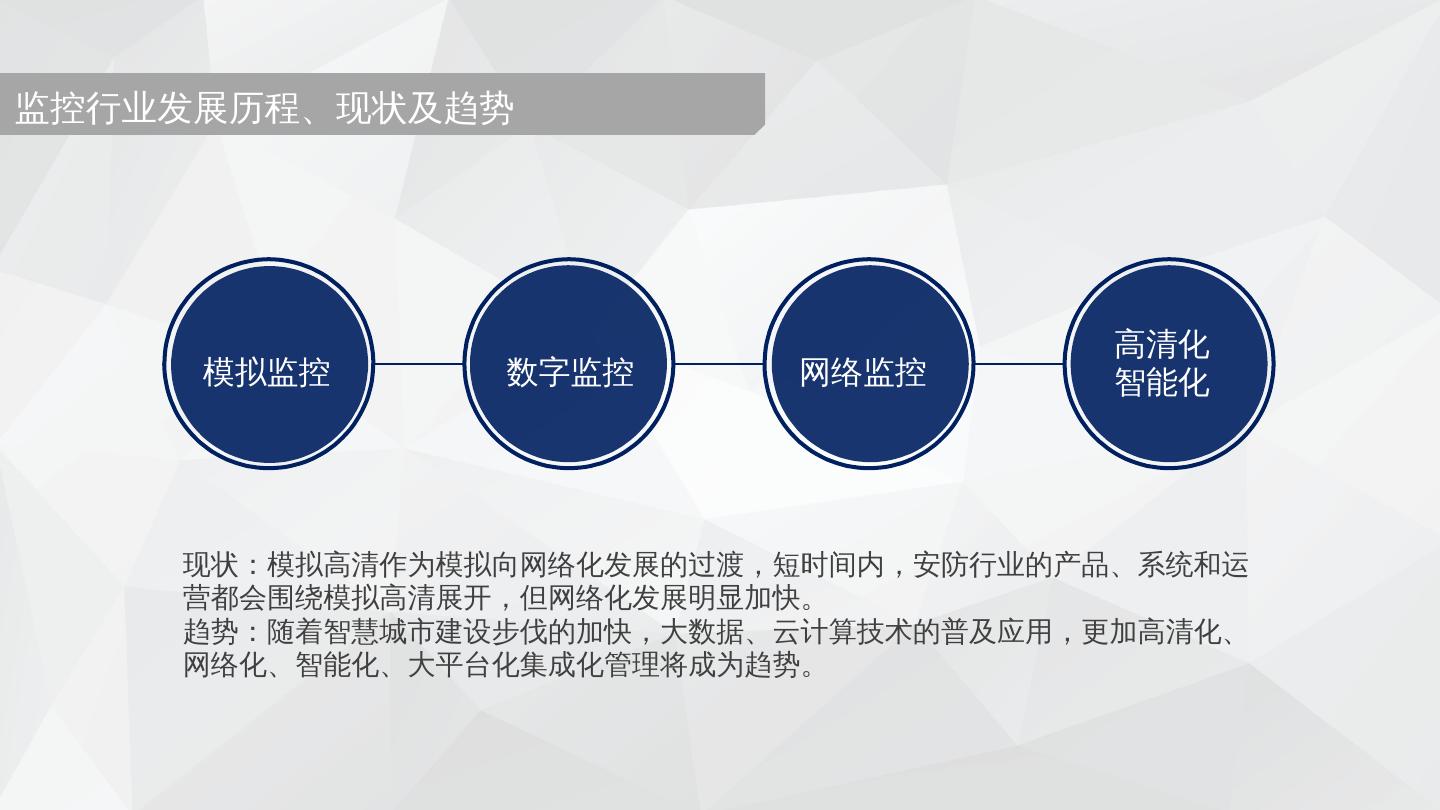

18.监控行业发展历程、现状及趋势 模拟监控 数字监控 网络监控 高清化 智能化 现状:模拟高清作为模拟向网络化发展的过渡,短时间内,安防行业的产品、系统和运营都会围绕模拟高清展开,但网络化发展明显加快。 趋势:随着智慧城市建设步伐的加快,大数据、云计算技术的普及应用,更加高清化、网络化、智能化、大平台化集成化管理将成为趋势。

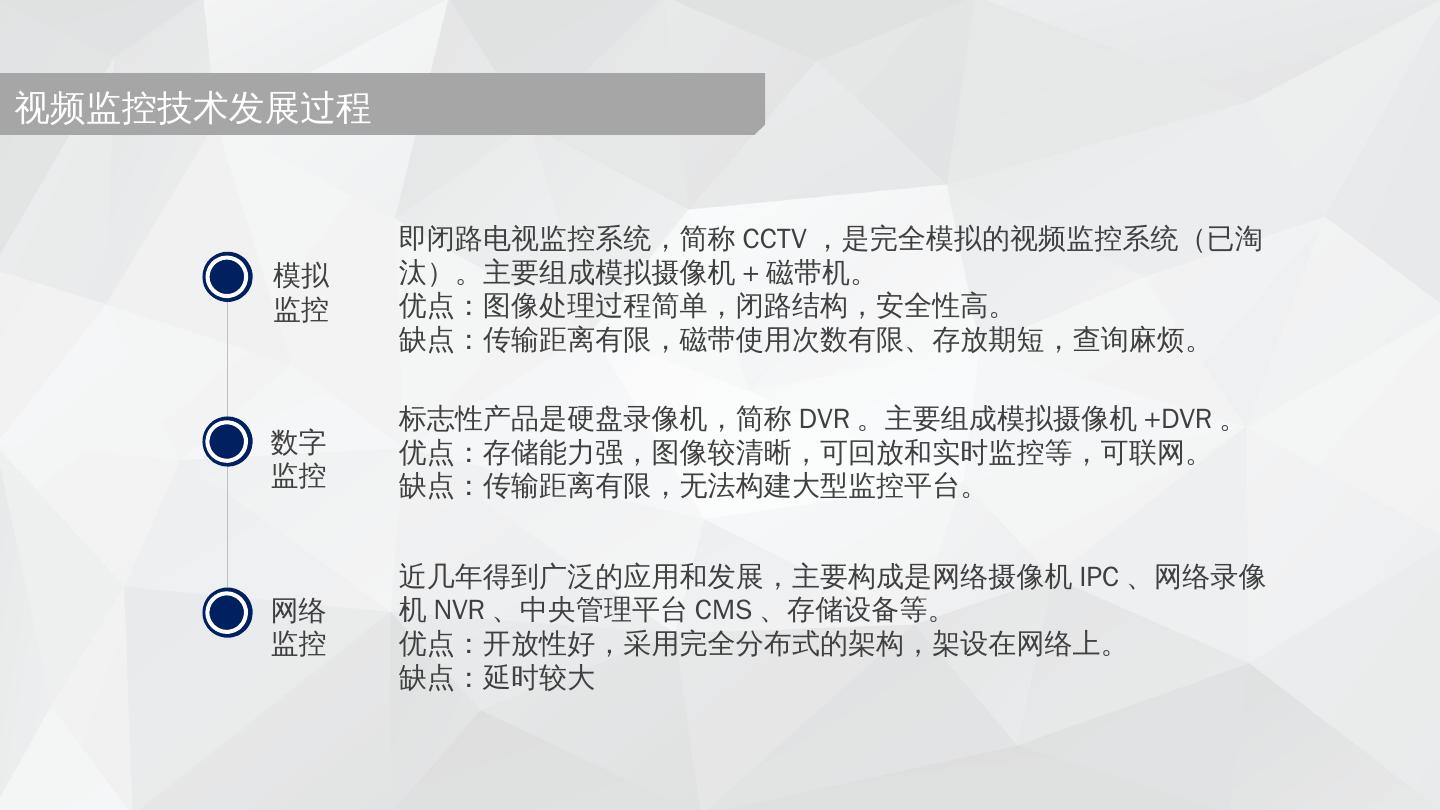

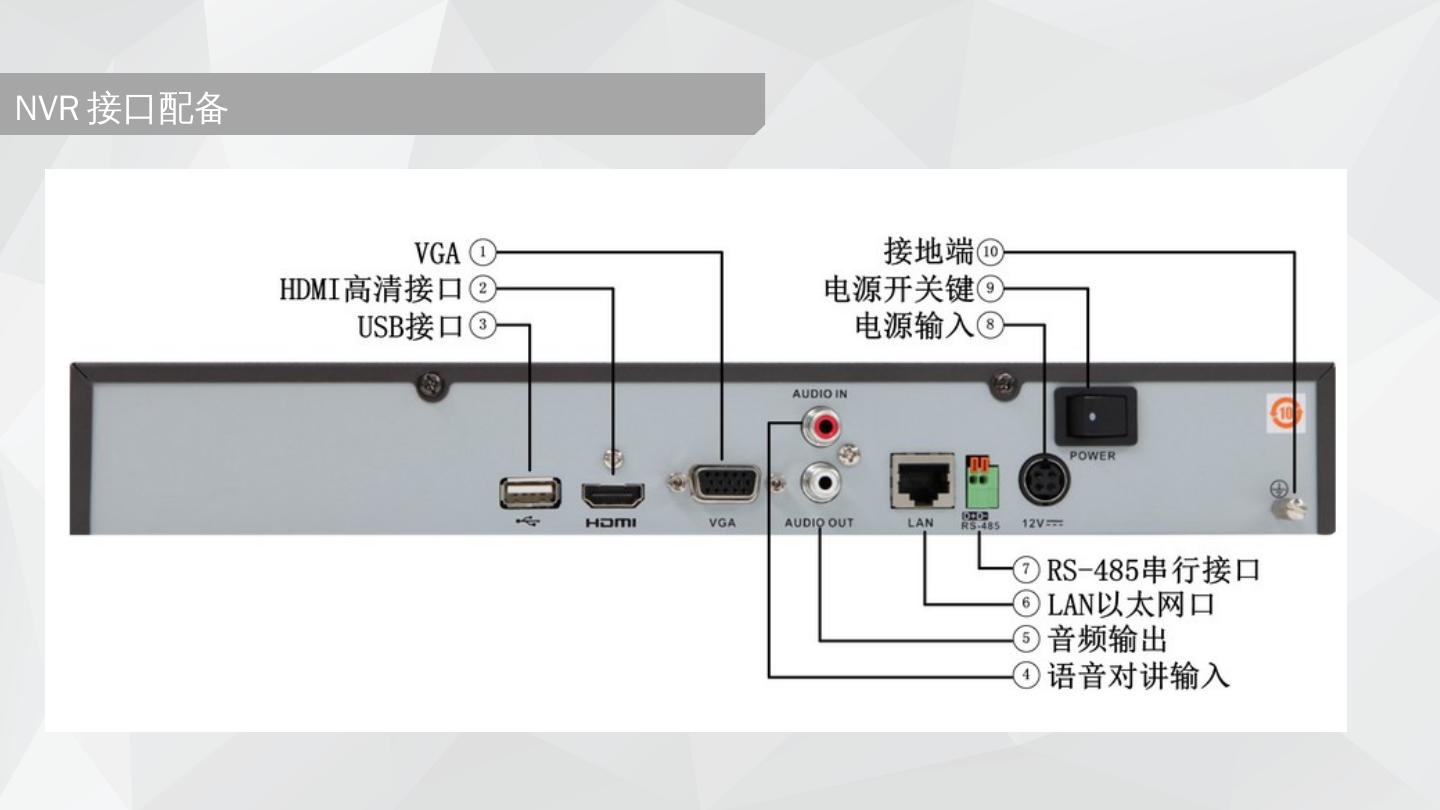

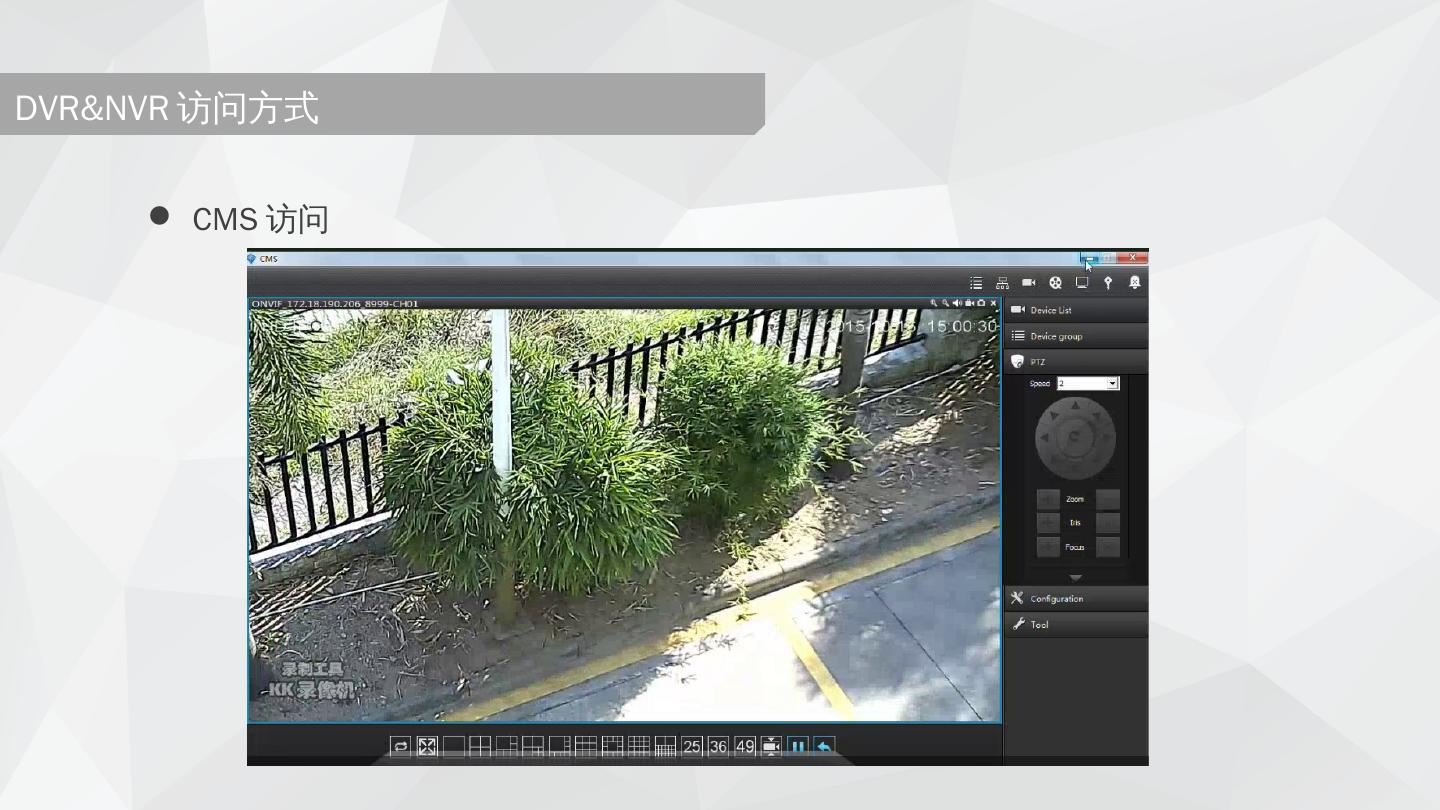

19.视频监控技术发展过程 网络 监控 数字 监控 模拟 监控 即闭路电视监控系统,简称 CCTV ,是完全模拟的视频监控系统(已淘汰)。主要组成模拟摄像机 + 磁带机。 优点:图像处理过程简单,闭路结构,安全性高。 缺点:传输距离有限,磁带使用次数有限、存放期短,查询麻烦。 标志性产品是硬盘录像机,简称 DVR 。主要组成模拟摄像机 +DVR 。 优点:存储能力强,图像较清晰,可回放和实时监控等,可联网。 缺点:传输距离有限,无法构建大型监控平台。 近几年得到广泛的应用和发展,主要构成是网络摄像机 IPC 、网络录像机 NVR 、中央管理平台 CMS 、存储设备等。 优点:开放性好,采用完全分布式的架构,架设在网络上。 缺点:延时较大

20.模拟视频监控系统 • 只适用于较小的 地理范围。 • 控制部分仅限于 监控中心,灵活 性差 • 不易扩展 • 系统升级困难 • 成本便宜 系统特点

21.网络视频监控系统 • 系统网络化 • 系统智能化 • 可扩展性强 • 维护方便 系统特点

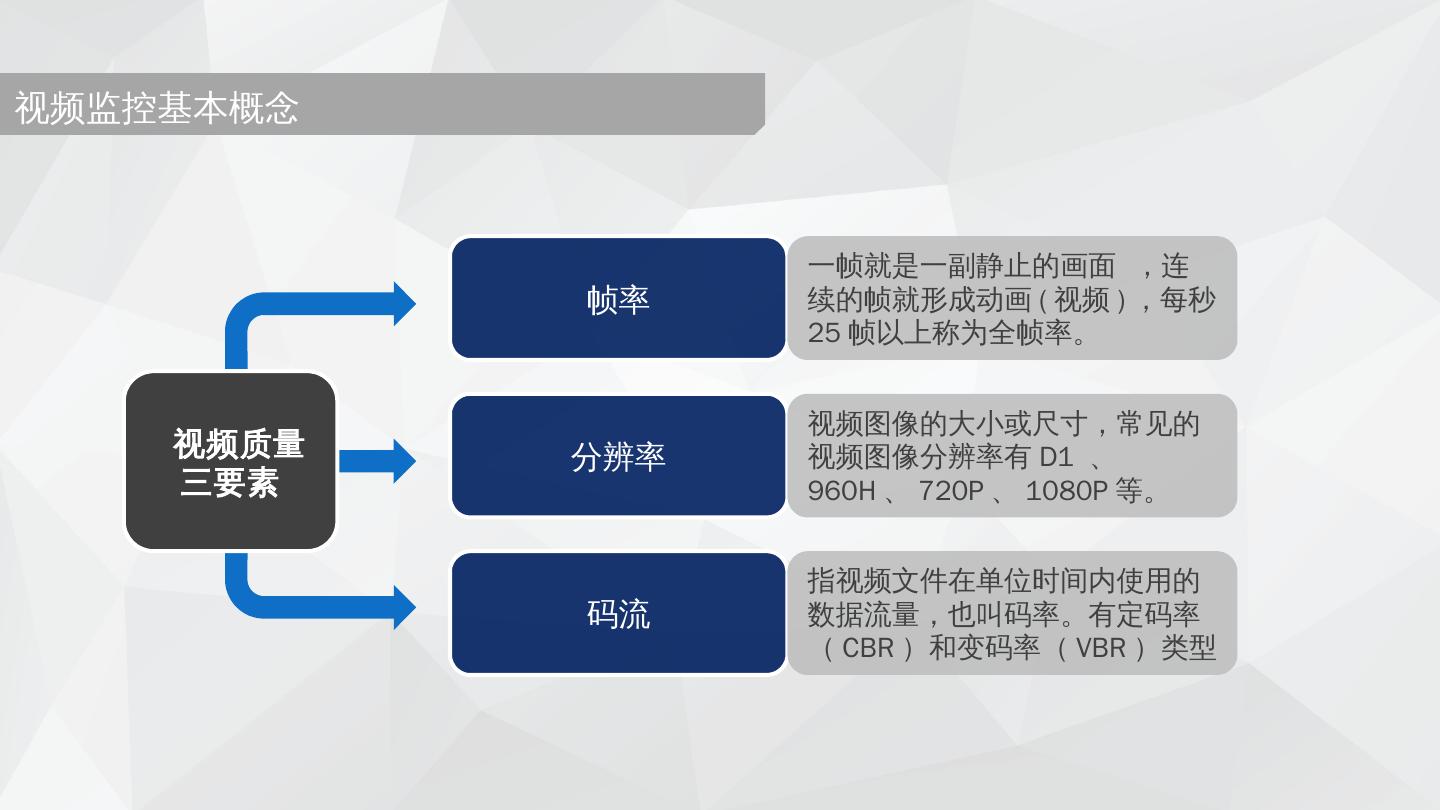

22.视频监控基本概念 帧率 一帧就是一副静止的画面 ,连续的帧就形成动画 ( 视频 ) ,每秒 25 帧以上称为全帧率。 分辨率 视频图像的大小或尺寸,常见的视频图像分辨率有 D1 、 960H 、 720P 、 1080P 等。 码流 指视频文件在单位时间内使用的数据流量,也叫码率。有定码率( CBR )和变码率( VBR )类型 视频质量三要素

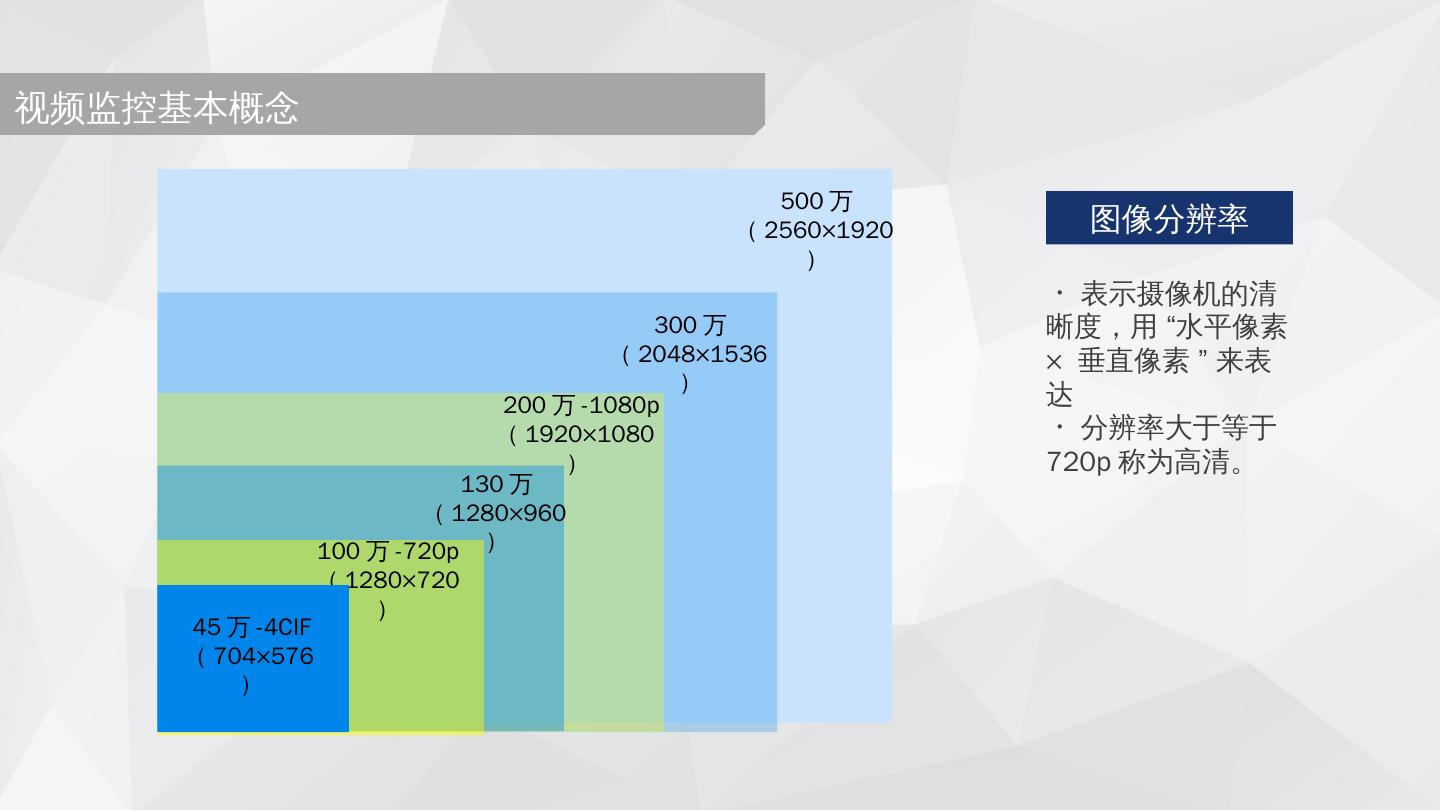

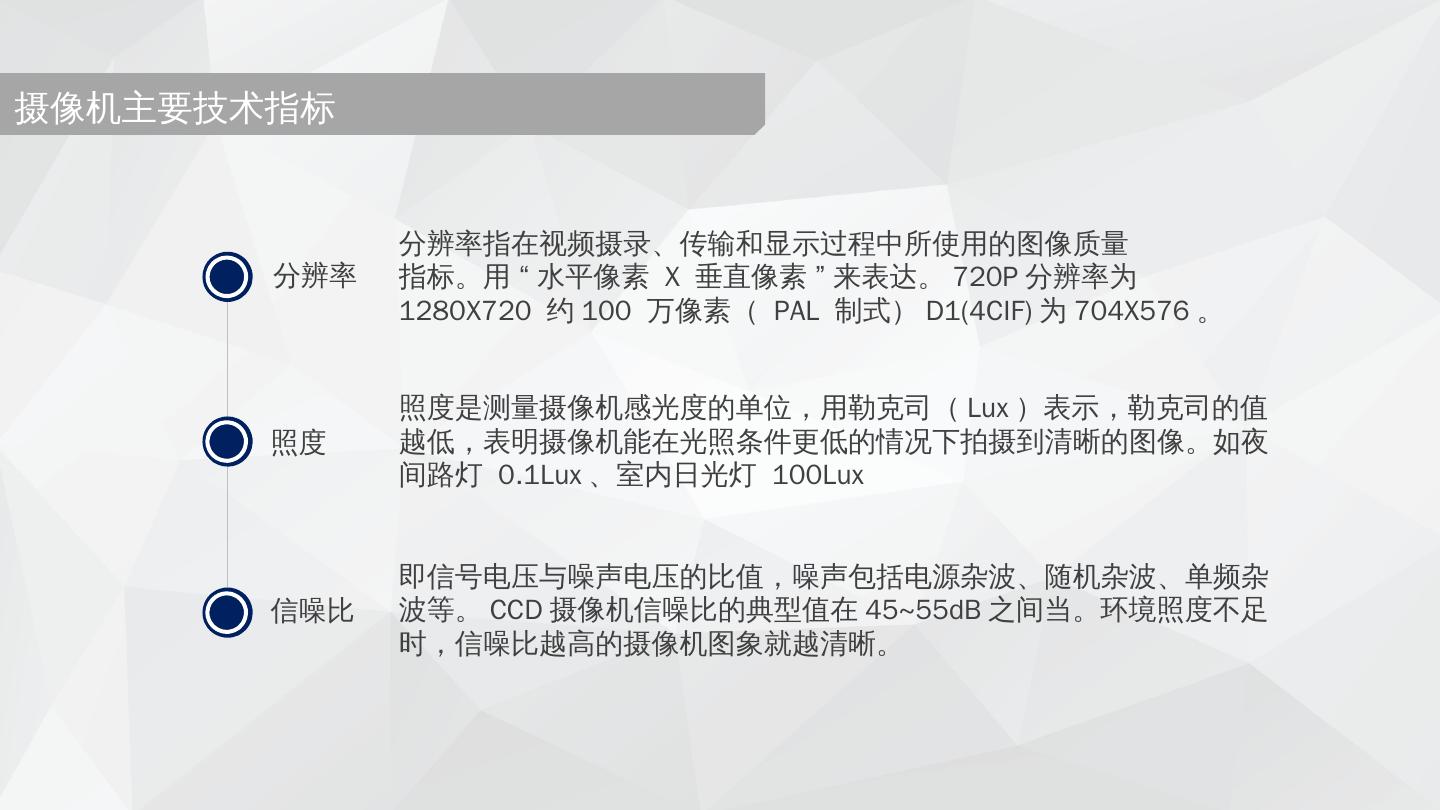

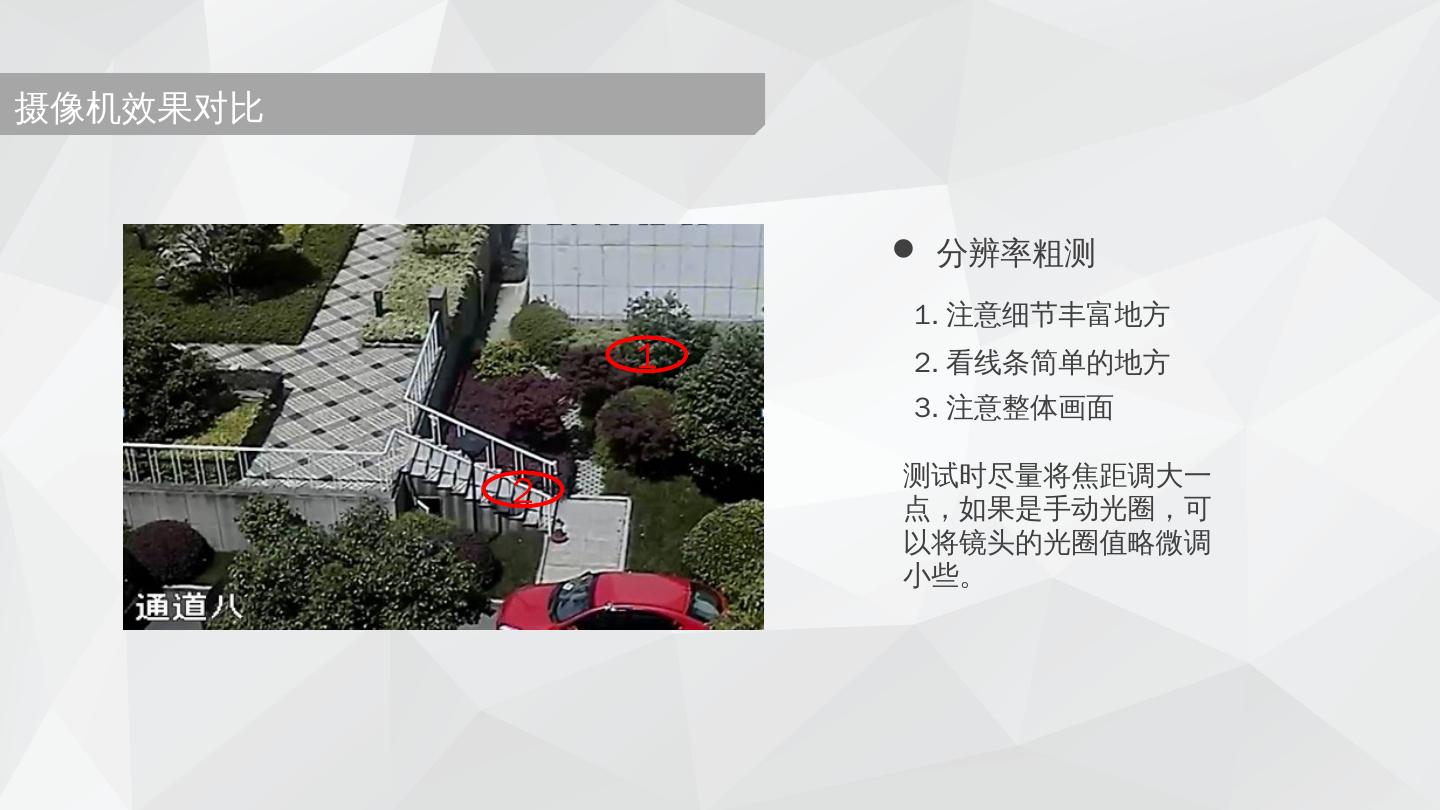

23.视频监控基本概念 500 万 ( 2560×1920 ) 300 万 ( 2048×1536 ) 200 万 -1080p ( 1920×1080 ) 130 万 ( 1280×960 ) 100 万 -720p ( 1280×720 ) 45 万 -4CIF ( 704×576 ) • 表示摄像机的清晰度,用 “水平像素 × 垂直像素 ” 来表达 • 分辨率大于等于 720p 称为高清。 图像分辨率

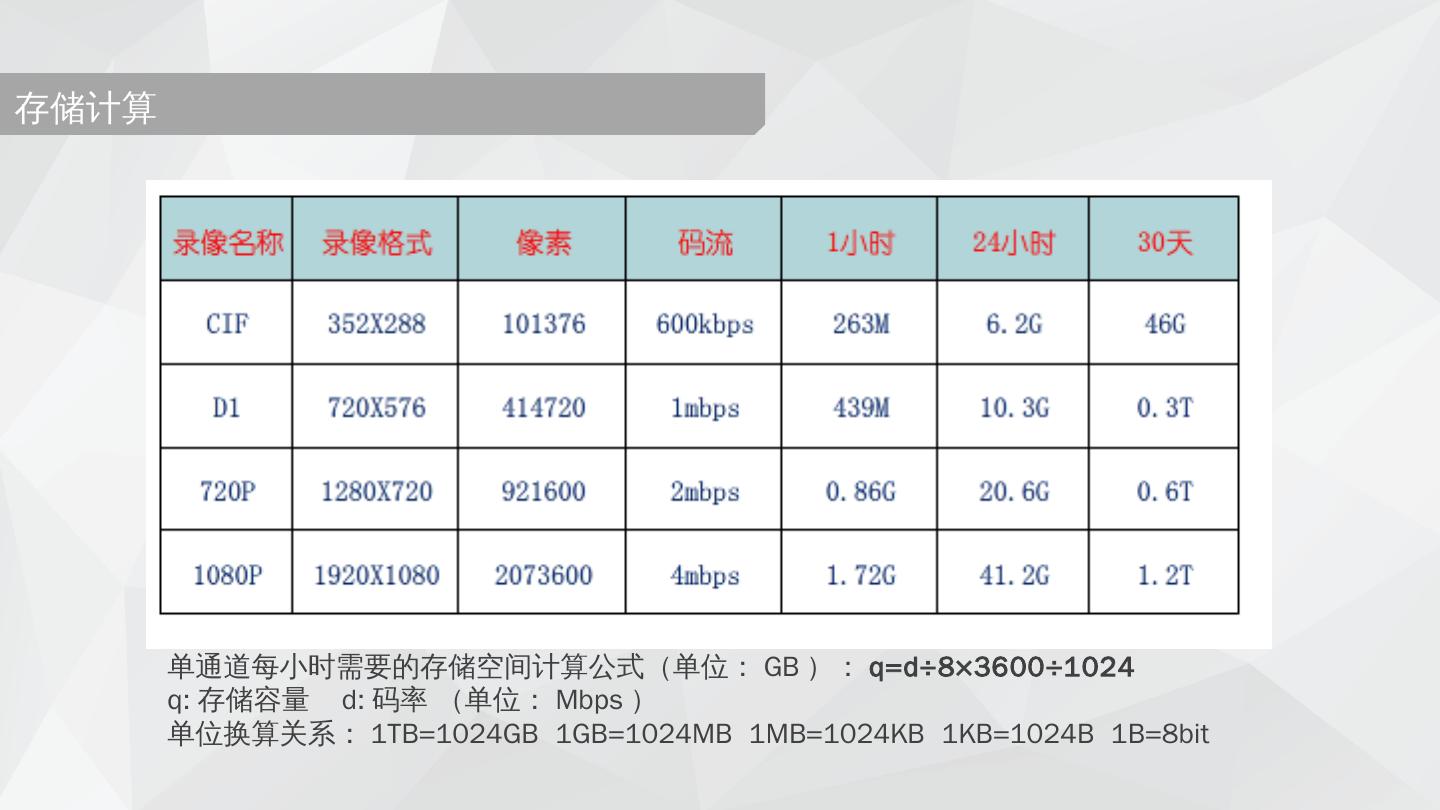

24.视频监控基本概念 Bitrate(bps) QCIF CIF/QVGA 2CIF/DCIF 4CIF/VGA 720P 1080P 256K 768K 1.5M 2M 3M 4M 5M 8M Frame Rate:25fps 码流选择: 不同分辨率对应不同的码率范围,通常而言,码率与图像质量成正比关系。码率小于该范围,图像质量变差,大于该范围,显得有点浪费。

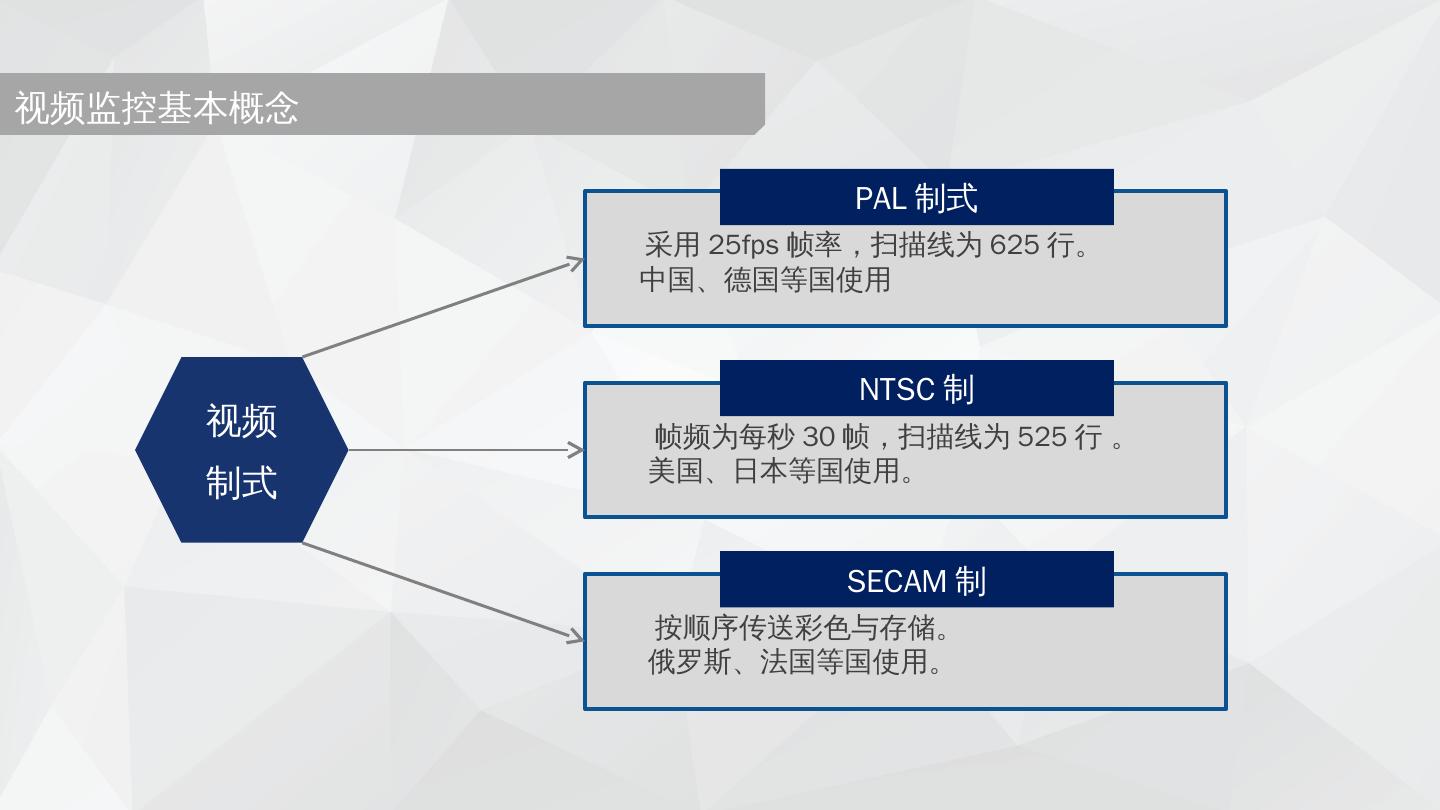

25.视频监控基本概念 视频 制式 采用 25fps 帧率,扫描线为 625 行。 中国、德国等国使用 PAL 制式 帧频为每秒 30 帧,扫描线为 525 行 。 美国、日本等国使用。 NTSC 制 按顺序传送彩色与存储。 俄罗斯、法国等国使用。 SECAM 制

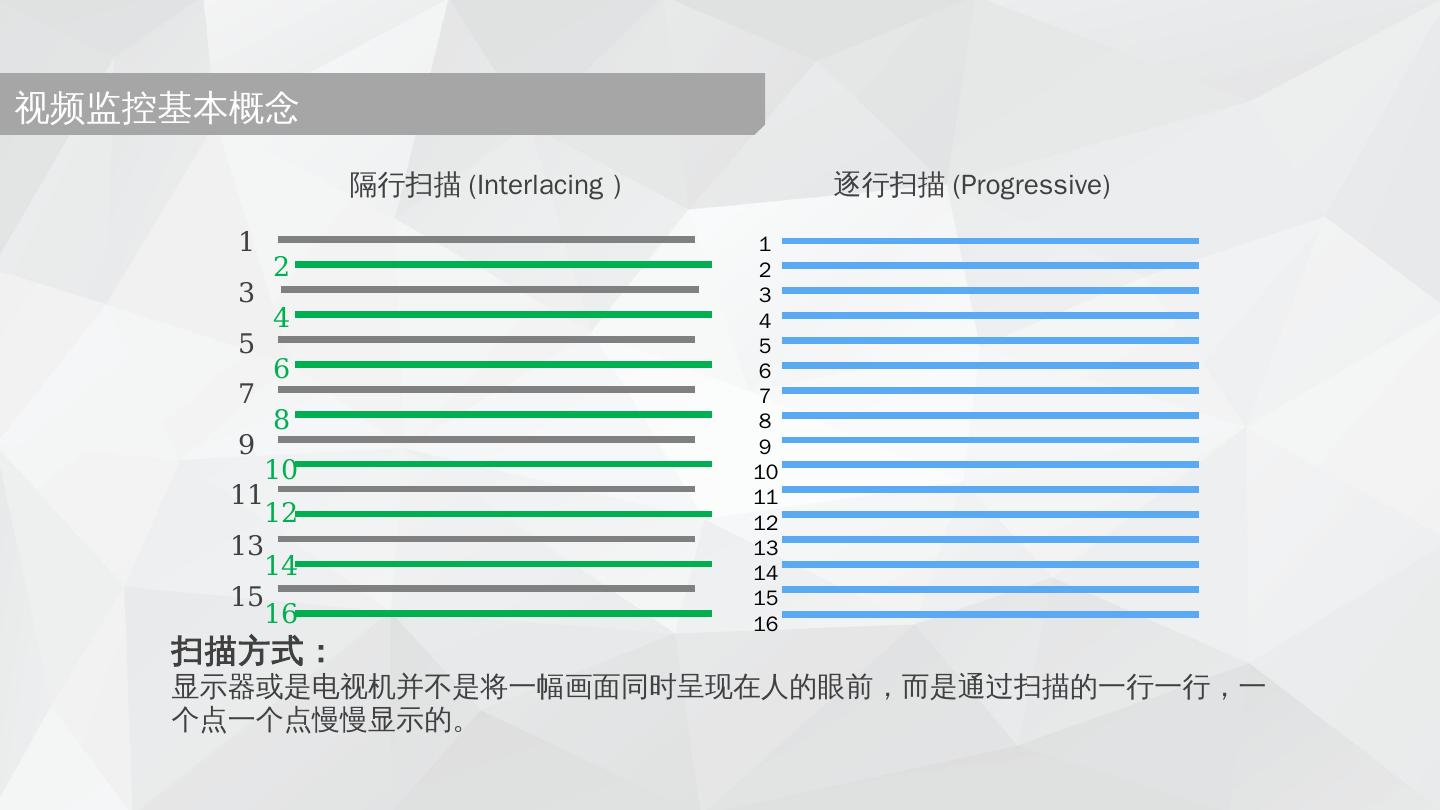

26.视频监控基本概念 1 3 5 7 9 11 13 15 2 4 6 8 10 12 14 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 逐行扫描 (Progressive) 隔行扫描 (Interlacing ) 扫描方式: 显示器或是电视机并不是将一幅画面同时呈现在人的眼前,而是通过扫描的一行一行,一个点一个点慢慢显示的。

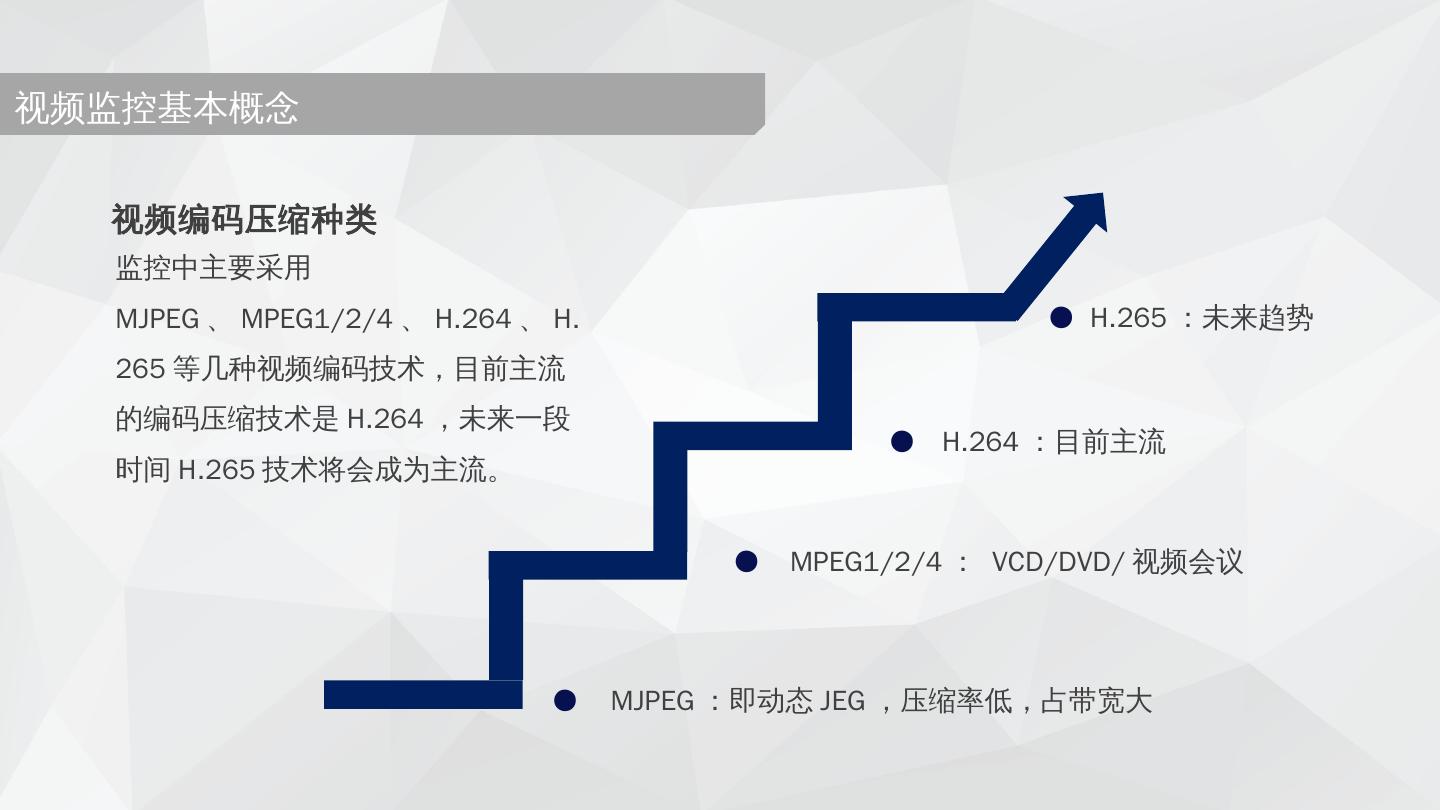

27.视频监控基本概念 监控中主要采用 MJPEG 、 MPEG1/2/4 、 H.264 、 H.265 等几种视频编码技术,目前主流的编码压缩技术是 H.264 ,未来一段时间 H.265 技术将会成为主流。 视频编码压缩种类 ● ● ● ● MJPEG :即动态 JEG ,压缩率低,占带宽大 MPEG1/2/4 : VCD/DVD/ 视频会议 H.264 :目前主流 H.265 :未来趋势

28.视频监控基本概念 H.265 H.264 1080p 1080p@60FPS 300w 500w 10M 8M 6M 4M 2M 0M H.264 是一种高性能的视频编解码技术。最大优势是具有很高的数据压缩比率,在同等图像质量的的条件下, H.264 的压缩比是 MPEG-2 的 2 倍以上, MPEG-4 的 1.5~2 倍。 H.265 标准围绕着 H.264 ,保留原来的某些技术,同时对一些相关的技术加以改进。同等图像质量下,数据量可达 MPEG2 的 1/16 , MPEG4 的 1/6 , H.264 的 1/2 。 H.265 与 H.264 在不同分辨率下码流对比 H.264 H.265

29.视频监控基本概念 H.265 H.264 1080p 1080p@60FPS 300w 500w 10M 8M 6M 4M 2M 0M H.264 是一种高性能的视频编解码技术。最大优势是具有很高的数据压缩比率,在同等图像质量的的条件下, H.264 的压缩比是 MPEG-2 的 2 倍以上, MPEG-4 的 1.5~2 倍。 H.265 标准围绕着 H.264 ,保留原来的某些技术,同时对一些相关的技术加以改进。同等图像质量下,数据量可达 MPEG2 的 1/16 , MPEG4 的 1/6 , H.264 的 1/2 。 H.265 与 H.264 在不同分辨率下码流对比 H.264 H.265
