1 . E T B .N 滴滴对象存储系统的架构演进实践 P U IT 2018年10月 

2 .对象存储系统 • 存储静态数据 • 图片，音视频，网站静态资源 T • 镜像 • 备份数据 .N E B • 一次写，不修改，多次读，较少删除 U • HTTP访问接口 • 海量文件 • 强数据可靠性的需求 IT P • 典型系统 • Haystack, Facebook (Finding a needle in Haystack: Facebook’s photo storage, OSDI’10) • Azure, Microsoft (Windows Azure Storage: A Highly Available Cloud Storage Service with Strong Consistency, SOSP’11) • Ambry, LinkedIn (Ambry: LinkedIn’s Scalable Geo-Distributed Object Store, SIGMOD’16) 

3 . GIFT V1 Gift，是为了解决公司小文件存储问题而开发的对象存储系统 • 访问接口 • http://<domain>/<bucket>/<object>，bucket全局唯一，bucket和object均为用户指定 • 上传，删除，下载 E T .N • 架构 B • 接入服务为用户提供文件上传、下载、查询等功能 U • 存储服务用于存储文件数据以及元数据 • 数据使用SeaweedFS存储 • 元数据使用Mysql进行存储 • SeaweedFS IT P • Facebook Haystack的开源实现，实现小文件存储 • Haystack是Facebook用于存储图片等小文件的对象存储系统 • Haystack的核心思想是采用多对一的映射方式，把多个小文件采用追加写的方式聚合到一个POSIX文件 系统上的大文件中，从而大大减少存储系统的元数据，提高文件的访问效率 

4 . SeaweedFS Architecture • Volume Server Cluster • 每个volume server对应一个磁盘，每个磁盘有一系列的volume文件，每个volume文件默认大小为 30GB，用于存储小对象 E T .N • 每个volume文件对应一个index文件，用于记录volume中存储的小对象的偏移和长度，在volume server B 启动时缓存在内存中 U • Master Server Cluster IT P • 运行raft协议，维护集群的一致性状态，一般与volume server混部 • 负责对象写入时volume server的分配 • 负责数据读取时volume id到volume server地址映射 

5 . GIFT V1 GIFT V1版本随着业务量不断增加存在问题也越来越多，主要表现如下： • 随着业务量不断增加（TB -> PB）架构无法支持PB级存储 • 数据存储SeaweedFS是有中心设计模式，集群规模增大存在数据存储容量、并发访问性能瓶颈问题 E T • 读写请求必须先经过master server，再访问volume server获取数据。master server运行raft协议，只 .N 有一个leader，其它为follower。只有leader处理读写请求，存在单点性能瓶颈。在高并发的情况 B 下，访问延迟明显的增加 U • 元数据的存储为单库设计，所有用户集群共享，QPS受限 IT P 

6 .GIFT V2 V2解决方案，具体如下： • 支持多存储子集群模式进行分流解决高并发和PB级存储问题 T • 接入服务管理多个SeaweedFS集群 E • 当一个SeaweedFS集群容量达到配置的阈值时，将其标记为只读，新数据写入其它集群 .N • 支持SeaweedFS集群的动态加入 B • 集群扩容过程 U • 一个新的SeaweedFS集群会向接入服务注册 P IT • 接入服务将其加入可写集群列表 • 接入服务对上传文件的bucket, object信息做hash，选取一个可写集群，进行写入操作 • 元数据支持多库分表模式，可对不同用户集群采用不同库，解决海量文件并发访问问题 

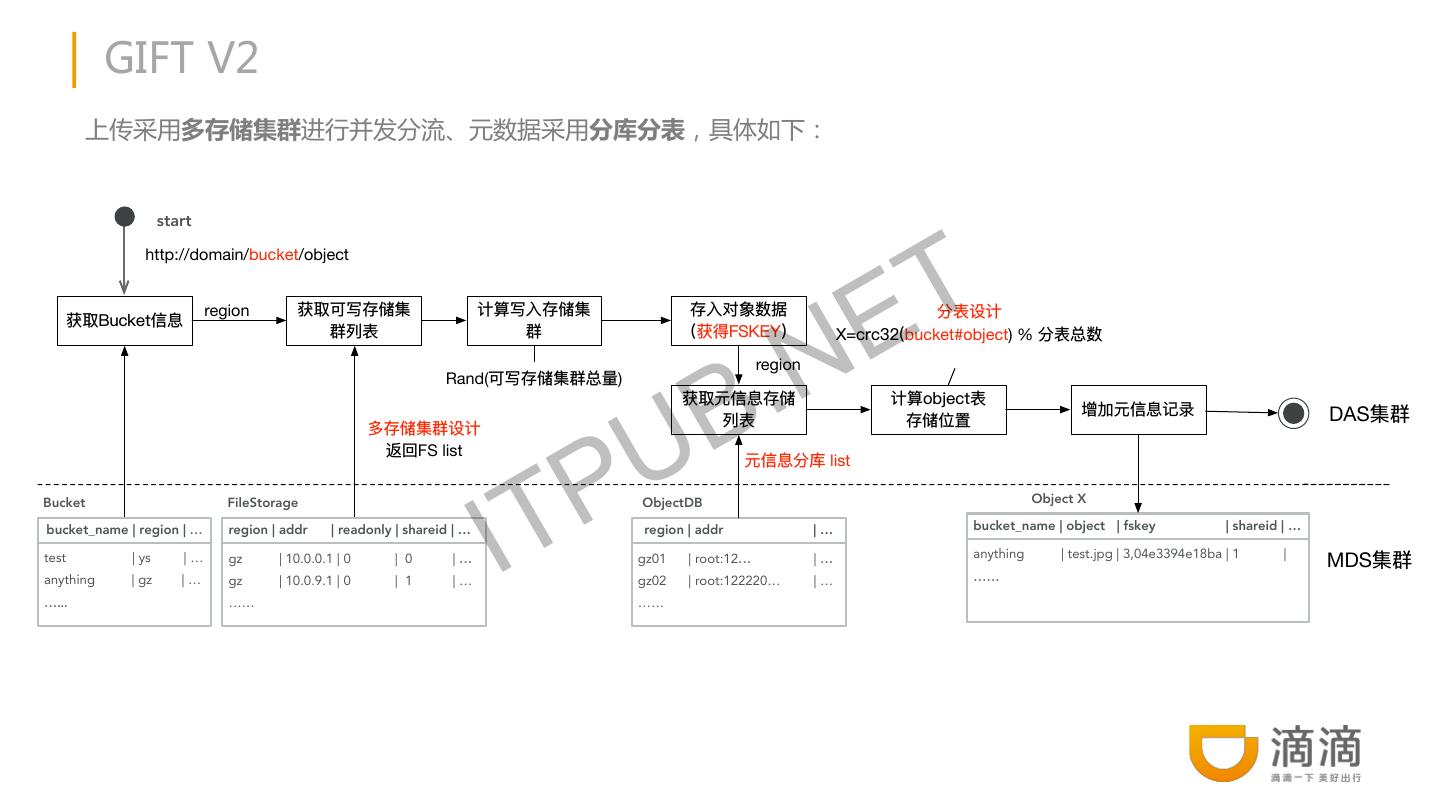

7 . GIFT V2 上传采用多存储集群进行并发分流、元数据采用分库分表，具体如下： start T http://domain/bucket/object region .N Ebucket#object) % B region Rand( ) U DAS P FS list list IT Bucket FileStorage ObjectDB Object X bucket_name | region | region | addr | readonly | shareid | … region | addr |… bucket_name | object | fskey | shareid | … anything | test.jpg | 3,04e3394e18ba | 1 | test | ys |… gz | 10.0.0.1 | 0 | 0 | gz01 | root:12 | MDS anything | gz |… gz | 10.0.9.1 | 0 | 1 |… gz02 | root:122220… |… …… …… 

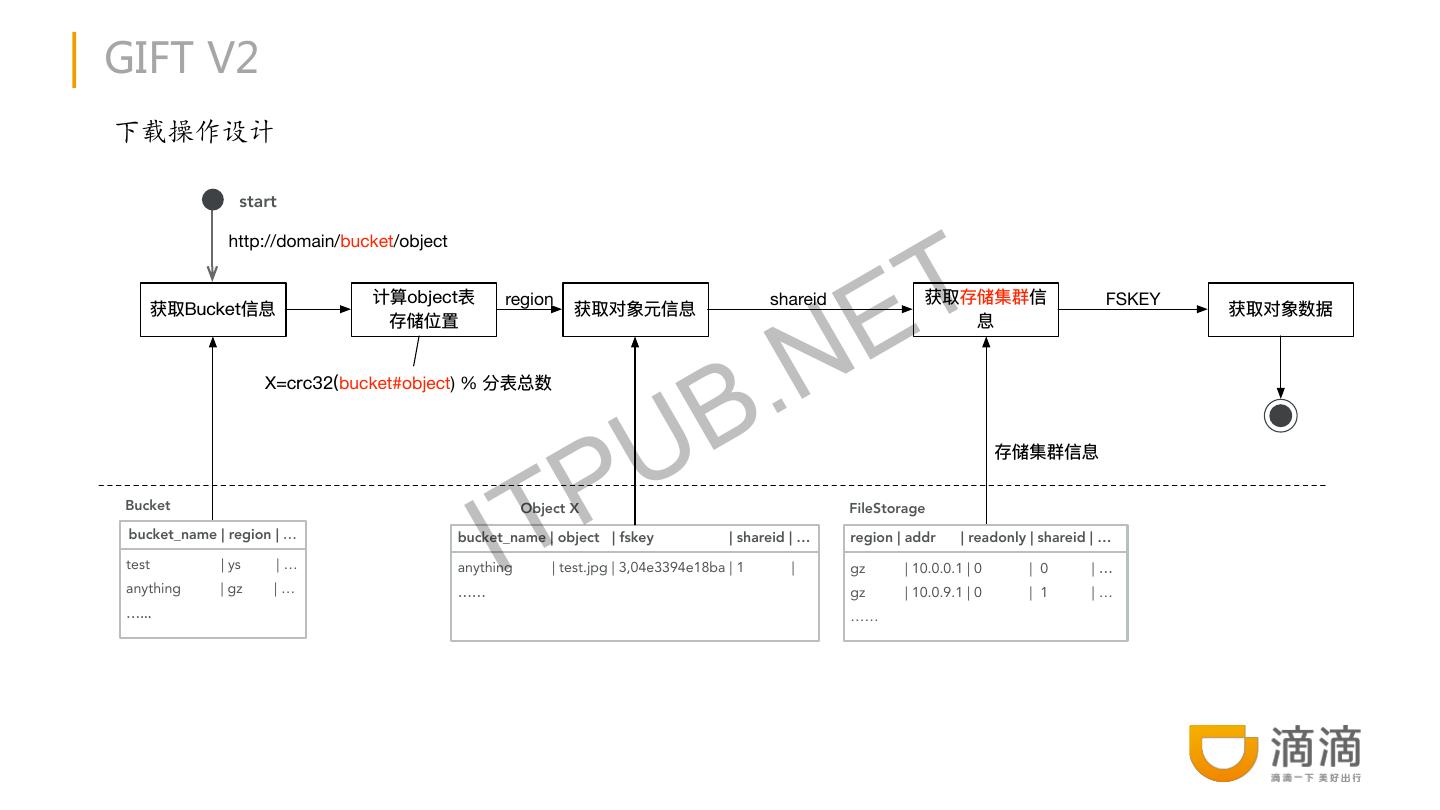

8 .GIFT V2 下载操作设计 start T http://domain/bucket/object E region shareid FSKEY bucket#object) % B .N P U IT Bucket Object X FileStorage bucket_name | region | bucket_name | object | fskey | shareid | … region | addr | readonly | shareid | … test | ys |… anything | test.jpg | 3,04e3394e18ba | 1 | gz | 10.0.0.1 | 0 | 0 | anything | gz |… gz | 10.0.9.1 | 0 | 1 |… …… 

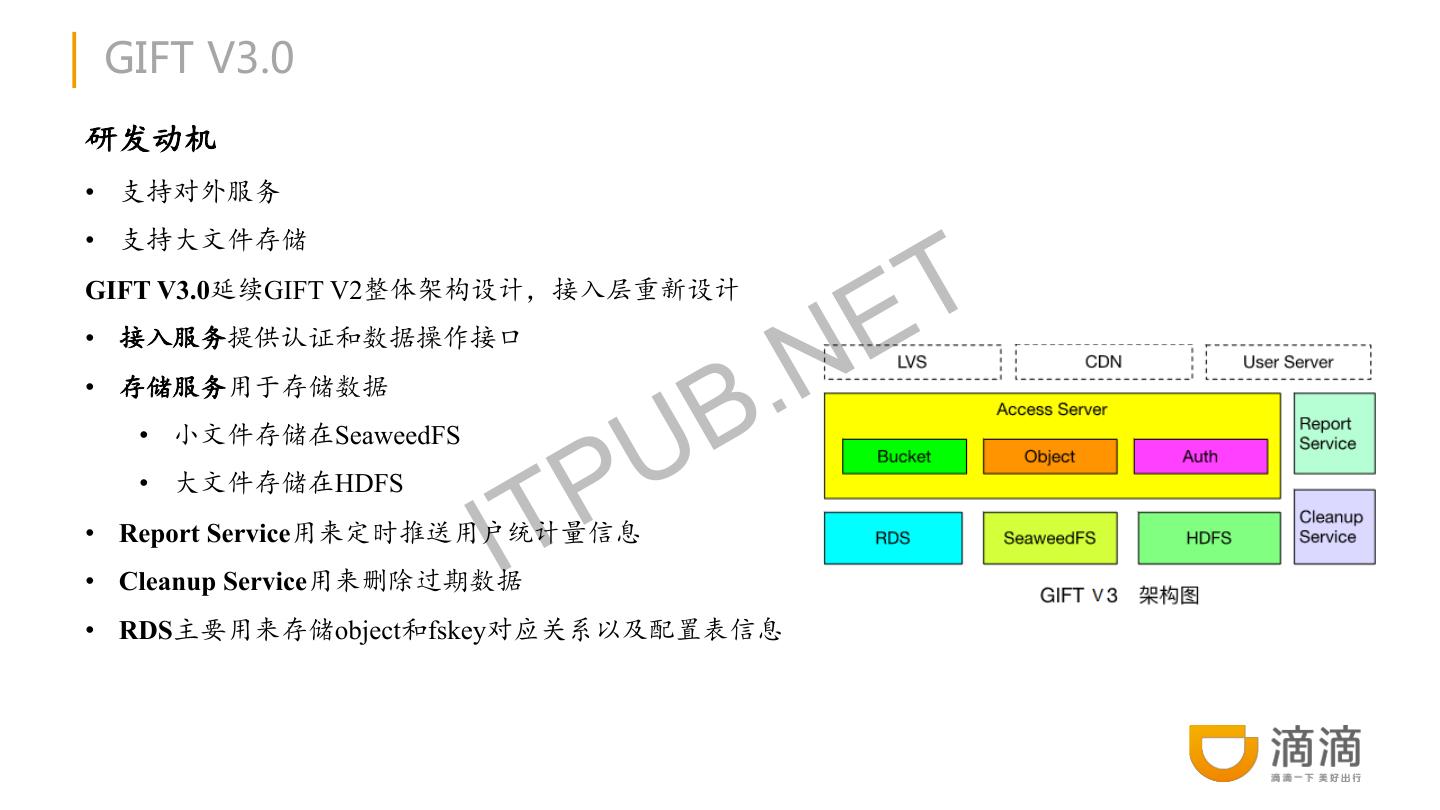

9 . GIFT V3.0 研发动机 • 支持对外服务 T • 支持大文件存储 E GIFT V3.0延续GIFT V2整体架构设计，接入层重新设计 .N • 接入服务提供认证和数据操作接口 B • 存储服务用于存储数据 • 小文件存储在SeaweedFS P U IT • 大文件存储在HDFS • Report Service用来定时推送用户统计量信息 • Cleanup Service用来删除过期数据 • RDS主要用来存储object和fskey对应关系以及配置表信息 

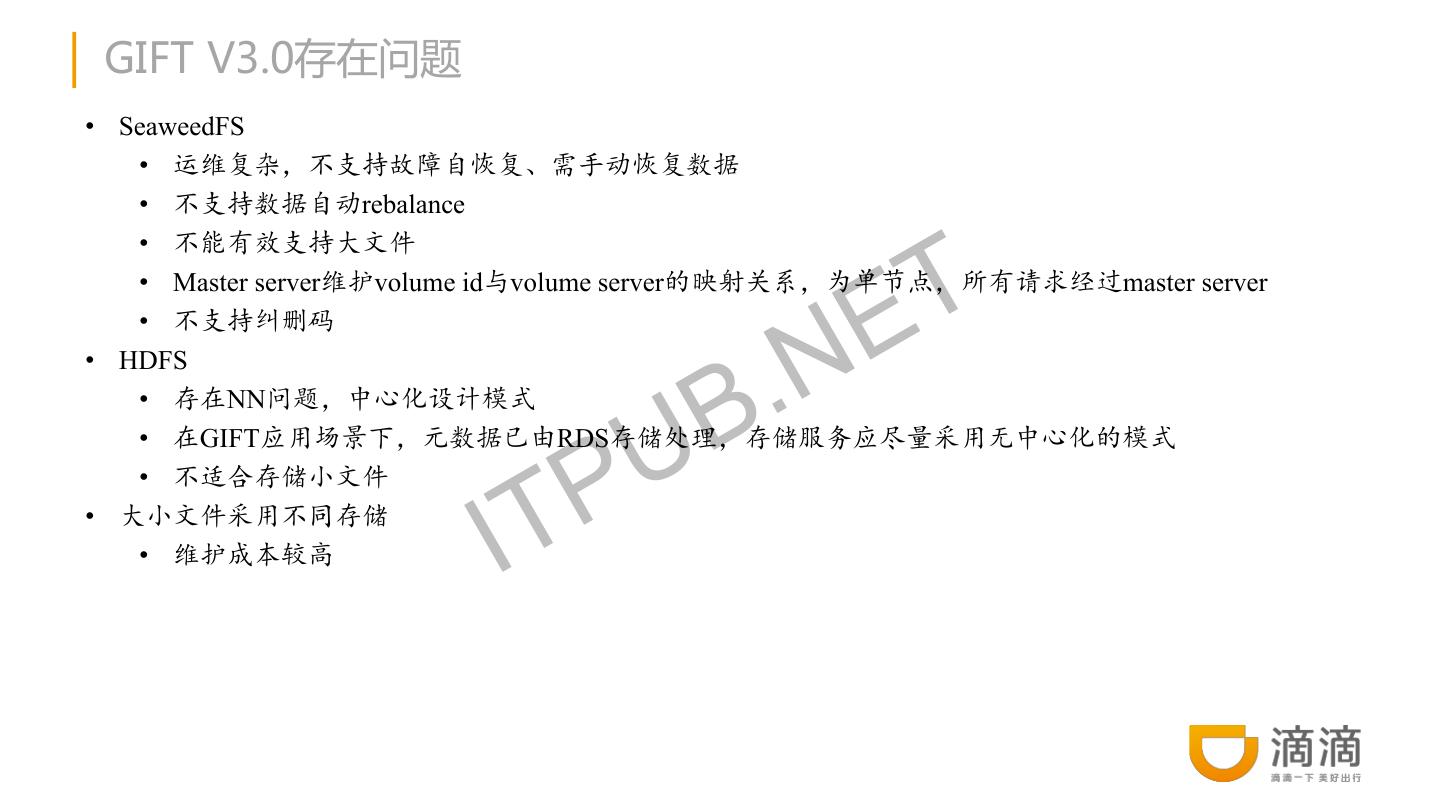

10 . GIFT V3.0存在问题 • SeaweedFS • 运维复杂，不支持故障自恢复、需手动恢复数据 • 不支持数据自动rebalance T • 不能有效支持大文件 E • Master server维护volume id与volume server的映射关系，为单节点，所有请求经过master server N • 不支持纠删码 • HDFS • 存在NN问题，中心化设计模式 B . P U • 在GIFT应用场景下，元数据已由RDS存储处理，存储服务应尽量采用无中心化的模式 IT • 不适合存储小文件 • 大小文件采用不同存储 • 维护成本较高 

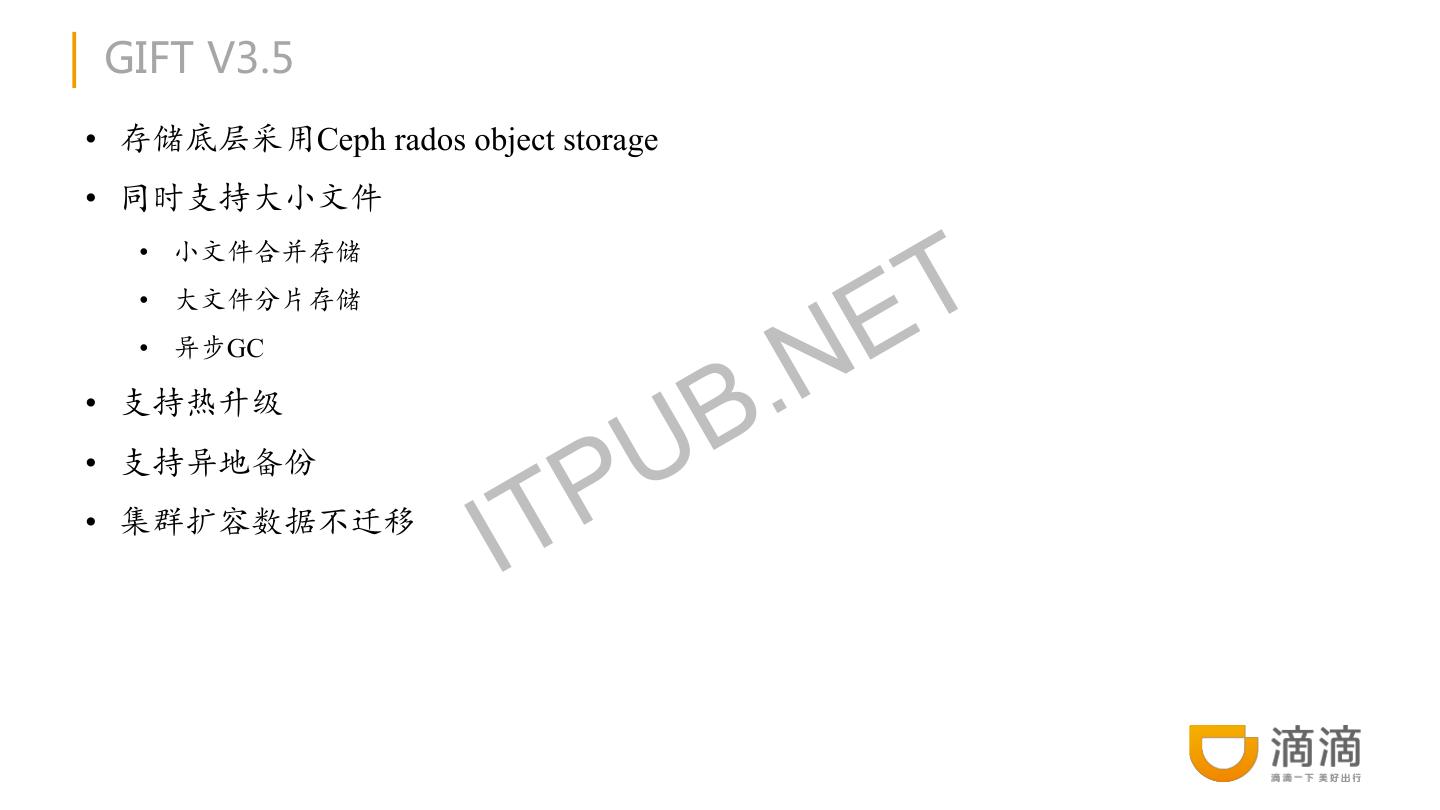

11 . GIFT V3.5 • 存储底层采用Ceph rados object storage • 同时支持大小文件 T • 小文件合并存储 E • 大文件分片存储 • 异步GC • 支持热升级 B .N • 支持异地备份 P U • 集群扩容数据不迁移 IT 

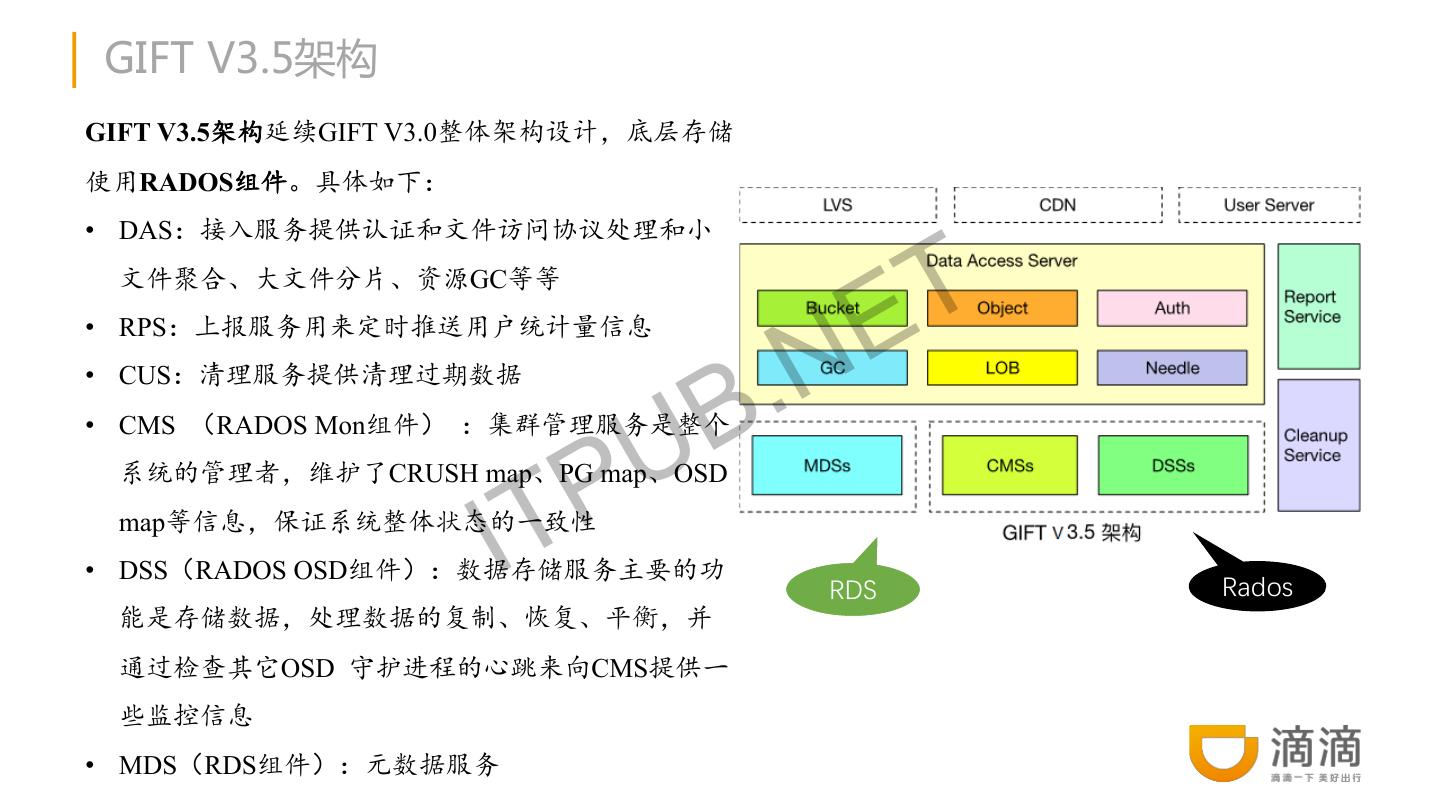

12 .GIFT V3.5架构 GIFT V3.5架构延续GIFT V3.0整体架构设计，底层存储 使用RADOS组件。具体如下： • DAS：接入服务提供认证和文件访问协议处理和小 文件聚合、大文件分片、资源GC等等 E T .N • RPS：上报服务用来定时推送用户统计量信息 B • CUS：清理服务提供清理过期数据 U • CMS （RADOS Mon组件） ：集群管理服务是整个 IT P 系统的管理者，维护了CRUSH map、PG map、OSD map等信息，保证系统整体状态的一致性 • DSS（RADOS OSD组件）：数据存储服务主要的功 RDS Rados 能是存储数据，处理数据的复制、恢复、平衡，并 通过检查其它OSD 守护进程的心跳来向CMS提供一 些监控信息 • MDS（RDS组件）：元数据服务 

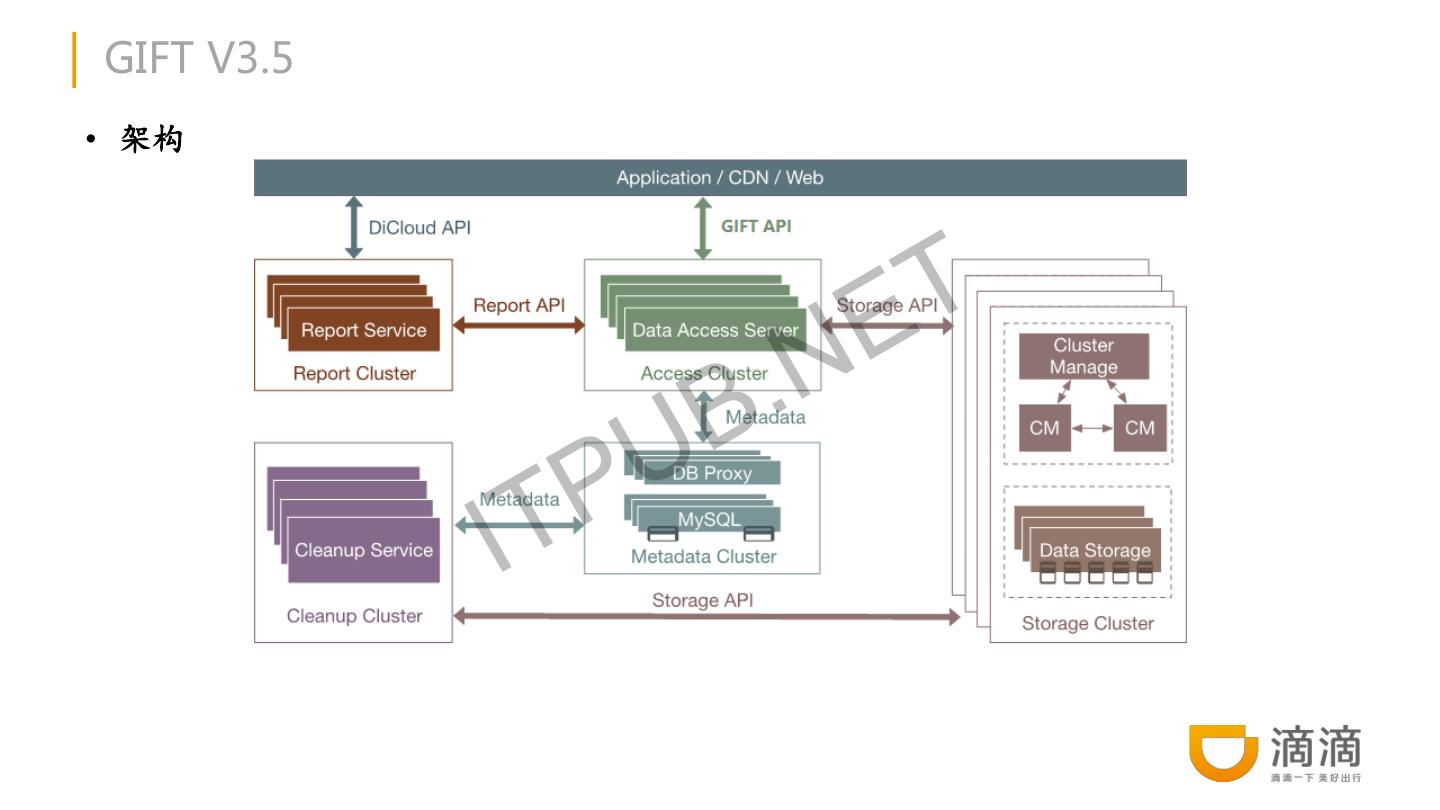

13 .GIFT V3.5 • 架构 E T B .N P U IT 

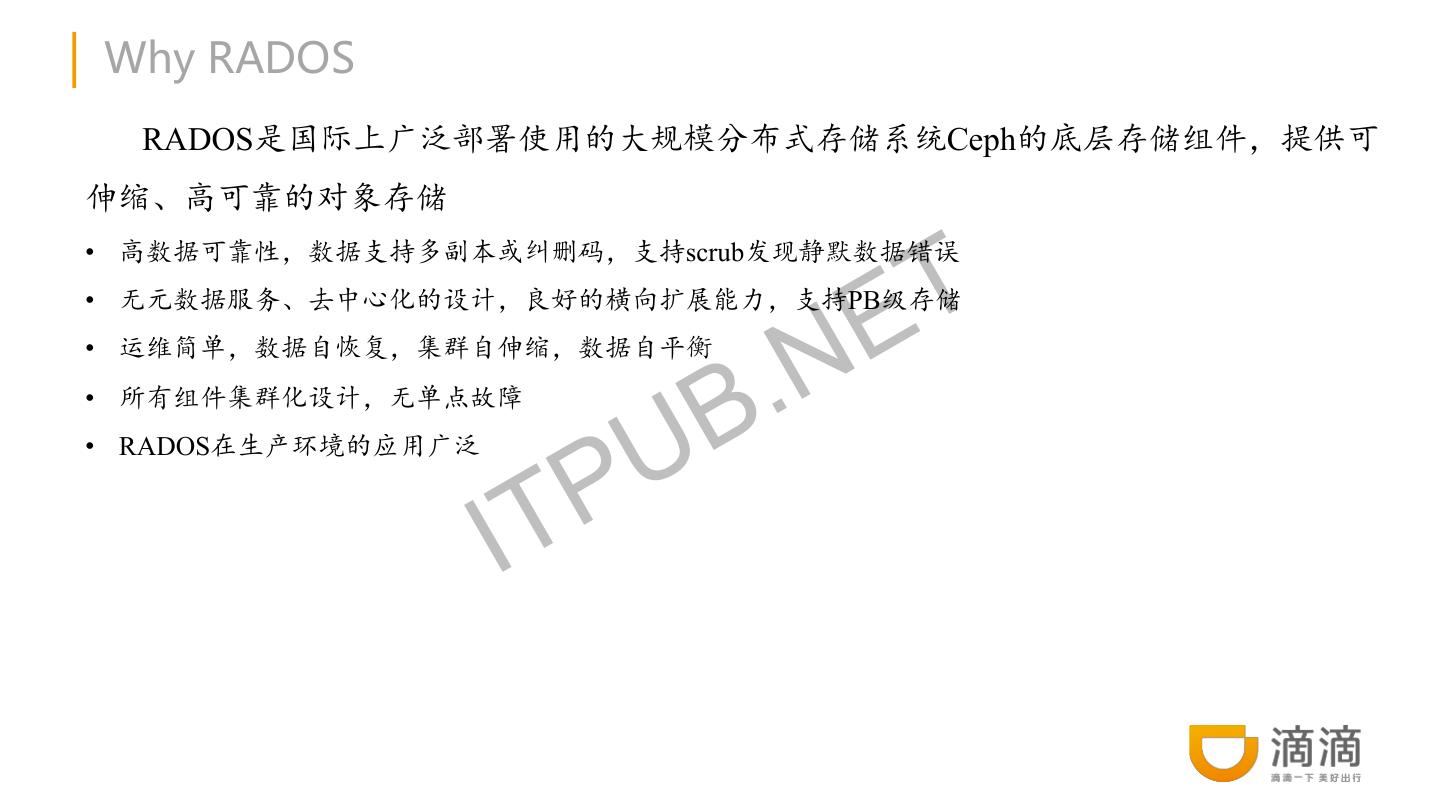

14 .Why RADOS RADOS是国际上广泛部署使用的大规模分布式存储系统Ceph的底层存储组件，提供可 伸缩、高可靠的对象存储 T • 高数据可靠性，数据支持多副本或纠删码，支持scrub发现静默数据错误 E • 无元数据服务、去中心化的设计，良好的横向扩展能力，支持PB级存储 • 运维简单，数据自恢复，集群自伸缩，数据自平衡 • 所有组件集群化设计，无单点故障 B .N • RADOS在生产环境的应用广泛 P U IT 

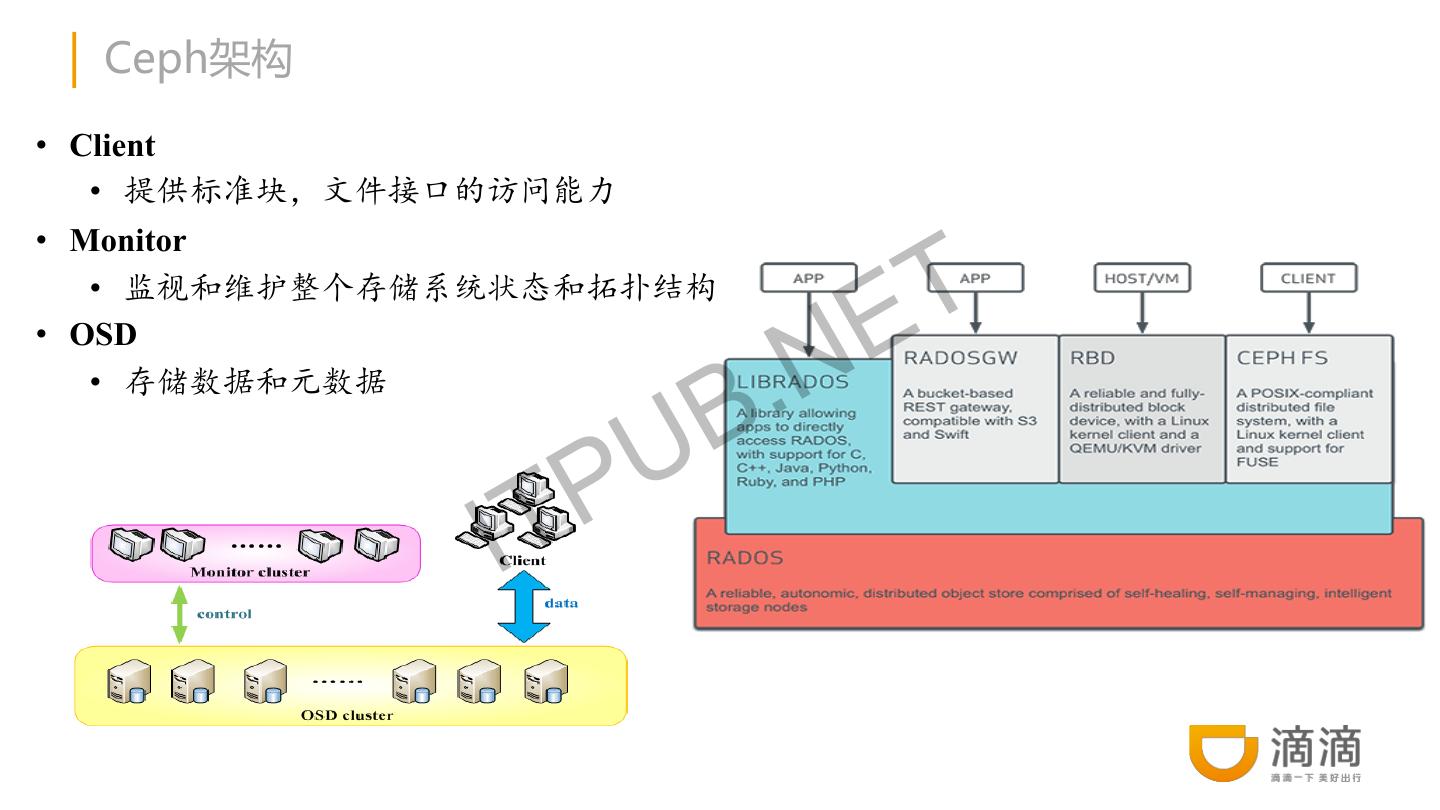

15 . Ceph架构 • Client • 提供标准块，文件接口的访问能力 T • Monitor E • 监视和维护整个存储系统状态和拓扑结构 .N • OSD B • 存储数据和元数据 P U IT 

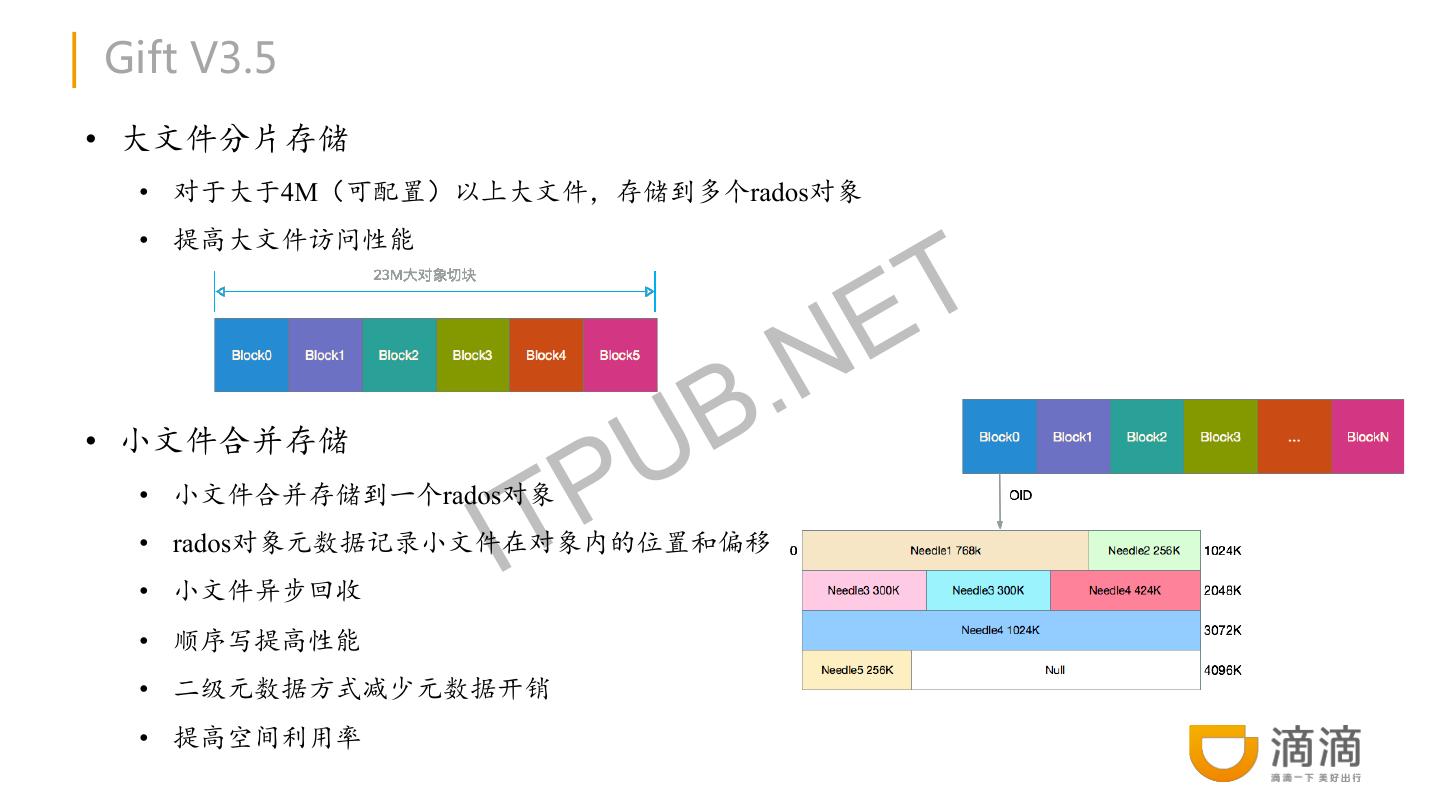

16 .Gift V3.5 • 大文件分片存储 • 对于大于4M（可配置）以上大文件，存储到多个rados对象 T • 提高大文件访问性能 .N E UB P • 小文件合并存储 IT • 小文件合并存储到一个rados对象 • rados对象元数据记录小文件在对象内的位置和偏移 • 小文件异步回收 • 顺序写提高性能 • 二级元数据方式减少元数据开销 • 提高空间利用率 

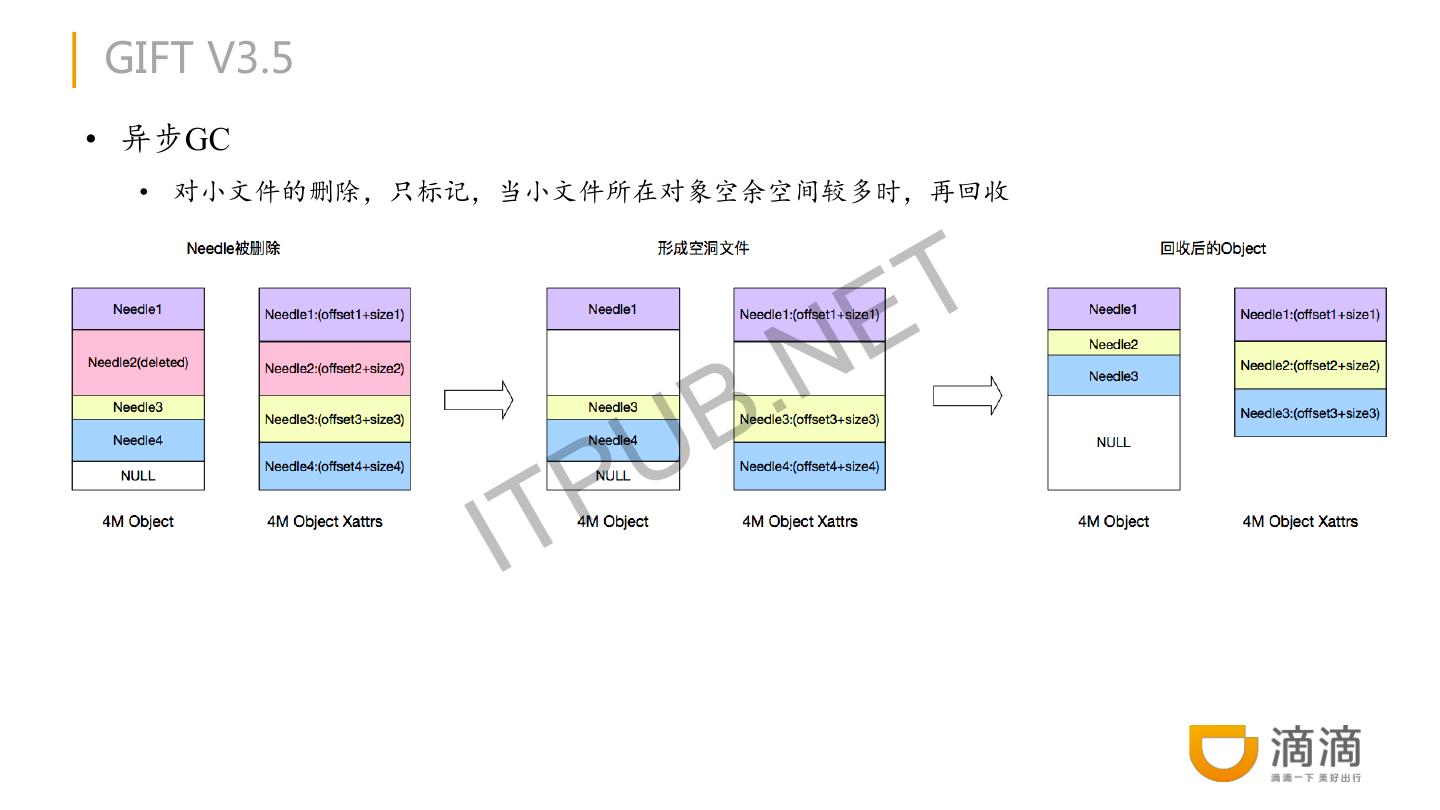

17 .GIFT V3.5 • 异步GC • 对小文件的删除，只标记，当小文件所在对象空余空间较多时，再回收 T • 对大文件异步删除，缩短响应时间 .N E U B IT P 

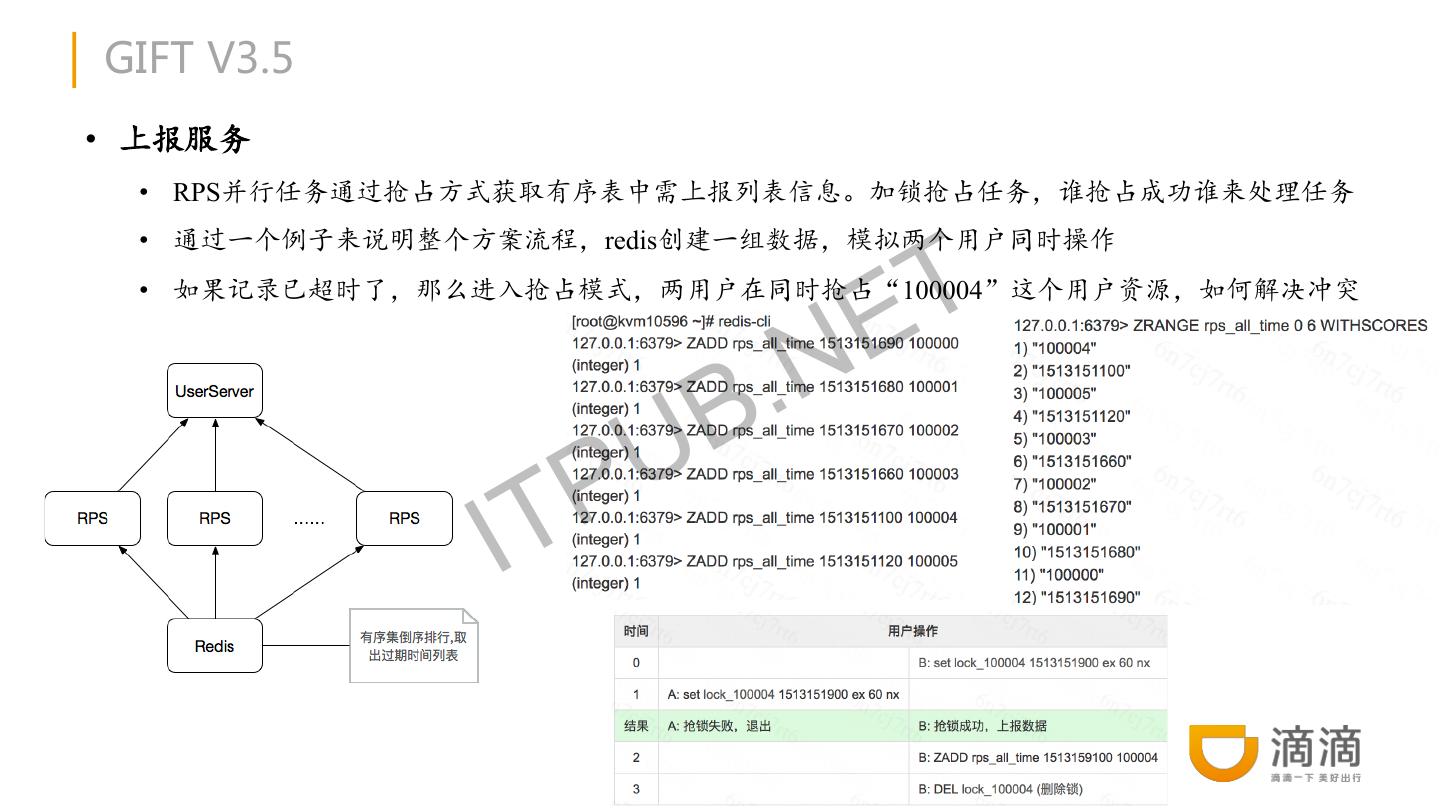

18 .GIFT V3.5 • 上报服务 • RPS并行任务通过抢占方式获取有序表中需上报列表信息。加锁抢占任务，谁抢占成功谁来处理任务 T • 通过一个例子来说明整个方案流程，redis创建一组数据，模拟两个用户同时操作 E • 如果记录已超时了，那么进入抢占模式，两用户在同时抢占“100004”这个用户资源，如何解决冲突 B .N P U IT 

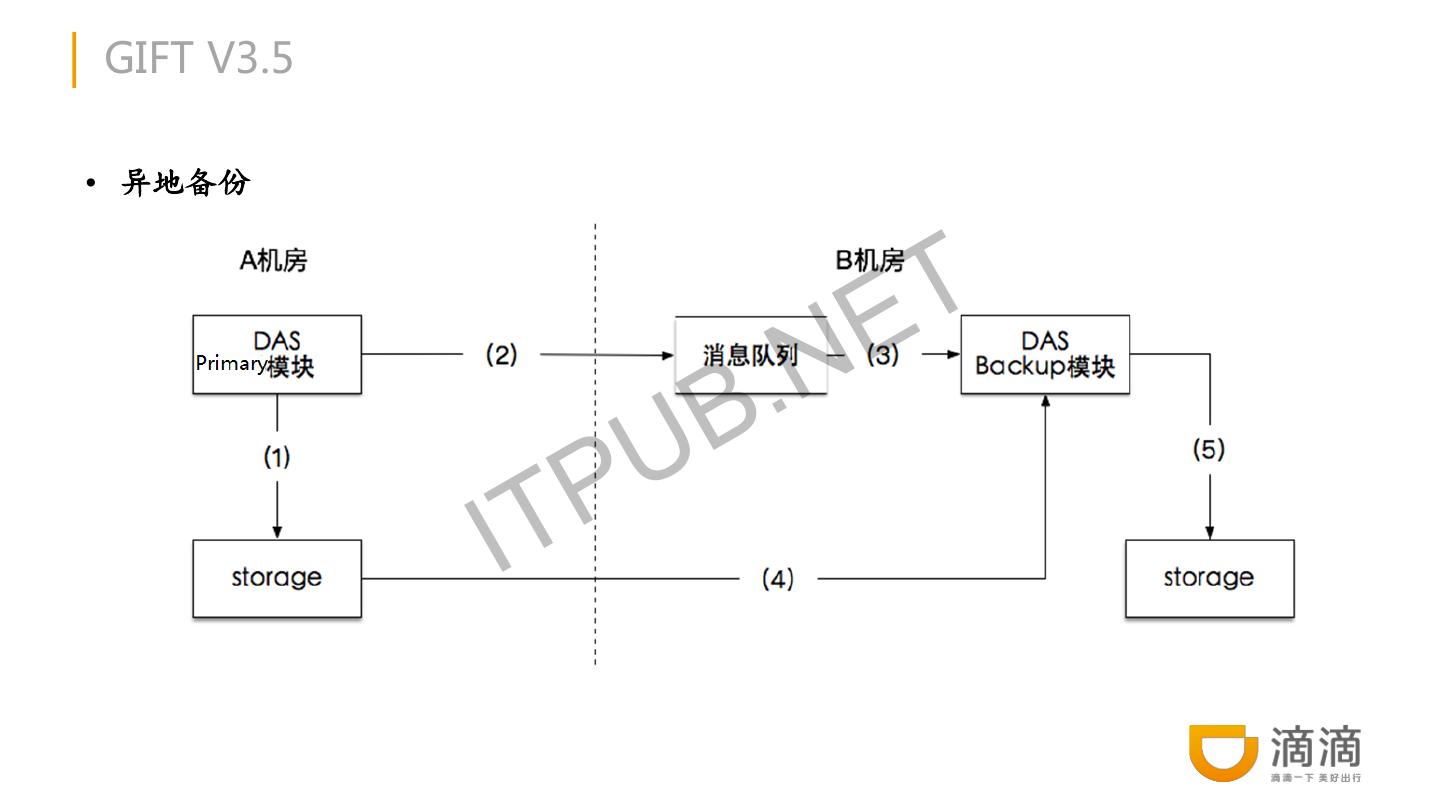

19 .GIFT V3.5 • 异地备份 E T B .N P U IT 

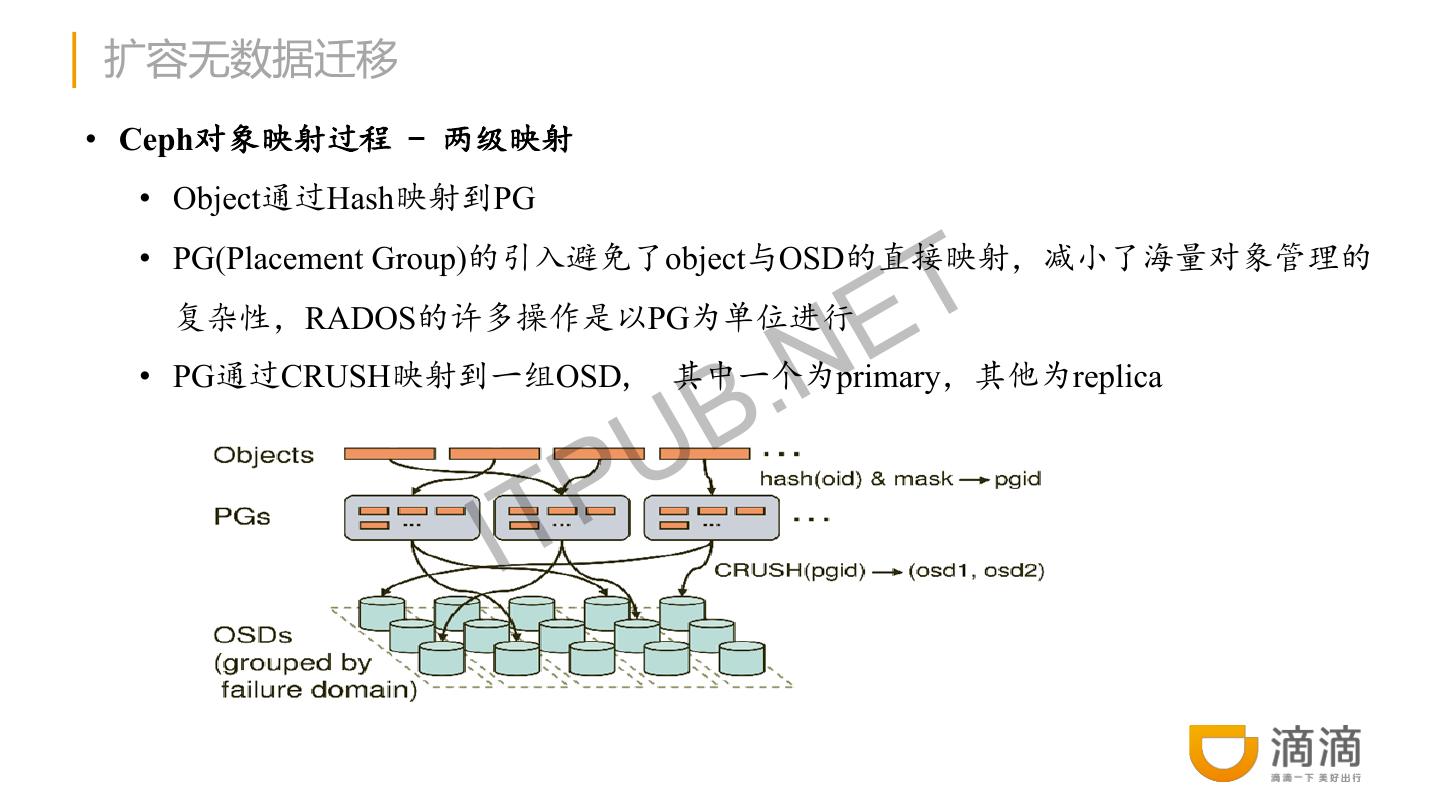

20 .扩容无数据迁移 • Ceph对象映射过程 - 两级映射 • Object通过Hash映射到PG T • PG(Placement Group)的引入避免了object与OSD的直接映射，减小了海量对象管理的 复杂性，RADOS的许多操作是以PG为单位进行 .N E B • PG通过CRUSH映射到一组OSD, 其中一个为primary，其他为replica P U IT 

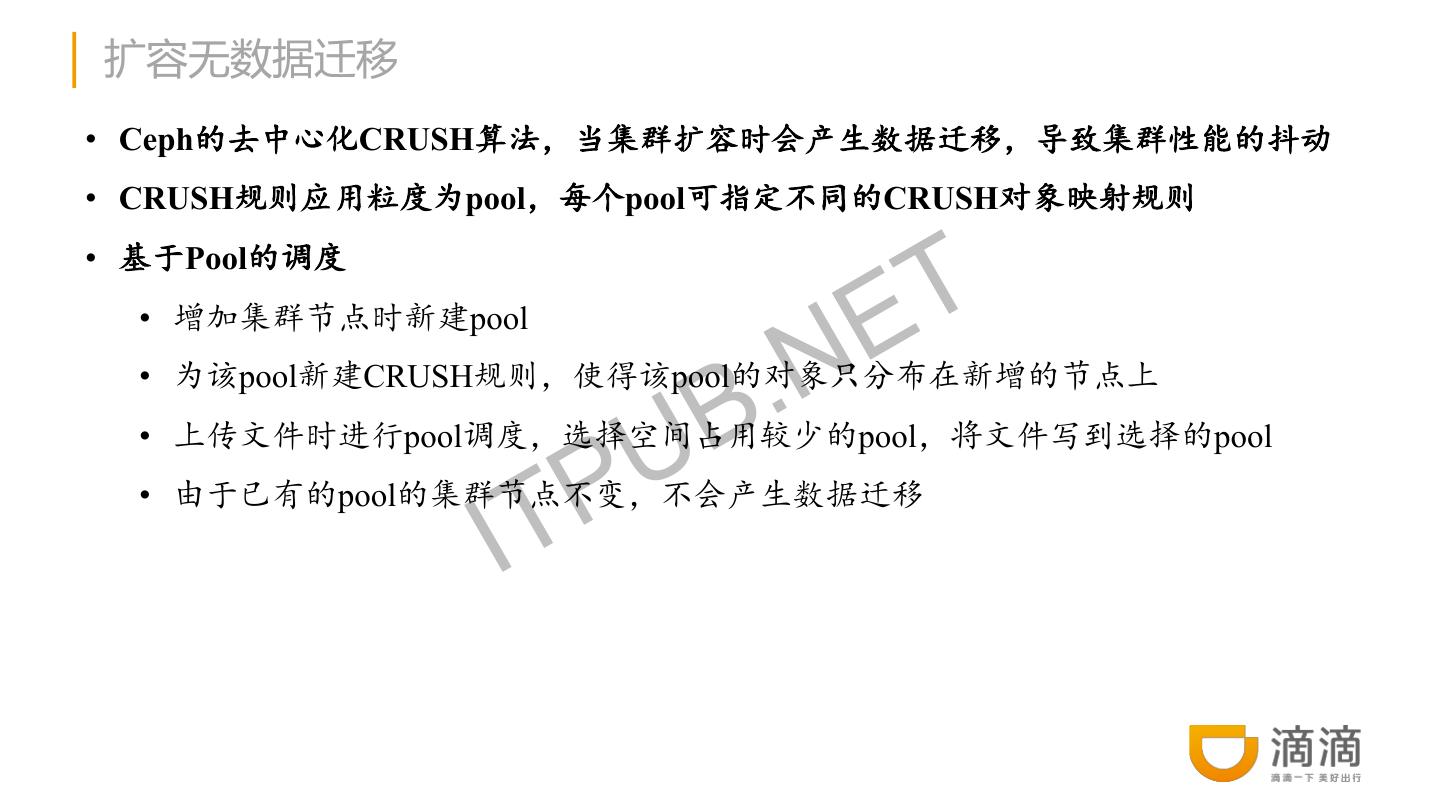

21 .扩容无数据迁移 • Ceph的去中心化CRUSH算法，当集群扩容时会产生数据迁移，导致集群性能的抖动 • CRUSH规则应用粒度为pool，每个pool可指定不同的CRUSH对象映射规则 T • 基于Pool的调度 • 增加集群节点时新建pool .N E B • 为该pool新建CRUSH规则，使得该pool的对象只分布在新增的节点上 U • 上传文件时进行pool调度，选择空间占用较少的pool，将文件写到选择的pool P IT • 由于已有的pool的集群节点不变，不会产生数据迁移 

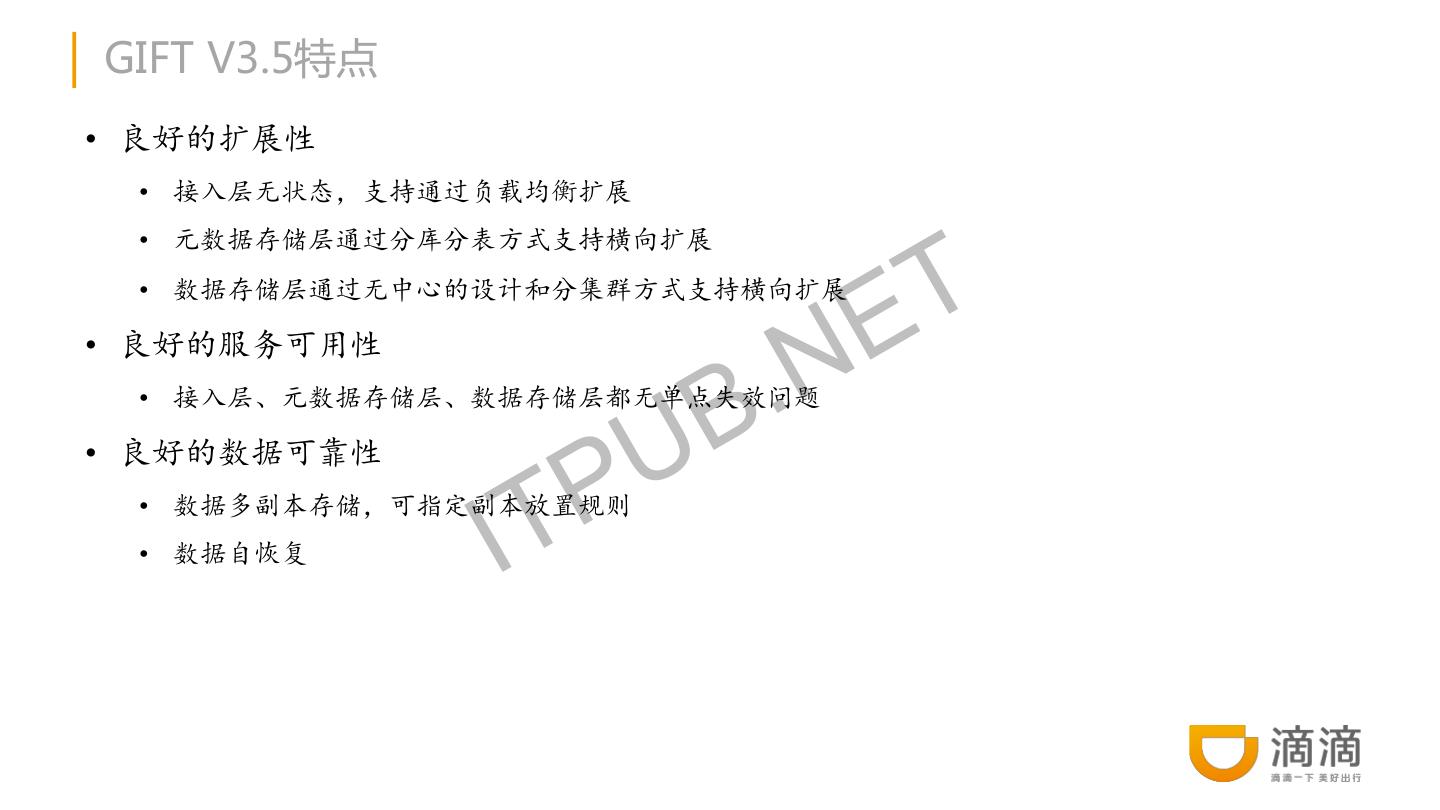

22 .GIFT V3.5特点 • 良好的扩展性 • 接入层无状态，支持通过负载均衡扩展 T • 元数据存储层通过分库分表方式支持横向扩展 E • 数据存储层通过无中心的设计和分集群方式支持横向扩展 • 良好的服务可用性 B .N • 接入层、元数据存储层、数据存储层都无单点失效问题 • 良好的数据可靠性 P U IT • 数据多副本存储，可指定副本放置规则 • 数据自恢复 

23 . 谢谢！ E T B .N P U IT
