09 编译原理---机器无关的优化

这一节是南京大学计算机系许畅所讲述的编译原理中的机器无关的优化。这一节的主要内容有:关于优化的引言 优化的来源 数据流分析 部分冗余消除以及 循环的识别、分析和优化。另外,作者还给我们举了很多关于优化的例子。
展开查看详情

1.第九章 机器无关的优化 许畅 南京大学计算机系 2018年春季

2.主要内容  引言  优化的来源  数据流分析  部分冗余消除  循环的识别、分析和优化 2

3.引言  代码优化或者代码改进  在目标代码中消除不必要的指令  把一个指令序列替换为一个完成相同功能的更快的指 令序列  全局优化  具体的优化实现基于数据流分析技术  用以收集程序相关信息的算法 3

4.优化的主要来源  编译器只能通过一些相对低层的语义等价转换来 优化代码  冗余运算的原因  源程序中的冗余  高级程序设计语言编程的副产品,比如"A[i][j].f = 0; A[i][j].k = 1;"中的冗余运算  语义不变的优化  公共子表达式消除  复制传播  死代码消除  常量折叠 4

5.优化的例子 (1)  快速排序算法 5

6.优化的例子 (2)  三地址代码 6

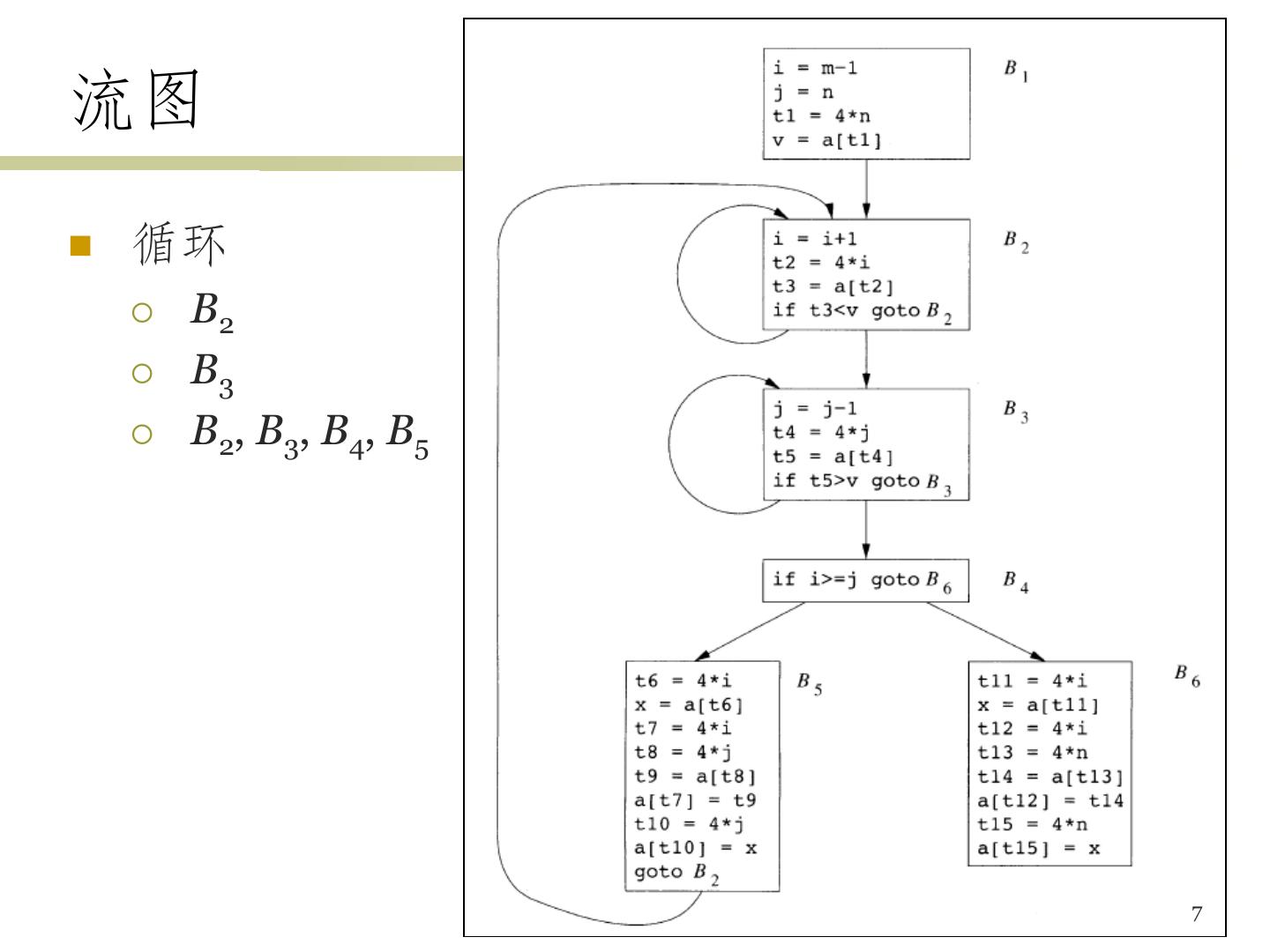

7.流图  循环  B2  B3  B2, B3, B4, B5 7

8.全局公共子表达式  如果E  在某次出现之前必然已被计 算过,且  E的运算分量在该次计算之 后没有被改变  那么,E的本次出现就是一 个公共子表达式 t7 => t6 t10 => t8  如果上一次E的值赋给了x, 且x的值没有被修改过,那 例子: 么我们可以使用x,而不需 t7 = 4 * i 要计算E t10 = 4 * j 不需要重新计算 8

9.例子 • B2、B3中计算了4 * i和 4 * j,且到达B5之前必 然经过B2、B3 • t2、t4在赋值后没有被 改变过,因此B5中可直 接使用它们 • B5中赋给x的值 (a[t6]) 和B2中赋给t3的值 (a[t2]) 相同 • t4替换t8后,B5中a[t8] 和B3中a[t4]又相同 t6, t7 => t2 • B6中的a[t13]和B1中的 a[t1]不同,因为B5可能 t8, t10 改变a的值 => t4 9

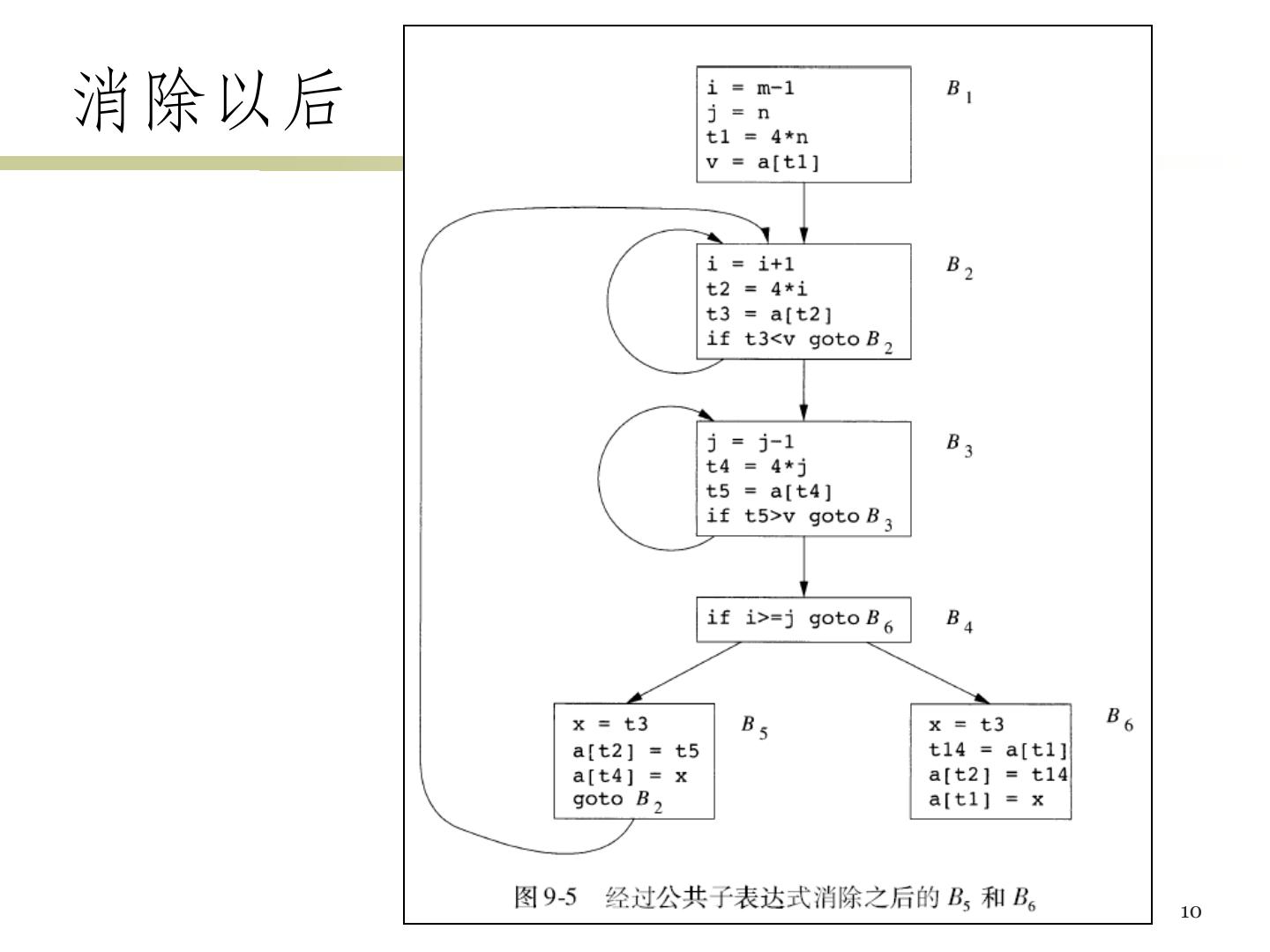

10.消除以后 10

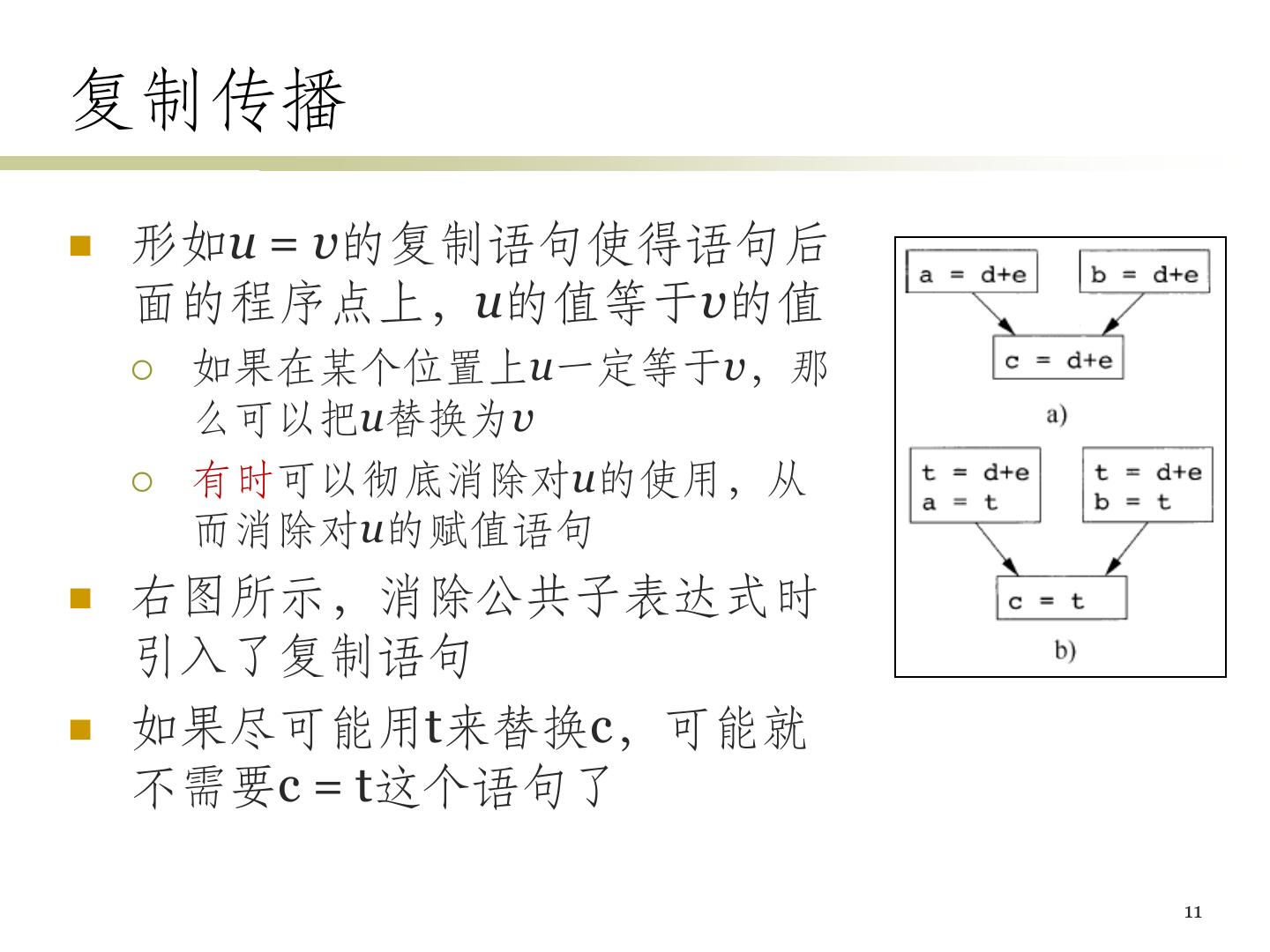

11.复制传播  形如u = v的复制语句使得语句后 面的程序点上,u的值等于v的值  如果在某个位置上u一定等于v,那 么可以把u替换为v  有时可以彻底消除对u的使用,从 而消除对u的赋值语句  右图所示,消除公共子表达式时 引入了复制语句  如果尽可能用t来替换c,可能就 不需要c = t这个语句了 11

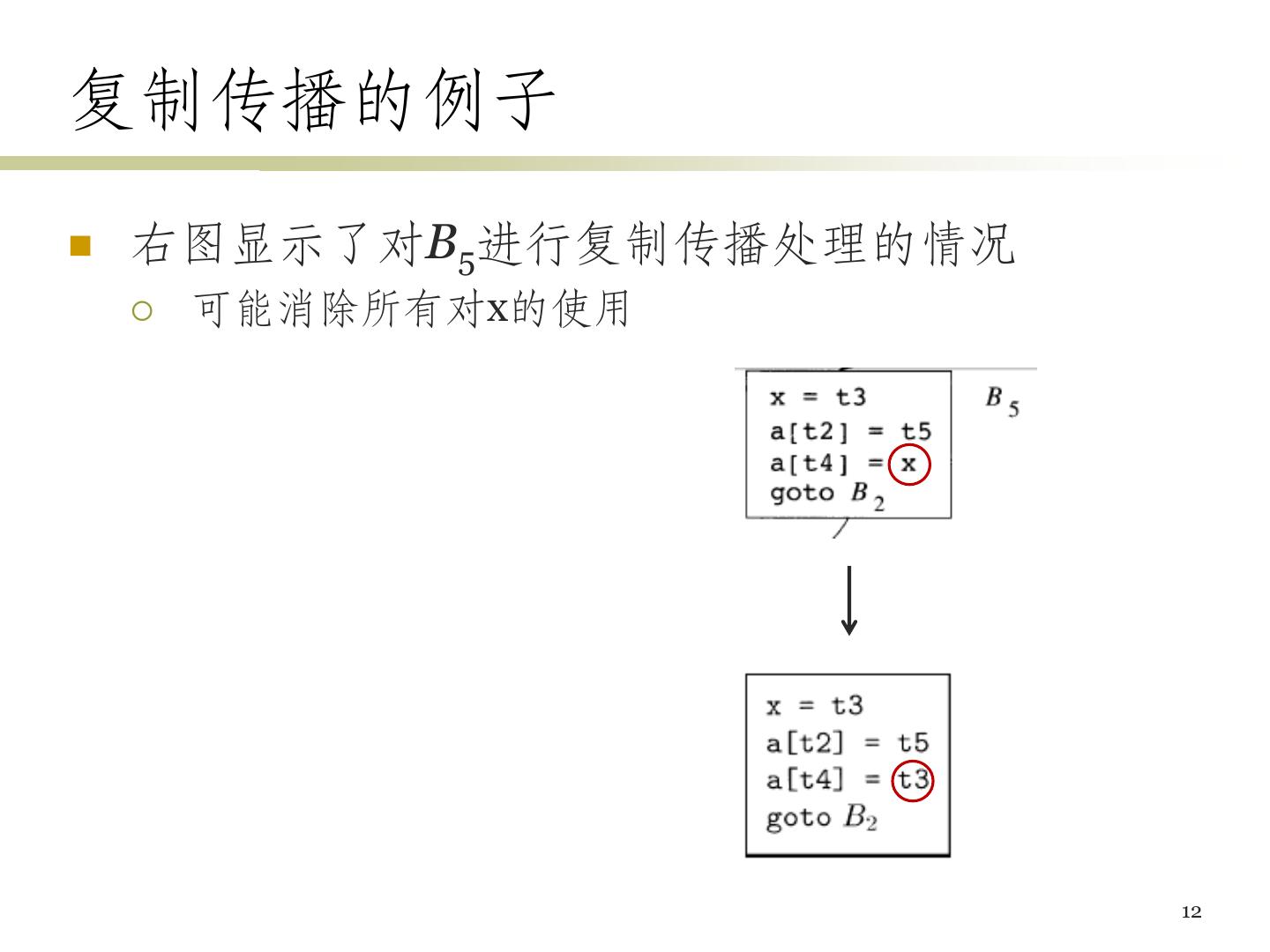

12.复制传播的例子  右图显示了对B5进行复制传播处理的情况  可能消除所有对x的使用 12

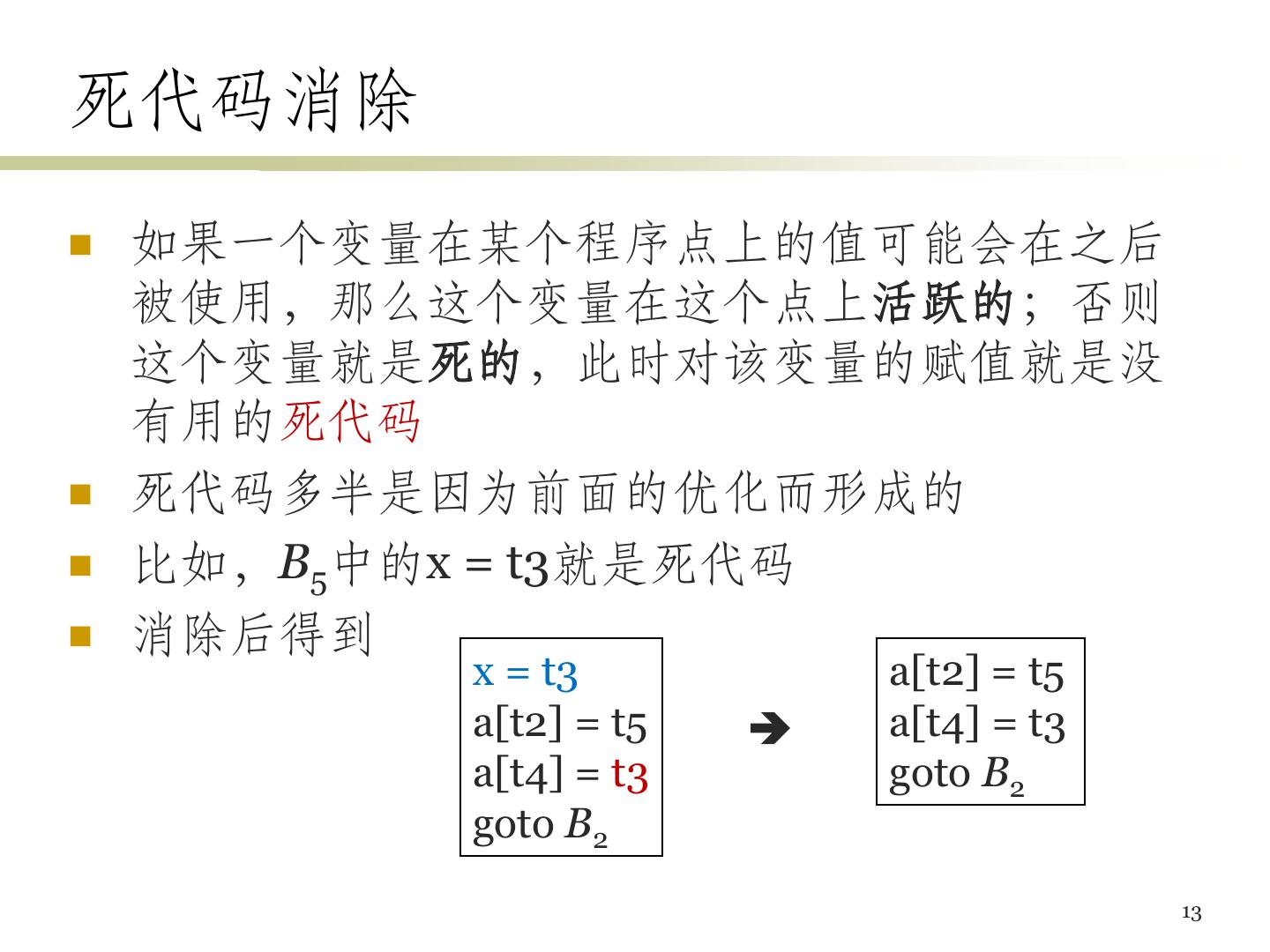

13.死代码消除  如果一个变量在某个程序点上的值可能会在之后 被使用,那么这个变量在这个点上活跃的;否则 这个变量就是死的,此时对该变量的赋值就是没 有用的死代码  死代码多半是因为前面的优化而形成的  比如,B5中的x = t3就是死代码  消除后得到 x = t3 a[t2] = t5 a[t2] = t5  a[t4] = t3 a[t4] = t3 goto B2 goto B2 13

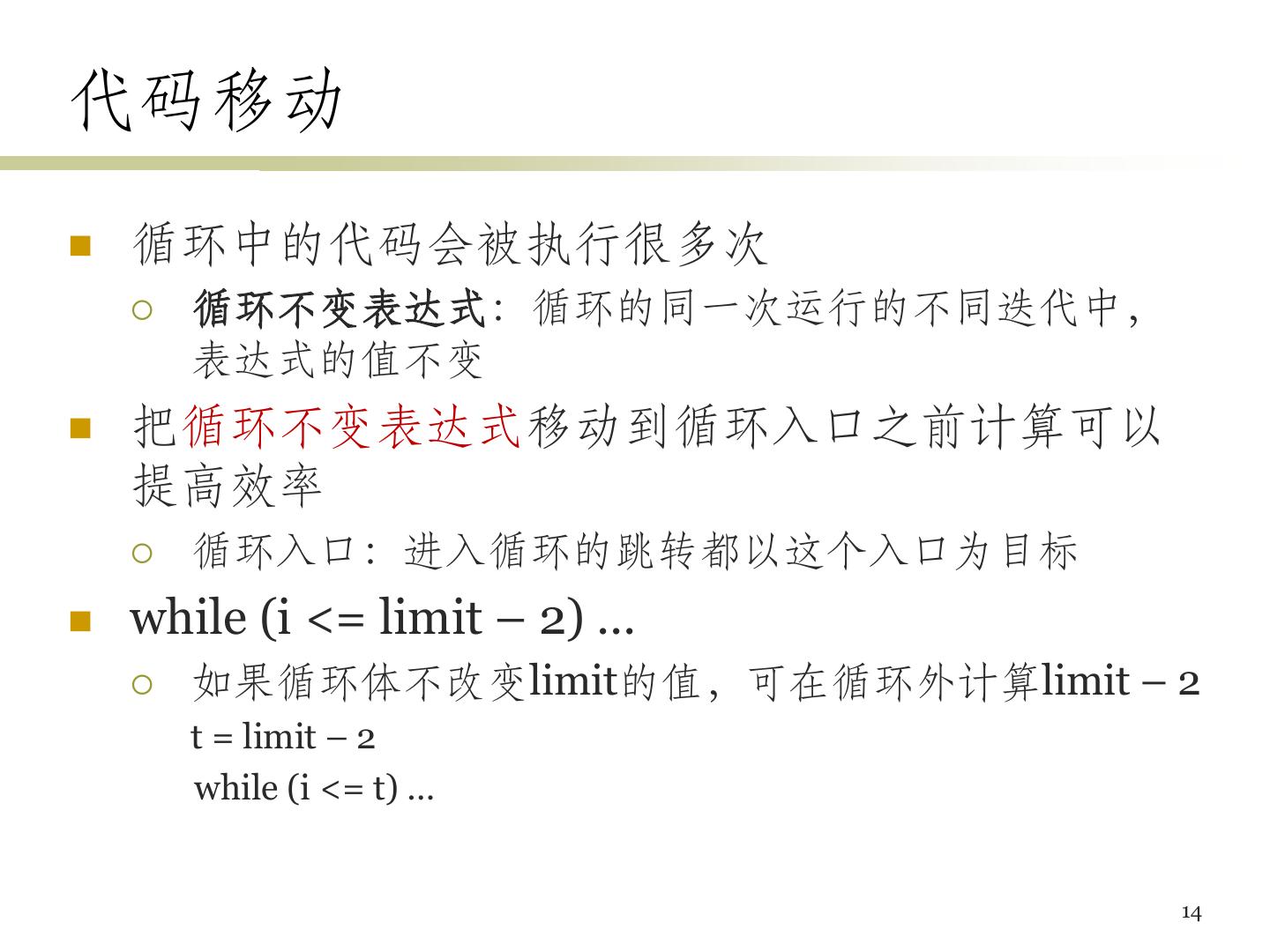

14.代码移动  循环中的代码会被执行很多次  循环不变表达式:循环的同一次运行的不同迭代中, 表达式的值不变  把循环不变表达式移动到循环入口之前计算可以 提高效率  循环入口:进入循环的跳转都以这个入口为目标  while (i <= limit – 2) …  如果循环体不改变limit的值,可在循环外计算limit – 2 t = limit – 2 while (i <= t) … 14

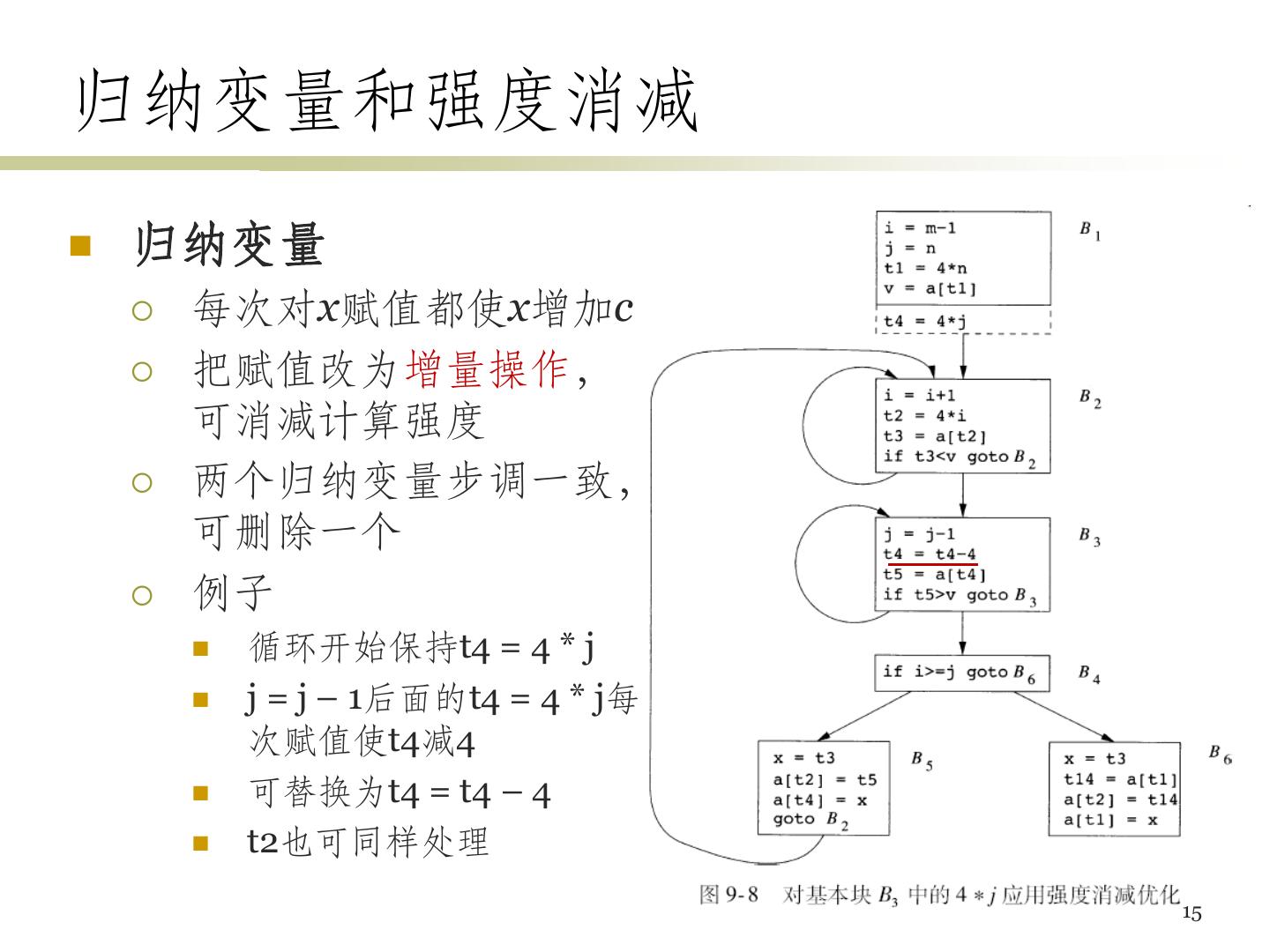

15.归纳变量和强度消减  归纳变量  每次对x赋值都使x增加c  把赋值改为增量操作, 可消减计算强度  两个归纳变量步调一致, 可删除一个  例子  循环开始保持t4 = 4 * j  j = j – 1后面的t4 = 4 * j每 次赋值使t4减4  可替换为t4 = t4 – 4  t2也可同样处理 15

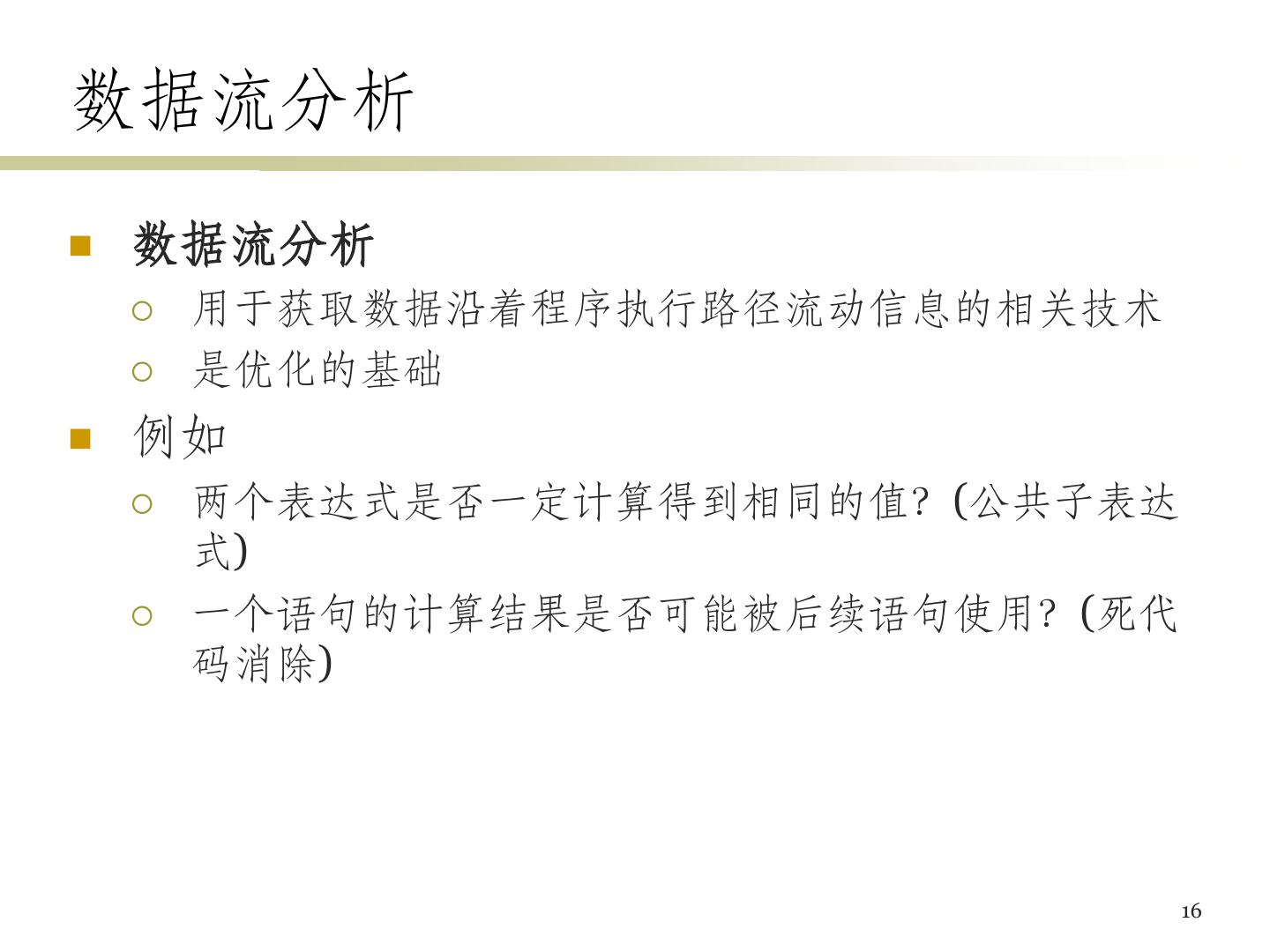

16.数据流分析  数据流分析  用于获取数据沿着程序执行路径流动信息的相关技术  是优化的基础  例如  两个表达式是否一定计算得到相同的值?(公共子表达 式)  一个语句的计算结果是否可能被后续语句使用?(死代 码消除) 16

17.数据流抽象 (1)  程序点  三地址语句之前或之后的位置  基本块内部:一个语句之后的程序点等于下一个语句 之前的程序点  如果流图中有B1到B2的边,那么B2的第一个语句之前 的点可能紧跟在B1的最后语句之后的点后面执行  从p1到pn的执行路径:p1, p2, …, pn  要么pi是一个语句之前的点,且pi+1是该语句之后的点  要么pi是某个基本块的结尾,且pi+1是该基本块的某个 后继的开头 17

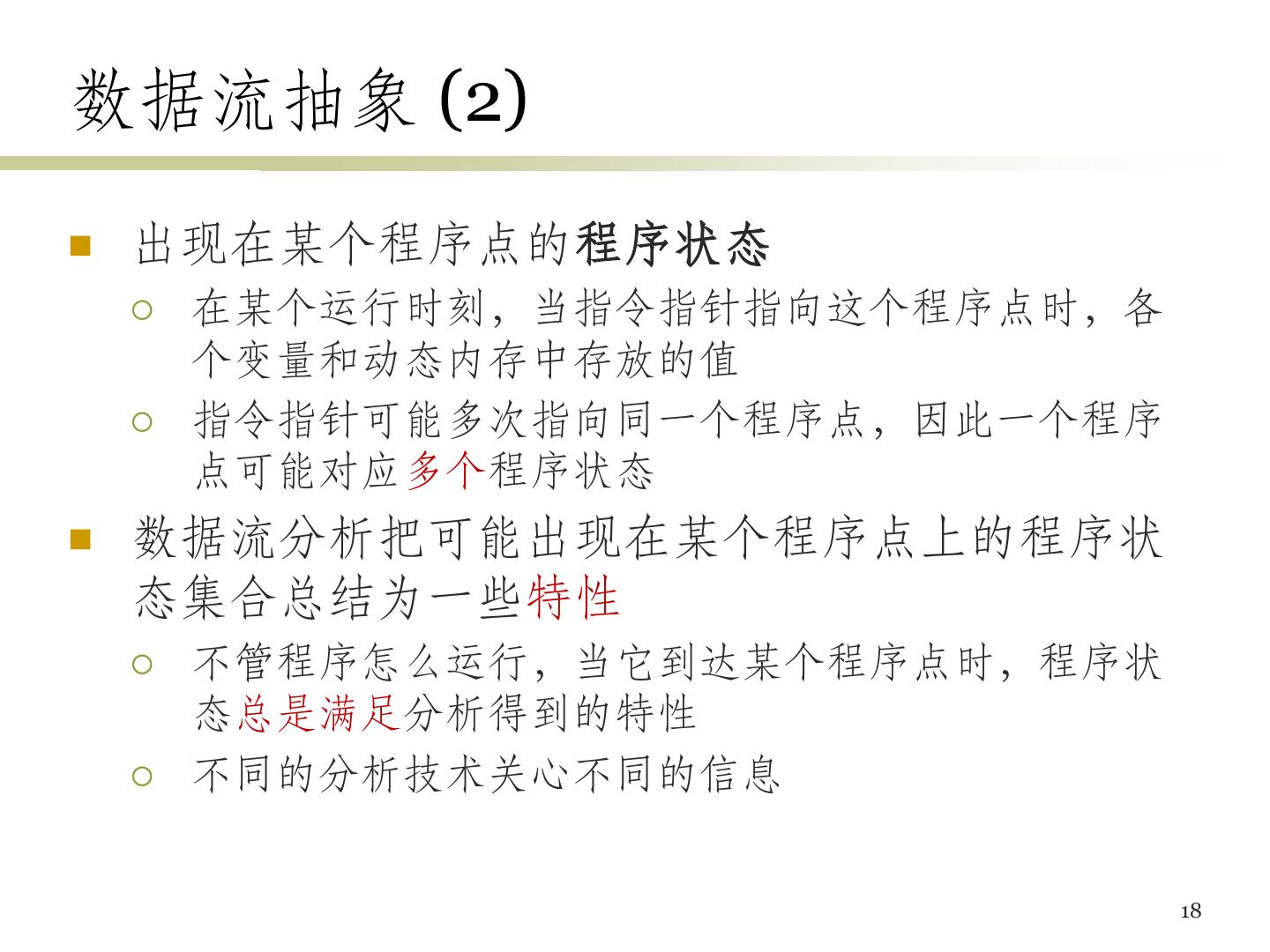

18.数据流抽象 (2)  出现在某个程序点的程序状态  在某个运行时刻,当指令指针指向这个程序点时,各 个变量和动态内存中存放的值  指令指针可能多次指向同一个程序点,因此一个程序 点可能对应多个程序状态  数据流分析把可能出现在某个程序点上的程序状 态集合总结为一些特性  不管程序怎么运行,当它到达某个程序点时,程序状 态总是满足分析得到的特性  不同的分析技术关心不同的信息 18

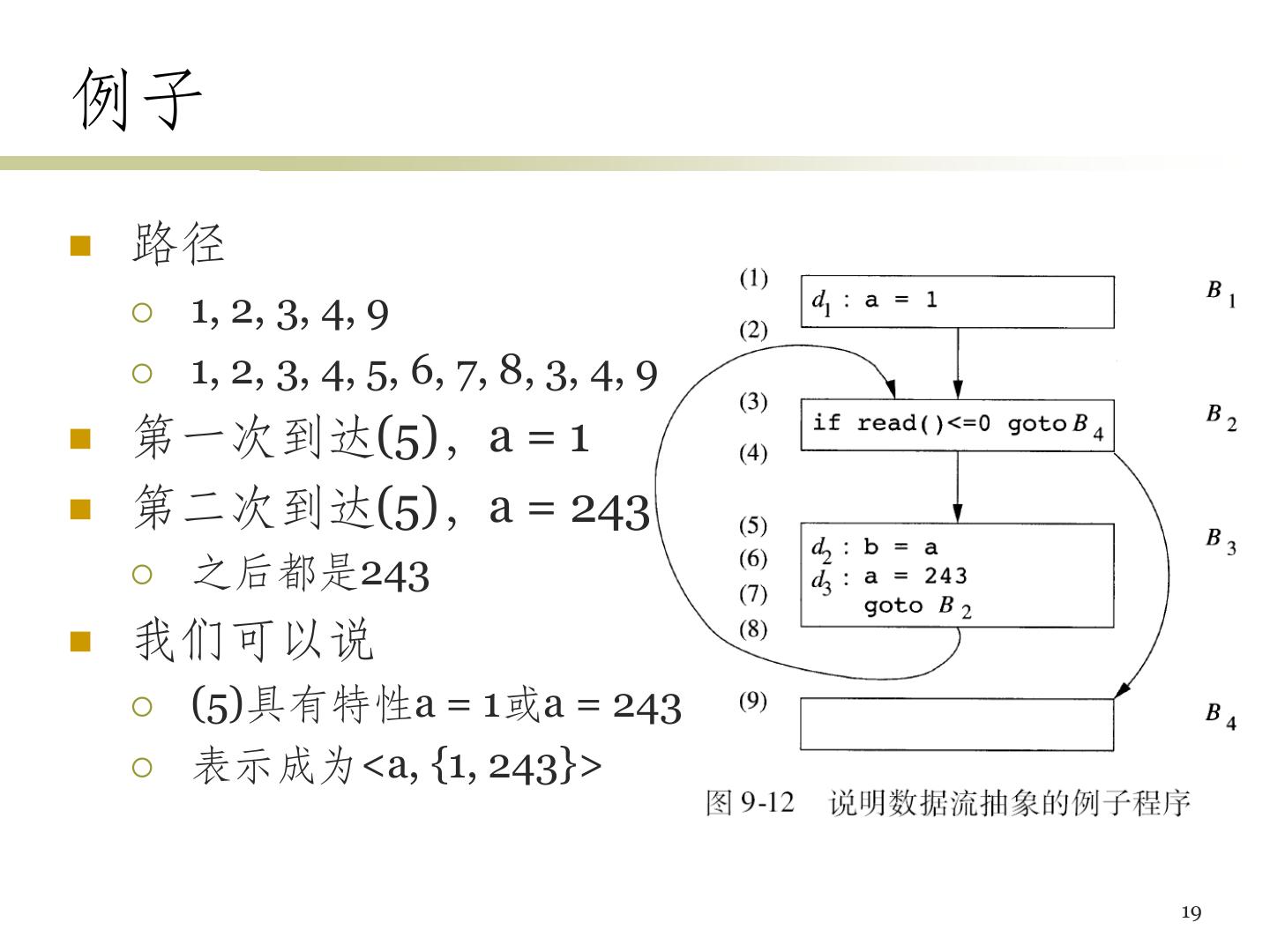

19.例子  路径  1, 2, 3, 4, 9  1, 2, 3, 4, 5, 6, 7, 8, 3, 4, 9  第一次到达(5),a = 1  第二次到达(5),a = 243  之后都是243  我们可以说  (5)具有特性a = 1或a = 243  表示成为<a, {1, 243}> 19

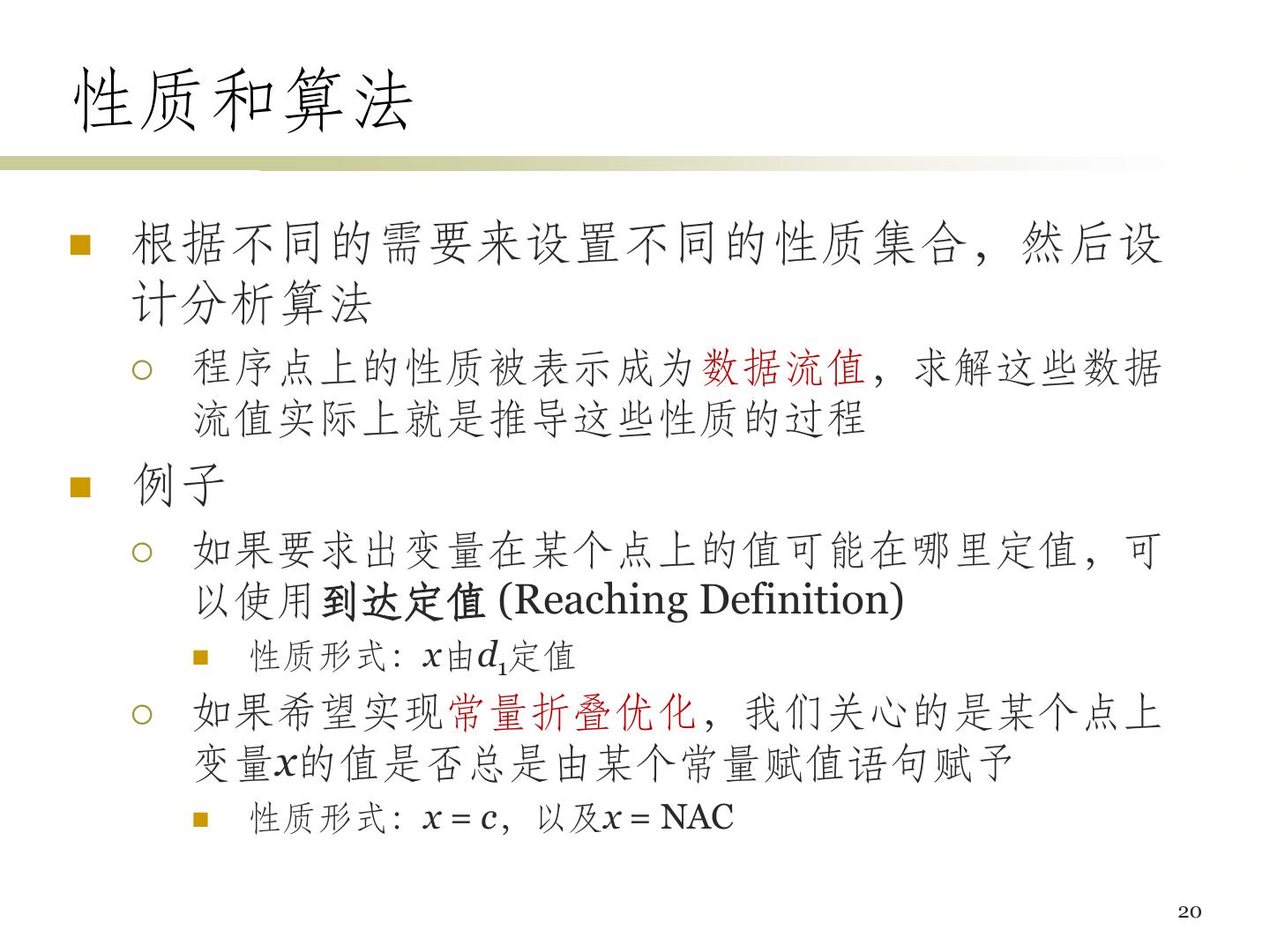

20.性质和算法  根据不同的需要来设置不同的性质集合,然后设 计分析算法  程序点上的性质被表示成为数据流值,求解这些数据 流值实际上就是推导这些性质的过程  例子  如果要求出变量在某个点上的值可能在哪里定值,可 以使用到达定值 (Reaching Definition)  性质形式:x由d1定值  如果希望实现常量折叠优化,我们关心的是某个点上 变量x的值是否总是由某个常量赋值语句赋予  性质形式:x = c,以及x = NAC 20

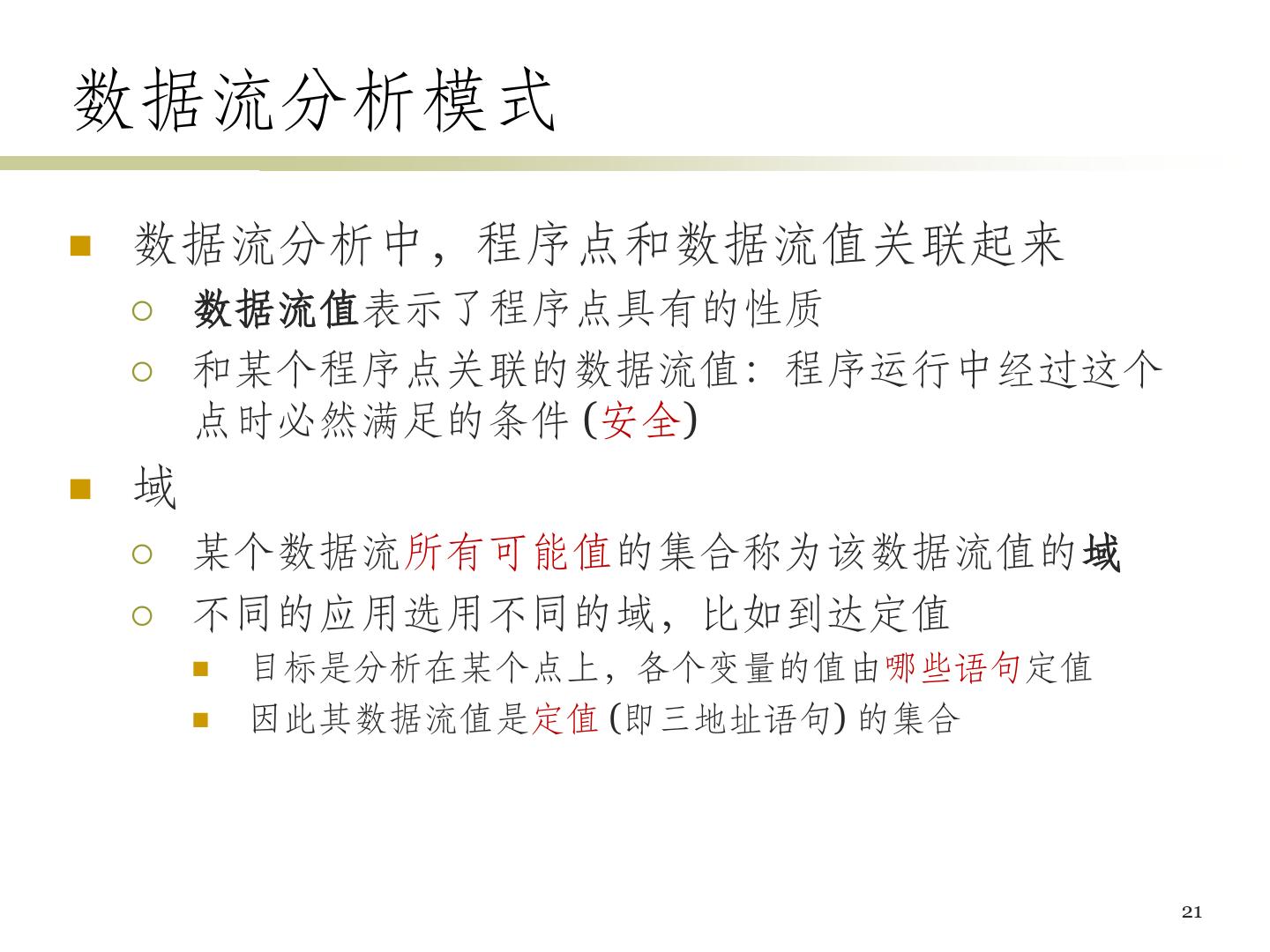

21.数据流分析模式  数据流分析中,程序点和数据流值关联起来  数据流值表示了程序点具有的性质  和某个程序点关联的数据流值:程序运行中经过这个 点时必然满足的条件 (安全)  域  某个数据流所有可能值的集合称为该数据流值的域  不同的应用选用不同的域,比如到达定值  目标是分析在某个点上,各个变量的值由哪些语句定值  因此其数据流值是定值 (即三地址语句) 的集合 21

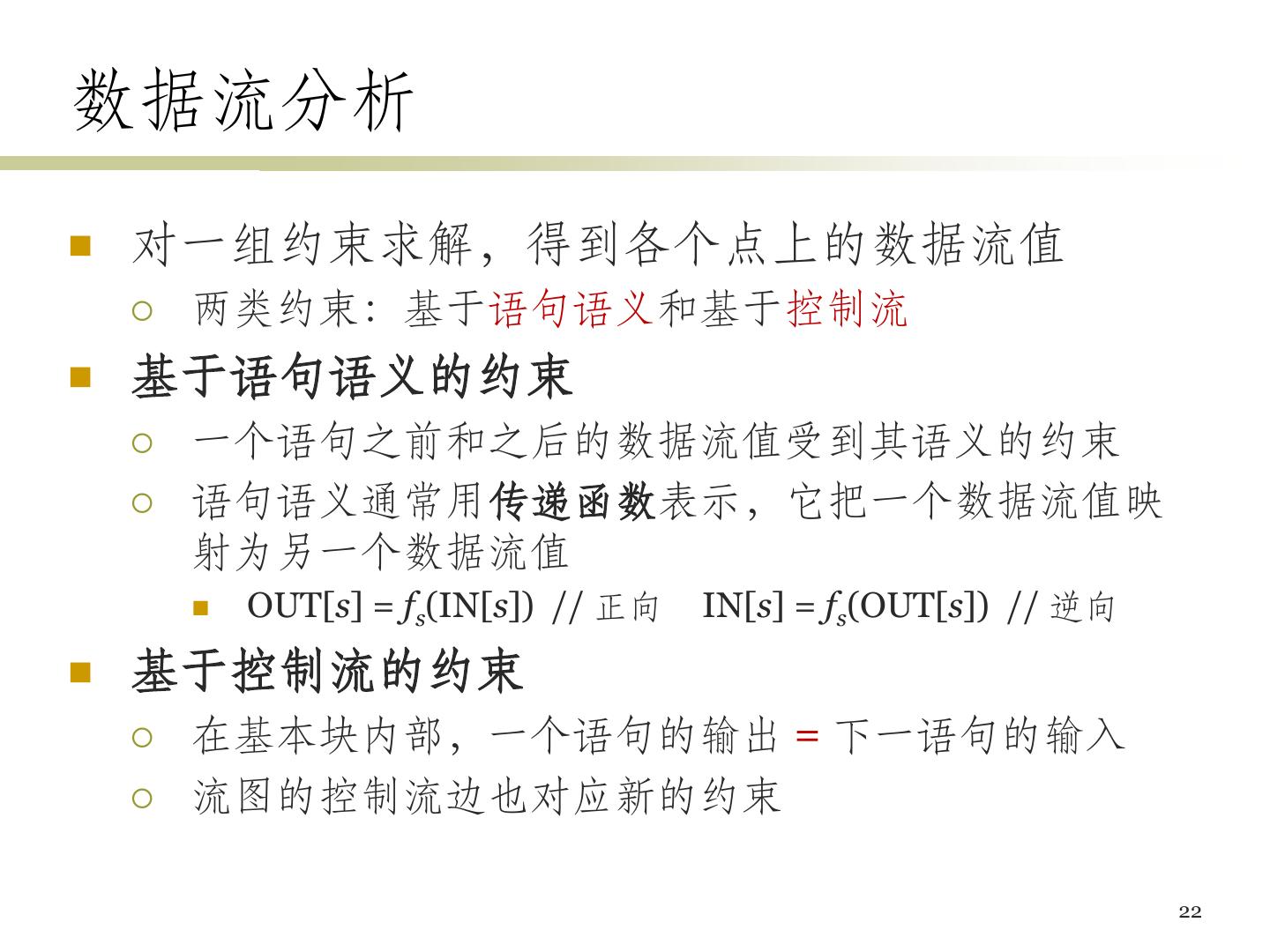

22.数据流分析  对一组约束求解,得到各个点上的数据流值  两类约束:基于语句语义和基于控制流  基于语句语义的约束  一个语句之前和之后的数据流值受到其语义的约束  语句语义通常用传递函数表示,它把一个数据流值映 射为另一个数据流值  OUT[s] = fs(IN[s]) // 正向 IN[s] = fs(OUT[s]) // 逆向  基于控制流的约束  在基本块内部,一个语句的输出 = 下一语句的输入  流图的控制流边也对应新的约束 22

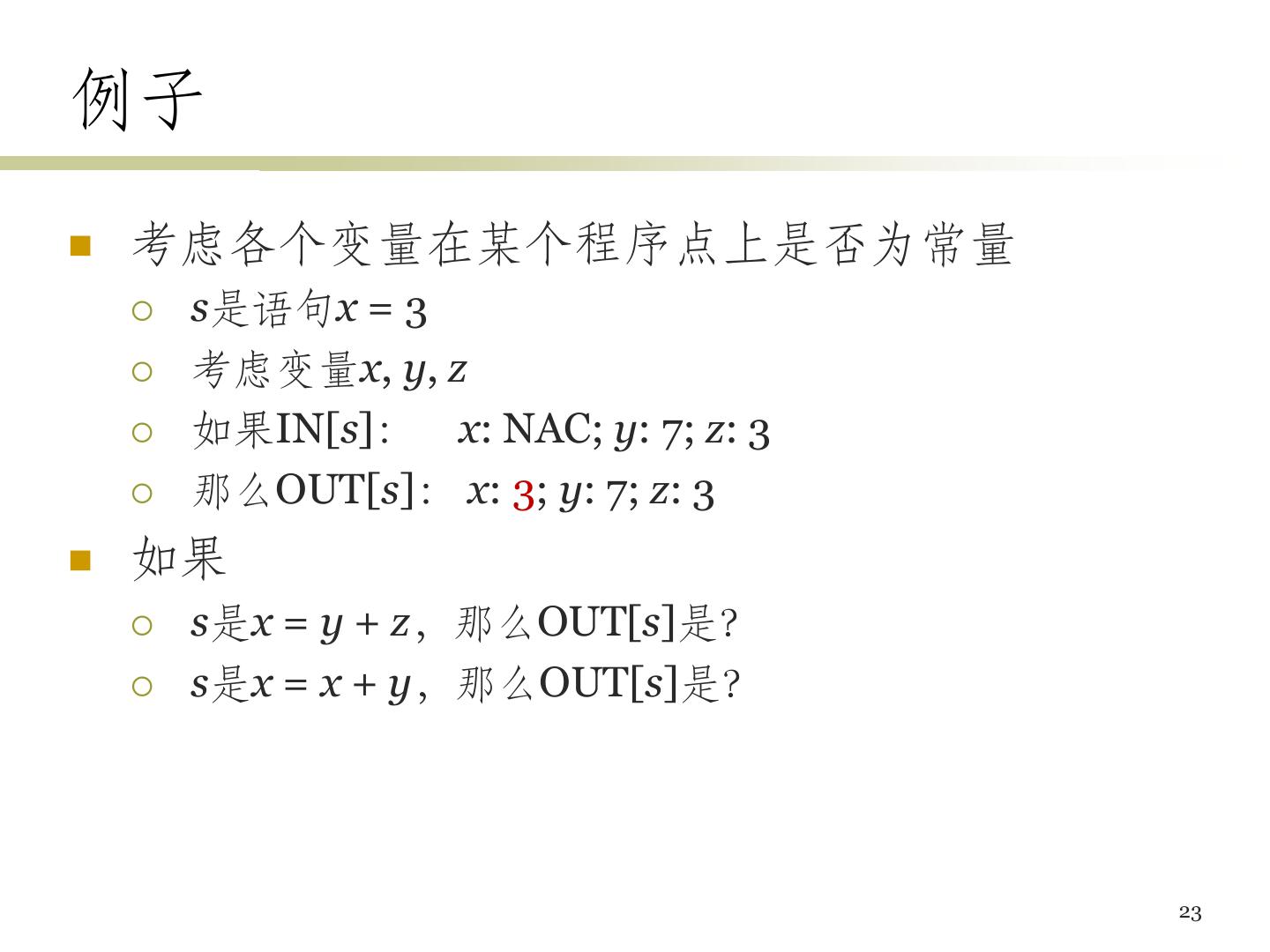

23.例子  考虑各个变量在某个程序点上是否为常量  s是语句x = 3  考虑变量x, y, z  如果IN[s]: x: NAC; y: 7; z: 3  那么OUT[s]: x: 3; y: 7; z: 3  如果  s是x = y + z,那么OUT[s]是?  s是x = x + y,那么OUT[s]是? 23

24.基本块内的数据流模式  基本块内的控制流非常简单  从头到尾不会中断  没有分支  基本块的效果就是各个语句的效果的复合  可以预先处理基本块内部的数据流关系,给出基 本块对应的传递函数  OUT[B] = fB(IN[B]) 或 IN[B] = fB(OUT[B])  设基本块包含语句s1, s2, …, sn  fB = fsn ◦ … ◦ fs2 ◦ fs1 24

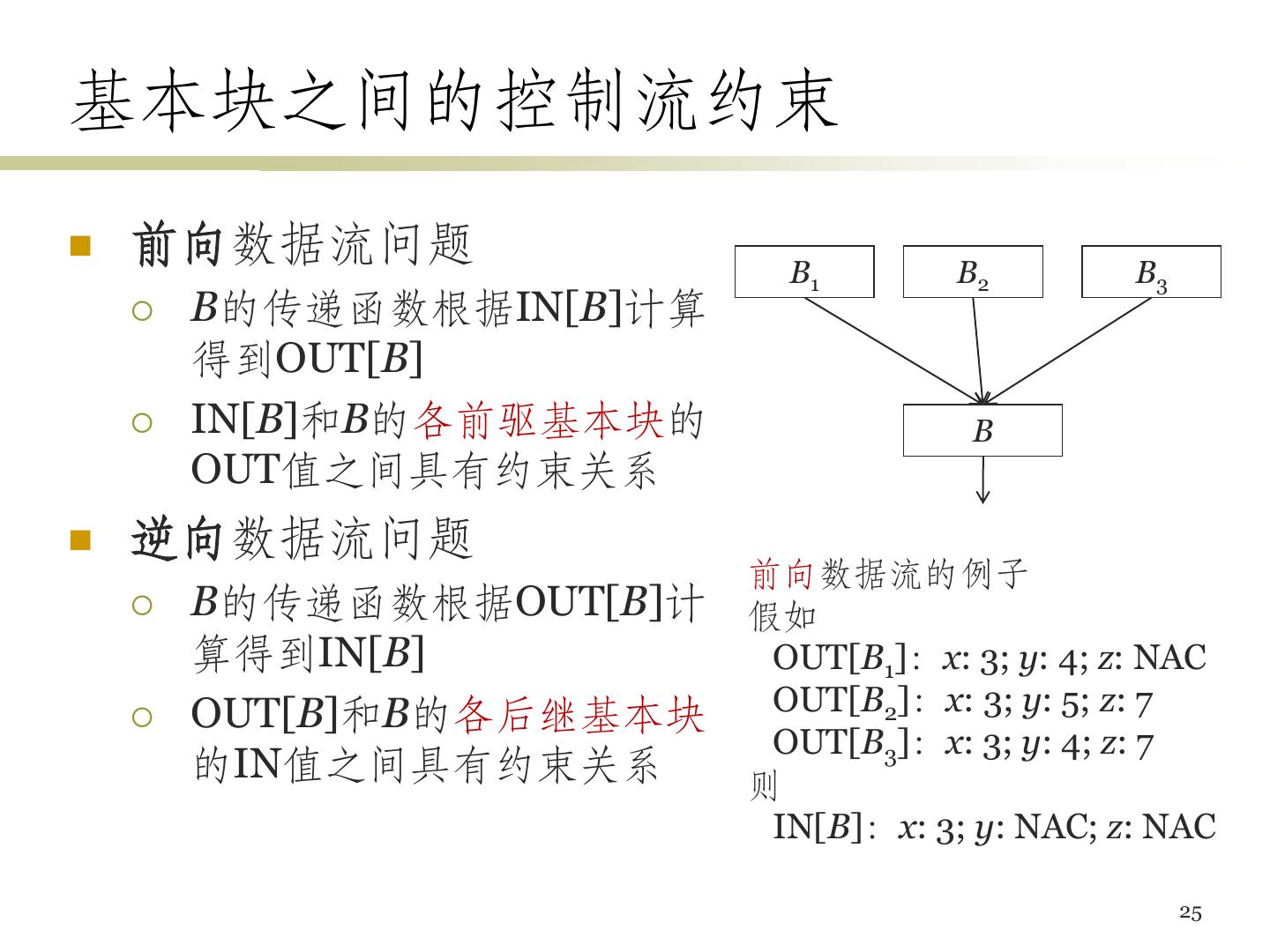

25.基本块之间的控制流约束  前向数据流问题 B1 B2 B3  B的传递函数根据IN[B]计算 得到OUT[B]  IN[B]和B的各前驱基本块的 B OUT值之间具有约束关系  逆向数据流问题 前向数据流的例子  B的传递函数根据OUT[B]计 假如 算得到IN[B] OUT[B1]:x: 3; y: 4; z: NAC  OUT[B]和B的各后继基本块 OUT[B2]:x: 3; y: 5; z: 7 OUT[B3]:x: 3; y: 4; z: 7 的IN值之间具有约束关系 则 IN[B]:x: 3; y: NAC; z: NAC 25

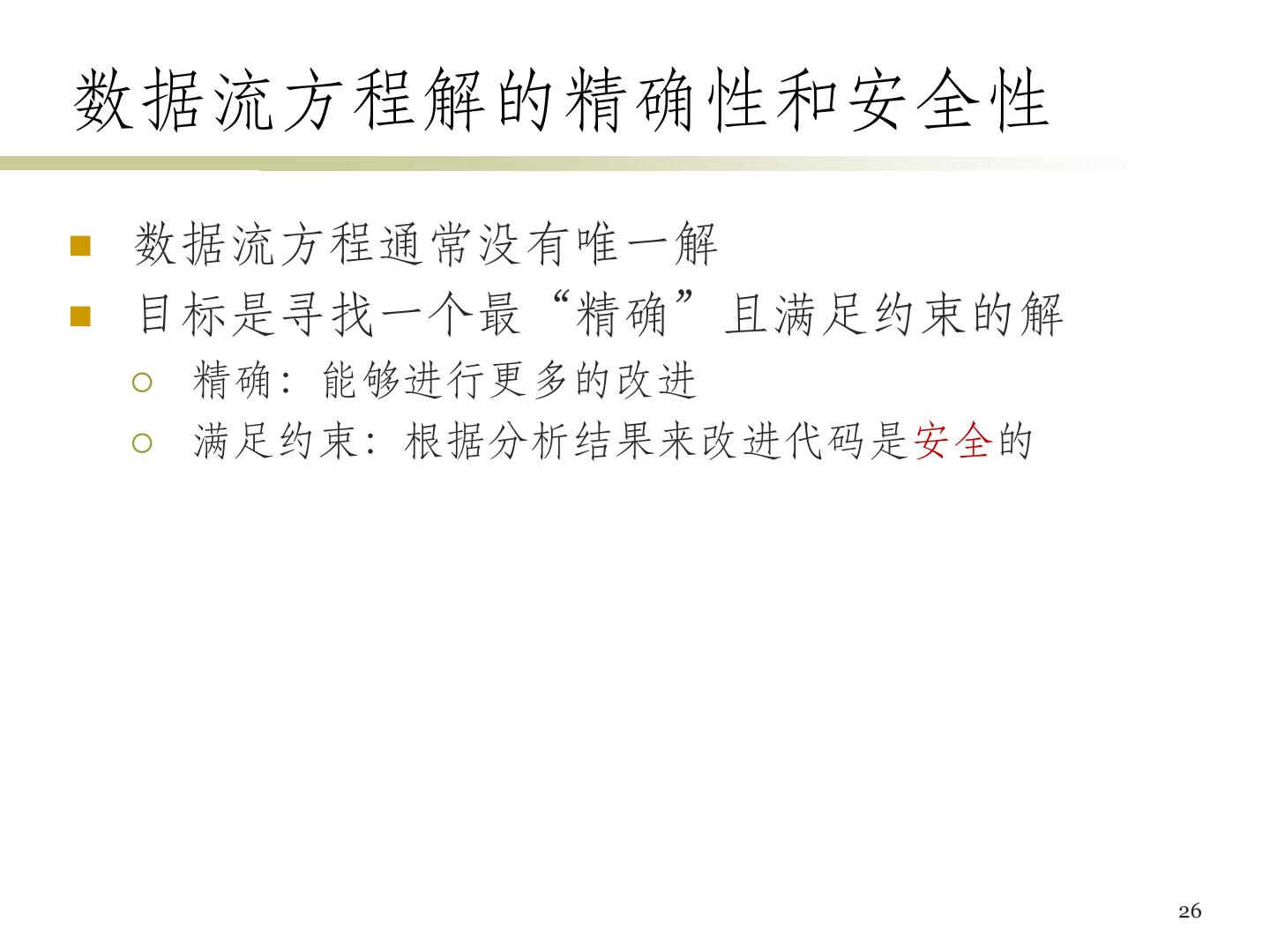

26.数据流方程解的精确性和安全性  数据流方程通常没有唯一解  目标是寻找一个最“精确”且满足约束的解  精确:能够进行更多的改进  满足约束:根据分析结果来改进代码是安全的 26

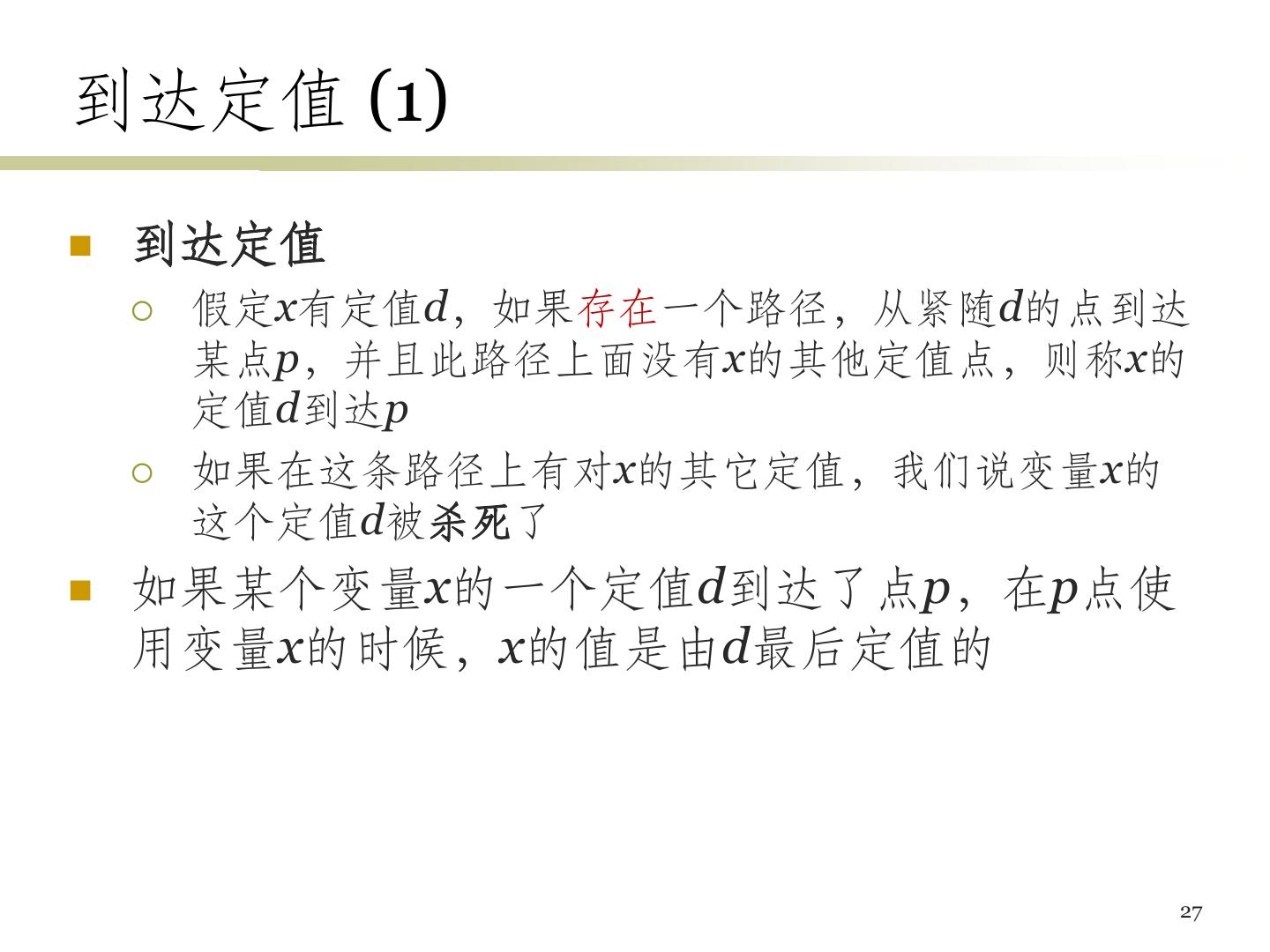

27.到达定值 (1)  到达定值  假定x有定值d,如果存在一个路径,从紧随d的点到达 某点p,并且此路径上面没有x的其他定值点,则称x的 定值d到达p  如果在这条路径上有对x的其它定值,我们说变量x的 这个定值d被杀死了  如果某个变量x的一个定值d到达了点p,在p点使 用变量x的时候,x的值是由d最后定值的 27

28.到达定值 (2)  到达定值的解允许不精确,但必须是安全的  分析得到的到达定值可能实际上不会到达  但是实际到达的一定被分析出来,否则不安全  比如确定x在p点是否为常量  忽略实际的到达定值使得变化的值被误认为常量,将 这些值替换为常量会引起错误,不安全  过多估计则相反 28

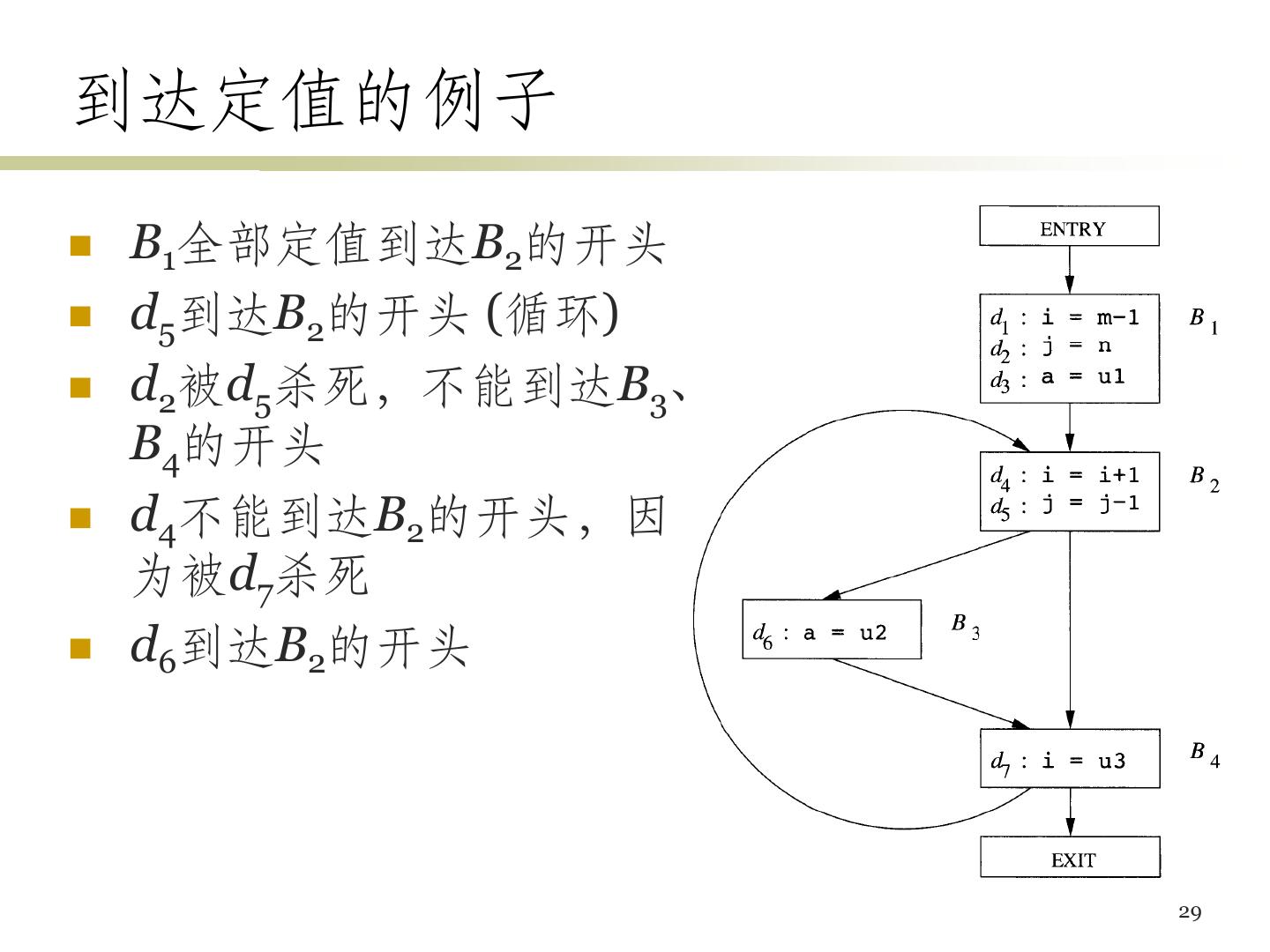

29.到达定值的例子  B1全部定值到达B2的开头  d5到达B2的开头 (循环)  d2被d5杀死,不能到达B3、 B4的开头  d4不能到达B2的开头,因 为被d7杀死  d6到达B2的开头 29
