03 计算机体系结构--流水线技术

这一节是中国科学技术大学周学海教授所讲授的计算机体系结构中的流水线技术部分。这一节的主要内容便是讲了流水线的基本概念以及MIPS基本流水线,还讲了 MIPS中多周期操作的处理,最后给我们介绍了一个重要的例子--MIPS R4000流水线。
展开查看详情

1.计算机体系结构 周学海 xhzhou@ustc.edu.cn 0551-63606864 中国科学技术大学

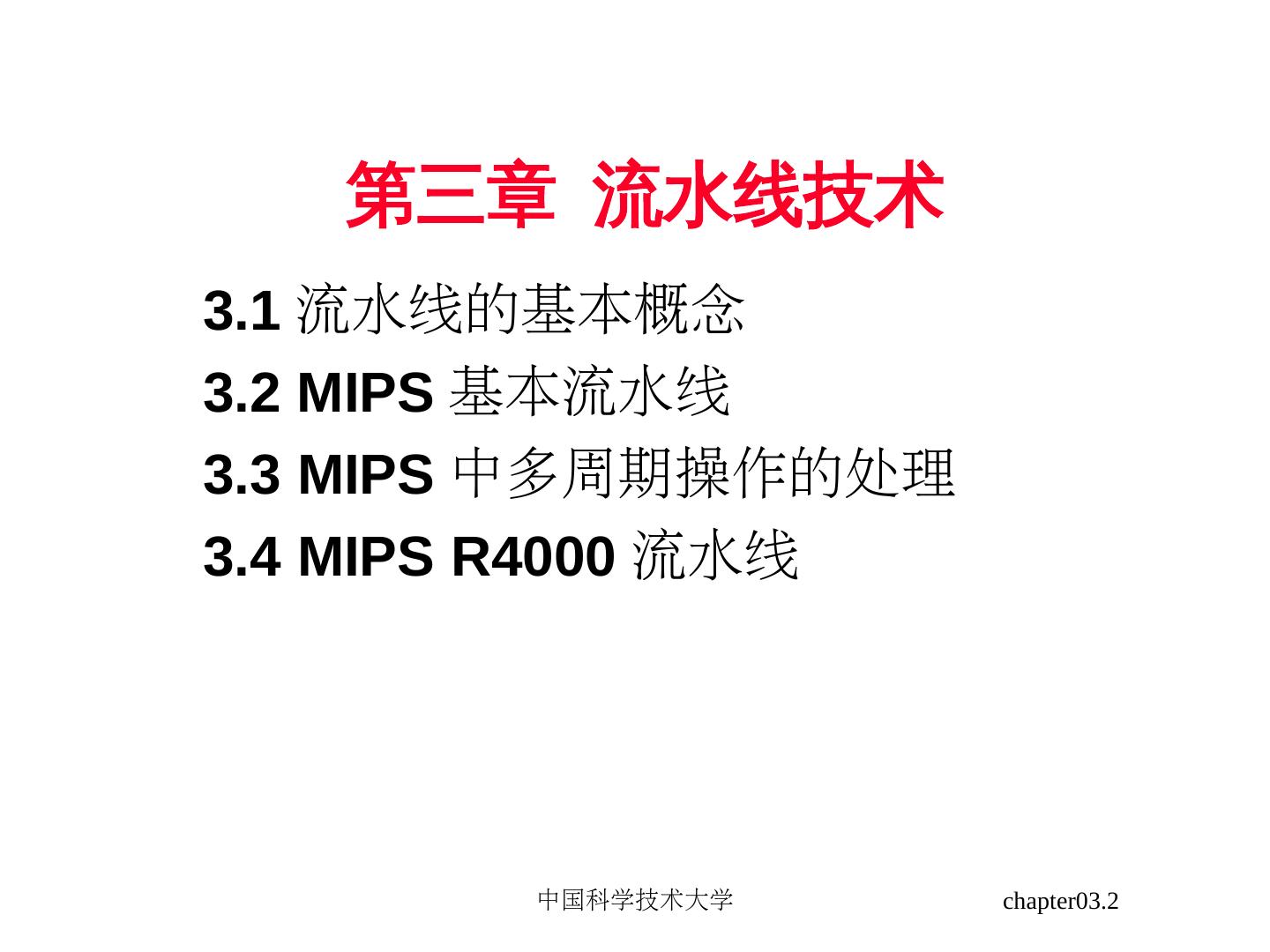

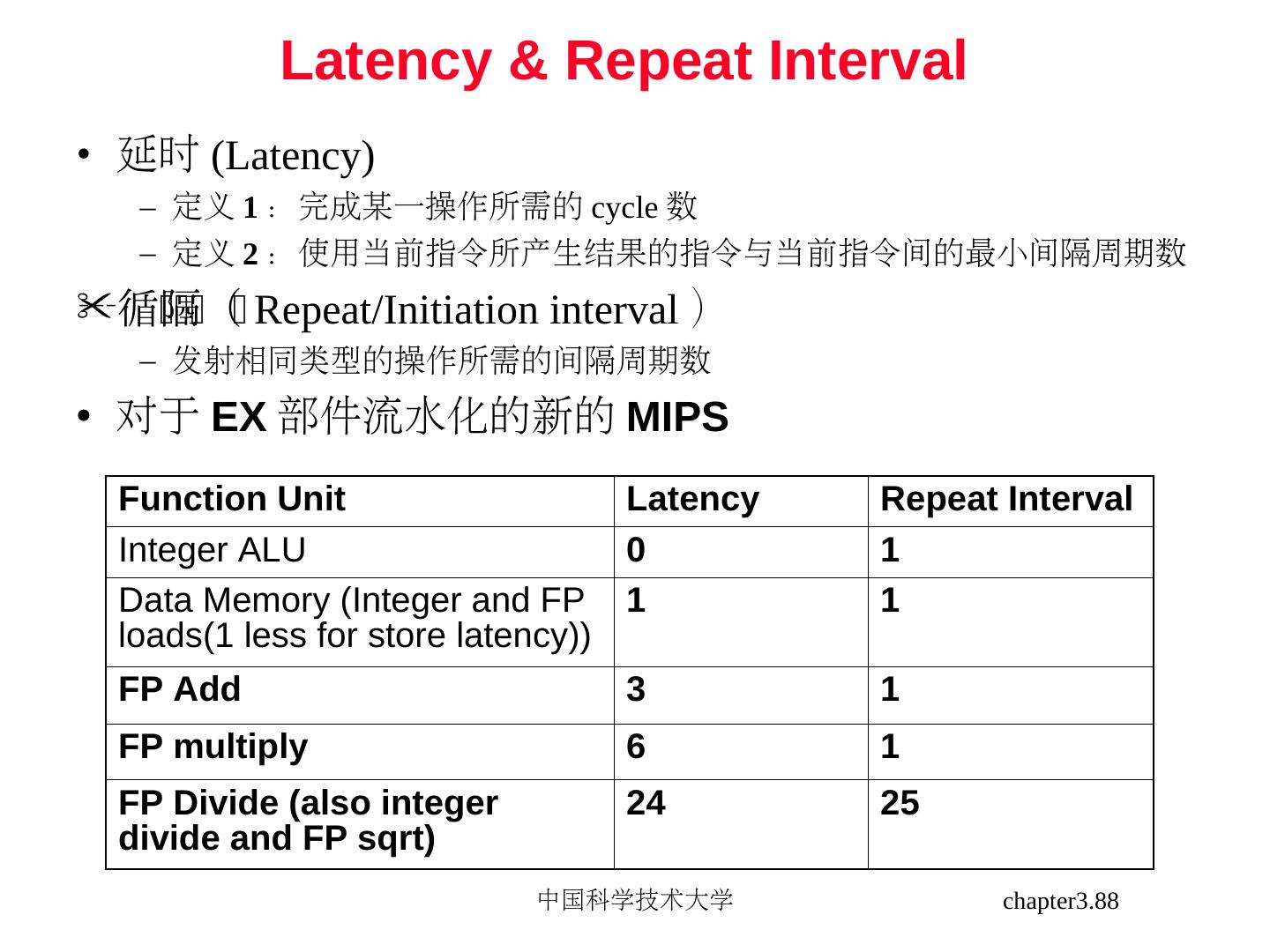

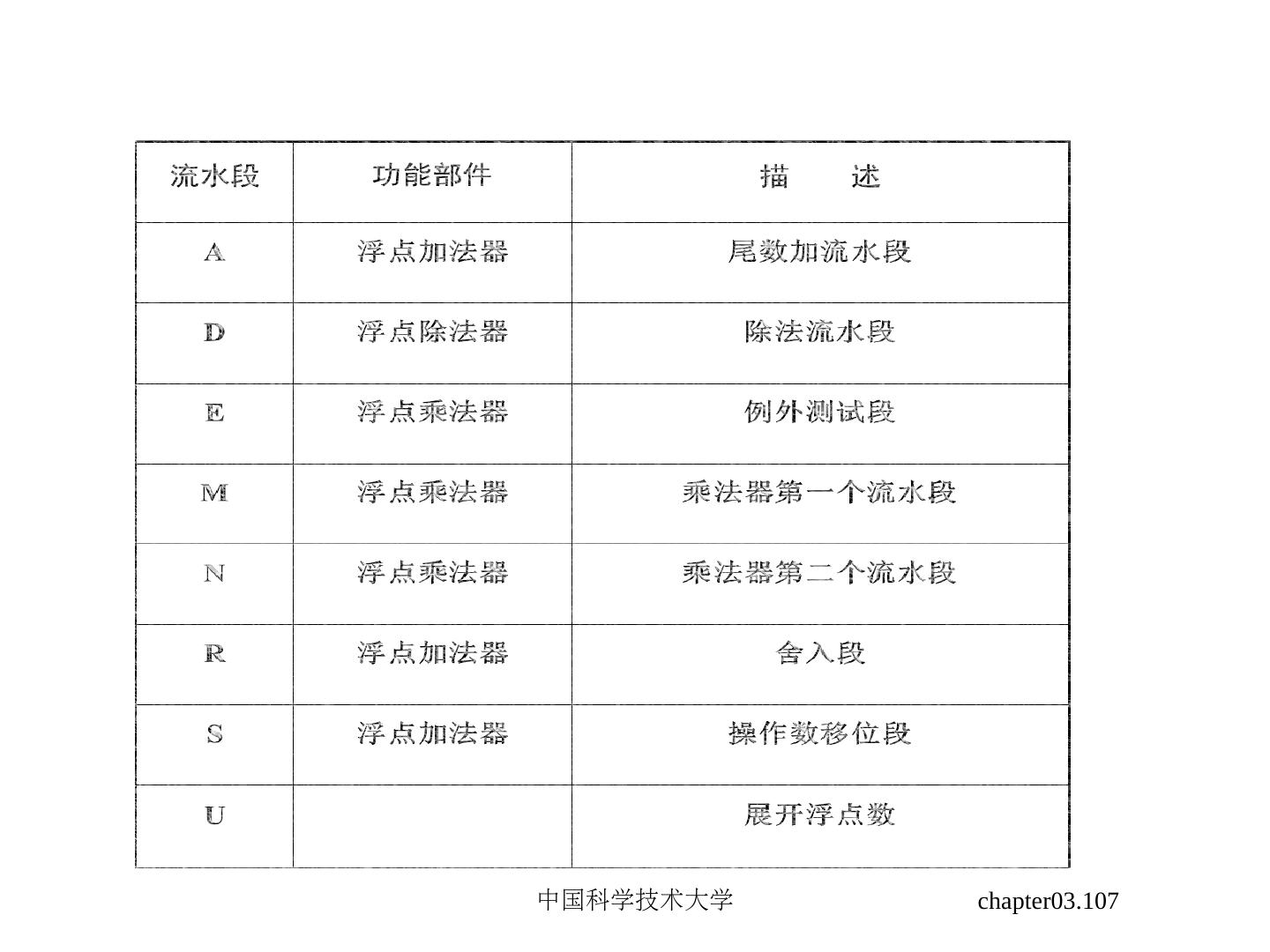

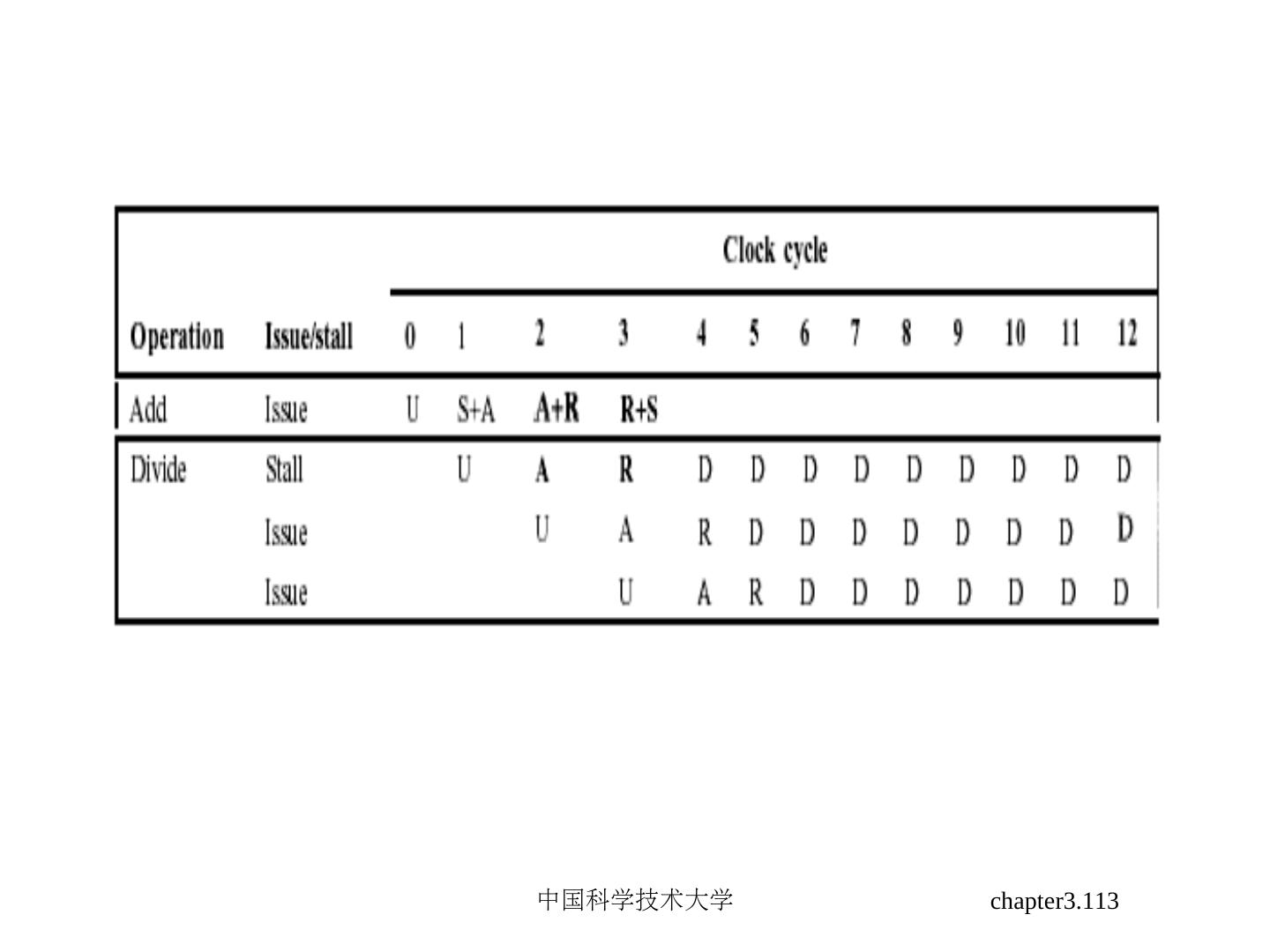

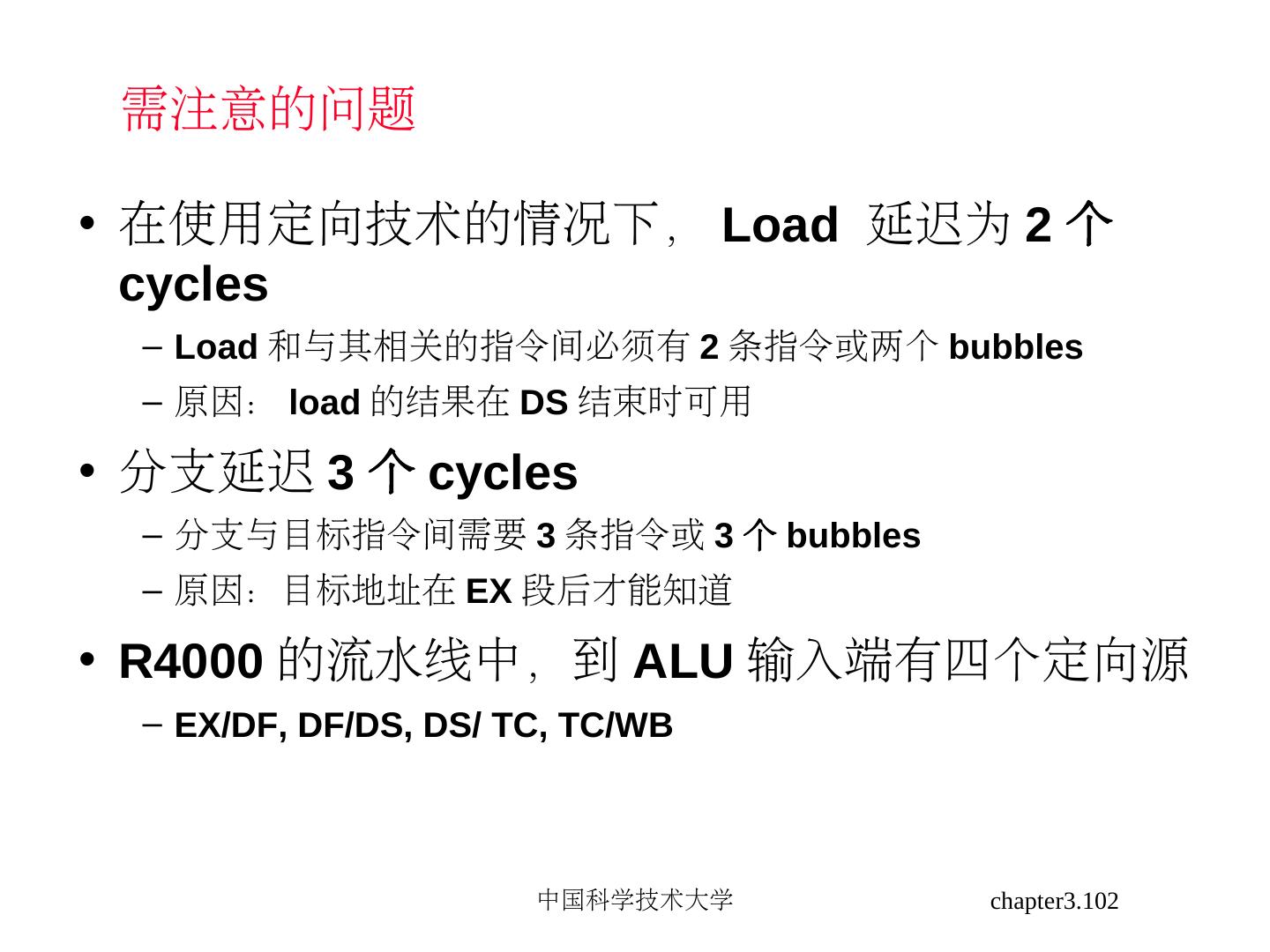

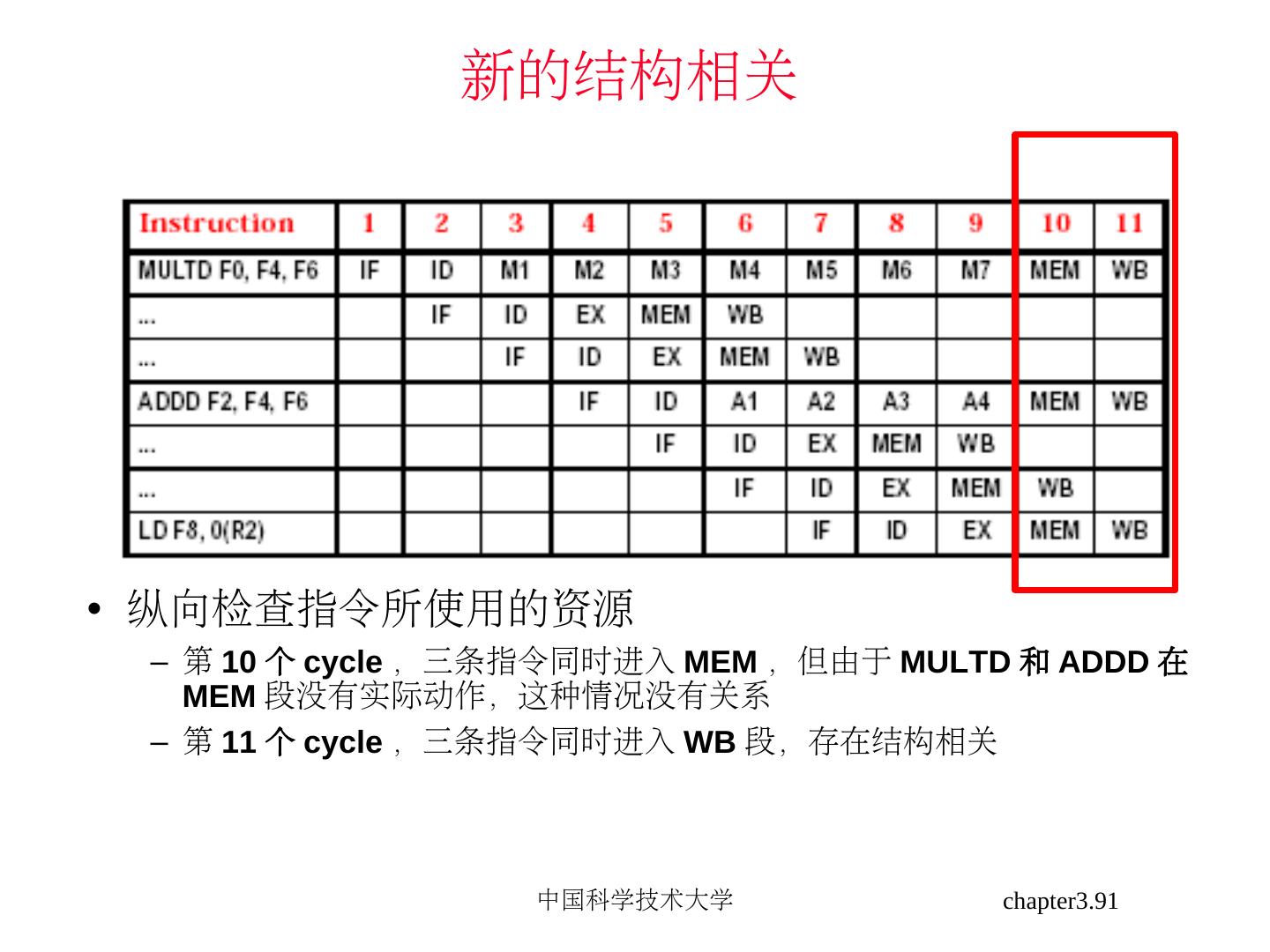

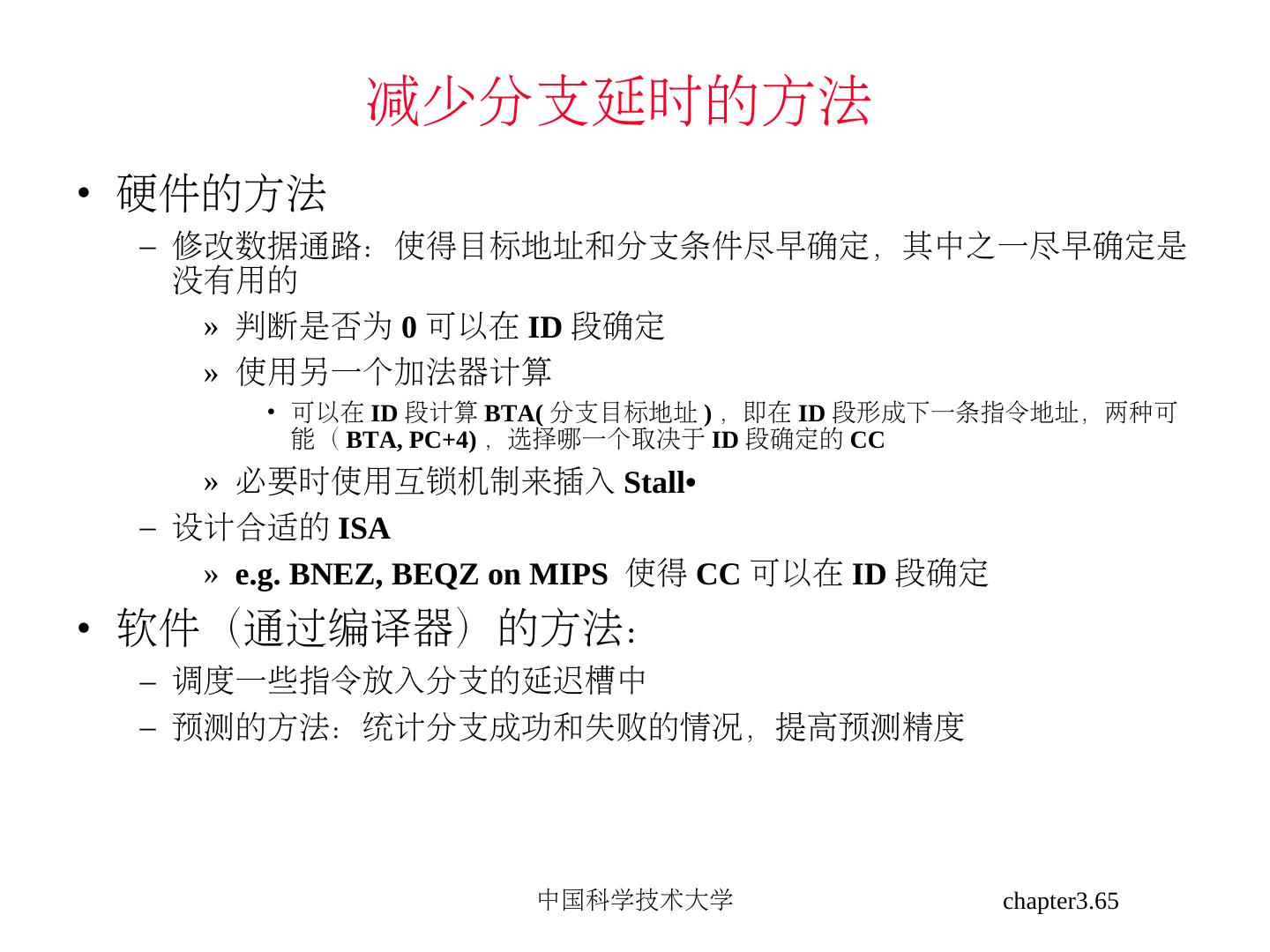

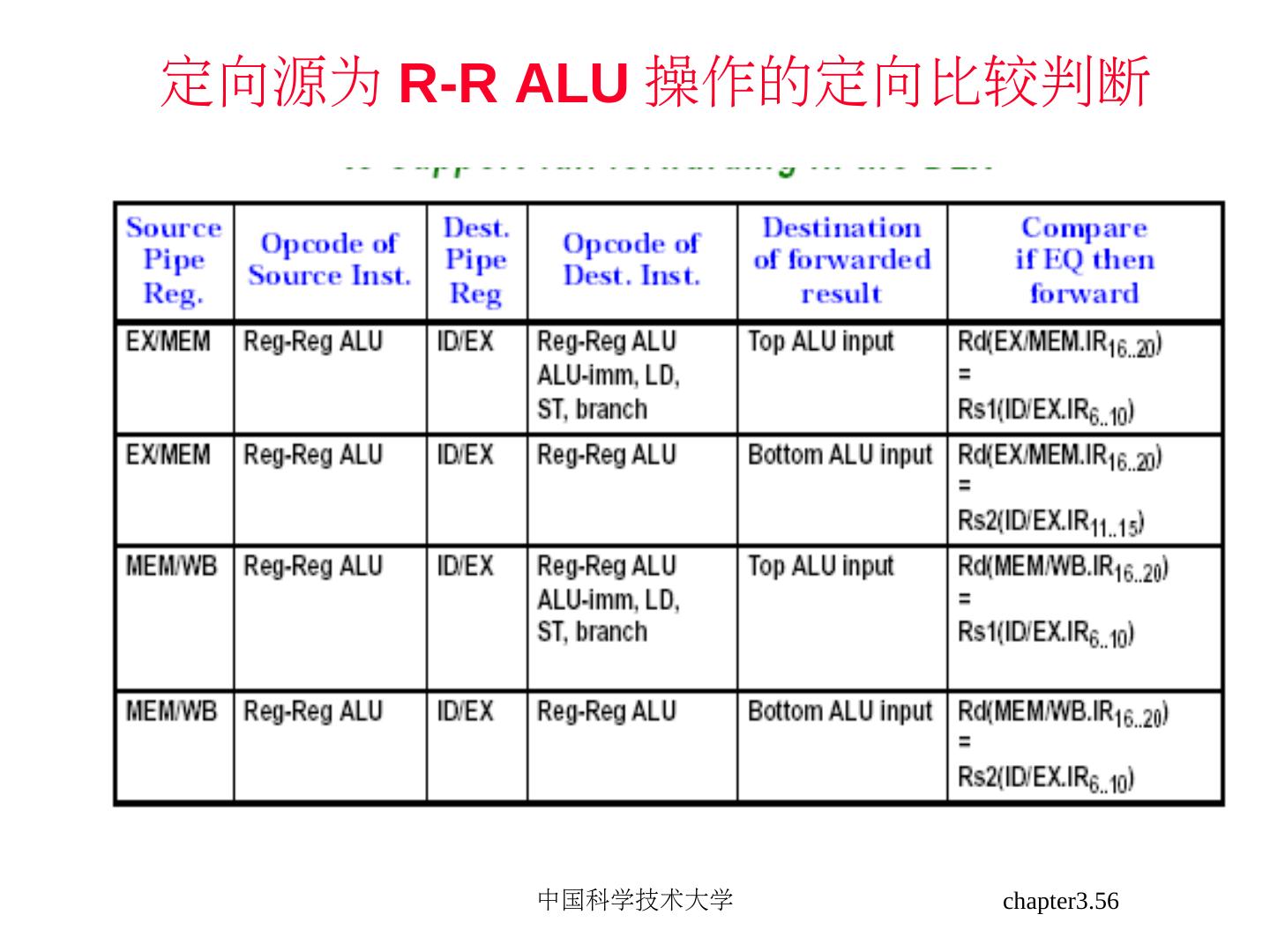

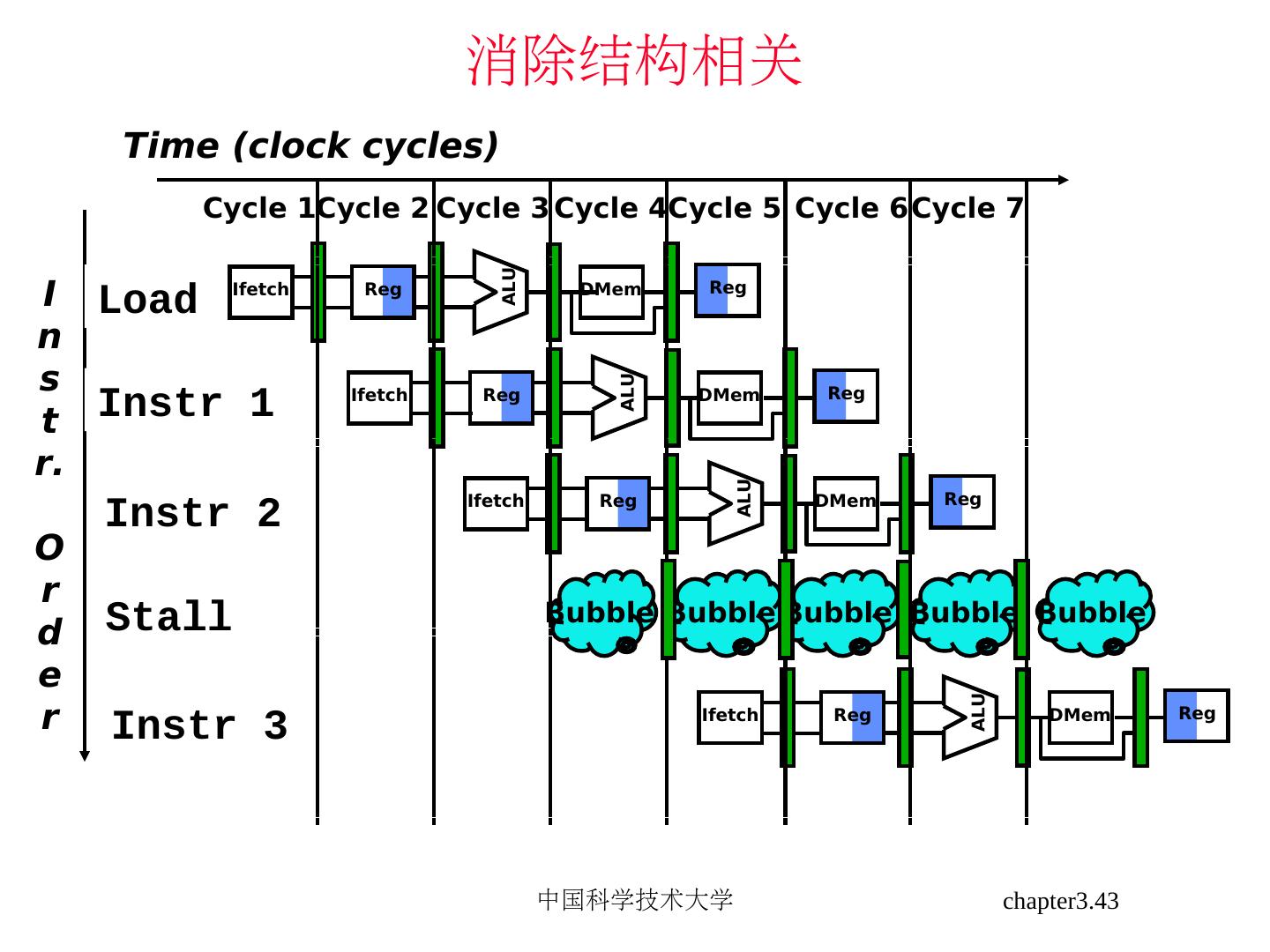

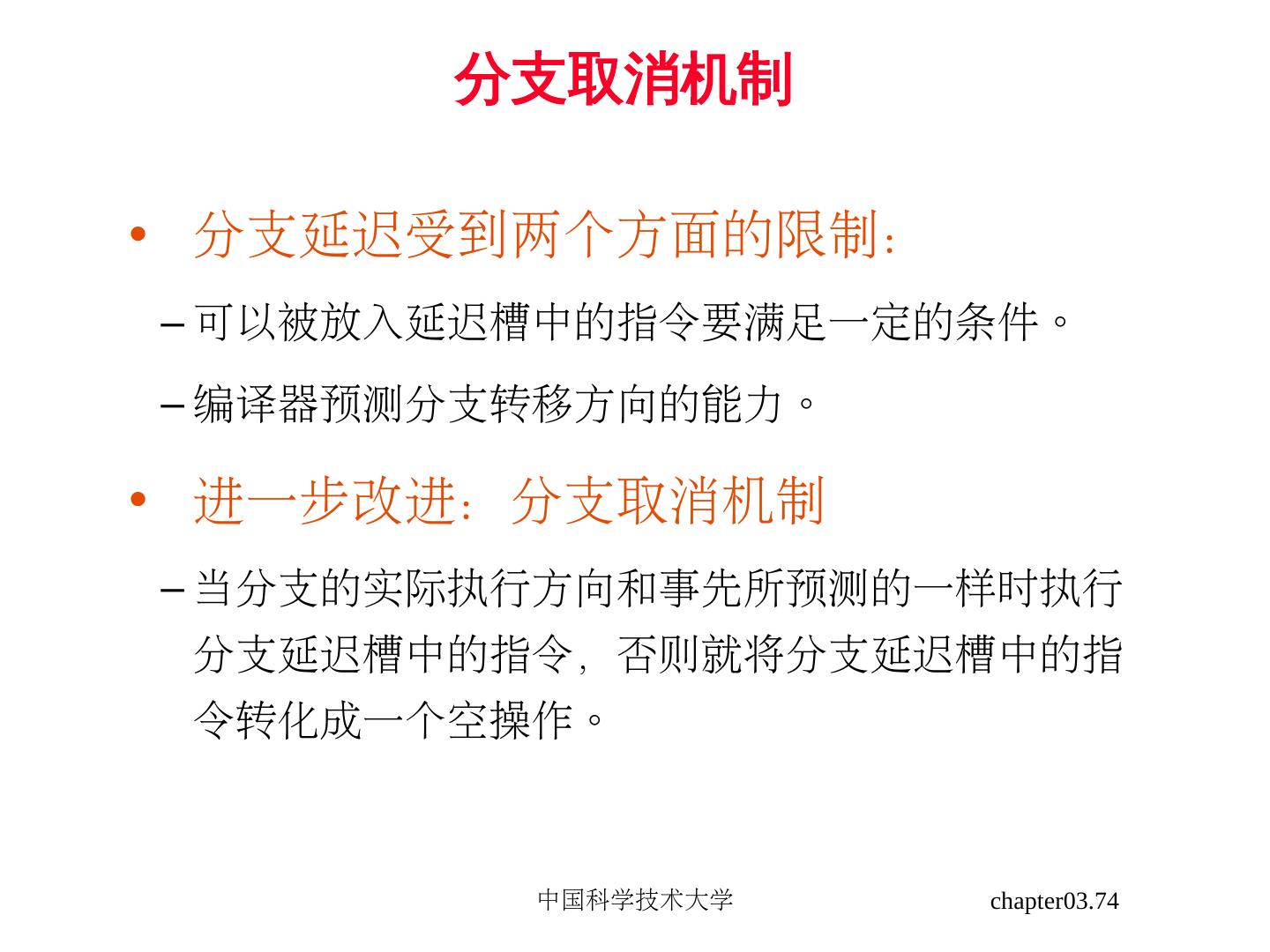

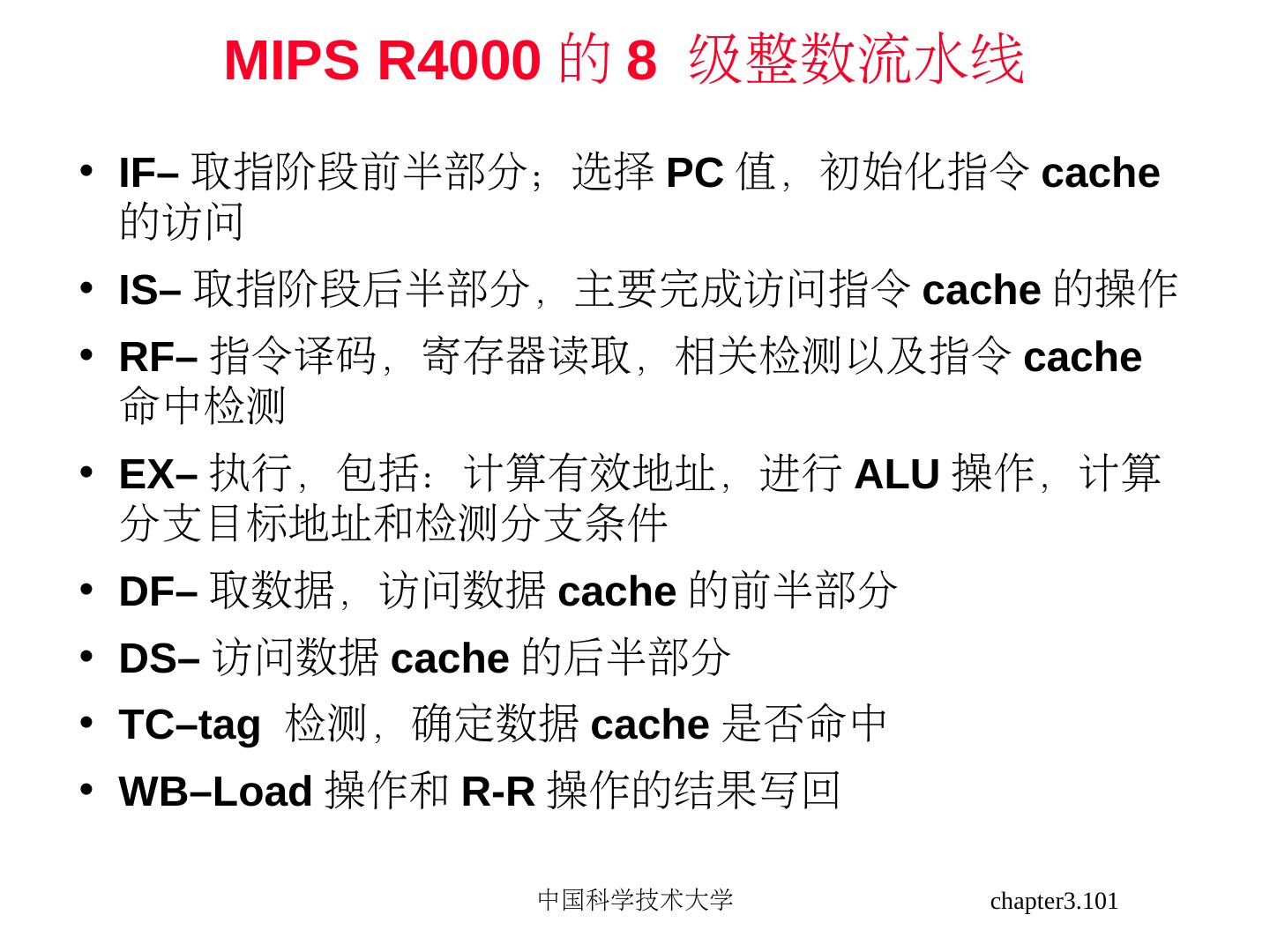

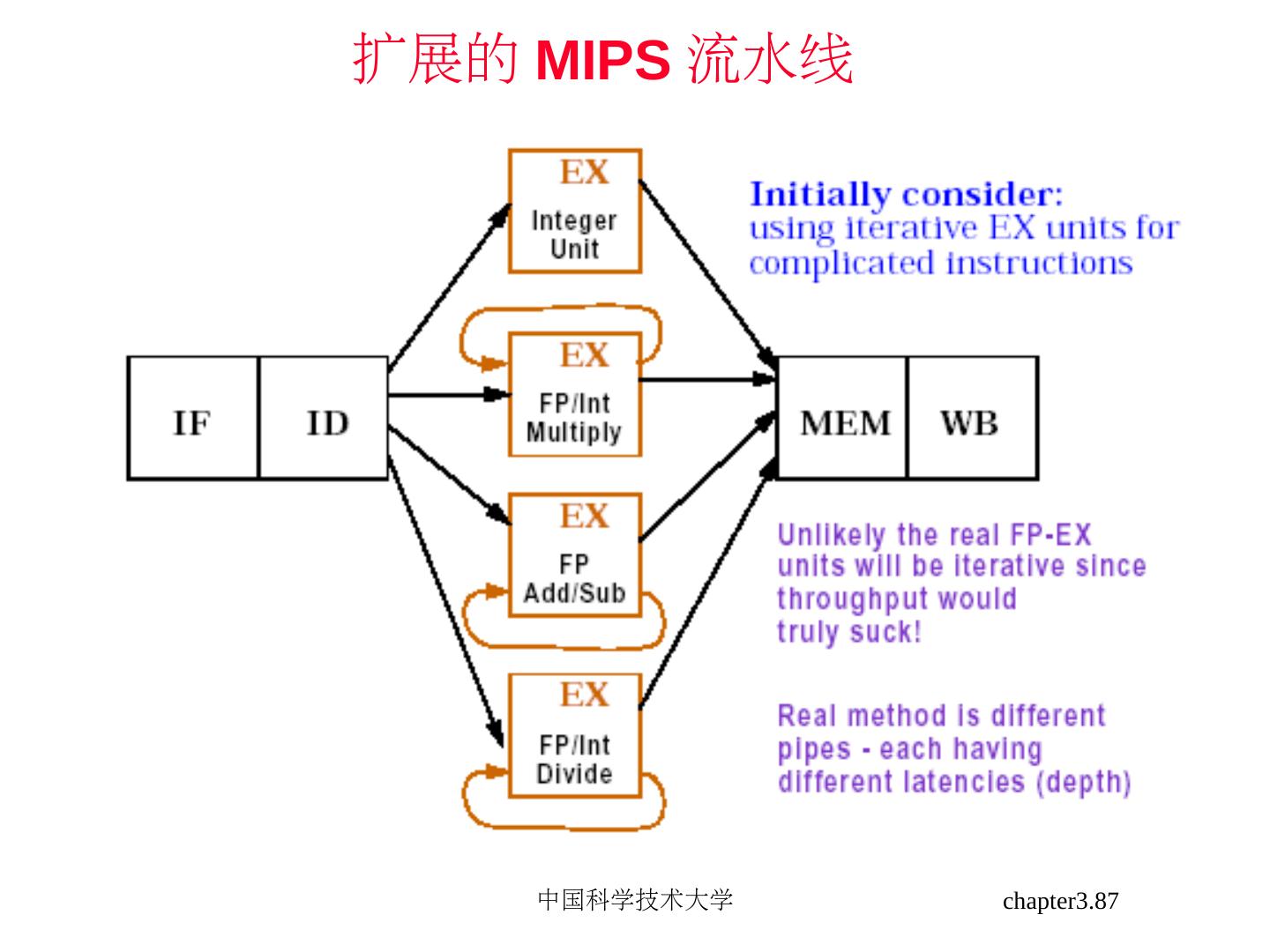

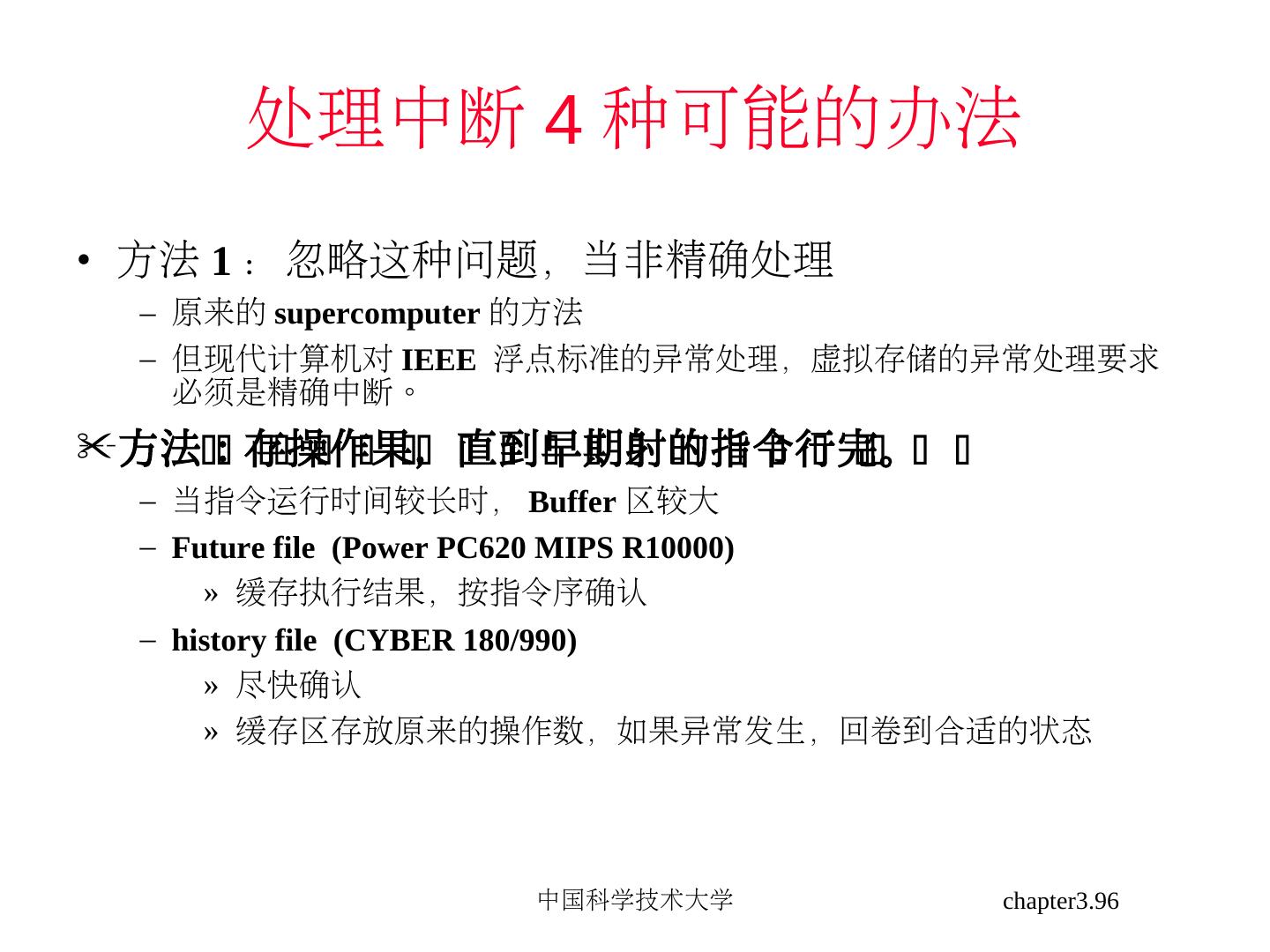

2. 第三章 流水线技术 3.1 流水线的基本概念 3.2 MIPS 基本流水线 3.3 MIPS 中多周期操作的处理 3.4 MIPS R4000 流水线 中国科学技术大学 chapter03.2

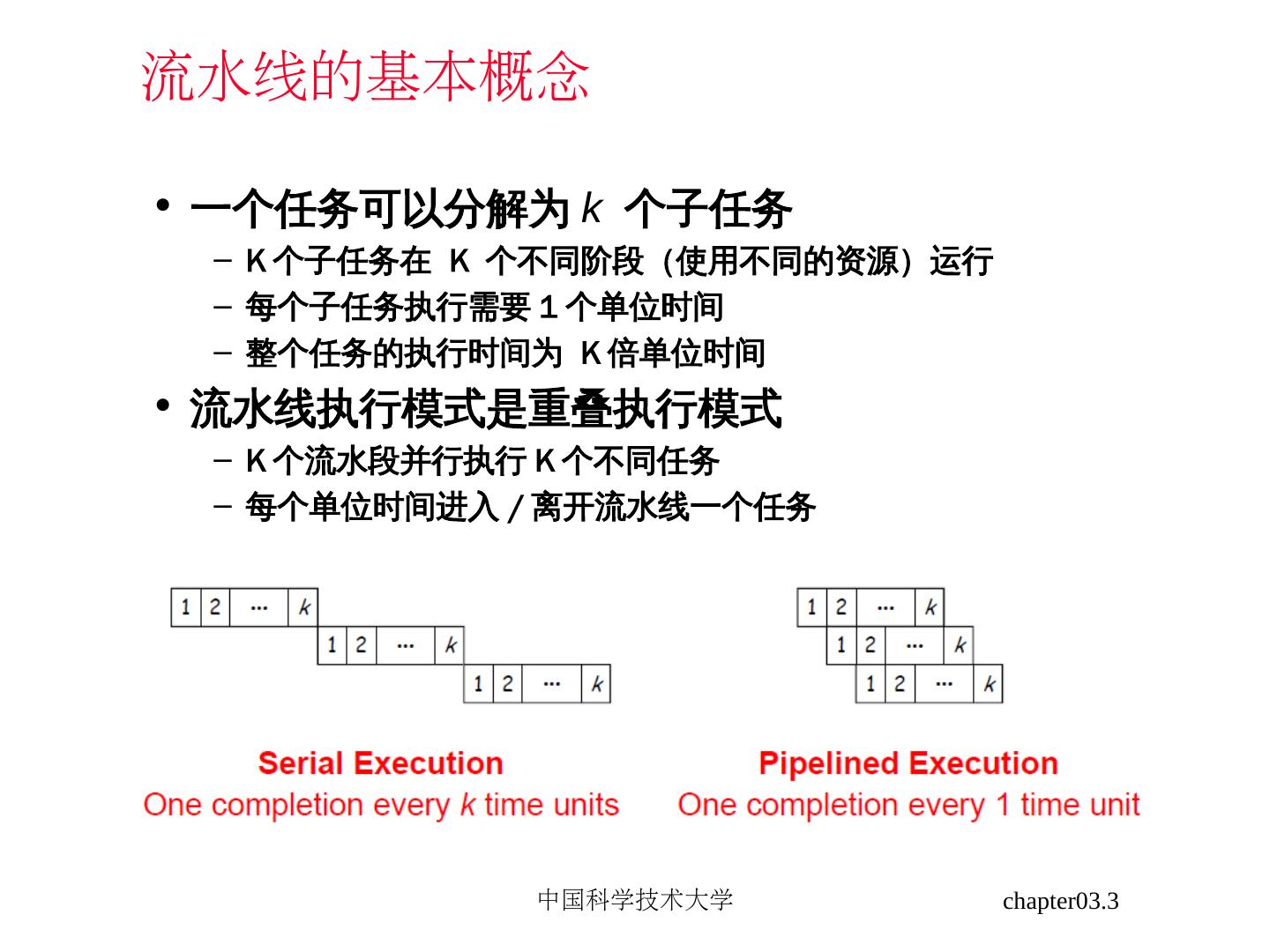

3.流水线的基本概念 • 一个任务可以分解为 k 个子任务 – K 个子任务在 K 个不同阶段(使用不同的资源)运行 – 每个子任务执行需要 1 个单位时间 – 整个任务的执行时间为 K 倍单位时间 • 流水线执行模式是重叠执行模式 – K 个流水段并行执行 K 个不同任务 – 每个单位时间进入 / 离开流水线一个任务 中国科学技术大学 chapter03.3

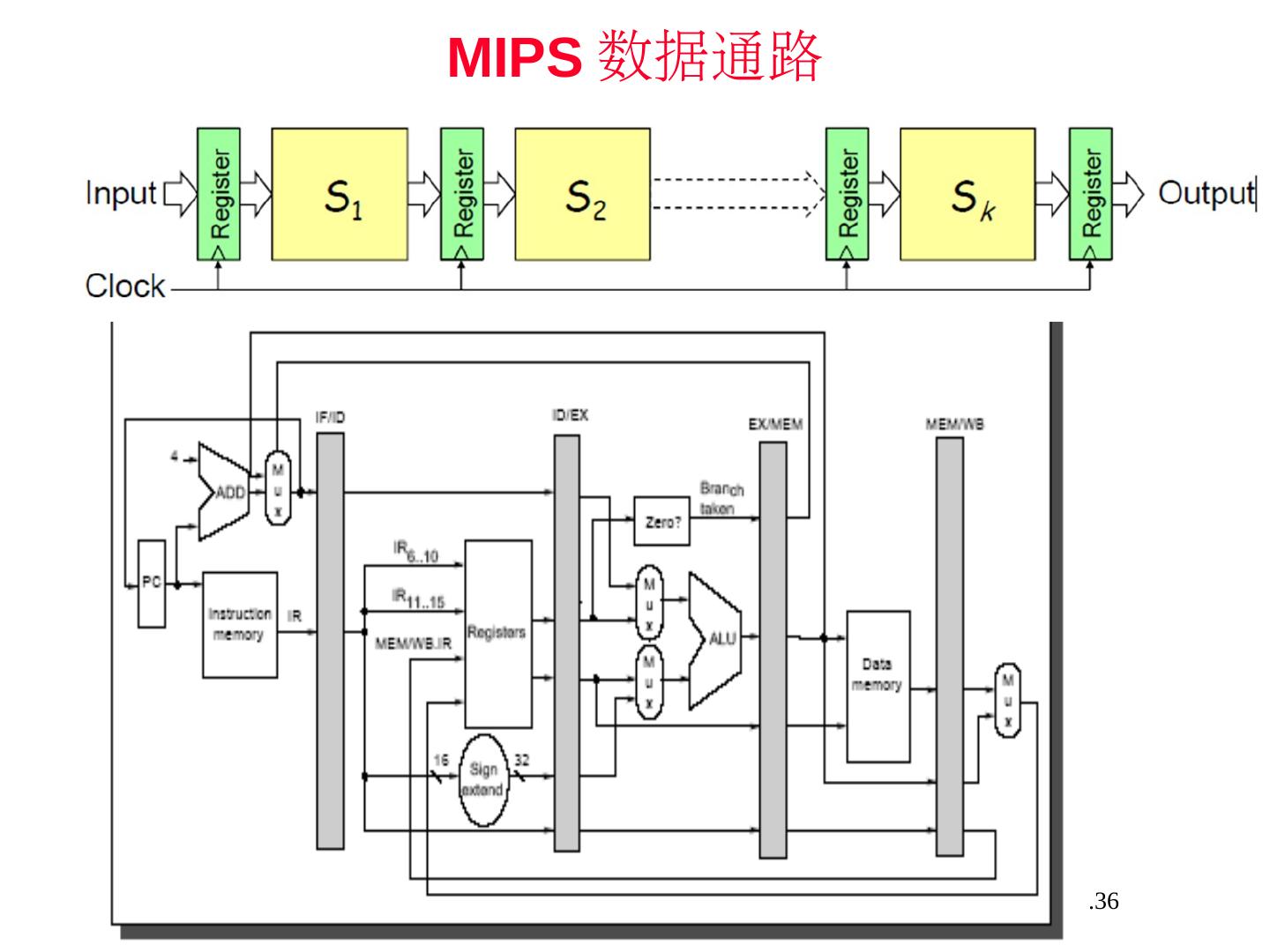

4. 同步流水线 • 流水段之间采用时钟控制的寄存器文件( clocked registers) • 时钟上升沿到达时… – 所有寄存器同时保存前一流水段的结果 • 流水段是组合逻辑电路 • 流水线设计中希望各段相对平衡 – 即所有段的延迟时间大致相等 • 时钟周期取决于延迟最长的流水段 中国科学技术大学 chapter03.4

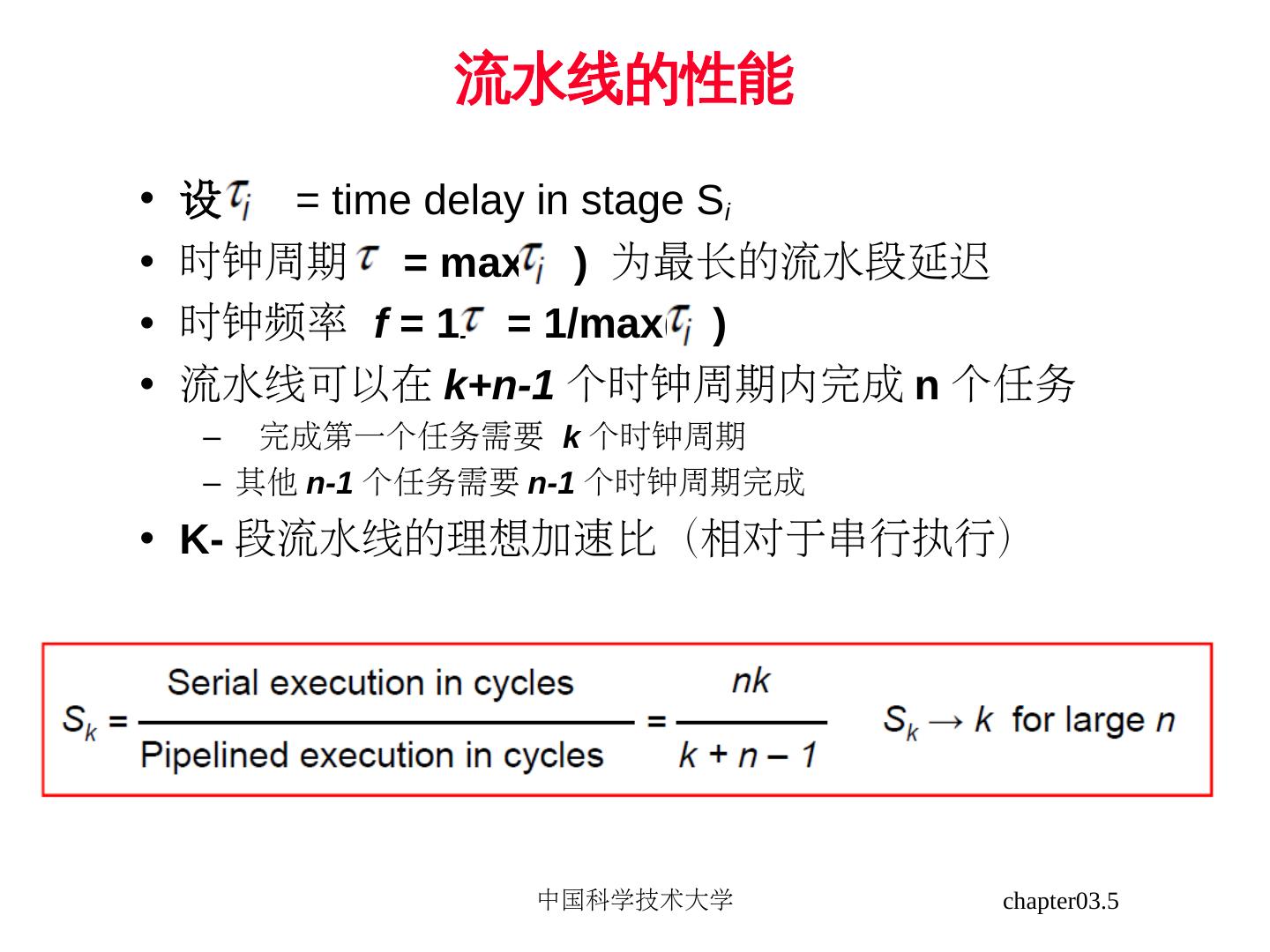

5. 流水线的性能 • 设 = time delay in stage Stime time delay in stage Sdelay time delay in stage Sin time delay in stage Sstage time delay in stage SSi • 时钟周期 = max( ) 为最长的流水段延迟 • 时钟频率 f = 1/ = 1/max( ) • 流水线可以在 k+n-1 个时钟周期内完成 n 个任务 – 完成第一个任务需要 k 个时钟周期 – 其他 n-1 个任务需要 n-1 个时钟周期完成 • K- 段流水线的理想加速比(相对于串行执行) 中国科学技术大学 chapter03.5

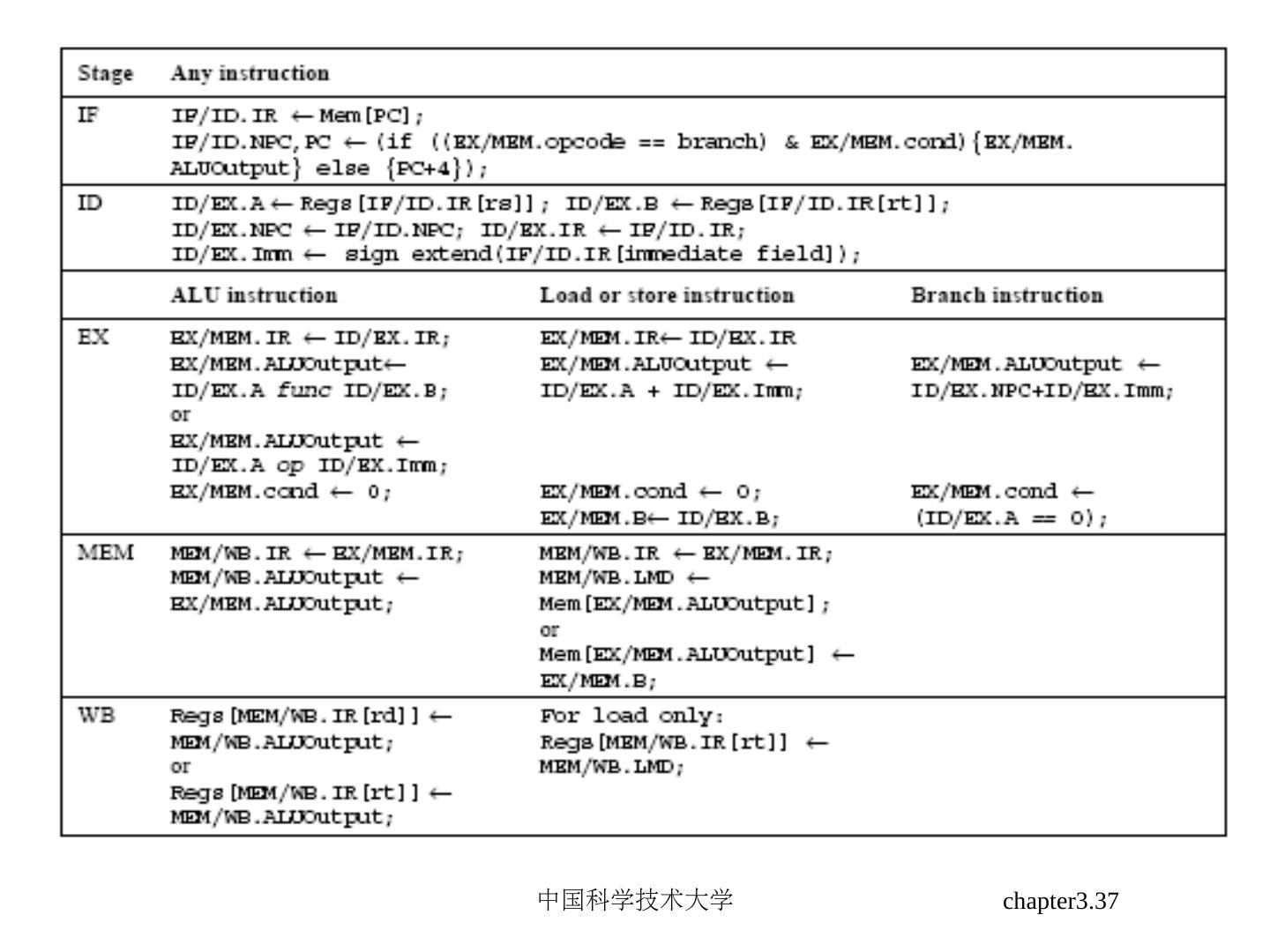

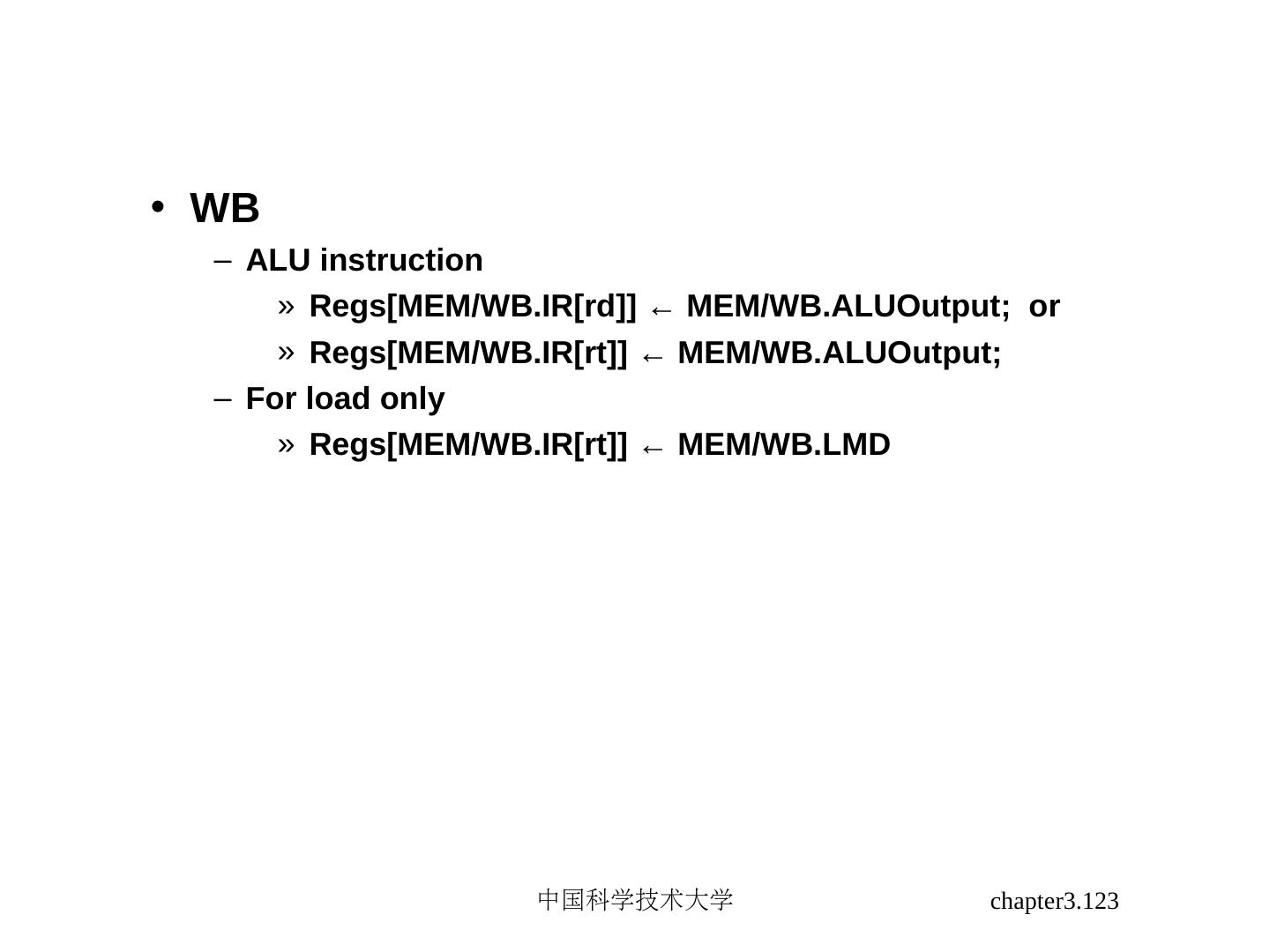

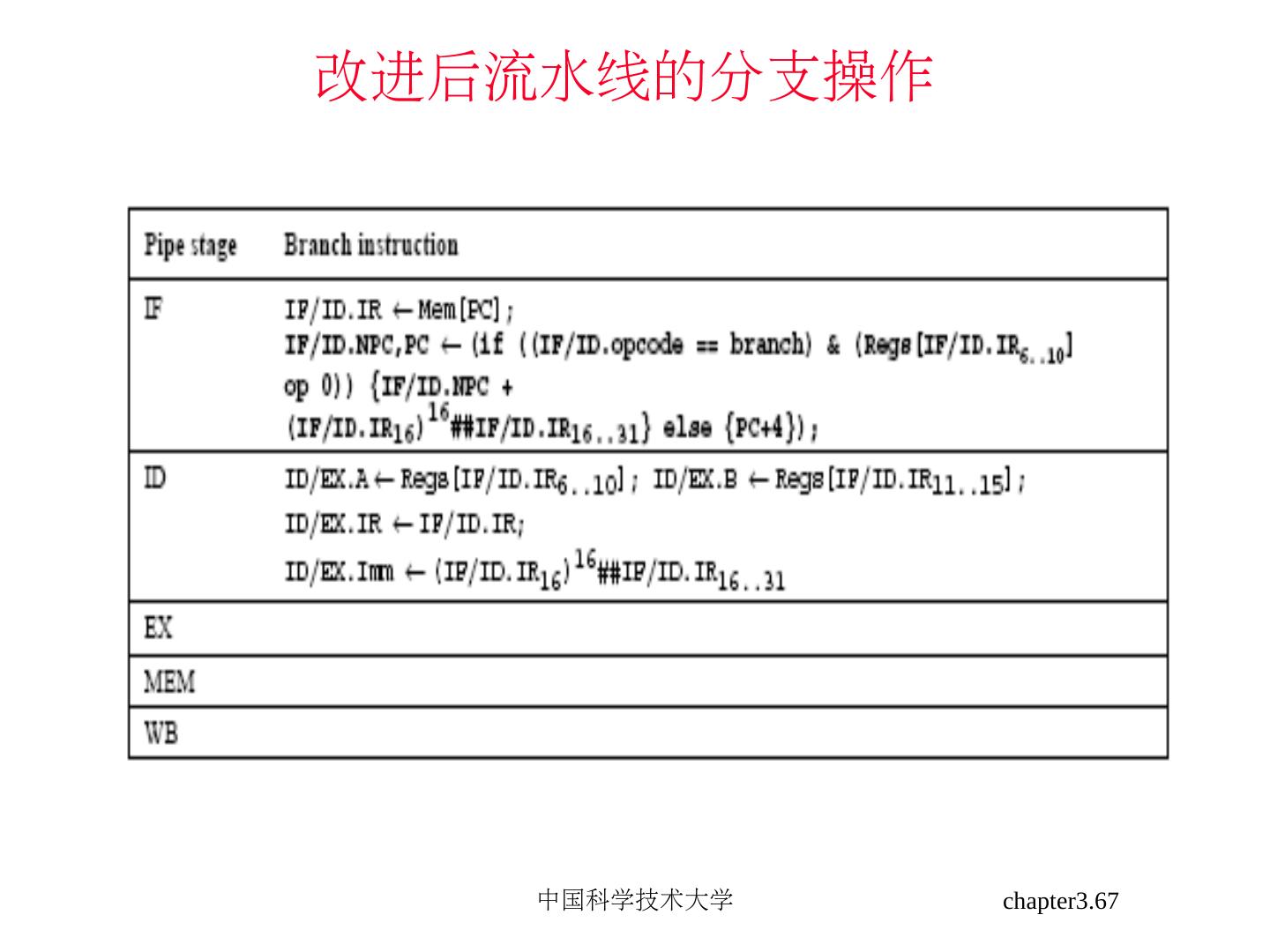

6. 简单的 5 段流水线 • 5 个流水段,每段的延迟为 1 个 cycle • IF: 取值阶段 – 选择地址:下一条指令地址、转移地址 • ID: 译码阶段 – 确定控制信号 并从寄存器文件中读取寄存器值 并从寄存器文件中读取寄存器值 • EX: 执行 – Load time delay in stage S 、 Store :计算有效地址 – Branch :计算转移地址并确定转移方向 • MEM: 存储器访问(仅 Load 和 Store) • WB: 结果写回 中国科学技术大学 chapter03.6

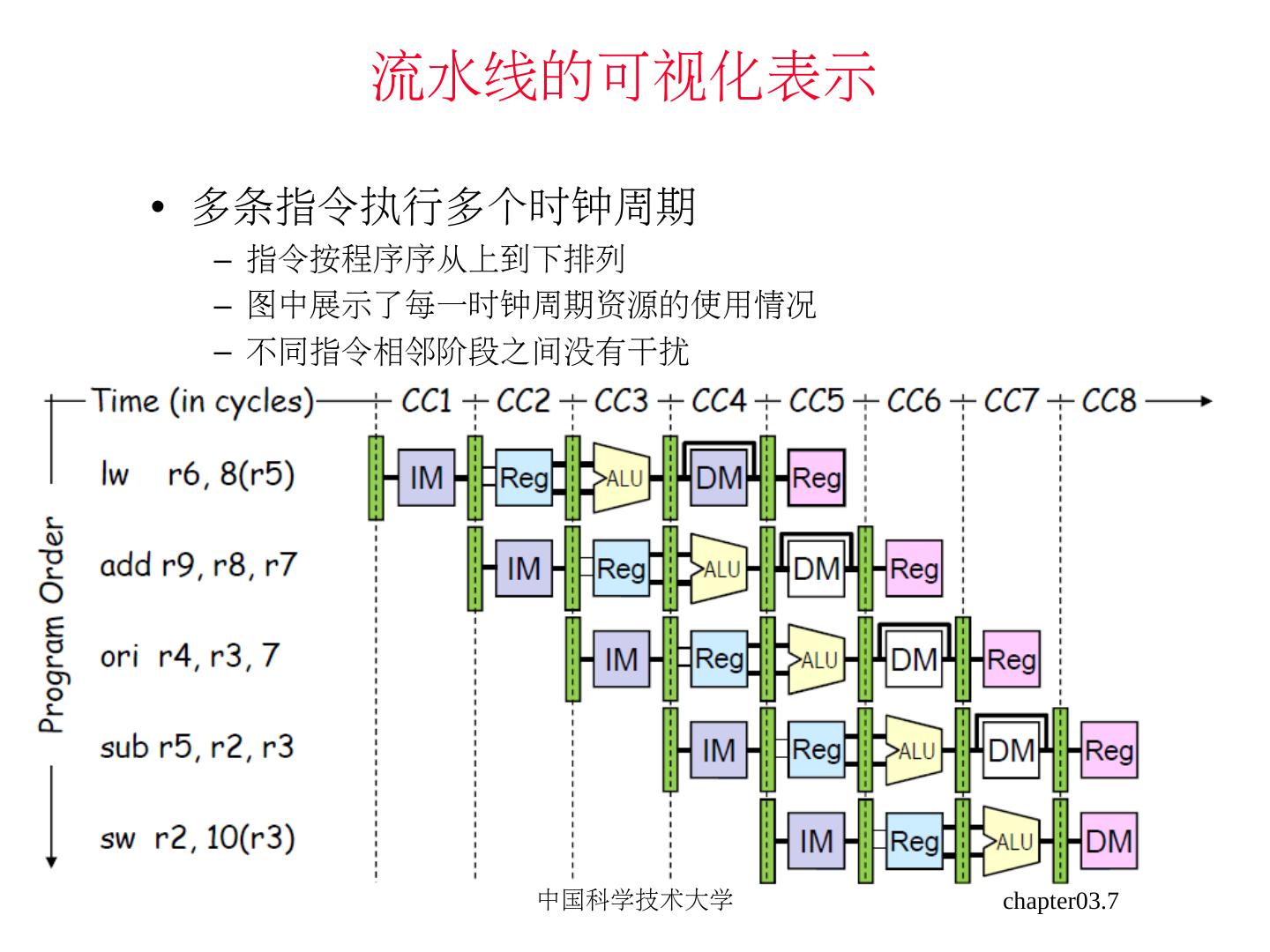

7. 流水线的可视化表示 • 多条指令执行多个时钟周期 – 指令按程序序从上到下排列 – 图中展示了每一时钟周期资源的使用情况 – 不同指令相邻阶段之间没有干扰 中国科学技术大学 chapter03.7

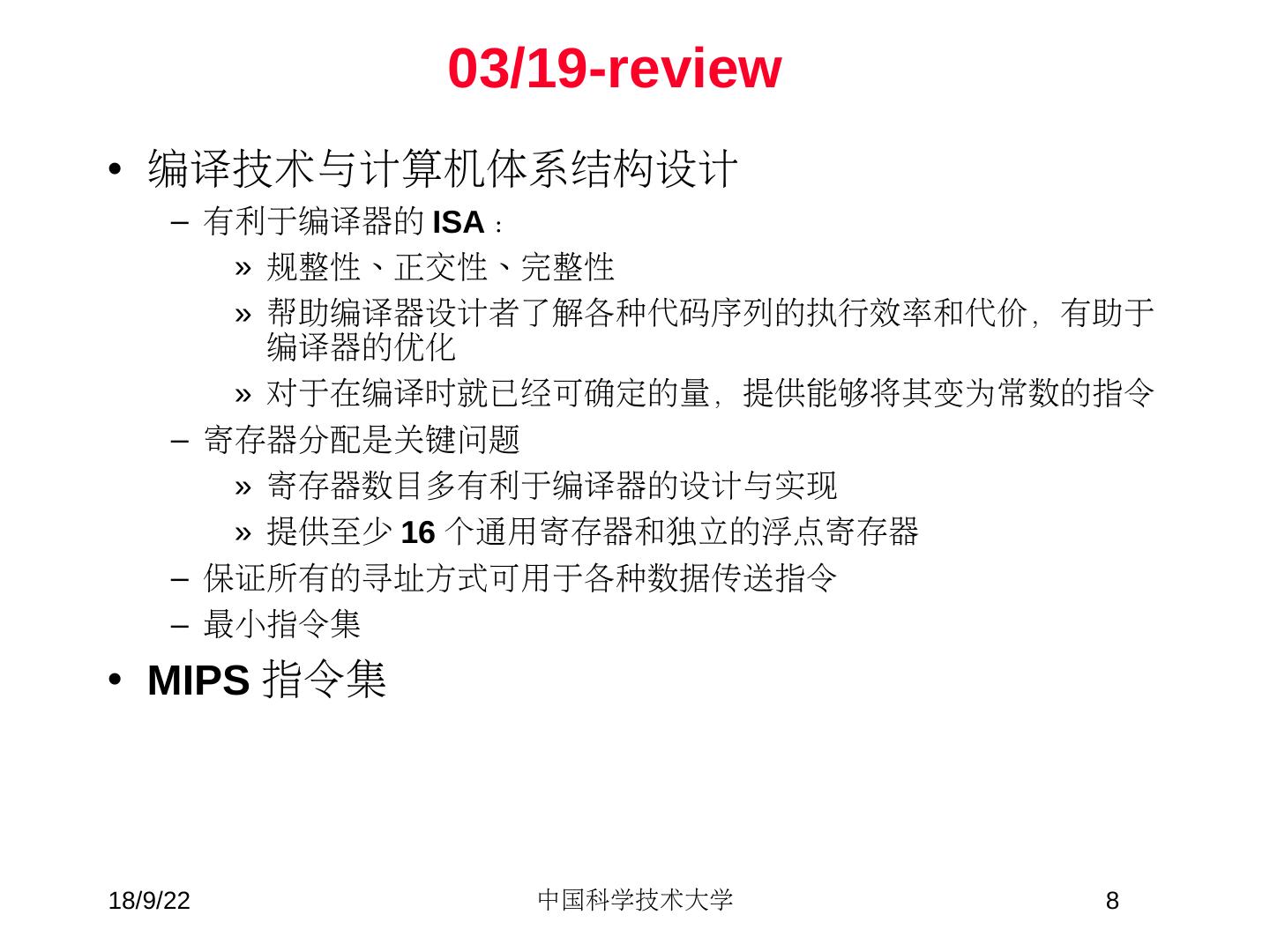

8. 03/19-review • 编译技术与计算机体系结构设计 – 有利于编译器的 ISA : » 规整性、正交性、完整性 » 帮助编译器设计者了解各种代码序列的执行效率 和代价,有助于 编译器的优化 » 对于在编译时就已经可确定的量,提供能够将其变为常数的指令 – 寄存器分配是关键问题 » 寄存器数目多有利于编译器的设计与实现 » 提供至少 16 个通用寄存器和独立的浮点寄存器 – 保证所有的寻址方式可用于各种数据传送指令 – 最小指令集 • MIPS 指令集 18/9/22 中国科学技术大学 8

9. 03/19-review (MIPS) • Use general purpose registers with a load-store architecture: YES • Provide at least 16 general purpose registers plus separate floating- point registers: 31 GPR & 32 FPR • Support basic addressing modes: displacement (with an address offset size of 12 to 16 bits), immediate (size 8 to 16 bits), and register deferred; : YES: 16 bits for immediate, displacement (disp=0 => register deferred) • All addressing modes apply to all data transfer instructions : YES • Use fixed instruction encoding if interested in performance and use variable instruction encoding if interested in code size : Fixed • Support these data sizes and types: 8-bit, 16-bit, 32-bit integers and 32-bit and 64-bit IEEE 754 floating point numbers: YES • Support these simple instructions, since they will dominate the number of instructions executed: load, store, add, subtract, move register-register, and, shift, compare equal, compare not equal, branch (with a PC-relative address at least 8-bits long), jump, call, and return: YES, 16b • Aim for a minimalist instruction set: YES 18/9/22 中国科学技术大学 Chapter2.9

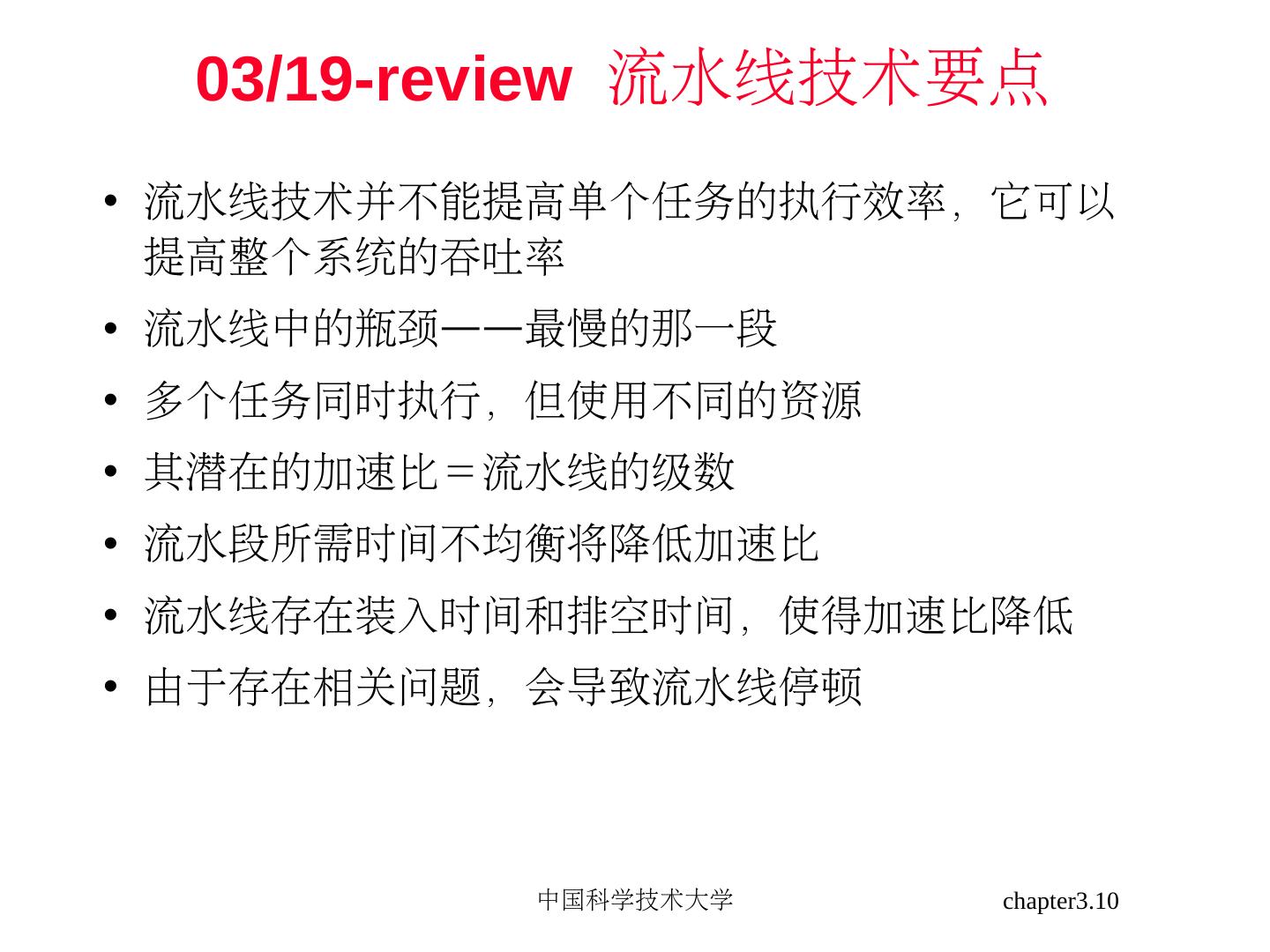

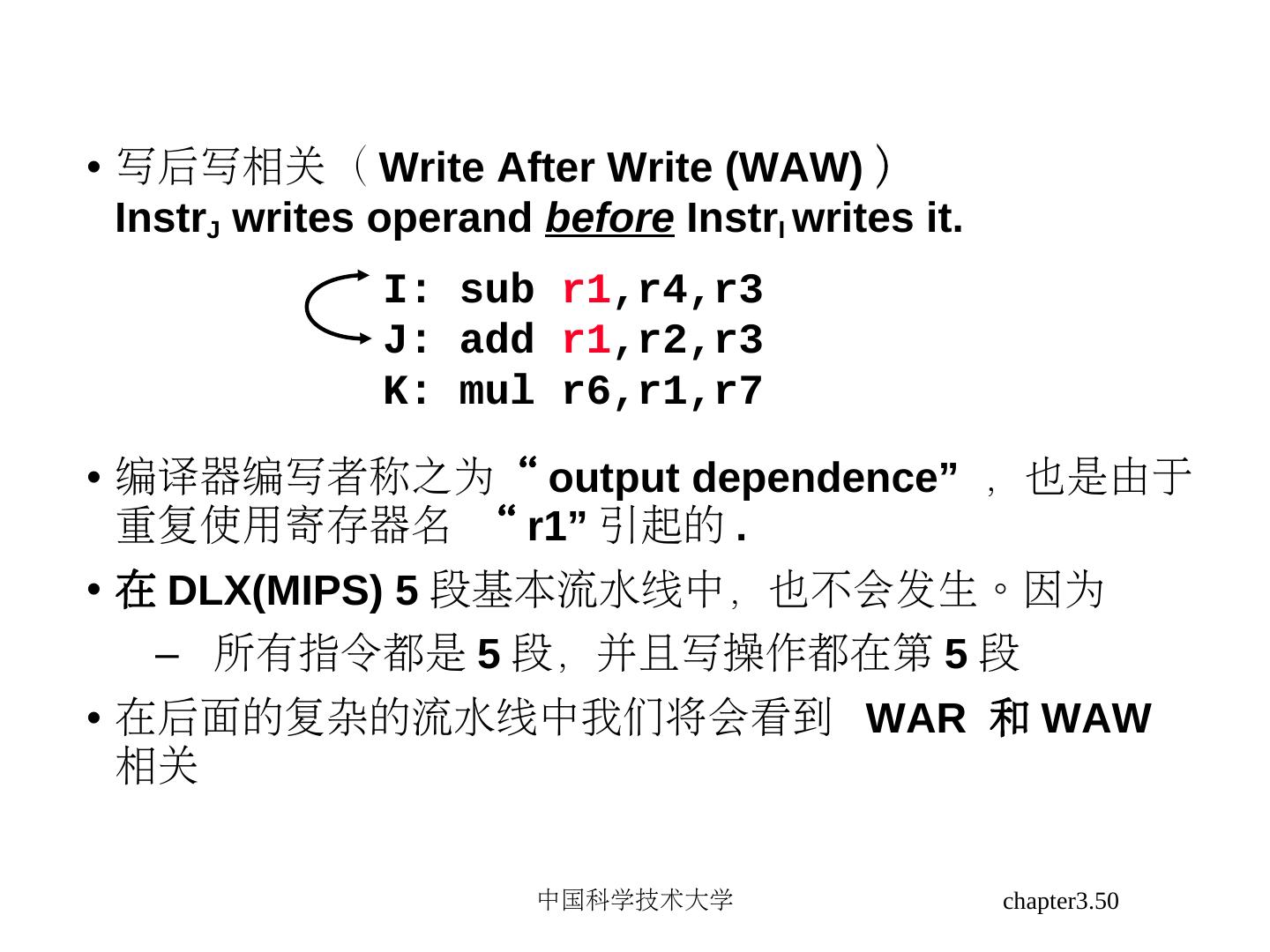

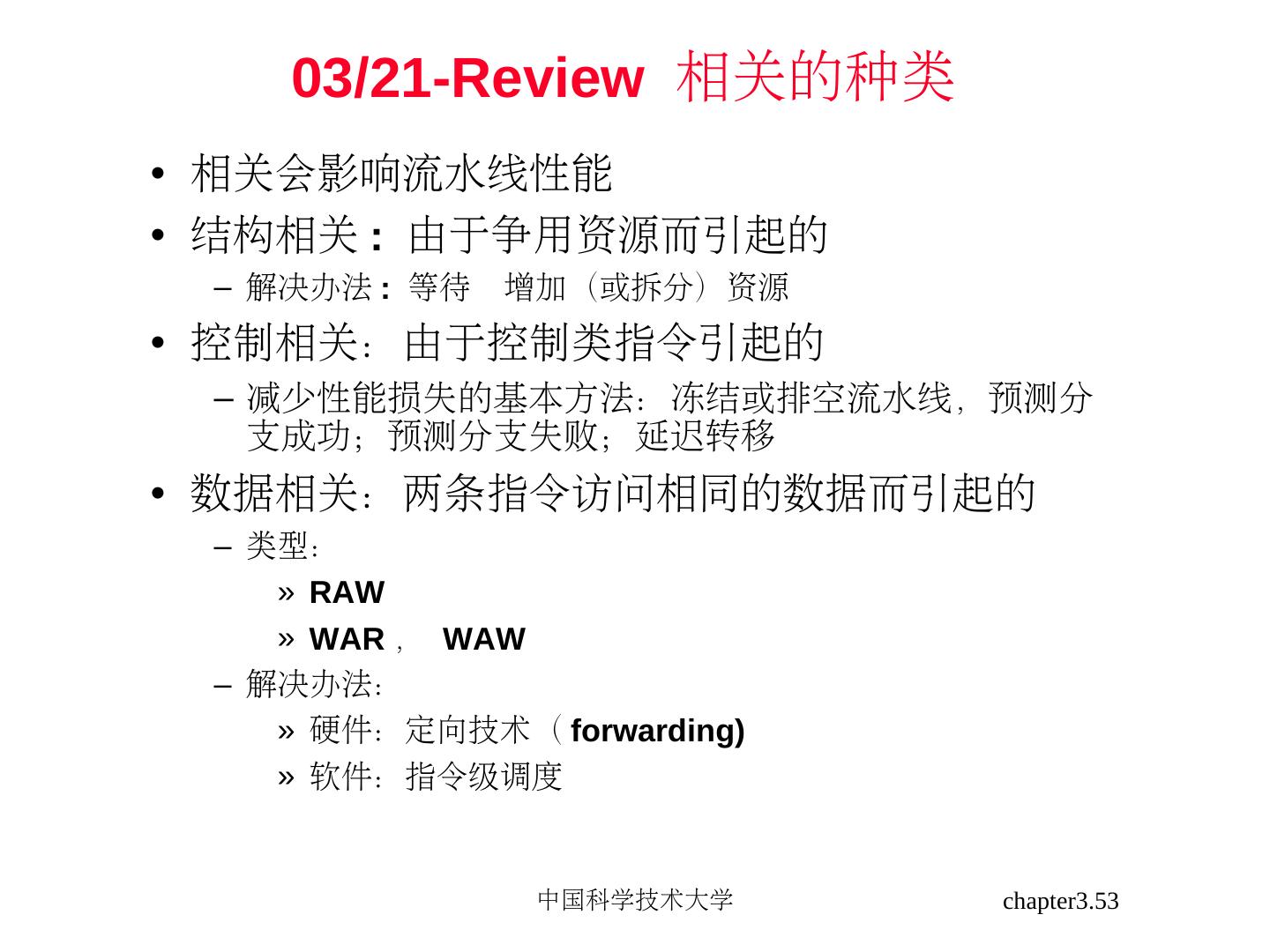

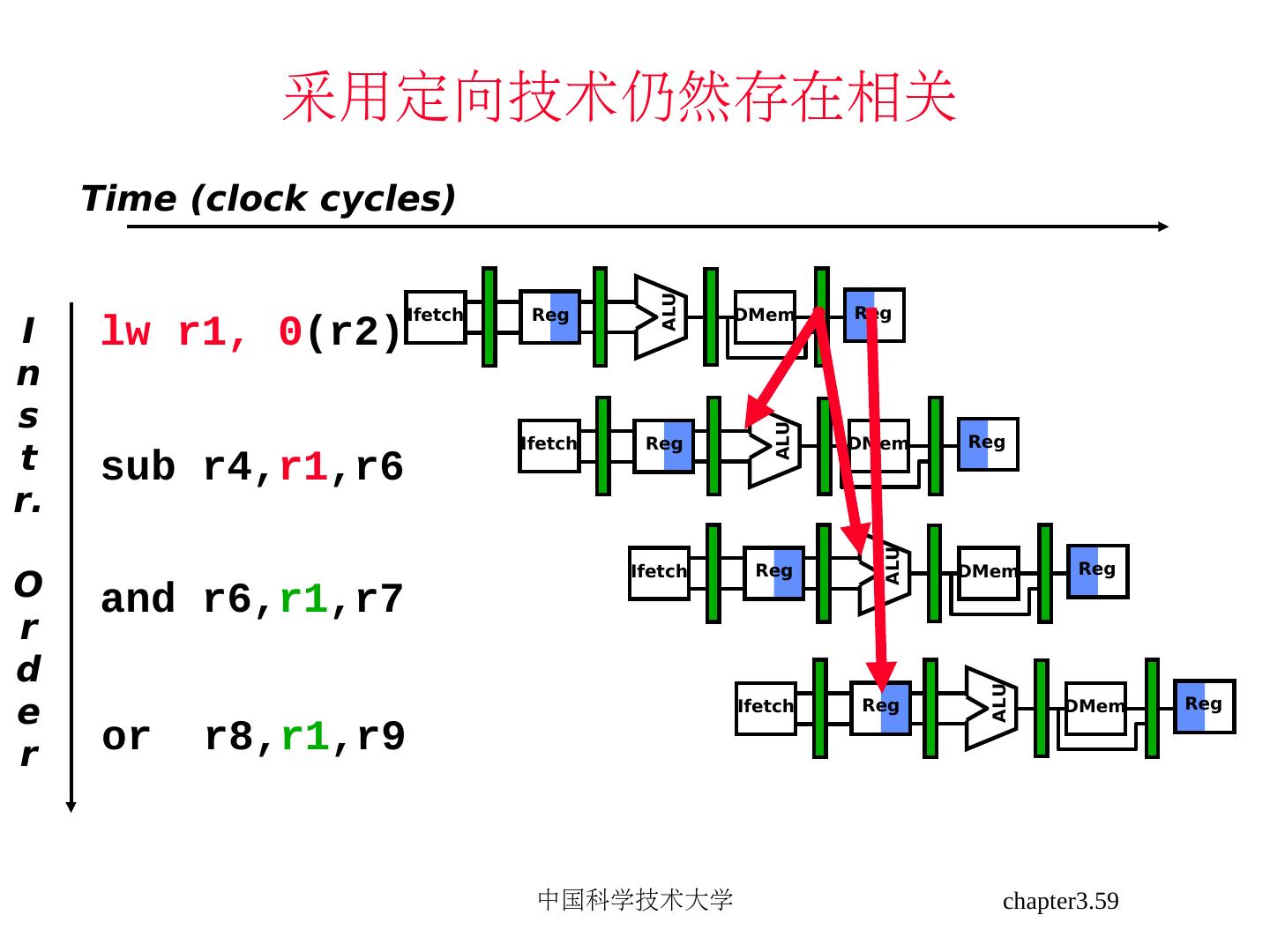

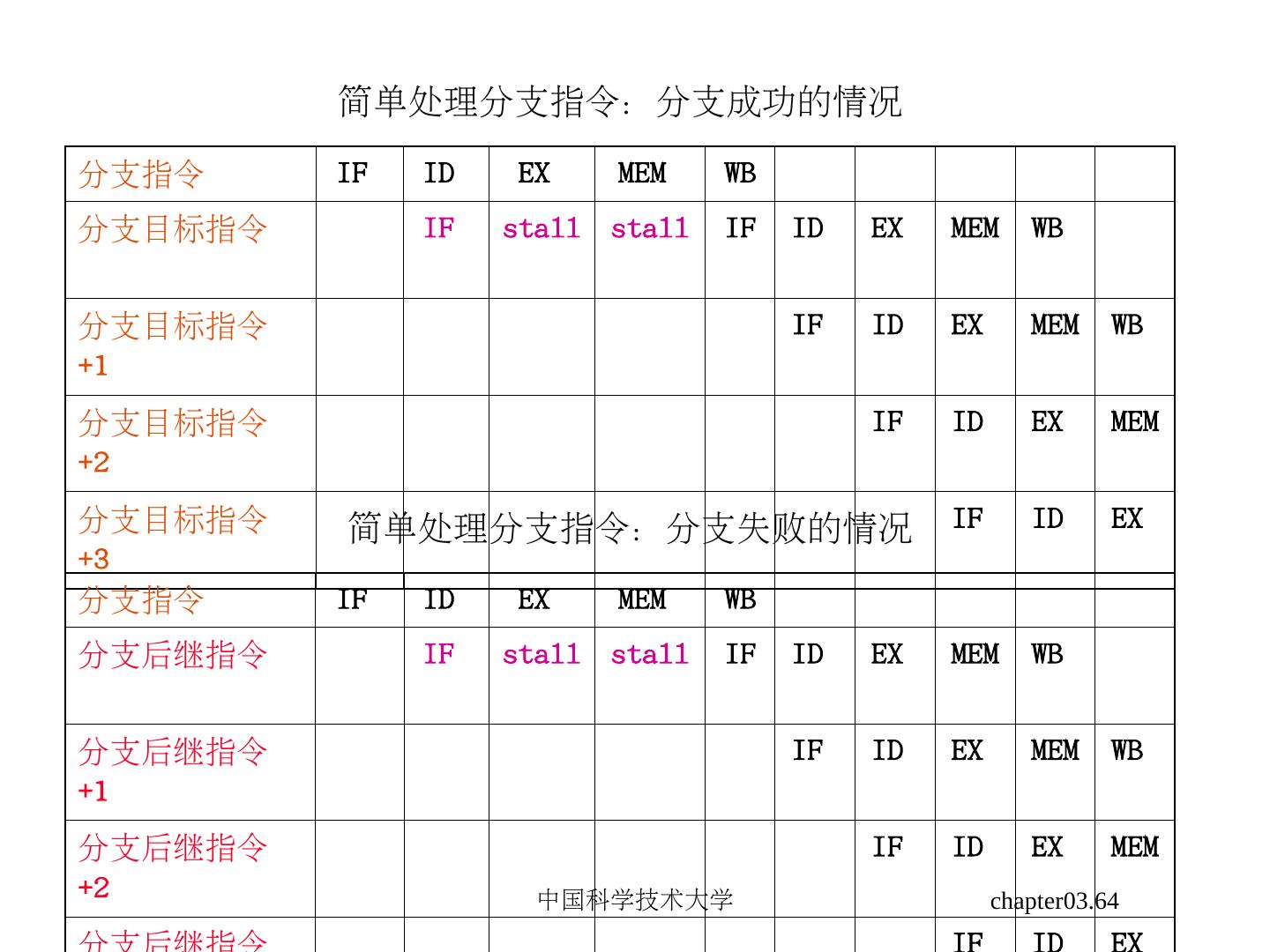

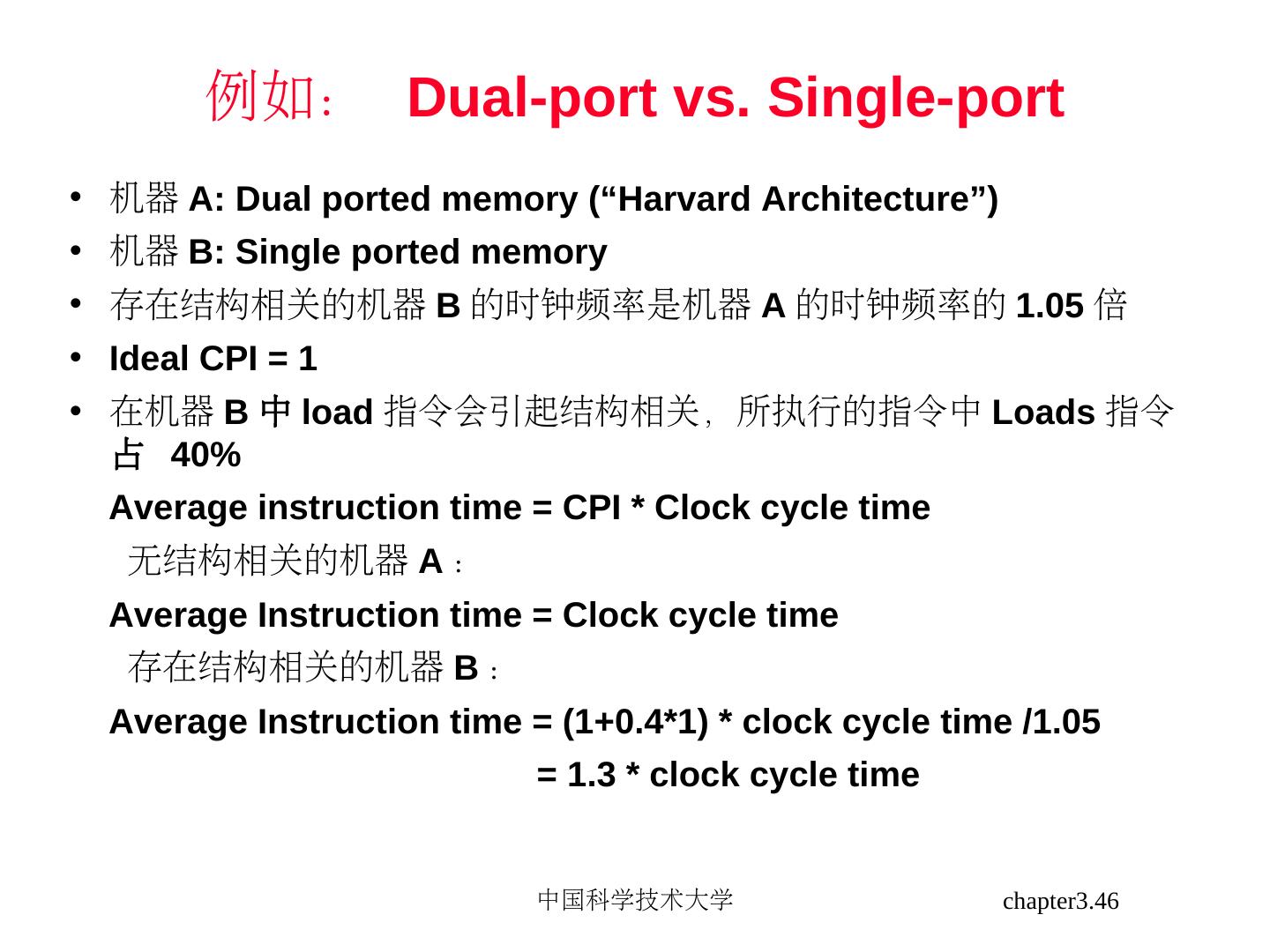

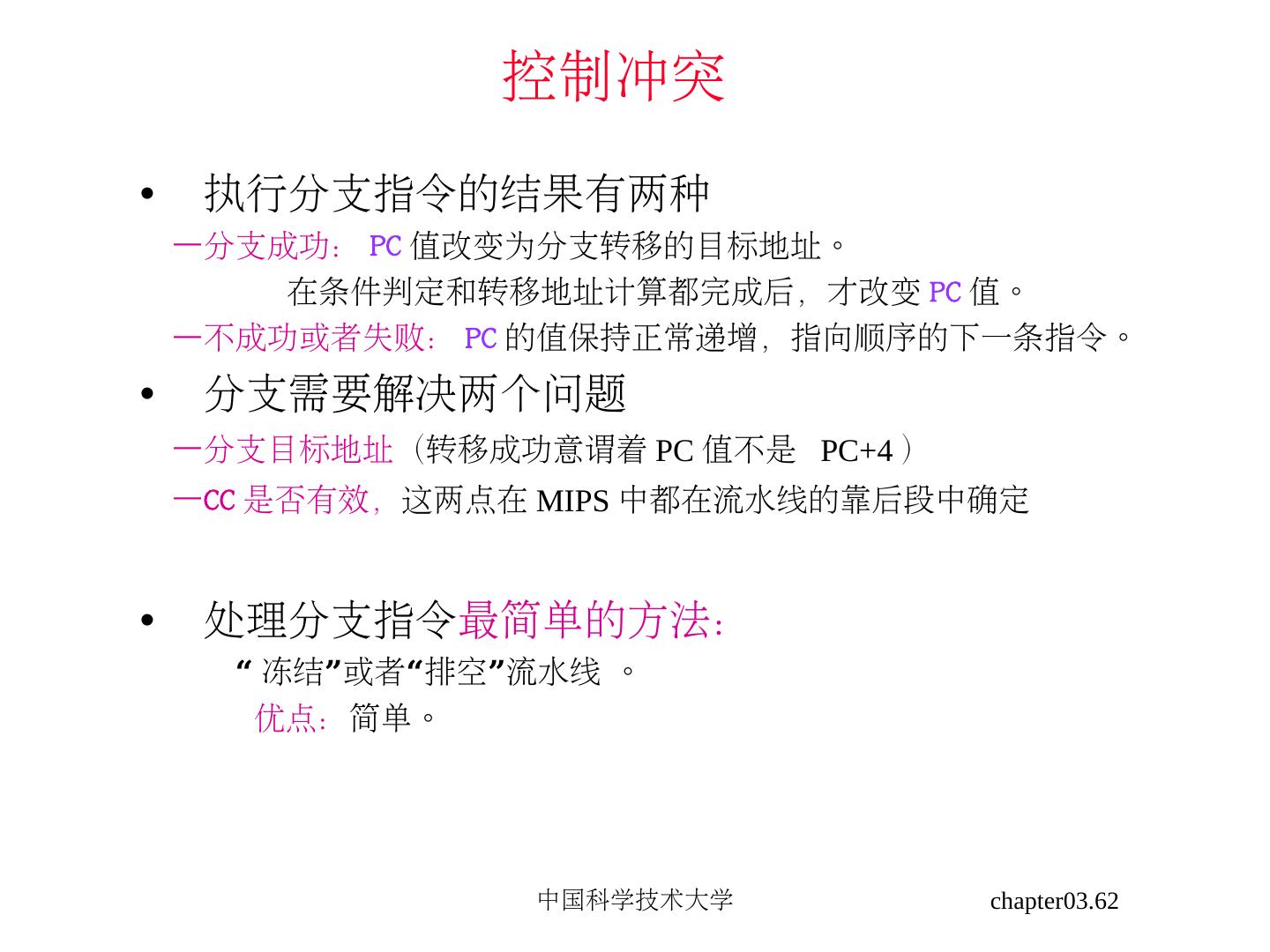

10. 03/19-review 流水线技术要 点 • 流水线技术并不能提高单个任务的执行效率 ,它可以 提高整个系统的吞吐率 • 流水线中的瓶颈——最慢的那一段 • 多个任务同时执行,但使用不同的资源 • 其潜在的加速比=流水线的级数 • 流水段所需时间不均衡将降低加速比 • 流水线存在装入时间和排空时间,使得加速比降低 • 由于存在相关问题,会导致流水线停顿 中国科学技术大学 chapter3.10

11. 指令流时序 • 时序图展示: – 每个时钟周期指令所使用的流水段情况 • 指令流在采用 5 段流水线执行模式的执行情况 中国科学技术大学 chapter03.11

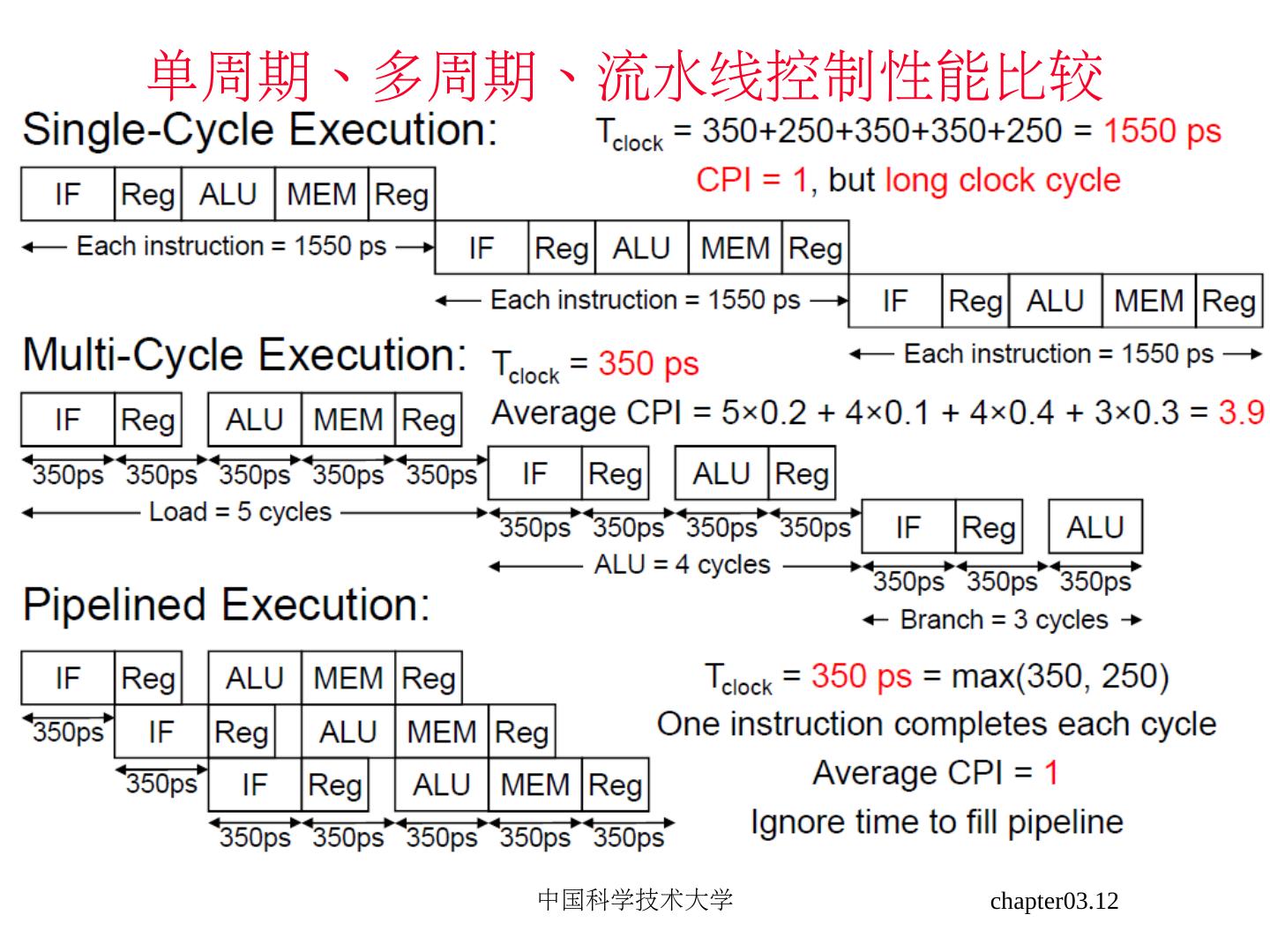

12. 单周期、多周期、流水线控制性能比较 • 假设 5 段指令执行流水线 • 某一程序段假设: – 20% time delay in stage Sload, time delay in stage S10% time delay in stage Sstore, time delay in stage S40% time delay in stage SALU, time delay in stage Sand time delay in stage S30% time delay in stage Sbranch • 比较三种执行模式的性能 中国科学技术大学 chapter03.12

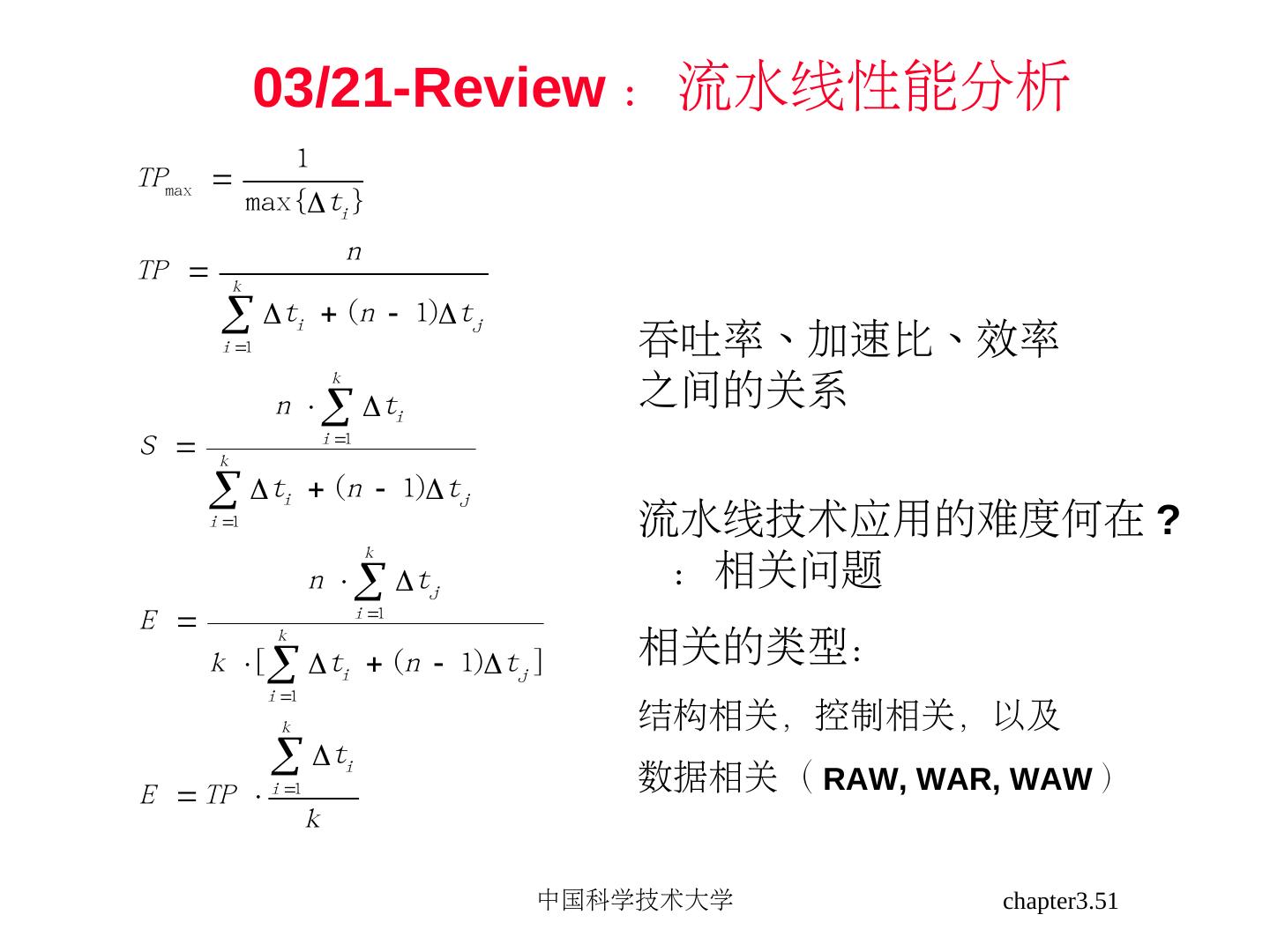

13. 流水线的性能分析 基本度量参数:吞吐率 ,加速比,效率 吞吐率 :在单位时间内流水线所完成的任务数量或输 出结果的数量。 n TP  TK n :任务数 Tk :处理完成 n 个任务所用的时间 中国科学技术大学 chapter03.13

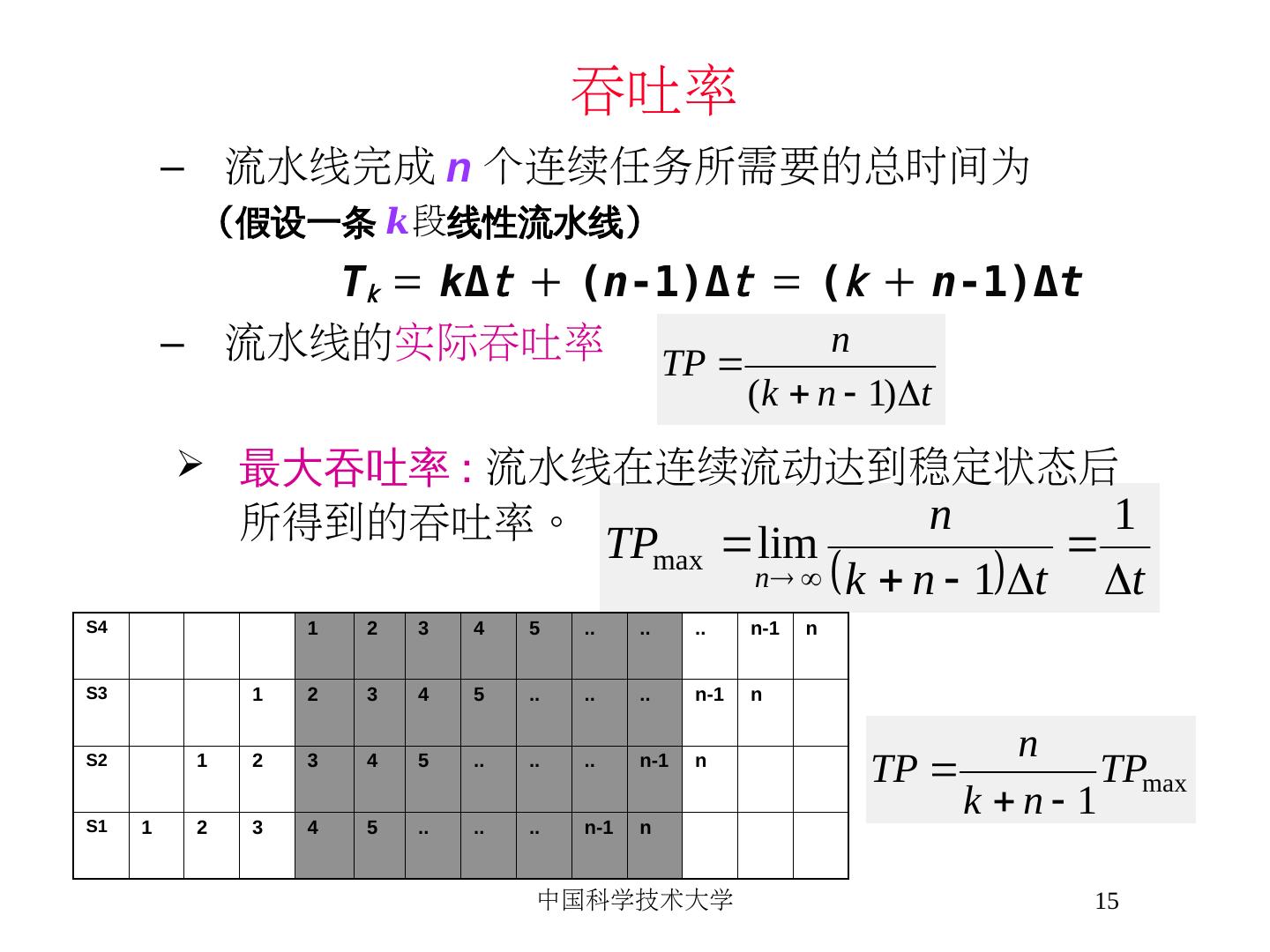

14. 流水线技术提高系统的任务吞吐率 1. 各段时间均相等的流水线 – 各段时间均相等的流水线时空图 空间 S4 1 2 3 … … n-1 n S3 1 2 3 … … n-1 n S2 1 2 3 … … n-1 n S1 1 2 3 … … n-1 n k· △t (n-1)· △t 时间 (单位:△t) Tk 中国科学技术大学 chapter03.14

15. 吞吐率 – 流水线完成 n 个连续任务所需要 的总时间为 (假设一条 k段线性流水线)      Tk = kΔt + (n-1)ΔΔt = (k + n-1)ΔΔt – 流水线的实际吞吐率 TP  n (k  n  1)t  最大吞吐率 : 流水线在连续流动达到稳定状态后 所得到的吞吐率 。 TP  lim n 1  n    k  n  1 t max t S4 1 2 3 4 5 .. .. .. n-1 n S3 1 2 3 4 5 .. .. .. n-1 n n S2 1 2 3 4 5 .. .. .. n-1 n TP  TPmax S1 1 2 3 4 5 .. .. .. n-1 n k n 1 中国科学技术大学 15

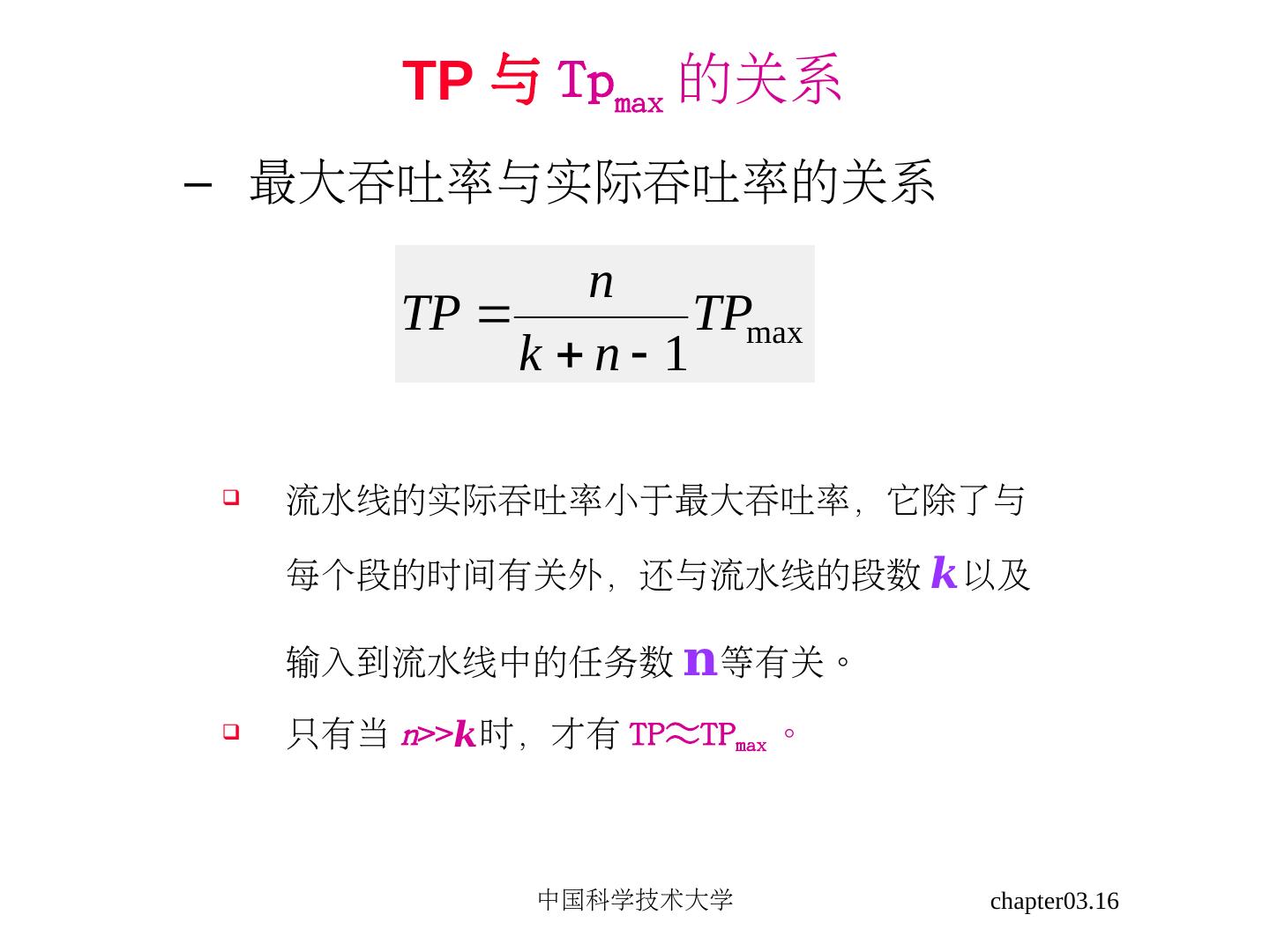

16. TP 与 Tpmax 的关系 – 最大吞吐率 与实际吞吐率 的关系 n TP  TPmax k n 1  流水线的实际吞吐率 小于最大吞吐率 ,它除了与 每个段的时间有关外,还与流水线的段数 k 以及 输入到流水线中的任务数 n等有关。  只有当 n>>k时,才有 TP≈TPmax 。 中国科学技术大学 chapter03.16

17. 流水线中的瓶颈——最慢的段 2. 各段时间不完全相等的流水线 – 各段时间不等的流水线及其时空图 » 一条 4段的流水线 » S1 , S3 , S4 各段的时间: Δt » S2 的时间: 3Δt (瓶颈段) 流水线中这种时间最长的段称为流水线的瓶颈段。 中国科学技术大学 chapter03.17

18.中国科学技术大学 chapter03.18

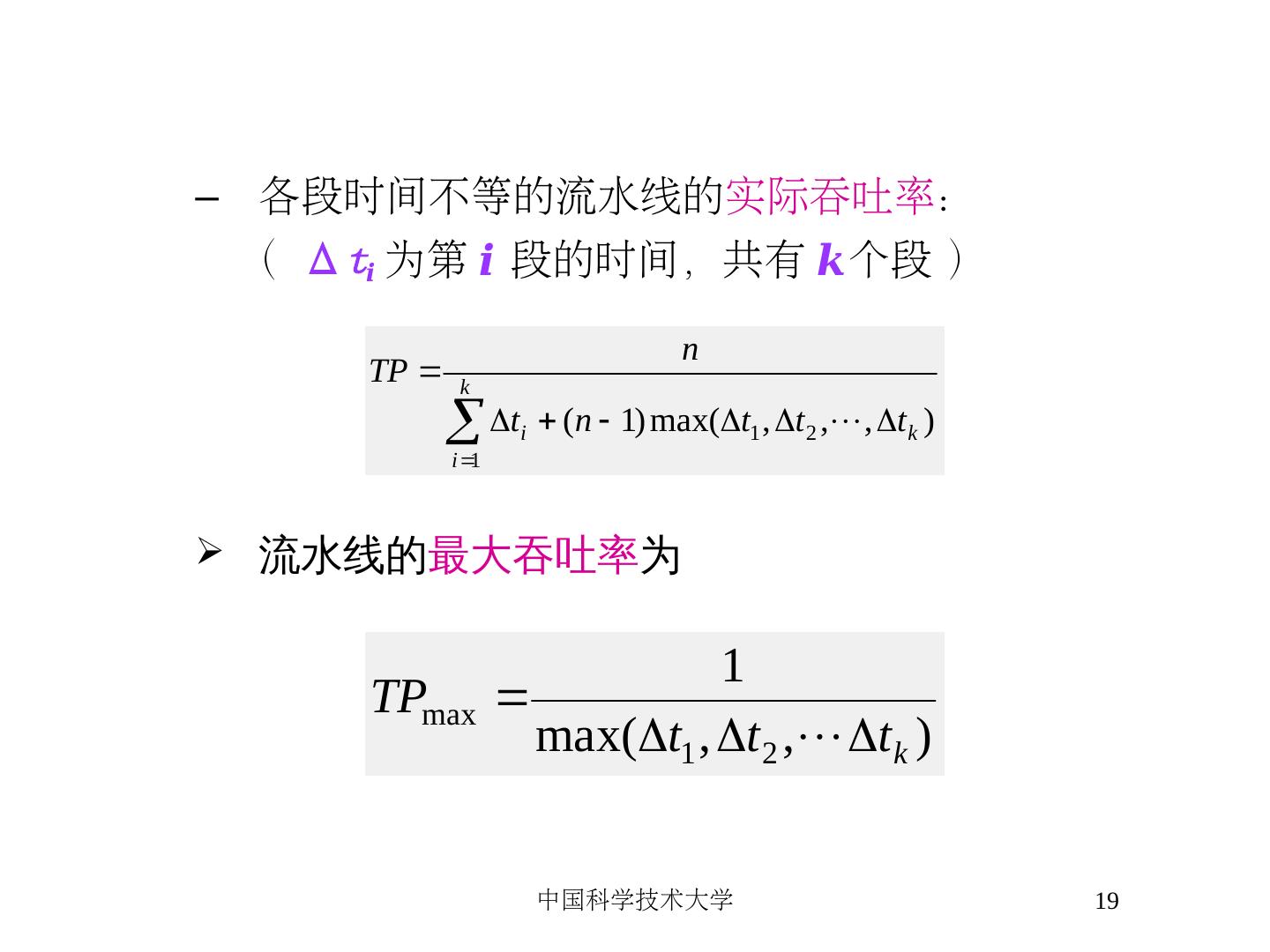

19.– 各段时间不等的流水线的实际吞吐率 : ( Δti 为第 i 段的时间,共有 k 个段 ) n TP  k  t i 1 i  (n  1) max(t1 , t 2 ,, t k )  流水线的最大吞吐率为 1 TPmax  max(t1 , t 2 , t k ) 中国科学技术大学 19

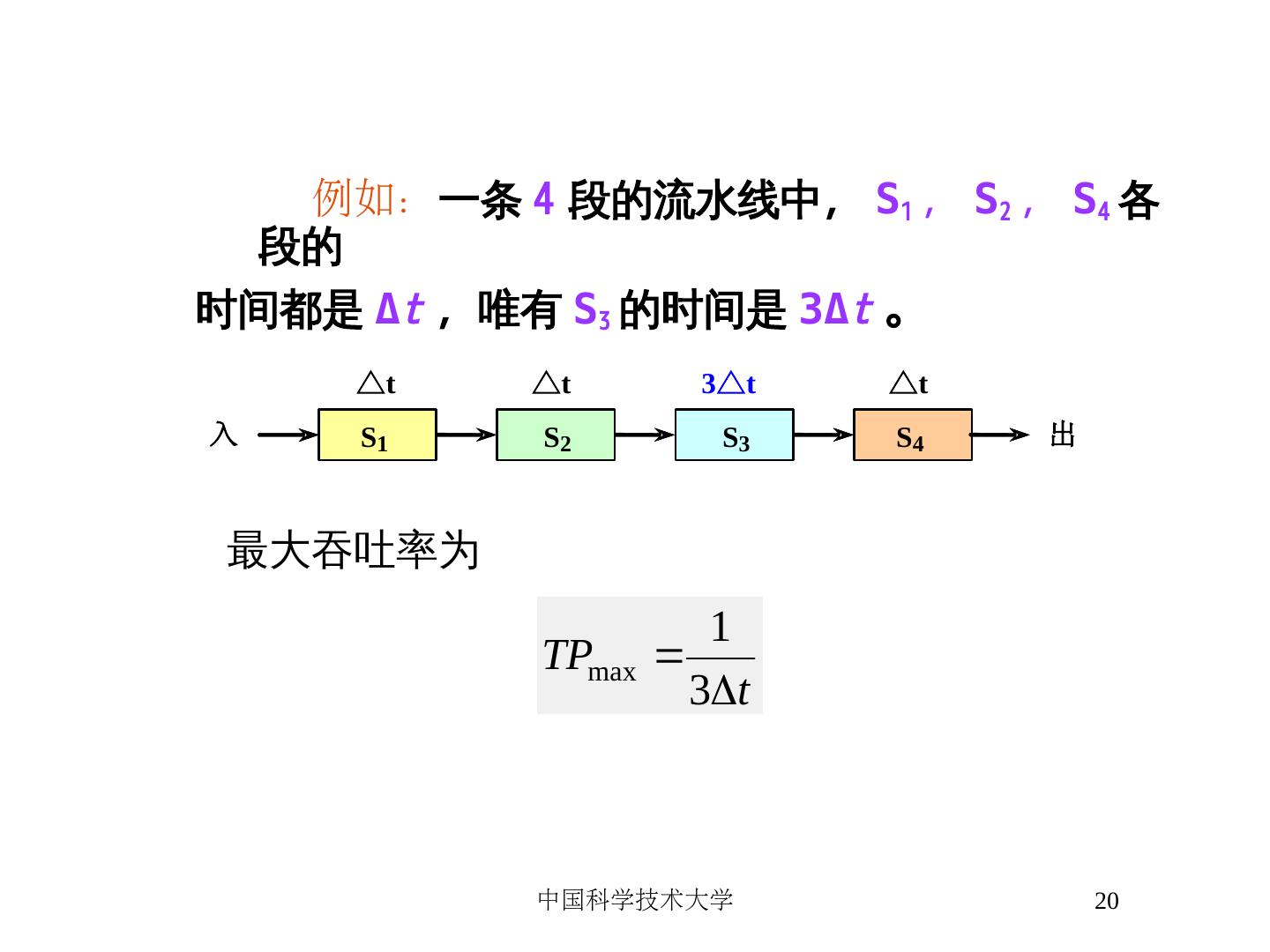

20. 例如:一条 4 段的流水线中, S1 , S2 , S4 各 段的 时间都是 Δt ,唯有 S3 的时间是 3ΔΔt 。 △t △t 3△t △t 入 S1 S2 S3 S4 出 最大吞吐率为 1 TPmax  3t 中国科学技术大学 20

21.3Δ. 解决流水线瓶颈问题的常用方法 – 细分瓶颈段 例如:对前面的 4段流水线 把瓶颈段 S3细分为 3个子流水线段: S3a , S3b , S3c △t △t △t △t △t △t 入 S1 S2 S3a S3b S3c S4 出 改进后的流水线的吞吐率 : TP 1 max  t 中国科学技术大学 21

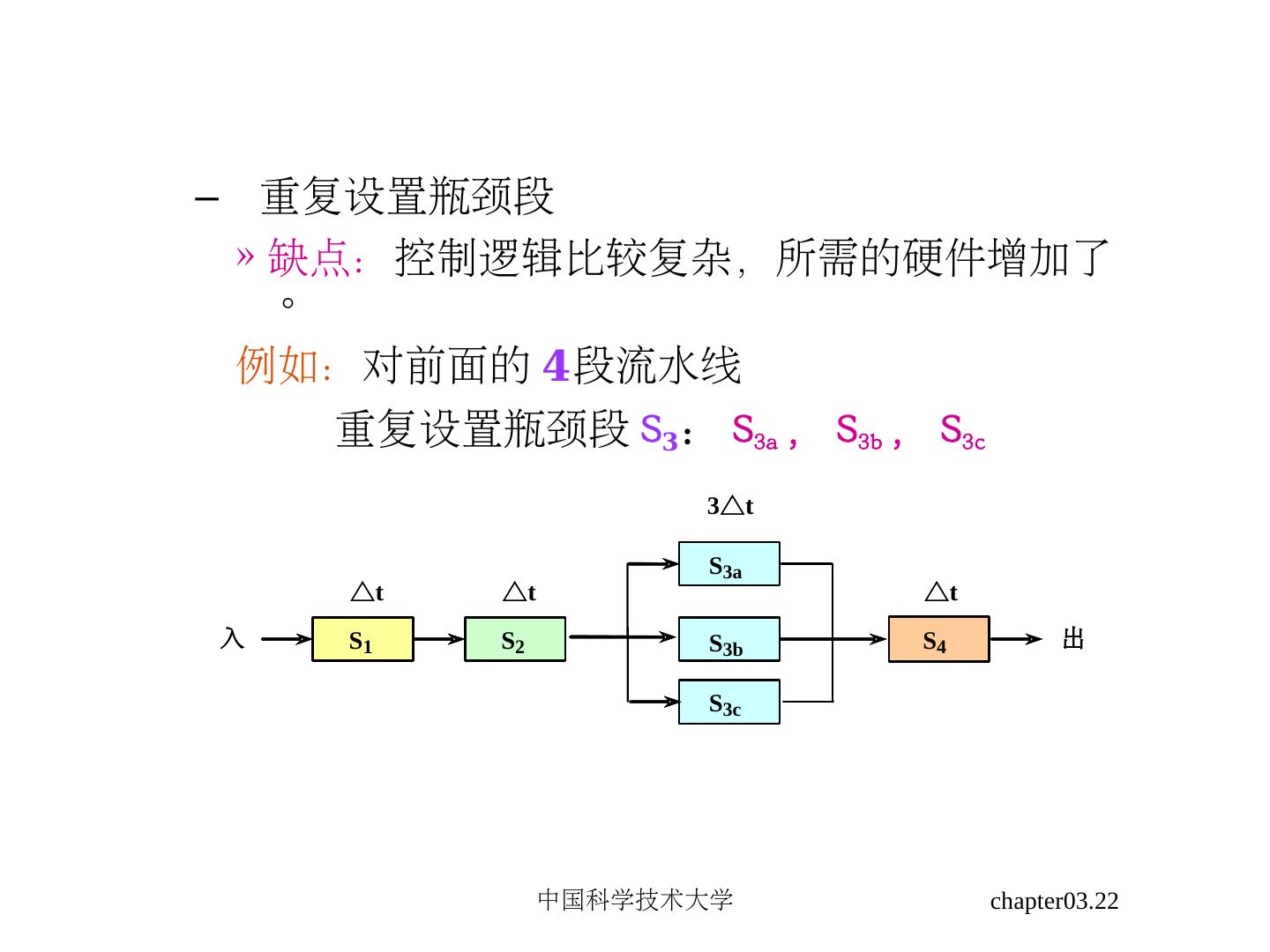

22.– 重复设置瓶颈段 » 缺点:控制逻辑比较复杂,所需的硬件增加了 。 例如:对前面的 4段流水线 重复设置瓶颈段 S3: S3a , S3b , S3c 3△t S3a △t △t △t 入 S1 S2 S3b S4 出 S3c 中国科学技术大学 chapter03.22

23.段 S4 1 2 3 4 5 6 7 8 9 S3c 3 6 9 S3b 2 5 8 S3a 1 4 7 S2 1 2 3 4 5 6 7 8 9 S1 1 2 3 4 5 6 7 8 9 时间 重复设置瓶颈段后的时空图 中国科学技术大学 chapter03.23

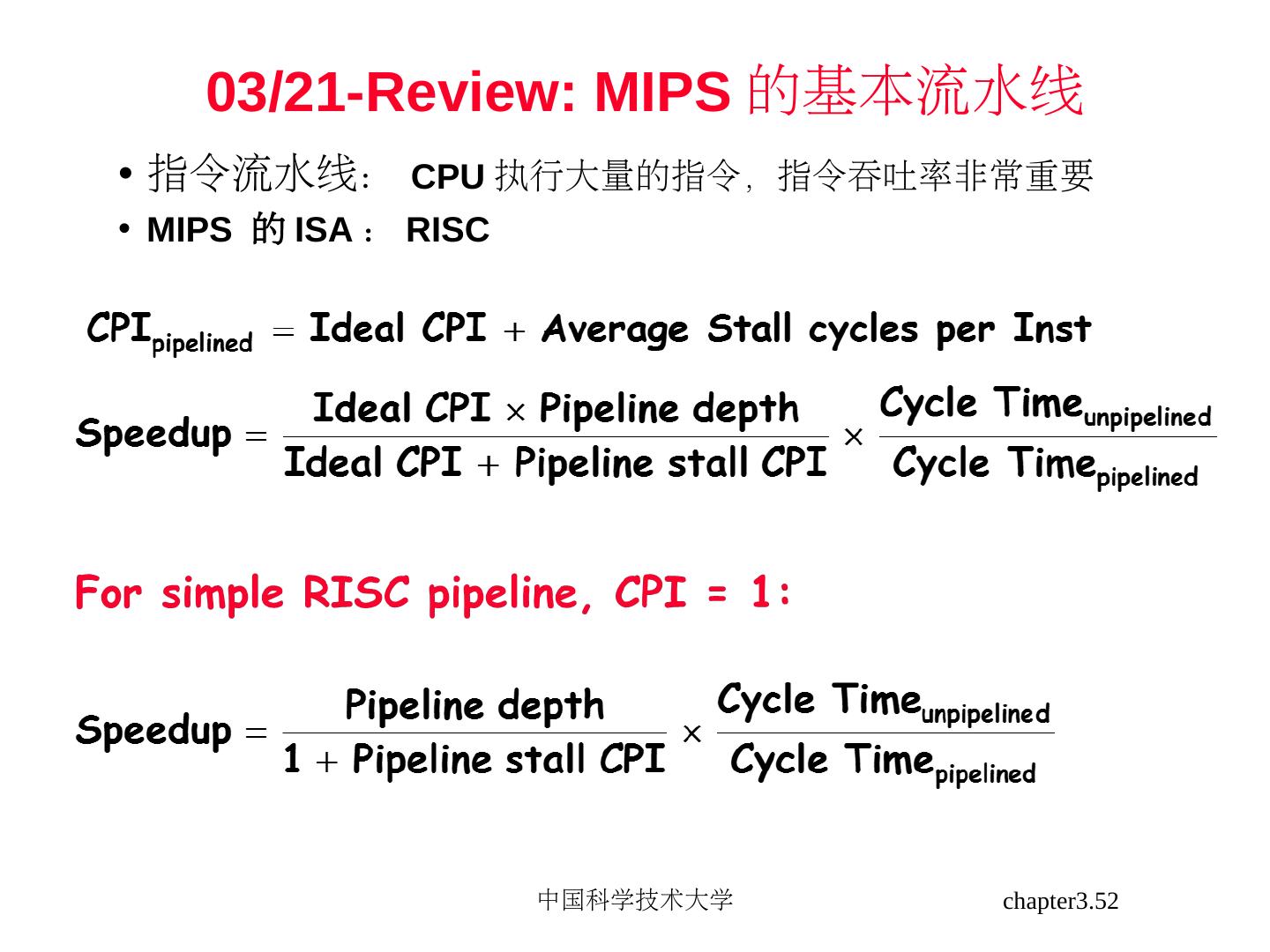

24. 加速比 加速比:完成同样一批任务,不使用流水线所用的时间 与使用流水线所用的时间之比。 假设:不使用流水线(即顺序执行)所用的间 为 Ts ,使用流水线后所用的时间为 Tk,则该流 水线的加速比为 Ts S Tk 中国科学技术大学 chapter03.24

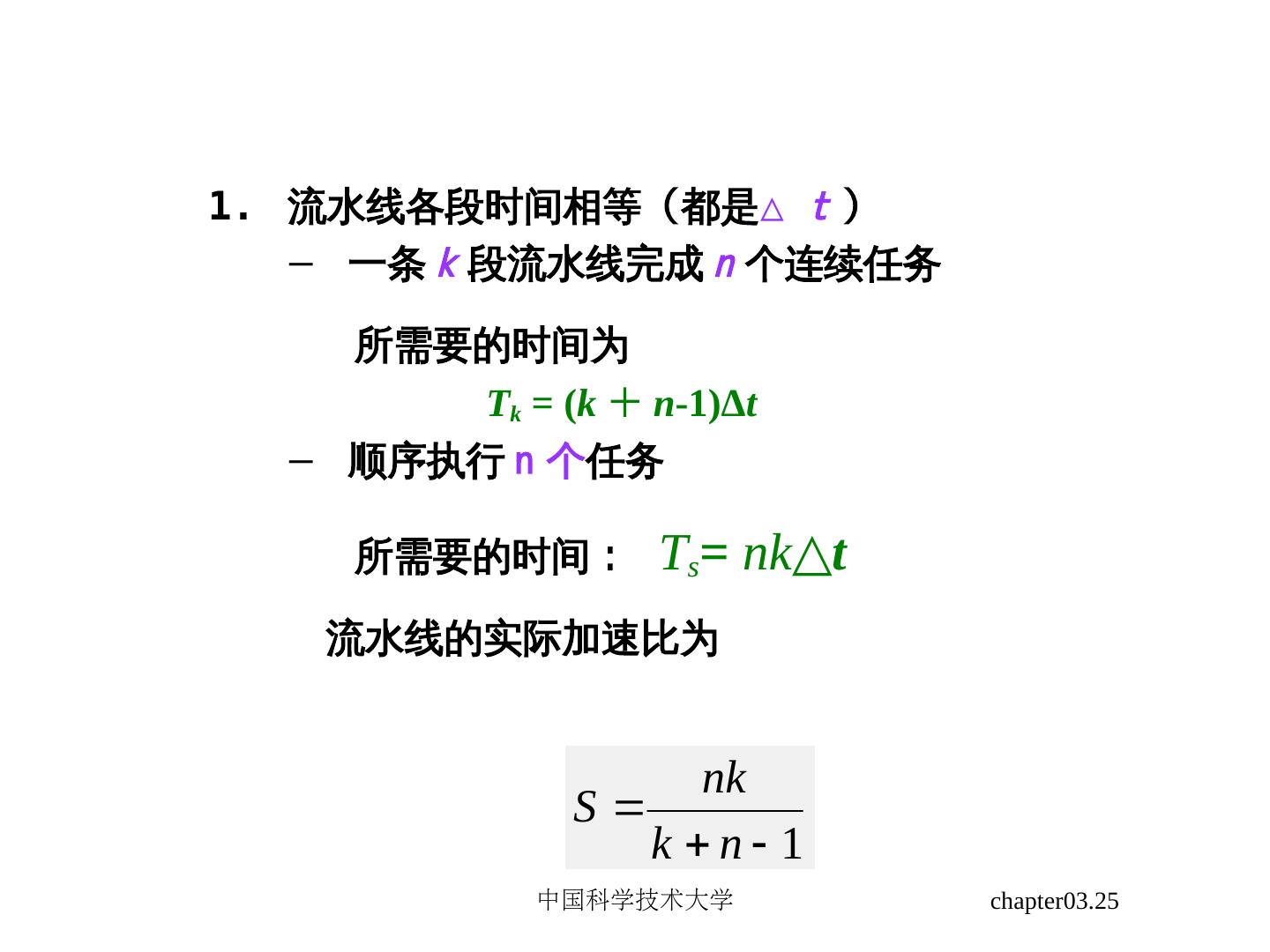

25.1. 流水线各段时间相等(都是△ t ) – 一条 k 段流水线完成 n 个连续任务 所需要的时间为 Tk = (k + n-1)Δt – 顺序执行 n 个任务 所需要的时间: Ts= nk△t 流水线的实际加速比为 nk S k n 1 中国科学技术大学 chapter03.25

26.– 最大加速比 nk S max  lim k n  k  n  1 当 n>>k时, S ≈ k 思考:流水线的段数愈多愈好? 中国科学技术大学 chapter03.26

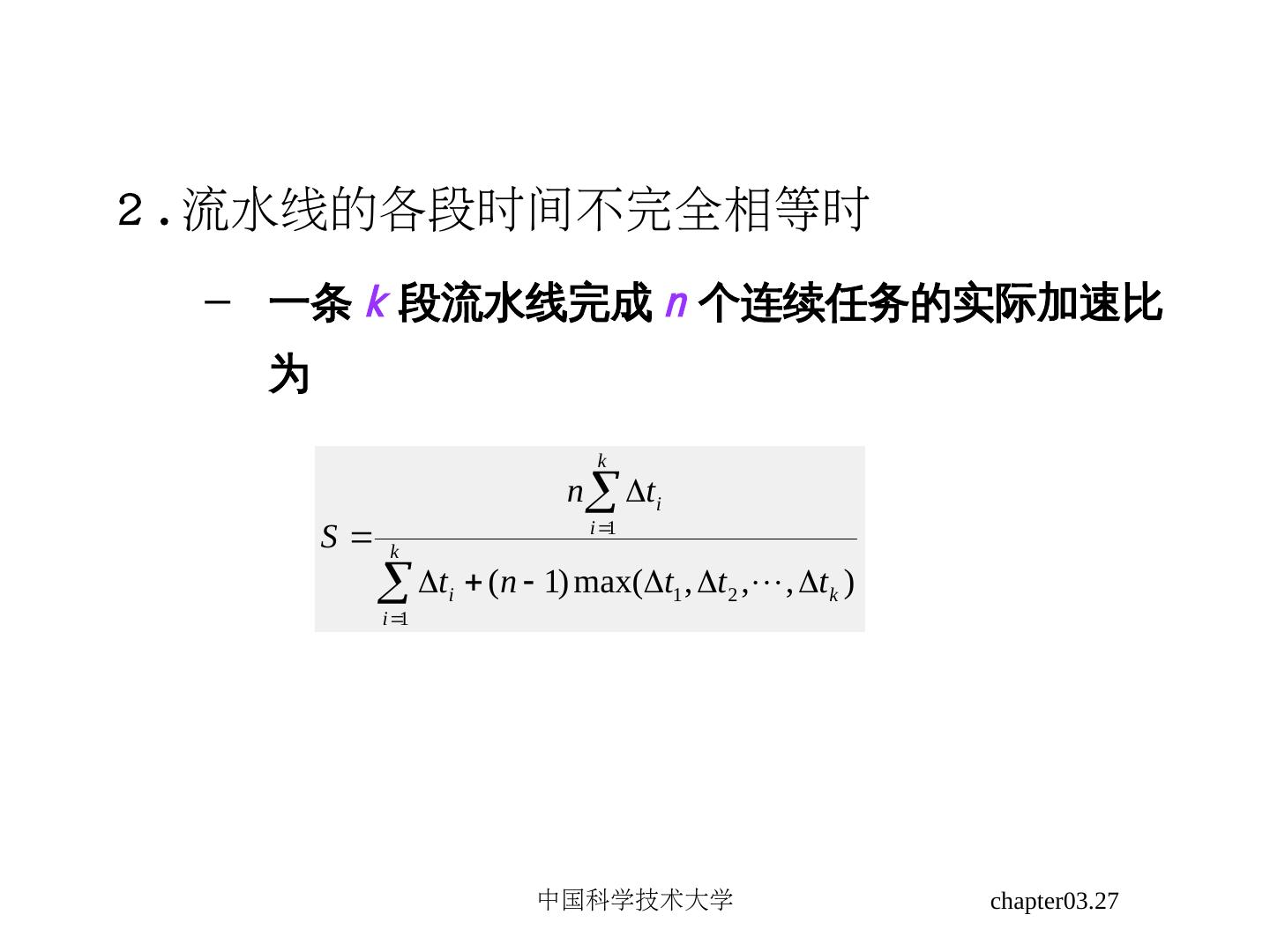

27.2 .流水线的各段时间不完全相等时 – 一条 k 段流水线完成 n 个连续任务的实际加速比 为 k n ti S k i 1  t i 1 i  (n  1) max(t1 , t 2 , , t k ) 中国科学技术大学 chapter03.27

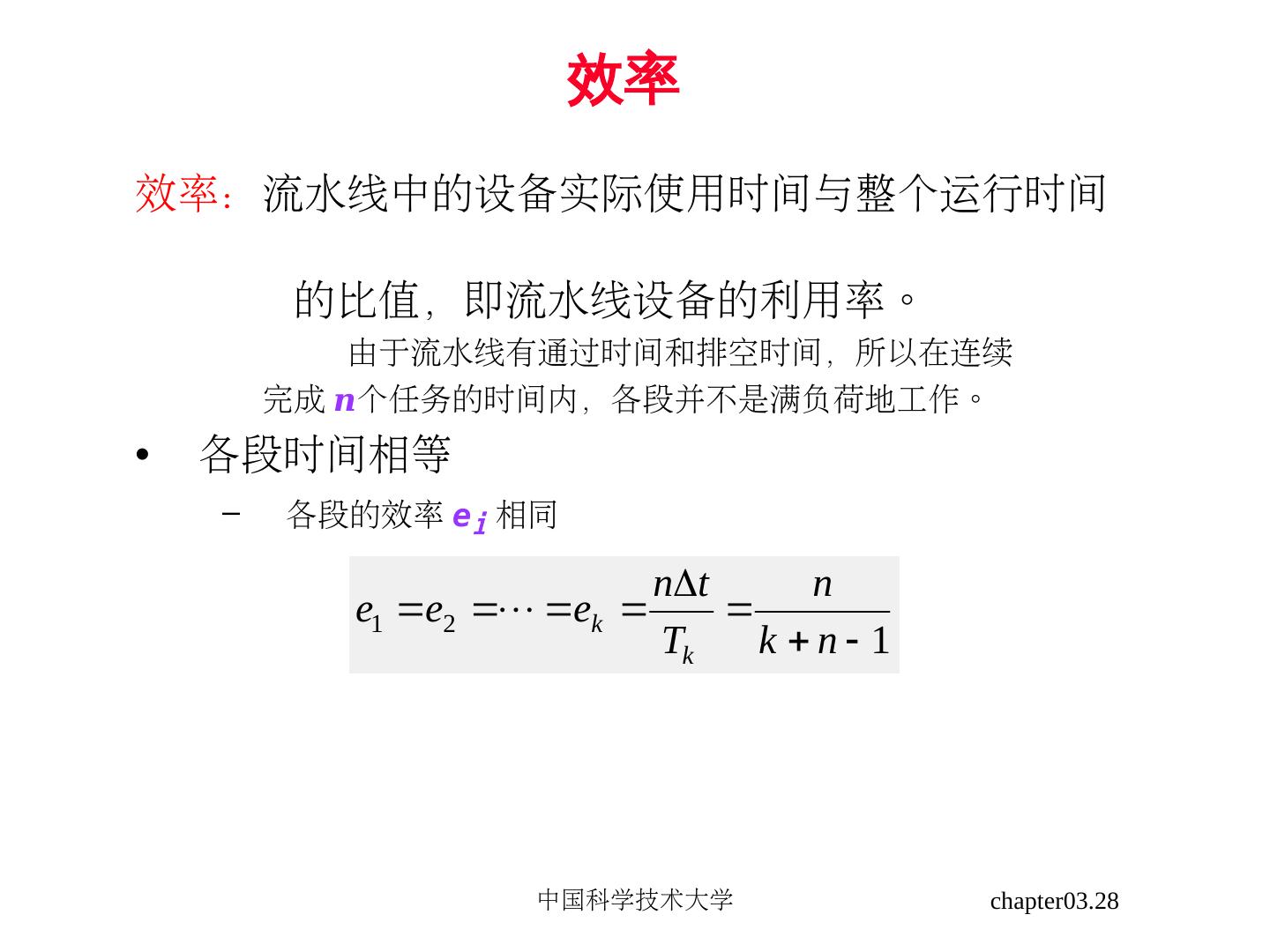

28. 效率 效率 :流水线中的设备实际使用时间与整个运行时间 的比值,即流水线设备的利用率 。 由于流水线有通过时间和排空时间,所以在连续 完成 n个任务的时间内,各段并不是满负荷地工作。 • 各段时间相等 – 各段的效率 ei 相同 nt n e1 e2  ek   Tk k n 1 中国科学技术大学 chapter03.28

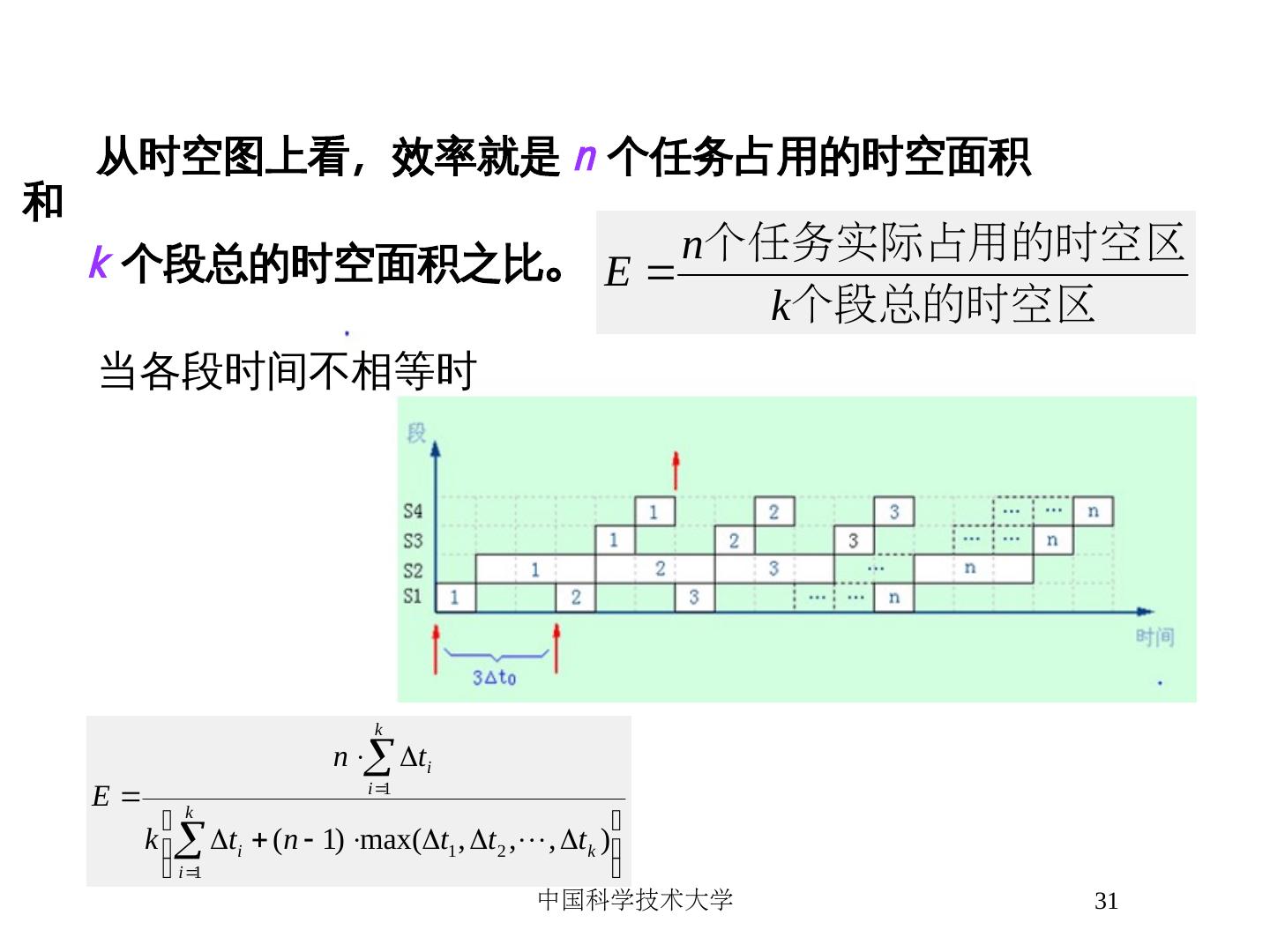

29.– 整条流水线的效率 为 e1  e2    ek ke1 knt E   k k kTk  可以写成 n E k n 1  最高效率为 n Emax  lim 1 n  k  n  1 当 n>>k时, E≈1 。 中国科学技术大学 29
