05 编译原理---语法制导的翻译

这一节是南京大学计算机系许畅所讲述的编译原理中的语法制导的翻译。这一节的主要内容有语法制导定义和语法制导翻译,语法制导的定义 (SDD),分析树和属性值 ,综合属性和继承属性,SDD的例子,S属性的SDD,语法分析树上的SDD求值,注释分析树的例子,适用于自顶向下分析的SDD,L属性的SDD,具有受控副作用的语义规则,类型结构,语法制导的翻译方案等。
展开查看详情

1.第五章 语法制导的翻译 许畅 南京大学计算机系 2018年春季

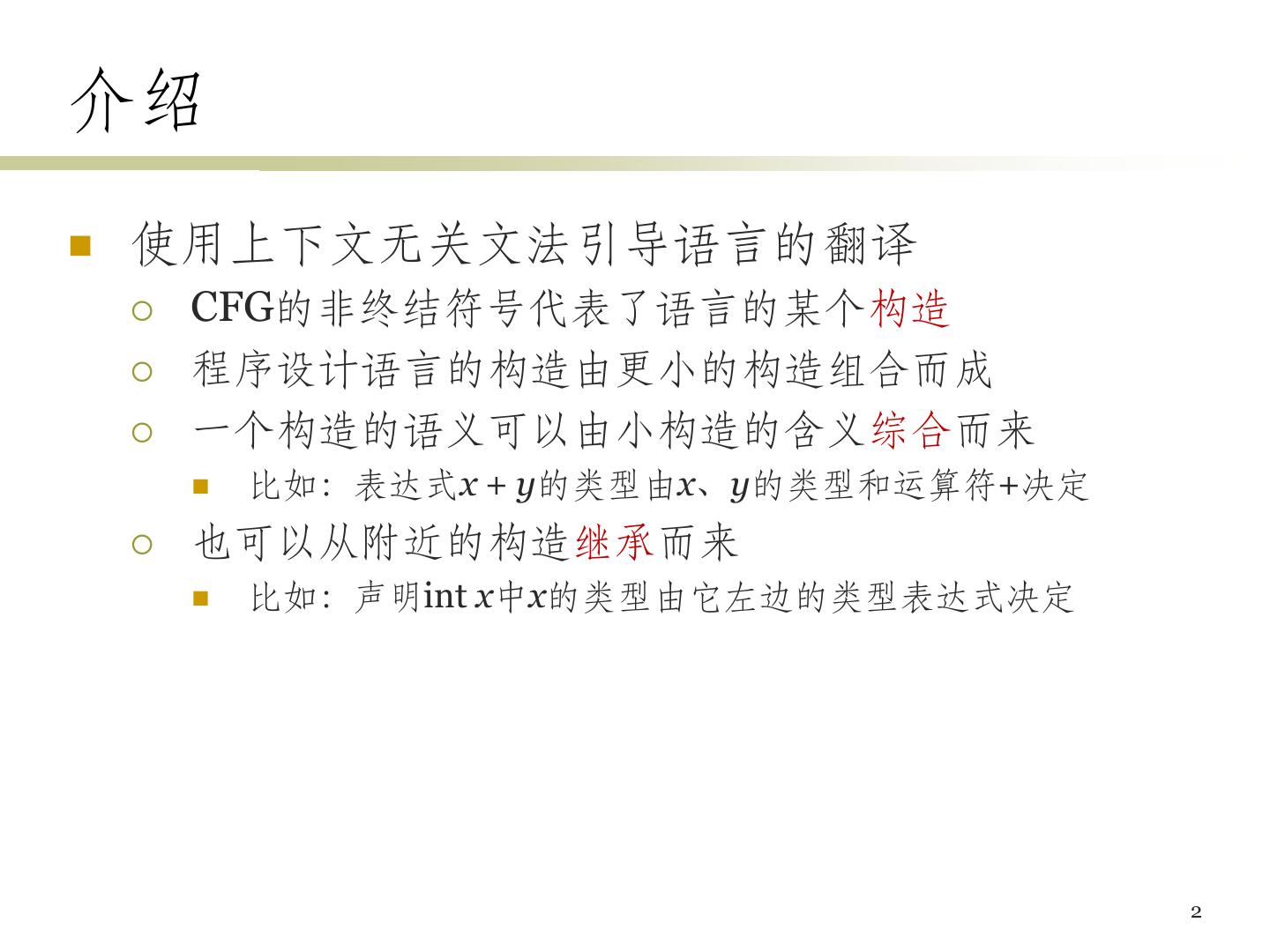

2.介绍  使用上下文无关文法引导语言的翻译  CFG的非终结符号代表了语言的某个构造  程序设计语言的构造由更小的构造组合而成  一个构造的语义可以由小构造的含义综合而来  比如:表达式x + y的类型由x、y的类型和运算符+决定  也可以从附近的构造继承而来  比如:声明int x中x的类型由它左边的类型表达式决定 2

3.语法制导定义和语法制导翻译 • 语法制导定义 – 将文法符号和某些属性相关联,并通过语义规则来描 述如何计算属性的值 – E  E1 + T E.code = E1.code || T.code || '+' – 属性code代表表达式的逆波兰表示,规则说明加法表 达式的逆波兰表示由两个分量的逆波兰表示并置,然 后加上'+'得到 • 语法制导翻译 – 在产生式体中加入语义动作,并在适当时候执行动作 – E  E1 + T { print '+'; } 3

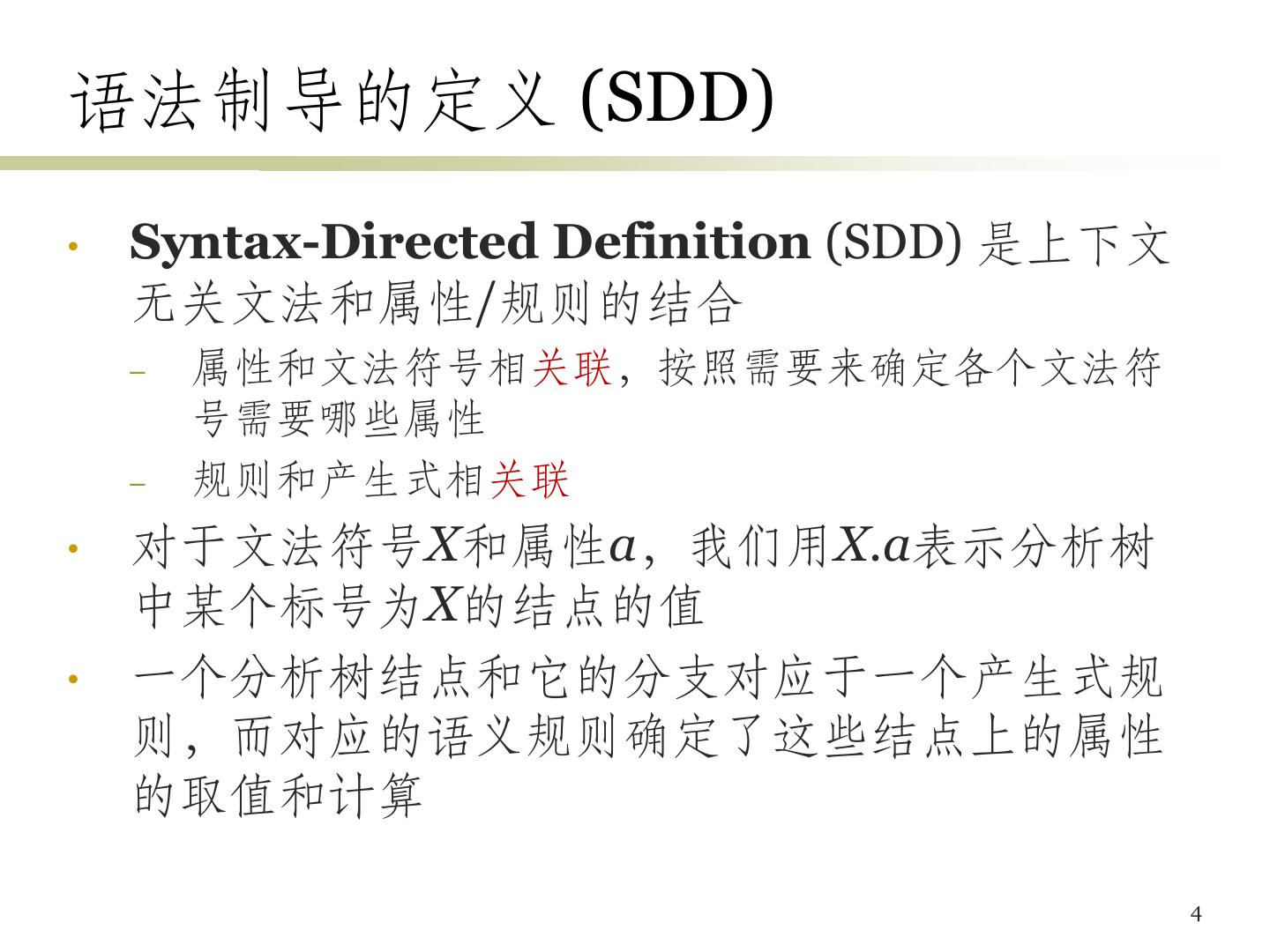

4.语法制导的定义 (SDD) • Syntax-Directed Definition (SDD) 是上下文 无关文法和属性/规则的结合 – 属性和文法符号相关联,按照需要来确定各个文法符 号需要哪些属性 – 规则和产生式相关联 • 对于文法符号X和属性a,我们用X.a表示分析树 中某个标号为X的结点的值 • 一个分析树结点和它的分支对应于一个产生式规 则,而对应的语义规则确定了这些结点上的属性 的取值和计算 4

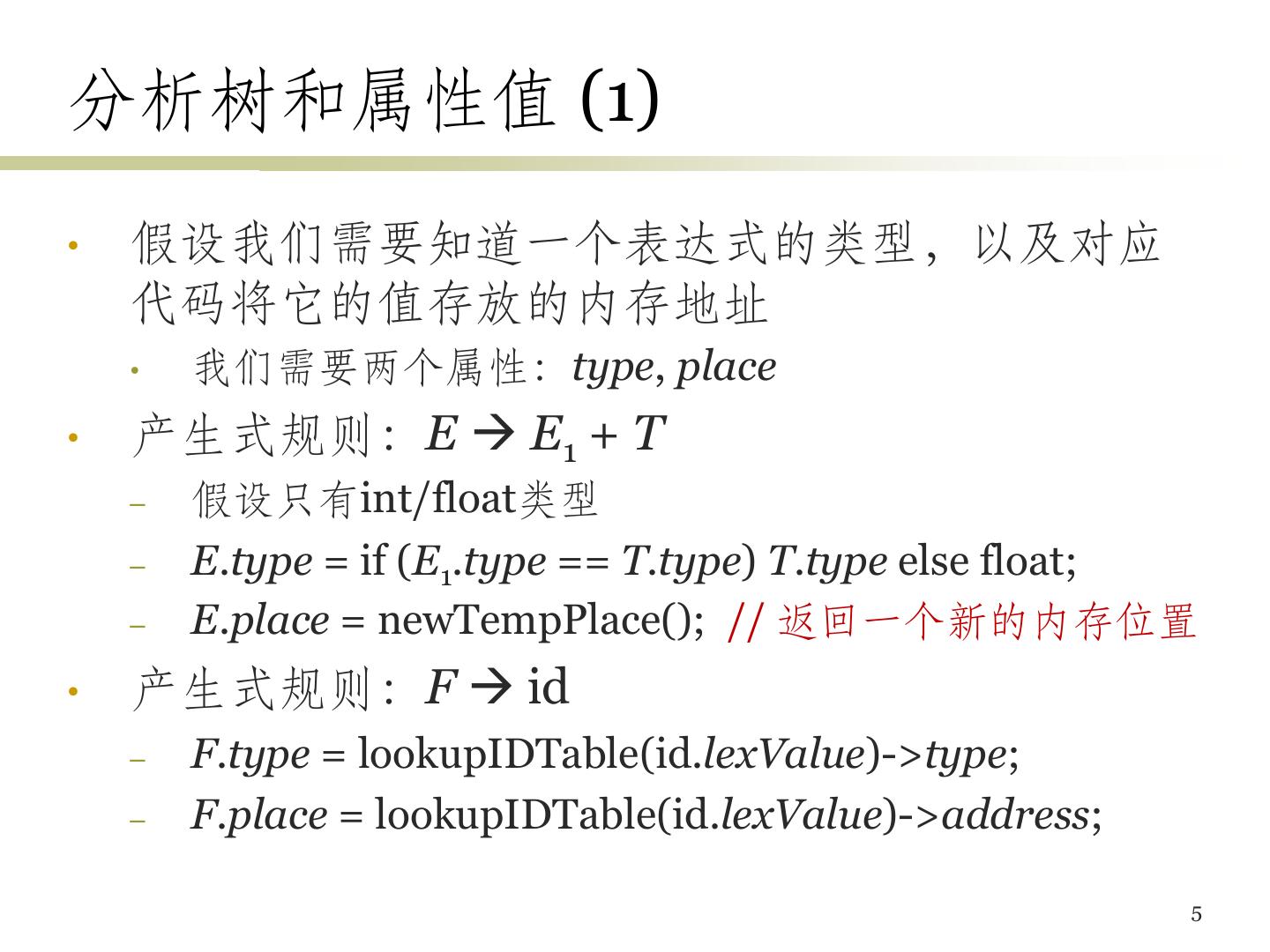

5.分析树和属性值 (1) • 假设我们需要知道一个表达式的类型,以及对应 代码将它的值存放的内存地址 • 我们需要两个属性:type, place • 产生式规则:E  E1 + T – 假设只有int/float类型 – E.type = if (E1.type == T.type) T.type else float; – E.place = newTempPlace(); // 返回一个新的内存位置 • 产生式规则:F  id – F.type = lookupIDTable(id.lexValue)->type; – F.place = lookupIDTable(id.lexValue)->address; 5

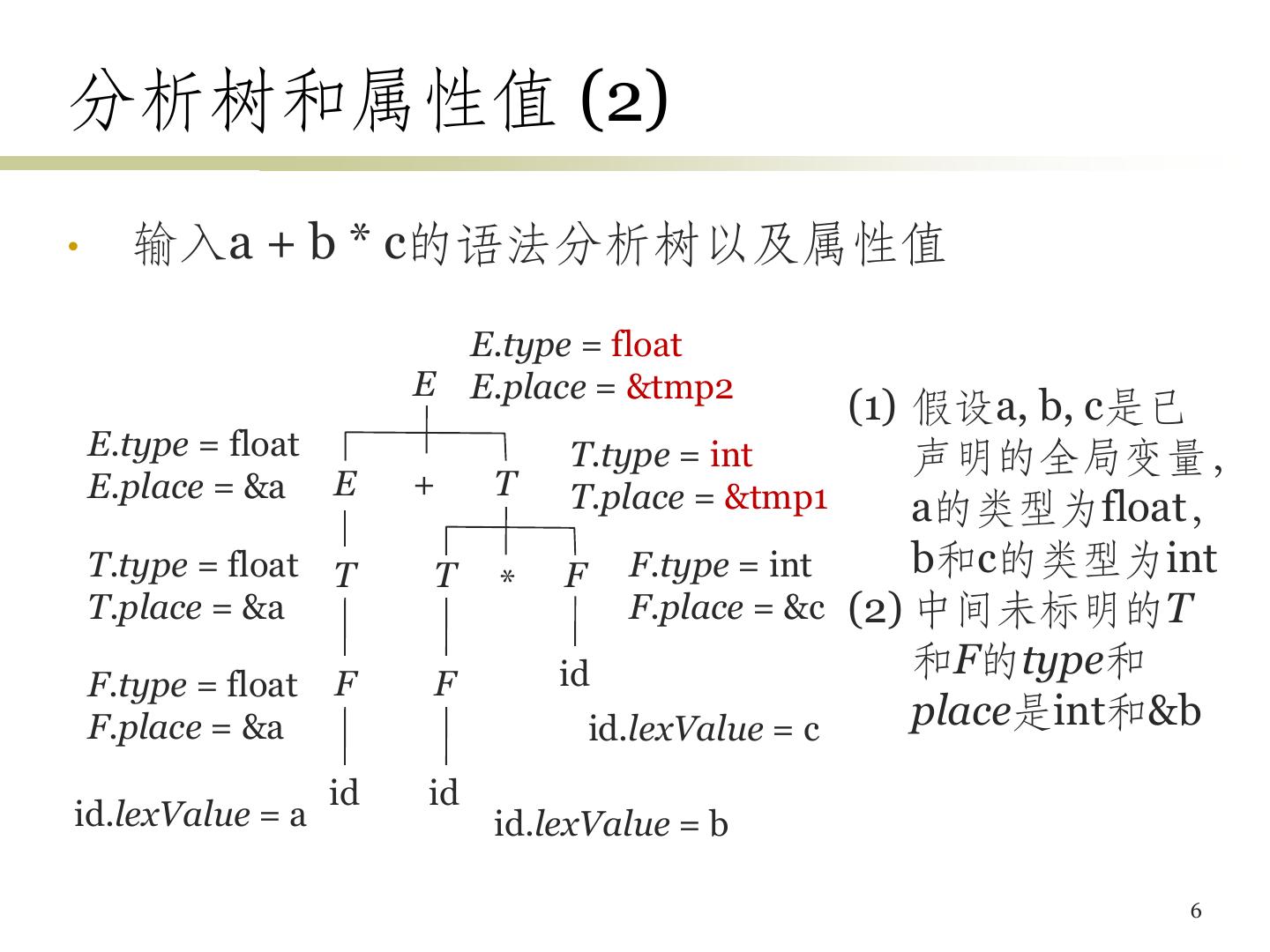

6.分析树和属性值 (2) • 输入a + b * c的语法分析树以及属性值 E.type = float E E.place = &tmp2 (1) 假设a, b, c是已 E.type = float T.type = int 声明的全局变量, E.place = &a E + T T.place = &tmp1 a的类型为float, T.type = float T T F F.type = int b和c的类型为int * T.place = &a F.place = &c (2) 中间未标明的T id 和F的type和 F.type = float F F F.place = &a id.lexValue = c place是int和&b id id id.lexValue = a id.lexValue = b 6

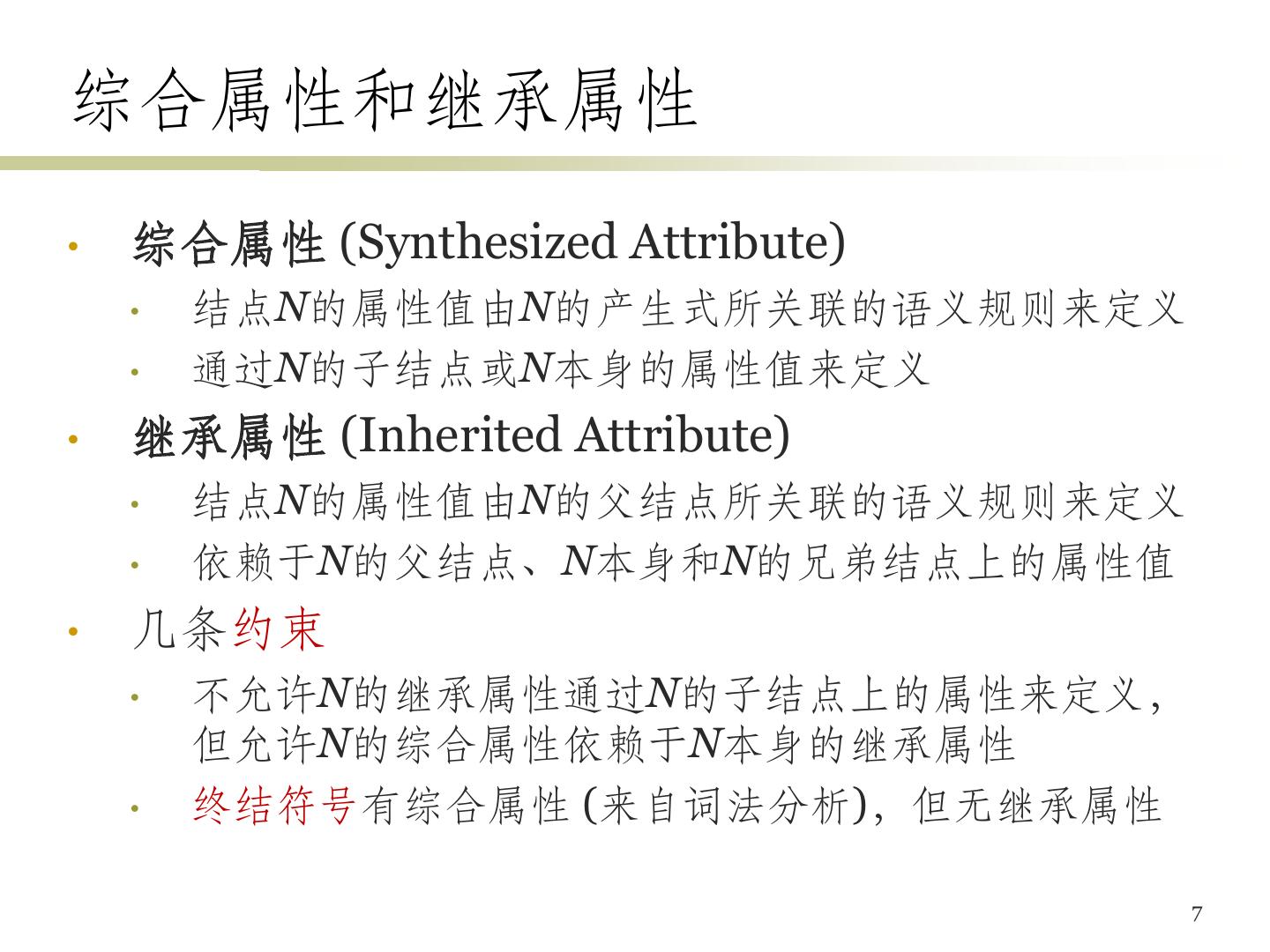

7.综合属性和继承属性 • 综合属性 (Synthesized Attribute) • 结点N的属性值由N的产生式所关联的语义规则来定义 • 通过N的子结点或N本身的属性值来定义 • 继承属性 (Inherited Attribute) • 结点N的属性值由N的父结点所关联的语义规则来定义 • 依赖于N的父结点、N本身和N的兄弟结点上的属性值 • 几条约束 • 不允许N的继承属性通过N的子结点上的属性来定义, 但允许N的综合属性依赖于N本身的继承属性 • 终结符号有综合属性 (来自词法分析),但无继承属性 7

8.SDD的例子 • 计算表达式行L的值 (属性val) • 计算L的val值需要E的val值,E的val值又依赖于 E1和T的val值… • 终结符号digit有综合属性lexval 8

9.S属性的SDD • 只包含综合属性的SDD称为S属性的SDD – 每个语义规则都根据产生式体中的属性值来计算头部 非终结符号的属性值 • S属性的SDD可以和LR语法分析器一起实现 – 栈中的状态/文法符号可以附加相应的属性值 – 归约时,按照语义规则计算归约得到的符号的属性值 • 语义规则不应该有复杂的副作用 – 要求副作用不影响其它属性的求值 – 没有副作用的SDD称为属性文法 9

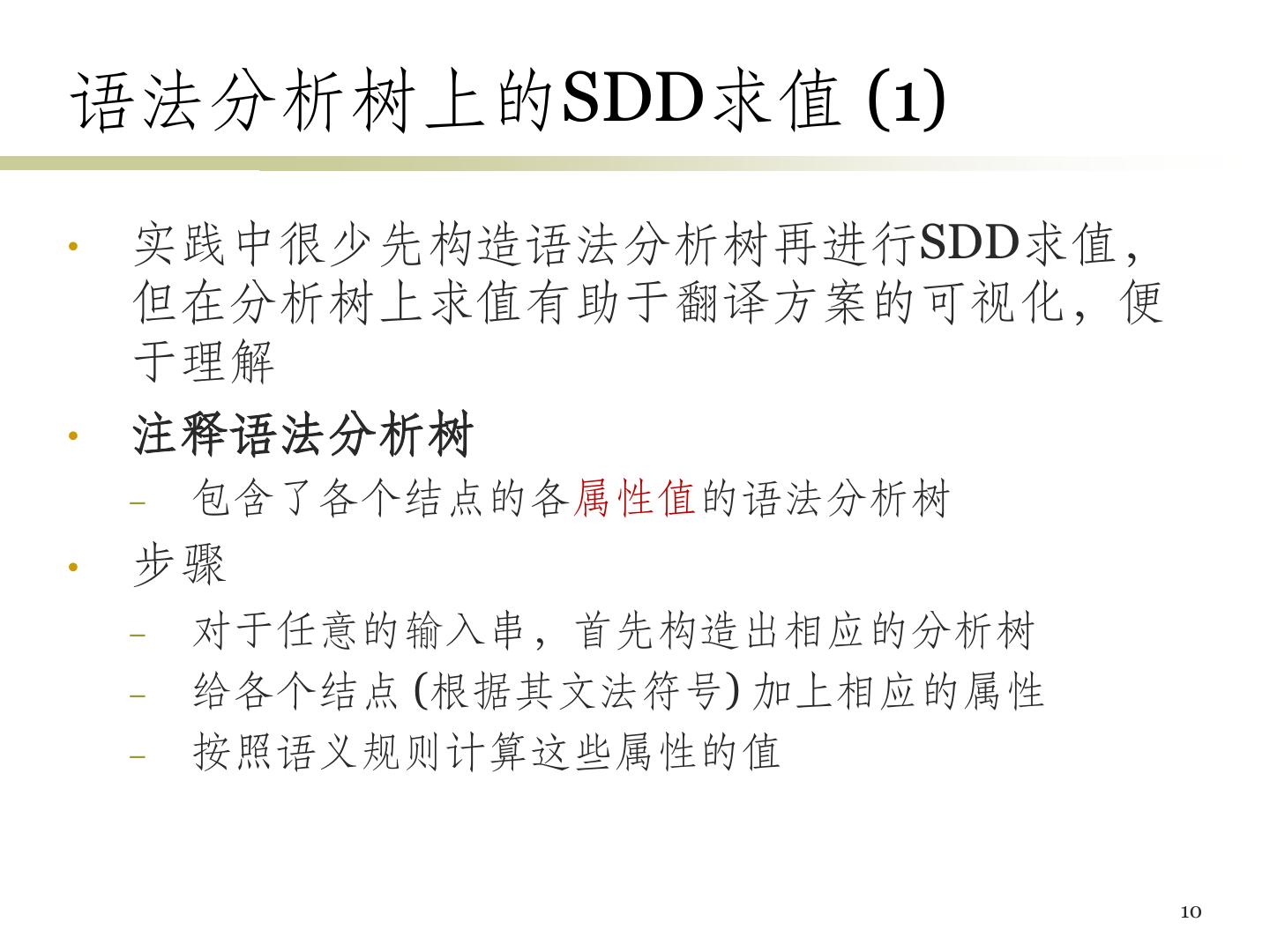

10.语法分析树上的SDD求值 (1) • 实践中很少先构造语法分析树再进行SDD求值, 但在分析树上求值有助于翻译方案的可视化,便 于理解 • 注释语法分析树 – 包含了各个结点的各属性值的语法分析树 • 步骤 – 对于任意的输入串,首先构造出相应的分析树 – 给各个结点 (根据其文法符号) 加上相应的属性 – 按照语义规则计算这些属性的值 10

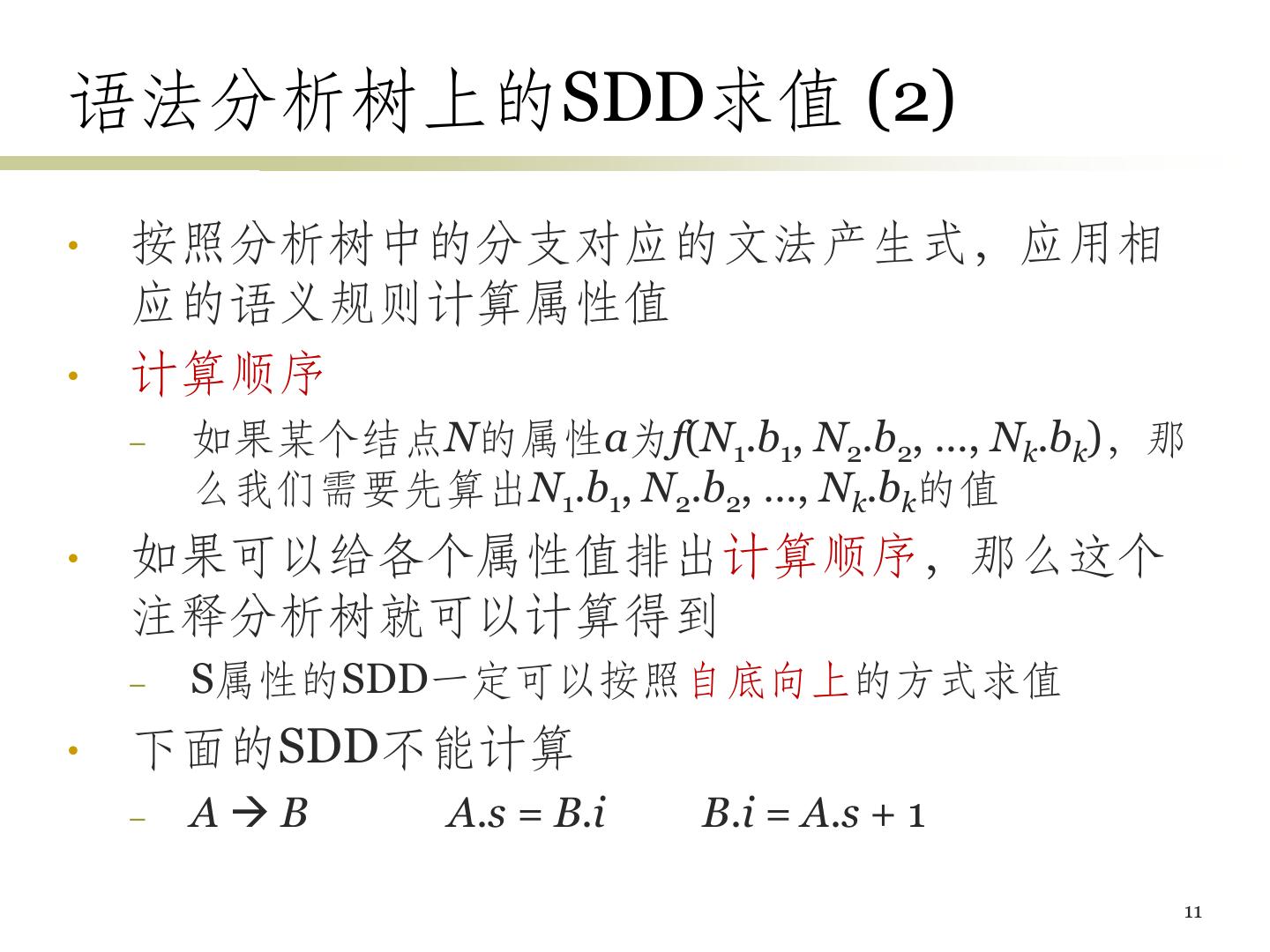

11.语法分析树上的SDD求值 (2) • 按照分析树中的分支对应的文法产生式,应用相 应的语义规则计算属性值 • 计算顺序 – 如果某个结点N的属性a为f(N1.b1, N2.b2, …, Nk.bk),那 么我们需要先算出N1.b1, N2.b2, …, Nk.bk的值 • 如果可以给各个属性值排出计算顺序,那么这个 注释分析树就可以计算得到 – S属性的SDD一定可以按照自底向上的方式求值 • 下面的SDD不能计算 – AB A.s = B.i B.i = A.s + 1 11

12.注释分析树的例子 3*5+4n 12

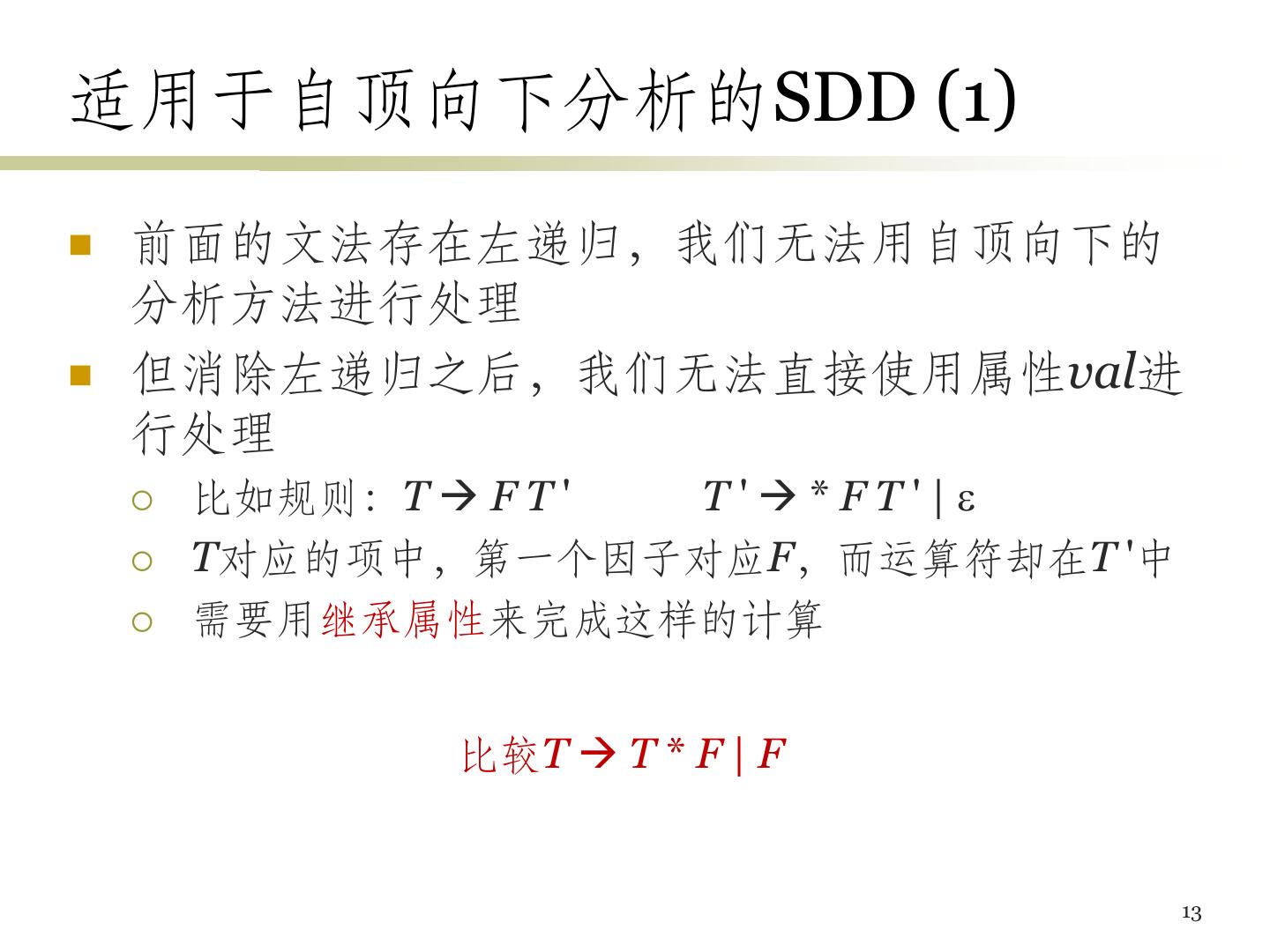

13.适用于自顶向下分析的SDD (1)  前面的文法存在左递归,我们无法用自顶向下的 分析方法进行处理  但消除左递归之后,我们无法直接使用属性val进 行处理  比如规则:T  F T ' T'*FT'|  T对应的项中,第一个因子对应F,而运算符却在T '中  需要用继承属性来完成这样的计算 比较T  T * F | F 13

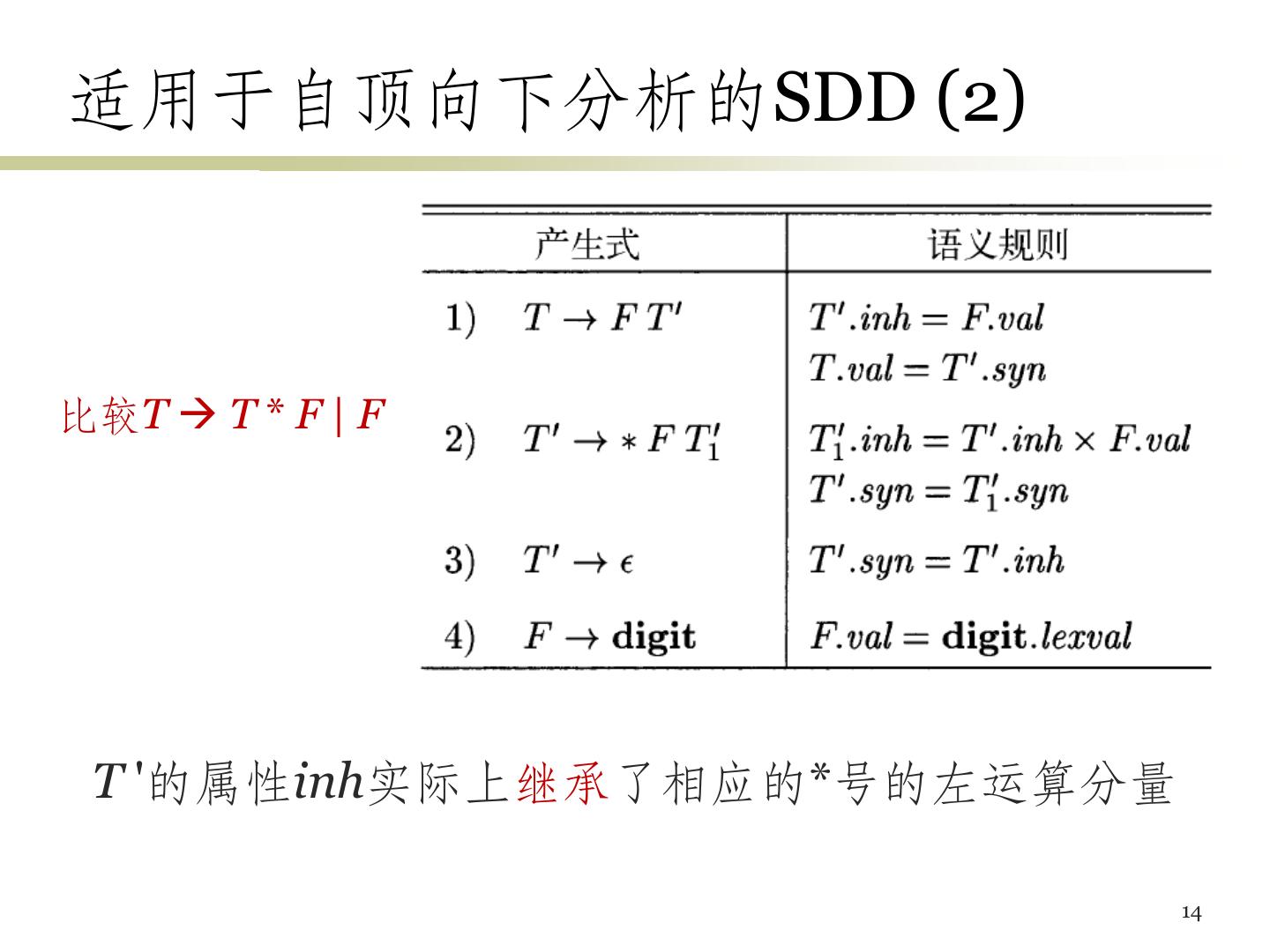

14.适用于自顶向下分析的SDD (2) 比较T  T * F | F T '的属性inh实际上继承了相应的*号的左运算分量 14

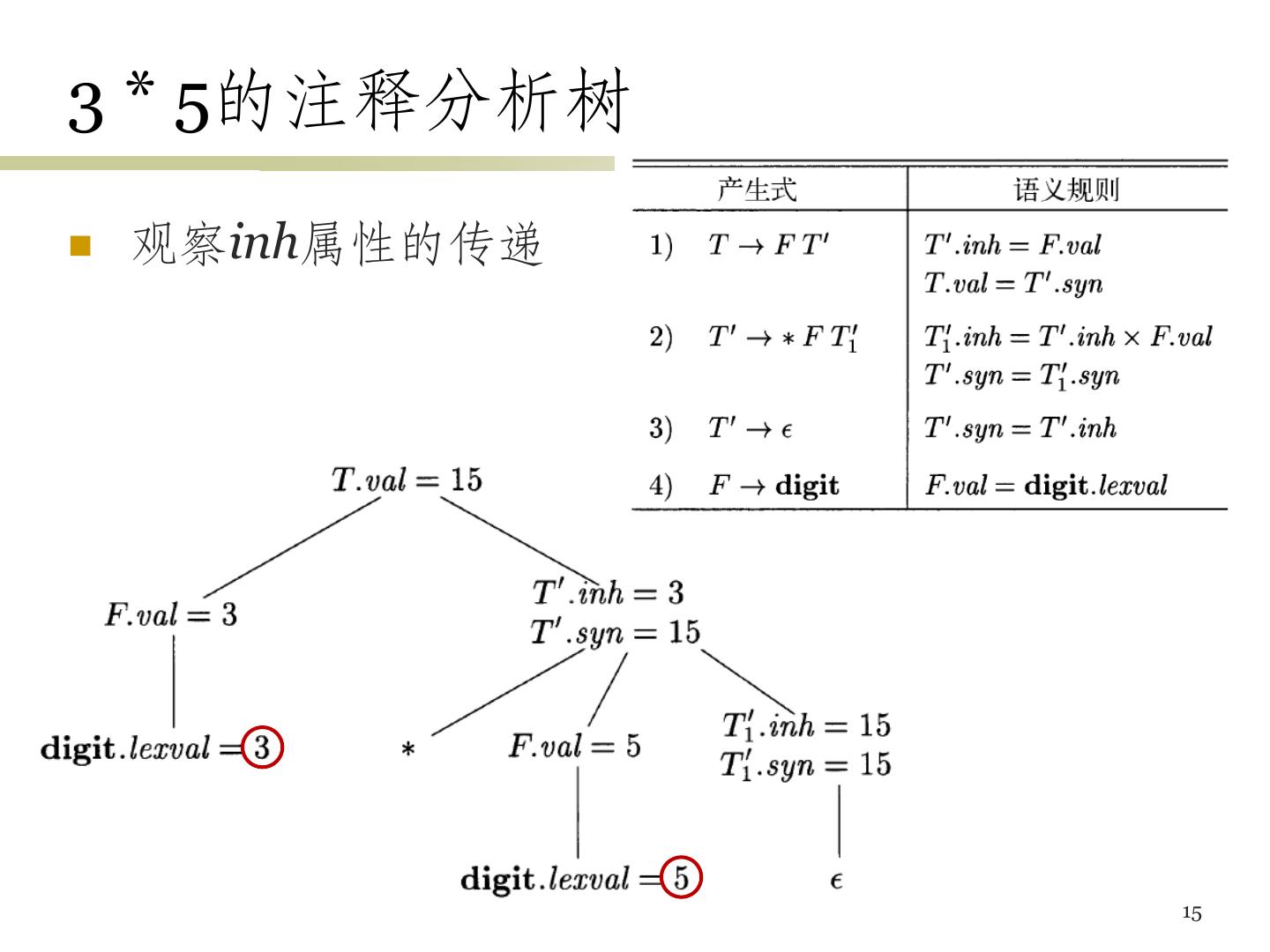

15.3 * 5的注释分析树  观察inh属性的传递 15

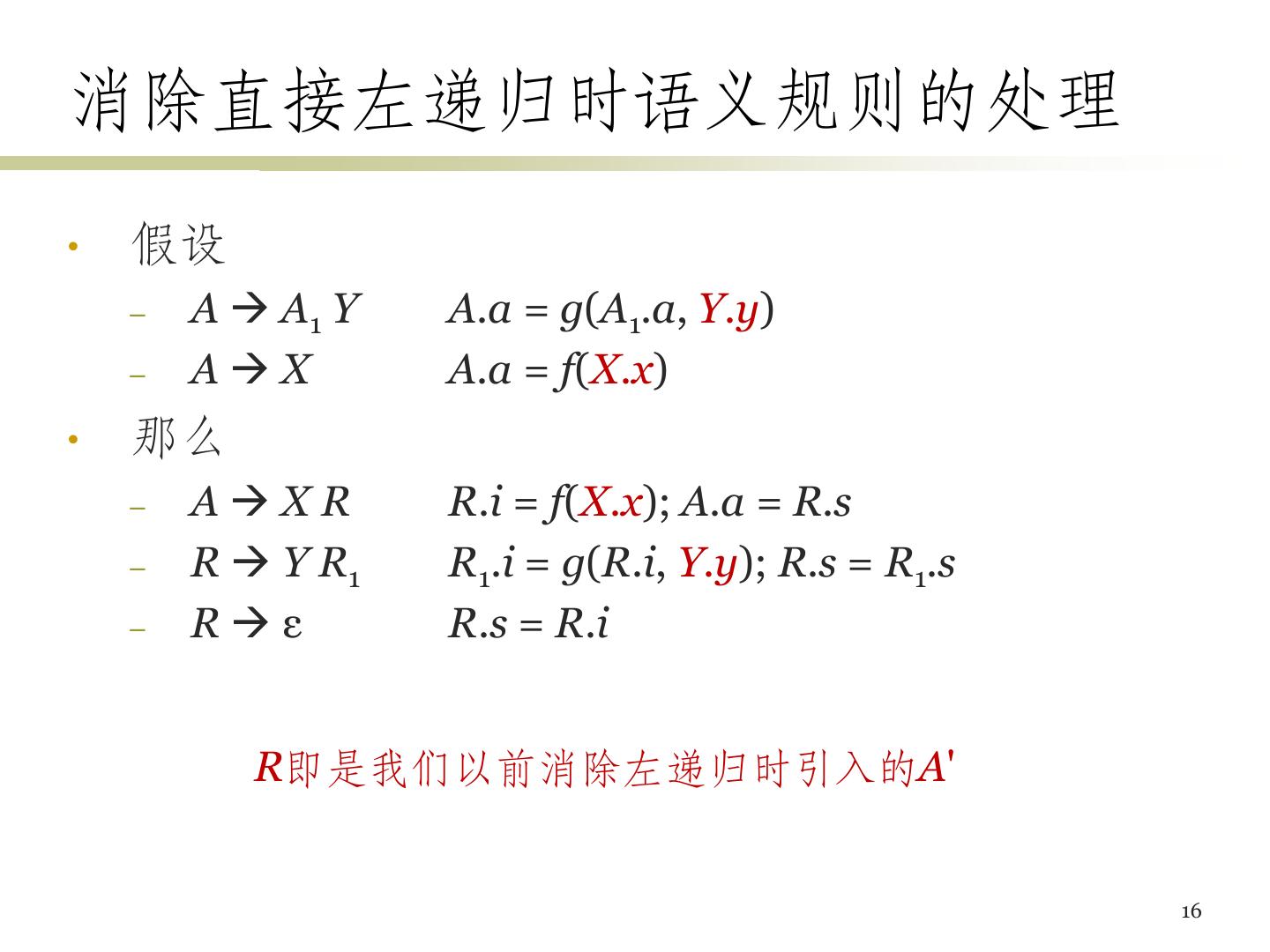

16.消除直接左递归时语义规则的处理 • 假设 – A  A1 Y A.a = g(A1.a, Y.y) – AX A.a = f(X.x) • 那么 – AXR R.i = f(X.x); A.a = R.s – R  Y R1 R1.i = g(R.i, Y.y); R.s = R1.s – Rε R.s = R.i R即是我们以前消除左递归时引入的A' 16

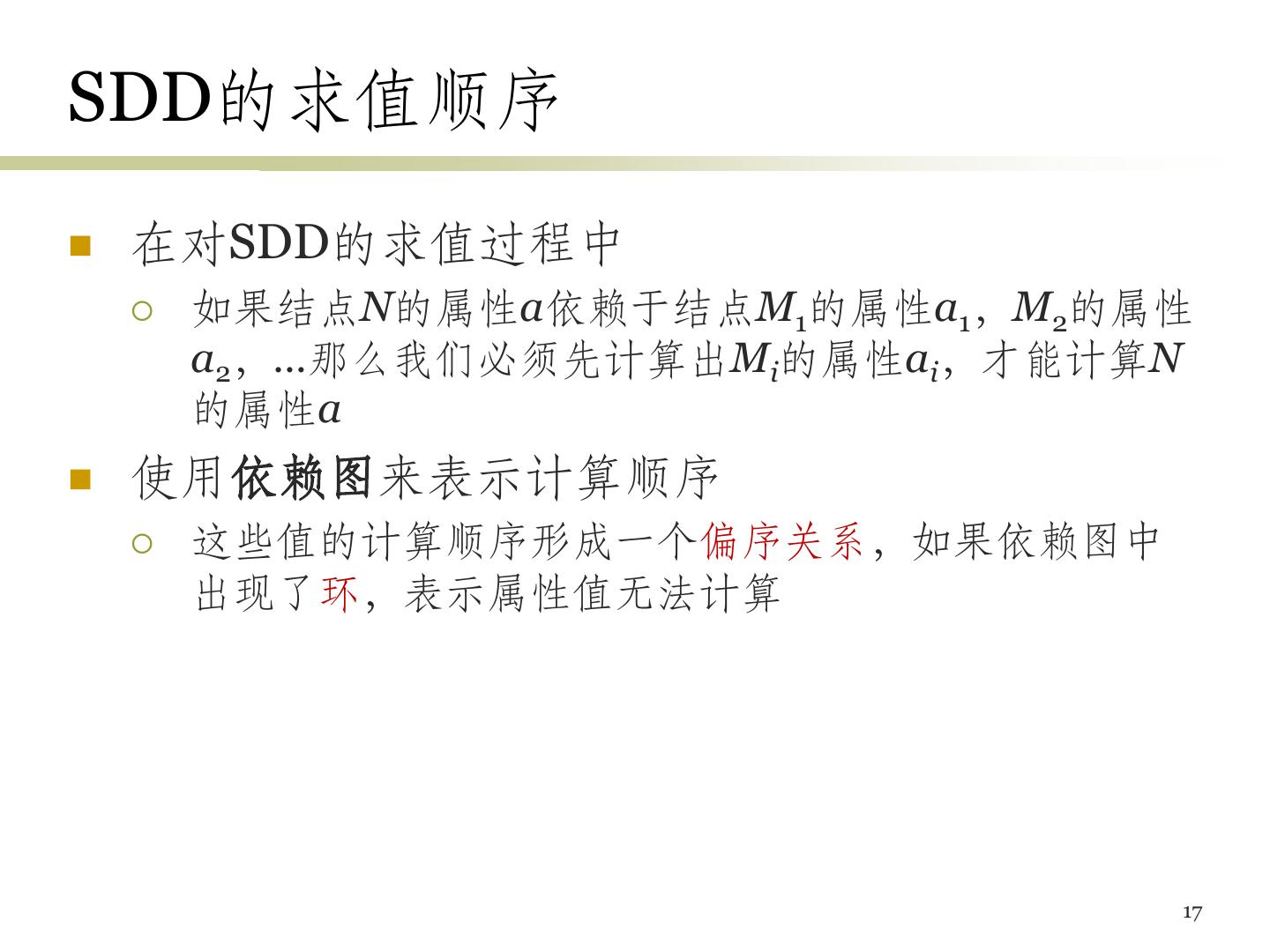

17.SDD的求值顺序  在对SDD的求值过程中  如果结点N的属性a依赖于结点M1的属性a1,M2的属性 a2,…那么我们必须先计算出Mi的属性ai,才能计算N 的属性a  使用依赖图来表示计算顺序  这些值的计算顺序形成一个偏序关系,如果依赖图中 出现了环,表示属性值无法计算 17

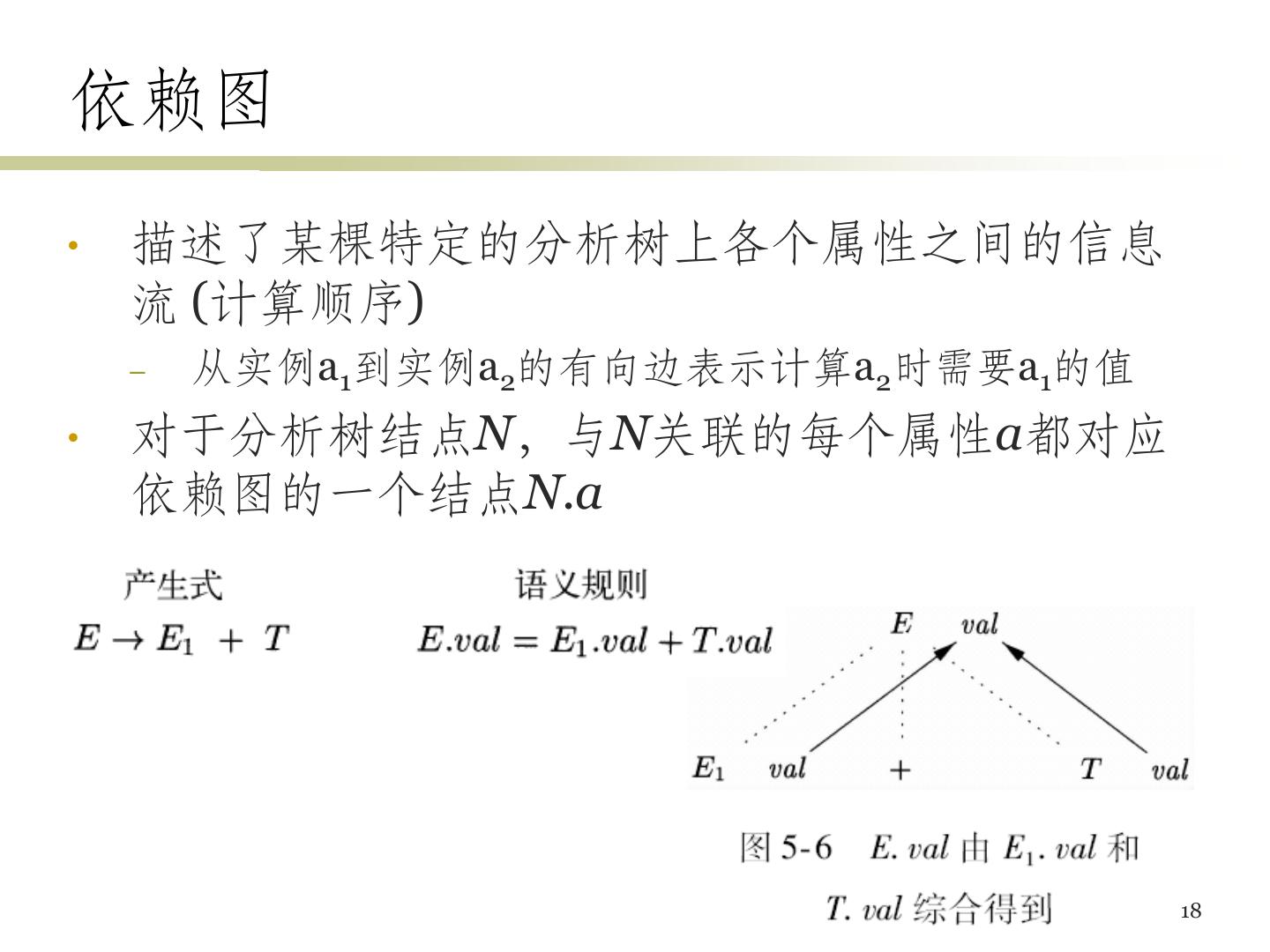

18.依赖图 • 描述了某棵特定的分析树上各个属性之间的信息 流 (计算顺序) – 从实例a1到实例a2的有向边表示计算a2时需要a1的值 • 对于分析树结点N,与N关联的每个属性a都对应 依赖图的一个结点N.a 18

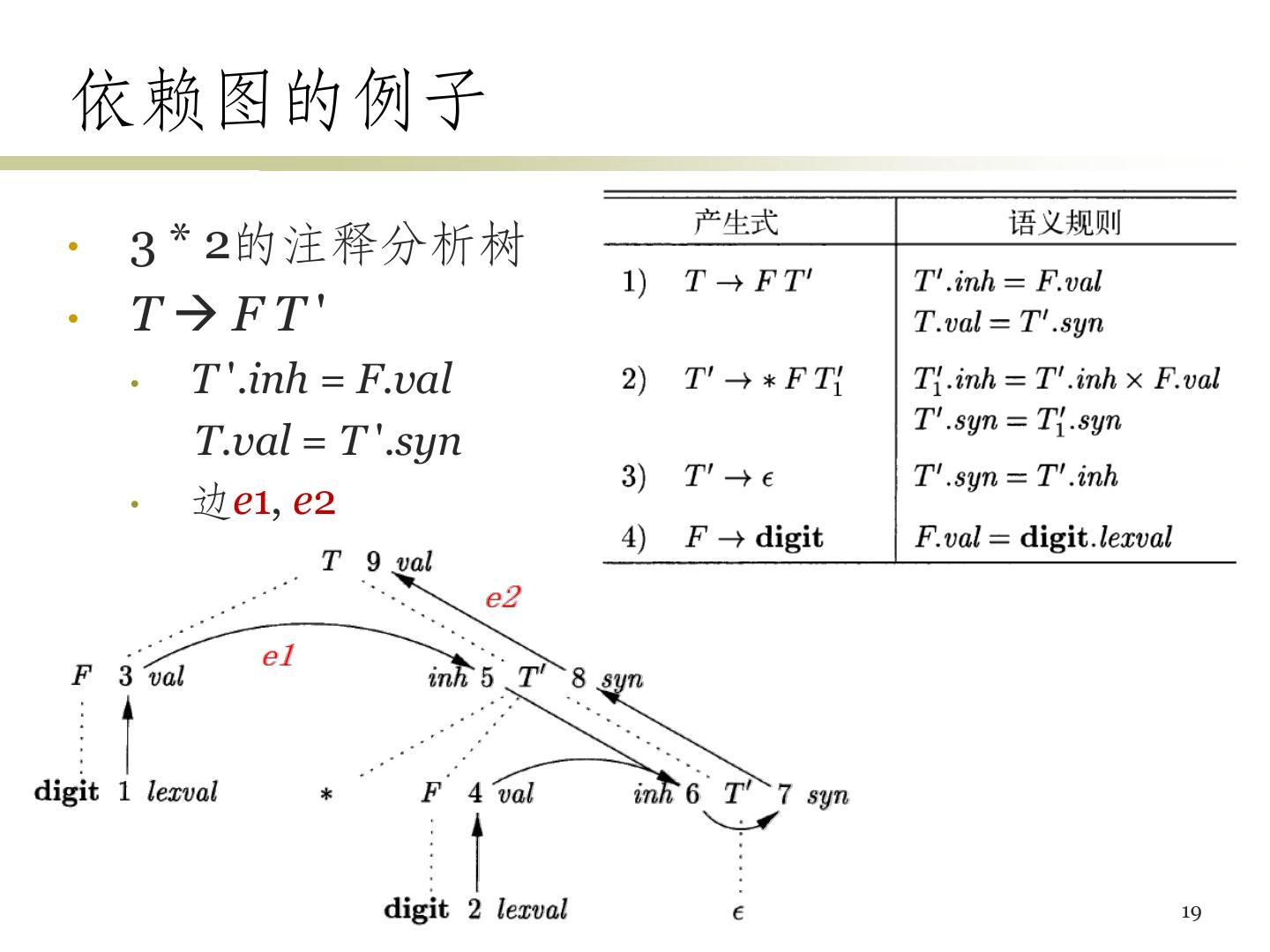

19.依赖图的例子 • 3 * 2的注释分析树 • TFT' • T '.inh = F.val T.val = T '.syn • 边e1, e2 19

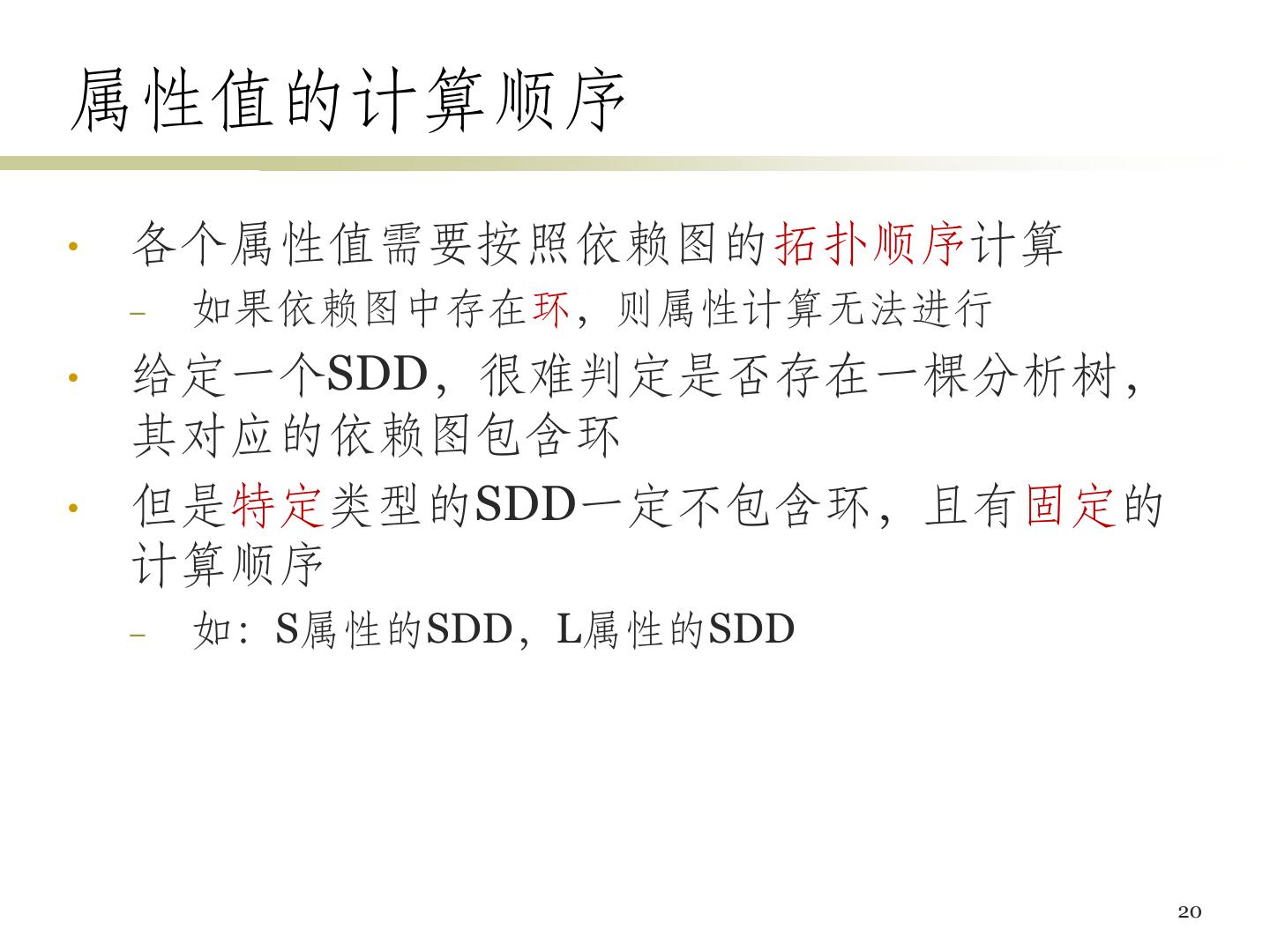

20.属性值的计算顺序 • 各个属性值需要按照依赖图的拓扑顺序计算 – 如果依赖图中存在环,则属性计算无法进行 • 给定一个SDD,很难判定是否存在一棵分析树, 其对应的依赖图包含环 • 但是特定类型的SDD一定不包含环,且有固定的 计算顺序 – 如:S属性的SDD,L属性的SDD 20

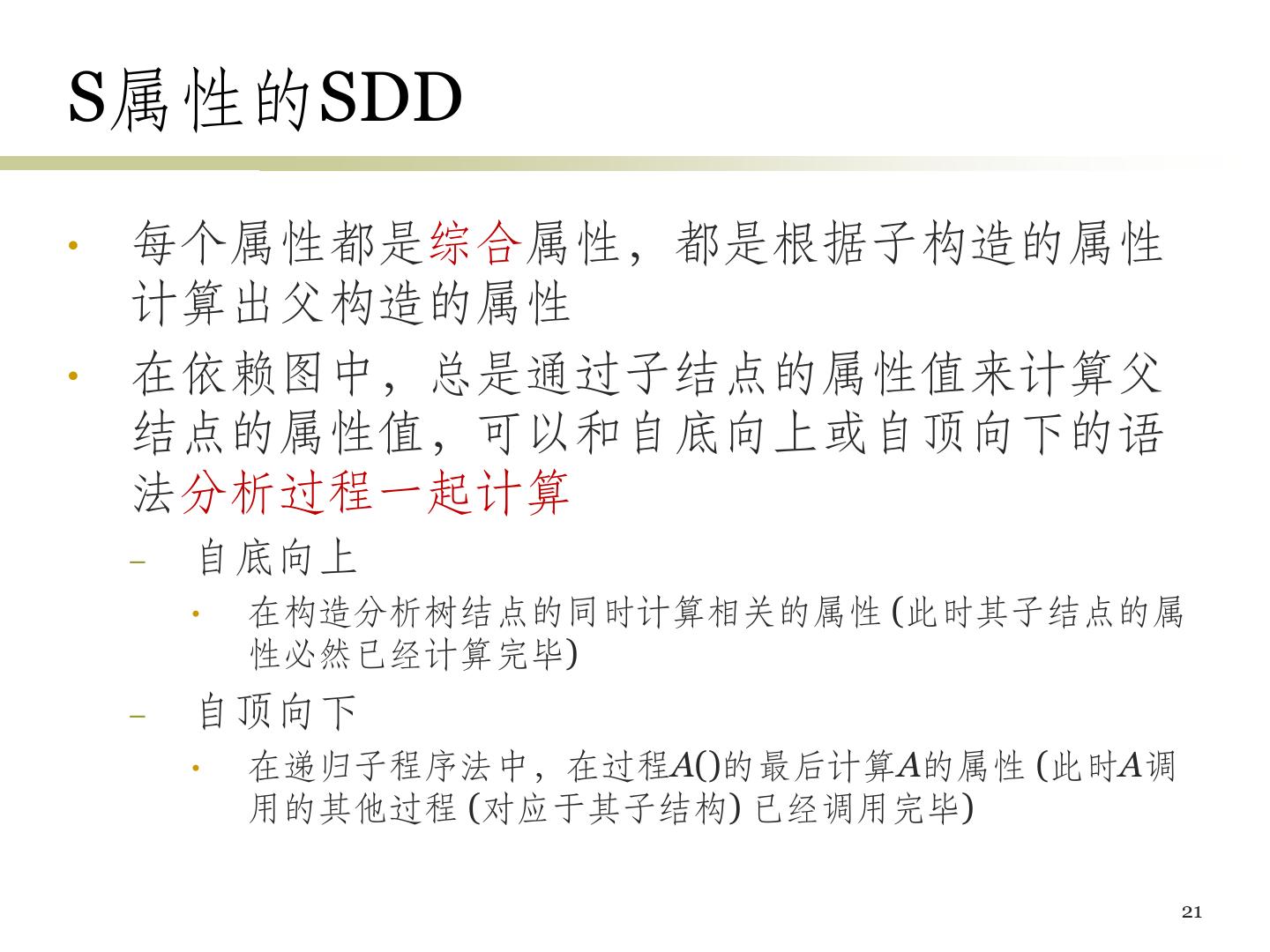

21.S属性的SDD • 每个属性都是综合属性,都是根据子构造的属性 计算出父构造的属性 • 在依赖图中,总是通过子结点的属性值来计算父 结点的属性值,可以和自底向上或自顶向下的语 法分析过程一起计算 – 自底向上 • 在构造分析树结点的同时计算相关的属性 (此时其子结点的属 性必然已经计算完毕) – 自顶向下 • 在递归子程序法中,在过程A()的最后计算A的属性 (此时A调 用的其他过程 (对应于其子结构) 已经调用完毕) 21

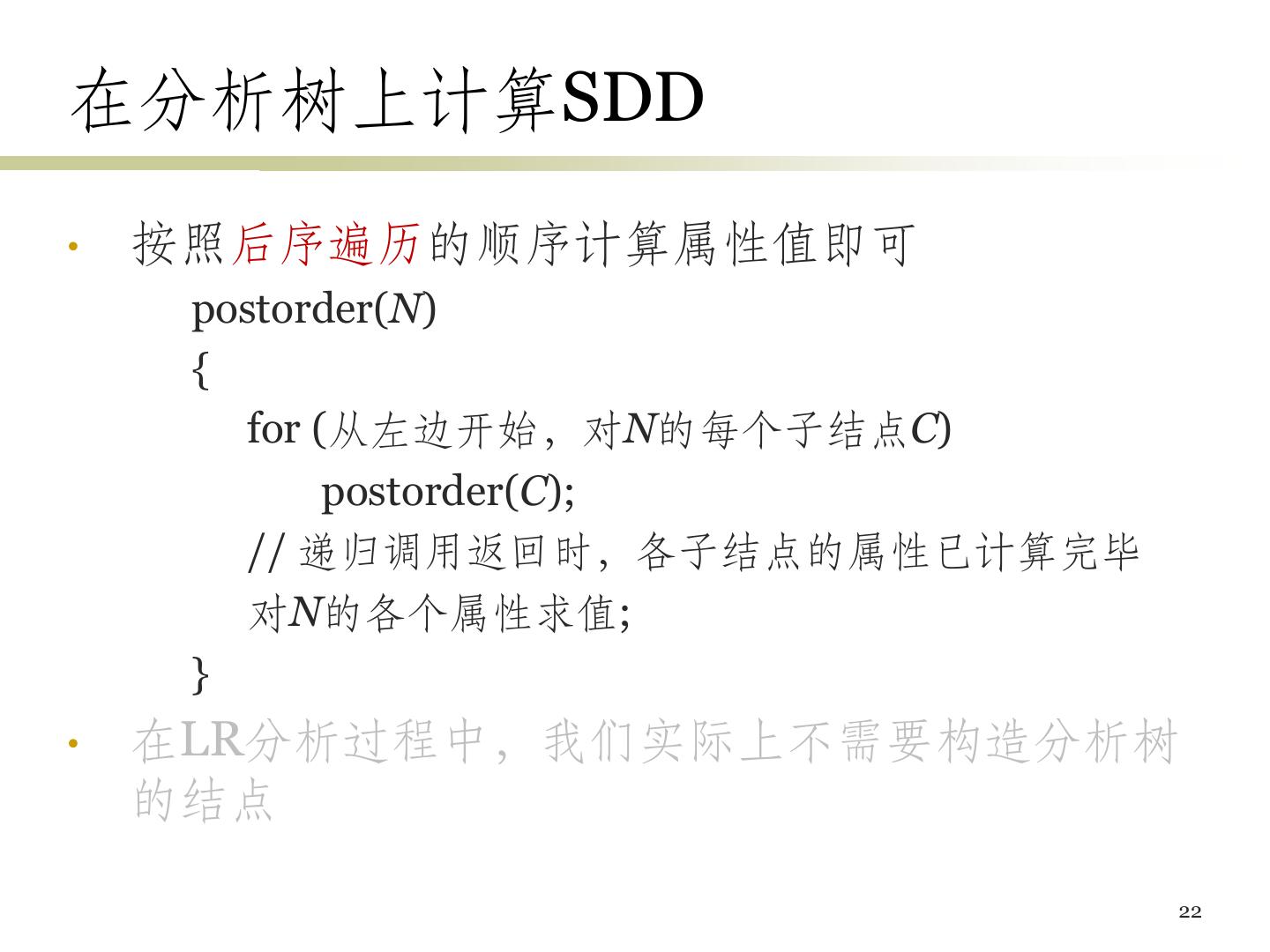

22.在分析树上计算SDD • 按照后序遍历的顺序计算属性值即可 postorder(N) { for (从左边开始,对N的每个子结点C) postorder(C); // 递归调用返回时,各子结点的属性已计算完毕 对N的各个属性求值; } • 在LR分析过程中,我们实际上不需要构造分析树 的结点 22

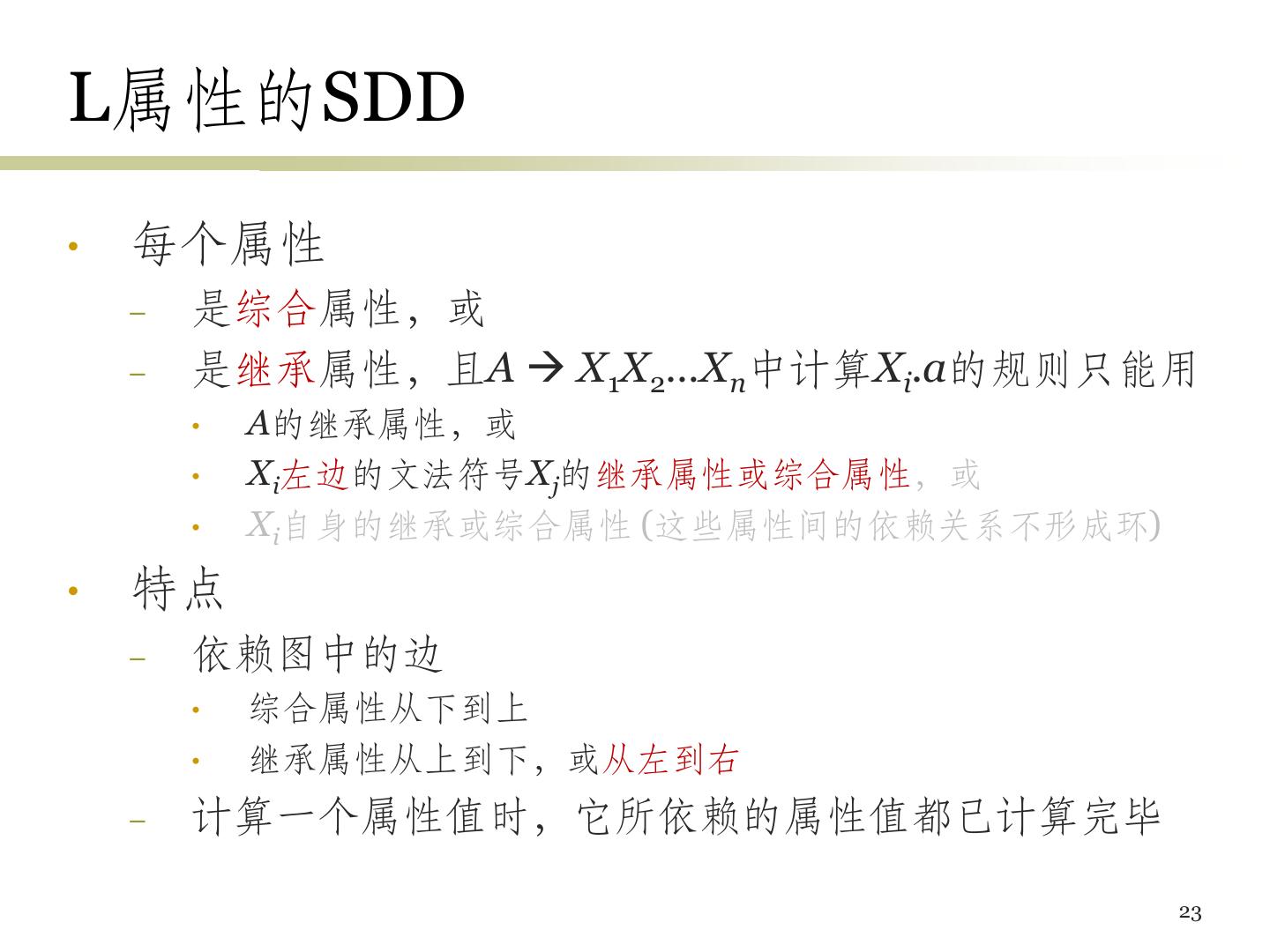

23.L属性的SDD • 每个属性 – 是综合属性,或 – 是继承属性,且A  X1X2…Xn中计算Xi.a的规则只能用 • A的继承属性,或 • Xi左边的文法符号Xj的继承属性或综合属性,或 • Xi自身的继承或综合属性 (这些属性间的依赖关系不形成环) • 特点 – 依赖图中的边 • 综合属性从下到上 • 继承属性从上到下,或从左到右 – 计算一个属性值时,它所依赖的属性值都已计算完毕 23

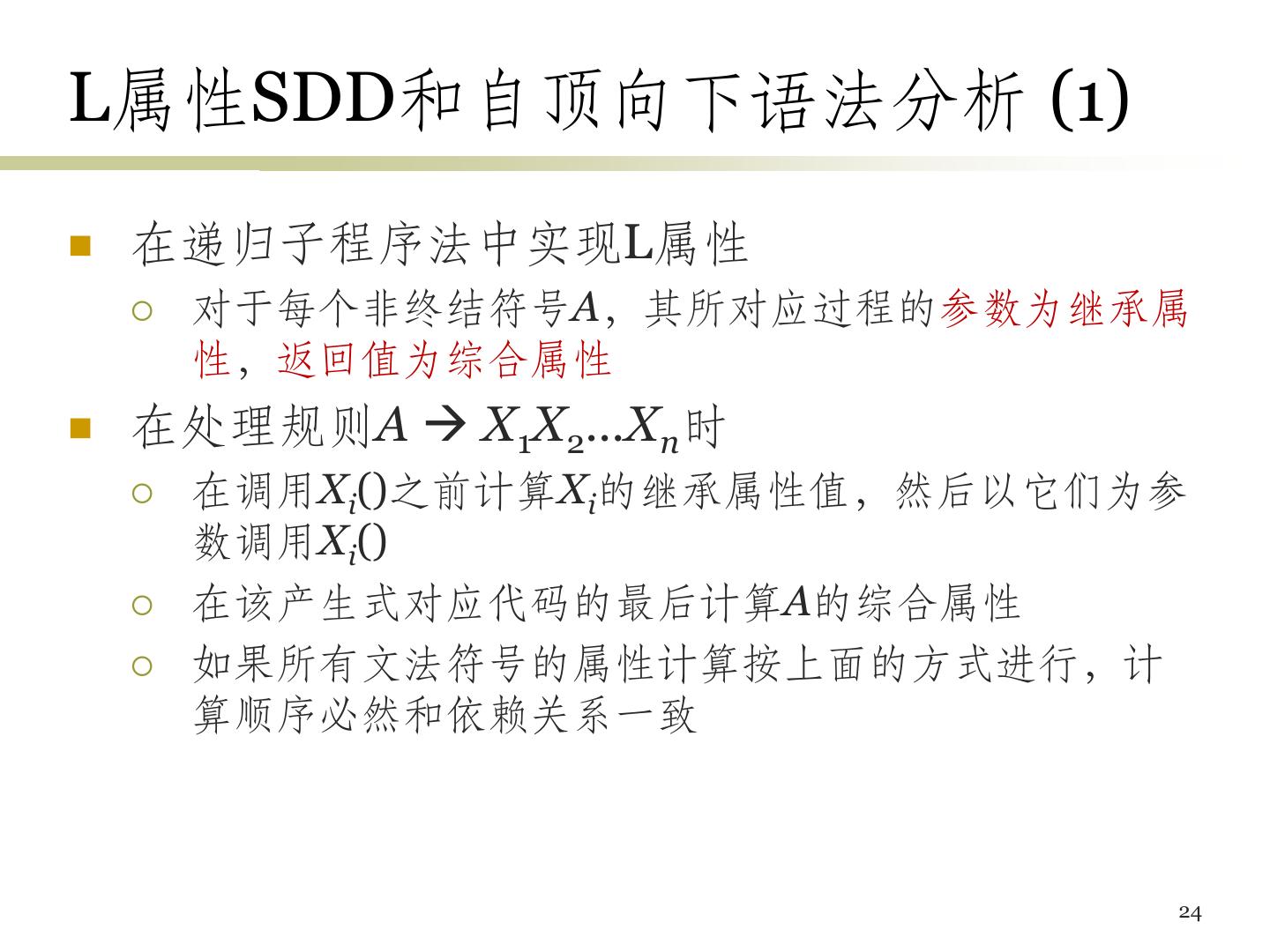

24.L属性SDD和自顶向下语法分析 (1)  在递归子程序法中实现L属性  对于每个非终结符号A,其所对应过程的参数为继承属 性,返回值为综合属性  在处理规则A  X1X2…Xn时  在调用Xi()之前计算Xi的继承属性值,然后以它们为参 数调用Xi()  在该产生式对应代码的最后计算A的综合属性  如果所有文法符号的属性计算按上面的方式进行,计 算顺序必然和依赖关系一致 24

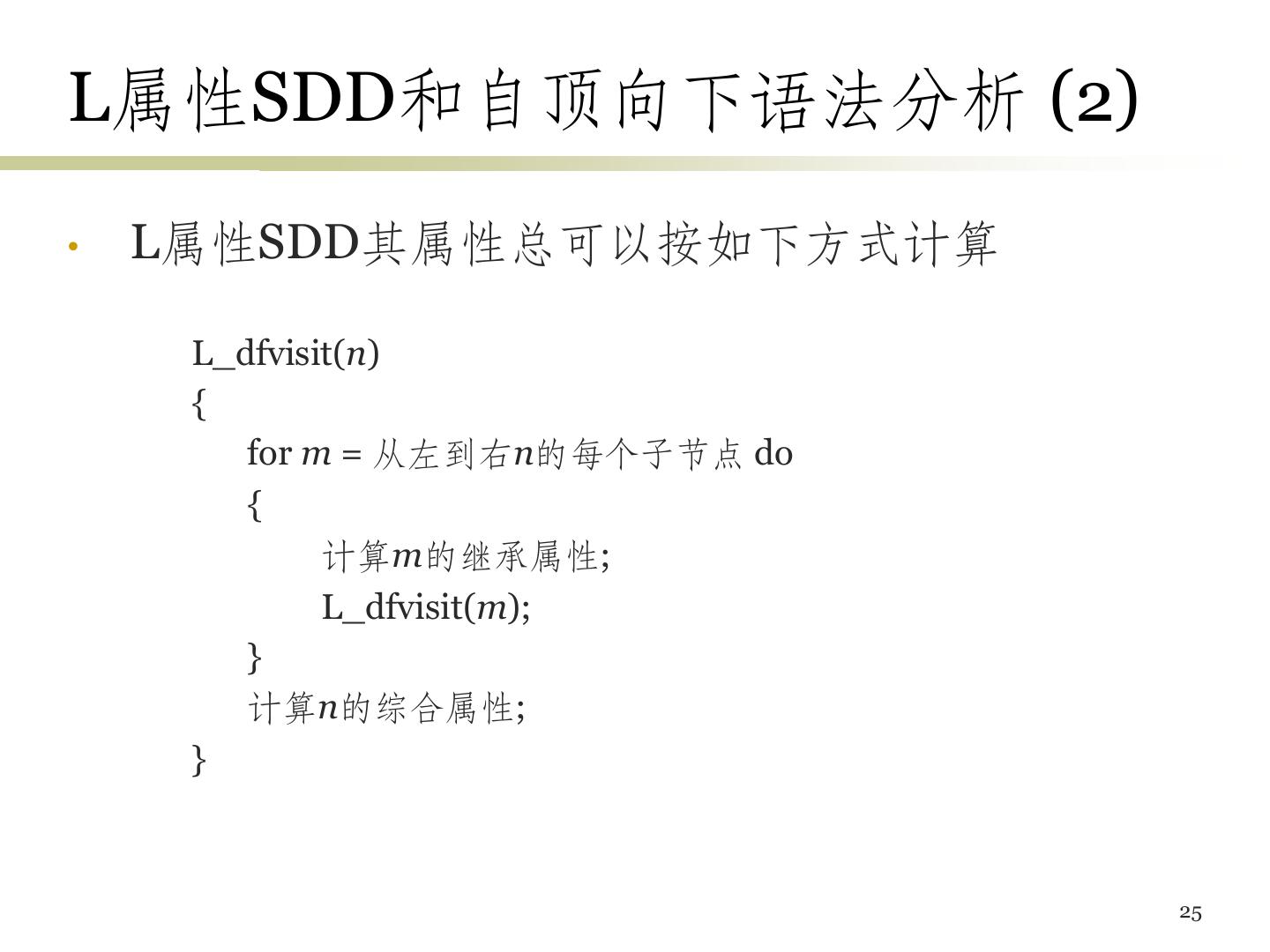

25.L属性SDD和自顶向下语法分析 (2) • L属性SDD其属性总可以按如下方式计算 L_dfvisit(n) { for m = 从左到右n的每个子节点 do { 计算m的继承属性; L_dfvisit(m); } 计算n的综合属性; } 25

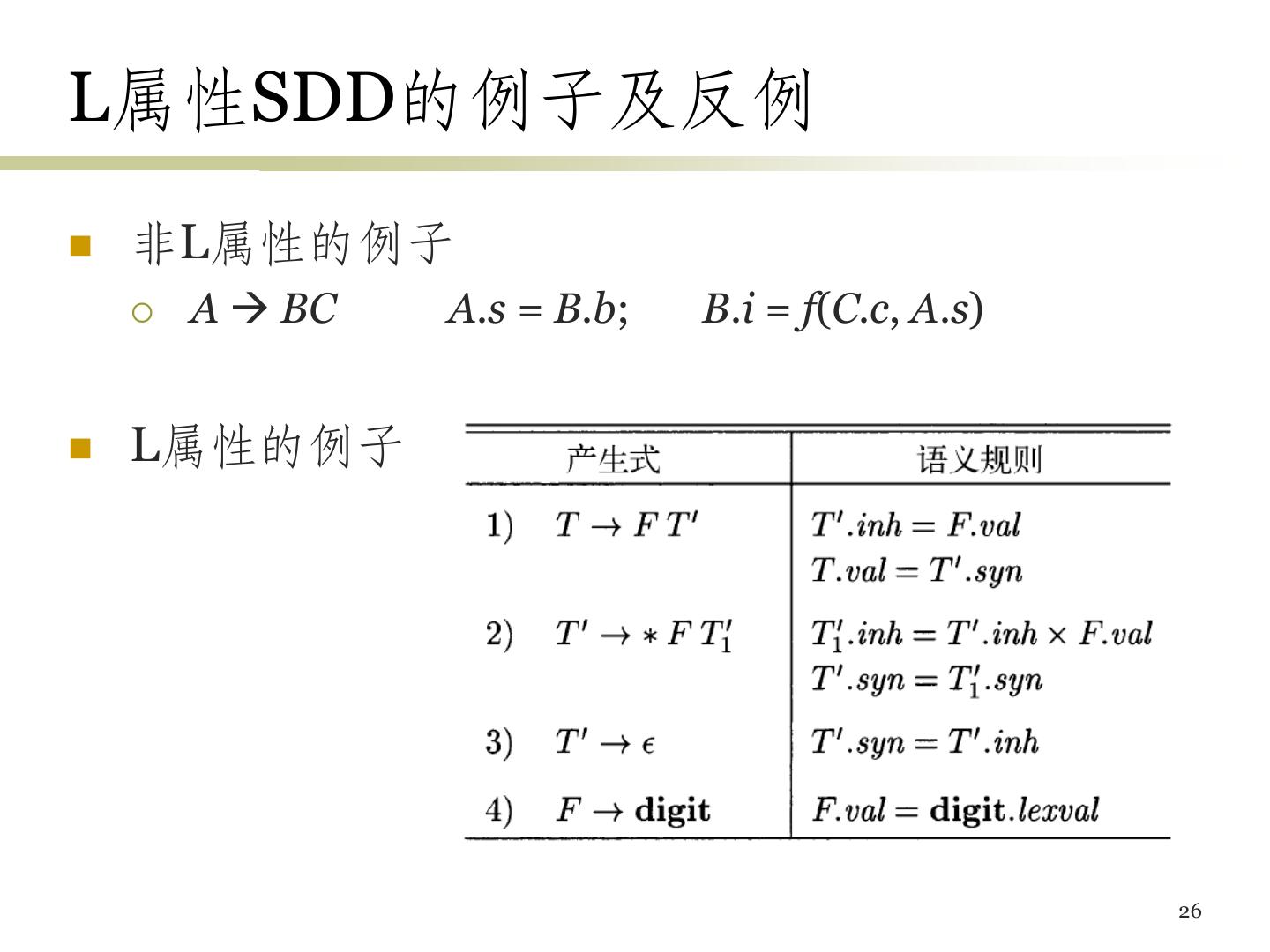

26.L属性SDD的例子及反例  非L属性的例子  A  BC A.s = B.b; B.i = f(C.c, A.s)  L属性的例子 26

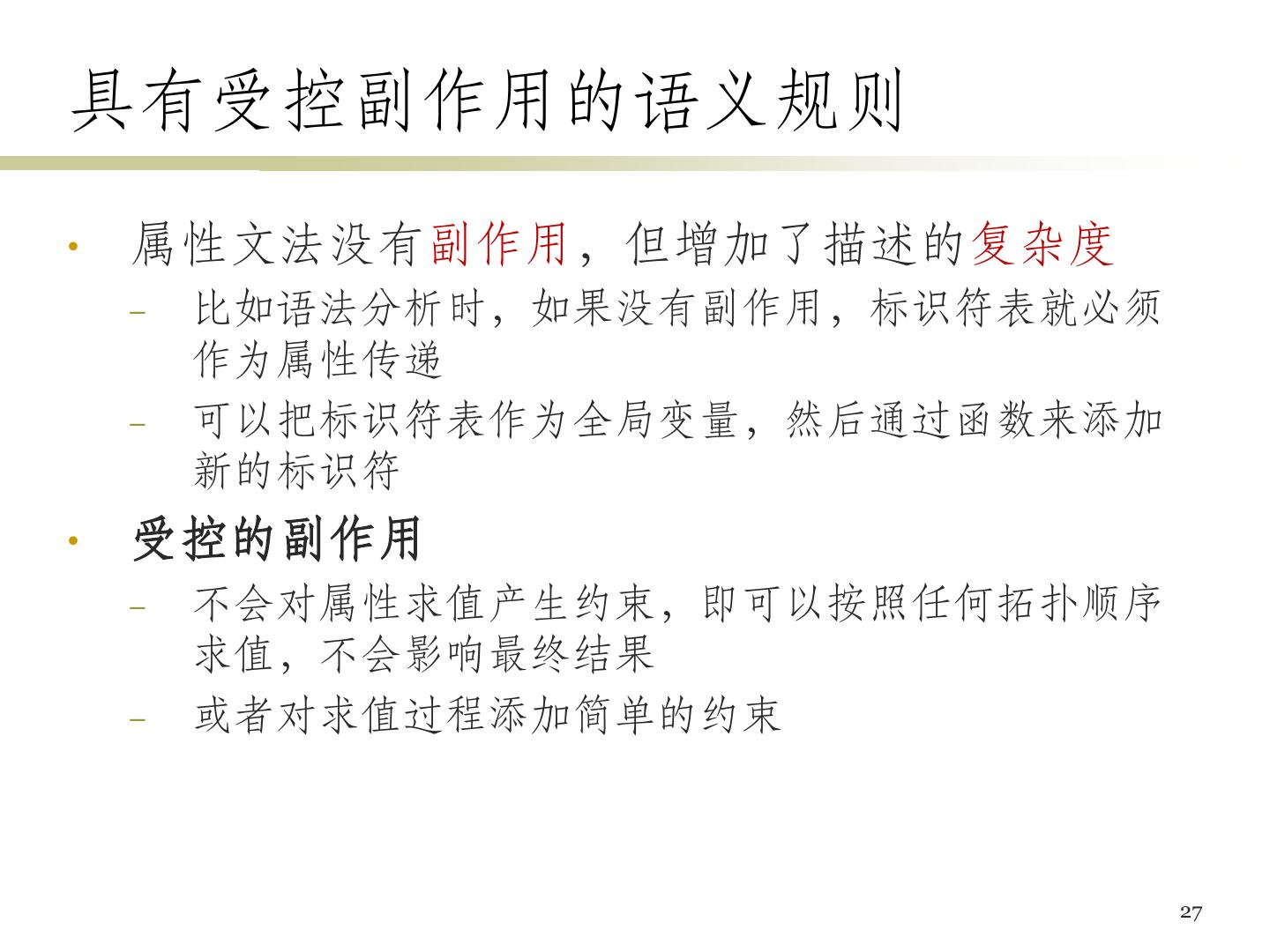

27.具有受控副作用的语义规则 • 属性文法没有副作用,但增加了描述的复杂度 – 比如语法分析时,如果没有副作用,标识符表就必须 作为属性传递 – 可以把标识符表作为全局变量,然后通过函数来添加 新的标识符 • 受控的副作用 – 不会对属性求值产生约束,即可以按照任何拓扑顺序 求值,不会影响最终结果 – 或者对求值过程添加简单的约束 27

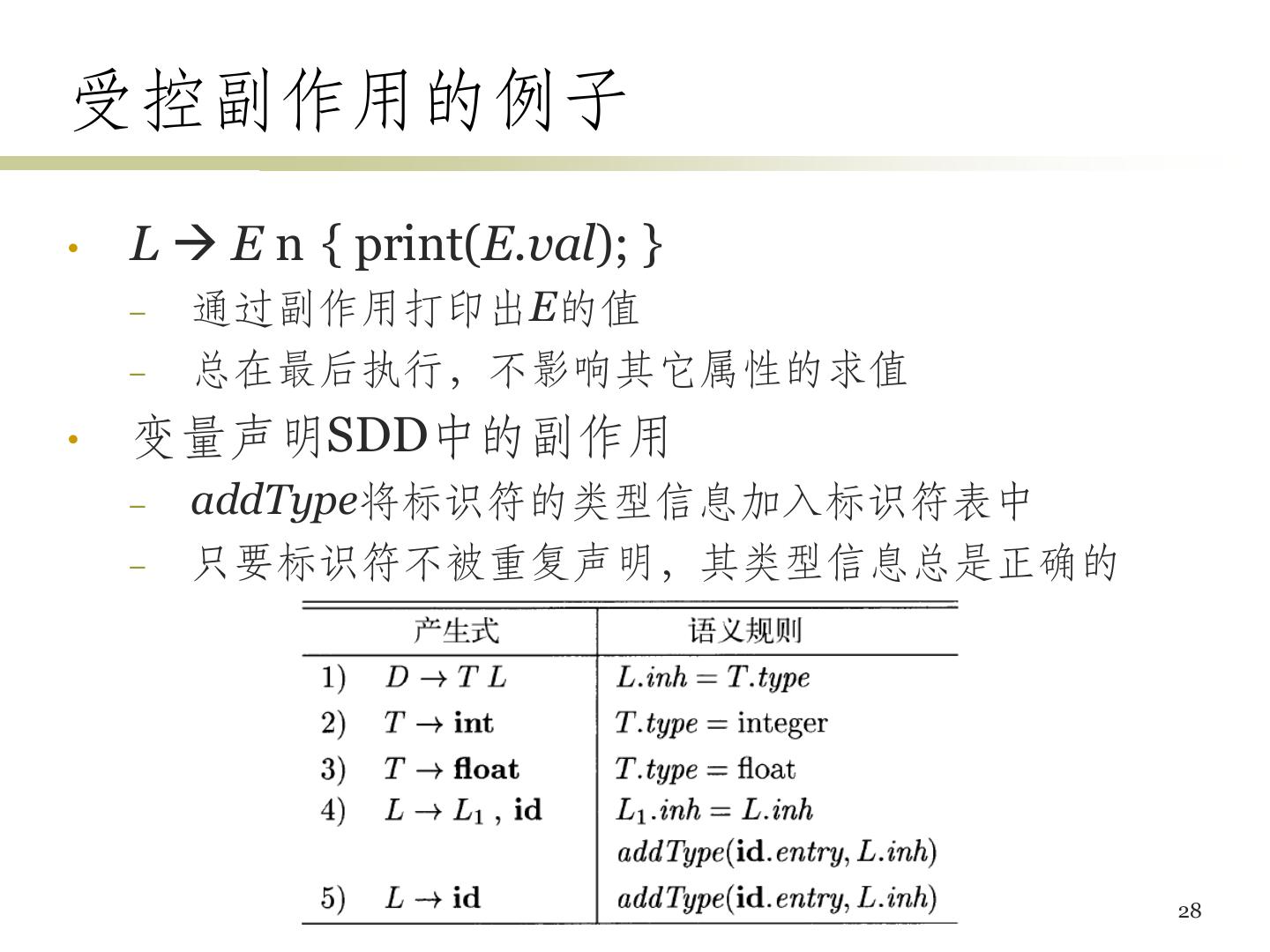

28.受控副作用的例子 • L  E n { print(E.val); } – 通过副作用打印出E的值 – 总在最后执行,不影响其它属性的求值 • 变量声明SDD中的副作用 – addType将标识符的类型信息加入标识符表中 – 只要标识符不被重复声明,其类型信息总是正确的 28

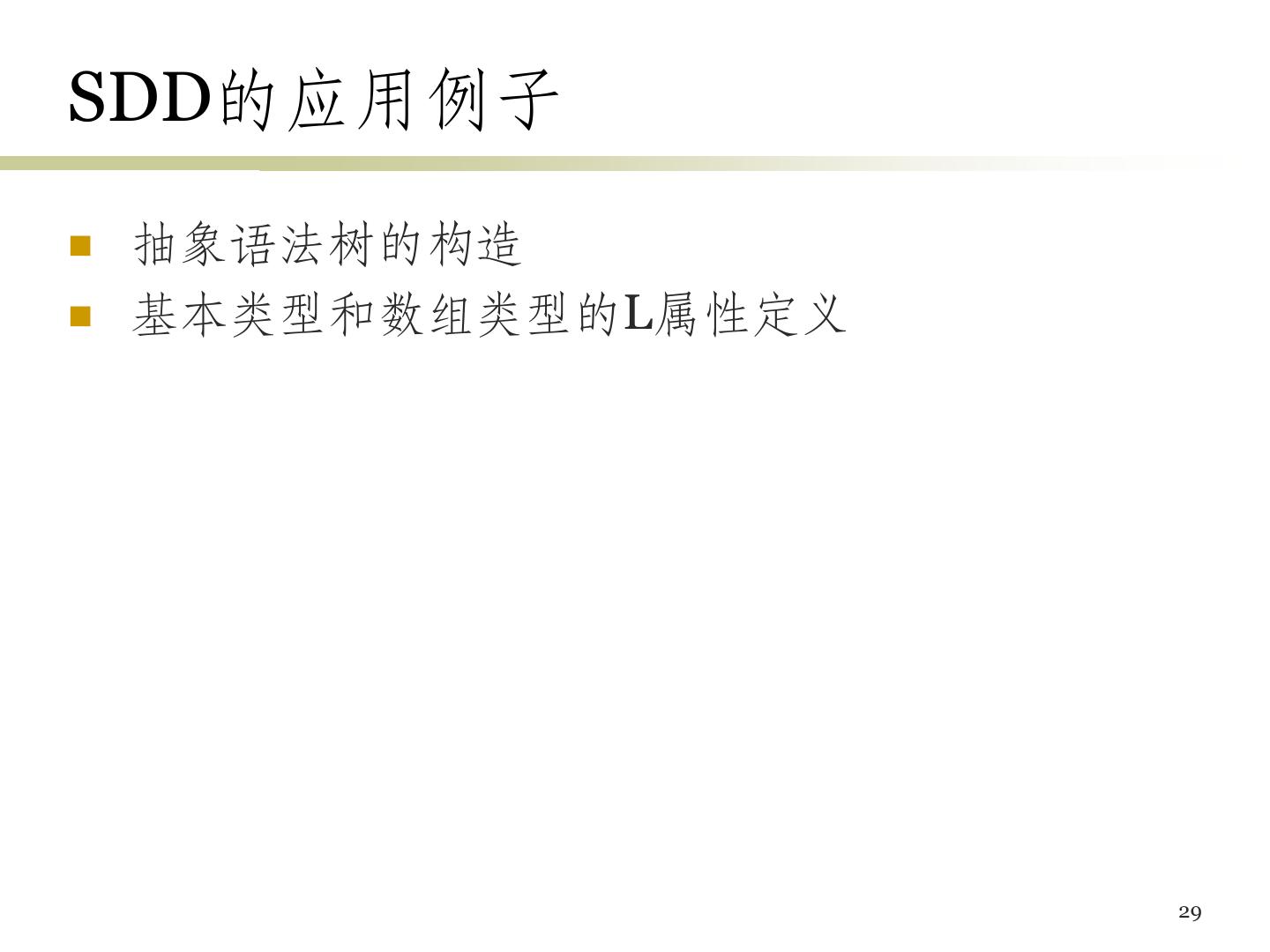

29.SDD的应用例子  抽象语法树的构造  基本类型和数组类型的L属性定义 29
