1 .RunD 安全容器：过去，现在，未来
演讲人：周权伟，吴超
龙蜥社区云原生 SIG 成员
Kata 社区 maintainer
2023/03/26
2 .RunD 简介
袋鼠沙箱容器 袋鼠沙箱容器 袋鼠沙箱容器/Kata 3.0
1.0 2.0 （2021-2023）
（2019-2020） （2020-2021）
Dragonball RunD with
1.0 Dragonball 2.0
RunD
Kata
Containers Aliyun linux2
沙箱容器2.0
沙箱版
Kata 3.0
镜像加速

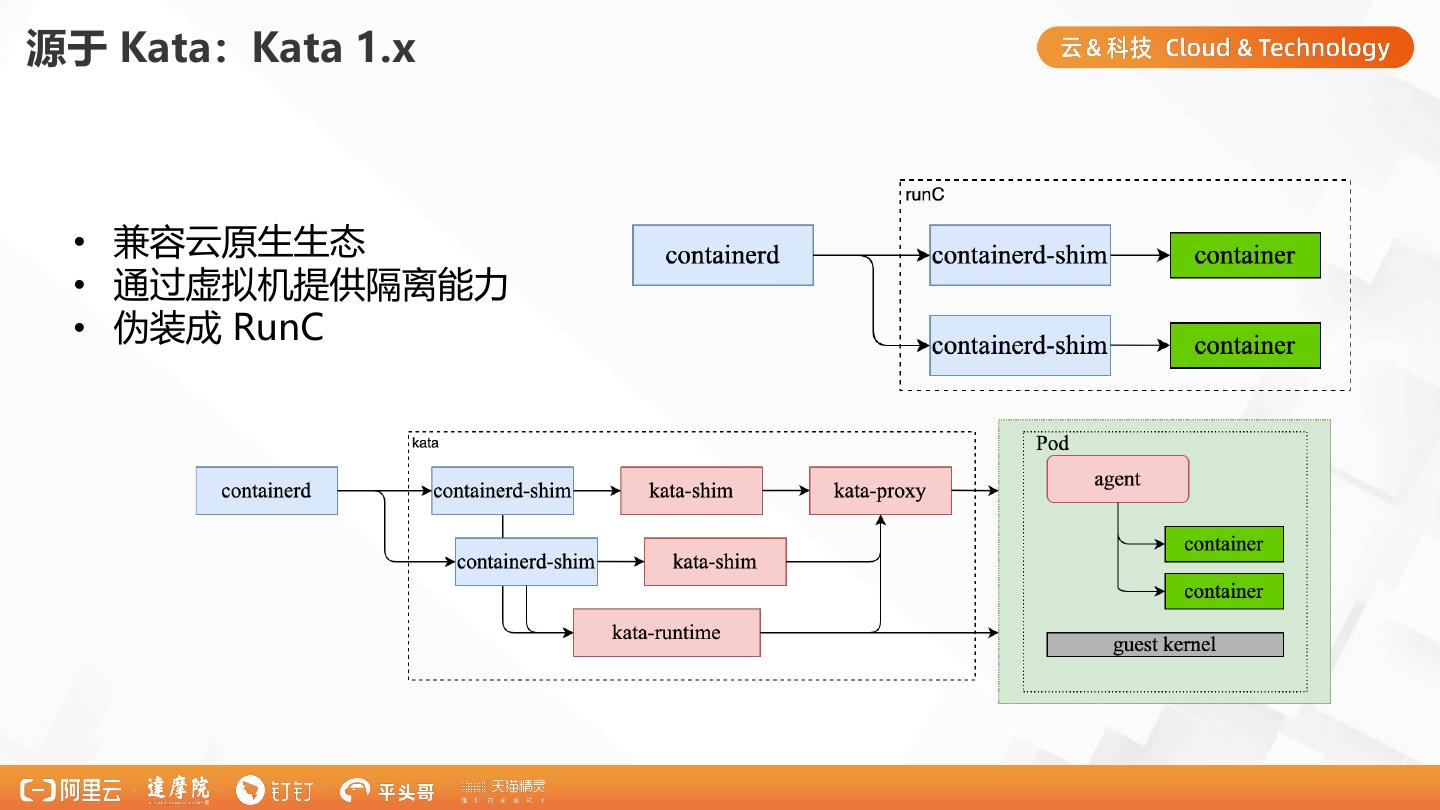

3 .源于 Kata：Kata 1.x
• 兼容云原生生态
• 通过虚拟机提供隔离能力
• 伪装成 RunC
4 .源于 Kata：Kata 2.x
简化控制链路 提升性能 降低开销
• 提供 shimv2 接口 • Virtiofs 替代 9pfs • Golang Agent + GRPC -> Rust Agent +
• Vsock 替换串口 • 设备直通 TTRPC
• RssAnno 11M - > 300k

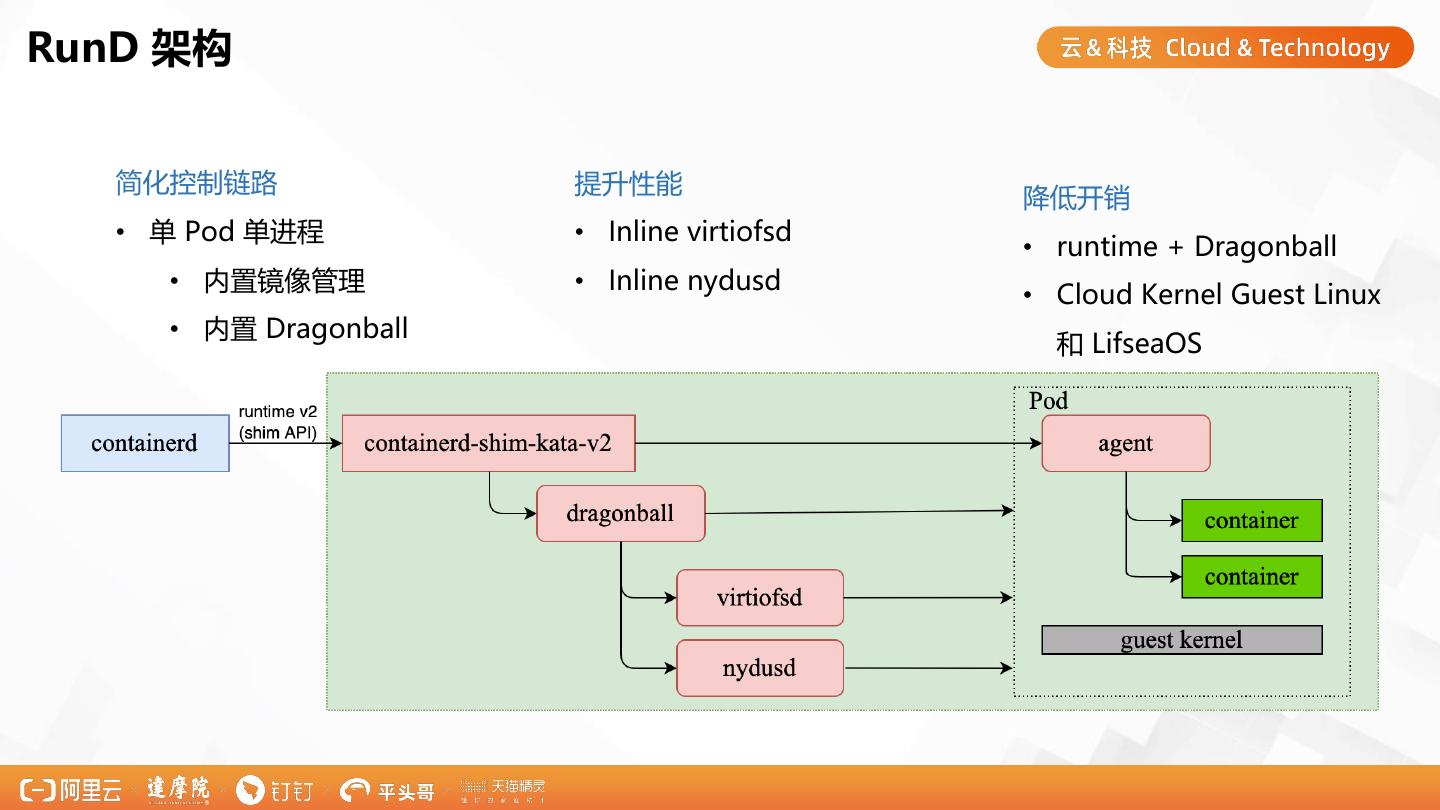

5 .RunD 架构
简化控制链路 提升性能
降低开销
• 单 Pod 单进程 • Inline virtiofsd
• runtime + Dragonball
• 内置镜像管理 • Inline nydusd
• Cloud Kernel Guest Linux
• 内置 Dragonball
和 LifseaOS

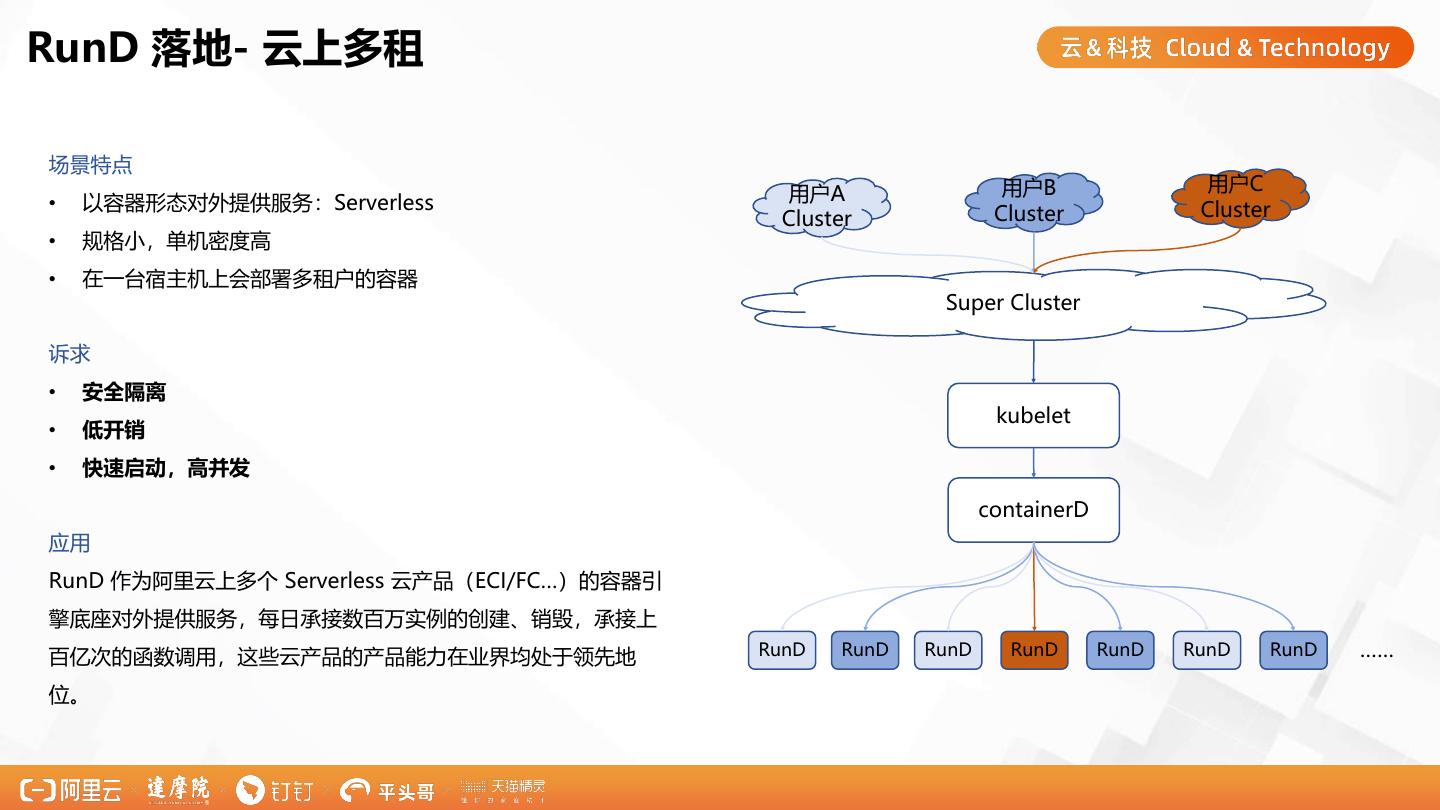

6 .RunD 落地- 云上多租
场景特点
用户A 用户B 用户C
• 以容器形态对外提供服务：Serverless Cluster Cluster
Cluster
• 规格小，单机密度高
• 在一台宿主机上会部署多租户的容器
Super Cluster
诉求
• 安全隔离
kubelet
• 低开销
• 快速启动，高并发
containerD
应用
RunD 作为阿里云上多个 Serverless 云产品（ECI/FC…）的容器引
擎底座对外提供服务，每日承接数百万实例的创建、销毁，承接上
百亿次的函数调用，这些云产品的产品能力在业界均处于领先地 RunD RunD RunD RunD RunD RunD RunD ……
位。

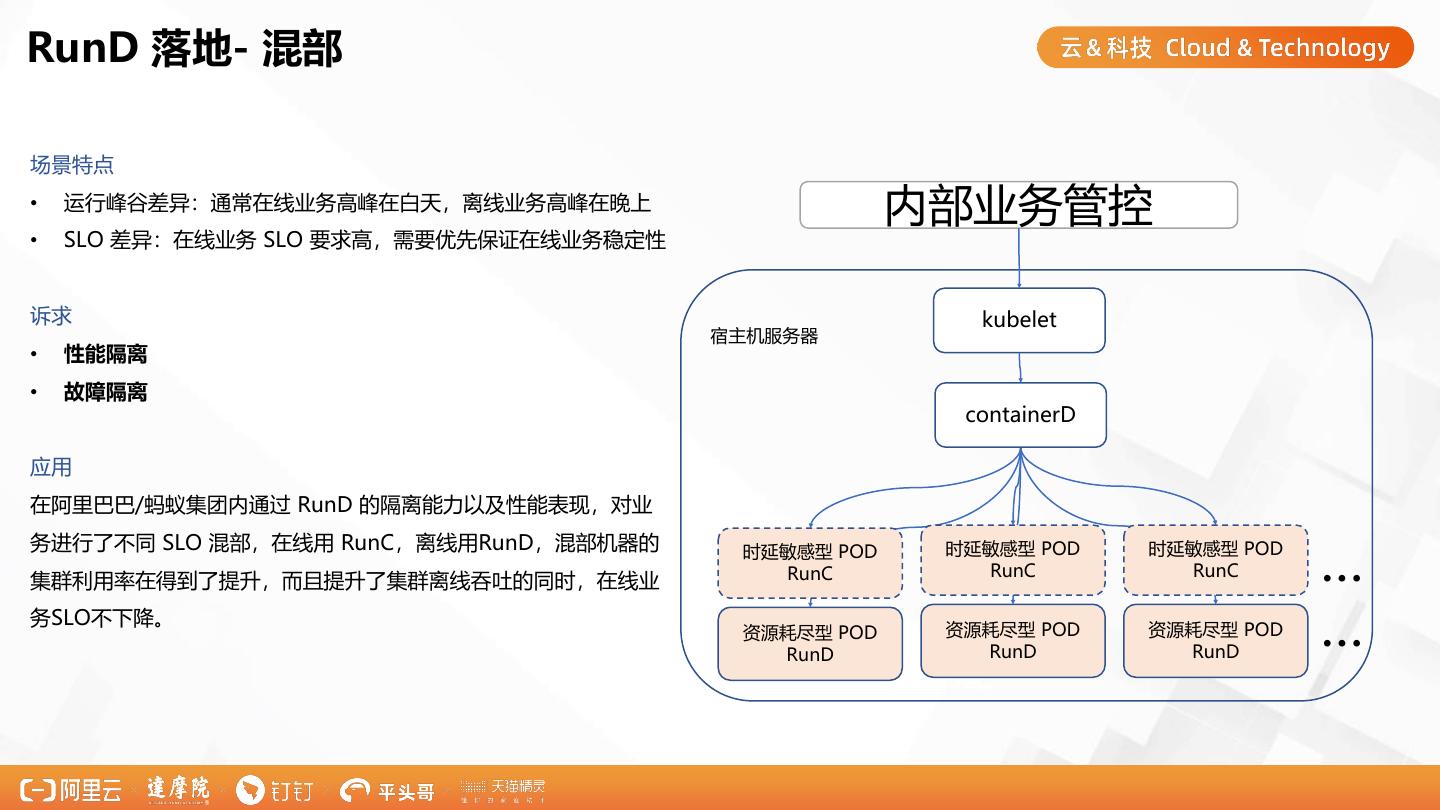

7 .RunD 落地- 混部
场景特点
• 运行峰谷差异：通常在线业务高峰在白天，离线业务高峰在晚上
内部业务管控
• SLO 差异：在线业务 SLO 要求高，需要优先保证在线业务稳定性
诉求 kubelet
宿主机服务器
• 性能隔离
• 故障隔离
containerD
应用
在阿里巴巴/蚂蚁集团内通过 RunD 的隔离能力以及性能表现，对业
…
务进行了不同 SLO 混部，在线用 RunC，离线用RunD，混部机器的 时延敏感型 POD 时延敏感型 POD 时延敏感型 POD
RunC RunC RunC
集群利用率在得到了提升，而且提升了集群离线吞吐的同时，在线业
务SLO不下降。
资源耗尽型 POD
RunD
资源耗尽型 POD
RunD
资源耗尽型 POD
RunD
…

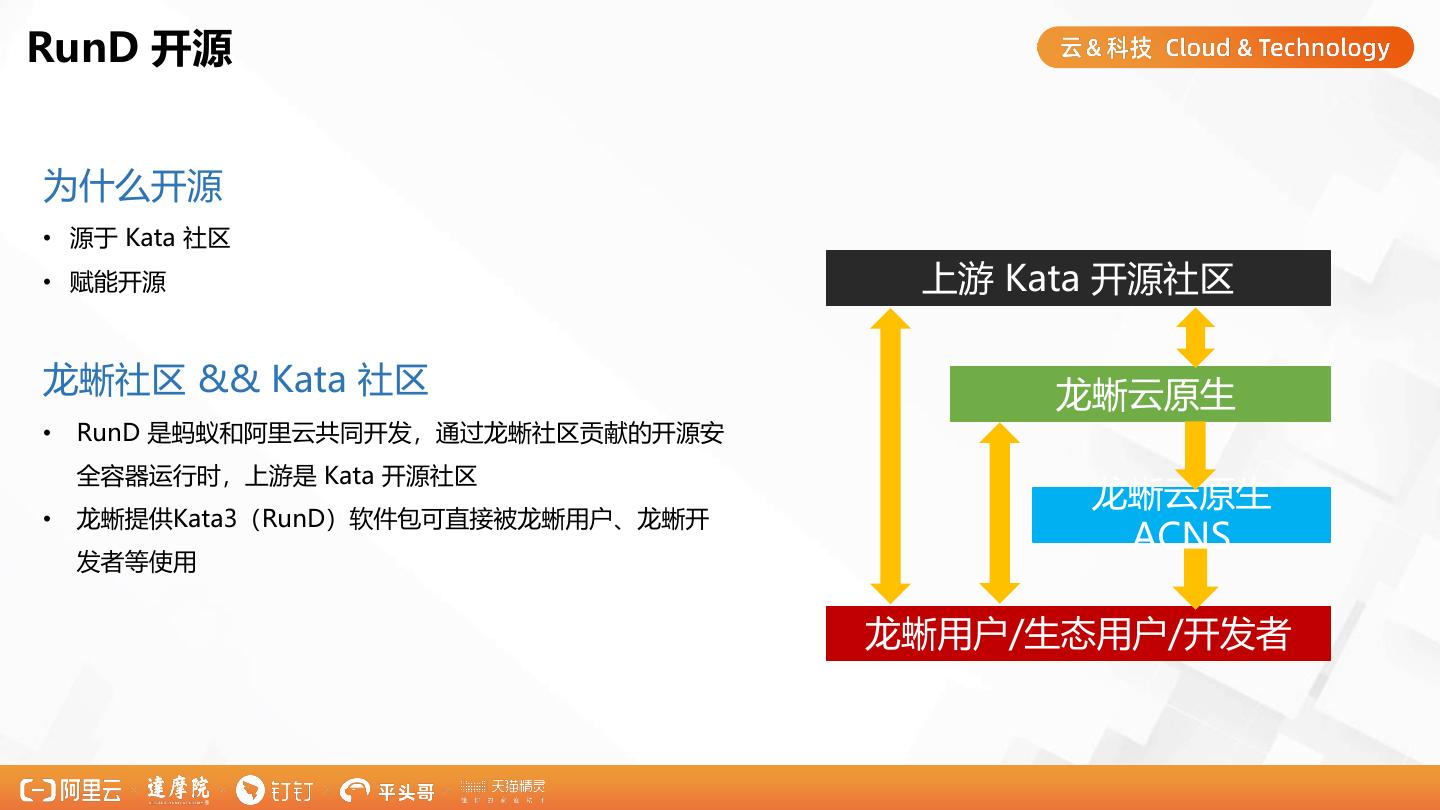

8 .RunD 开源
为什么开源
• 源于 Kata 社区
• 赋能开源 上游 Kata 开源社区
龙蜥社区 && Kata 社区 龙蜥云原生
• RunD 是蚂蚁和阿里云共同开发，通过龙蜥社区贡献的开源安
全容器运行时，上游是 Kata 开源社区
龙蜥云原生
• 龙蜥提供Kata3（RunD）软件包可直接被龙蜥用户、龙蜥开
ACNS
发者等使用
龙蜥用户/生态用户/开发者
10 .Before Dragonball Virtual Machine Manager
典型Kata Containers 2.X 安全容器虚拟化层解决方案
功能大而全 轻量快速 最接近容器使用体验
对于安全容器形态略显厚重 体量适中 功能全面 存在一些功能取舍 例如 PCI设备支持 CPU/MEM弹性
原有虚拟化层方案存在的可优化点
1. 额外VMM进程，让安全容器形态变得冗余。
2. 上述VMM各有其专注场景，却没有一个VMM专注于安全容器虚拟化场景。

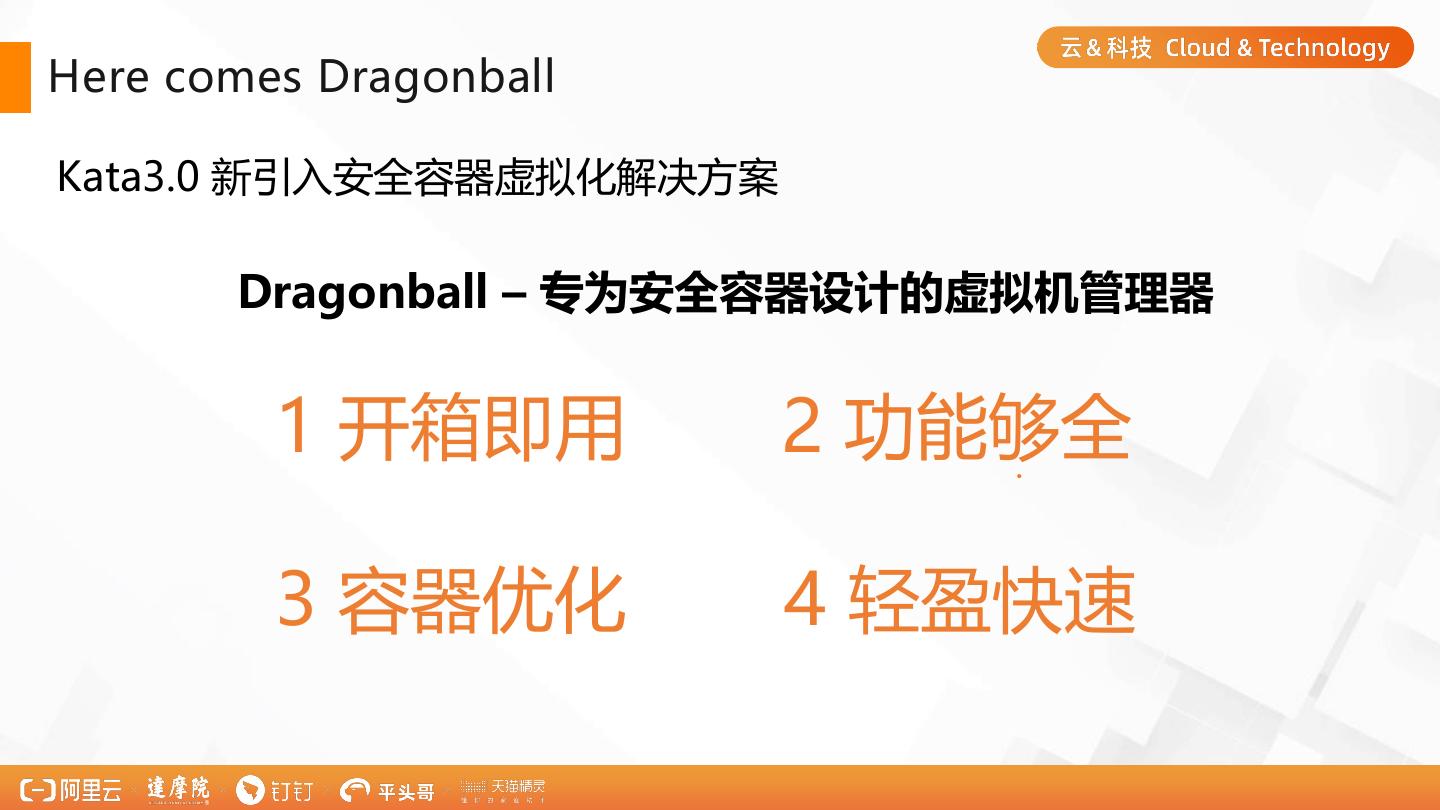

11 .Here comes Dragonball
Kata3.0 新引入安全容器虚拟化解决方案
Dragonball – 专为安全容器设计的虚拟机管理器
1 开箱即用 2 功能够全
·
3 容器优化 4 轻盈快速

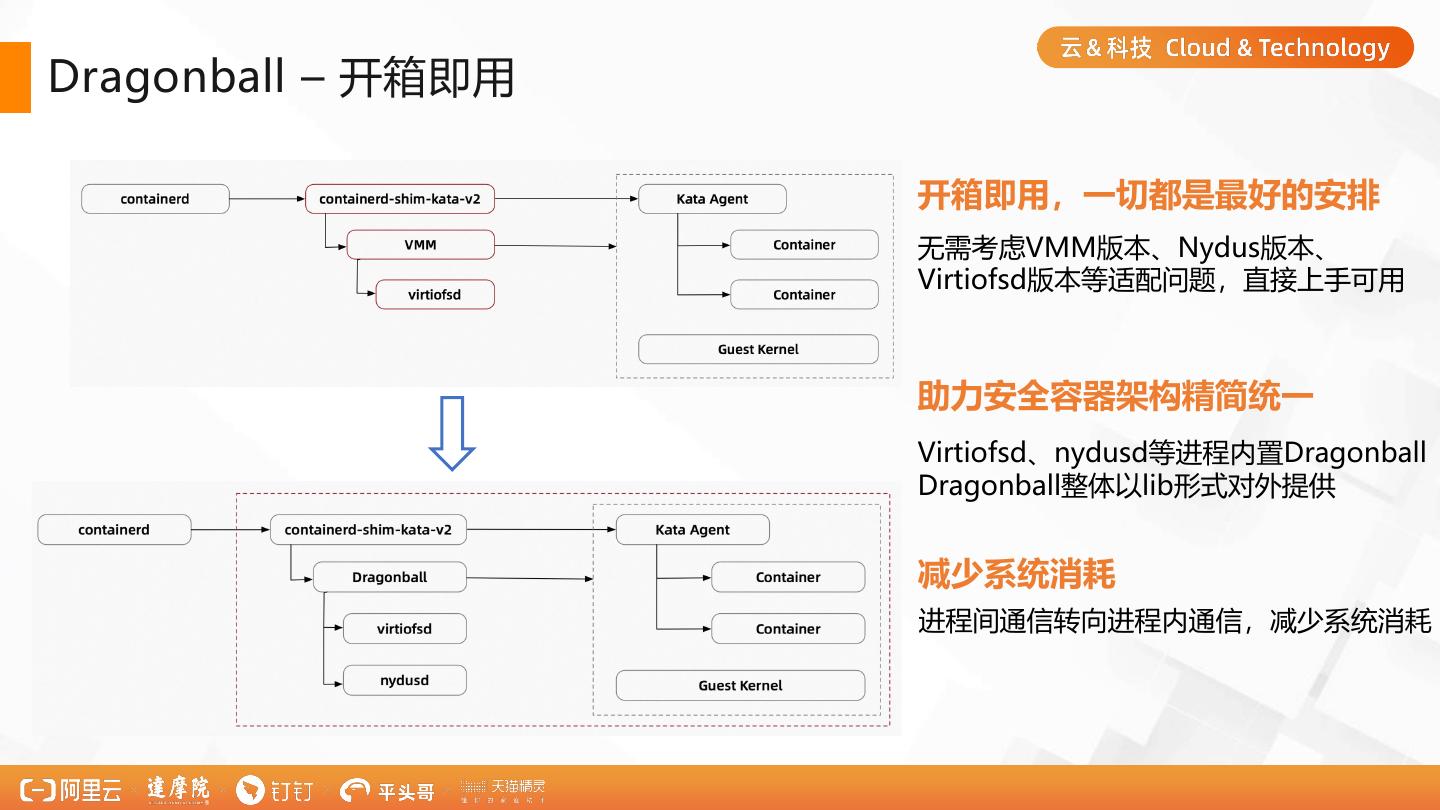

12 .Dragonball – 开箱即用
开箱即用，一切都是最好的安排
无需考虑VMM版本、Nydus版本、
Virtiofsd版本等适配问题，直接上手可用
助力安全容器架构精简统一
Virtiofsd、nydusd等进程内置Dragonball
Dragonball整体以lib形式对外提供
减少系统消耗
进程间通信转向进程内通信，减少系统消耗
13 .Dragonball – 功能够全
·
站在安全容器的视角，审视功能加减法。
- +
不必要的Legacy设备模拟, ACPI模拟 基于upcall的cpu/mem热插拔,镜像管理与加速
… mmio设备热插拔, …

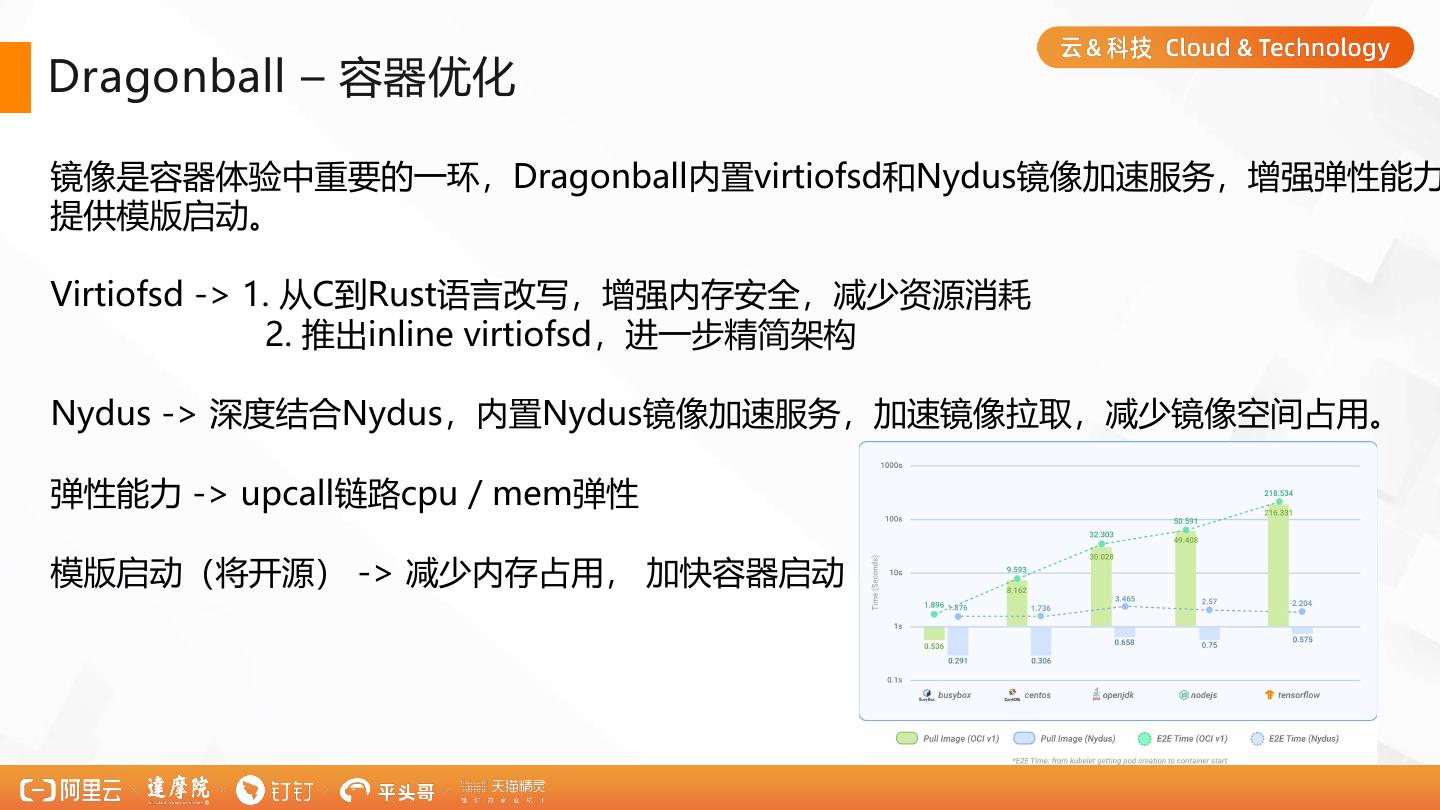

14 .Dragonball – 容器优化
镜像是容器体验中重要的一环，Dragonball内置virtiofsd和Nydus镜像加速服务，增强弹性能力
提供模版启动。
Virtiofsd -> 1. 从C到Rust语言改写，增强内存安全，减少资源消耗
2. 推出inline virtiofsd，进一步精简架构
Nydus -> 深度结合Nydus，内置Nydus镜像加速服务，加速镜像拉取，减少镜像空间占用。
弹性能力 -> upcall链路cpu / mem弹性
模版启动（将开源） -> 减少内存占用， 加快容器启动

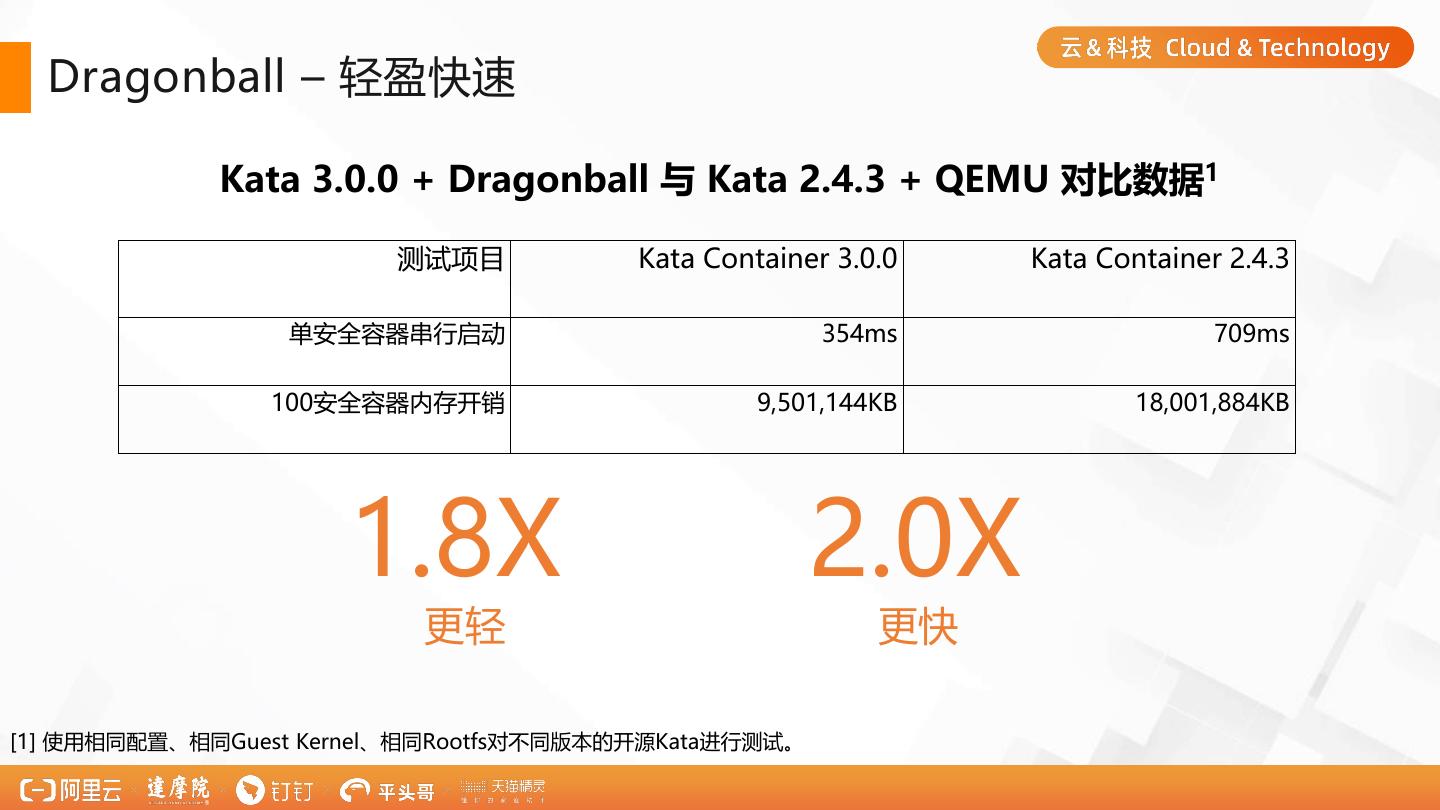

15 . Dragonball – 轻盈快速
Kata 3.0.0 + Dragonball 与 Kata 2.4.3 + QEMU 对比数据 1
测试项目 Kata Container 3.0.0 Kata Container 2.4.3
单安全容器串行启动 354ms 709ms
100安全容器内存开销 9,501,144KB 18,001,884KB
1.8X 2.0X
更轻 更快
[1] 使用相同配置、相同Guest Kernel、相同Rootfs对不同版本的开源Kata进行测试。

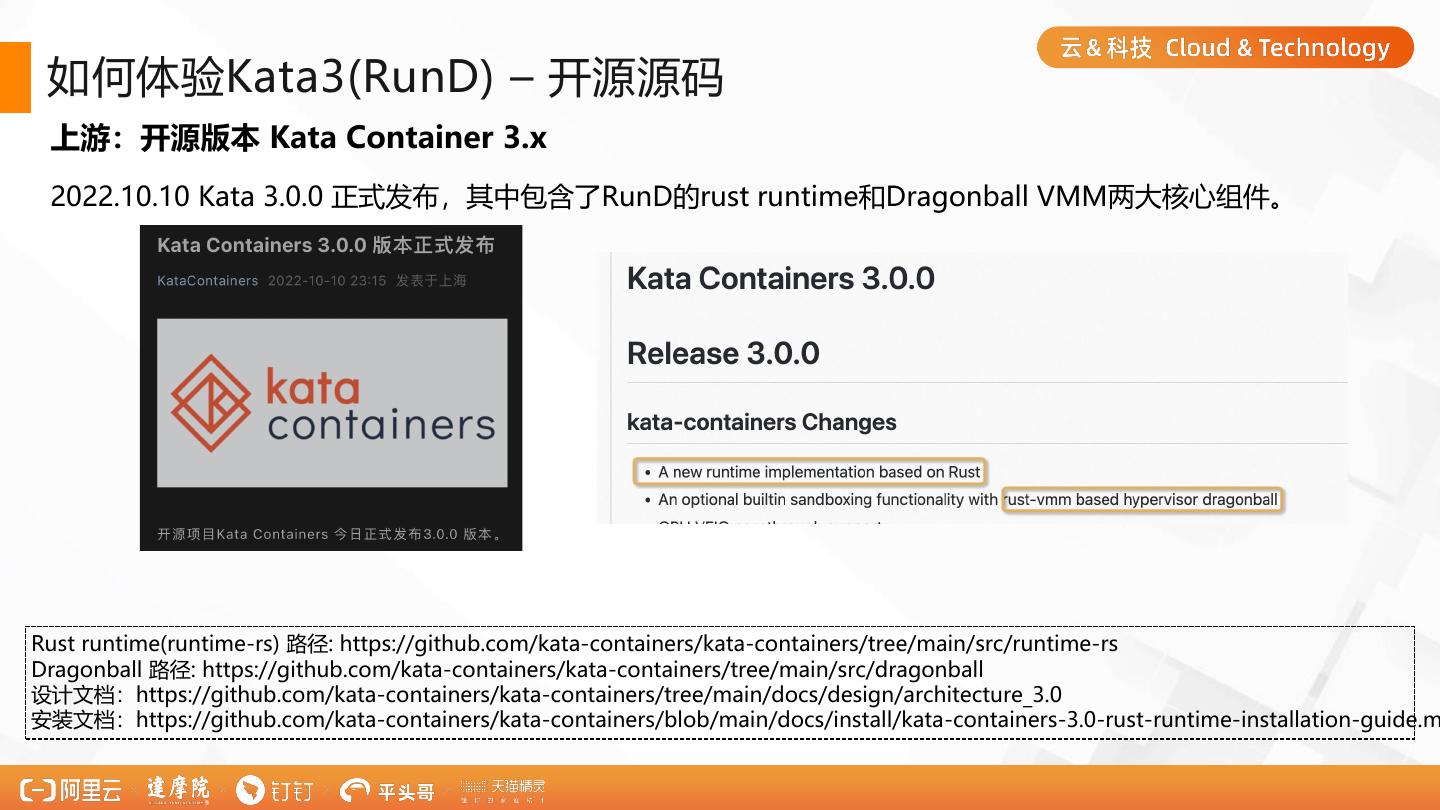

16 . 如何体验Kata3(RunD) – 开源源码
上游：开源版本 Kata Container 3.x
2022.10.10 Kata 3.0.0 正式发布，其中包含了RunD的rust runtime和Dragonball VMM两大核心组件。
Rust runtime(runtime-rs) 路径: https://github.com/kata-containers/kata-containers/tree/main/src/runtime-rs
Dragonball 路径: https://github.com/kata-containers/kata-containers/tree/main/src/dragonball
设计文档：https://github.com/kata-containers/kata-containers/tree/main/docs/design/architecture_3.0
安装文档：https://github.com/kata-containers/kata-containers/blob/main/docs/install/kata-containers-3.0-rust-runtime-installation-guide.m
17 .一起写runtime-rs / Dragonball吧！
图中所列组织均已至少向runtime-rs / Dragonball 提过一个PR！我们等你来！

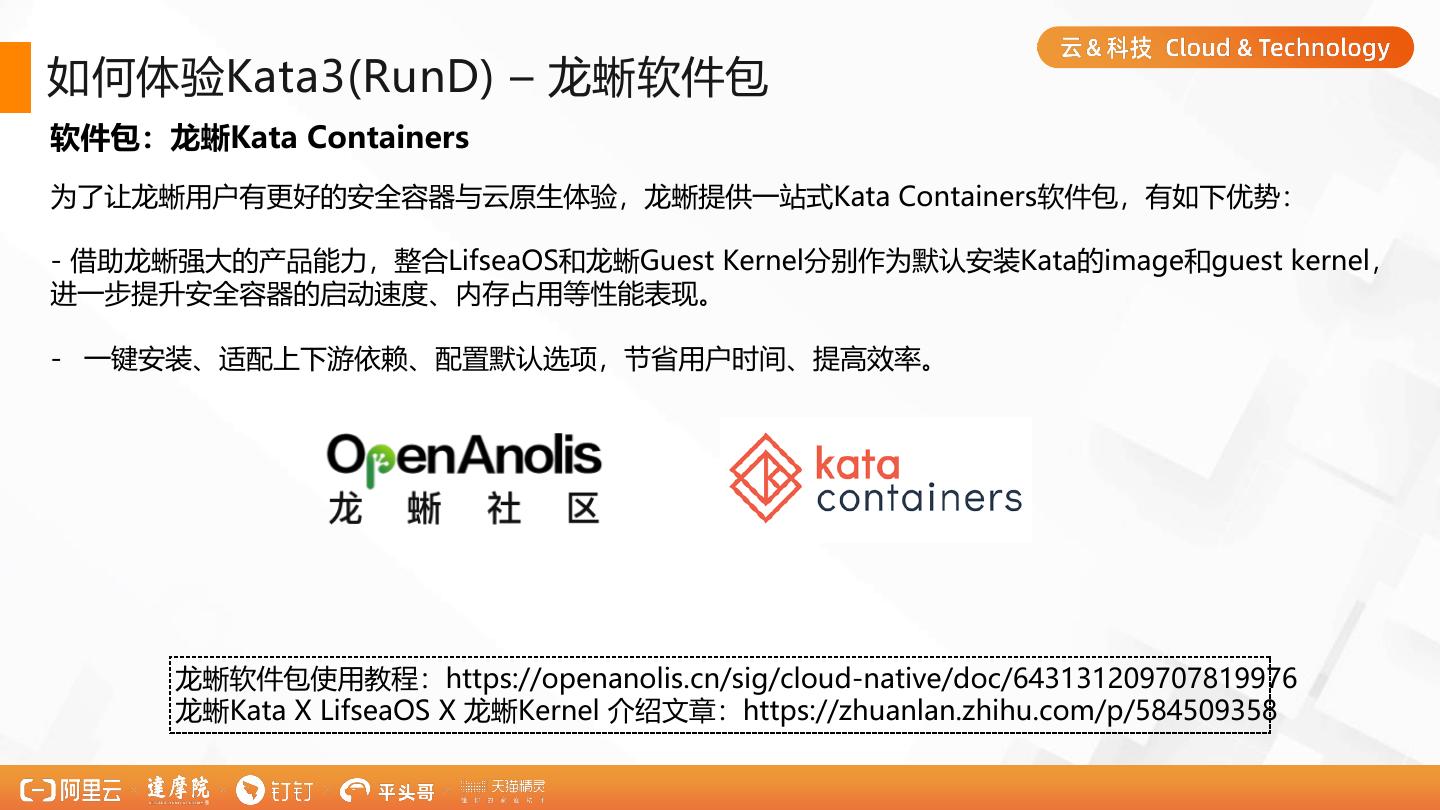

18 .如何体验Kata3(RunD) – 龙蜥软件包
软件包：龙蜥Kata Containers
为了让龙蜥用户有更好的安全容器与云原生体验，龙蜥提供一站式Kata Containers软件包，有如下优势：
- 借助龙蜥强大的产品能力，整合LifseaOS和龙蜥Guest Kernel分别作为默认安装Kata的image和guest kernel，
进一步提升安全容器的启动速度、内存占用等性能表现。
- 一键安装、适配上下游依赖、配置默认选项，节省用户时间、提高效率。
龙蜥软件包使用教程：https://openanolis.cn/sig/cloud-native/doc/643131209707819976
龙蜥Kata X LifseaOS X 龙蜥Kernel 介绍文章：https://zhuanlan.zhihu.com/p/584509358
19 .如何体验Kata3(RunD) – ACNS
ACNS (Anolis Cloud-Native Suite) 龙蜥云原生组件
• 一站式云原生容器与服务管理平台
• 便捷部署，一键式快速安装
• 集成丰富的容器服务功能，包括安全容器、容器镜像加速
与分发、微服务应用编排、可观测与监控等
• 包含龙蜥Kata Containers解决方案

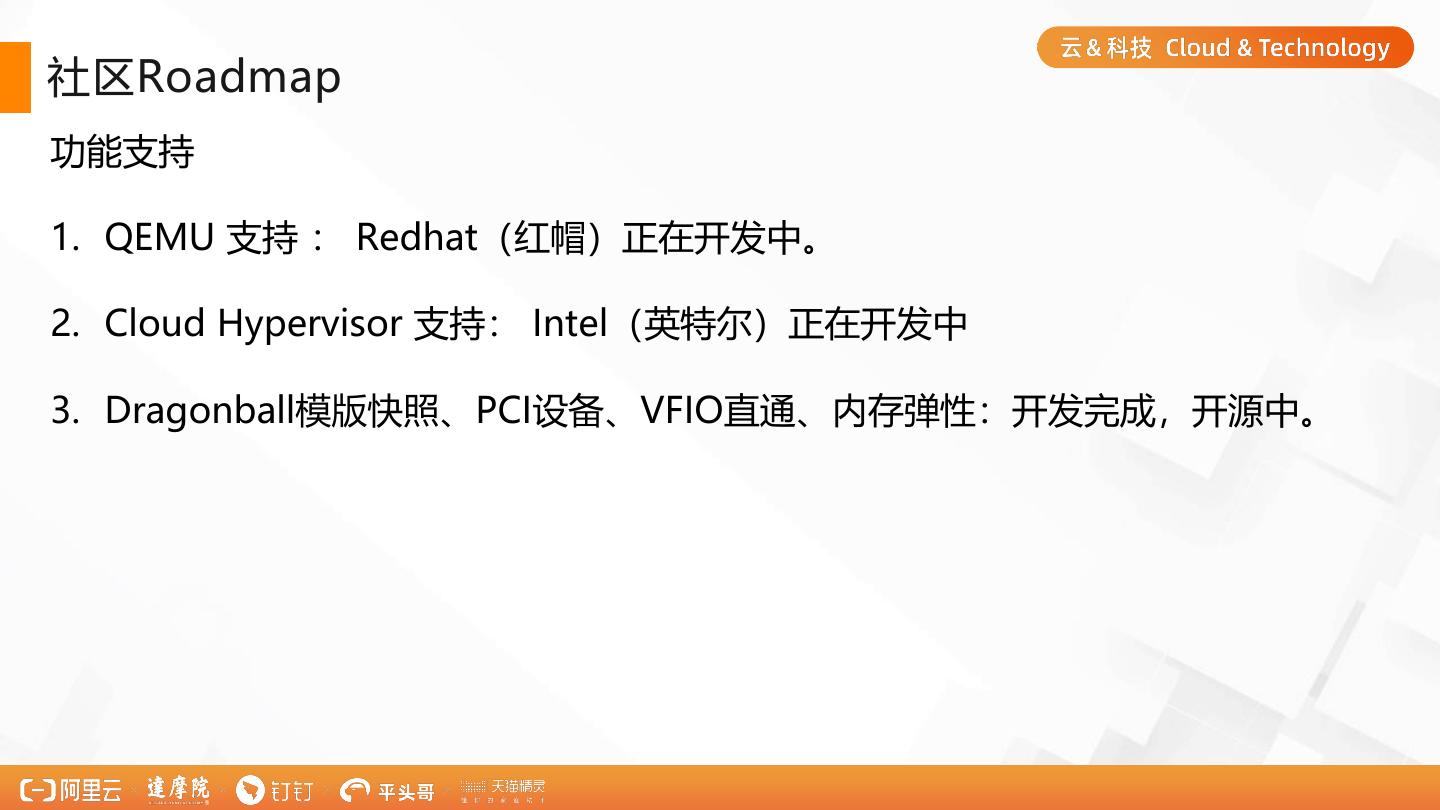

20 .社区Roadmap
功能支持
1. QEMU 支持 ： Redhat（红帽）正在开发中。
2. Cloud Hypervisor 支持： Intel（英特尔）正在开发中
3. Dragonball模版快照、PCI设备、VFIO直通、内存弹性：开发完成，开源中。

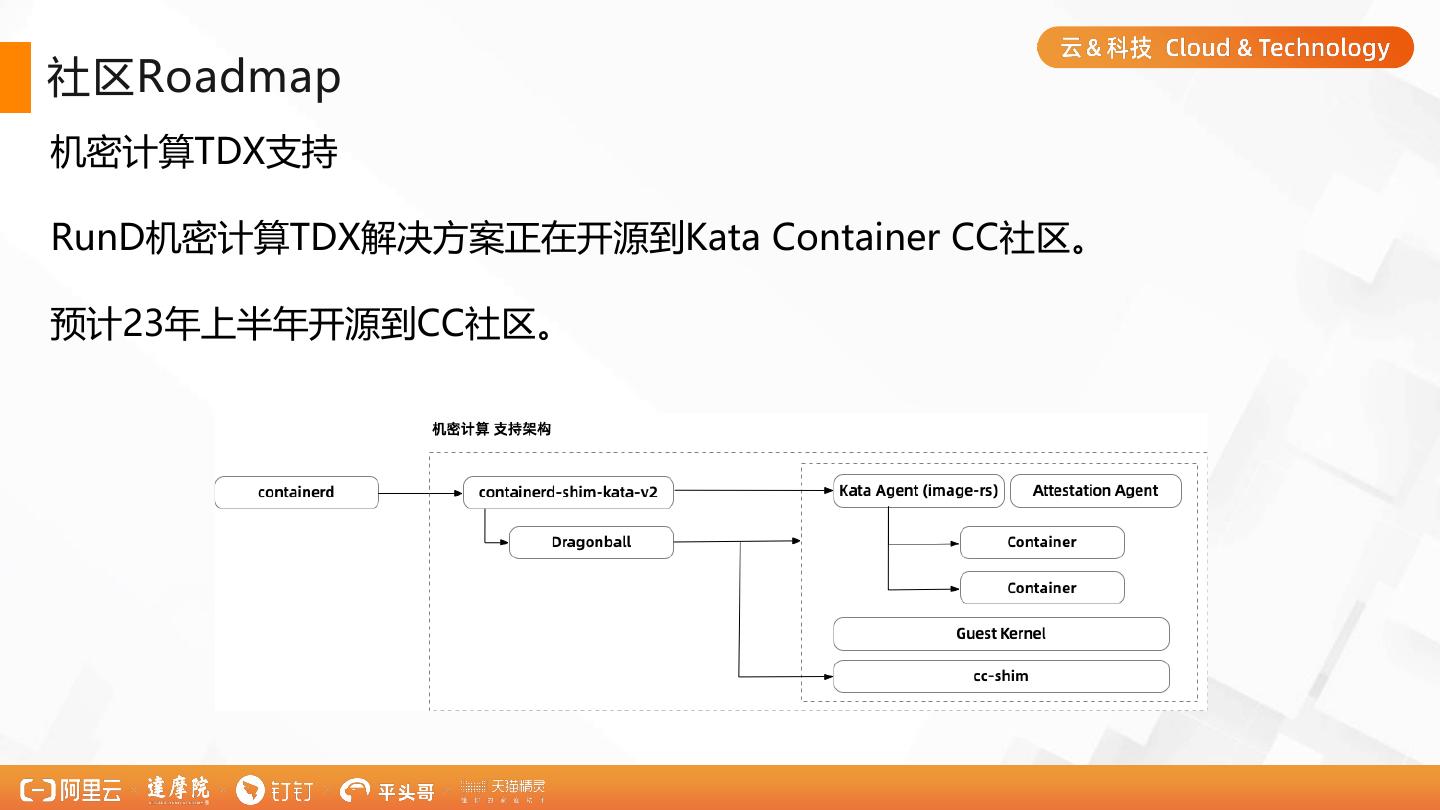

21 .社区Roadmap
机密计算TDX支持
RunD机密计算TDX解决方案正在开源到Kata Container CC社区。
预计23年上半年开源到CC社区。
22 .与我们链接
欢迎加入到龙蜥云原生SIG与我们进行更多有关Kata的讨论。
