中国半导体白皮书
展开查看详情
1 .中国半导体白皮书
2 .© 本册著作权归贝恩公司所有。
3 . 中国半导体白皮书 目录 寄语 �������������������������������������������������������������������������������������������������������������������� pg. 3 摘要 �������������������������������������������������������������������������������������������������������������������� pg. 4 1. 全球半导体产业链概况�������������������������������������������������������������������������������������� pg. 5 1.1 全球半导体市场的规模、供给与下游需求分布����������������������������������������������� pg. 5 1.2 半导体价值链的主要环节������������������������������������������������������������������������������� pg. 6 1.3 半导体价值链:各大环节的分布情况及主要玩家������������������������������������������� pg. 8 1.3.1 前端设备 ��������������������������������������������������������������������������������������������������������������������������pg. 8 1.3.2 原材料������������������������������������������������������������������������������������������������������������������������������pg. 9 1.3.3 EDA/IP ����������������������������������������������������������������������������������������������������������������������������pg. 9 1.3.4 设计环节������������������������������������������������������������������������������������������������������������������������ pg. 10 1.3.5 代工环节������������������������������������������������������������������������������������������������������������������������� pg. 11 1.3.6 封测环节������������������������������������������������������������������������������������������������������������������������� pg. 11 2. 中国半导体在价值链主要环节的参与�������������������������������������������������������������������������� pg. 12 2.1 前端设备��������������������������������������������������������������������������������������������������������pg. 13 2.2 原材料���������������������������������������������������������������������������������������������������������� pg. 14 2.3 EDA/IP���������������������������������������������������������������������������������������������������������� pg. 14 2.4 设计环节������������������������������������������������������������������������������������������������������ pg. 14 2.5 代工环节������������������������������������������������������������������������������������������������������ pg. 14 2.6 封测环节 ������������������������������������������������������������������������������������������������������ pg. 14 3. 芯片设计环节中,中国半导体的市场地位������������������������������������������������������������������ pg. 15 1

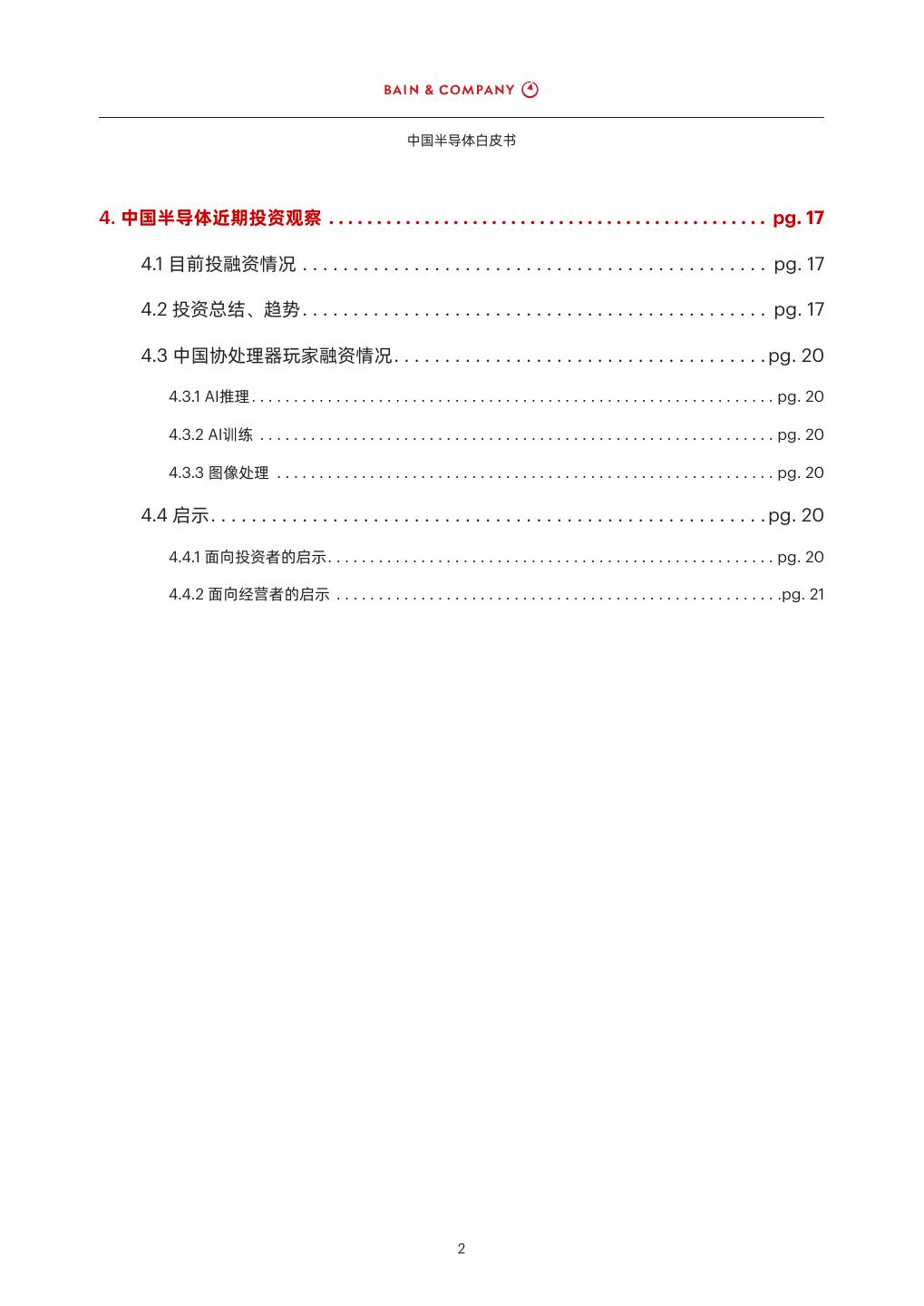

4 . 中国半导体白皮书 4. 中国半导体近期投资观察 �������������������������������������������������������������������������������������������� pg. 17 4.1 目前投融资情况�������������������������������������������������������������������������������������������� pg. 17 4.2 投资总结、趋势�������������������������������������������������������������������������������������������� pg. 17 4.3 中国协处理器玩家融资情况������������������������������������������������������������������������� pg. 20 4.3.1 AI推理����������������������������������������������������������������������������������������������������������������������������pg. 20 4.3.2 AI训练 ��������������������������������������������������������������������������������������������������������������������������pg. 20 4.3.3 图像处理 ����������������������������������������������������������������������������������������������������������������������pg. 20 4.4 启示������������������������������������������������������������������������������������������������������������� pg. 20 4.4.1 面向投资者的启示����������������������������������������������������������������������������������������������������������pg. 20 4.4.2 面向经营者的启示 ���������������������������������������������������������������������������������������������������������pg. 21 2
5 . 中国半导体白皮书 寄语 邹娟 贝恩公司 全球合伙人 大中华区能源转型业务主席 中国区可持续发展业务主席、高科技和云服务业务领导团队成员 申文燮 Moonsup Shin 贝恩公司 全球合伙人 大中华区TMT业务联席主席 彭弱溟 贝恩公司 董事经理 半导体芯片是数字经济的核心,是现代化产业发展的基石。近年来,全球各个国家和地区纷 纷加大对于半导体产业的投入力度,中国也相继推出了一系列相关的产业发展政策,整个行 业正面临前所未有的发展机遇。 值此关键时刻,本次白皮书将基于贝恩多年以来的高科技行业咨询经验,结合对于中国半导 体公司的最新洞察,呈现全球半导体行业产业链概况,以及中国半导体在价值链主要环节的 参与。此外,我们还聚焦芯片设计等环节中国半导体企业的市场地位,并分享中国半导体近 期投资观察,为市场主体、产业新势力和广大投资者建言献策,希望助力各方致胜所关注的 半导体领域。 3

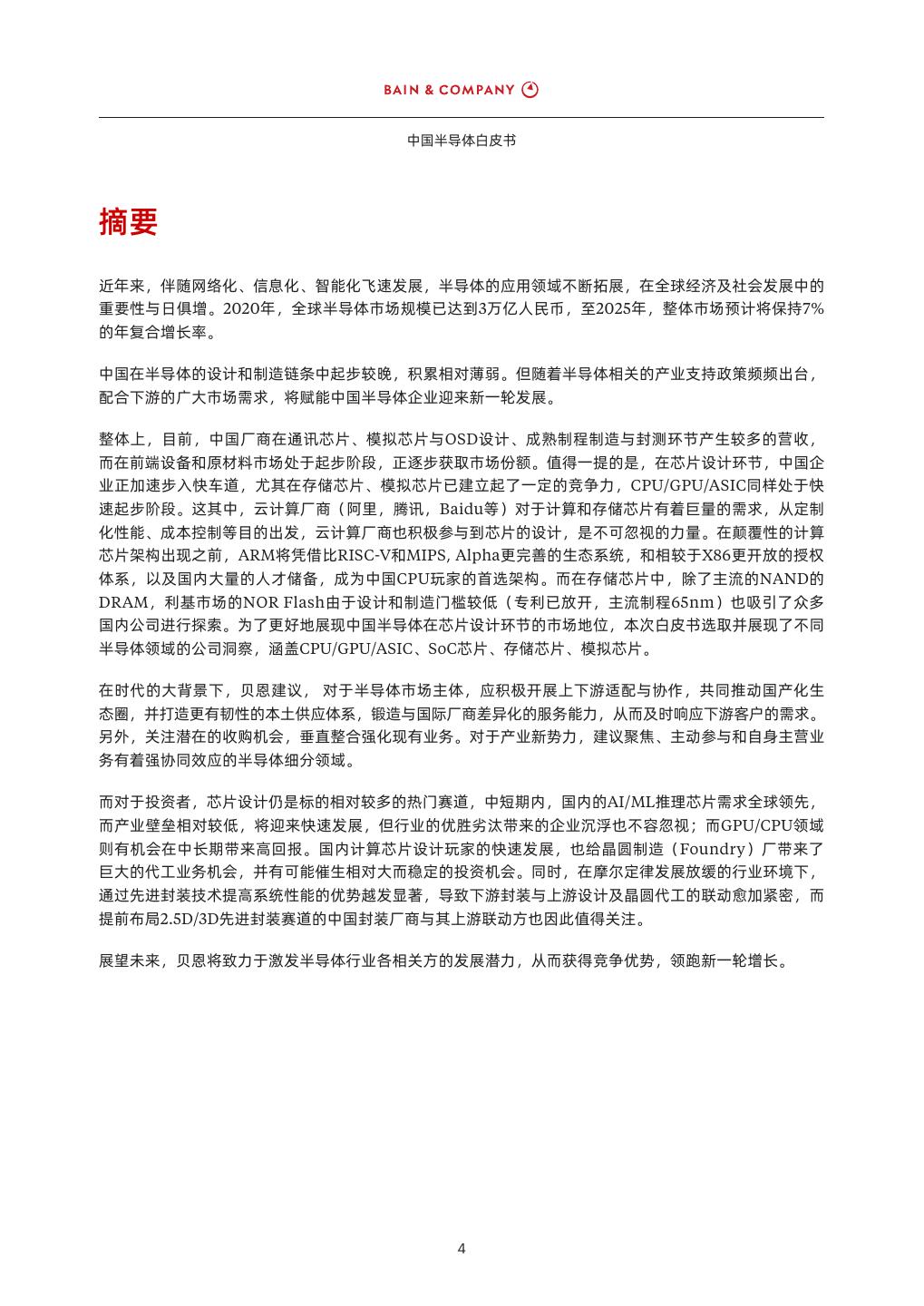

6 . 中国半导体白皮书 摘要 近年来,伴随网络化、信息化、智能化飞速发展,半导体的应用领域不断拓展,在全球经济及社会发展中的 重要性与日俱增。2020年,全球半导体市场规模已达到3万亿人民币,至2025年,整体市场预计将保持7% 的年复合增长率。 中国在半导体的设计和制造链条中起步较晚,积累相对薄弱。但随着半导体相关的产业支持政策频频出台, 配合下游的广大市场需求,将赋能中国半导体企业迎来新一轮发展。 整体上,目前,中国厂商在通讯芯片、模拟芯片与OSD设计、成熟制程制造与封测环节产生较多的营收, 而在前端设备和原材料市场处于起步阶段,正逐步获取市场份额。值得一提的是,在芯片设计环节,中国企 业正加速步入快车道,尤其在存储芯片、模拟芯片已建立起了一定的竞争力,CPU/GPU/ASIC同样处于快 速起步阶段。这其中,云计算厂商(阿里,腾讯,Baidu等)对于计算和存储芯片有着巨量的需求,从定制 化性能、成本控制等目的出发,云计算厂商也积极参与到芯片的设计,是不可忽视的力量。在颠覆性的计算 芯片架构出现之前,ARM将凭借比RISC-V和MIPS, Alpha更完善的生态系统,和相较于X86更开放的授权 体系,以及国内大量的人才储备,成为中国CPU玩家的首选架构。而在存储芯片中,除了主流的NAND的 DRAM,利基市场的NOR Flash由于设计和制造门槛较低(专利已放开,主流制程65nm)也吸引了众多 国内公司进行探索。为了更好地展现中国半导体在芯片设计环节的市场地位,本次白皮书选取并展现了不同 半导体领域的公司洞察,涵盖CPU/GPU/ASIC、SoC芯片、存储芯片、模拟芯片。 在时代的大背景下,贝恩建议, 对于半导体市场主体,应积极开展上下游适配与协作,共同推动国产化生 态圈,并打造更有韧性的本土供应体系,锻造与国际厂商差异化的服务能力,从而及时响应下游客户的需求。 另外,关注潜在的收购机会,垂直整合强化现有业务。对于产业新势力,建议聚焦、主动参与和自身主营业 务有着强协同效应的半导体细分领域。 而对于投资者,芯片设计仍是标的相对较多的热门赛道,中短期内,国内的AI/ML推理芯片需求全球领先, 而产业壁垒相对较低,将迎来快速发展,但行业的优胜劣汰带来的企业沉浮也不容忽视;而GPU/CPU领域 则有机会在中长期带来高回报。国内计算芯片设计玩家的快速发展,也给晶圆制造(Foundry)厂带来了 巨大的代工业务机会,并有可能催生相对大而稳定的投资机会。同时,在摩尔定律发展放缓的行业环境下, 通过先进封装技术提高系统性能的优势越发显著,导致下游封装与上游设计及晶圆代工的联动愈加紧密,而 提前布局2.5D/3D先进封装赛道的中国封装厂商与其上游联动方也因此值得关注。 展望未来,贝恩将致力于激发半导体行业各相关方的发展潜力,从而获得竞争优势,领跑新一轮增长。 4
7 . 中国半导体白皮书 1. 全球半导体产业链概况 1.1 全球半导体市场的规模、供给与下游需求分布 Gartner和IDC全球半导体市场预测数据显示,2020年,全球半导体产品营收达到约3万亿人民 币,受到数据中心、IoT和NAND存储市场的需求驱动,至2025年,整体市场预计将保持约7%的 年复合增长率(图1)。 展 望 未 来 , 2 0 2 0 –2 0 2 5 年 , I o T 芯 片 的 年 复 合 增 长 率 有 望 达 到 1 3 % , 数 据 中 心 和 N A N D 存 储 市 场 紧随其后。 按照企业所在地划分,在上述总量约3万亿元的半导体市场中,美国的芯片销售占据了近一半的市 场份额,尤其以逻辑芯片为主,而韩国是存储芯片的主要供给地区(图2)。 2020年全年,美国的芯片销售额达到了1 .4 8万亿元,逻辑芯片占比超过60%,此后是韩国(5,600 亿元),日本(2,900亿元),欧洲(2,500亿元),中国台湾地区(1,900亿元)和中国大陆(1,500 亿元)。 图 1: 2020年全球半导体产品营收达到约3万亿人民币;受数据中心、IoT和NAND存储市场的需求驱动,预 计将保持~7%的复合年增长率至2025年 ⋚䕵Ⓖ’☳喗㚨(⒵‱⊵) ⩿╺⨐曱䓹 ('19–'20) ('20–'25) 10% 7% ₒ㊑⟚ -1% 9% 45 ⊻䚧Ⳃ 5% 9% 㮓㑑吡䎹 40 ⍸䰽⟚ 0% 8% 㮓㑑 6% 6% 35 ⋨⁈Ⳋ√ 9% -2% 30 NAND 25% 12% Ⳋ√吡䎹 DRAM 6% 7% 25 ⋨⁈憭愃 13% 26% 20 㻺庫䚧Ⳃ 12% 6% 㟬副㎽㢬 21% 5% 15 㣱䚧劃 32% 5% 憭愃吡䎹 10 ᾜ䚧劃–崓䴉 14% 1% ,R7 -3% 13% 5 僃偎 8% 7% 㛢㓠ᾟㄵ–崓䴉 15% 12% 0 2009 2011 2013 2015 2017 2019 2021F 2023F 2025F 㹚Ѫ⓸╤㛢㓠㣗卜GartnerѸ柖㛢㓠ᾟㄵ崓䴉吡䎹槶㺽㣗卜IDC⪈Ѭ⋨槶㺽⢹㣗卜GartnerѸ㛢㓠ᾟㄵ崓䴉吡䎹2025F㛢㓠挹䚚2020-2024F⩿╺⨐曱䓹崓䴉兾ㄉ 庶㜋㣗䀂Ѫ Gartner Semiconductor Forecast Database, WorldwideѬ㡦㜢卥2021ὲⳕ〘ѸIDC⋚䕵Ⓖ〆䚚槶㺽⟚Ѭ㡦㜢卥20207㡺 5
8 . 中国半导体白皮书 图 2: 在总约3万亿人民币的半导体市场中,美国芯片销售占据近一半的市场份额,其中以逻辑芯片为主;韩 国是存储芯片主要供给地区 2020⋚䕵Ⓖ’☳喗㚨Ѫ㑻ㆭ扚⢢⒬⎄⍸ (⒵‱⊵) ㆭ崓30⒵‱⊵ 14.8 5.6 2.9 2.5 1.9 1.5 1.0 100% 㮓㑑吡䎹3 80 Ⳋ√吡䎹2 60 40 憭愃吡䎹1 20 0 儀⡯ 楛⡯ 㝗㢞 㲙㺤 ╢㿰 ᾟ⡯ ᾈ䚾 ⪙枸 ⋨⁈⢢⒬ 㹚Ѫ1.⑷㑞GartnerⴌΆ䟶㞰䪬毣␚⟚һGPUһFPGA◾⋨⁈憭愃吡䎹Ѭ㡻倱慐㔗һ㝒倱慐㔗һ核㎂⥬⾘/〆䚚⩶䕸⟚һ⍸䰽塴䰏⥬⾘һ⍸䰽〆䚚/⪌Ⰴ⩶䕸⟚һ 樃⎿䱡◾㚨╃⟚⁗┼⋨⁈ᾅ䚚核㎂䚧彡ҡASICҢѸ2.⑷㑞DRAMһNANDһ㜢⋦◾⋨⁈Ⳋ√吡䎹’☳Ѹ3.⑷㑞GartnerⴌΆ䟶⑷㑞㮓㑑吡䎹һ⊻䚧Ⳃ⟚һ棐⊻Ⳙ ₒ㊑⟚һ⍸䰽⟚⁗┼䚧䀂䴓䕸’☳ 庶㜋㣗䀂Ѫ Gartner Market Share Semiconductors by End Market 2020 细 分 市 场 方 面 。 按 照 主 要 应 用 划 分 , 数 据 处 理 ( 约 1 .1 万 亿 元 ) 、 通 讯 ( 约 1 万 亿 元 ) 是 半 导 体 产 品 的 中 坚 营 收 力 量 。 而 不 同 应 用 领 域 中 手 机 的 营 收 表 现 突 出 , 占 比 高 达 约 2 5% , 剩 余 市 场 较 均 匀 地 分 布在工业电子设备、消费电子、汽车等多个下游应用领域(图3)。而对手机、汽车及各类消费电 子产品,中国都是世界最大的制造基地和终端需求市场之一,这就为半导体芯片在中国的发展奠定 了坚实的需求基础。 1.2 半导体价值链的主要环节 近年来,伴随网络化、信息化、智能化飞速发展,半导体的应用领域不断拓展,在全球经济及社会 发展中的重要性与日俱增。与此同时,越来越多的国家纷纷加码半导体,各个国家在半导体价值链 中拥有不同的竞争优势。 半导体产品涉及的技术十分精细复杂。价值链主要包括设计、制造、封装环节;上游设备、材料、 设计软件等也不可或缺(图4)。 作为科技含量最为密集的行业之一,首先,研发是半导体价值链上的一大重要环节。参与研发的玩 家 大 多 为 学 术 机 构 、 政 府 机 构 和 头 部 企 业 , 比 如 法 国 的 C E A- L e t i 公 司 、 中 国 台 湾 工 业 技 术 研 究 院 (ITRI)等。实践中,研发水平对于行业技术的发展起到了至关重要的作用。目前,各国的研发 人员致力于提高半导体产品的算力、存储密度、速度并降低成本和功耗。考虑到研发水平难以量 化,因此在下文中不详细展开。 6
9 . 中国半导体白皮书 图 3: 在总约3万亿人民币的半导体市场中,手机占比最大,高达~25%;剩余市场较均匀的分布在多个下游应用 2020⋚䕵Ⓖ’☳喗㚨Ѫ㑻ᾭ嫳〆䚚⎄⍸ (⒵‱⊵) 㛢㓠⩶䕸 ~11⒵‱⊵ 憌崡 ~10⒵‱⊵ ㆭ崓30⒵‱⊵ 3.6 2.9 2.4 0.9 1.7 7.6 2.4 3.2 3.1 2.5 100% 㮓㑑吡䎹 Ⳋ√吡䎹 80 60 40 憭愃吡䎹 20 0 ᾜ䚧劃 㡿␓⟚ Ⳋ√崰⩹1 ⋨⁈ ㎽㢬 ⋨⁈ ⽗ᾌ4 㻺庫䚧Ⳃ 㷯惘 㛢㓠⩶䕸3 憌崡崰⩹ 㣱䚧劃2 㹚Ѫ1⑷㑞䚧ⳂⳊ√崰⩹◾崓䴉Ⳋ√槸⥑䟶╡䭭␚⡬ㅳⳊ√崰⩹Ѹ2⑷㑞⥬㢞⣽廷ℱ㖬㣱䚧劃◾ⴐ䚚⣽廷ℱ㖬㣱䚧劃Ѹ3⑷㑞㢜崓⋗䟶㎲㡻⋨⁈㛢㓠⩶䕸䚧Ⳃ’☳Ѭ ⫴⪈扚㞰䪬⟚◾㏅ⓢ㢬Ѹ4⑷㑞⽗ᾌ◾⌍´/㶃厜䚧Ⳃ崰⩹ 庶㜋㣗䀂ѪIDC⋚䕵Ⓖ〆䚚槶㺽⟚Ѭ 4Q2021 图 4: 半导体价值链主要包括设计、制造、封装环节;上游设备、材料、生产工具也不可或缺 Ⓖ⎨憒ὼ㾪 Ⓖ崰崓◾⎨憒 㦪ㄵ䦆╃1 崰⩹ ┑㣂㜋 EDA/IP IC崰崓◾IDM 憭愃吡䎹⎨憒 娷◾㺽嵇 Ⓖ妾ᾌ㞡䦆╃ ⪙⪌ᾬⓇὲℍ ⎿䱡⑷㑞䦷䎹һ EDA㞡ⴐ䔢IC崰 憌愹㤨㣶◾崰 㗛ⶆⴌヽ毣␚ 憌愹ょ倱暠╺һↄ 㡲ᾬⴸ核䟶妾ᾌ᾽ 〆䀂Ѭ⩹庙◚ 捃ⷐ⁗┼╶䷭⒈ 崓㺳䭽卜␚⒈䟶 崓Ѭ⁗ⴐ䔢吡 娷䲻㏲㢡吡䎹ᾀ 㑻䦷䎹ⶬҡ⫴ ὲѬ䦆╃㔚␚妾ᾌ 㢑曱 Ⳙ☳◾㶆 ㄷ⩹惡⽗⋩Ѭ 䎹’☳桲㶴 ⪈扚䚧彡慐㔗 12呣һ8呣Ң ㏲㢡䟶╃ 嵗㺳䭽㣳ᾬ㮓⣉ 桲㐇⋗⪙捁㝨 ▀䱡⑷㑞娷㣂 吡䎹崰崓ᾭ嫳 ◾⎨䭽ҡ⫴28倥 ␥␚ⴸ核⣽Ѭ憌⾪ ⒈Ѭ⑷▝㛢⒳‱ 䦆╃◊⬽债卦␍ 杦◾捃昣Ѭ㏅ 㜋㎈⥬㣂 ⑷㑞憭愃һⳊ ䷥vs.7倥䷥Ң⎄⍸ ⪈⑷偋OSAT妾ᾌ ᾜ倶 㕂汊Ⓖ’☳ 憒㹳⌲⓴㎱Ѭ √◾㮓㑑吡䎹 ⪙⪌ᾬⓇὲℍ 䦆╃庶㢞㣳⋨ ⎍㜢㺭␚㝗䠼㺭張 䟶䴉␍◾憑〘ᾆ枿 㚰僠崰⩹ IP㞡㑹╡⁗㓺㢵 〆䀂 IDM⋮槰崰崓ᾀ ⴸ核 ⃀㎂㢞 偋䲞ύ㜫䟶Ⓖ ⎨憒㳗氖 IP⣉㦪 䔛⪙⪌ᾬⳘ㢡㢬 㣶㎈㚱『㢬㣶 䔛䪬 ITRI KLA Siltronic ۃޏॠ܉ ਸ਼ࣔض Ֆ॥ऄ ߃ޙҰத֝ SEMATECH ASML GlobalWafers Cadence ࡽی Іޤ ؍ழॠ܉ CEA-Leti Applied Materials SUMCO Mentor Graphics ࣶऄ ৻Ԣऄ ऄॠ܉ Semiconductor Shin-Etsu ਸ਼ѭଇ GlobalFoundries Research Іޤ Corporation IMEC 㹚Ѫ1.䦆╃㞡↮晰ὼ䟶ὲ⪙挿嫳䔡叴Ѭ₸䚣 㝒㹇ⴐ䔢捁⒈Ѭ⢚ώ㛹ᾟ嵘倸ひ 庶㜋㣗䀂Ѫ㦺⪦䦆䯨 7
10 . 中国半导体白皮书 半导体制造的上游支撑产业 最上游的企业负责生产半导体设计制造所需的设备、原材料和EDA软件。这些设备、原材料、EDA软件被 广泛应用于制造集成电路(IC)、光电子器件、分立器件、传感器等领域,是半导体产品设计制造的前 道工序,也是整个价值链中不可或缺的组成部分。 具体看,半导体的生产设备备货周期长,大多为单一供应源,并且在全球范围内涌现出了一批代表性企 业,比如,专注于光刻机领域的荷兰公司阿斯麦尔(ASML)、提供晶圆缺陷监测系统的美国KL A- Tencor公司。为了打造洁净的厂房并放置生产设备,这些公司通常需要投入大量的时间和金钱,属于重 资产公司。 除设备以外,在制造半导体的过程中,还离不开前端及后端原材料,前端材料包括硅片、金属以及各类化 学品和气体,后端则包括封装材料或基材。类似生产设备,半导体原材料大多为单一供应源。以硅晶圆为 例,由于半导体级硅晶圆对于纯度的要求极高(99.999999999%),因此,行业壁垒高,当前,领先企 业包括德国硅晶圆制造商世创(Siltronic)和日本信越半导体(Shin-Etsu)等。 此外,在半导体制造的上游产业中,由数十亿个组件构成的EDA(电子设计自动化)是实现半导体元器 件和集成电路设计流程自动化的必备软件工具,是半导体市场的先驱和风向标。在该领域,国内企业与三 大国际巨头新思科技(Synopsys), 明导国际(Mentor Graphics), 楷登电子(Cadence)仍存在一 定差距,需要长时间与晶圆代工联动的设计数据库积累,和相关人才投入,逐步提升产品竞争力。 值得一提的是,随着集成电路技术升级,半导体行业的分工趋于细化,半导体IP核,即可以授权给第三 方的知识产权核迎来新一轮增长 半导体设计和代工 经过多年的发展,半导体生态逐步完善,主要包括设计、代工、封装和测试环节。 设计环节。主要有IC设计(集成电路设计)和IDM(垂直整合制造)两类企业,前者只参与芯片和集成电 路的架构和设计,后者则兼顾了设计与制造步骤。代表企业有英伟达、恩智浦半导体、英特尔、三星等。 代工环节。一直以来,逻辑芯片的制造受到摩尔定律的驱动,遵循集成电路上可以容纳的晶体管数目大约 每两年会增加一倍的规律演进,而在摩尔定律的推动下,半导体制造走向“更大硅片”和“更小制程”以 降低制造成本和功耗。按照尺寸和制程划分,当前主流为8英寸/12英寸硅片;以及65纳米/28纳米/7纳米 等不同制程。代表企业有台积电、联华电子等。 封装和测试环节。封测指的是通过引线键合、倒装等技术,使芯片与外部电路连接,是半导体价值链中必 不可少的下游环节,具有劳动密集型的特征,通常由外包半导体封装测试行业(OSAT)完成。值得注意 的是,贝恩观察到,封测厂商常常需要提供定制化服务,与设计厂商进行联合开发,以此保证紧跟芯片产 品的需求,所以,该环节的创新活动日益活跃。代表企业有日月光集团、安靠科技等。 1.3 半导体价值链:各大环节的分布情况及主要玩家 1.3.1 前端设备 晶圆制造通常包含沉积、光刻、刻蚀、离子注入4大核心步骤组成。首先,使用沉积设备(如 CVD、PVD、ALD)在基材表面沉积多层薄膜;其次,在晶圆表面均匀涂上光刻胶,使射强激光通过含有 8
11 . 中国半导体白皮书 电路设计的光掩膜,将其设计图形刻制到晶圆表面;第三,刻蚀形成3D图形;最后,将离子材料、掺杂剂 注入晶圆,通过带电的离子控制电流,并实现晶体管的功能。 Gartner全球市场份额数据、半导体晶圆厂设备公司招股说明书、分析师报告综合显示,2020年,全球 半导体前端设备的市场规模已达到4,200亿元,基于上述制造步骤,刻蚀、光刻、沉积设备占据了约75% 的营收份额,并且保持平稳增长。中国厂商在主要前端设备市场处于起步阶段,从沉积、刻蚀设备开始获 取份额(图5)。 1.3.2 原材料 在半导体的上游产业中,不同的材料被应用于不同的生产步骤,缺一不可:硅片是半导体器件的主要载 体,气体被广泛运用于掺杂、外延、离子、刻蚀、化学气相沉积等生产步骤,光掩膜可以把集成电路的图 形转印到硅晶圆上,光刻胶可以将光掩膜版图案转移到光刻胶再转移到晶圆片。 贝恩结合案头研究、公司报告和券商研报发现:纵观半导体材料市场,市场较为稳定,2020年,全球前 端材料市场规模约2,100亿元,2018–2020年复合增长率为5%。硅片、气体、光刻胶、光掩膜版是主要 的上游材料,占据了约80%的营收份额。 1.3.3 EDA/IP EDA和IP贯穿芯片制造的全流程,是芯片设计的重要工具,可以缩短芯片的开发时间,并提高芯片性 能。ESD Alliance研究报告以及各个公司年报和券商研报表明,2020年,全球EDA和IP的市场规模达到 了745亿元,且增长稳健。 图 5: 中国厂商在前端设备市场处于起步阶段,从沉积、刻蚀设备开始获取份额 ⋚䕵㟨⡸崰⩹⽴⢬(⒵‱⊵) CAGR 2018–20 5 4.2 5% 4 3.8 ⋨⁈ 5% 26% 3.6 䉟⩶䕸 䬭Ⳃ㹚⋗ 0% 0% 崓捁 崓捁 6% N/A 3 㷻䭡 㷻䭡3 3% 32% 2 ⊻⎭ ⊻⎭2 9% 8% 1 ⎭埲 㣂㜋⏗䬭 ⎭埲 4% 40% 0 2018 2019 2020 ᾟ⡯⪙枸ᾌ⽴⢬樏5 ㆭ樏 1% 1% 2% 䬭Ⳃ㹚⋗ 1% 1% 1% ᾟ⡯⪙枸ᾌ 䉟⩶䕸 0% 0% 0% 崓捁 0% 0% 0% 棐ᾟ⡯⪙枸ᾌ 㷻䭡 2% 3% 3% xx% ᾟ⡯⪙枸⽴⢬⨐憑 ⊻⎭ 1% 1% 1% xx% ᾟ⡯⪙枸⁗⪈⽴⢬⨐憑 ⎭埲 2% 2% 3% xx% ⋚䕵⽴⢬⨐憑 㹚Ѫ1.⑷㑞㿱⎭埲һ⎭埲◾CMPѸ2.⑷㑞⊻⎭ lithography ◾㻴剨崰⩹ photoresist processing Ѹ3.⑷㑞ALDһCVDһPVDѸ4.⑷㑞ㅝ憑䉟⩶䕸◾䇻䴓Ѹ5.㢞槧⍸㤂 ᾟ䟶ᾟ⡯⪙枸ᾌ⑷㑞ὼ㻩ㄠ䚧Ⳃ娷⩹核⡔һ吡䀂ㄠһ⒉㜫Ⓚ⎍һ㑅咸䭃㏲һᾟㄠⒼһᾟ⡯䚧Ⳃ䭃㏲核⡔⁗┼丰㺽䚧Ⳃ 庶㜋㣗䀂ѪGartner Wafer Fab Equipment 2020Ѹ㦺⪦䦆䯨Ѹ⋞╪㑍刓嵦㞀ῘѸ⍸㤂⽺㐗▼ 9
12 . 中国半导体白皮书 • EDA(电子设计自动化):是一套协助半导体器件的定义、规划、设计、实施、验证和后续制造的工 具,包括仿真、设计、验证。 • IP:是可重复使用的具有独立功能模块的预设计电路,包括IP软核、IP固核、IP硬核,可减少设计工 作量,缩短周期并提高成功率。 1.3.4 设计环节 立足集成电路的不同功能,可以分为模拟芯片、存储芯片、逻辑芯片(图6)。 2020年,逻辑芯片贡献了约一半的销售额,大约1.6万亿元,但是不同细分领域有各自的领先玩家。比 如,在GPU领域,头部企业英伟达占据了约八成的销售额;在MPU领域,英特尔拥有较强的优势;在应 用/媒体处理器领域,苹果和联发科表现亮眼。 有别于逻辑芯片,存储芯片市场高度集中,2020年的营收额约8,000亿元。无论在内存(DRAM)还是 闪存(NAND)领域,三星都是主力军,SK海力士、美光紧随其后,铠侠和西部数据则更加专注于 NAND领域。 模拟芯片的厂商众多,在三大芯片中,格局最分散:德州仪器、亚德诺占据了模拟领域的半壁江山;分立 器件、光电子领域中,各大厂商不分伯仲;传感器领域同样如此,除博世以外,其他厂商竞争激烈。 图 6: 逻辑芯片占据半导体市场约一半的销售额,市场相对分散;存储芯片高度集中;而模拟芯片市场分散, 厂商众多 2020⋚䕵Ⓖ’☳喗㚨樏 (⒵‱⊵) ㆭ崓30⒵‱⊵ 0.4 4.1 0.7 1.0 2.2 1.5 1.9 1.1 3.1 4.3 3.5 0.3 1.6 1.5 2.4 0.7 100% Ⓣ䭃 呣䏫ⶆ $0' AMD ύ㞑 ⋨⁈ SK㻩␍⩝ 儀⊻ 80 准 ㄩ⽐ ⁜⟚ ╃ ύ㞑 儀⊻ 㻩 呣 䭃 呣ₑ愰 呣橐⌾ 䏫 ㇛㟬㻘 ⶆ ύ㞑 60 准╃䭃 嫱扚㛢㓠 台愺㜡 䗐㞣 Ⓦ憌 欈ⶆⒼ 呣䏫ⶆ ㄠ吡 Silicon Works 准╃䭃 SK㻩␍⩝ ⳻㩠儀 MLS 㻩 㻩 汊憌 儀⅓ Ⓦ憌 Renesas 儀⅓ 呣 Qorvo AMD ㇛㟬㻘 ㊁㹇Ⓖ 呣䏫ⶆ Cirrus Logic KIOXIA ⭳䪬 呣䏫ⶆ ₑ 廍 Skyworks 㻩 台愺㜡 40 愰 䇧 Solutions 愺⭳ 准╃䭃 STMicro 呣橐⌾ 汊憌 ㄩ嵬 僉⬸ ᾎ吏 㝗 Novatek 楘ⶆⒼ ⳻ᾈ Ⓦ憌 ㊁㹇Ⓖ 䗐喚 ㊁㹇Ⓖ ύ㞑 䚧Ⳃ ύ㞑 20 汊憌 Ⓦ憌 ύ㞑 ㄩ⽐⁜⟚ ύ㞑 ㄩ⽐ ⳻㩠儀 Apple 㝬 ⁜⟚ 汊憌 ⴁ 五ⶮ ㇛㟬㻘 Ⓦ 呣䏫ⶆ 呣橐⌾ ᾈ 0 MPU GPU¹ 㝒倱 㡻倱 MCU ⋨⁈憭愃 DRAM NAND 㮓㑑 ⍸䰽 ⊻䚧Ⳃ 〆䚚Ⰴ ⟚ FPGA 〆䚚⥬⾘ ⋨⁈ ₒ㊑⟚ SoC ⩶䕸⟚1 Ⳋ√ 憭愃吡䎹2 ~16⒵‱⊵ Ⳋ√吡䎹 ~8⒵‱⊵ 㮓㑑吡䎹 ~6⒵‱⊵ CAGR (2018-20) ~5% ~-13% ~3% 㹚Ѫ1.GPU◾〆䚚Ⰴ⩶䕸⟚⢹ᾬ䑞䰽Ѭ兾棐核㎂⎢SoC挾䟶Ѹ2.憭愃吡䎹⑷㑞㮓㑑ASICһASSPѸ倸⍸⽴⢬ⴌΆ⥬ GartnerѸ ⨐憑彃廔倸⍸⽴⢬⢹㶦 ⋨⁈⑷㑞倸⍸⽴⢬⋷㚨⋗<9‱儀⊵䟶⋞╪ 䟶ᾌ (CAGR 2018 -20) 庶㜋㣗䀂ѪGartner 10
13 . 中国半导体白皮书 1.3.5 代工环节 总体上,全球晶圆制造代工市场由成熟制程(>=14nm)和先进制程(<14nm)组成。其中,成熟制程占 据约70%的市场份额,先进制程芯片制造占据约30%,并且高度集中于台积电和三星(图7)。 2020年,全球晶圆制造代工的总营收共计约5,000亿元。值得一提的是,作为老牌制造商,台积电积极 布局各个制程,并且都取得了较高的市场份额,尤其是在14/16–20nm和5nm,台积电约占据了约9成的 份额。 1.3.6 封测环节 贝恩参考各大公司年报、Yole、券商研报并进行案头研究后得到,2018–2020年,全球半导体封测营收 的年复合增长率为3%,封装和测试的增速也均为约3%,是一个稳定的市场。 • 封装:指的是实现芯片电路与外部器件电气连接,并为芯片提供机械物理保护,包括传统封装和先进 封装。 • 测试:将封装完毕的芯片进行性能、持久性等方面的测试,包括初始测试(Initial Test,在不同环 境下进行电气特性测试)和最后测试(Final test)。 图 7: 在芯片制造中,成熟制程占据约70%芯片制造总市场;先进制程芯片制造高度集中在少数厂商 2020⋚䕵㟨⡸⎨憒⁕⽗喗㚨 (⒵‱⊵) ㆭ崓5⒵‱⊵ 941 315 187 346 445 570 589 1,396 246 100% ύ㞑 80 ⋨ 60 ᾟ吡⡯枷 40 UMC GlobalFoundries 20 ╢䭡䚧 0 >130nm 130nm 65nm 40/45nm 32/28nm 14/16–20 nm 10nm–6nm 5nm 90nm ㎂䌑⎨䭽 (>=14nm) ⊺慍⎨䭽 (<14nm) 㹚Ѫ1.⑷㑞 IDMҡ⫴呣䏫ⶆҢ◾ 200mm wafer 喗㚨Ѹ2.ύ㞑Ⓖ㟨⡸⁕⽗ᾟ䟶㎂䌑⎨䭽喗㚨倘360‱⊵Ѭ₸㝒㹇㑻䋙⎨䭽㐸⍸Ѭ⡒㳖㢜⑷▝⢚㳖⡰⋷Ѹ ύ㞑⊺慍⎨䭽䟶喗㚨㞡⥬ ╢䭡䚧⢹⚠Ὴ⁗ύ㞑’副 (Gartner) 崓䴉㎲ㄉ䟶Ѹ ύ㞑㎂䌑⎨䭽㞡⥬ ύ㞑⁕⽗ㆭ喗㚨 (㣗䀂 TrendForce). ⍁┭⊺慍⎨䭽喗㚨㎲ㄉ 庶㜋㣗䀂Ѫ IC Insights 2020Ѹ GartnerѸ╢䭡䚧应㐗Ѹᾟ吡⡯枷应㐗ѸTrendForceѸ 㦺⪦䦆䯨 11
14 . 中国半导体白皮书 2. 中国半导体在价值链主要环节的参与 在洞察全球半导体的概况后,我们将聚焦中国在半导体的价值链各个环节的参与情况,包括当前面 临的挑战和机会、不同环节的市场地位以及主要玩家。 整体上,中国在半导体的设计和制造链条中起步较晚,积累相对薄弱。值得一提的是,在部分芯片 的设计,以及封测环节,中国代表性企业正在加码追赶,并且取得了一定的成效。 值此承上启下的关键阶段,随着半导体相关的产业支持政策频频出台,和下游的广大市场需求,将 促进中国半导体企业迎来新一轮发展(图8)。 进一步分析后,我们发现,中国厂商在通讯芯片、模拟芯片与OSD设计、成熟制程制造与封测环节获得 了较多的营收 1(图9)。 2020年,全球范围内,主要的中国大陆半导体企业 2在封装和测试环节的市场占比约17%,头部企业如长 电科技、通富微。此外,成熟制程制造同样创造了较多的营收,中国厂商在全球市场中的占比约为11%, 代表企业有中芯国际。最后,在通讯芯片和模拟芯片设计方面,中国厂商的全球市场份额都在10%左右, 代表企业有海思、韦尔等。 图 8: 中国在半导体价值链各环节面临不同机会与挑战 Ⓖ⎨憒ὼ㾪 Ⓖ崰崓◾⎨憒 崰⩹ ┑㣂㜋 EDA/IP IC崰崓◾IDM 憭愃吡䎹⎨憒 娷◾㺽嵇 ᾟ⡯⪙枸ᾌ㫴⌧ 䡠⎿⢚⎿䱡崰⩹⽴⢬ ⽴⢬樏惵⃀Ѭⶖ 廩㳗惵㟌Ѭ慎慎喯 ⢢傊㚱㸭⏤娴ⶲ棔㳕 䴓ⷐ ⓓ劈Ⳃ㏲ ᾟ⡯⁕姚㆙ᾌ㳕 䟶㾉憁䓹惵⃀ ⋨㞡300㵝䷥㟨⡸һ ▀ ⋚䕵ᾌѸ⢚ ⡯⋷槸⊺䟶IC崰崓 㢡Ѭᾟ吡⡯枷‿卦␍ ␒䥳慯廨⋚䕵娷 㔛匎䎺◾⊻⎭剨 憭愃吡䎹◾樃 ᾌ憒㎂⌤⍭Ѭ⁈⁞ ⢚⊺慍⎨䭽槸⥑ⴐ ㏲㢡焋⪦ᾌ ⡯⪙⥬捃ҡ῾㢑Ң ⽴⢬ EDA⽗⋩䲻⋥暠Ⳃ ╡副₌⪣┭儀⡯⋞╪ 䔢䯳䦦 挿䈫▃Ⓖ⋥暠 妾ᾌѬ⽴⢬ⓒ㡻棐 䟶㓺㢵Ѭャ☿’☳ひ 崰⩹㕂ℍ㚡㑳Ѭ⑷㑞 ┑㣂㜋ῑ㞡⡯⪙ ㏛⪙㎂䌑⎨䭽’副Ѭ ⾪㡻柂 ╃ ⎭埲㢬һ囶匎崰⩹һ ⥬捃῾㢑䟶挿䈫㐇 ⽛⡬⽴⢬樏䮥ⴌ 㽷㹳崰⩹ 庶槸⥑ 䚣 ㏲㢡副␍◾ ↓ώ㾪挹䚚⡯’Ⓖ ᾭ嫳㚨⋗㣗䀂 ㎿䥟催Ѭ㎈桲嫳 10–20䟶㝨杦㎿ 副ⴐ䔢慯廨 ᾭ嫳ᾟ⡯⪙枸ᾌ Їࢁڳऄ 㿄Йऄ ԢםЬמ ࢁۃ Иਯ֢எ ऄॠ܉ ԘސԢӫ И࣪ਁѡ ֢ضۃڳਯ ࠶ا Ԣੜԡحѽ ପڳئऄ Иڳԡحѽ ؐࡈѽ ࠢѰऄ ভҰي୩ ࠶ࡎޏਯ Ԣמॠ܉ 䀄䪴фЏ ਯԽڳऄ ՠ剘操 ࣶਯڳ 庶㜋㣗䀂Ѫ㦺⪦䦆䯨 12
15 . 中国半导体白皮书 图 9: 中国厂商在通讯芯片、模拟芯片与OSD设计、成熟制程制造与封测环节产生较多营收 2020ᾭ嫳䟶ᾟ⡯⪙枸Ⓖᾌ1喗㚨2Ѫ㑻倸⍸⽴⢬⎄⍸ (‱⊵) Ⓖ⎨憒ὼ㾪 Ⓖ崰崓◾⎨憒 崰⩹ ┑㣂㜋 EDA/IP IC崰崓◾IDM 憭愃吡䎹⎨憒 娷㺽嵇 720 659 499 404 178 槸⊺⋞╪卜 2021ひ⬽ 96 ⶁ㏫捁䚑’ 73 39 45 10nm’☳ 14 ⎿䱡崰⩹ 㣂㜋 EDA/IP CPU䡪⋥ ⋨⁈憭愃 憌崡 Ⳋ√ 㮓㑑 ⎨憒 ⎨憒 娷◾㺽嵇 (⊺慍) (㎂䌑) 㹚Ѫ1.ᾟ⡯⪙枸ᾌ㞡㑹㞡⢚╶倸⍸⽴⢬㡻⋞ひ⅓㇡䟶ᾭ嫳ᾌѸ2.‷㑹ᾀⒼ㡻⋥䟶㚨⋗Ѹ3.╜䪬ᾭ嫳䔛喗㚨 庶㜋㣗䀂Ѫ2021һ2020McClean㐗▼ѸGartner 2020⋚䕵Ⓖ⽴⢬⍸⽵Ѭ㑻债䱡⽴⢬⎄⍸ѸESD准䡑䦆䯨㐗▼ѸYoleѸ⋞╪㑍刓嵦㞀ῘѸ⋞╪㐗Ѹ ⍸㤂⽺㐗▼Ѹ㦺⪦䦆䯨ѸCIQѸEMIS 2.1 前端设备 中国厂商在前端设备市场处于起步阶段,市场份额普遍较低。Gartner和相关公司招股说明书显 示,2020年,全球晶圆设备市场总规模达到了4, 200亿元。 其 中 , 中 国 大 陆 企 业 3 在 沉 积 、 刻 蚀 设 备 上 与 全 球 领 先 企 业 差 距 较 小 , 开 始 获 取 份 额 , 有 望 在 5 –1 0 年内赶超世界领先水平;而光刻、离子注入、测量等仪器则还有较大差距,在较长时间内应用场景 限制在非关键生产步骤,或非先进制程。 薄膜沉积是集成电路制造过程中必不可少的环节,指的是任何在硅片衬底上沉积一层膜的工艺,包 括 原 子 层 沉 积 ( A L D ) 、 化 学 气 相 沉 积 ( C V D ) 、 物 理 气 相 沉 积 ( P V D ) 。 2 0 1 8 –2 02 0 年 , 中 国 大陆市场的沉积设备的市场规模从17亿元左右上升至30亿元左右,年均复合增长率达到了32%, 增速远超全球市场。 刻蚀工艺是半导体制造工艺中的关键步骤,对于器件的电学性能非常重要,包括湿法刻蚀、干法刻 蚀 和 化 学 机 械 平 坦 化 ( C M P ) 。 2 0 1 8 –2 0 2 0 年 , 中 国 大 陆 市 场 的 刻 蚀 设 备 国 产 化 成 就 斐 然 , 从 1 8 亿元左右升至约35亿元,年均复合增长率高达40%,涌现出中微半导体、北方华创等代表企业。 1. 仅指与半导体有关的收入 2. 中国大陆企业是指在各细分市场有公开信息的主要企业 3. 中国大陆企业包括上海微电子装备集团、芯源微、北方华创等 13
16 . 中国半导体白皮书 2.2 原材料 2 0 1 8 年 以 来 , 中 国 半 导 体 材 料 企 业 持 续 扩 充 自 身 产 能 , 相 关 产 品 也 在 加 速 推 进 : 中 国 大 陆 企 业 4在 硅片、气体材料中逐步获取市场份额。 硅 片 是 半 导 体 制 造 的 核 心 原 材 料 , 2 0 1 8 –2 0 2 0 年 , 中 国 大 陆 的 硅 片 市 场 规 模 从 约 3 0 亿 元 稳 步 上 升 至4 2亿元左右,年均复合增长率为16%,硅片赛道的领先企业有中环领先、江丰电子等。 从芯片生产到器件封装,几乎每一个步骤都离不开气体材料,因此,在所有原材料中,气体材料的 市 场 需 求 仅 次 于 硅 片 。 在 国 内 半 导 体 市 场 蓬 勃 发 展 的 背 景 下 , 2 0 1 8 –2 0 2 0 年 , 中 国 大 陆 气 体 材 料 的年均复合增长率达到了20%,增速约是全球市场的3倍,后者为7 %。 2.3 EDA/IP 由 于 中 国 起 步 较 晚 , 所 以 , E DA / I P 方 面 的 技 术 能 力 和 人 才 短 缺 , 市 场 占 有 有 限 。 贝 恩 结 合 E S D 联 盟 研 究 报 告 、 公 司 招 股 说 明 书 和 分 析 师 报 告 , 通 过 案 头 研 究 后 发 现 2 0 2 0 年 , 中 国 大 陆 5 E DA / I P 在 全球市场中的占比仅为2%。类似的情况也出现在逻辑芯片和射频EDA工具等子行业,预计需要 1 0 –2 0 年 实 现 追 赶 。 这 背 后 需 要 长 时 间 与 晶 圆 制 造 ( F o u n d r y ) 厂 联 动 的 设 计 数 据 库 积 累 , 和 相 关人才投入,才能逐步提升产品竞争力。 2.4 设计环节 IC设计和IDM方面,Gartner半导体市场份额分布情况指出,中国在通讯芯片和模拟芯片设计中 已获取一定的市场份额,然而,其他细分领域,诸如存储芯片、其他逻辑等市场占有非常有限。 其中,云计算厂商(阿里,腾讯,Baidu等)对于计算和存储芯片有着巨量的需求,从定制化性能、 成本控制等目的出发,云计算厂商积极参与到芯片设计是大势所趋,已成为一股不可忽视的力量。 2.5 代工环节 M cCle an报告表明,当前,中国厂商在成熟制程代工市场已经建立了一定的市场份额。 2 0 19 年 , 中 芯 国 际 实 现14 纳 米 F i n F E T 量 产 。 中 国 厂 商 除 了 扩 大 成 熟 制 程 产 能 , 如 中 芯 国 际 在 内 的 部分厂商仍致力于在先进制程领域实现突破。展望未来,中国厂商依然需要巩固成熟制程的市场份 额并稳定主要收入来源。 2.6 封测环节 2018年以来,中国厂商在封测环节增长迅速,在全球范围内呈现出一定的竞争优势。基于Gar tner 报告中的全球规模数据,2020年,中国大陆企业在全球封测市场中的总份额达到了17 %,其中,封 装环节占比为19%,测试环节为9%。未来,国内封测企业的持续发展的同时,需要紧跟全球行业发 展的趋势,例如与上游晶圆代工厂在先进封装上的紧密合作。 4. 仅指与半导体有关的收入 5. 中国大陆企业是指在各细分市场有公开信息的主要企业 14
17 . 中国半导体白皮书 3. 芯片设计环节中,中国半导体的市场地位 在芯片设计环节,中国企业正加速步入快车道。纵观主要的芯片类别,中国厂商在存储芯片、模拟 芯 片 已 建 立 起 了 一 定 的 竞 争 力 ; C P U/G P U/A S I C 处 于 快 速 起 步 阶 段 , 面 临 一 些 供 应 链 及 生 态 风 险 (图10)。 存储芯片:从内部结构看,包括NAND(闪存芯片)和DRAM(内存),前者用于SSD固态硬盘 和手机,后者用于PC,这两种芯片的主要厂商均已实现量产。技术能力方面,NAND在追赶全球 领先水平,DRAM与全球领先水平尚有差距,正在迅速追赶中。性能方面,NAND性能与全球接 近,DRAM仍有一定的差距。由于存储芯片对于制程的要求较低,因此,供应链风险相对较小,对 国 际 生 态 体 系 的 依 赖 较 少 , 如 长 江 存 储 迭 代 优 化 自 研 技 术 体 系 X- t a c k i n g 。 今 后 , 随 着 中 国 主 要 厂 商的产能逐步放量,预计存储芯片的市场地位还会上升,满足国内存储需求。 图 10: 中国厂商在存储芯片、模拟芯片已建立起了一定的竞争力;CPU/GPU/ASIC处于快速起步阶段,面临 一些供应链及生态风险 ⽴⢬⢢₿䔢䐨 ⽴⢬樏 (2020) ㏲㢡副␍ ℍ〆晰⳻⋚┼䚑ㅳ 㢜㣗槶㺽 CPU ᾭ嫳〆䚚 㡿␓⟚һ ⪌⓴⚸⽤㔚⍬㎂䌑’☳ⴐ䔢⚸䚚 ⊺慍⎨䭽䟶ℍ〆晰棔ᾦ橀柛 Ѹ 棔ᾦℍ〆晰㒃㎊ PC 㡲槸⊺’☳愰⎢ 5nm Ѹ ⪙扚⍸⓴ ℏ廈 X86һArm 㤨㣶 ⚸‿⢚慯廨’☳㆙副 GPU ⑷㑞⡰㞰 GPU ◾崓 ⶃ㛢⓴⚸㔚⍬捁’’☳ Ѹ ‷ὲ㲰 ⊺慍⎨䭽䟶ℍ〆晰棔ᾦ橀柛 Ѹ 㛢㜢⎍䰽 GPU ⋞╪㑗㡻惵 䴉 GPU ’☳愰⎢㡲⊺慍 7nm Ѹ ⎏㳗⚸䚚 汊〘ℏ廈呣ₑ愰 CUDA 惡䚑 ガ㏲㢡⡔枑Ѭ㚡㘃⡯⋷ GPU 枨㴧Ѭ㆙副倸叴㟴㞀䧠 ㅳѬ卜ぬ䚑ㅳ㢜⪙嬶㮓ぬ䰽 ╃ Ѹ 䡠⎿㟴㢜㡻捁’’☳ AI/ML ASIC ᾭ嫳〆䚚 㡿␓⟚ ⪌⓴⚸㔚⍬捁’’☳Ѭⴐ䔢⚸ ⊺慍⎨䭽䟶ℍ〆晰棔ᾦ橀柛 Ѹ CSP 䭡㣳┴ᾀ ASIC ’☳䦆╃ 䚚 Ѹ 㡲⊺慍’☳愰⎢ 7nm Ѹ ⪙ 䚑ㅳ乭⪌ᾬ卜ぬѬℏ廈惵ⶃ ᾀ〆䚚Ѭ╃㒗庶捃㏲㢡副␍Ѭ 扚⍸⓴⚸‿⢚慯廨㆙副 㞀䧠卜思ⴌ⎨⒈嫳㶴Ѭῑ⾘㣗 ⽚⪙卜䚚桲㶴 Ⳋ√ NAND ᾭ嫳〆䚚 ᾭ嫳⓴⚸⽤ⴐ䔢捁’ Ѹ NAND ⢚ ⎨䭽嫳㶴惵⃀ Ѹ卜䦆㏲㢡 栁䢲ᾭ嫳⓴⚸’副憂㳗㚰捁Ѭ SSDѬ㎽㢬 DRAM 㜟㕂Ⓓ Ѹ DRAM ᾀ⋚䕵槸⊺㶦 乭ҡ⫴ X-tackingҢ 槶崓⽴⢬⢢₿㑳偟ὼⒹѬ䁓 ᾭ嫳䚚 PC ‿㡻⽠彏Ѭ⢚愷憑慯廨 弥⡯⋷Ⳋ√桲㶴 㮓㑑 ᾭ嫳〆䚚 㻺庫䚧Ⳃһ ⓴⚸₉⪌⽤ⴐ䔢⚸䚚 Ѹ 凌䊘倸⍸ ᾭ嫳䚚≥28nm ⎨䭽Ѭℍ〆 ⡯’㮓㑑吡䎹⋩⩹㦮⃀һ㡿 㷯惘┼⽗ᾌ䚧Ⳃ ☳䷭Ѭ’☳䬿䷭惵⋚䕵槸⊺⓴⚸ 晰橀柛惵ⶁ ␓䇧㺭䟶₊Ѭ╾㝨㜟慍妾 惵ⶃ Ѹ ⢚⽤慍⋗䟶倸⍸’☳㆙副 ␑副㆙⎍㜢Ѭ槶崓㑳偟㕂Ⓓ ⢚㜟㕂Ⓓ 䁓弥⡯⋷【⪙桲㶴 庶㜋㣗䀂ѪGartnerѸ㦺⪦䦆䯨Ѹ台䗐☚嵔ѸIDCѸ⎪⚸䦆㐗 15
18 . 中国半导体白皮书 除了主流的NAND的DRAM,利基市场的NOR Flash由于设计和制程门槛较低(专利已放开,主 流制程65nm)也吸引了众多国内公司进行探索。 模拟芯片:广泛应用于消费电子、汽车及工业电子。技术能力方面,众多厂商已实现商用,大多数 厂商聚焦于生产细分品类产品,所以中国市场提供的产品种类较少,但是,已经进入量产的细分产 品 的 性 能 接 近 全 球 水 平 。 模 拟 芯 片 主 要 使 用 2 8 n m 以 上 的 制 程 。 今 后 , 在 价 格低、服务灵活的优势 下,国产模拟芯片若持续开展功能性创新,预计将满足国内庞大的市场需求。 CPU(中央处理器)。CPU是电子计算机的主要配件之一,常用于服务器和PC。Gartner 2020 全球半导体终端市场份额显示,2020年,全球CP U市场规模约5千亿元,中国芯片设计公司营收总 占比为7 %。 技术能力方面,多家中国厂商已经推出了服务器、桌面CPU等产品,并应用于政务、高性能计算、 工控等商用场景。但整体国内厂商在稳定性,兼容性方面仍在追赶中。CPU生态依赖X86和ARM 架 构 , 且 对 于 先 进 制 成 的 追 求 较 高 , 因 此 , 中 国 厂 商 面 临 很 大 的 供 应 链 挑 战 ( 包 括 上 游 E DA / I P 设 计工具,下游代工厂的先进制成服务,以及终端软件的适配)。今后,随着国产CPU厂商的产品生 态趋于完善,中国厂商有望逐步小幅度提升市场占有率。 在颠覆性的计算芯片架构出现之前,ARM将凭借比RIS C-V和MIP S, Alpha更完善的生态系统, 和相较于X86更开放的授权体系,以及国内大量的人才储备,成为中国CP U玩家的首选架构。 GPU(显示芯片)。包括图显GPU和计算GPU。技术能力方面,少数厂商实现量产,仅有一款产 品达到最先进的7nm制程,并且仍处于初步商用阶段。GPU先进制程供应链面临一定的挑战,自 建生态尚未大规模建立,依赖英伟达CUDA软件生态。贝恩观察到,新成立的数家GP U公司拥有强 大的技术团队,有助于加速国内GP U发展。 AI/ML ASIC。主要运用于服务器,分为AI训练和AI推理。2020年,中国AI训练芯片市场规模约 46亿元,AI推理约2 5亿元。技术能力方面,多家中国厂商完成量产,实现商用,其中,最先进的产 品达到了7nm,少数玩家在AI训练、推理芯片领域的性能接近了全球领先水平。和GPU的情况类 似,AI/ML A SIC依赖先进制程,但是,生态体系以自建为主,对于外部的依赖较少。在强大的资 金、技术能力的支持下,大型云计算服务商(C SP)正积极参与A SIC产品研发和应用,贝恩建议, 云计算服务商需要明确自身定制化要求,从而提升在自研芯片领域的投资效率。 从下游应用领域来看,在中国,消费电子与汽车电子是大部分芯片厂商的发力方向,展望未来,贝恩预 测,2020–2025年,两大市场将保持约15–20%的高速增长态势(图11)。 16
19 . 中国半导体白皮书 图 11: 消费电子与汽车电子是大部分芯片厂商发力方向,且将保持~15–20%高速增长 ώ㾪〆䚚 㛢㓠⩶䕸1 憌崡䚧Ⳃ 㻺庫䚧Ⳃ 㷯惘䚧Ⳃ ⽗ᾌ䚧Ⳃ4 PC 㣱 㡿␓⟚ √Ⳋ崰⩹3 ㎽㢬 ⋨⁈憌崡2 ⅓⎍⽴⢬ ⽴⢬嬶㮓 ⋚䕵2020‱⊵ 3614 861 2875 2372 7527 2358 3142 2517 3230 ⨐曱槶㺽 20–25CAGR ╢め㢬ᾀ䲆崢㢞 ⍬庙捁⨐曱 ⍬庙捁⨐曱 DRAM+NAND ⍬庙捁⨐曱 ⁗4G+5G⥬䱋ᾬ 㟬副崰⩹ 㷯惘Ⓖ ’ᾌ䏛准僃5 ⅓⎍䚑ㅳ⽴⢬6 ⍬庙捁⨐曱 喗㚨⨐曱 Ѭ㛢捁⨐曱 ⍬庙捁 喗㚨⨐曱 慐㔗㛢⨐曱 喗㚨⨐曱 ⋚䕵 ~3% ~-1% ~7% ~7% ~1% ~16% ~12% ~7%7 ~15% NA ⋞╪䷭⎝8 ᾟ⡯ ~7% ~7% ~9% ~15% ~0% ~16% ~21% ~14% ~13% ~37% CPU 㻩 橐勰 GPU 㟡❻ㄠ ⪛㛢㟬吡 AI/ML ⵄ㳘倜 ASIC 䟰〘 Ⳋ√ 曱㷑Ⳋ√ 曱旝Ⳋ√ 㮓㑑 杭㹢 ⩝⋢ㄠ SoC ⋚ㅉ䭃㏲ 䗐吡ㄠ 暂 ⢢倱 㟨㟚 㦪ㄵώ㾪 㲓嫳ώ㾪 ℍ〆⅓⎍⽴⢬ 㟴㝒ℍ〆⅓⎍⽴⢬ 㹚Ѫ1.㛢㓠⩶䕸ώ慊⑷㑞⋨⁈㛢㓠⩶䕸Ѭ⫴⪈㔗㞰䪬ⷁѸ2.㏅ⓢ㢬⫴⥬䱋һ㡻倱憌崡⫴⾘һ⊻倖僃偎Ѹ3.‷⑷㑞㛢㓠⩶䕸ᾟ䟶Ⳋ√䚧Ⳃ崰⩹ storage electronics 嬶 㮓Ѭ⫴SSD 4. ⑷㑞⽗ᾌ◾⌍´㶃䚚厜䯬䚧Ⳃ 5.⑷㑞㛋判һ㚱『һ庶䀂副䀂һ桨⚠һ‖憌һ憌⅓һ⋞⋣崰㜯䲻䏛准僃慐㔗㛢6.⑷㑞〇ⶴ䧞Ѭ⥬䦲崰㜯Ѭ⥬䦲惡Ѭ ╢Ѭᾌ〆䚚Ѭ孕⌥㜫㦺◾⳻⋚7. IHS2019–2026㷯惘吡䎹CAGR槶㺽8.⑷㑞嵗⋞╪ツⷐᾭ嫳䷭⎝䟶’☳䟶喗㚨ώ㾪⍸⽵Ѭ扚⍸棐ὼ⽴⋞╪㟴㝒㛢㓠㐝梤 庶㜋㣗䀂ѪGartnerѸ⋞╪㐗ѸIDCѸMcClean㐗▼2021Ѹ㜫㳕崳⎪Ѹ㦺⪦䦆䯨 4. 中国半导体近期投资观察 4.1 目前投融资情况 2018–2021年,中国AI/ML ASIC公司公开融资总金额约340亿元,集中于发展推理芯片。大多数公司仍处于 融资较早期,比如,推理芯片领域的地平线和训练芯片领域的燧原科技都获得了C轮融资(图12)。 2018–2021年,中国SoC公司总计获得了约500亿元融资,根据Gartner 2021年第四季度半导体预测和 Yole Development数据,由于前沿逻辑芯片是利润最高的细分市场(图13),所以,物联网和汽车SoC吸 引了主要投资(图14):物联网领域公司融资金额达到了190亿元左右,且较多公司仍处于早期融资,汽 车SoC领域以160亿元位列第二。此外,手机/平板领域和安防领域分别位居其后。 4.2 投资总结、趋势 当前,中国半导体投资市场逐步转向中后期项目,设计仍是主要投资环节,包括计算芯片、汽车半导体等 (图15)。 17
20 . 中国半导体白皮书 图 12: 中国AI/ML ASIC公司集中于发展推理芯片;除少数头部玩家外,大部分公司仍处于融资较早期 2018–2020ᾟ⡯AI/ML ASIC⋞╪⋞ひ壿庶捃樏 (‱⊵)1 ㆭ捃樏Ѫ~341‱⊵ ~310 ~31 100% 冂副 灃吏瀭㟬副 䎣吡⊵㟬 吡毢䭃㏲ 80 ⪦♗Ⓖ 㵆䏫⪙枸 60 ⵄ㳘倜 䍙┑䭃㏲ 40 20 ⢢倱 0 㔚䕸 崟倵 A惠 B惠 C惠 ⽤ὼ⽴ ⋨⁈ 2 㹚Ѫ1.⥬ 1CV Source 㛢㓠々Ѭ㎜㳔卥20221㡺10㝗ѬᾀAI/ML ASICᾌ␓䡪⋥䟶⋣㡻33⋞╪Ѭ‷⑷㑞㐝梤⋩壿庶⅓㇡䟶16⋞╪Ѭ捃樏‷⑷㑞⽤㐝梤䟶惠㲓 䟶⅓㇡Ѹ⍸䷭⥬ ╶⋞╪╃ᾌ␓Ѭ扚⍸⋞╪憂㳗╃’☳嫸䡈ᾖᾜ䷭⣽Ѹ2.⋨⁈⑷㑞㎊䛗壿庶◾ҡ棐Ң㔙⎨㢵㚨废 庶㜋㣗䀂Ѫ CV Source 图 13: 前沿逻辑芯片是利润最高的细分市场,但其制造难度也最大 ⋚䕵吡䎹⎨憒’副ҡ㟨⡸㡺’副Ѭ2019Ң 100% 80 60 40 20 0 >180倥䷥ 100–180倥䷥ 55–90倥䷥ 28–45倥䷥ 10–22倥䷥ <10倥䷥ 憭愃吡䎹 √Ⳋ吡䎹 ⋨⁈ 㹚Ѫ1.⥬ 2019䲻㚺8呣㟨⡸㡺’副㛢㓠Ѭᾭ嫳╃䔢‿䊨㞡IFS䟶’副核ᾟ⢚㣶ぬ⎿㸱䟶憭愃吡䎹Ѹ2.⑷㑞ὲ䚚 㷯惘ҡ⫴MCUҢ䟶<=32倥䷥⎨䭽叴䈫◾䚚 ⋨ ⁈槸⥑䟶<=22倥䷥⎨䭽叴䈫Ѹ崓䴉吡䎹槸⥑⑷㑞⋚扚ㄠ⣽抿Ѭ3ᾜ䏫ⴌ〆䚚倸⍸⽴⢬ҡ䑞䰽GPUѬ䑞䰽〆䚚⩶䕸⟚◾核㎂〆䚚⩶䕸⟚ҢѸ僃偎吡䎹槸⥑⑷㑞憌⅓⑷ 㑞ₒ偑䚧嵏Ѭ䭭␚⥬䦲崰㜯Ѭ塴䰏嵵⎨孕嵵⟚Ѭᾌⶲ⥑僃Ѭ㡿␓㕂ℍ⚸䟶氚㤨㣶Ѭ㡻倱◾㝒倱慐㔗Ѭ⁗┼樃吡䎹Ѹᾜ䚧劃槸⥑⑷㑞ᾜ䚧劃һ⥬䦲廷候䭭␚ 崓䴉崰⩹һ廷候䭭␚崰⩹Ѹ汊㚺副慂䴉⑷㑞㡿␓⟚Ѹ䭭␚◾㻺庫䚧Ⳃ⑷㑞㟬副㎽㢬һ╡䯱㎦崰⩹һ㛢䥳䡪㢬◾㟬副楥䴣Ѹ㷯惘⑷㑞ツ䷭ᾬұ㷯惘ҲѬ〆䚚 0–4候 ADASһ⅓㇡⮣ῂһ㷯惘汊㚺副慂䴉һ⳻⋚һ惘思һ␚␍ㆭ㎂◾〇䡊ᾟ䟶崓䴉◾樃吡䎹Ҿ 庶㜋㣗䀂ѪGartner 2021䲞⡍ⳕ〘Ⓖ槶㺽ѸYole DéveloppementѸᾅ崱嵺Ѹ㛹䒠䦆䯨Ѹ序㇛⍸㤂 18
21 . 中国半导体白皮书 图 14: 在中国SoC领域,物联网与汽车SoC吸引了主要投资;其中物联网SoC投资分散且有较多公司仍处于 融资早期 2018–2021ᾟ⡯SoC⋞╪⋞ひ壿庶捃樏 (‱⊵)1 ㆭ捃樏Ѫ~500‱⊵ ~190 ~160 ~75 70 100% 灃吏瀭 吡䭃㏲ 晨䏍ㄠ䚧Ⳃ 吡毢 䢪吡䭃㏲4 䰽ㄠ䚧Ⳃ Ⓚ⡰ㄠ吡 80 择吡ㄠ䚧Ⳃ 冂副 䥗Ⳋ䭃㏲ 吡兮⅓㇡3 䎣吡⊵㟬 ⒉„▍㳕 60 䈞吡䭃㏲ 㟨㟚刓 ⴾ䆌ㄠ 40 ⢢倱 台㺰⊽3 亝⊻暂 20 㲙㵆䏫 ㇄䓶䭃㏲ 0 䏛准僃2 㷯惘2 ㎽㢬㣱 ⳻枤 A惠 B惠 C惠 ⽤ὼ⽴ ⋨⁈4 㹚Ѫ 1.㎜㳔卥20221㡺10㝗Ѭ㛢㓠々ᾟSOCᾌ␓䡪⋥䟶⋣㡻53⋞╪Ѭ‷⑷㑞㐝梤⋩壿庶⅓㇡䟶45⋞╪Ѭ捃樏‷⑷㑞⽤㐝梤䟶惠㲓䟶⅓㇡Ѹ䚣 ヺ⪌⋞╪㡻 彚ώ㾪ᾌ␓Ѭ㳖⡰⍸䷭⢹⥬ ⋞╪ᾭ嫳ᾌ␓Ѹ2.扚⍸㷯惘ᾀ䏛准僃⋞╪ᾀAI ASIC挿⩿Ѭ12⋞╪⍸⎝ᾬ⢢倱Ѭ灃吏瀭㟬副Ѭ䎣吡⊵㟬Ѭ㣟⽐⡯吡Ѭ择吡ㄠ䚧ⳂѬ ⨚吡㟬副Ѭ䢪吡䭃㏲Ѭ冂副Ѭ烂㊑䭃㏲Ѭ㝨㙀䭃㏲Ѭㆭ捃樏愰⎢~190‱⊵Ѹ 3.ᾖ‷㡻䟶⽗ᾌ䏛准僃⋞╪Ѭ⋨⢹ᾬ㻺庫䏛准僃Ѹ4.⋨⁈⑷㑞⪛惠Ѭ㎊䛗壿庶 ◾ҡ棐Ң㔙⎨㢵㚨废 庶㜋㣗䀂Ѫ CV SourceѸCapital IQ 图 15: 中国半导体投资市场逐步走向中后期项目;设计仍是主要投资环节,包括计算芯片、汽车半导体等 崰崓㞡ᾭ嫳㐇庶䔡叴Ѷ ⢚崰崓䔡叴ᾟѪ崓䴉吡䎹ҹ ᾟ⡯Ⓖ㐇庶ᾟ▀㢑槫䡠憂㳗㕂Ⓓ 㣂㜋ᾀ崰⩹唩ㄉ㜢⋥㹚ᾀ⨐曱 㷯惘Ⓖ㞡ᾭ嫳㐇庶䉟䈫 ᾟ⡯Ⓖ壿庶㛢捁◾惠㲓㵆 Ⓖ╶倸⍸⽴⢬㐇庶㛢捁ⓒ㵆 (2018–2021) (2019–2020) 263 284 379 498 100% 100% 崓䴉吡䎹 ᾭ嫳⑷㑞GPUѬASIC ╉ώ㾪⿱枆〆䚚⨐曱◾⡯’㡱⁕䟶 80 80 13% 19% 桲嫳㎂Ὸ䉟杚廍懅 ⋨⁈1 ⎨憒 D/E EDA/IP 60 60 C 㺽 B IDM 40 40 74% A 67% 㣂㜋崰⩹ ⪛惠2 IC崰崓 20 20 㷯惘Ⓖ╉䠼 䚧␚惘䟶㚰捁Ѫ ┼㟬副⒈ҹ僃准⒈廽兾ㄉ⎢ 0 0 㐇庶⽴⢬⋥㹚 2018 2019 2020 2021 2019 2020 㹚: 1. ⋨⑷㑞⋨⁈⑷㑞Pre-IPO惠һ㎊䛗壿庶◾ҡ棐Ң㔙⎨㢵㚨废Ѹ2.⪛惠⑷㑞䬿Ⳃ惠 庶㜋㣗䀂ѪCV sourceѸ ⸝庶㢞Ѹ⎍懅䧞䭃㏲䦆䯨柔Ѹ㦺⪦䦆䯨 19
22 . 中国半导体白皮书 新冠疫情发生以来,在国家政策加码和国产化提速的双重因素下,半导体融资数量大幅上涨,从2018年的 263起到2021年的498起。在这个过程中,B轮及以后的融资比重增加,投资市场随半导体企业的成长一同 成熟。 在总投资规模中,投向设计的比例约70%,位列所有细分赛道首位。在建立本土半导体产业链的政策影响 下,上游材料与设备吸引了新的投资热点,从2019年的13%快速提升至2020年的19%。 在设计环节中,得益于下游广阔的应用增长和国产替代,以及电动车的放量和智能化、网联化趋势,计算 芯片(主要包括GPU、ASIC)及汽车半导体成为投资热点。 4.3 中国协处理器玩家融资情况 4.3.1 AI推理 地平线于2015年成立,迄今已累计完成13轮融资,在政府资助以外,地平线还获得了超过35家投资机构的 资金,包括私募股权机构(中信产业投资基金、高瓴资本等)、投资基金(今日资本、中金资本等)、科 技公司(京东方)、车企(比亚迪、长城汽车等)。 4.3.2 AI训练 燧原科技于2018年成立,先后获得腾讯、上海双创、海松资本等投资方的融资。2021年,公司宣布荣获18 亿元的C轮融资,由中信产业基金、中金资本旗下基金、春华资本领投。 4.3.3 图像处理 (GPU) 天数智芯于2015年成立。2021年,公司获得由私募基金(大钲资本和沄柏资本)领投的C轮融资约12亿元 用于AI推理芯片研发。 摩尔线程于2020年成立,去年11月公司完成20亿元A轮融资,由上海国盛资本、五源资本、中银国际旗下 渤海中盛基金联合领投,建银国际、前海母基金、招商证券和湖北高质量发展产业基金等九家知名机构联 合参投。 4.4 启示 4.4.1 面向投资者的启示 在相关政策支持、广泛下游应用的培育下,中国半导体公司有望循序渐进、逐步突破整个价值链,因此, 中长期来看,投资机会广阔。 设计环节仍是热门赛道,就中短期而言,尤其是AI/ML ASIC壁垒相对较低,或将涌现出大量玩家,可能实 现技术弯道超车。此外,尽管GPU/CPU的开发门槛高于ASIC,但是由于市场应用广阔,GPU/CPU同样有 机会在中长期带来高回报。 国内计算芯片设计玩家的快速发展,也给晶圆制造(Foundry)厂带来了巨大的代工业务机会,并有可能 催生相对大而稳定的投资机会。 20
23 . 中国半导体白皮书 同时,在摩尔定律发展放缓的大环境下,通过先进封装技术提高系统性能的优势越发显著,导致下游封装 环节与上游设计及晶圆代工的联动愈加紧密,而提前布局2.5D/3D先进封装赛道的中国封装厂商与其上游联 动方因此也值得关注。 上游设备和材料方面,伴随研发投入加大,预计有机会从各个细分领域突围,比肩世界领先水平。 4.4.2 面向经营者的启示 • 半导体市场主体 首先,积极开展适配与协作,共同推动国产化生态圈,并打造更有韧性的本土供应体系。其次,基于第一 点,借助本土优势,及时响应下游客户的需求,锻造与国际厂商差异化的服务能力。最后,关注潜在的收 购机会,垂直整合强化现有业务,或通过横向收购,补足短板,扩大版图。 • 产业新势力 聚焦、主动参与和自身主营业务有着强协同效应的半导体细分领域,比如,IoT厂商可以进入物联网相关 AI芯片设计领域,既强化了主营业务的壁垒,又通过发展半导体作为第二曲线,成长为产业新势力。 21
