HBase 基本知识介绍及典型案例分析
展开查看详情
1 . HBase基本知识介绍及典型案例分析 阿里云 吴阳平(明惠) 阿里云HBase业务架构师 过往记忆博主 中国 HBase 技术社区网站:http://hbase.group
2 . 目录 / Contents 01 HBase快速入门 02 RowKey设计要点 03 HBase多模式 04 HBase典型案例分析 中国 HBase 技术社区网站:http://hbase.group
3 . 01 HBase快速入门 中国 HBase 技术社区网站:http://hbase.group
4 . 1 HBase是什么 分布式、多版本、面向列的开源KV数据库; 支持PB级、百万列的数据存储; 强一致性、高扩展、高可用。 中国 HBase 技术社区网站:http://hbase.group

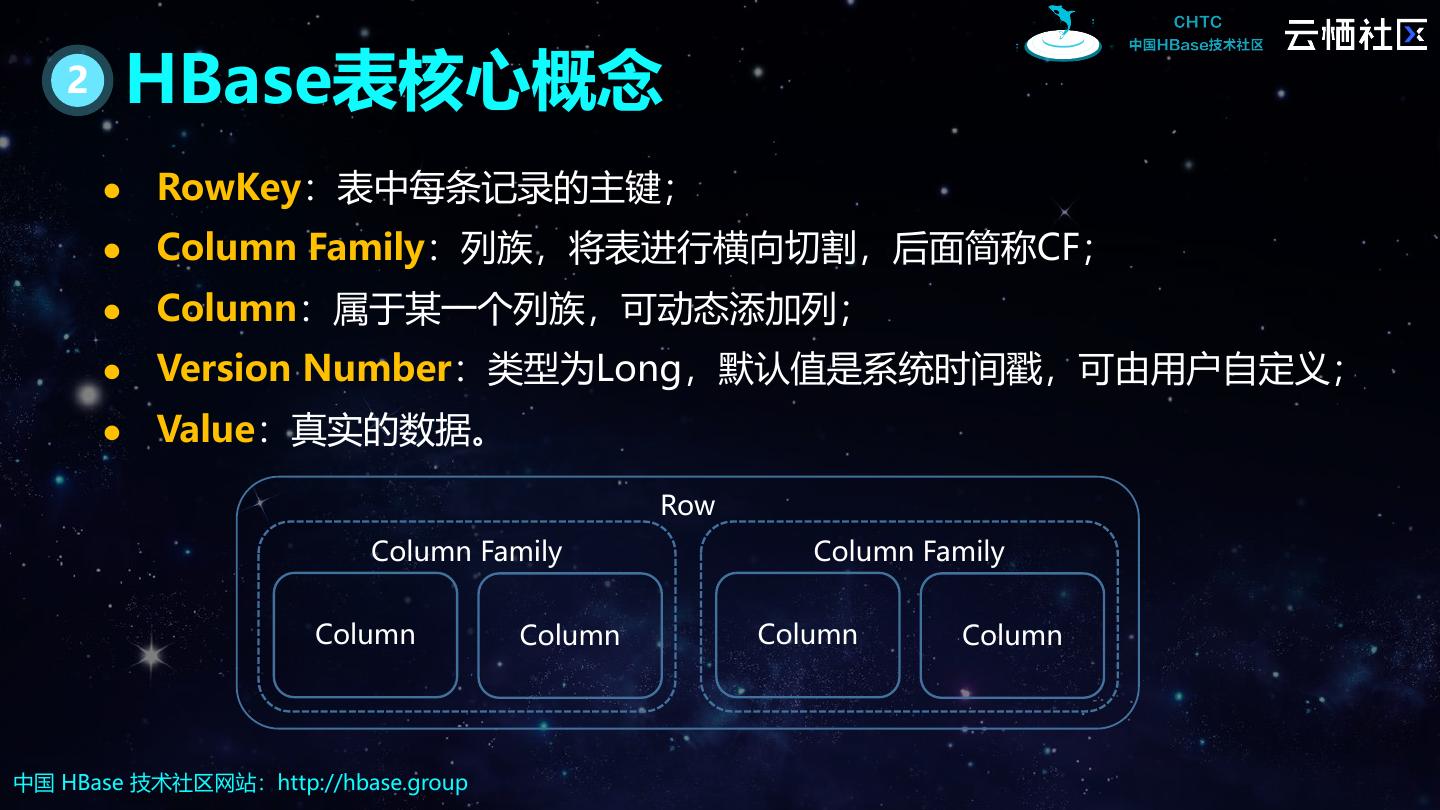

5 . 2 HBase表核心概念 RowKey:表中每条记录的主键; Column Family:列族,将表进行横向切割,后面简称CF; Column:属于某一个列族,可动态添加列; Version Number:类型为Long,默认值是系统时间戳,可由用户自定义; Value:真实的数据。 Row Column Family Column Family Column Column Column Column 中国 HBase 技术社区网站:http://hbase.group
6 . 3 HBase表核心概念 Region:一段数据的集合; RegionServer:用于存放Region的服务。 RegionServer Region Region CF A CF B CF C CF D 中国 HBase 技术社区网站:http://hbase.group
7 . 4 HBase数据模型:逻辑视图 Row1 张三 北京 13111111111 010-1111111 帝都大厦-18F-01 Row11 李四 上海 010-4444444 帝都大厦-19F-02 Row2 王五 武汉 18655555555 010-3333333 帝都大厦-18F-02 Row3 赵六 15166666666 帝都大厦-18F-03 Row4 孙七 北京 010-7777777 帝都大厦-18F-04 Row5 周八 深圳 15388888888 帝都大厦-18F-05 Row6 吴九 杭州 010-9999999 帝都大厦-18F-06 Row7 郑十 武汉 13599999999 010-5555555 帝都大厦-18F-07 中国 HBase 技术社区网站:http://hbase.group
8 . 5 HBase数据模型:逻辑视图 列族 列 Cell personal office RowKey name city phone tel address Row1 张三 北京 13111111111 010-1111111 帝都大厦-18F-01 Region1 Row11 李四 上海 010-4444444 帝都大厦-19F-02 Row2 王五 武汉 18655555555 010-3333333 帝都大厦-18F-02 Row3 赵六 15166666666 帝都大厦-18F-03 Region2 Row4 孙七 北京 010-7777777 帝都大厦-18F-04 Row5 周八 深圳 15388888888 帝都大厦-18F-05 Row6 吴九 杭州 010-9999999 帝都大厦-18F-06 Region3 Row7 郑十 武汉 13599999999 010-5555555 帝都大厦-18F-07 整个表是按照RowKey字典顺序排序的 中国 HBase 技术社区网站:http://hbase.group
9 . 6 HBase数据模型:物理视图 Key Key Value Row CF Column Time Row Key CF Key Type Value Length Length Length Length Qualifier Stamp Column Time Row Key CF Value Qualifier Stamp Row Key CF Column Qualifier Time Stamp Value Row1 personal name 1539684094 张三 中国 HBase 技术社区网站:http://hbase.group
10 . 7 HBase数据模型:物理视图 数据是以 KV 形式存储; 每个 KV 只存储一个cell里面的数据; 不同CF的数据是存在不同的文件里面。 Row Key CF CQ Time Stamp Value Row Key CF CQ Time Stamp Value Row1 personal name 1539684094 张三 Row1 office tel 1539684043 010-1111111 Row1 personal city 1539684095 北京 Row1 office address 1539684095 帝都大厦-18F-01 Row1 personal phone 1539684096 13111111111 Row11 office tel 1539684096 010-4444444 Row11 personal name 1539684094 李四 Row11 office address 1539684094 帝都大厦-19F-02 Row11 personal city 1539684093 上海 Row2 office tel 1539684093 010-3333333 Row2 personal name 1539684092 王五 Row2 office address 1539684092 帝都大厦-18F-02 中国 HBase 技术社区网站:http://hbase.group
11 . 8 HBase数据模型:物理视图 HBase支持数据多版本特性,通过带有不同时间戳的多个 KeyValue版本来实现的; 每次put,delete都会产生一个新的Cell,都拥有一个版本; 默认只存放数据的三个版本,可以配置; 查询默认返回最新版本的数据,可以通过制定版本号或版本数获 取旧数据。 Row Key CF CQ Time Stamp Value Row Key CF CQ Time Stamp Value Row1 personal name 1539684094 张三 Row1 office tel 1539684043 010-1111111 Row1 personal city 1539685089 上海 Row1 office address 1539684095 帝都大厦-18F-01 Row1 personal city 1539684095 北京 Row11 office tel 1539684096 010-4444444 Row1 personal phone 1539684096 13111111111 Row11 office address 1539684094 帝都大厦-19F-02 Row11 personal name 1539684094 李四 Row2 office tel 1539684093 010-3333333 Row11 personal city 1539684093 上海 Row2 office address 1539684092 帝都大厦-18F-02 中国 HBase 技术社区网站:http://hbase.group
12 . 9 HBase架构 中国 HBase 技术社区网站:http://hbase.group
13 . 10 HBase写数据 RegionServer 先将数据写到WAL中; WAL 存放在HDFS之上; RPC Region Client WAL 每次Put、Delete操作的数据均追加到WAL末端; MemStore MemStore 持久化到WAL之后,再写到MemStore中; 两者写完返回ACK到客户端。 HDFS 中国 HBase 技术社区网站:http://hbase.group
14 . 11 HBase MemStore Region MemStore MemStore 一个Column Family 对应一个MemStore Key Value Row Key CF CQ Time Stamp Value Row Key CF CQ Time Stamp Value Row1 personal name v1 张三 Row1 office tel v1 010-1111111 Row1 personal city v2 上海 Row1 office address v1 帝都大厦-18F-01 Row1 personal city v1 北京 Row11 office tel v1 010-4444444 Row11 personal name v1 李四 Row11 office address v1 帝都大厦-19F-02 Row11 personal city v1 上海 Row2 office tel v1 010-3333333 Row2 personal name v1 王五 Row2 office address v1 帝都大厦-18F-02 中国 HBase 技术社区网站:http://hbase.group
15 . 12 HBase Region Flush RegionServer Region WAL MemStore MemStore 全局内存控制; MemStore使用达到上限; HDFS FLUSH RegionServer的Hlog数量达到上限; HFile HFile 手动触发; HFile HFile 关闭RegionServer触发。 HFile HFile HFile HFile 中国 HBase 技术社区网站:http://hbase.group
16 . 13 HBase Compaction Minor Compaction: 指选取一些小的、相邻的HFile将他们合并 成一个更大的Hfile。 RegionServer Major Compaction Region • 将一个column family下所有的 Hfiles 合并成更大的; WAL • 删除那些被标记为删除的数据、超过TTL(time-to-live)时限的 MemStore MemStore 数据,以及超过了版本数量限制的数据。 HDFS FLUSH HDFS HDFS HFile HFile HFile HFile HFile HFile HFile HFile HFile HFile HFile Minor Compaction Major Compaction 中国 HBase 技术社区网站:http://hbase.group

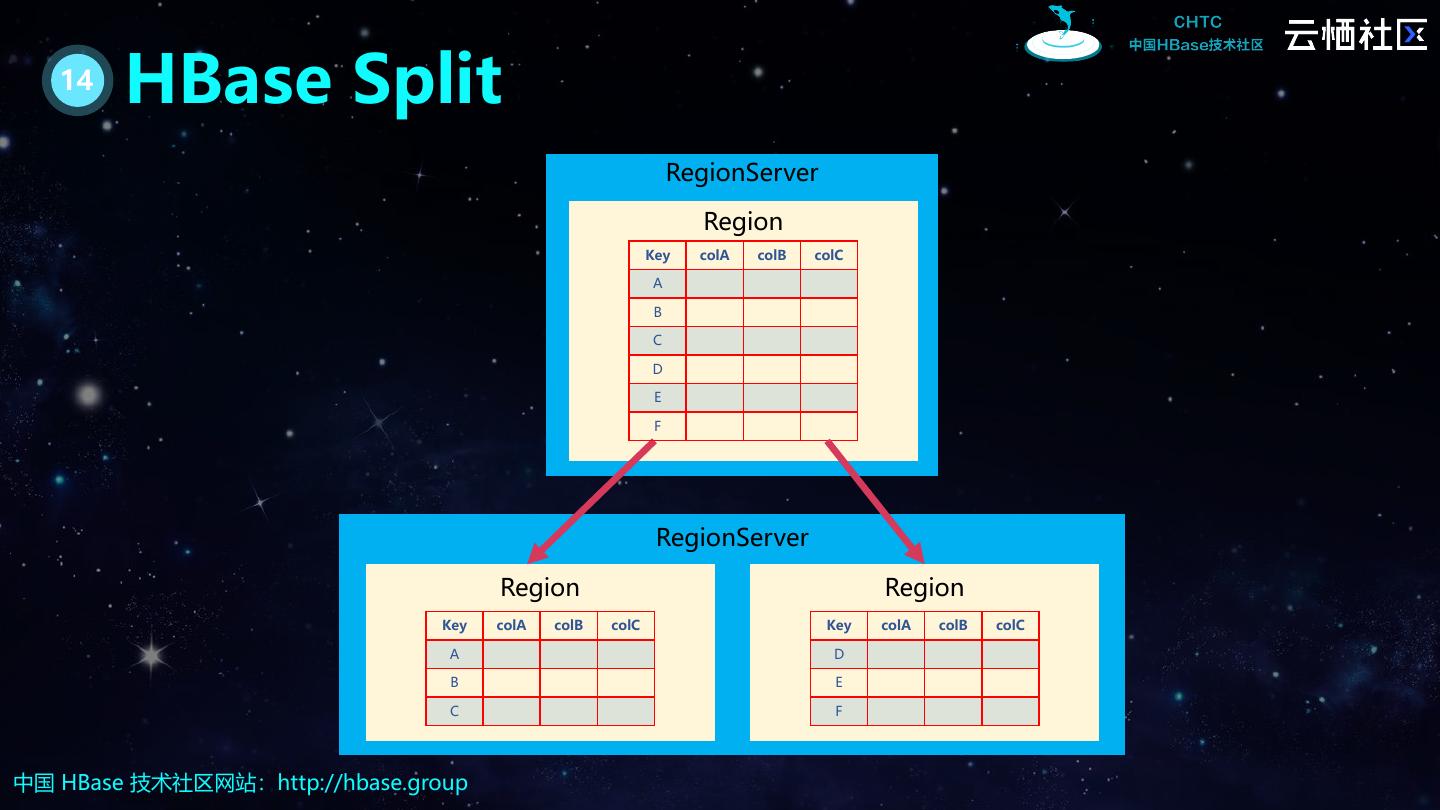

17 . 14 HBase Split RegionServer Region Key colA colB colC A B C D E F RegionServer Region Region Key colA colB colC Key colA colB colC A D B E C F 中国 HBase 技术社区网站:http://hbase.group
18 . 15 HBase读数据 RegionServer Region scanner BlockCache RPC Client MemStore HDFS HFile HFile HFile 中国 HBase 技术社区网站:http://hbase.group
19 . 16 HBase Region 查找 Q:.META.表在哪个RS上? Zookeeper A:在RS2 ❶ ❷ RS2 Q:哪个RS上可以找到user表的行0002? Client .META. A:在RS3上的Region上可以找到 ❸ Q:我要读取user表RowKey为0002的数据 RS3 A:查找中。 中国 HBase 技术社区网站:http://hbase.group
20 . 02 RowKey设计要点 中国 HBase 技术社区网站:http://hbase.group
21 . 1 RowKey的作用 读写数据时通过Row Key找到对应的Region MemStore 中的数据按RowKey字典顺序排序 HFile中的数据按RowKey字典顺序排序 中国 HBase 技术社区网站:http://hbase.group
22 . 2 RowKey的设计原则 Region Region Region 结合业务的特点,并考虑高频查询,尽可能的将数据打散到整个集群。 中国 HBase 技术社区网站:http://hbase.group
23 . 3 RowKey的设计 - Salting Salting 的原理是将固定长度的随机数放在行键的起始处 foo0001 afoo0001 foo0002 bfoo0002 foo0003 cfoo0003 foo0004 dfoo0004 优缺点:由于前缀是随机生成的,因而如果想要按照字典顺序找到这些行,则需要做更多 的工作。从这个角度上看,salting增加了写操作的吞吐量,却也增大了读操作的开销。 中国 HBase 技术社区网站:http://hbase.group

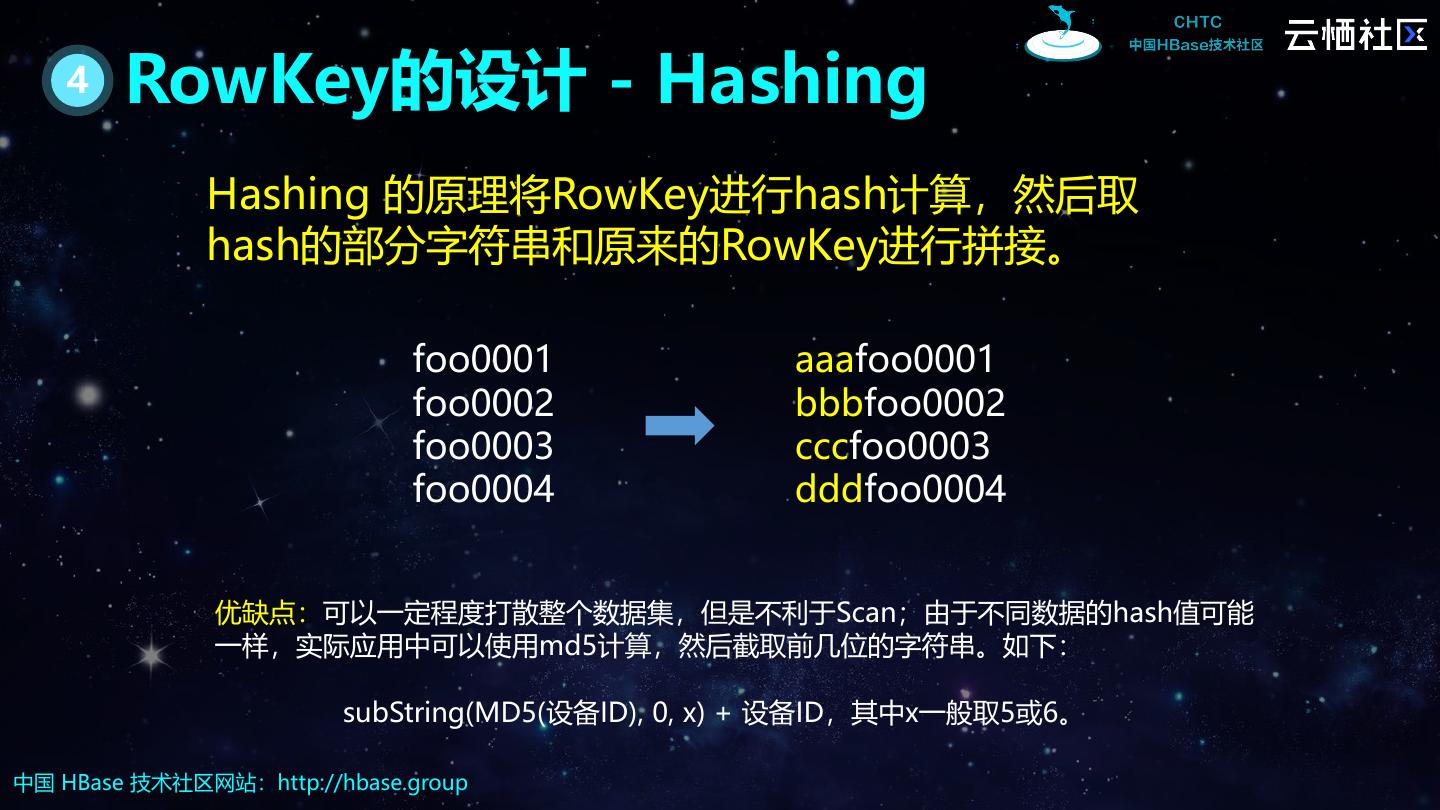

24 . 4 RowKey的设计 - Hashing Hashing 的原理将RowKey进行hash计算,然后取 hash的部分字符串和原来的RowKey进行拼接。 foo0001 aaafoo0001 foo0002 bbbfoo0002 foo0003 cccfoo0003 foo0004 dddfoo0004 优缺点:可以一定程度打散整个数据集,但是不利于Scan;由于不同数据的hash值可能 一样,实际应用中可以使用md5计算,然后截取前几位的字符串。如下: subString(MD5(设备ID), 0, x) + 设备ID,其中x一般取5或6。 中国 HBase 技术社区网站:http://hbase.group
25 . 5 RowKey的设计 - Reversing Reversing 的原理是反转一段固定长度或者全部的键 abc.iteblog.com moc.golbeti.cba www.iteblog.com moc.golbeti.www cdn.iteblog.com moc.golbeti.ndc def.iteblog.com moc.golbeti.fed 优缺点:有效地打乱了行键,但是却牺牲了行排序的属性。 中国 HBase 技术社区网站:http://hbase.group
26 . 03 HBase多模式 中国 HBase 技术社区网站:http://hbase.group
27 . 1 多种数据格式 K V Key - Value 关系数据 文档数据 图数据 时序数据 时空数据 …… 中国 HBase 技术社区网站:http://hbase.group

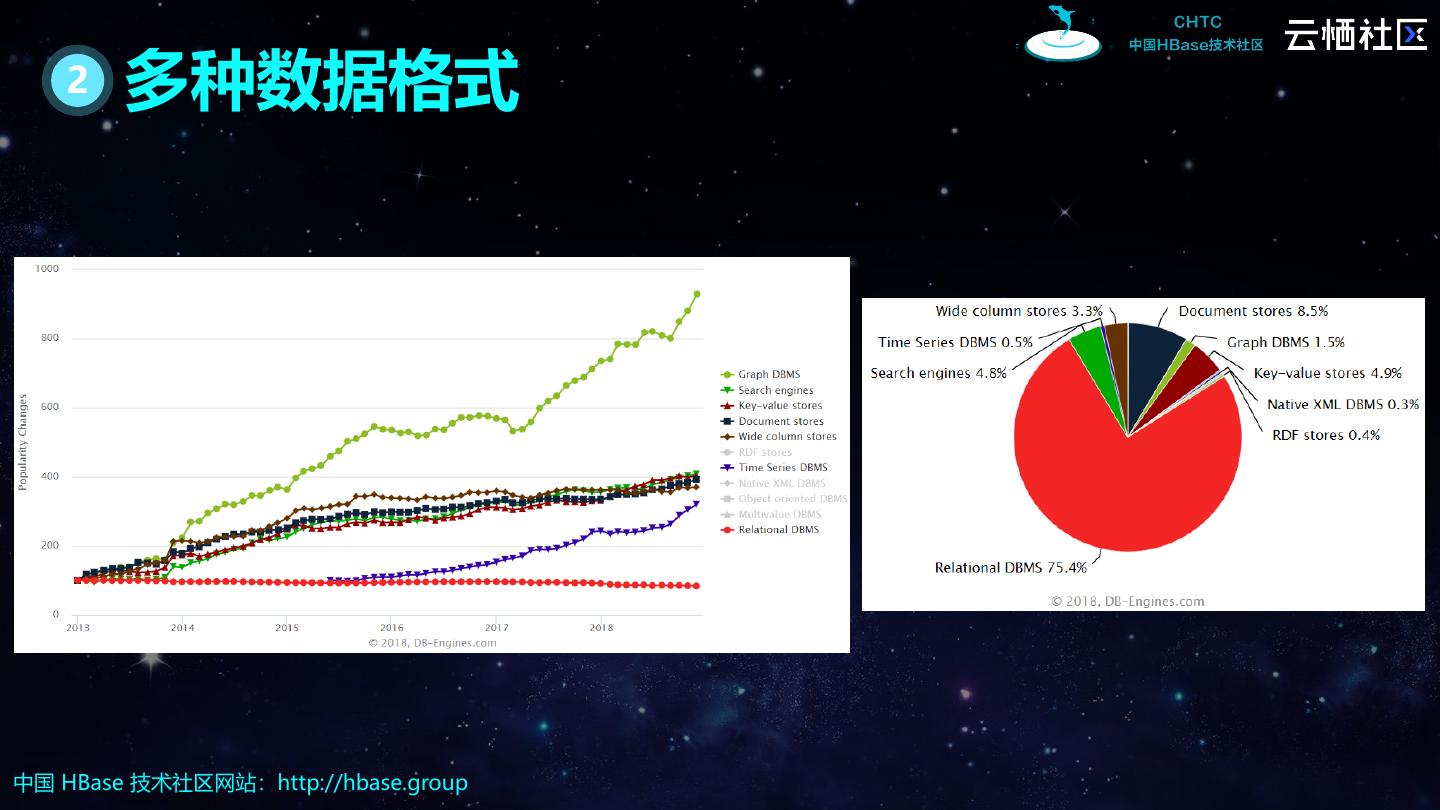

28 . 2 多种数据格式 中国 HBase 技术社区网站:http://hbase.group
29 . 3 HBase多模式 SQL OLAP Graph 时空 时序 (Phoenix) (Spark) (HGraphDB) (GeoMesa) (OpenTSDB) Solr HBase 全文索引/二级索引 存储计算分离 SSD HDD OSS …… 中国 HBase 技术社区网站:http://hbase.group
