Libco分享

1 .Libco 分享 腾讯 – 李方源（Leiffyli) 

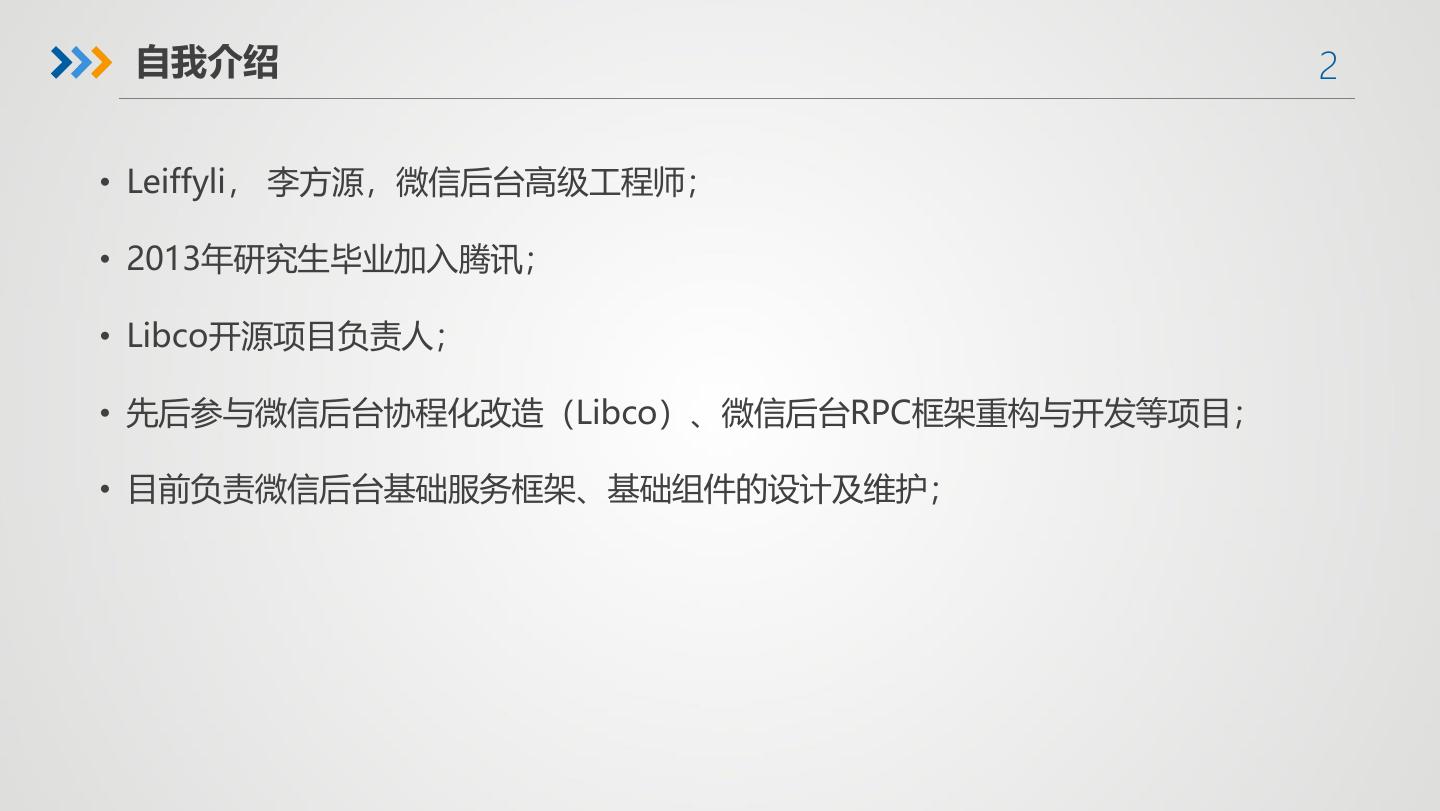

2 . 自我介绍 2 • Leiffyli， 李方源，微信后台高级工程师； • 2013年研究生毕业加入腾讯； • Libco开源项目负责人； • 先后参与微信后台协程化改造（Libco）、微信后台RPC框架重构与开发等项目； • 目前负责微信后台基础服务框架、基础组件的设计及维护； 

3 . Libco开源现状 3 • 开源地址：https://github.com/Tencent/libco • 代码：核心文件3个，代码2k+行 

4 . 微信Libco线上现状 4 • 运行在微信绝大部分服务、数万台机器上； • 除了明确的计算行服务，或者无任何IO操作的服务不开启协程，其它服务都默认使用 协程； • 13年改造至今运行稳定； 

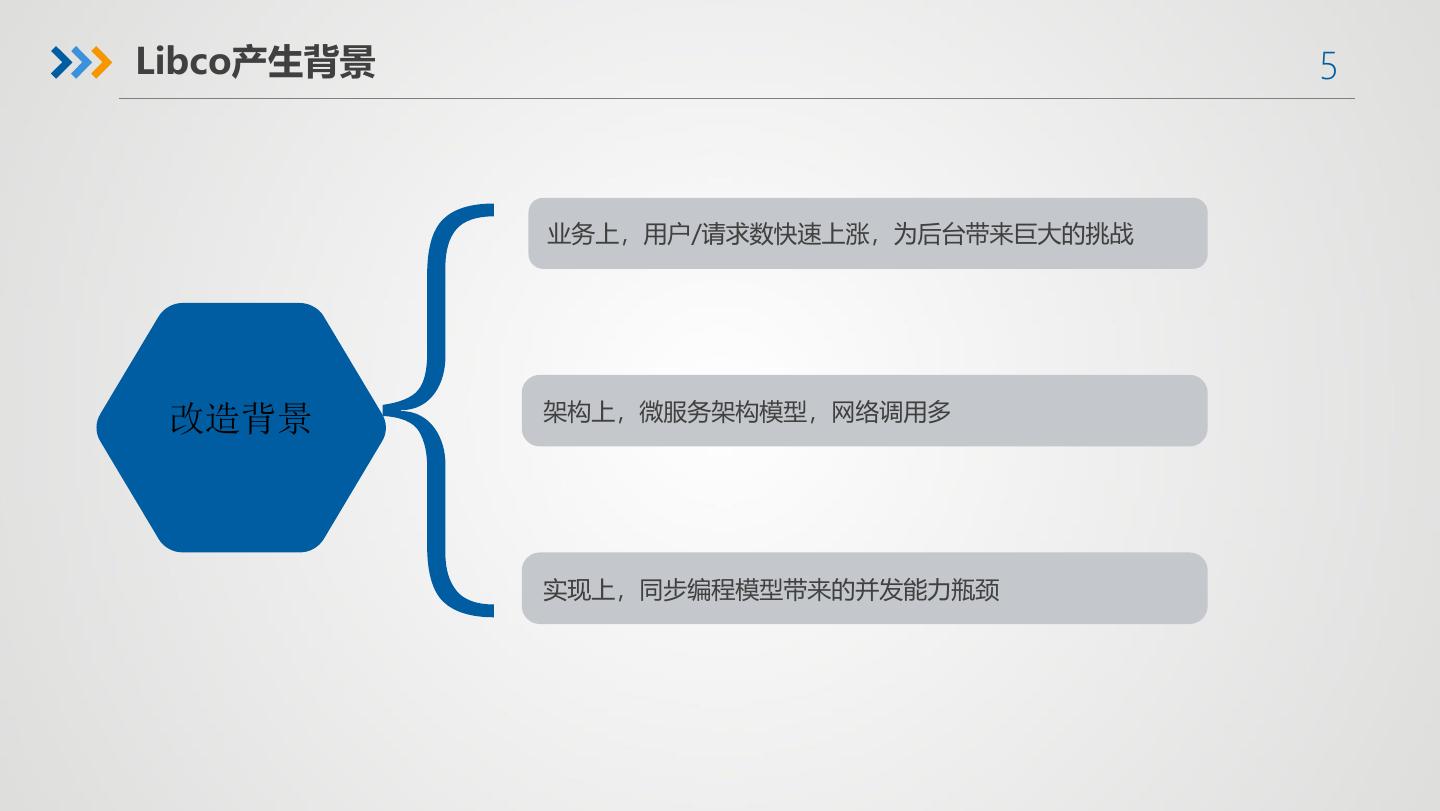

5 .Libco产生背景 5 业务上，用户/请求数快速上涨，为后台带来巨大的挑战 改造背景 架构上，微服务架构模型，网络调用多 实现上，同步编程模型带来的并发能力瓶颈 

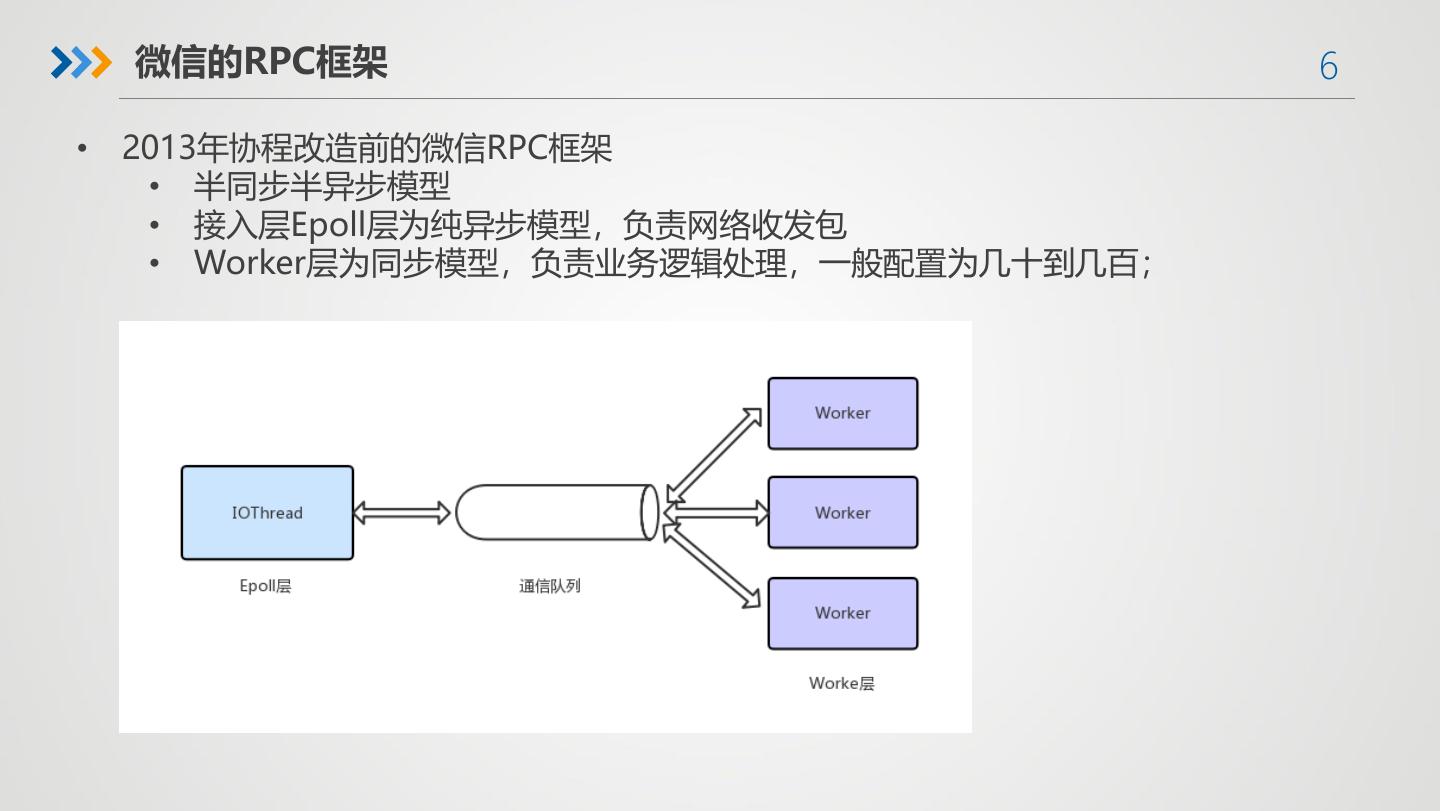

6 . 微信的RPC框架 6 • 2013年协程改造前的微信RPC框架 • 半同步半异步模型 • 接入层Epoll层为纯异步模型，负责网络收发包 • Worker层为同步模型，负责业务逻辑处理，一般配置为几十到几百； 

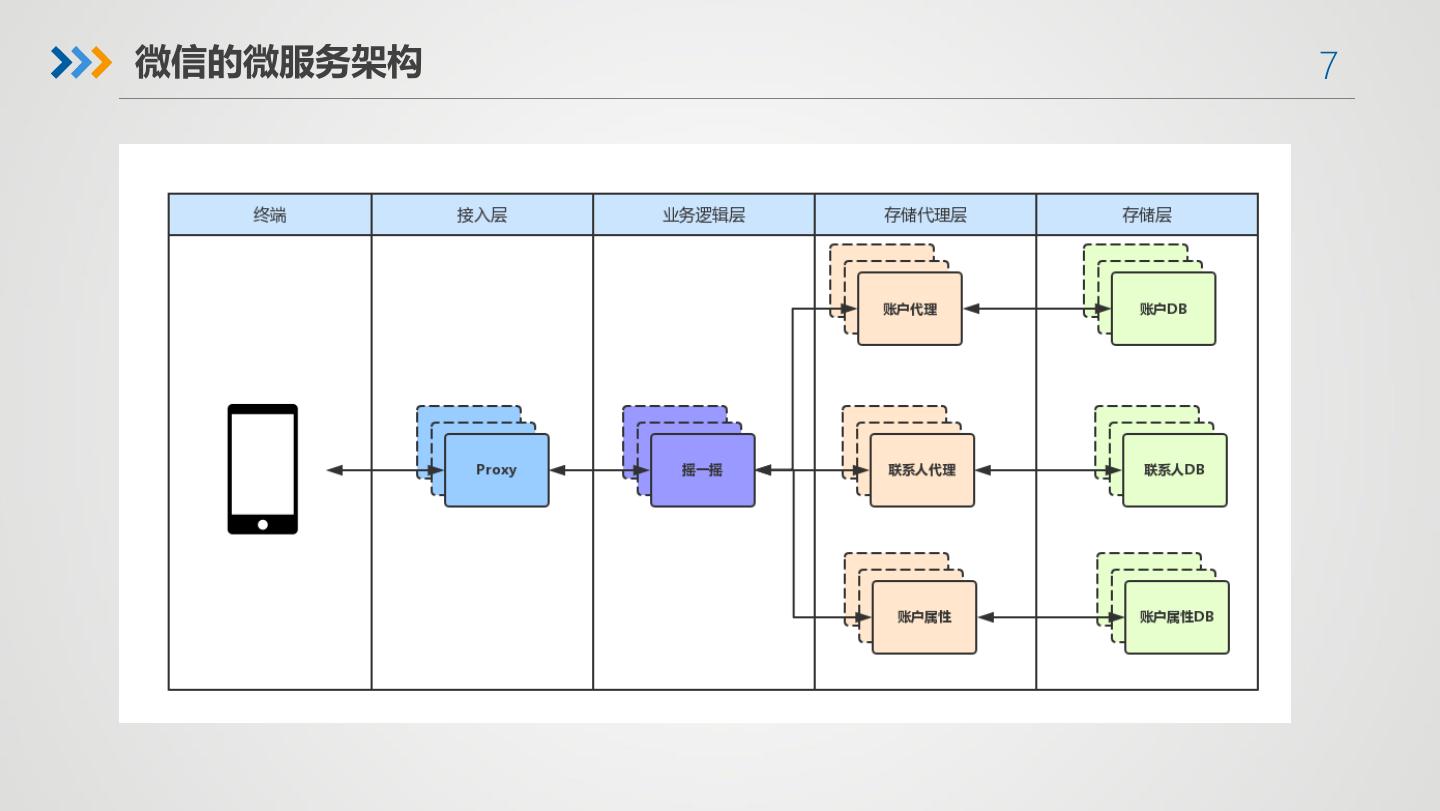

7 .微信的微服务架构 7 

8 . 迫切需求 - 提升系统的并发能力 8 • 系统中业务逻辑涉及的网络IO操作均为同步操作； • 异步化改造 • 纯异步模型改造 • 模块数：数百 • 代码行数： 百万级 平稳改造几乎是不可能完成的任务 

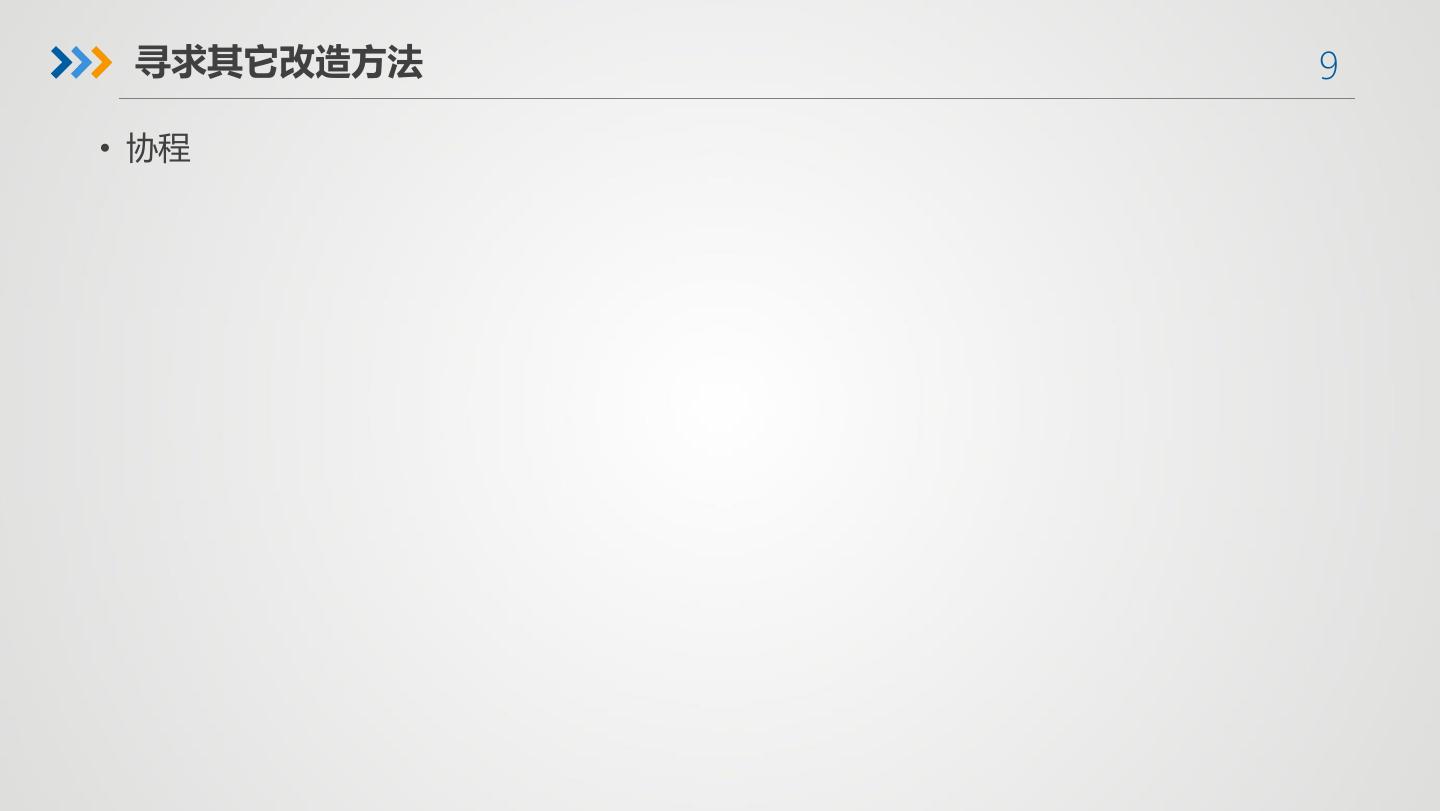

9 . 寻求其它改造方法 9 • 协程 

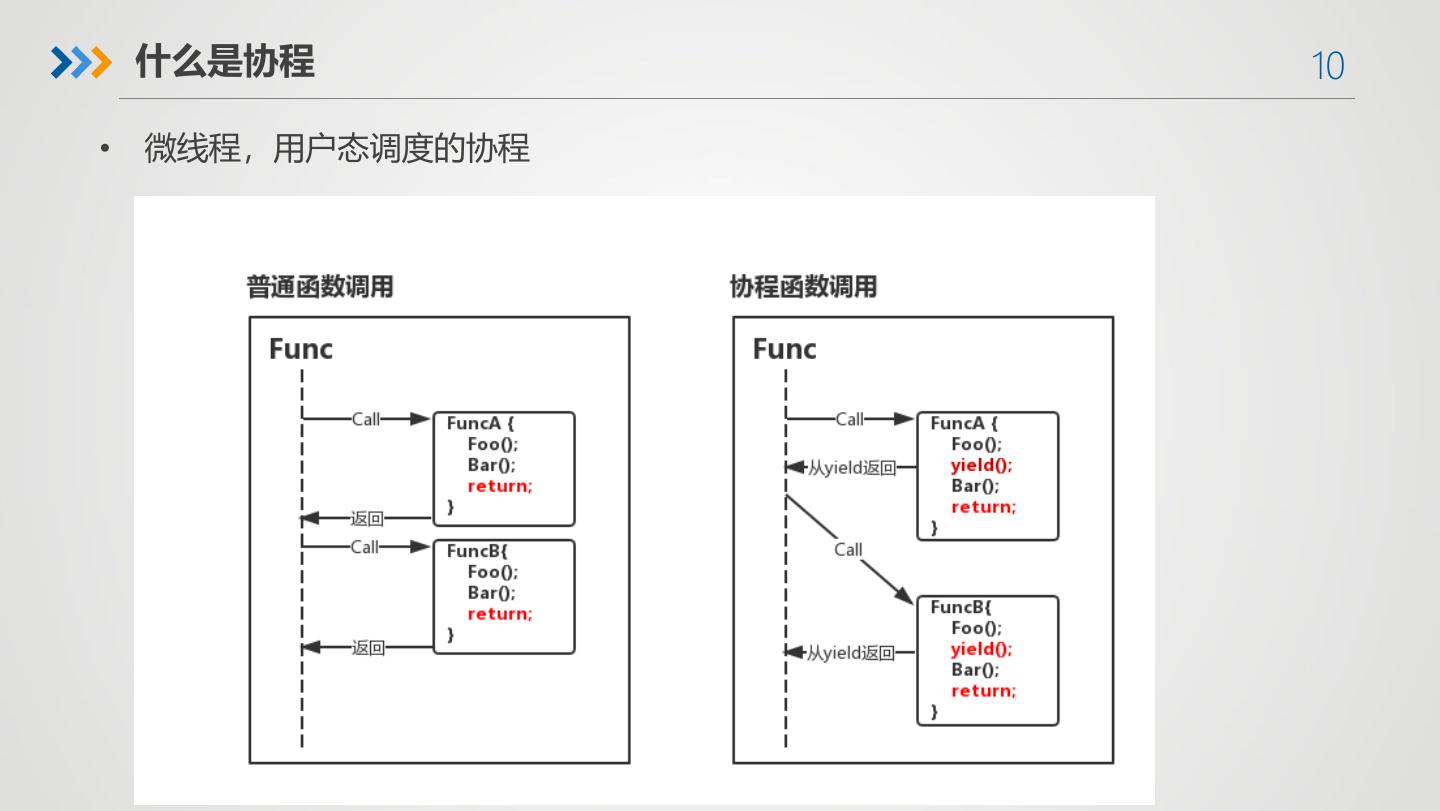

10 . 什么是协程 10 • 微线程，用户态调度的协程 

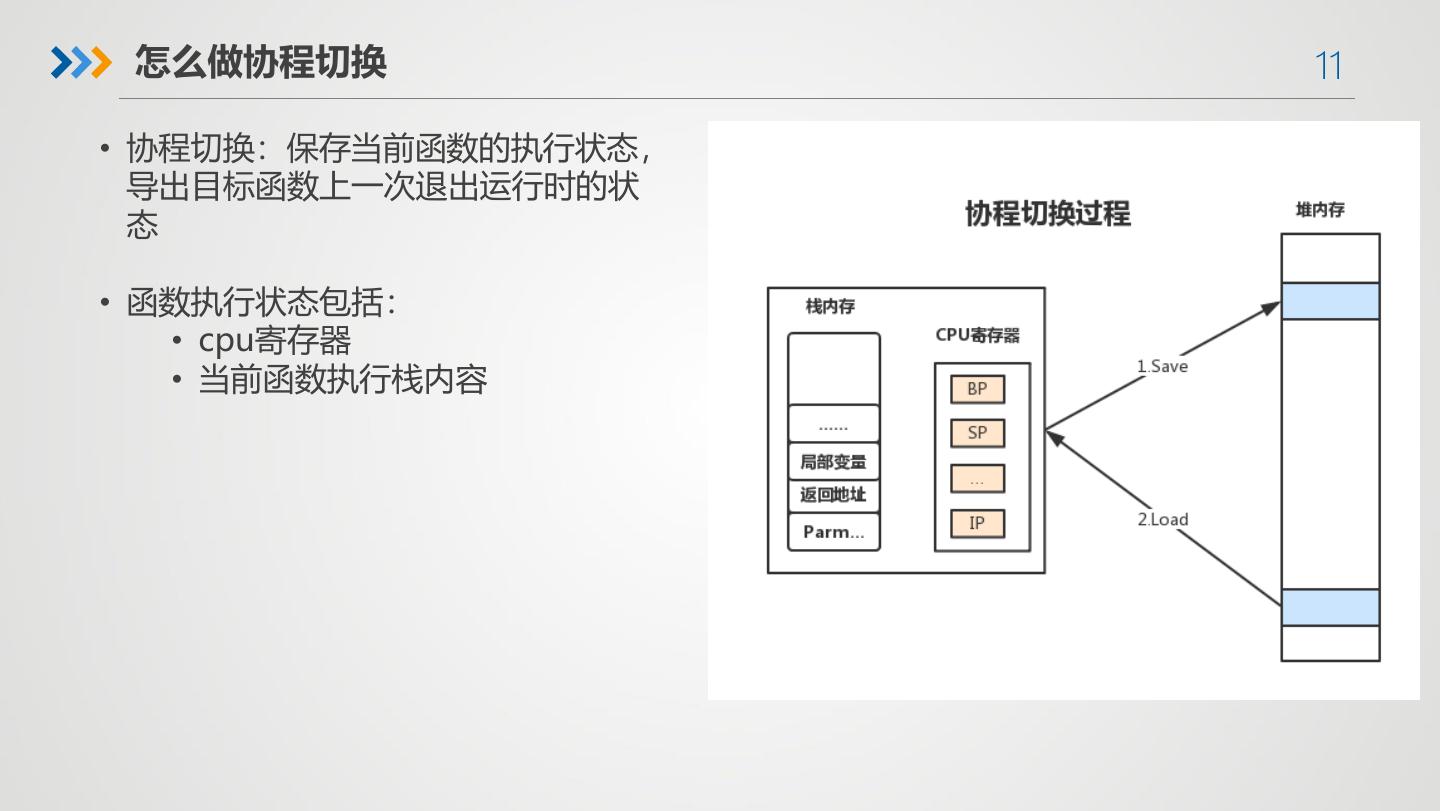

11 . 怎么做协程切换 11 • 协程切换：保存当前函数的执行状态， 导出目标函数上一次退出运行时的状 态 • 函数执行状态包括： • cpu寄存器 • 当前函数执行栈内容 

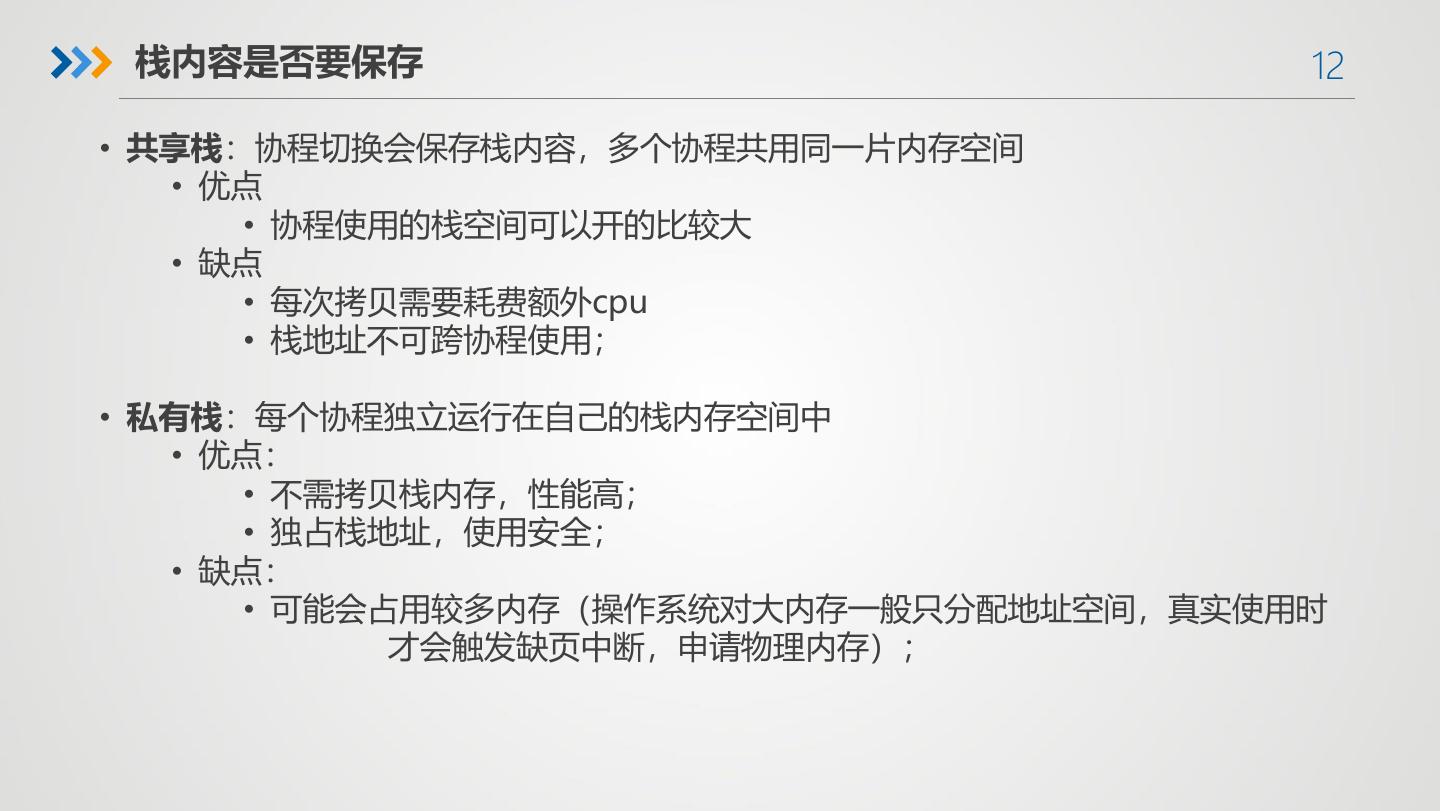

12 . 栈内容是否要保存 12 • 共享栈：协程切换会保存栈内容，多个协程共用同一片内存空间 • 优点 • 协程使用的栈空间可以开的比较大 • 缺点 • 每次拷贝需要耗费额外cpu • 栈地址不可跨协程使用； • 私有栈：每个协程独立运行在自己的栈内存空间中 • 优点： • 不需拷贝栈内存，性能高； • 独占栈地址，使用安全； • 缺点： • 可能会占用较多内存（操作系统对大内存一般只分配地址空间，真实使用时 才会触发缺页中断，申请物理内存）； 

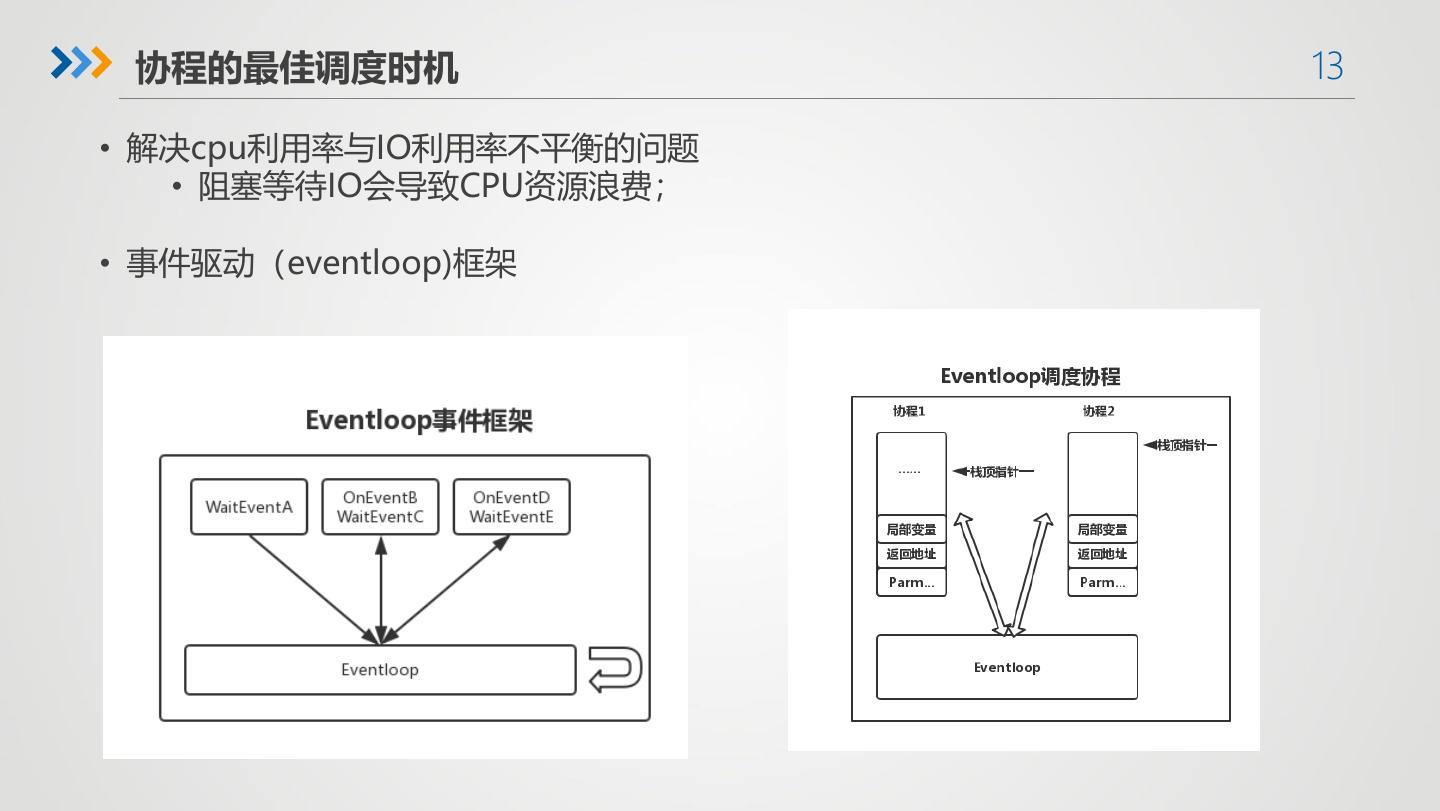

13 . 协程的最佳调度时机 13 • 解决cpu利用率与IO利用率不平衡的问题 • 阻塞等待IO会导致CPU资源浪费； • 事件驱动（eventloop)框架 

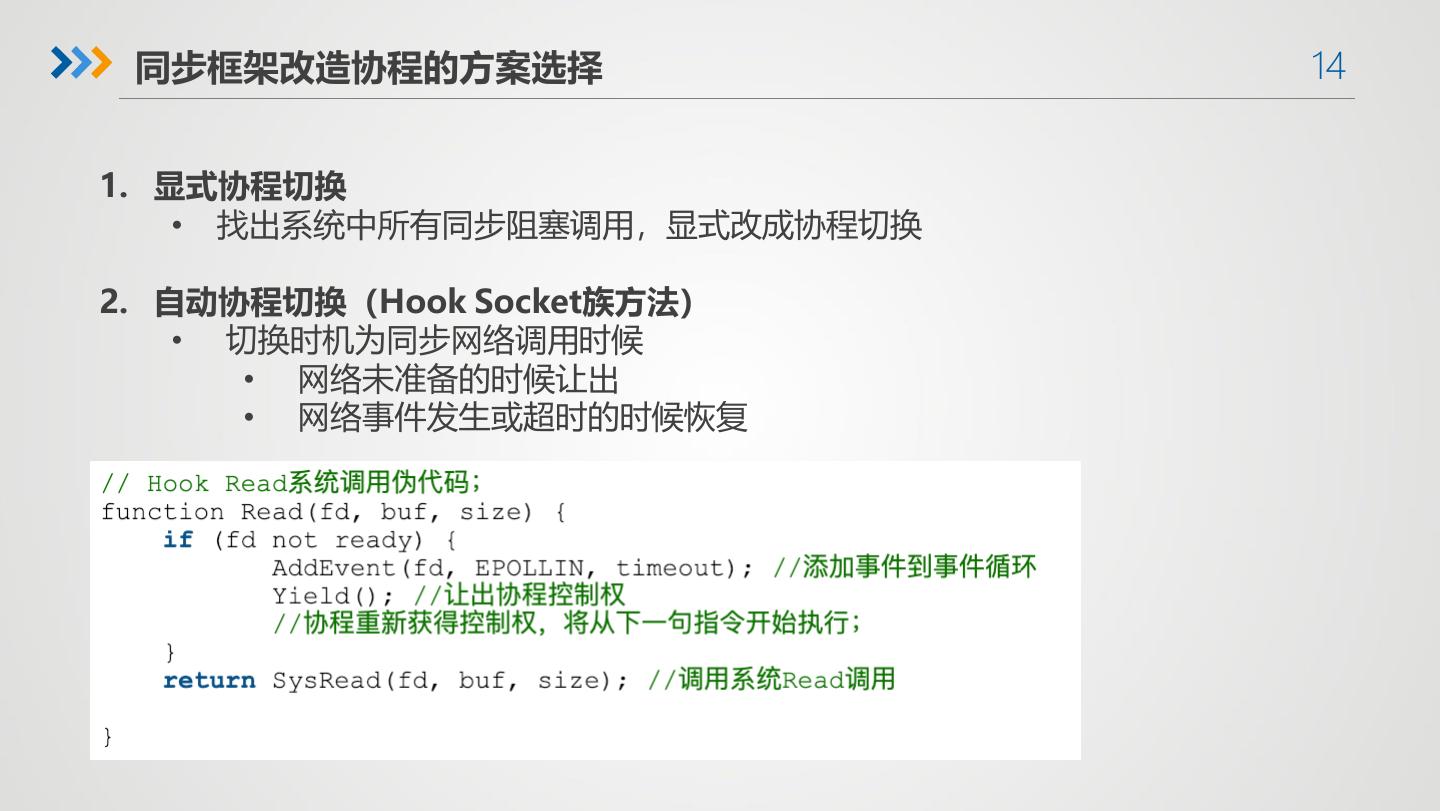

14 . 同步框架改造协程的方案选择 14 1. 显式协程切换 • 找出系统中所有同步阻塞调用，显式改成协程切换 2. 自动协程切换（Hook Socket族方法） • 切换时机为同步网络调用时候 • 网络未准备的时候让出 • 网络事件发生或超时的时候恢复 

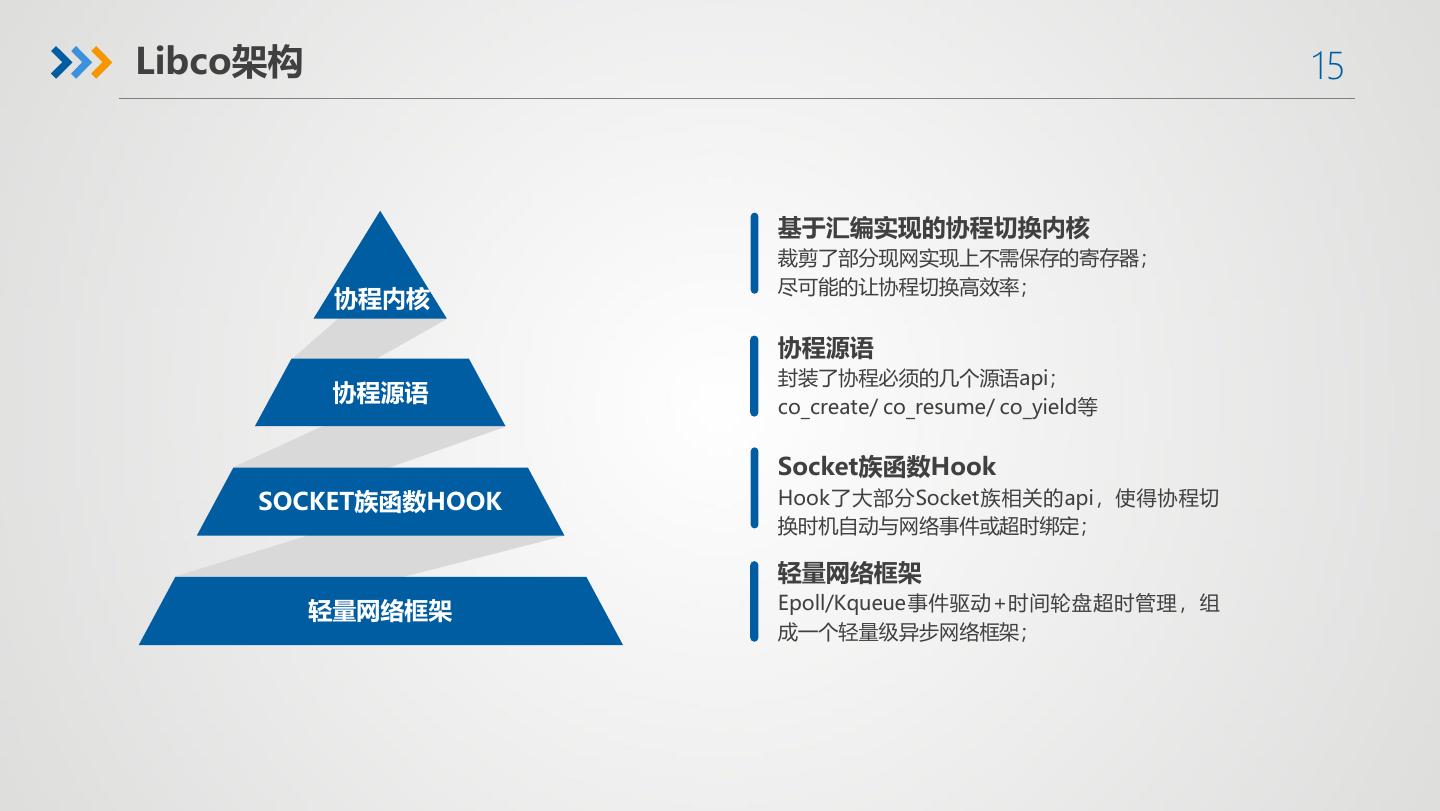

15 .Libco架构 15 基于汇编实现的协程切换内核 裁剪了部分现网实现上不需保存的寄存器； 尽可能的让协程切换高效率； 协程内核 协程源语 封装了协程必须的几个源语api； 协程源语 co_create/ co_resume/ co_yield等 Socket族函数Hook SOCKET族函数HOOK Hook了大部分Socket族相关的api，使得协程切 换时机自动与网络事件或超时绑定； 轻量网络框架 轻量网络框架 Epoll/Kqueue事件驱动+时间轮盘超时管理，组 成一个轻量级异步网络框架； 

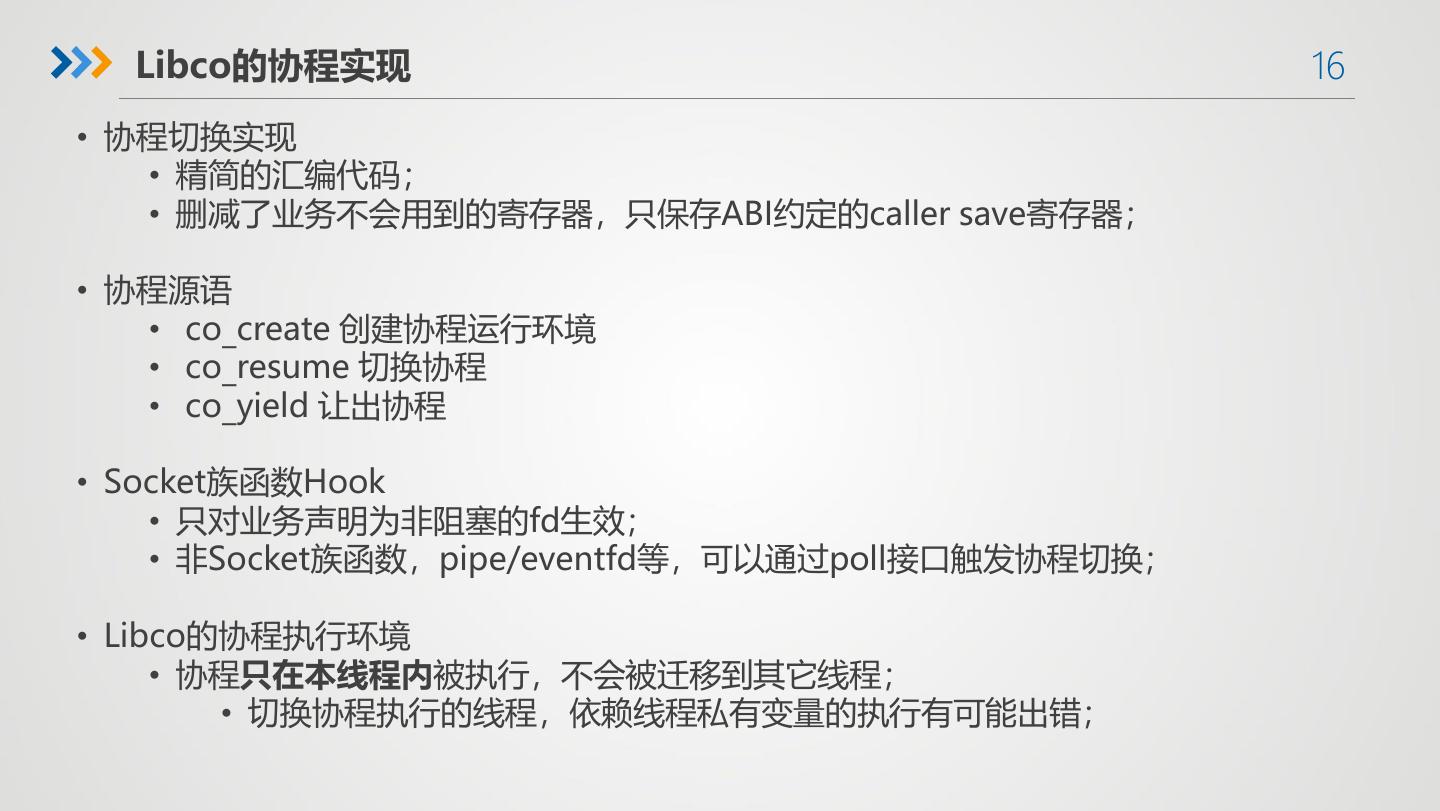

16 . Libco的协程实现 16 • 协程切换实现 • 精简的汇编代码； • 删减了业务不会用到的寄存器，只保存ABI约定的caller save寄存器； • 协程源语 • co_create 创建协程运行环境 • co_resume 切换协程 • co_yield 让出协程 • Socket族函数Hook • 只对业务声明为非阻塞的fd生效； • 非Socket族函数，pipe/eventfd等，可以通过poll接口触发协程切换； • Libco的协程执行环境 • 协程只在本线程内被执行，不会被迁移到其它线程； • 切换协程执行的线程，依赖线程私有变量的执行有可能出错； 

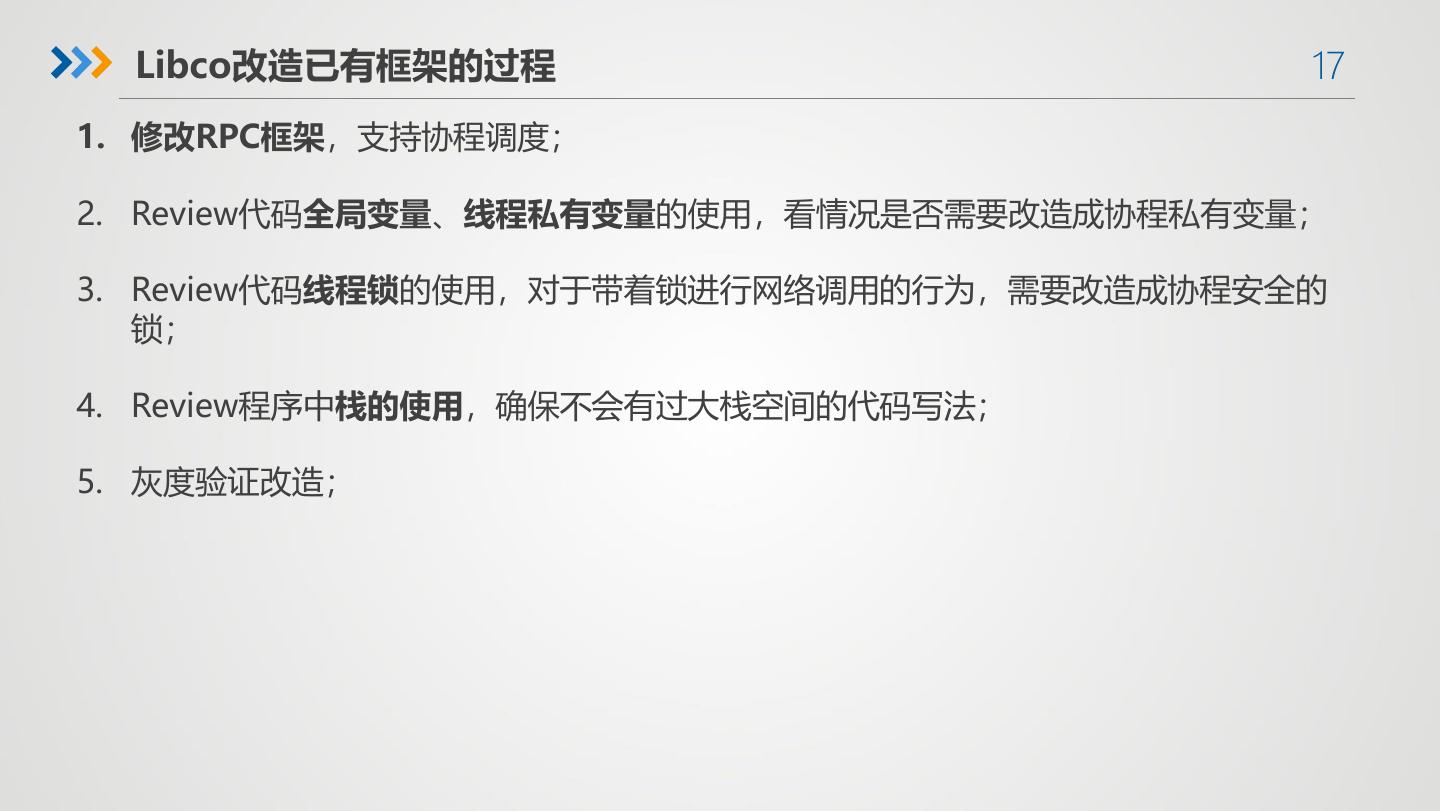

17 . Libco改造已有框架的过程 17 1. 修改RPC框架，支持协程调度； 2. Review代码全局变量、线程私有变量的使用，看情况是否需要改造成协程私有变量； 3. Review代码线程锁的使用，对于带着锁进行网络调用的行为，需要改造成协程安全的 锁； 4. Review程序中栈的使用，确保不会有过大栈空间的代码写法； 5. 灰度验证改造； 

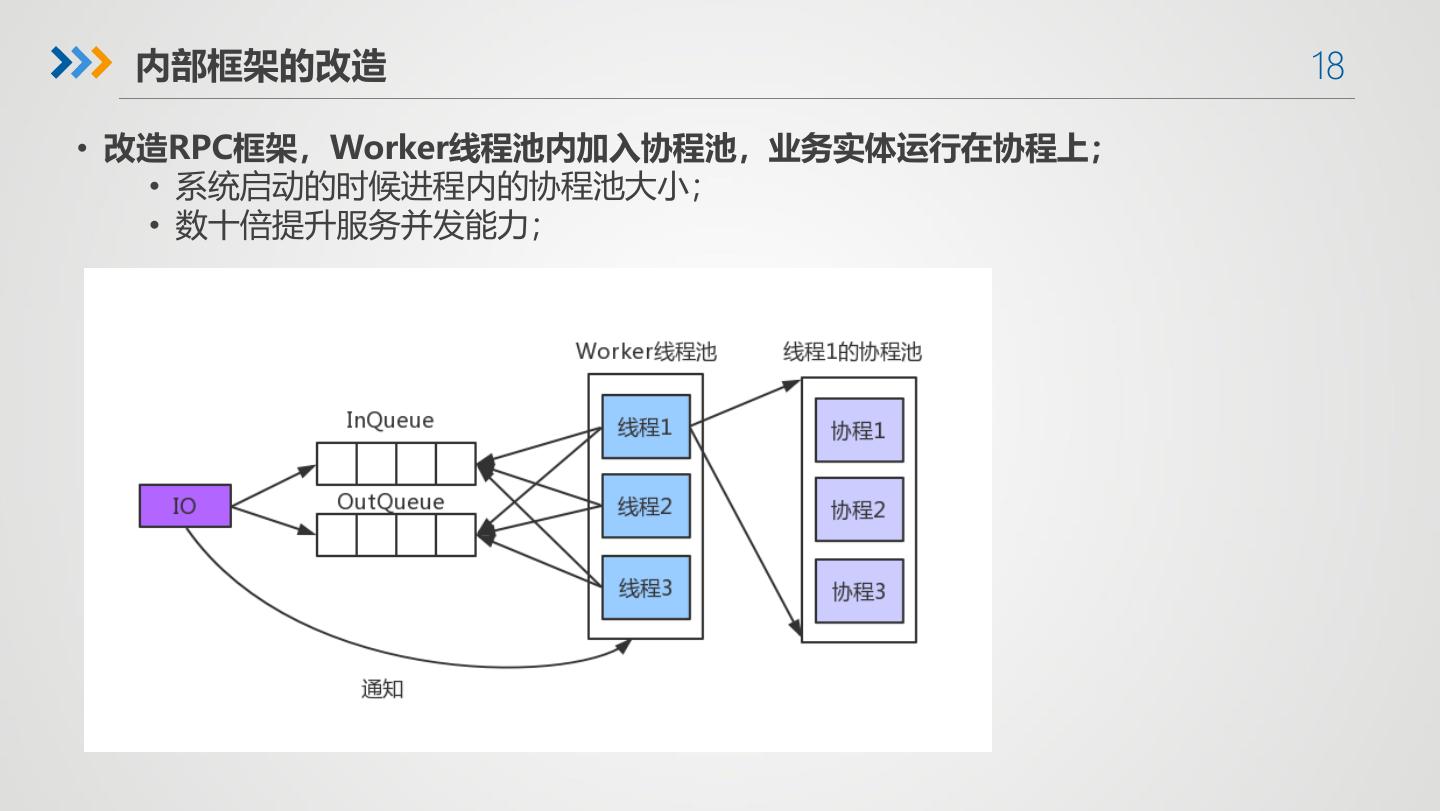

18 . 内部框架的改造 18 • 改造RPC框架，Worker线程池内加入协程池，业务实体运行在协程上； • 系统启动的时候进程内的协程池大小； • 数十倍提升服务并发能力； 

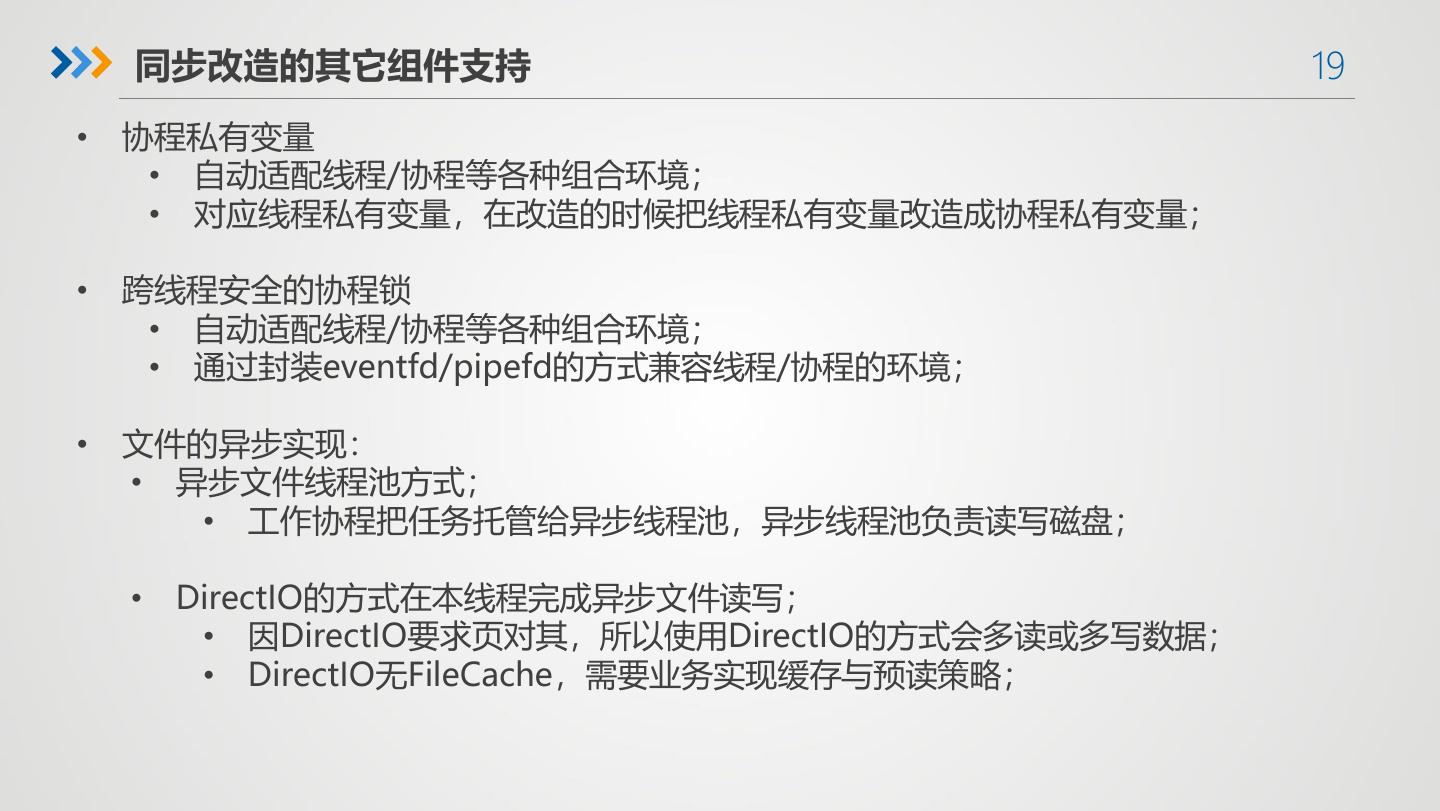

19 . 同步改造的其它组件支持 19 • 协程私有变量 • 自动适配线程/协程等各种组合环境； • 对应线程私有变量，在改造的时候把线程私有变量改造成协程私有变量； • 跨线程安全的协程锁 • 自动适配线程/协程等各种组合环境； • 通过封装eventfd/pipefd的方式兼容线程/协程的环境； • 文件的异步实现： • 异步文件线程池方式； • 工作协程把任务托管给异步线程池，异步线程池负责读写磁盘； • DirectIO的方式在本线程完成异步文件读写； • 因DirectIO要求页对其，所以使用DirectIO的方式会多读或多写数据； • DirectIO无FileCache，需要业务实现缓存与预读策略； 

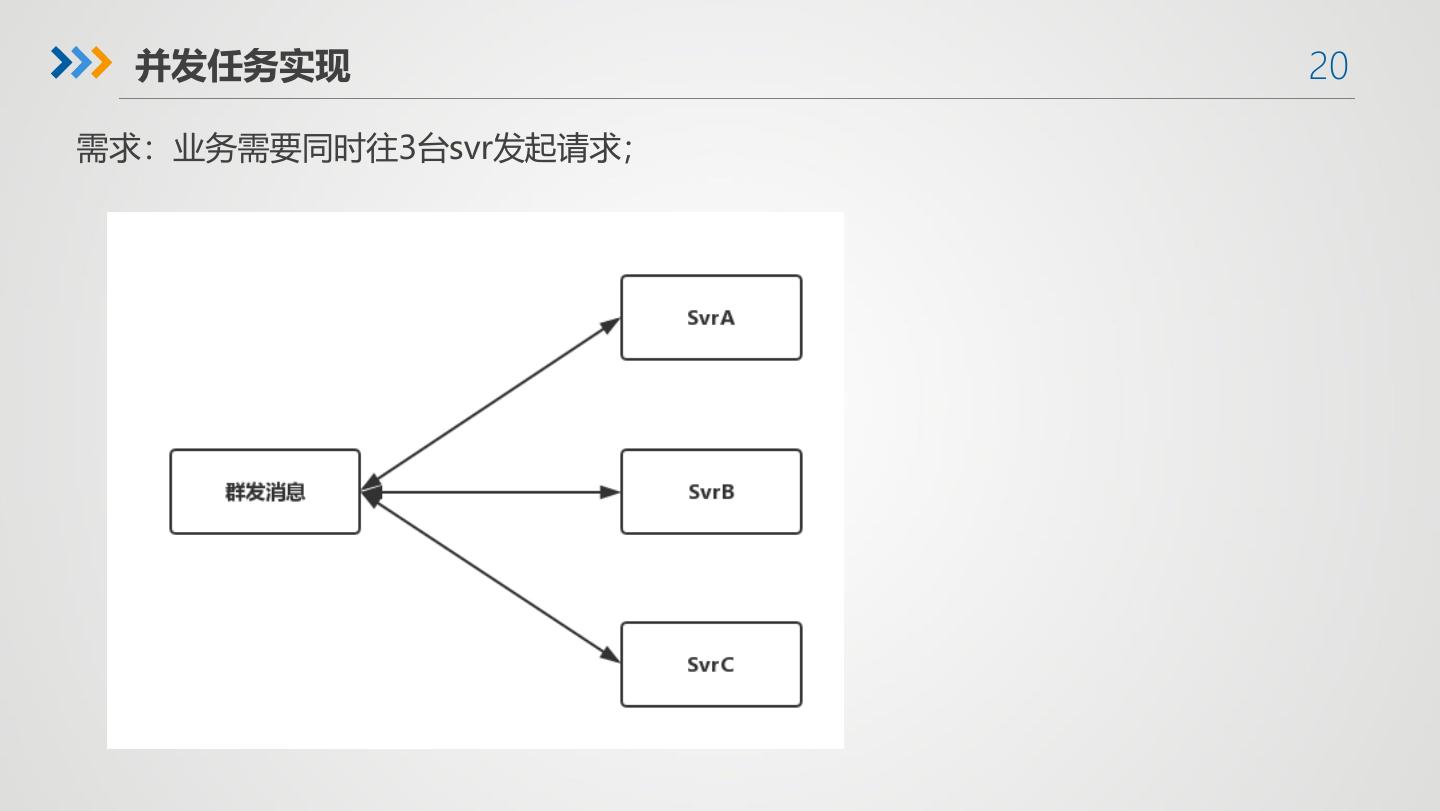

20 . 并发任务实现 20 需求：业务需要同时往3台svr发起请求； 

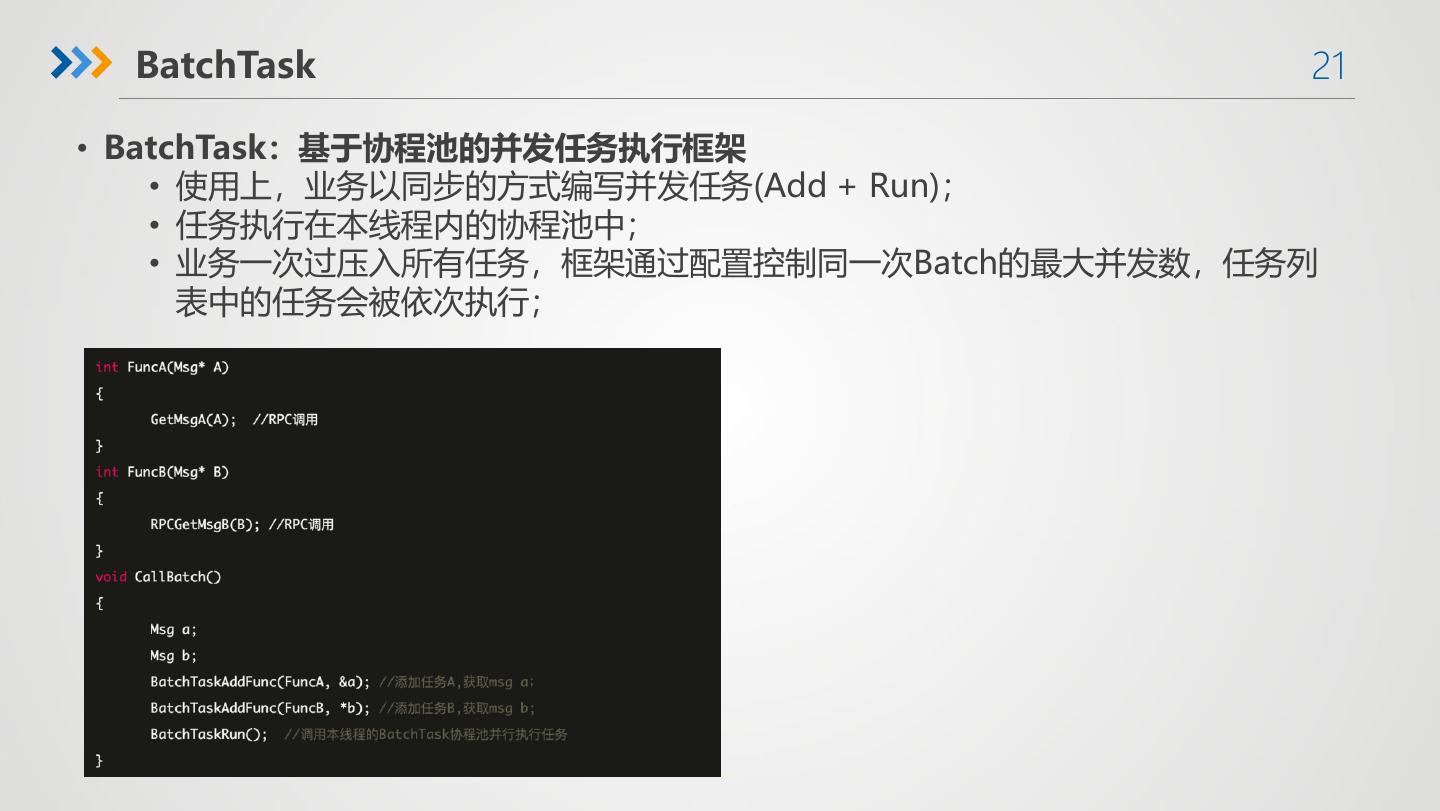

21 . BatchTask 21 • BatchTask：基于协程池的并发任务执行框架 • 使用上，业务以同步的方式编写并发任务(Add + Run)； • 任务执行在本线程内的协程池中； • 业务一次过压入所有任务，框架通过配置控制同一次Batch的最大并发数，任务列 表中的任务会被依次执行； 

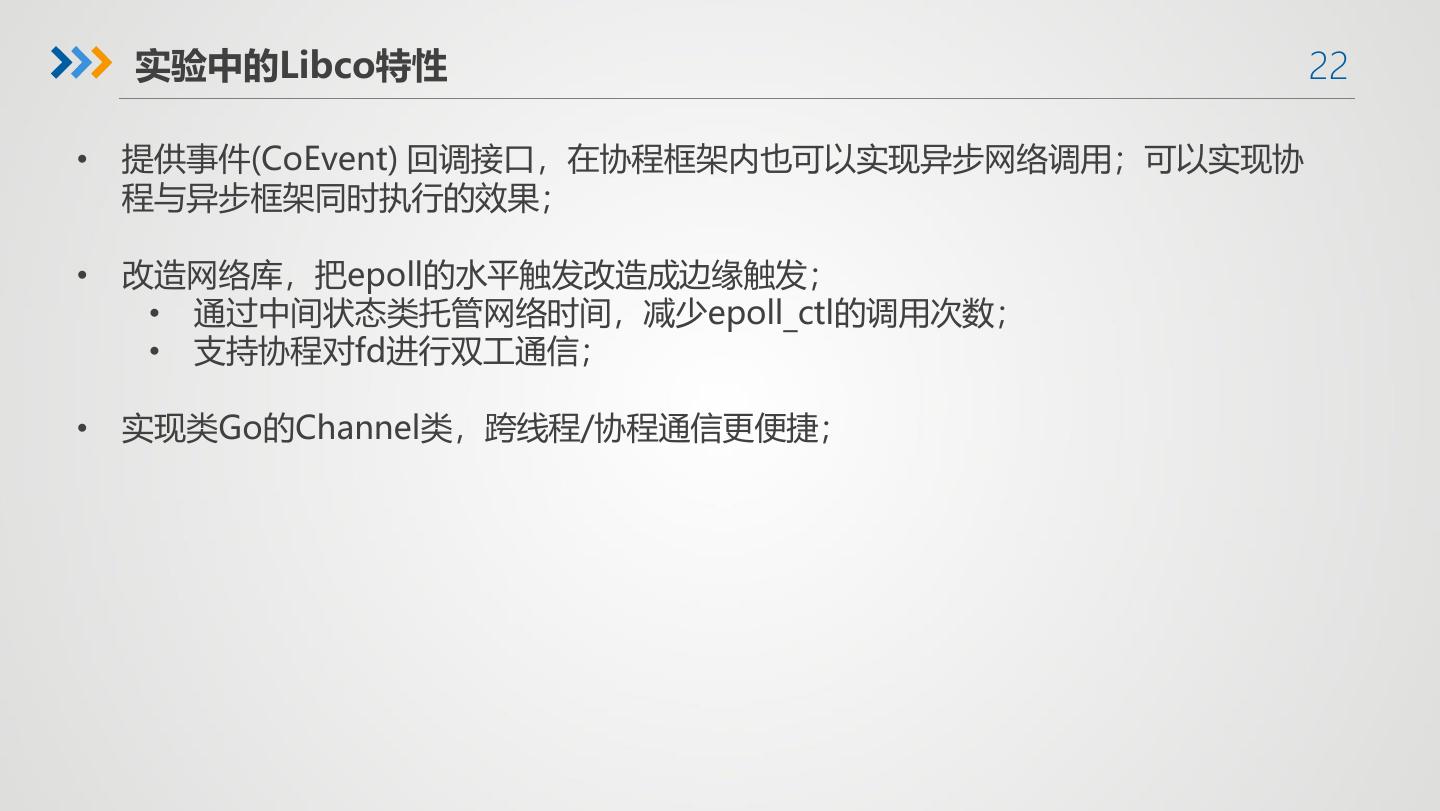

22 . 实验中的Libco特性 22 • 提供事件(CoEvent) 回调接口，在协程框架内也可以实现异步网络调用；可以实现协 程与异步框架同时执行的效果； • 改造网络库，把epoll的水平触发改造成边缘触发； • 通过中间状态类托管网络时间，减少epoll_ctl的调用次数； • 支持协程对fd进行双工通信； • 实现类Go的Channel类，跨线程/协程通信更便捷； 

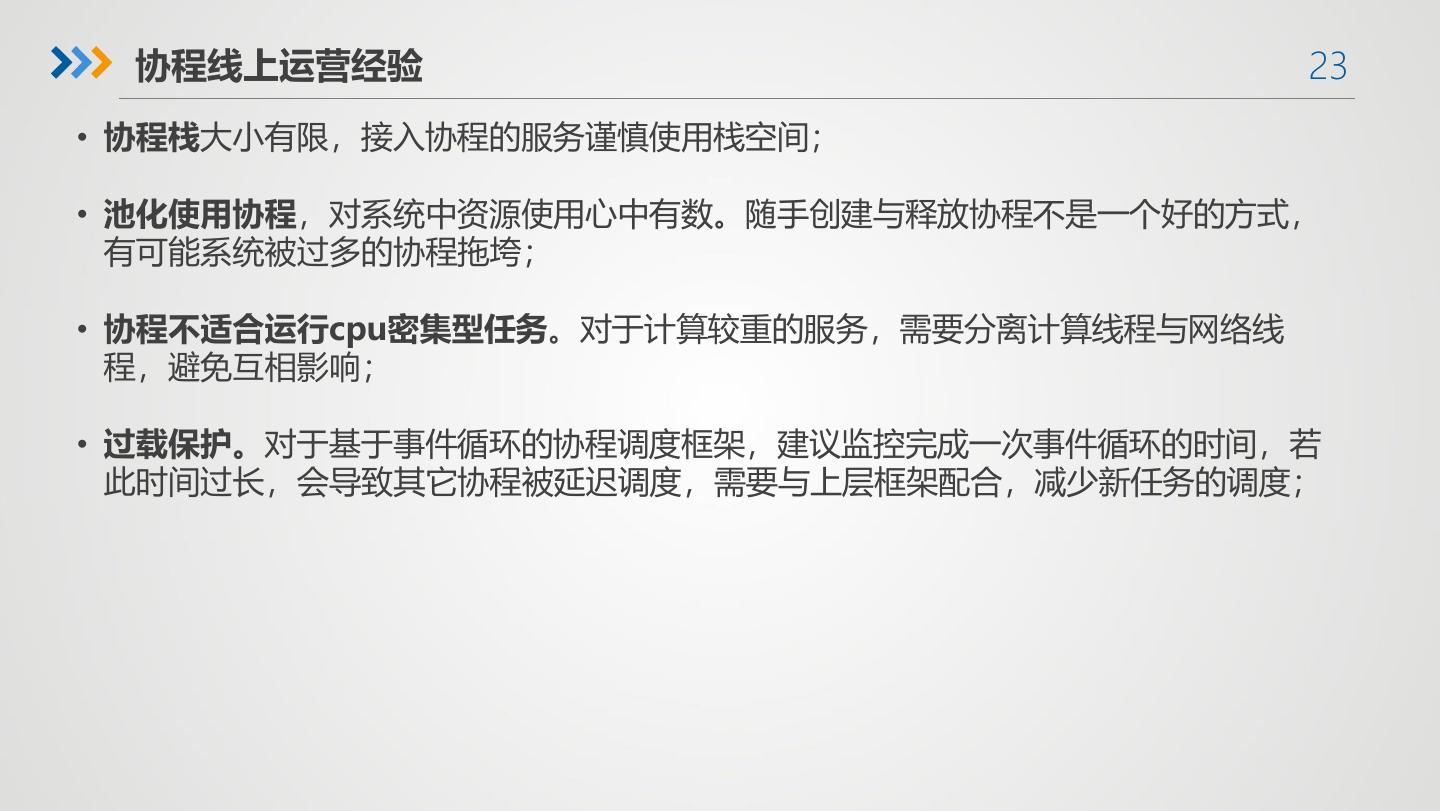

23 . 协程线上运营经验 23 • 协程栈大小有限，接入协程的服务谨慎使用栈空间； • 池化使用协程，对系统中资源使用心中有数。随手创建与释放协程不是一个好的方式， 有可能系统被过多的协程拖垮； • 协程不适合运行cpu密集型任务。对于计算较重的服务，需要分离计算线程与网络线 程，避免互相影响； • 过载保护。对于基于事件循环的协程调度框架，建议监控完成一次事件循环的时间，若 此时间过长，会导致其它协程被延迟调度，需要与上层框架配合，减少新任务的调度； 

24 . 24 Q&A
