基于 Druid 的 Apache Kylin 存储引擎实践

在2018年8月的Apache Kylin meetup@北京活动上,美团点评工程师做了关于使用 Druid 做为 Apache Kylin 存储引擎的实践,并更新了 Kylin 在美团点评的使用现状。
展开查看详情

1.基于Druid的Kylin存储引擎实践 美团点评 康凯森

2.⼤纲 • Kylin On HBase 问题 • Kylin 新存储引擎探索 •Kylin On Druid

3.Kylin 服务现状 973 Cube 380万 次查询/天 数据量 Cube存储 TP 50 TP 90 8.9万亿 971TB 200ms 1.2s 覆盖所有主要业务线

4.Kylin On HBase 问题 • 同⼀SQL • 同⼀Cube • 同⼀集群 唯⼀不同点:Kylin维度在HBase的Rowkey中位置不同

5. Kylin On HBase 问题 • 每次读取所有指标列: Scan性能相⽐列存 相差10倍多 • 单⼀Rowkey索引: 前缀和后缀Filter 性能相差上千倍

6.Kylin On HBase 问题的可能解 • 列存:更⾼效的Scan • 索引:更⾼效的Filter

7.列存的优点 • ⾼效IO:只读取必需的列 • ⾼效编码和压缩:每列数据类型⼀致,格式⼀致 • 向量化执⾏

8. 问题如何解: ⼀个更⾼效的存储引擎

9.Kylin 存储引擎模块

10.Kylin 新存储引擎思路⼀ 基于Spark + File演进

11.Kylin 新存储引擎思路⼆ 基于File Format演进新存储引擎

12. 第⼀步 探索⼀个适合Kylin的存储格式

13.Kylin 存储格式评测标准

14.Parquet File Format 2.3.1 • 列存 • Min,Max索引 • Dictionary 过滤 • ⽆ PageIndex

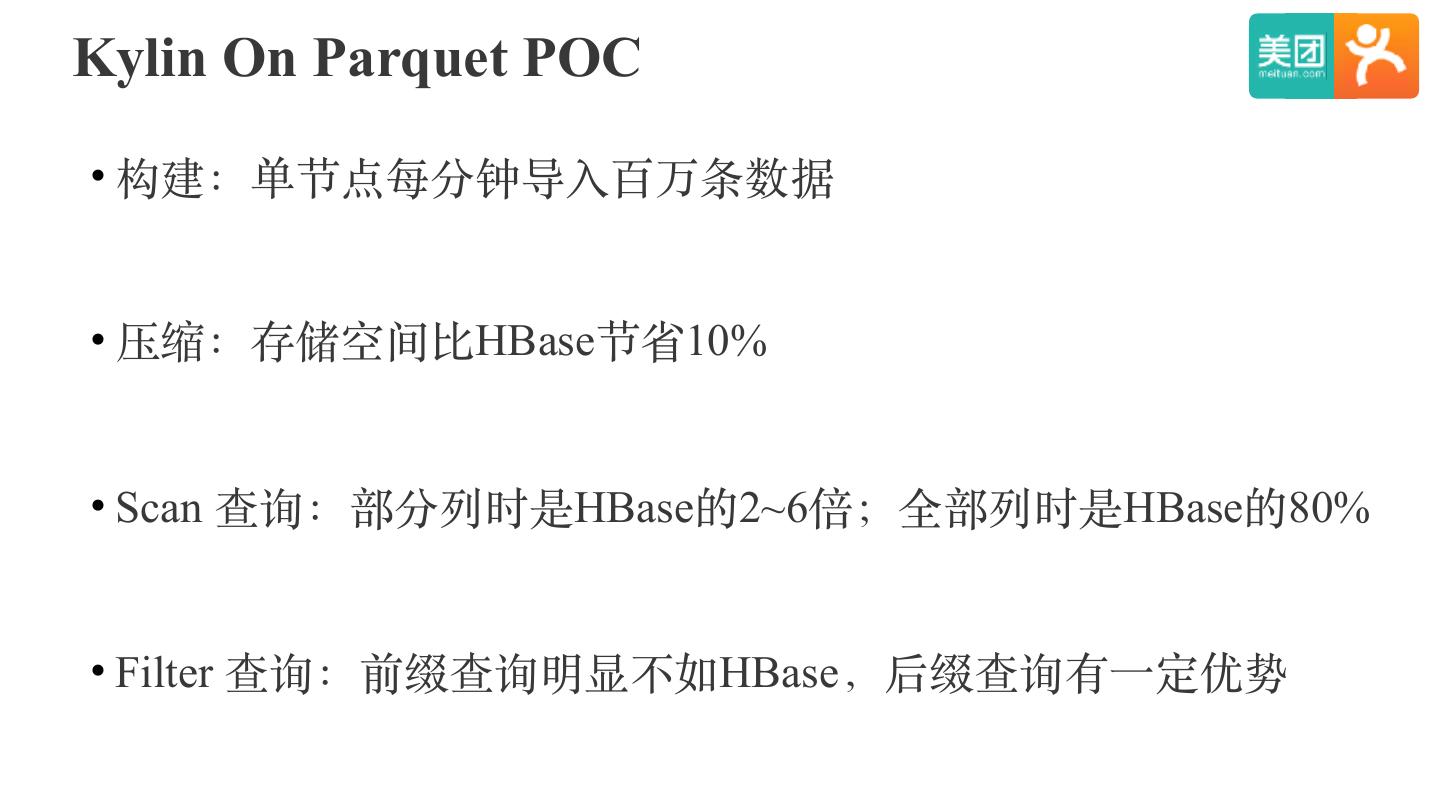

15.Kylin On Parquet POC • 构建:单节点每分钟导⼊百万条数据 • 压缩:存储空间⽐HBase节省10% • Scan 查询:部分列时是HBase的2~6倍;全部列时是HBase的80% • Filter 查询:前缀查询明显不如HBase,后缀查询有⼀定优势

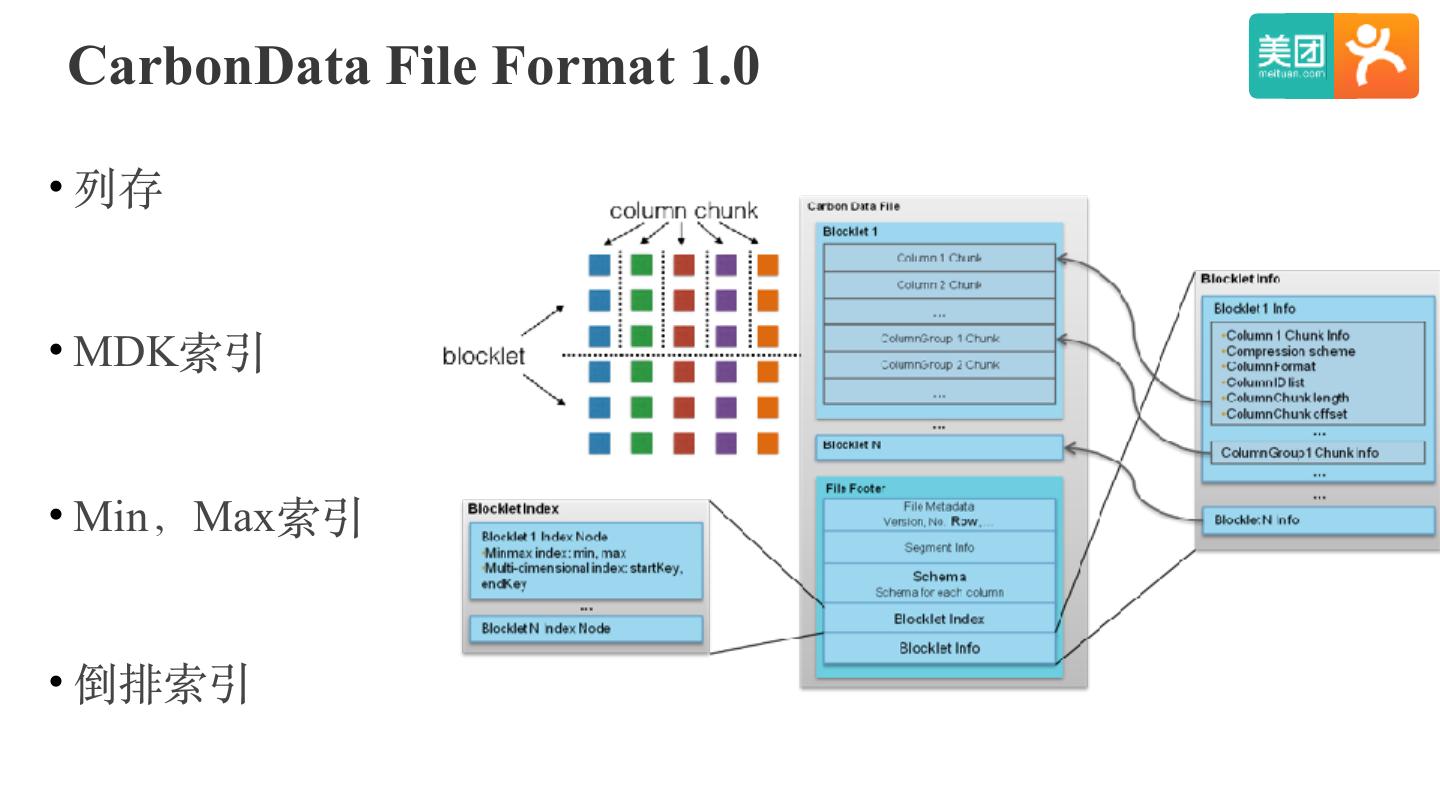

16.CarbonData File Format 1.0 • 列存 • MDK索引 • Min,Max索引 • 倒排索引

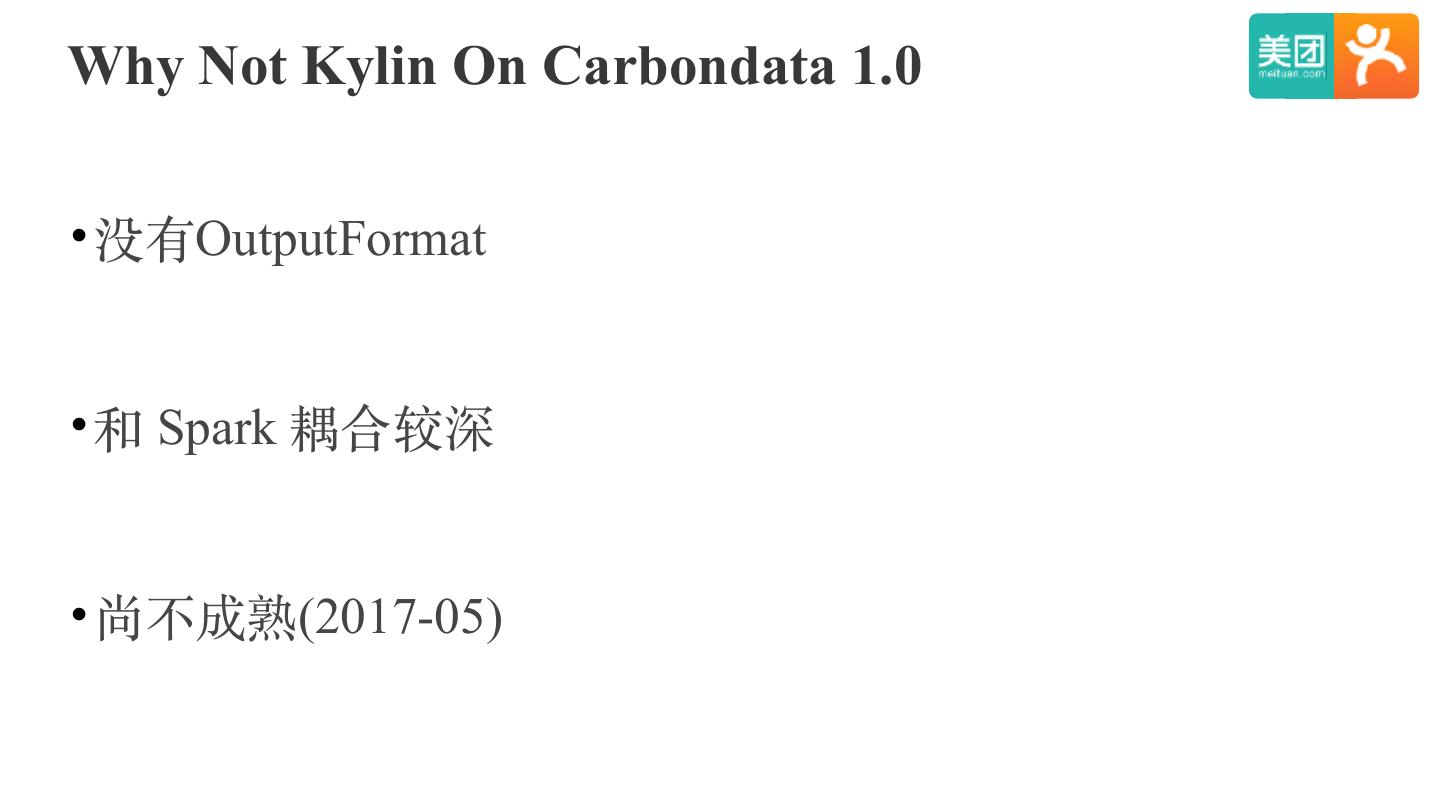

17.Why Not Kylin On Carbondata 1.0 • 没有OutputFormat • 和 Spark 耦合较深 • 尚不成熟(2017-05)

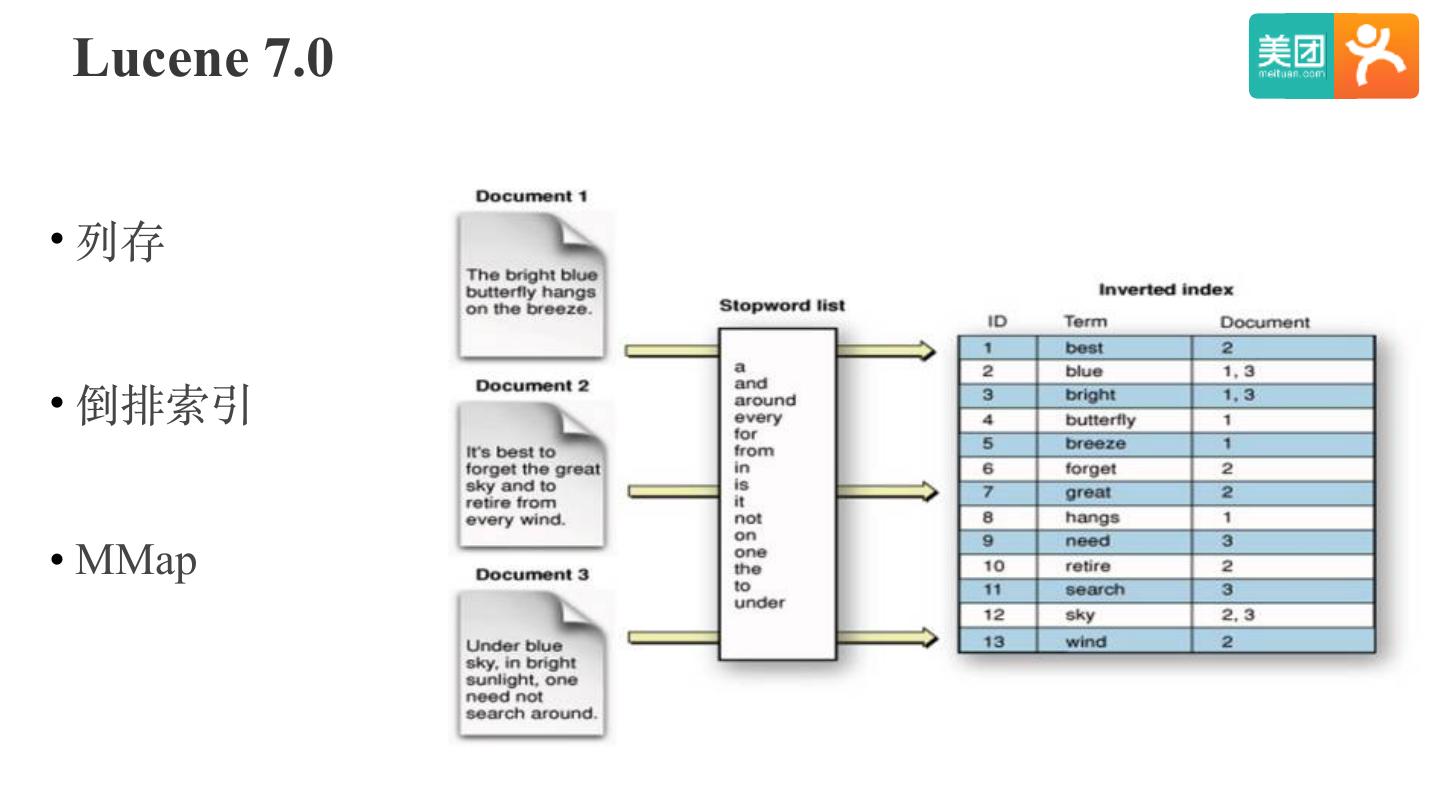

18.Lucene 7.0 • 列存 • 倒排索引 • MMap

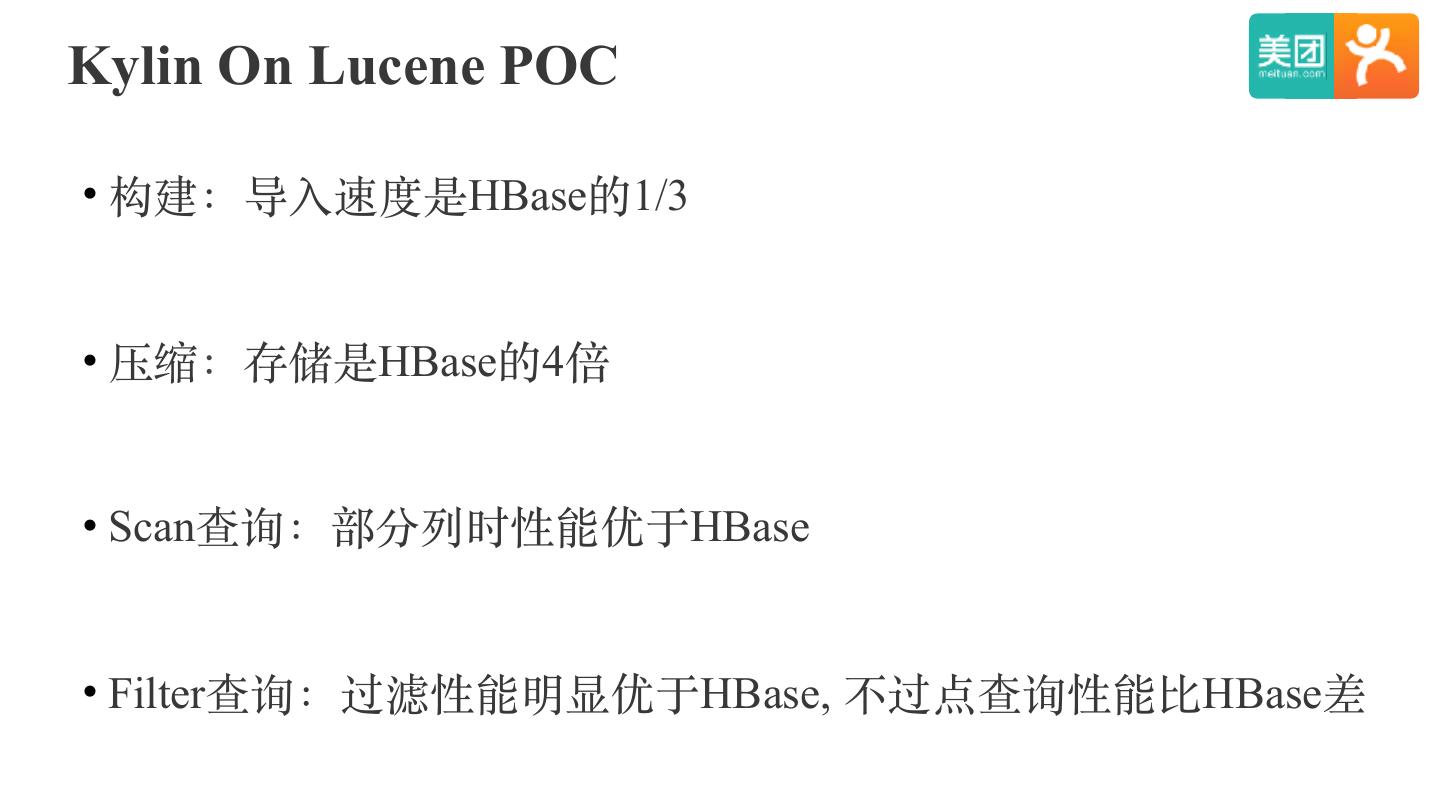

19.Kylin On Lucene POC • 构建:导⼊速度是HBase的1/3 • 压缩:存储是HBase的4倍 • Scan查询:部分列时性能优于HBase • Filter查询:过滤性能明显优于HBase, 不过点查询性能⽐HBase差

20.Druid Segment File Format • 列式存储 • Bitmap倒排索引 • MMap

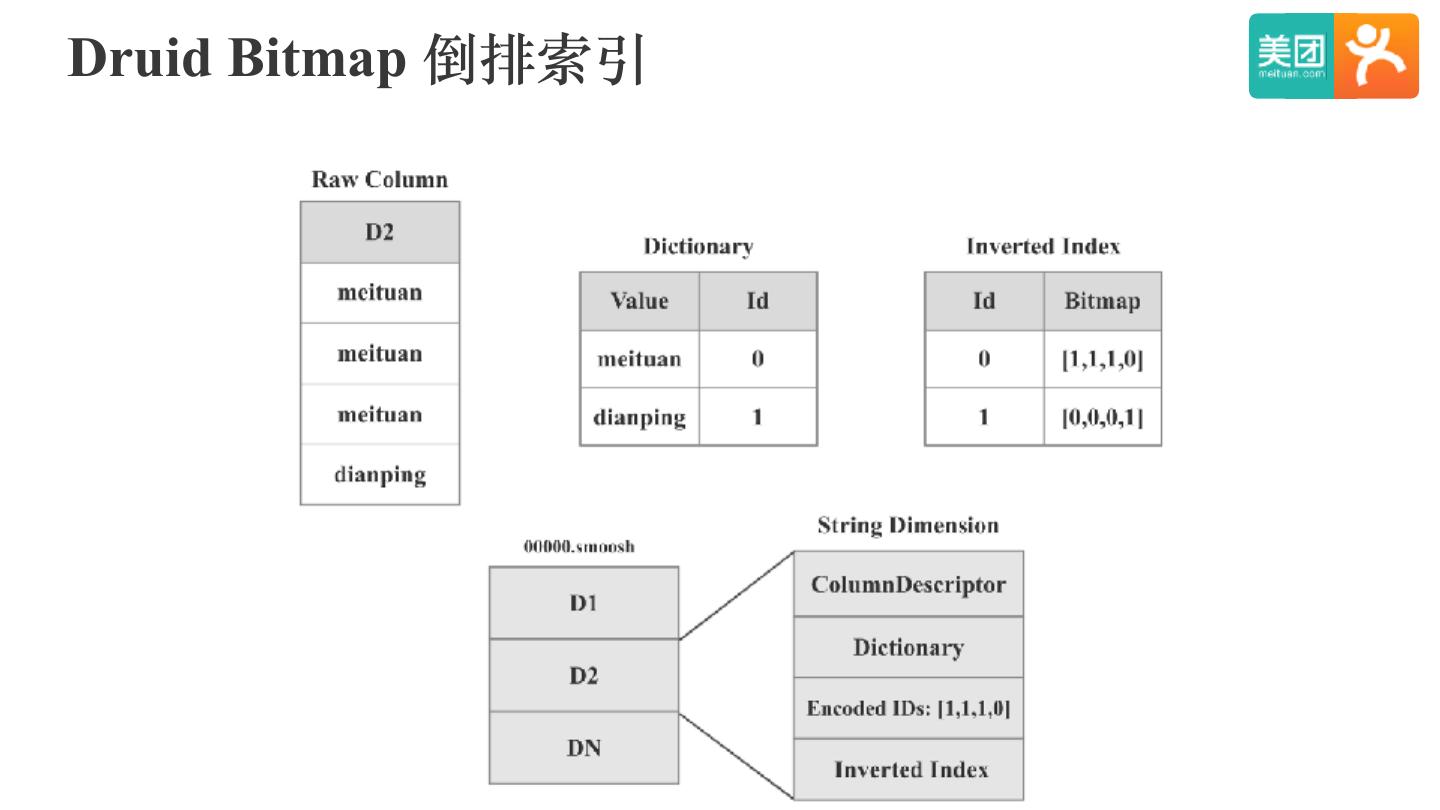

21.Druid Bitmap 倒排索引

22.Kylin On Druid POC 前缀过滤 后缀过滤

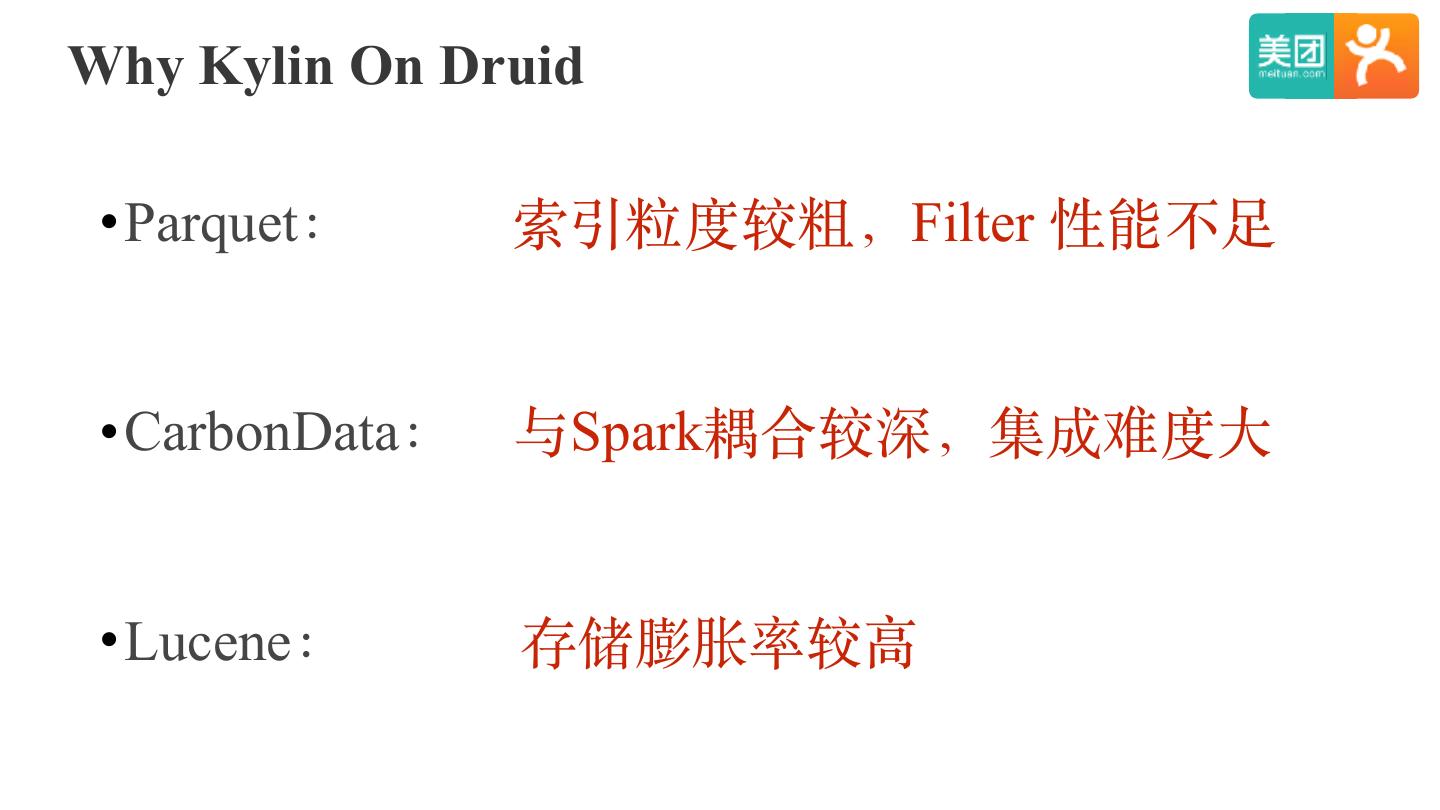

23.Why Kylin On Druid • Parquet: 索引粒度较粗,Filter 性能不⾜ •CarbonData: 与Spark耦合较深,集成难度⼤ • Lucene: 存储膨胀率较⾼

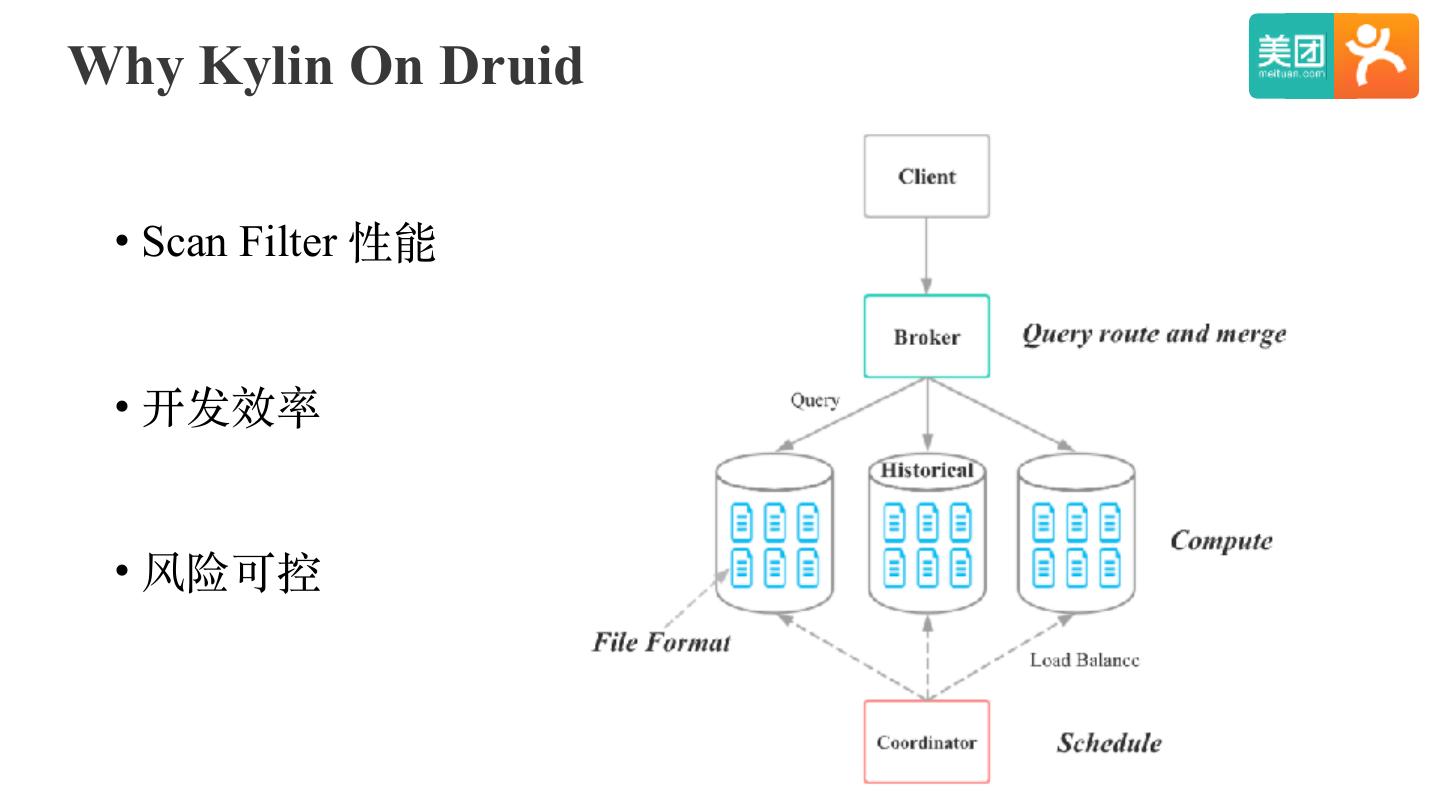

24.Why Kylin On Druid • Scan Filter 性能 • 开发效率 • 风险可控

25.⼤纲 • Kylin On HBase 问题 • Kylin 新存储引擎探索 •Kylin On Druid

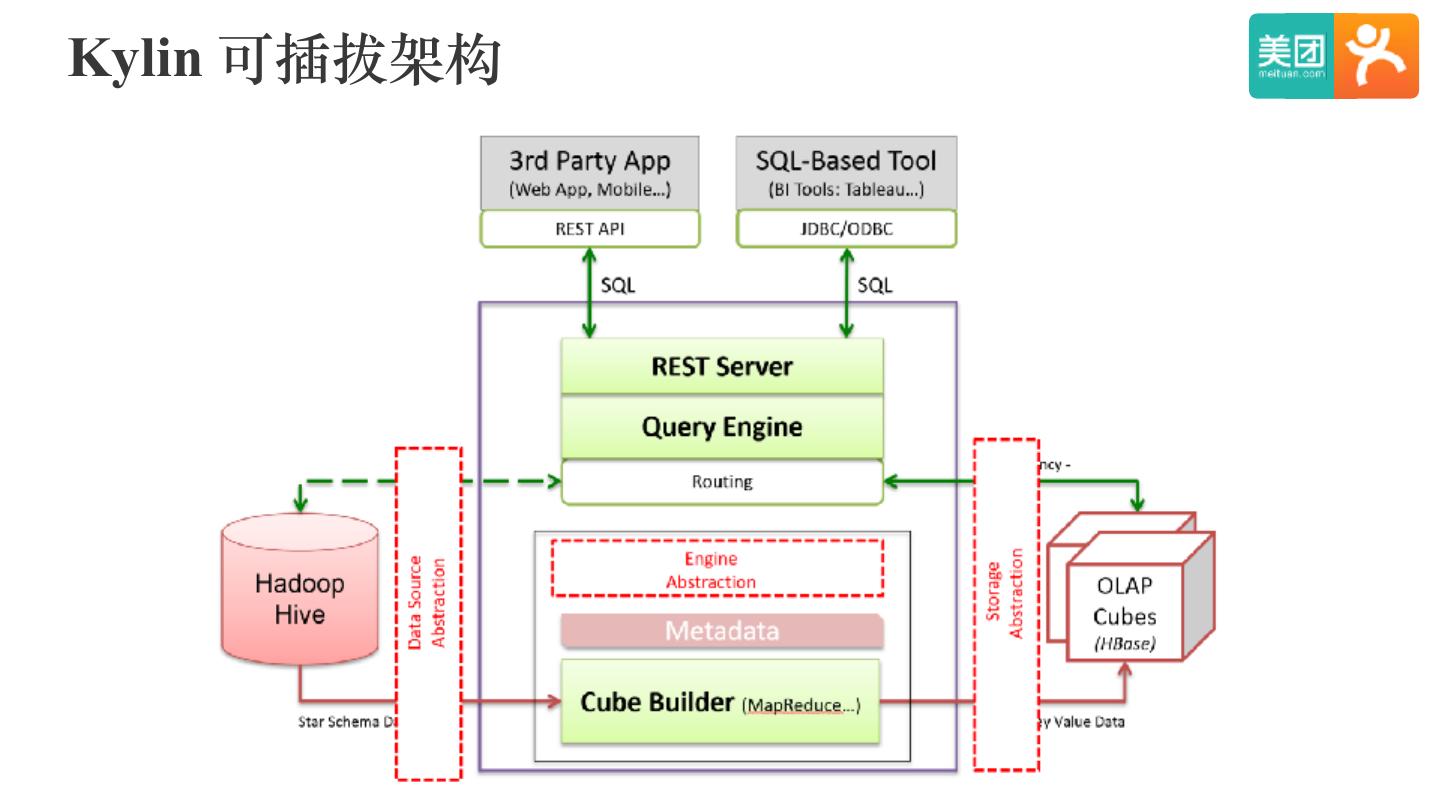

26.Kylin 可插拔架构

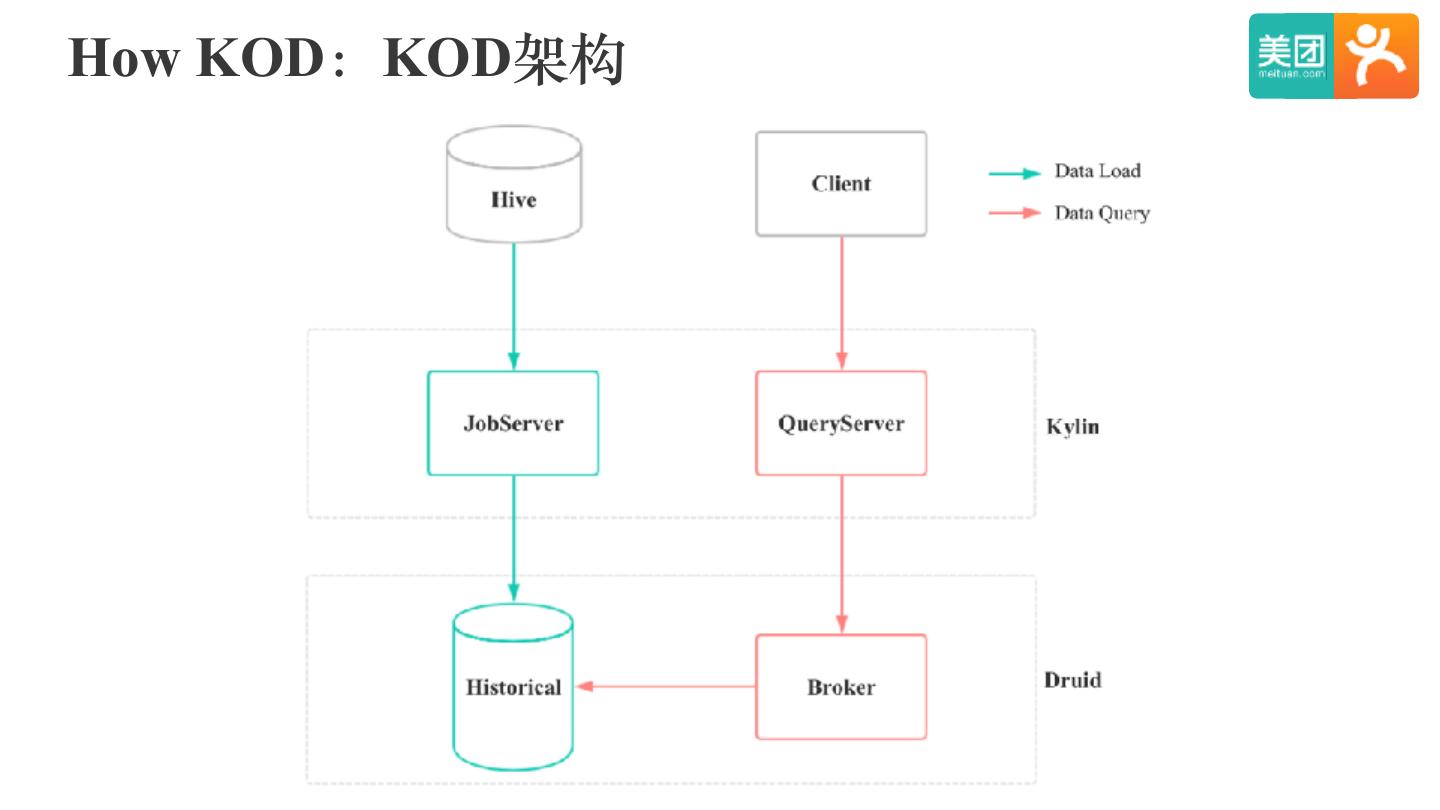

27.How KOD:KOD架构

28.How KOD:Data Load

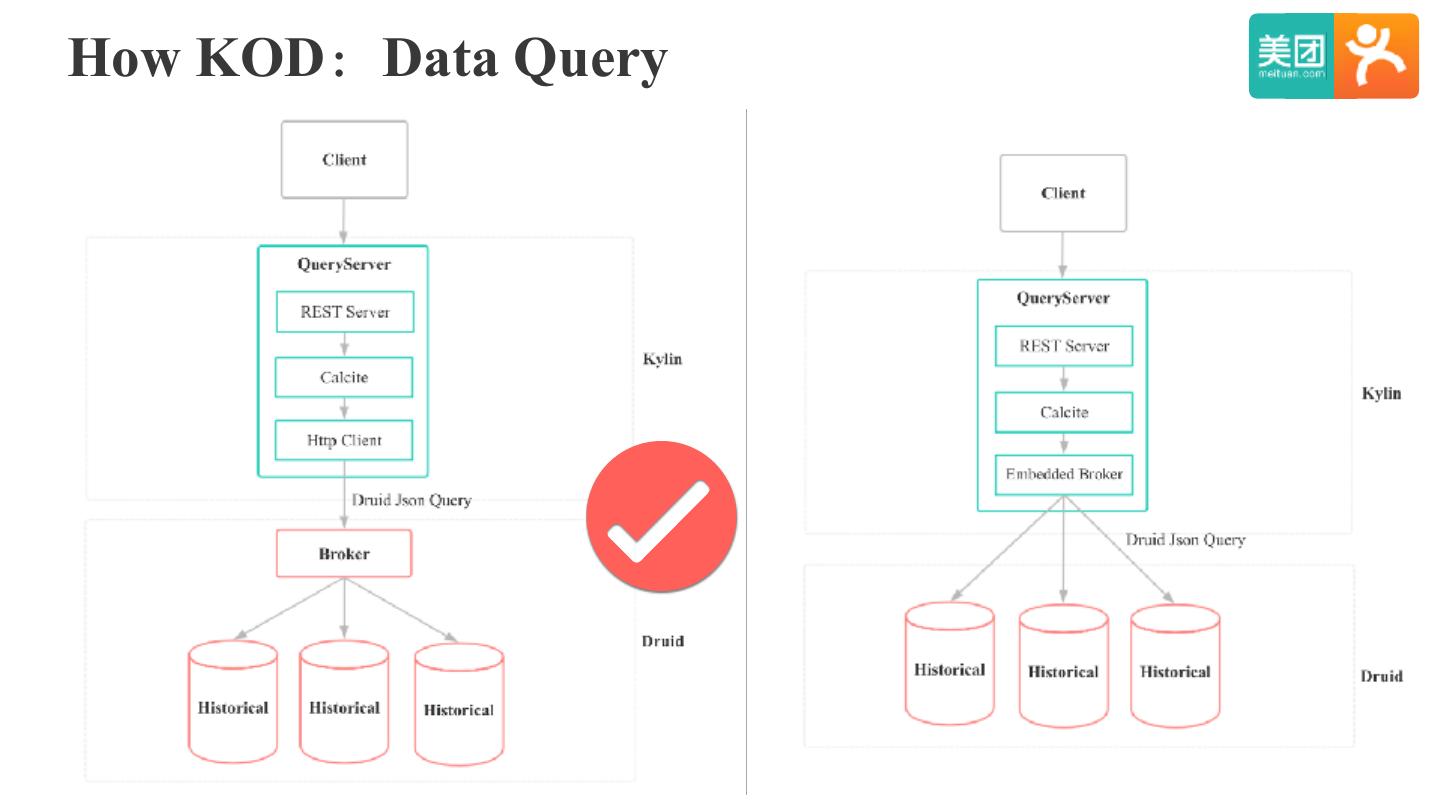

29.How KOD:Data Query
