伊利集团基于DolphinScheduler的探索与实践-姜涛

1 .伊利集团基于 DolphinScheduler 的探索与实践 伊利集团/数字化中心 姜涛 2022.08.13 

2 .目录 CONTENTS 01 背景与应用情况介绍 02 实践 && 探索 03 未来的规划 04 关于开源的思考 

3 . 01 伊利介绍 背景与应用情况介绍 应用背景介绍 平台定位以及使用现状 

4 .伊利愿景：成为全球最值得信赖的健康食品提供者 Ø伊利集团位居全球乳业五强，连续八年蝉联亚洲乳业第一，也是中国规模最大、产品品类最全的乳制品企业。最优的产品 品质、领先的综合服务能力和全面的可持续发展能力，让伊利一直深受全球顶级盛会、赛事以及各级政府和社会各界的信 赖与认可。 Ø站在全球乳业五强的新起点，伊利已正式发布2025年挺进“全球乳业三强”的中期目标及2030年实现“全球乳业第一” 的长期战略目标。 

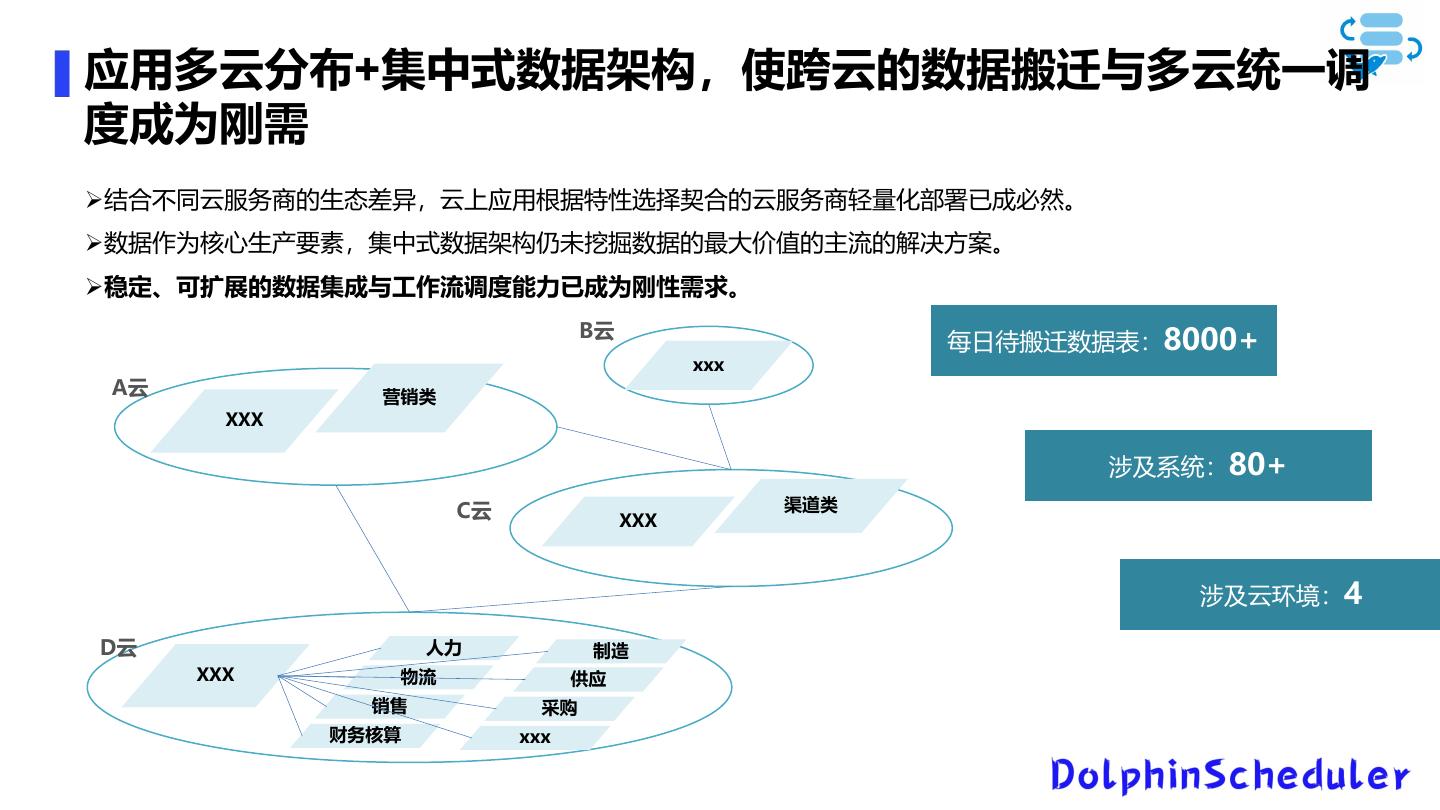

5 .应用多云分布+集中式数据架构，使跨云的数据搬迁与多云统一调 度成为刚需 Ø结合不同云服务商的生态差异，云上应用根据特性选择契合的云服务商轻量化部署已成必然。 Ø数据作为核心生产要素，集中式数据架构仍未挖掘数据的最大价值的主流的解决方案。 Ø稳定、可扩展的数据集成与工作流调度能力已成为刚性需求。 B云 每日待搬迁数据表：8000+ xxx A云 营销类 XXX 涉及系统：80+ C云 渠道类 XXX 涉及云环境：4 D云 人力 制造 XXX 物流 供应 销售 采购 财务核算 xxx 

6 .统一技术架构来对抗熵增，降本增效 核心问题 解决方案 n同类工具产品重复建设：缺少统一规划，导 n公共基础能力统一规划并建设：大数据基础 致同类功能产品存在重复建设。 设施、调度服务。 n技术选型杂：AirFlow、Azkaban、Oozie、 n以多租户的方式进行统一管理：资源分配、 自研调度等。 发布-订阅模型、申请即用。 n建设及衍生成本高：多技术栈的人员资源储 备、运维、使用培训等成本。 n扩展性问题：本地化个性需求的扩展性支持。 

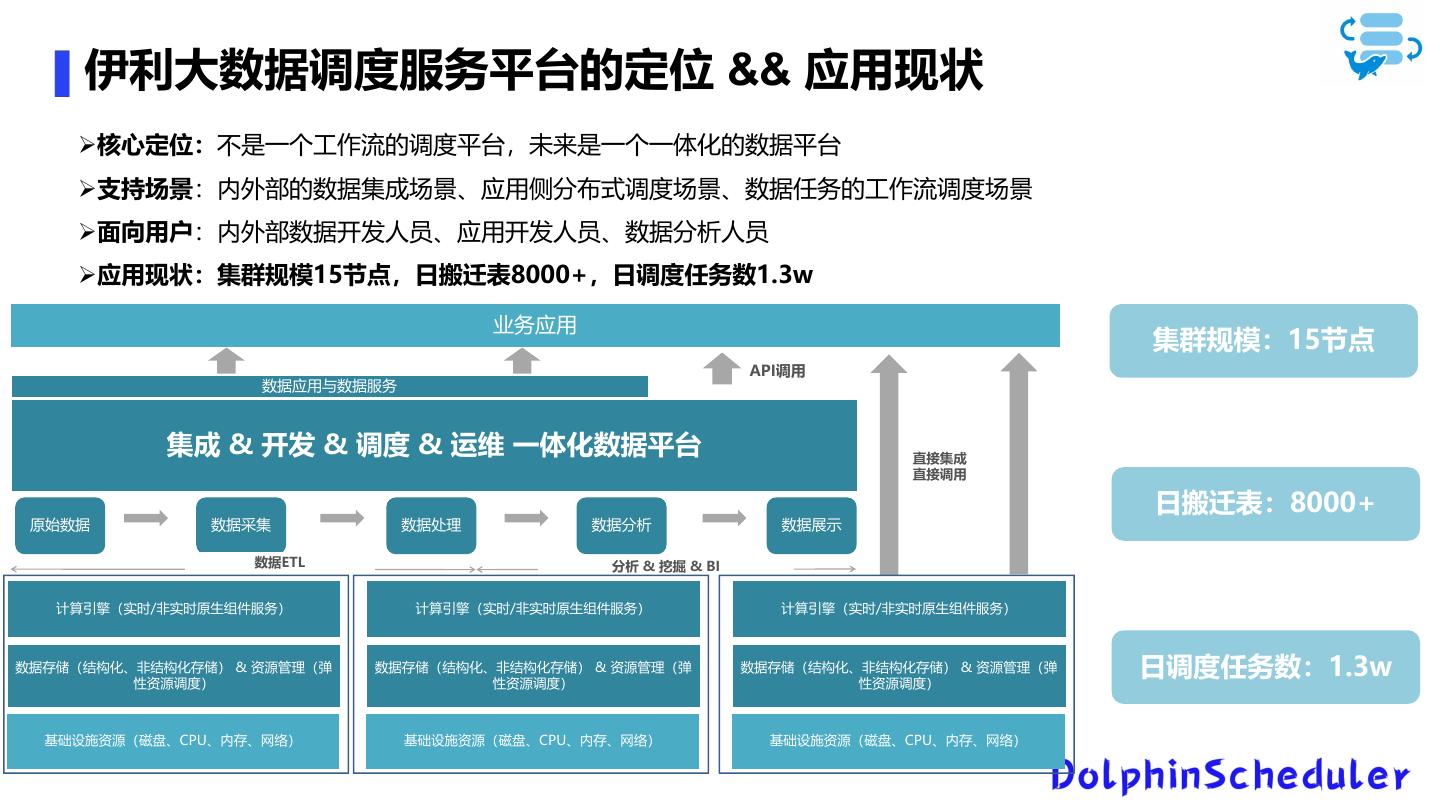

7 . 伊利大数据调度服务平台的定位 && 应用现状 Ø核心定位：不是一个工作流的调度平台，未来是一个一体化的数据平台 Ø支持场景：内外部的数据集成场景、应用侧分布式调度场景、数据任务的工作流调度场景 Ø面向用户：内外部数据开发人员、应用开发人员、数据分析人员 Ø应用现状：集群规模15节点，日搬迁表8000+，日调度任务数1.3w 业务应用 集群规模：15节点 API调用 数据应用与数据服务 集成 & 开发 & 调度 & 运维 一体化数据平台 直接集成 直接调用 日搬迁表：8000+ 原始数据 数据采集 数据处理 数据分析 数据展示 数据ETL 分析 & 挖掘 & BI 计算引擎（实时/非实时原生组件服务） 计算引擎（实时/非实时原生组件服务） 计算引擎（实时/非实时原生组件服务） 数据存储（结构化、非结构化存储） & 资源管理（弹 性资源调度） 数据存储（结构化、非结构化存储） & 资源管理（弹 性资源调度） 数据存储（结构化、非结构化存储） & 资源管理（弹 性资源调度） 日调度任务数：1.3w 基础设施资源（磁盘、CPU、内存、网络） 基础设施资源（磁盘、CPU、内存、网络） 基础设施资源（磁盘、CPU、内存、网络） 

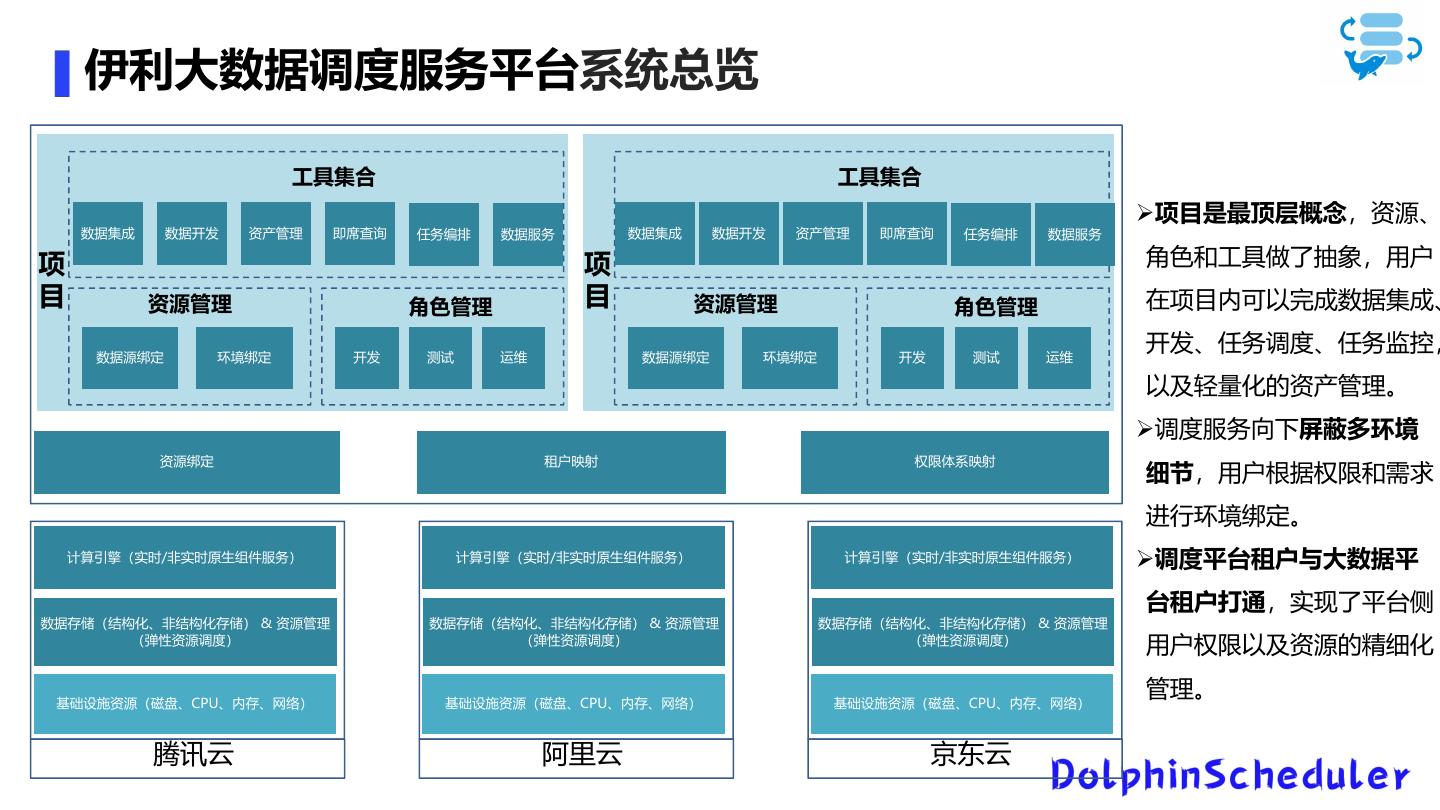

8 . 伊利大数据调度服务平台系统总览 工具集合 工具集合 Ø项目是最顶层概念，资源、 数据集成 数据开发 资产管理 即席查询 任务编排 数据服务 数据集成 数据开发 资产管理 即席查询 任务编排 数据服务 项 项 角色和工具做了抽象，用户 目 资源管理 角色管理 目 资源管理 角色管理 在项目内可以完成数据集成、 数据集 数据源绑定 环境绑定 开发 测试 运维 数据集 数据源绑定 环境绑定 开发 测试 运维 开发、任务调度、任务监控， 成 成 以及轻量化的资产管理。 Ø调度服务向下屏蔽多环境 资源绑定 租户映射 权限体系映射 细节，用户根据权限和需求 进行环境绑定。 计算引擎（实时/非实时原生组件服务） 计算引擎（实时/非实时原生组件服务） 计算引擎（实时/非实时原生组件服务） Ø调度平台租户与大数据平 台租户打通，实现了平台侧 数据存储（结构化、非结构化存储） & 资源管理 数据存储（结构化、非结构化存储） & 资源管理 数据存储（结构化、非结构化存储） & 资源管理 （弹性资源调度） （弹性资源调度） （弹性资源调度） 用户权限以及资源的精细化 基础设施资源（磁盘、CPU、内存、网络） 基础设施资源（磁盘、CPU、内存、网络） 基础设施资源（磁盘、CPU、内存、网络） 管理。 腾讯云 阿里云 京东云 

9 . 02 面向场景的数据集成 实践 && 探索 轻量化的资产管理 多云任务调度 监控看板优化 体验升级优化 

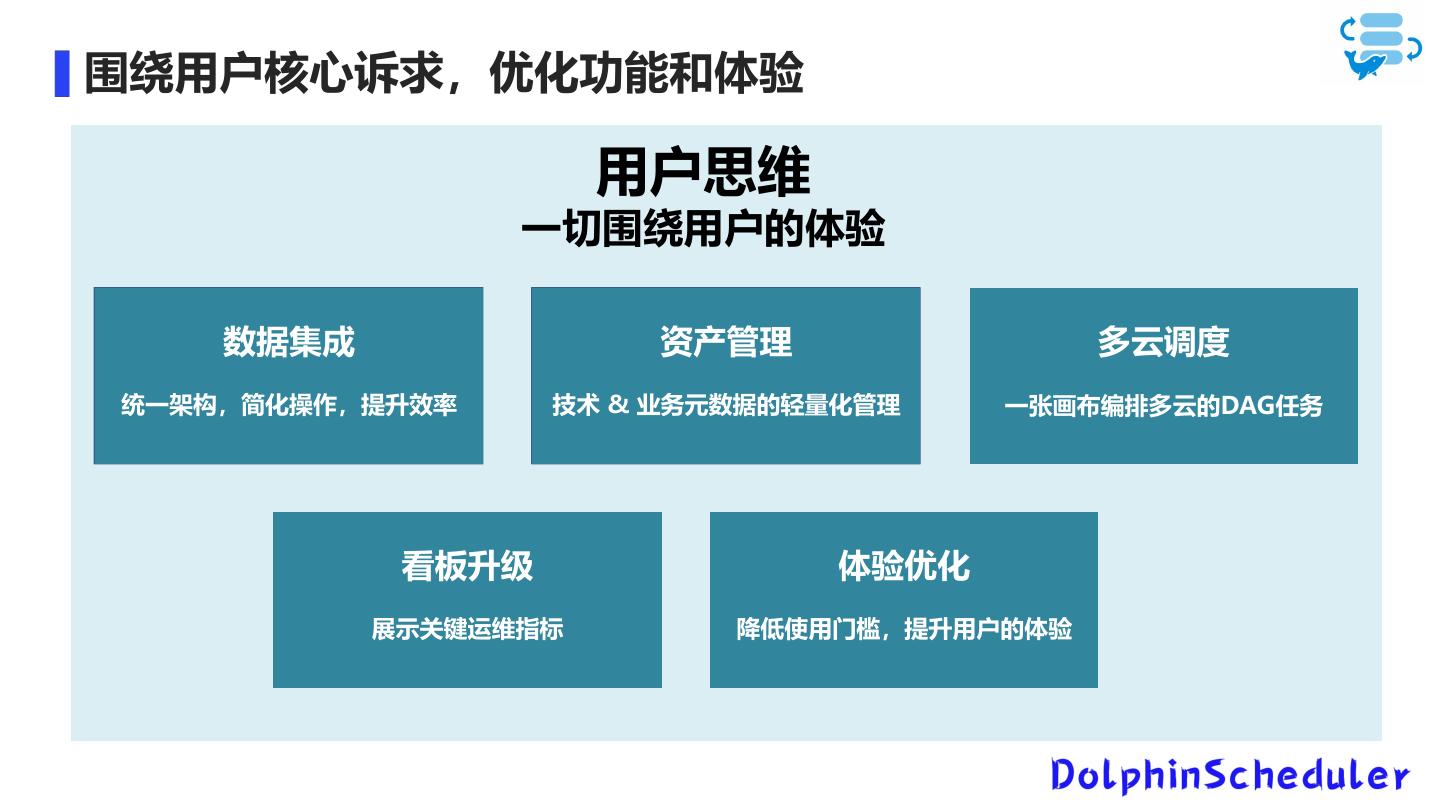

10 .围绕用户核心诉求，优化功能和体验 用户思维 一切围绕用户的体验 数据集成 资产管理 多云调度 统一架构，简化操作，提升效率 技术 & 业务元数据的轻量化管理 一张画布编排多云的DAG任务 看板升级 体验优化 展示关键运维指标 降低使用门槛，提升用户的体验 

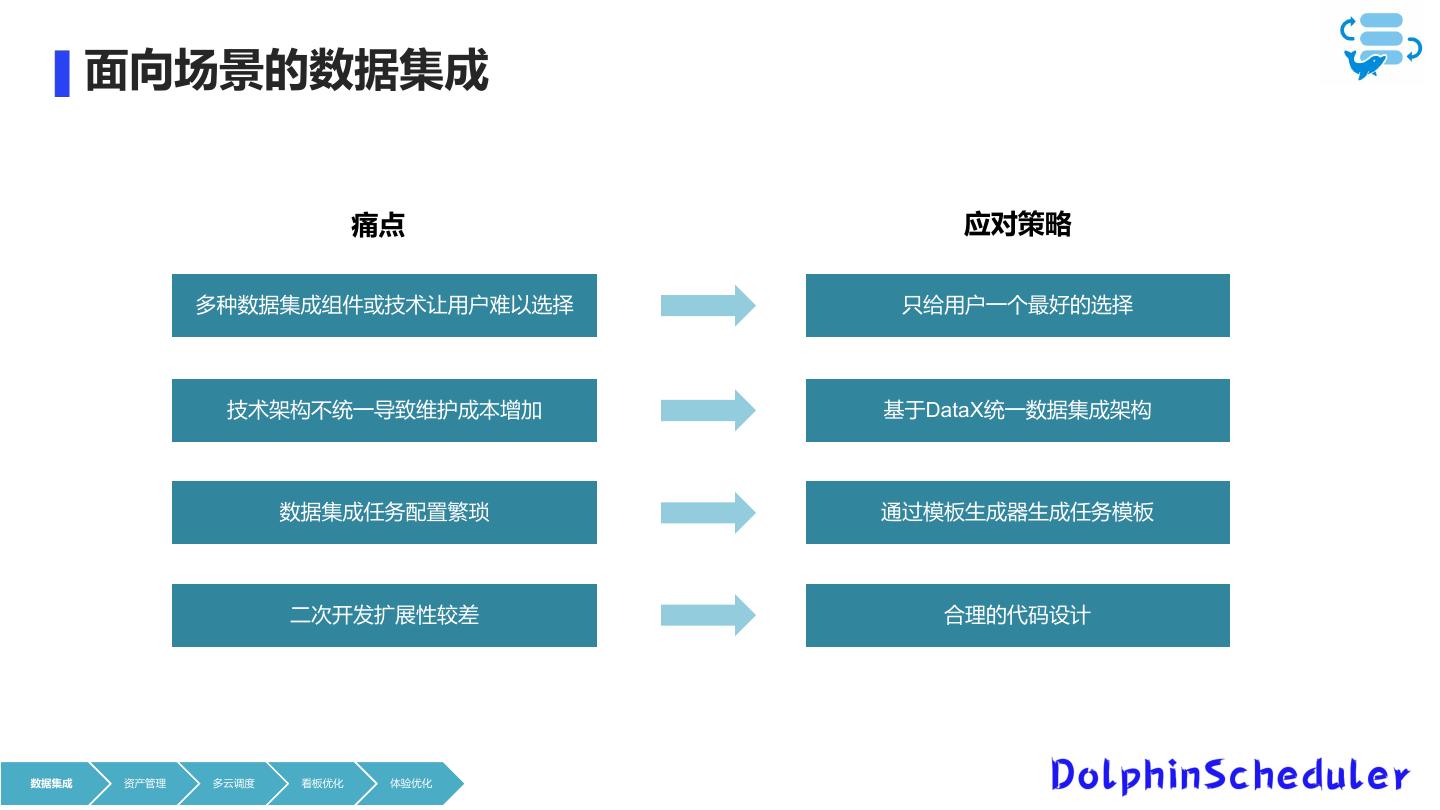

11 . 面向场景的数据集成 痛点 应对策略 多种数据集成组件或技术让用户难以选择 只给用户一个最好的选择 技术架构不统一导致维护成本增加 基于DataX统一数据集成架构 数据集成任务配置繁琐 通过模板生成器生成任务模板 二次开发扩展性较差 合理的代码设计 数据集成 资产管理 多云调度 看板优化 体验优化 

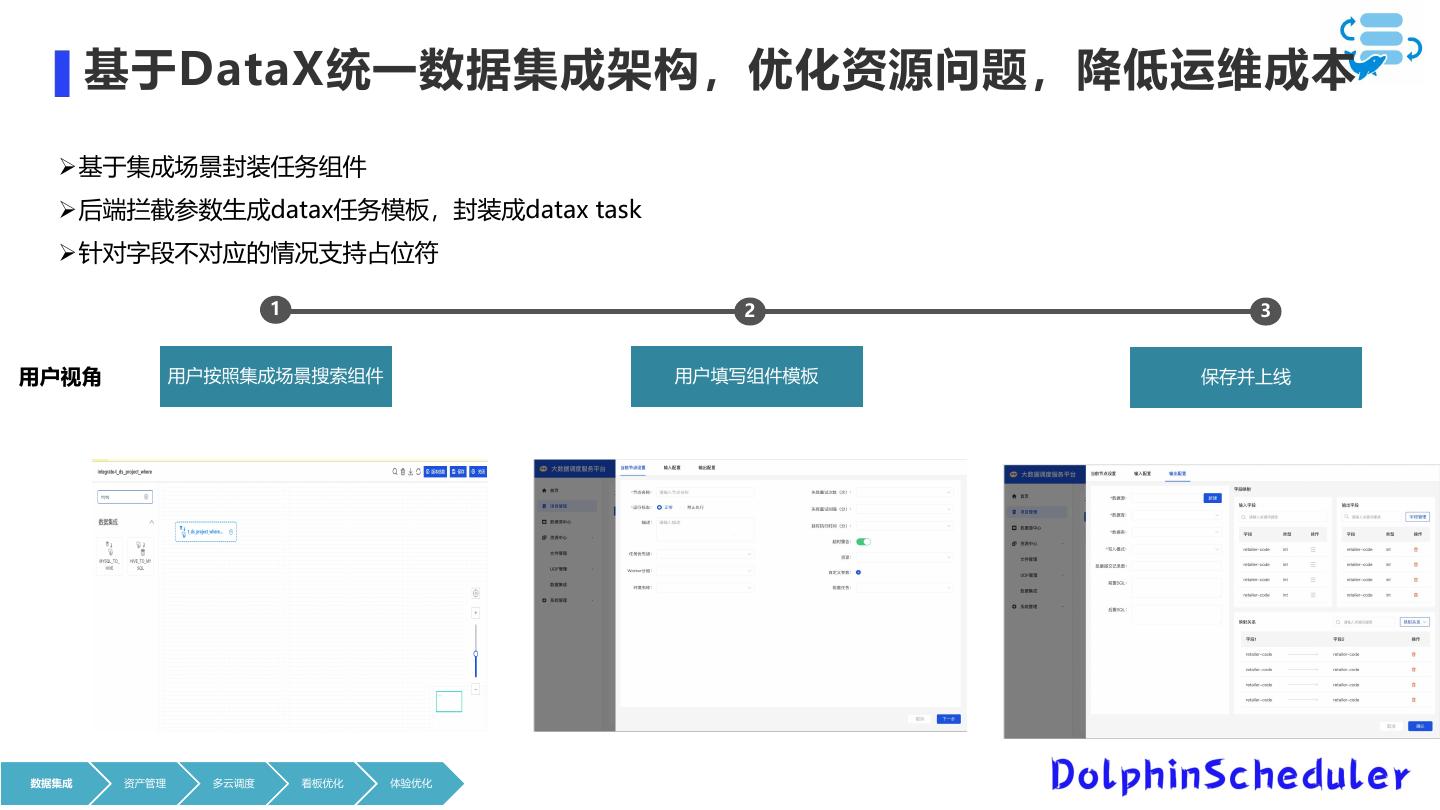

12 . 基于DataX统一数据集成架构，优化资源问题，降低运维成本 Ø基于集成场景封装任务组件 Ø后端拦截参数生成datax任务模板，封装成datax task Ø针对字段不对应的情况支持占位符 1 2 3 用户视角 用户按照集成场景搜索组件 用户填写组件模板 保存并上线 数据集成 资产管理 多云调度 看板优化 体验优化 

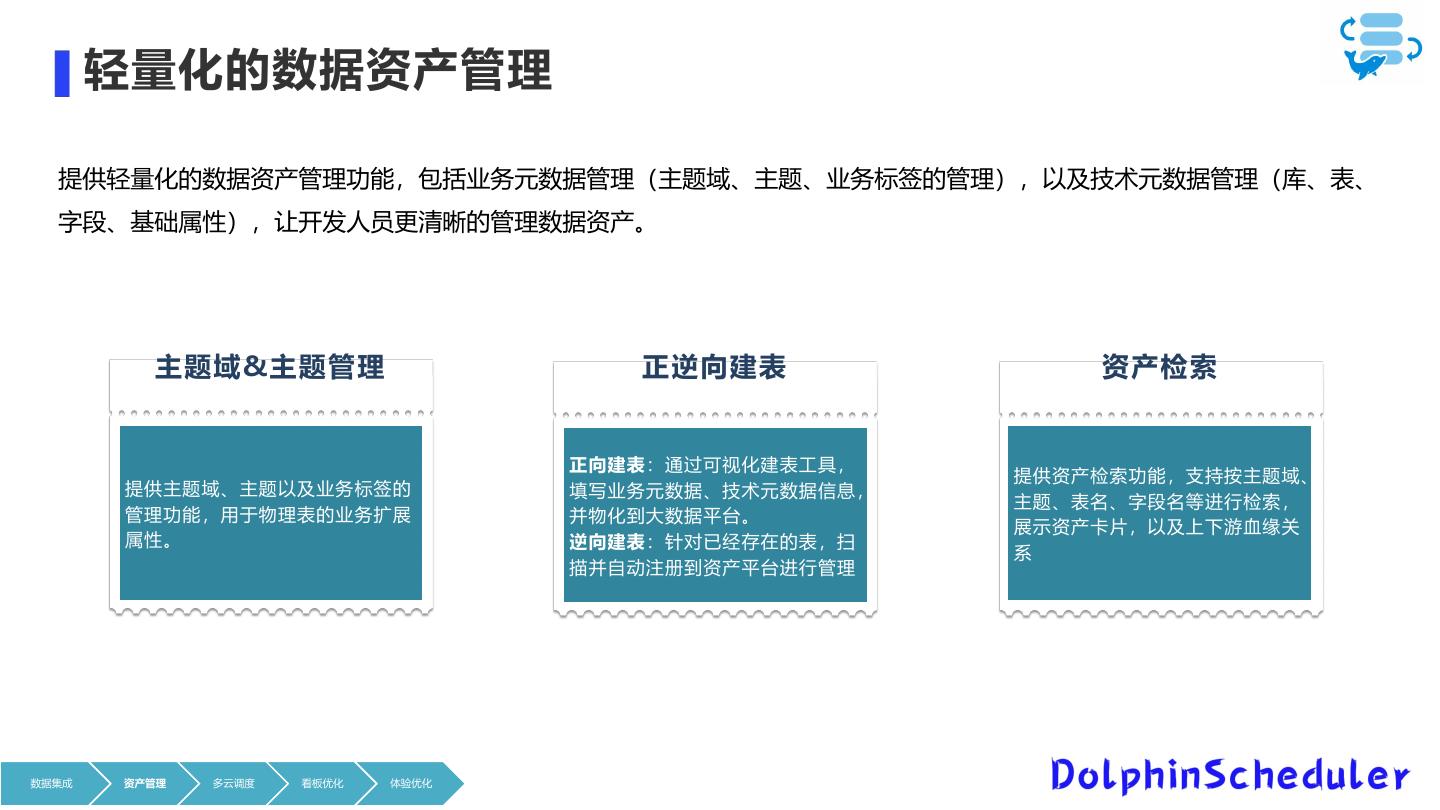

13 . 轻量化的数据资产管理 提供轻量化的数据资产管理功能，包括业务元数据管理（主题域、主题、业务标签的管理），以及技术元数据管理（库、表、 字段、基础属性），让开发人员更清晰的管理数据资产。 主题域&主题管理 正逆向建表 资产检索 正向建表：通过可视化建表工具， 提供资产检索功能，支持按主题域、 提供主题域、主题以及业务标签的 填写业务元数据、技术元数据信息， 主题、表名、字段名等进行检索， 管理功能，用于物理表的业务扩展 并物化到大数据平台。 展示资产卡片，以及上下游血缘关 属性。 逆向建表：针对已经存在的表，扫 系 描并自动注册到资产平台进行管理 数据集成 资产管理 多云调度 看板优化 体验优化 

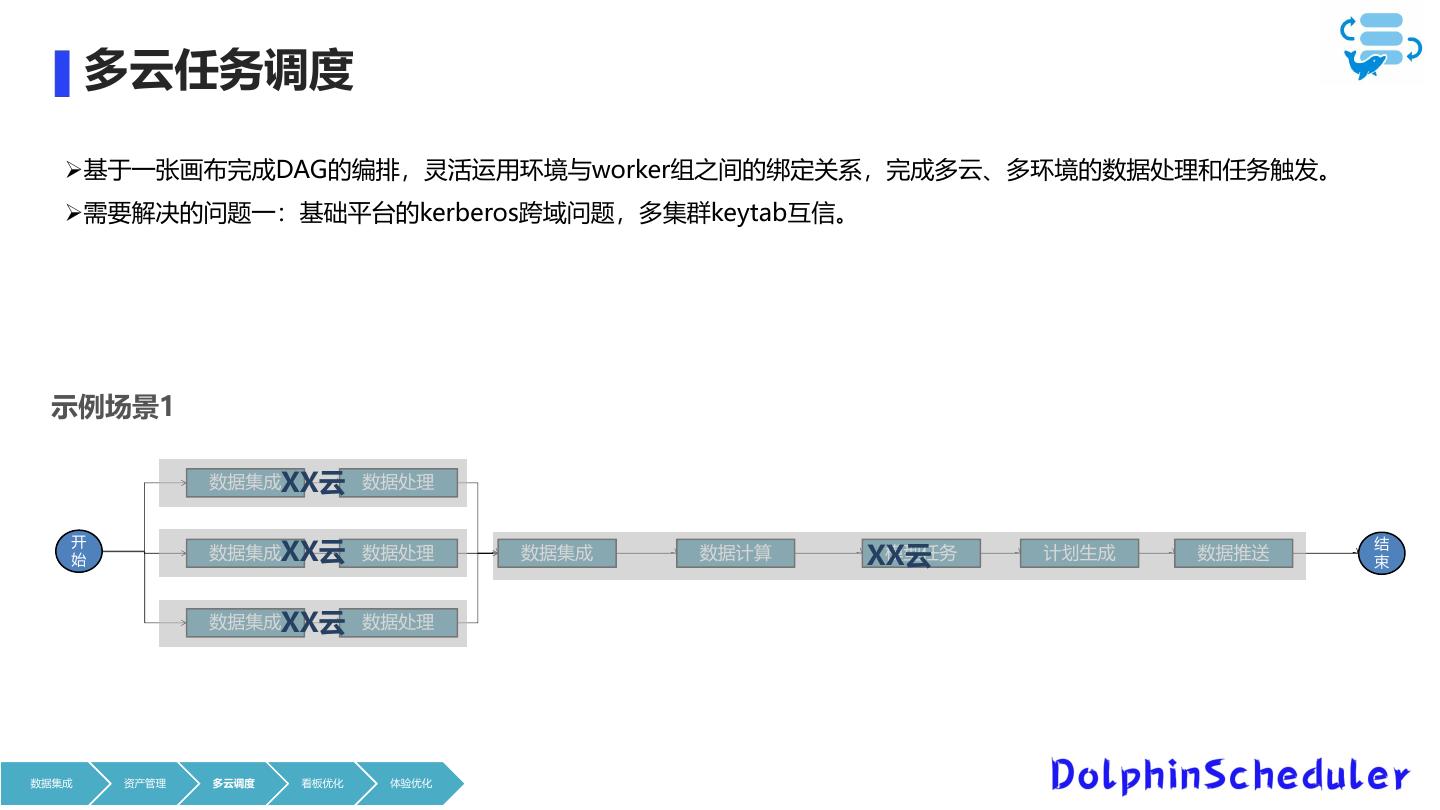

14 . 多云任务调度 Ø基于一张画布完成DAG的编排，灵活运用环境与worker组之间的绑定关系，完成多云、多环境的数据处理和任务触发。 Ø需要解决的问题一：基础平台的kerberos跨域问题，多集群keytab互信。 示例场景1 数据集成XX云 数据处理 开 数据集成XX云 数据处理 结 始 数据集成 数据计算 XX云 模型任务 计划生成 数据推送 束 数据集成XX云 数据处理 数据集成 资产管理 多云调度 看板优化 体验优化 

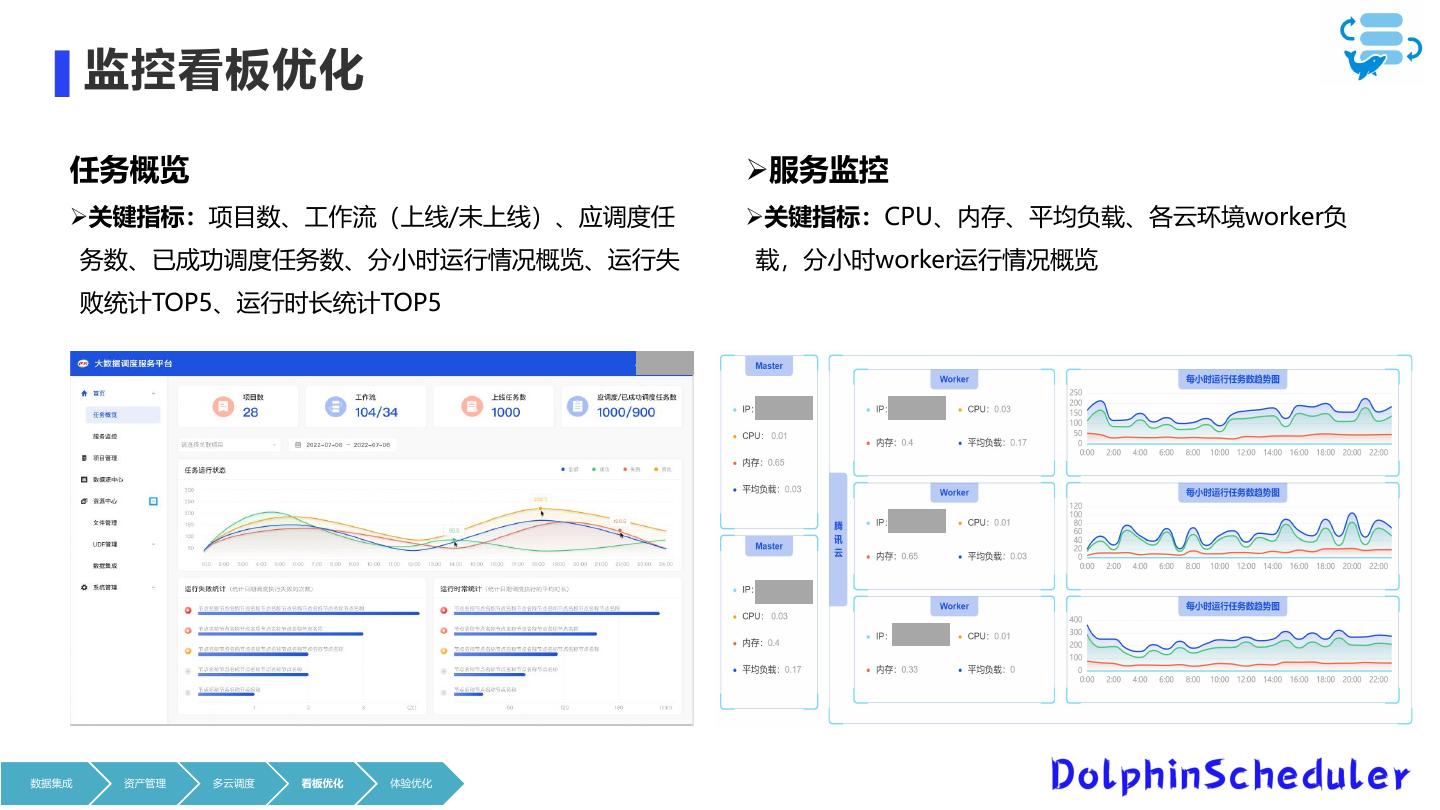

15 . 监控看板优化 任务概览 Ø服务监控 Ø关键指标：项目数、工作流（上线/未上线）、应调度任 Ø关键指标：CPU、内存、平均负载、各云环境worker负 务数、已成功调度任务数、分小时运行情况概览、运行失 载，分小时worker运行情况概览 败统计TOP5、运行时长统计TOP5 数据集成 资产管理 多云调度 看板优化 体验优化 

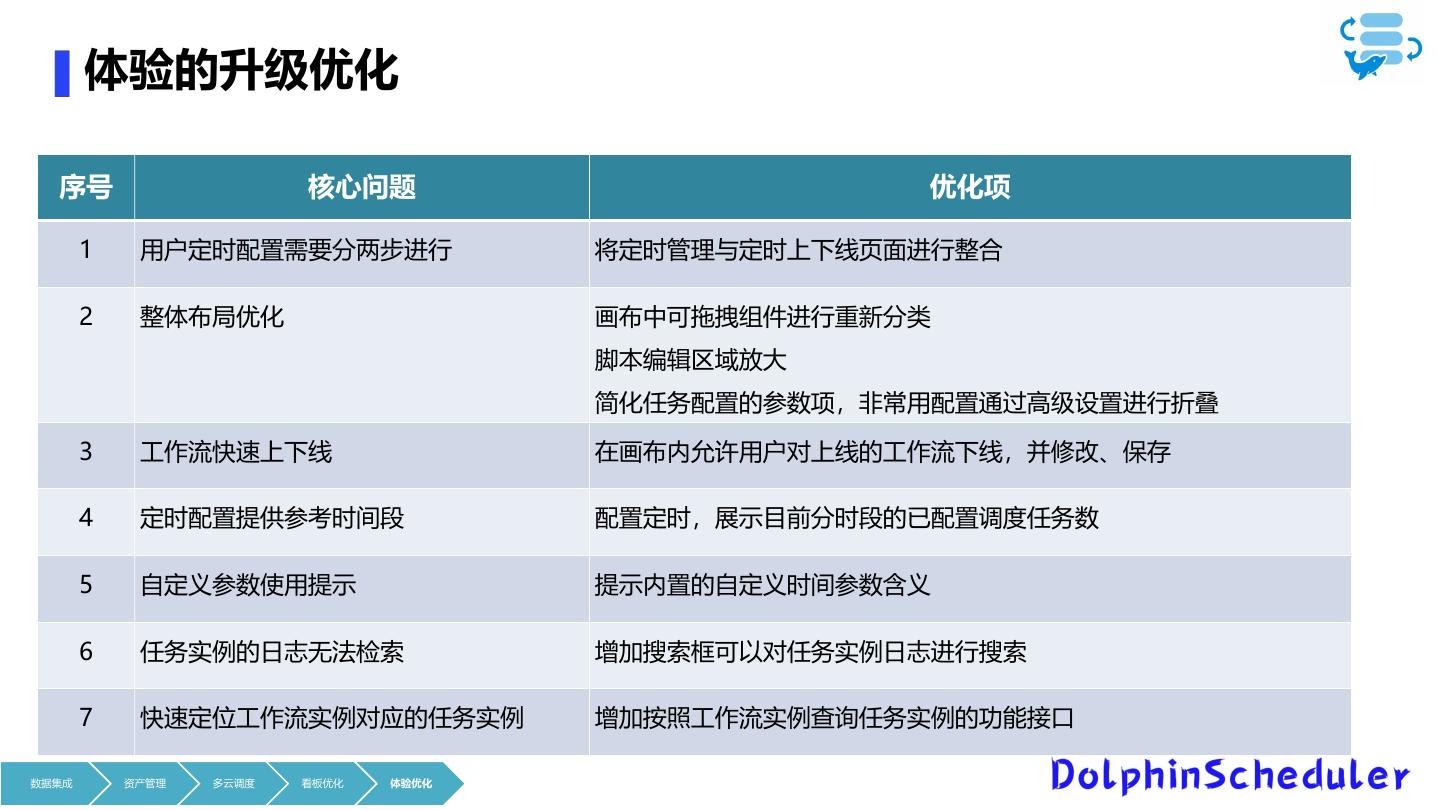

16 . 体验的升级优化 序号 核心问题 优化项 1 用户定时配置需要分两步进行 将定时管理与定时上下线页面进行整合 2 整体布局优化 画布中可拖拽组件进行重新分类 脚本编辑区域放大 简化任务配置的参数项，非常用配置通过高级设置进行折叠 3 工作流快速上下线 在画布内允许用户对上线的工作流下线，并修改、保存 4 定时配置提供参考时间段 配置定时，展示目前分时段的已配置调度任务数 5 自定义参数使用提示 提示内置的自定义时间参数含义 6 任务实例的日志无法检索 增加搜索框可以对任务实例日志进行搜索 7 快速定位工作流实例对应的任务实例 增加按照工作流实例查询任务实例的功能接口 数据集成 资产管理 多云调度 看板优化 体验优化 

17 .03 长期规划 未来规划 短中期规划 

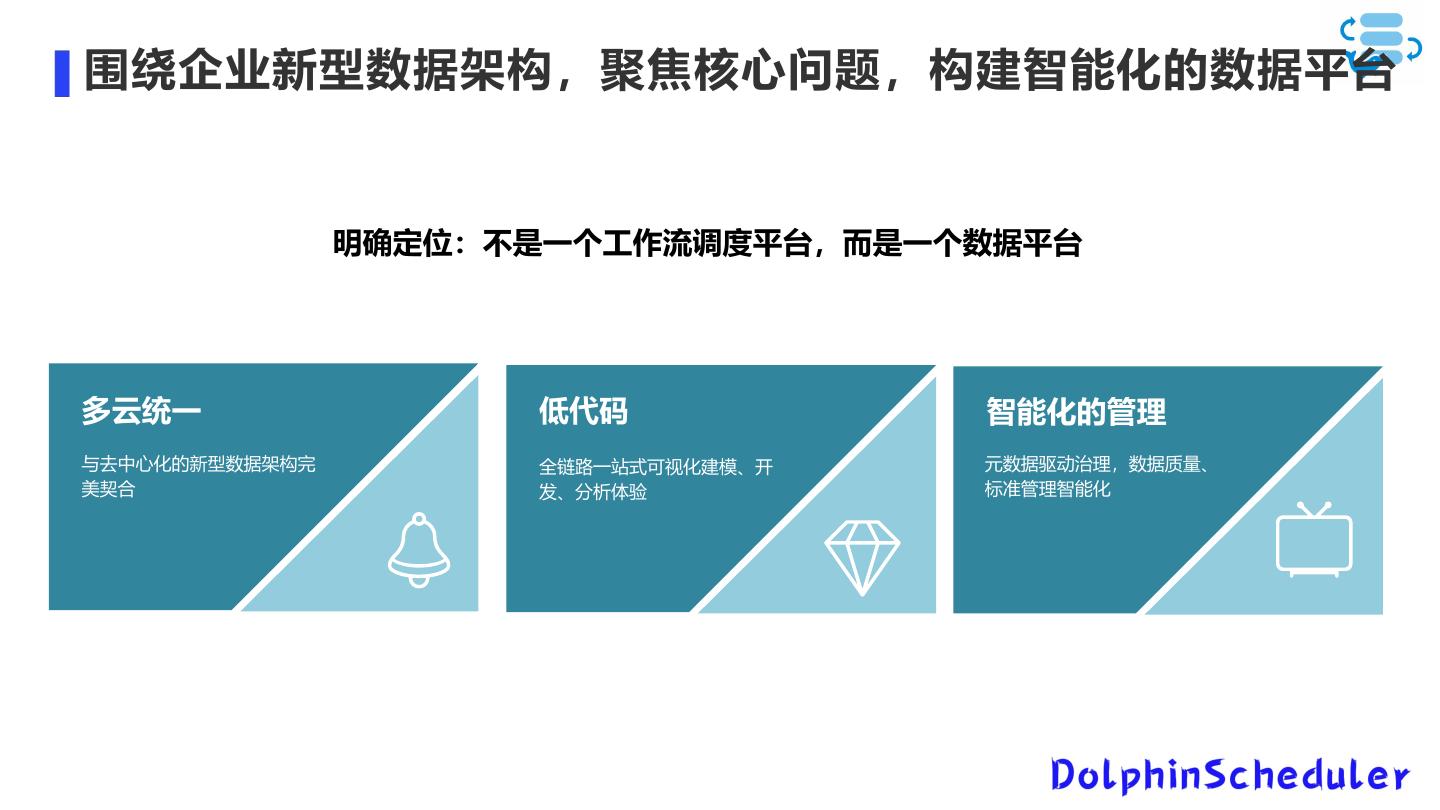

18 .围绕企业新型数据架构，聚焦核心问题，构建智能化的数据平台 明确定位：不是一个工作流调度平台，而是一个数据平台 多云统一 低代码 智能化的管理 与去中心化的新型数据架构完 全链路一站式可视化建模、开 元数据驱动治理，数据质量、 美契合 发、分析体验 标准管理智能化 

19 .短中期规划的三个要点 云原生的结合：master、worker等服务基于容器化改造 引入测试、上线流程：项目内角色分离，并添加审核节点，同时对 上线动作进行管控，上线后元数据自动同步 质量模块：对数据质量预定义、稽核，引入数据血缘等 

20 . 04 企业如何更好的利用开源 关于开源的思考 

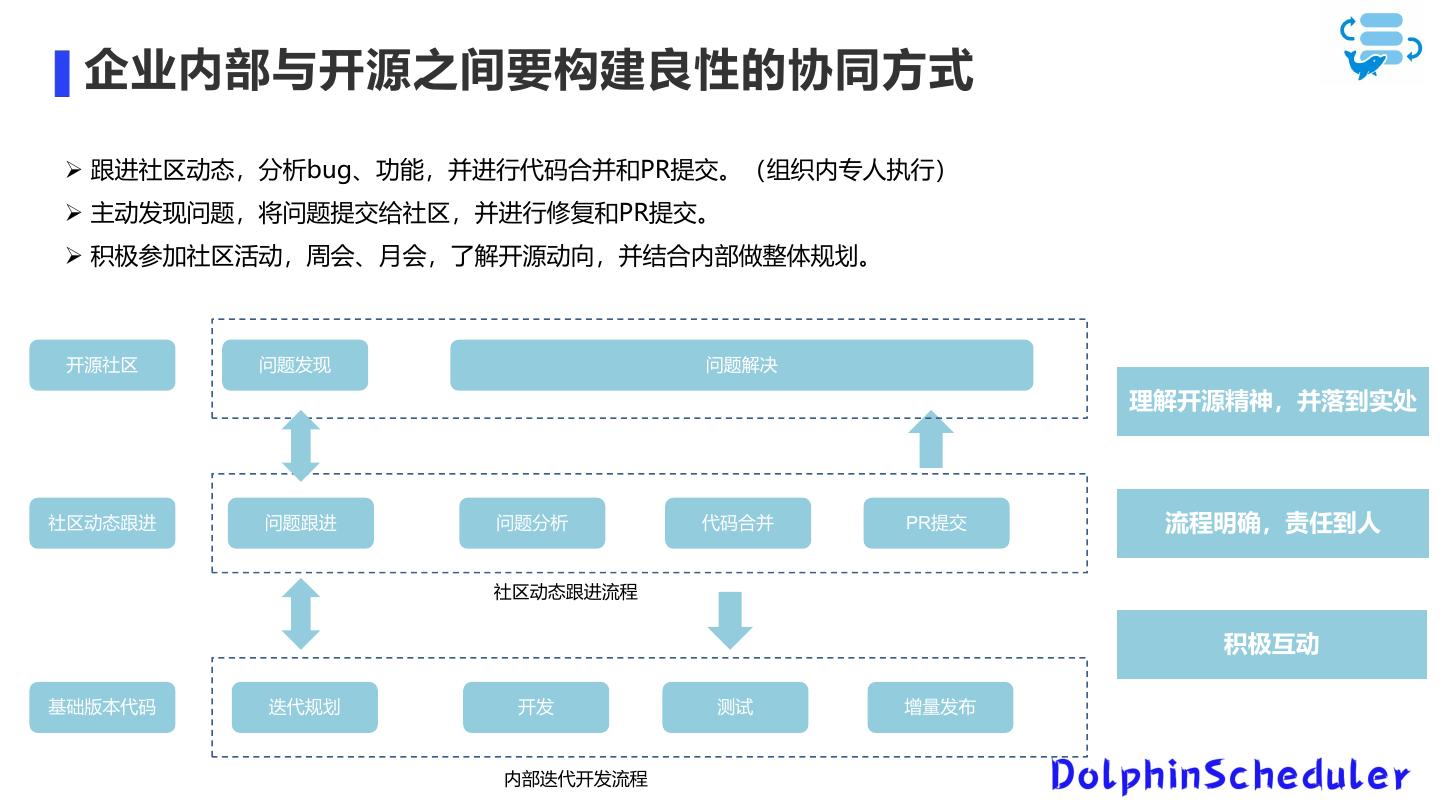

21 . 企业内部与开源之间要构建良性的协同方式 Ø 跟进社区动态，分析bug、功能，并进行代码合并和PR提交。（组织内专人执行） Ø 主动发现问题，将问题提交给社区，并进行修复和PR提交。 Ø 积极参加社区活动，周会、月会，了解开源动向，并结合内部做整体规划。 开源社区 问题发现 问题解决 理解开源精神，并落到实处 社区动态跟进 问题跟进 问题分析 代码合并 PR提交 流程明确，责任到人 社区动态跟进流程 积极互动 基础版本代码 迭代规划 开发 测试 增量发布 内部迭代开发流程 

22 . THANKS！ Ending
