基于Intel Analytics Zoo上分布式TensorFlow的美的 / KUKA工业检测平台

1 . 基于 Intel Analytics Zoo 上分布式 TensorFlow 的美的 / KUKA 工业检测平台 背景 工业检查（用于产品缺陷检测）是现代制造业的重要组成部分。随着人工智能，计算机视 觉和大数据技术的发展，我们可以建立先进的工业检测系统以实现和人类水平媲美的准确 性，并具有更高的效率和更低的成本。在本文中，我们将分享我们在美的/ KUKA，使用 英特尔 Analytics Zoo（一个基于 Apache Spark、TensorFlow 和 BigDL 的开源数据分析 + AI 平台），来建立基于深度学习的工业检测平台的经验。 基于 Analytics Zoo 的端到端的解决方案 为了便于构建和生成大数据的深度学习应用程序，Analytics Zoo （https://github.com/intel-analytics/analytics-zoo）提供了统一的数据分析+ AI 平台，可 将 Spark，TensorFlow 和 BigDL 程序无缝集成到一个统一的数据分析流水线中；然后， 整个流水线可以透明地扩展到（运行在标准的 Intel 至强服务器上的）Hadoop / Spark 集 群，以进行分布式训练或推理。 如上图所示，美的 / KUKA 的工业检测平台是一个建立在 Analytics Zoo 之上的端到端数 据分析流水线，包括 （1）使用 Spark 以分布式方式处理从制造流水线获取的大量图像。 

2 .（2）使用 Tensorflow Object Detection API 直接构建对象检测（例如，SSDLite + MobileNet V2）模型 （3）直接使用在第一步中预处理的图像 RDD，以分布式方式在 Spark 集群上训练（或 微调）对象检测模型。 （4）直接使用评估图像集的 RDD，以分布式方式在 Spark 集群上评估（或推断）训练 模型。 （5）使用 Analytics-Zoo 中 POJO 模式的 API, 将整个 Pipeline 部署在低延迟的、在线 Web 服务中。 在检测时间期间，具有相机的工业机器人可以自动拍摄产品的照片，并通过 HTTP 将图 像发送到网络服务以检测各种缺陷（例如，缺失标签或螺栓等），如下所示。 Spark，TensorFlow 和 BigDL 的统一集成 如前所述，Analytics Zoo 提供了“集成数据分析”的深度学习编程模型，因此用户可以轻 松开发端到端的数据分析+ AI 流水线（使用 Spark，TensorFlow，Keras 等），然后透明 地运行在大型 Hadoop / Spark 集群上、使用 BigDL 和 Spark 进行分布式训练和推理。此 外，用户还可以轻松部署端到端的流水线，以实现低延迟的在线服务（使用 Analytics Zoo 提供的 POJO 风格的模型服务 API）。 例如，为了以分布式方式处理缺陷检测流水线的训练数据，我们可以使用 PySpark 将原 始图像数据读取到 RDD 中，然后应用一些变换来解码图像，并提取边界框和类标签，如 下所示。 <<<< train_rdd = sc.parallelize(examples_list) .map(lambda x: read_image_and_label(x)) .map(lambda image: decode_to_ndarrays(image)) <<<< 

3 .返回的 RDD（train_rdd）中的每条记录都包含一个 NumPy ndarray 的列表（即图 像，边界框，类和检测到的框的数量），它可以直接用于创建 TensorFlow 模型，并在 Analytics Zoo 上进行分布式训练。我们可以通过创建 TFDataset （如下所示）来实现这 一功能。 <<<< dataset = TFDataset.from_rdd(train_rdd, names=["images", "bbox", "classes", "num_detections"], shapes=[[300, 300, 3],[None, 4], [None], [1)]], types=[tf.float32, tf.float32, tf.int32, tf.int32], batch_size=BATCH_SIZE, hard_code_batch_size=True) <<<< 在 Analytics Zoo 中，TFDataset 表示一个分布式存储的记录集合，其中每条记录包含一 个或多个 Tensorflow Tensor 对象。然后我们可以直接将这些 Tensor 作为输入构建 Tensorflow 模型。例如，我们使用了 Tensorflow Object Detection API 构建了 SSDLite + MobileNet V2 模型（如下图所示）： <<<< # using tensorflow object detection api to construct model # https://github.com/tensorflow/models/tree/master/research/object_detection from object_detection.builders import model_builder images, bbox, classes, num_detections = dataset.tensors detection_model = model_builder.build(model_config, is_training=True) resized_images, true_image_shapes = detection_model.preprocess(images) detection_model.provide_groundtruth(bbox, classes) prediction_dict = detection_model.predict(resized_images, true_image_shapes) losses = detection_model.loss(prediction_dict, true_image_shapes) total_loss = tf.add_n(losses.values()) >>>> 在模型构建之后，我们首先加载预先训练的 Tensoflow 模型，然后使用 Analytics Zoo 中 的 TFOptimizer（如下所示）对模型进行微调训练；最终我们在验证数据集上达到 0.97 mAP@0.5。 >>>> with tf.Session() as sess: init_from_checkpoint(sess, CHECKPOINT_PATH) optimizer = TFOptimizer(total_loss, RMSprop(LR), sess) optimizer.optimize(end_trigger=MaxEpoch(20)) save_to_new_checkpoint(sess, NEW_CHEKCPOINT_PATH) >>>> 

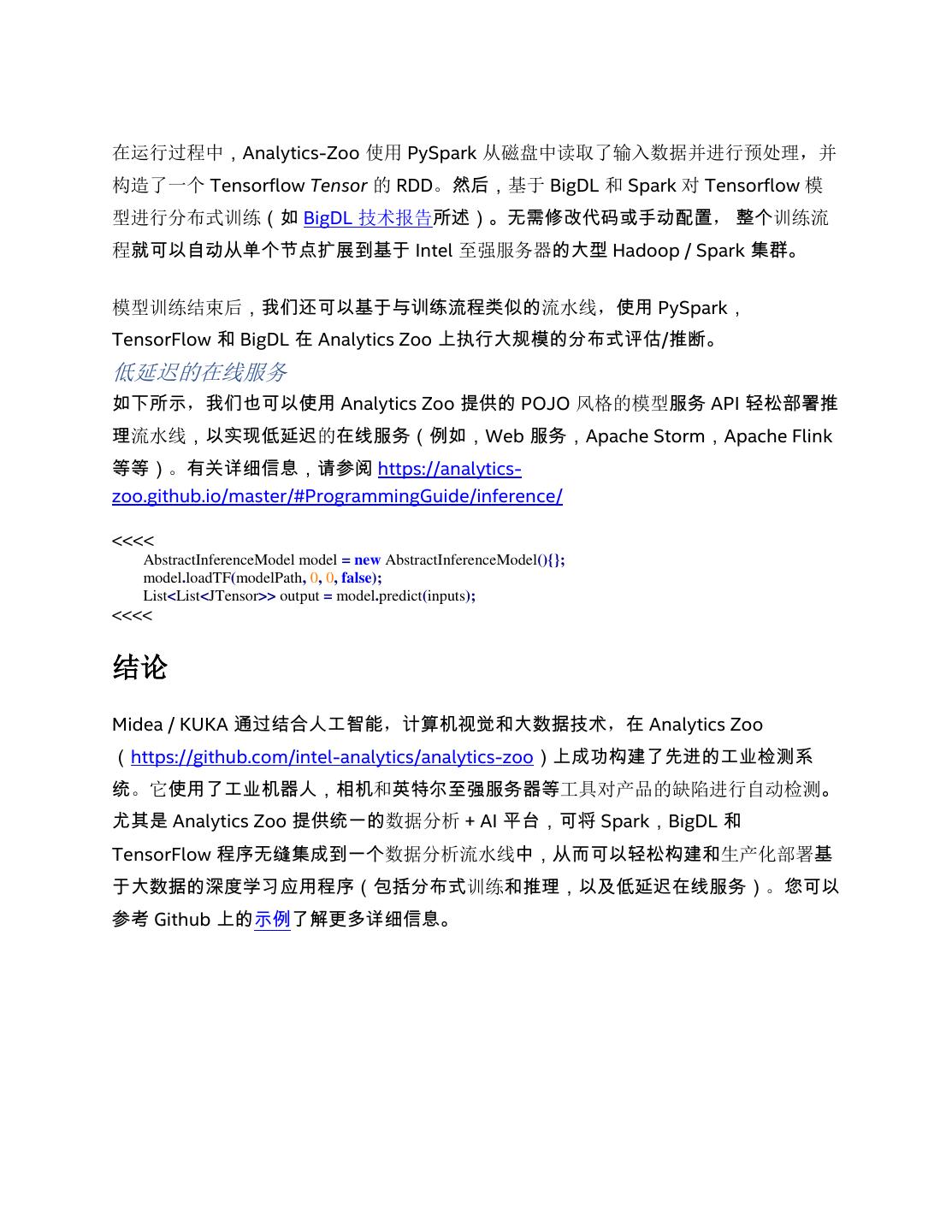

4 .在运行过程中，Analytics-Zoo 使用 PySpark 从磁盘中读取了输入数据并进行预处理，并 构造了一个 Tensorflow Tensor 的 RDD。然后，基于 BigDL 和 Spark 对 Tensorflow 模 型进行分布式训练（如 BigDL 技术报告所述）。无需修改代码或手动配置， 整个训练流 程就可以自动从单个节点扩展到基于 Intel 至强服务器的大型 Hadoop / Spark 集群。 模型训练结束后，我们还可以基于与训练流程类似的流水线，使用 PySpark， TensorFlow 和 BigDL 在 Analytics Zoo 上执行大规模的分布式评估/推断。 低延迟的在线服务 如下所示，我们也可以使用 Analytics Zoo 提供的 POJO 风格的模型服务 API 轻松部署推 理流水线，以实现低延迟的在线服务（例如，Web 服务，Apache Storm，Apache Flink 等等）。有关详细信息，请参阅 https://analytics- zoo.github.io/master/#ProgrammingGuide/inference/ <<<< AbstractInferenceModel model = new AbstractInferenceModel(){}; model.loadTF(modelPath, 0, 0, false); List<List<JTensor>> output = model.predict(inputs); <<<< 结论 Midea / KUKA 通过结合人工智能，计算机视觉和大数据技术，在 Analytics Zoo （https://github.com/intel-analytics/analytics-zoo）上成功构建了先进的工业检测系 统。它使用了工业机器人，相机和英特尔至强服务器等工具对产品的缺陷进行自动检测。 尤其是 Analytics Zoo 提供统一的数据分析 + AI 平台，可将 Spark，BigDL 和 TensorFlow 程序无缝集成到一个数据分析流水线中，从而可以轻松构建和生产化部署基 于大数据的深度学习应用程序（包括分布式训练和推理，以及低延迟在线服务）。您可以 参考 Github 上的示例了解更多详细信息。
